GEBRUIKSAANWIJZING SH 2.5 E ALPINA

1. Niveau van de geluidssterkte volgens richtlij 2000/14/EG
2. Conformiteitsmerk volgens de richtlijn 2006/42/EG
3. Bouwjaar
4. Machinetype
5. Serienummer
6. Naam en adres yan de fabrikant
7. Spanning en frequente voeding
8. Artikelcode
9. Vermogen motor en toerental
10. Gewicht in kg

Noteer, onmiddelijk na de aankoop van de machine, de identificatienummers (3 in de hierto bestemde ruimten op de laatste pagina van de handleiding.

1. Steunframe 12. Laadhopper 13. Opvangbak 14. Veiligheidsvergrendeling van de opvangbak 15. Hakselrol 16. Drukplaat 17. Drukregelaar 18. Elektrische stekker 19. Stamper

Gooi elektrische apparatuur nicht bij het gewoon huishoudelijk afval.Volgens Europese Richtlijn 2002/96/EG inzake elektrisch en elektronisch afval en d

toepassing ervan overeenkomstig de nationale wetegeving, moet de afgedar elektrische apparatuur partir ingezameld worden voor recyclagedoeleinden. Indien elektrische apparatuur afgedankt worden op een afvalpark of de ondergrond, ku de schadelijke stoffen de waterlaag bereiken en in de voedingsketen verecht kor nadelige gevolgen voor uw gezondheid en welzijn.Voor meer informatie over de king van dit product, contacteer die instantie die bevoegt is voor de verwerking huishoudelijk afval of raadpleeg uw Verkoper.

BESCHRIJVING VAN DE SYMBOLEN OP DE COMMANDO'S

1. Stop (Rood) 22. Start (Groen)
2. Omkering rotatierichting 24. Rotatierichting tijdens werkung

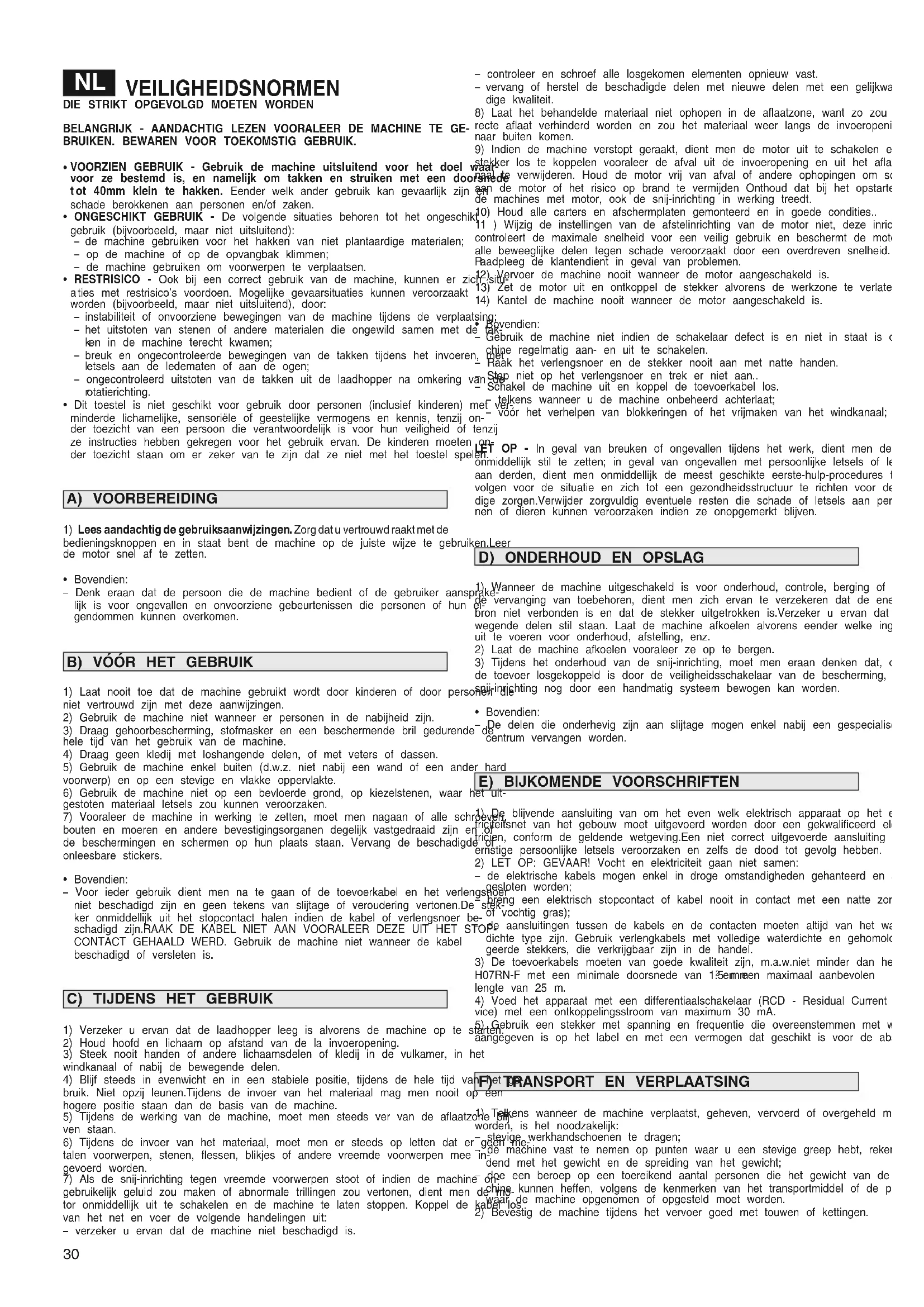

VEILIGHEIDSVOORSCHRIFTEN - Uw machine moet voorzichtig gebrukt worden. Daarom zich er op de machine pictogrammen angebracht die u aan de belange ligheidsvoorschriften herinneren.Hun betekenis is hieronder weergegeven.Verder w ou anabevolen de veiligheidsvoorschriften in het speciale hoofdstuk waarover in di zorgvuldig door te lezen.Vervang de beschadigde of onleesbare stickers.

1. Let op: Lees de handleiding alvorens de machine te gebruiken.
2. Let op: Houd alle personen op afstand.
3. Let op: Draaiend mes. Houd handen en voeten ver van de openings war motor in bedrijf is.
4. Let op: Klim nicht op de opvangbak.
5. Let op: Wacht tot de bewegende organen stilstaan vooraleer eender welkeuit te voeren op de machine.
6. Let op: Stel de machine nicht bloot aan regen (of vochtigheid).
7. Let op: Gebruik een gehoorbeschemming en bril en draag een stofmasker.
8. Let op: gebruik beschermende handschoenen tijdens het gebruik.

Technische gegevens

Spanning en frequente toevoer V/Hz 230-240/50 Nominaal vermogen (S6 - 40%) W 2500

Nominaal vermogen (S1) W 2000
Snelheid zonder lading n/1' 44
Maximale snijdoorsnede mm 40
Gewicht kg 27,8

• Werkprofil met 4 minuten met lading en 6 minutes zonder lading. De voortdurende werking is toegestaan bij het efectief gebruik.

Maximale waarden voor geluid en trillingen

Geluidsdrukniveau aan het oor van de bediener db(A) 85
- Meetafijkingen db(A) 3,0
Gemeten geluidsniveau
(volgens de richtlij 2000/14/EG, 2005/88/EG) db(A) 94,6

4-5) ES

• VOORZIEN GEBRUK - Gebruik de machine uitsluitend voor het doel voor ze bestemd is, en namelijk om takken en struiken met een doc tot 40mm Klein te hakken. Eender welk ander gebruik kan gaarlijk zich schade berokkenen aan personen en/of zaken.
• ONGESCHIKT GEBRUK - De volgende situations behoren tot het ongeschijt gebruik (biyvoorbeeld, maar nicht uitsluitend):
• de machine gebruiken voor het hakken van Niet plantaardige materialien;
• op de machine of op de opvangbak klimmen;
• de machine gebruiken om voorwerpen te verplaatsen.
• RESTRISICO - Ook bij een correct gebruik van de machine, kuren er zij aties met restriscico's Voordoen. Mogelijkge gaesituaties kuren voreoorzaakt worden (bijvoorbeeld, maar nicht uitsluitend), door:
  instabitite of onovoorzie bewegingen van de machine tijdens de verplaatsing: het uiststoten van steen of andere materielen die opgewild samen met die evendien:
• net stitlen van stienen o andere materielen die ongewild samen met de kien in de machine terecht kwamen;
• breuk en ongecontroleerde bewegingen van de takken tijdens het invoeren, met chine regelmatig aan- en uit te schakeien. letsels aan de ledematen of aan de ogen; Raak het verlengsnoer en de stekker nooit aan met natte handen.
• ongecontroleerd uitstoten van de takken uit de laadhopper na omkering van Step Niet op het verlengsnoer en trek er nicht aan.. Schakel de machine uit en koppel de toevoerkabel los. otatierichting.
• Dit toestel is nicht geschickt voor gebruik door Personen (inclusief kinderen) die minderde lichamelijkke, sensorièle of geestelijkke vermogens en kennis, tenzij om der toezicht van een persoon die verantwoordelijkiek is voor humorveilgheid of de te instructies hebben gekreten voor het gebruik ervan. De kinderen moeten de toezicht staan om er zeker van teল dat ze Niet met het toestel spee.
  10) Houd alle carters en afschemplaten gemonteerd en in goede condities..
  11) Wijzig de instellingen van de afstelinrichting van de motor Niet, deze inric controleert de maxima slelheid voor een veilig gebruik en beschermt de mot alle beweeglijke delen gegen schade veroorzaakt door een overdreven slelheid. Paedpleeg de klantendient in geval van problemen.
  12) Vervoer de machine nooit wanner de motor aangeschakeld is.
  13)Zet de motor uit en ontkoppel de stekker alvorens de werkzone te verlate
  14) Kantel de machine nooit wanner de motor aangeschakeld is.
  tsing: eovendien:
  eLakr - Gebruik de machine nicht indien de schakelaar defect is en nicht in staat is c
  chine regelmatig aan- en uit te schakelen.
  n met Raak het verlengsnoer en de stekker nooit aan met natte handen.
  Stepietop hetverlengsnoer en trek er nicht aan..
  Schakel de machine uit en koppel de toevoerkabel los.
  telnkens wanneer u de machine onbeheard achterlaat;
  Hemtvek
  Voor het verhelpen van blokkeringen of het vrijmaken van het windkanaal;
  van den-tenzij

A) VOORBEREIDING

1) Lees aandachtig de gebruiksaanwijzingen. Zorg dat u vertrouwd rakt met de

bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken.Leer de motor snel af te zetten. D) C

Bovendien:
Denk eraan dat de person die de machine bedient of de gebruiker aansijk is voor ongevalten en onvoortziene gebeurtenissen die personen of hungendommen kuren overkommen.

B) VOOR HET GEBRUIK

1) Laat nooit toe dat de machine gebrukt worden door kinderen of door persiet net vertrouwd zich met deze aanwijzingen.
2) Gebruik de machine nicht wanneer er personen in de nabijheid zich.
3) Draag gezehoorbescheming, stofmasker en een beschemende bril gedurende heleijd van het gebruik van de machine.
4) Draag geen kledij met loshangende delen, of met veters of dessen.
5) Gebruik de machine enkel buiten (d.w.z. nied nabij een wand of een ander hard voorwerp) en op een stevige en vlakke oppervlakte. E)
6) Gebruik de machine Niet op een bevloerde grond, op kiezelstenen, waar in gestoten materiaal letsels zou hun verroorzaken.
7) Vooraleer de machine in werkung te zetten, moet men nagaan of alle sch bouteen en moeren en andere bevestigingsorganen degelijk vastgedraaid zich e de beschermingen en schermen op hun plaats staan. Vervang de beschadigc onleesbare stickers.

Bovendien:
- Voor ieder gebruik dient men na te gaan of de toevoerkabel en het verleer niet beschadigd zich en geen tekens van slijtage of veroudering vertonen.Diekeer onmiddelijk uit het stopcontact halen indien de kabel of verlengsnoer bich schadigd zich.RAAK DE KABEL NIET AAN VOORALEER DEZE UIT HET SICONTACT GEHAALD WERD. Gebruik de machine Niet wonneer de kabel is beschadigd of versleten is.

C) TIJDENS HET GEBRUIK

1) Verzeker u ervan dat de laadhopper leeg is alvorens de machine op te s
2) Houd hoofd en lichaam op afstand van de la invoeropening.
3) Steek nooit handen of andere lichaamsdelen of kledij in de vulkamer, in windkanaal of nabij de bewegende delen.
4) Blijf steeds in evenwicht en in een stabiele positie,ijdens de helearende bruik. Niet opzij leunen.Tijdens de invoor van het materiaal mag men nooit ciehogere positie staan dan de basis van de machine.
5) Tijdens de werkung van de machine, moet men steeds ver van de aflaatzote Toikens wonneer de machine verplaatst, geheven, vervoerd of overgeheld m ven staan. worden, is hetoodzakelijk:
6) Tijdens de invoer van het material, moet men er steeds op letten dat ersteveigwerkschoenen te dragen; talen voorwerpen, stenen, flessen, blikjes of andere vreemde voorwerpen mee in- de machine vast te nemen op punten waar u een stevige greep hebt, reker gevoerd worden. dend met het gewicht en de spreiding van het gewicht;
7) Als de snij-inrichting gegen vreeimde voorwerpen stoot of indien de machine op een beroep op een toereikend aaal penonen die het gewicht van de gebruikelijk geluid zou maken of abnormale trillingen zou vertonen,Client men de knen kennen heffen, volgens de kenmerken van het transportmiddel of de p tor onmiddelijk uit te schaken en de machine te latent stoppen. Koppel de kaandae machine opogenomen of opgesteld moet worden. van het net en voer de volgende handelingen uit: 2) Bevestig de machine tildens het vervoer goed met touwen of kettingen.
5) Gebruik een stekker met spanning en freqentie die overeenstemmen met w started. aangegiven is op het label en met een vermogen dat geschikt is voor de ab
The Tolkens wonneer de machine verplaatst, geheven, vervoerd of overgeheld m worden, is hetoodzakelijk:
steyige werkhandsschoenen te dragen;
gaer nme machine vast te nemen op punten waar u een stevige greed heb, reke dend met het gewicht en de spreiding van het gewicht;
e een beroep op een toereikend aalst personen die het gewicht van de chne kunnen heffen, volgens de kenmerken van het transportmiddel of de p Kaar de machine opgenomen of opgesteld moet worden.
2) Bevestig de machine tijdens het vervoer goed met touwen of kettingen.

• verzeker u ervan dat de machine Niet beschadigd is.

• controller en schroef alle losgekomen elementen opniew vast.

• verwang of herstel de beschadigde delen met neue delen met een gelijkwaige kwaliteit.
  8) Laat het behandelde materiaal Niet ophopen in de aflaatzone, want zo zou recte aflaat verwinder worden en zou het materiaal weeer langs de invoeropeni maar buiten komen.
  9) Indien de machine verstopt geraakt, dient men de motor uit te schakelen e stekker los te koppelen vooraleer de afval uit de invoeropening en uit het afla waarde verwijderen. Houd de motor vrij van afval of andere ophopingen om sien aan de motor of het risico op brande vermiijden Onthoud dat bij het opstarte de machines met motor, ook de snij-inrichting in werkig treedt.

OP In geval van breulen of ongevallen tijdens het werk, dient men de omnidelfiek stil te zetten; in geval van ongevallen met persoonlijke letsels of le aan derden, dient men omnidelfiek de meest geschikte erste-hulp-procedures te volgen voor die situation en zich tot een gezondheidsstructuur te richten voor de dige zorgen.Verwijder zorgvuldig eventuele resten die schade of letsels aan pen den of dieren konnen verroorzaken indien ze onopgemerk blijven.

1) Wanner de machine uitgeschakeld is voor onderhoud, controle, berging of de vervang van toebehoren,Client men zich ervan te verzekeren dat de ene bron Niet verbonden is en dat de stekker uitgetrokken is.Verzeker u ervan dat wegende delen stil staan. Laat de machine afkoelen alvorens eender welke inguit te voeren voor onderhoud, afstelling, enz.
2) Laat de machine afkoelen Vooraleer ze op te bergen.
3) Tijdens het onderhoud van de snij-inrichting, moet men eraan denken dat, de toevoer losgekoppeld is door de verilheidsschakelaar van de bescherming,

nichtingting nog door een handmatig systemew bewogen kan worden.

Bovendien:
De delen die onderhevig zich aan slijtage mogen enkel nabij een gespecialis. de centrum verrangen worden.

E) BIJKOMENDE VOORSCHRIFTEN

1) De blijvende aansluiting van om het even welk elektrisch apparaat op het erveer, neten het gebouw moet uitgevoerd worden door een gekwalificeerd el ricken, conform de geldende wete经营活动. Een Niet correct uitgevoerde aansluiting en ernstige personoolijke letsels veroorzaken en zelfs de dood tot gevolg hebben.
2) LET OP: GEVAAR! Vocht en elektriciteit gaan nicht samen:
- de elektrische kabels mogen enkel in droge omstandigheden gehanteerd en gesloten worden;
Strenger: Strengen een elektrisch stopcontact of kabel nooit in contact met een natte zorne (steck) of vochtig gras);
Tote aansluitingenussen de kabels en de contacten moeten altijd van het wa dichte stekkers, die verwrijgbaar zijn in de handel.
3) De toevoerkabels要去en van goede kwaliteit,zijn, m.a.w.niet minder dan he H07RN-F met een minimale doorsnede van 12semmen maximaal aanbevolen lengte van 25m
4) Voed het apparaat met een differentiaalschakelaar (RCD - Residual Current vice) met een ontkoppelingsstroom van maximum 30 mA.

Net TRANSPORT EN VERPLAATSING

OPMERKING - De overeenstemming:tussen de verwijzingenBELANGRIJK:

de tekst en de waarbij horende afbeeldingen (op de paging 3 en waaropvolgende) worden gegeven door het nummer dat paragraaf voorafgaat.

6 Gebruik de machine op een vlakke en stevige oppere hakte, en houd uw voeten op hetzelfde niveau als denlen.

• Wonneer de machine opgestart worden,{kunnen er zich tjide spanningsdalingen voordoen. Om eventuele storingen te ver mistriden aan andere apparaten die aan het toevoernet verbden,zijn, moet men zich ervan verzekeren dat de impederlager is dan 0,42 Ohm.

1. VERVOLLEDIG DE MONTAGE

OPMERKING - De machine kan möglich geleverd word met sommige onderdelen reeds gemonteerd.

ndien de motor tijdens het werk stopt wegens oververhittin moet men 5 minutewachtend vooraleer deze weer opgest kan worden.

LET OP - De machine要去 op een vlakke en stevige on-

dergrond uitgepakt en gemonteerd worden, met voldoenel Voorbereiding van de machine

bewegingsruimte voor de machine en de verpakking, everbind de opvangbak (1) in de holte onderaan de machine steeds met gebruik van geschikte werktuigen. De verpakke de veiligheidschendel (2) maar boven om deze te blokken king要去 volgens deplaatselijk geldende bepalingen worden consensus te geben voor het opstarten van de motoren den afgevoerd. Indien het handvat Niet correct geplaatst worden, za de motoren

1.1 Montage van de machine

Neem de werkkop (1) vast zoals aangegeven en plaat hem Verbinding van de machine

ven het frame (2) en let erop dat het uitstekende stuk (3) juiste huizing (4) gestoken worden.

Draai de vier knoppen (5) stevig vast.

Monteer de WIelen (6), met de spillen (7), de rondsels (8) splitpennen (9) in de aangegeven volgorde.

Open de wieldoppen (10) door de lipjes (11) in hun huizing te steken (12).

Beveetig de stekker van het verlengsnoer (11) correct aan c contactstop (12) van de machine zoals aangegeven is, en v bindervoigens de contactstop van het verleangsnoer aan de conteetdoos.

2017年1月16日

BELANGRIJK - Na de montage, moet de afstandussen drukplaat en de hakselrol afgesteld worden, zoals aangegev in punt 4.1.

3.3 Opstarten van de motor en gebruikswijzen

Druk op de groene toets (1-1) om de motor te starten.
De doer het materiaal dat Klein gehakseld moet worden steeds
Vangs de rechterkant in, door de vulopening van de hopper
In geval van nood, kan de voortbeweging van het materiaal gemakkelijk worden door de speciale stamper (3).

2. BESCHRIJVING VAN DE COMMANDO

2.1 Commando motor

De motor worden door twee toeisen bediend:

• Groene toets (1- I ) = Start

• Rode toets (2-O) = Stop

Bij afwezigheid van stroom, valt het toestel uit. Om de motoren aan te schakelen, moet men opnieuw op de groene toets (drukken.

2.2 Schakelaar voor de rotatierichting

De rotatierichting van de motor worden door twee toetsen be diend:

-Zwarte toets (3 - ) = Rotatierichting voor de werking, die invoor van het materiaal bevordert.

Zwarte toets (4 - ) = Omgekeerde rotatierichting om het klemde materiaal los te make; de co

ditie van de omgekeerde rotatierichting wordt aangegeven door een verlicht led(5).

Bij het opstarten van de motor worden automatisch de rotatiersteek geen overdreven lange takken in de machine om te ting voor de werk ingesteld, die de invoer van het materiai den dat deze, wanner ze op ongecontroleerde manier bevordert. gan schommelen, letsels zouden konnen voroorzaken.

Nuttige aanwijzingen voor het hakselen

Haksel geen nat materiaal.
- Snoei de takken met teveel vertakkingen en verwijder zijde lingse scheuten.
- Haksel nooit takken met een doorsnede van meer dan 4
or areeargelang het type en de versheid van het hout, kan
(1)dig+zijn de doorsnede van de te bewerken takken nog kle
te make.
- Steek steeds Kleine hoeveelheden materialen in, om de la hopper Niet te blokkeren.
- Blokker de aflaatopening Niet om te vermijden dat het ge hakselde materiaal maar de laadhopper zou stijgen.
- Haksel tuinafval slechts inkleine hoeveelheden,vooral indi dnet nat of vochtig is; wissel af met takken om blokkeringe vermijden.
Haksel geen keukenafval of ander materiaal met een nicht-consistentie.

Belangrjke aanbevelingen

3.4 Ledigen van de bak

4.1 Afstelling van de afstand

Het gehakselde materiaal in de opvangbak mag Niet te hooestigtelling van de afstand tussen de drukplaat (2) en de gen in de uitstootzone; dit zou het windkanaal blokkeren, eelroiet(39 moet uitgevoerd worden alvorens de machine voor gehakselde materiaal zou terug door de vulopening komen. eerste keer te gebruiken. Nadien要去 deze afstellung enkel r Om de bak te verwijderen en te ledigen,要去 men de maidegevoerd worden indien het hakselen nicht perfect blijkt. stoppen, het veiligheidshandvat (1) omlaag brengen, en de bak

(2) verwijderen.

Om deplaat (2) op de optimale positie te plaatsen ten opz van de rol (3), moet men:

3.5 Verklemming van het materiaal

• de motor aanschakelen om de hakselrol (3) aan te schak

In geval van verklemming van het materiaal dat gehakseld maaat (2) dichter bij de rol (3) te brengen, totdat men het worden, staat de omkering van de rotatierichting van de motohoort van de wrijving tussen de twee delen, wat ook aan toe de hakselrol weeer vrij te zetten. Ga als volgt te werk: geen worden doordat erkleine metalen spanen uit de afla opening komen.

-keer de rotatierichting om door op de zwarte toets (4-▲) te

drukken, let op voor de terugkeer van het materiaal uit deirinijd een overdreven contact, om deplaat Niet bloot te s voeropening; aan een nutteloze slijtage.

• na het verhopen van de verklemming, drukt men waar op de

zwarte toets (3-▼) om de rotatierichting voor de werking weeer

in te stellen.

Stop de motor en ontkoppel de elektrische toevoer indien opening en het windkanaal vrij gemaatkt要去en worden.

De milieuubescherming要去en belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van d viele samenleving en de omgeving waarin we leven.

3.6 Na het werken

Stop de motor na het werkken, door op de rode toets (2-0) drukken.

Koppel het verlengsnoer (11) los ALVORENS het algemene-stopcontact (13) los te koppelen en NA het loskoppelen van contactstop van de machine (12).

Verwijder en ledig de bak.

• Wees geen storend element voor uw buren.

一 tolg nauwkeurig de lokale normen op voor de afdanking de snijafval.

• Volg nauwgezet deplaatselijkne normen voor het verwerker en de verpakking, batterijen, versleten delen of eender welk element met een sterke invloed op het milieu; dit afval mag met de huisafval weggeworpen worden, maar要去 gescheden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorg

• Bij het buiten bedrijf stellen van de machine, mag deze in het milieu achtergelaten worden maar moet zeঀe vangcentrum gebracht worden, volgens de geldendeplaat

4. ONDERHOUD EN OPSLAG

BELANGRIJK - Een regelmatig en zorgzaam onderhoud isseleijke onontbeerlijk om de veiligheid en originele performances van de machine mettertijd te behouden. Bewaar de grasmaaier op een droge plaats. Koppel de machine los van het elektrisch net alvorens eender welke ingreep voor reining, controle of onderhoud uit te voeren.

1) Draag robuuste werkhandsschoenen bij alle ingrepen voor reiniging, onderhoud of afstelling van de machine.
2) Verwijder de opvangbak na ieder gebruik en reinig deze van de afvalresten die in de aflaatopening gebleven zijn.
3) Breng na ieder gebruik een laag afbreekbare olie aan, om het metaal gegen roest te beschermen.
4) Verzeker u er steeds van dat de luchtgaten vrij়n van afval.
5) Gebruik geen waterstralen en vermijd de motor en de elektrische onderdelen nat te makeen. Gebruik geen agressieve vloeistoffen voor de reiniging van de plastic delen.
6) Probeer nooit om selbst gecompliceerde reparations uit te voere ren zonder de juiste hulpmiddelen en het nodige technische inzicht. Ledere slecht uitgevoerde reparatie brengt automatisch verval van, zowel de garantie, als de aansprakelijkheidgeval van eender welke twijfel of probleem, raadpleeg de van de Fabrikant teweeg. meest nabije Klantendienst of uw Verkoper.
