KASUTUSJUHEND SH 2.5 E ALPINA

1. Müratase direktiivi 2000/14/CE järgselt

2. Vastavusmärgistus direktiivi 2006/42/CE järgselt

9. Mootori võimsus ja rezhiim

Vahetult pärast masina omandamist kirjutada identifitseerimisnumbrid (3–4–5) vastavatele kohtadele kasutusjuhendi viimasel lehel.

11. Tugiraam 12. Laadimiskolu 13. Kogumisanum 14. Kogumisanuma ohu-

tuslukk 15. Purustusrull 16. Pressimisplaat 17. Surve reguleerija 18. Elektri- pistik 19. Pressike Ärge visake elektrilisi seadmeid majapidamisjääkide hulka. Vastavalt Euroopa direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäät- mete kohta ja selle rakendamisele vastavuses riiklike normidega, tuleb äravisatavad elektriseadmed koguda eraldi, et neid ökoloogiliselt korduskasu- tada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda veesoonteni ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu.Täpsema info saamiseks antud toote kõrvaldamise kohta, võtke ühendust vastava jäätmekäitlusfirmaga või edasimüüjaga.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE KIRJELDUS

21. Seiskamine (Punane) 22. Käik (Roheline)

23. Pöörlemissuuna muutmine 24. Pöörlemise suund töötamisel

ETTEVAATUSABINÕUD - Teie masinat tuleb kasutada ettevaatlikult.Selleks on masinale pandud piktogrammid, mis tuletavad teile meelde põhilisi ettevaatu- sabinõusid. Nende tähendust on seletatud eespool.Lisaks sellele soovitame teil lugeda tähelepanelikult läbi selles juhendis vastavas peatükis toodud ohutus- nõuded. Asendada kulunud või loetamatud sildid.

31. Tähelepanu: Lugeda läbi kasutusjuhend enne masina kasutamist.

32. Tähelepanu: Hoida kõrvalised isikud eemal.

33. Tähelepanu: Pöörlev tera. Hoida käed ja jalad eemal avaustest, kui moo-

34. Tähelepanu: Ärge ronige kogumisanumale.

35. Tähelepanu: Oodata liikuvate osade peatumiseni enne mistahes töö teos-

36. Tähelepanu: Masin ei tohi olla vihma (või niiskuse) käes.

37. Tähelepanu: Kasutada akustilisi kaitseid, prille ja tolmumaske.

38. Tähelepanu: Kasutamise ajal kanda kaitsekindaid.

• Tööprofiil 4 minutit koormusega ja 6 minutit tühjalt. Praktilises kasutuses on lubatud pidev töö. Müra ja vibratsiooni maksimumväärtused Helirõhu tase kasutaja kõrvale ...................................... db(A) 85 – Mõõtemääramatus ................................................. db(A) 3,0 Mõõdetud helivõimsuse tase (vastavuses direktiiviga 2000/14/EÜ, 2005 /88/EÜ) ...... db(A) 94,6

ETTENÄHTUD KASUTUS - Kasutage masinat ainult ettenähtud ots- tarbel, seega kuni 40 mm läbimõõduga okste ja põõsaste purusta-

iseks. Mistahes muu kasutus võib olla ohtlik ja tekitada kahju inimes-

• EBAÕIGE KASUTUS - Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

masina kasutamine mittetaimsete materjalide purustamiseks; – ronida masinale või anumale; – kasutada masinat esemete nihutamiseks.

• JÄÄKRISK - Isegi masinat õigesti kasutades võivad tekkida jääkriski

lukorrad.Võimalikke ohuolukordi võivad tekitada (näiteks, aga mitte ai- nult):

masina ebastabiilsus või ootamatud liigutused käsitsemise ajal;

kivide või muude okstega juhuslikult sisenenud materjalide väljapais-

okste purunemine või kontrollimatud liigutused sisestamise ajal koos jä-

emete ja silmade vigastamisega; – okste kontrollimatu väljapaiskumine laadimiskolust pöörlemissuuna

• Antud seadet ei tohi kasutada piiratud füüsiliste, aistmis- ja vaimsete või- metega inimesed (sealhulgas lapsed) või kellel puudub kogemus või os- kused, välja arvatud juhul, kui nad on nende ohutuse eest vastutava isiku valve all või neile on tutvustatud masina kasutamist. Lapsed peavad olema järelvalve all kontrollimaks, et nad seadmega ei mängi.

1) Lugeda tähelepanelikult läbi kasutusjuhend. Õppida tundma juhti-

misseadmeid ja masina otstarbekohast kasutamist. Õppida mootorit kii- resti seiskama.

• Lisaks: – Pidada meeles, et operaator või kasutaja vastutab õnnetuste ja kahjus- tuste eest, mis võivad tekkida teistele inimestele või nende omandile.

1) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tut-

vunud instruktsioonidega.

2) Ärge kasutage kunagi masinat inimeste läheduses.

3) Kanda kogu masina kasutusaja jooksul akustilisi kaitseid, tolmumaske ja

kaitseprille. Vältida lehvivate osadega või paelte või lipsudega riideid.

5) Kasutada masinat ainult vabas ruumis (seega mitte seina või muu kõva

eseme läheduses) ja kõval ja tasasel pinnal.

6) Ärge kasutage masinat sillutatud, kruusaga täidetud pinnal, kus välja-

paiskuv materjal võib tekitada kahjustusi.

7) Enne masina käivitamist kontrollida, et kõik kruvid, võtmed, poldid ja

muud kinnituselemendid oleks korralikult kinni ja et kaitsed ja paneelid olek- sid oma kohal. Asendada kulunud või loetamatud sildid.

• Lisaks: – Enne iga kasutust kontrollida, et pikendusjuhe ei oleks kahjustunud ja et sel poleks märke vigastustest ega kulumisest.Tõmmata kohe pistik pis- tikupesast välja, kui pikendusjuhe saab töötamise ajal kahjustada.JUHET EI TOHI PUUDUTADA ENNE SELLE PISTIKUPESAST EEMALDAMIST Masinat ei tohi kasutada, kui pikendusjuhe on kahjustunud või kulunud.

1) Enne masina käivitamist veenduda, et laadimiskolu oleks tühi.

2) Hoida pea ja keha eemal sisestamissuust.

3) Käsi ega muid kehaosasid või riideid ei tohi kunagi sisestada laadimis-

ruumi, väljaviskekanalisse või liikuvate osade lähedale.

4) Hoida kogu kasutusaja jooksul tasakaalu ja säilitada kindel asend. Ärge

toetuge.Materjali sisestamise ajal ei tohi kunagi olla masina alusest kõrge- mal positsioonil.

5) Masina töötamise ajal hoida alati eemale väljaviskealast.

6) Materjali sisestamise ajal pöörata erilist tähelepanu, et ei sisestataks me-

tallesemeid, kive, pudeleid, purke või muid võõrkehi

7) Kui lõikeseade läheb vastu võõrkehasid või kui masin teeb ebatavalist

müra või vibrerei anomaalseslt, lülitada mootor kohe välja ja lasta masinal seiskuda. Ühendada juhe võrgust lahti ja teostada järgnevad tööd: – kontrollida, et masin ei ole kahjustunud. – kontrollida ja kinnitada kõik lõdvenenud elemendid. – asendada või parandada kahjustatud osad samasuguste omadustega osadega.

8) Ärge laske töödeldud materjalil koguneda väljaviskeala sisemusse, see

võiks takistada õiget väljaviskamist ja põhjustada materjali tagasipöördumist

) Kui masin ummistub, lülitada mootor välja ja võtta pistik välja enne jää-

ide eemaldamist sisestamisavast ja väljaviskekanalist.Hoida mootor puh- tana jääkidest ja muudest kuhjumitest, et vältida mootori kahjustumist või tu-

eohtu. Pidada meeles, et mootoritega masinatel hakkab käivitamise hetkel

ööle ka lõikemehhanism.

10) Kõik katted ja deflektorid peavad olema monteeritud ja heas seisukor-

1) Mootori reguleerimise seadme seadeid ei tohi muuta, seade kontrollib

ohutu töötamise maksimumkiirust ja kaitseb mootorit ja kõiki liikuvaid osa- sid liigsest kiirusest tingitud kahjustuste eest.Probleemide korral võtta ühen- dust klienditeenindusega.

13) Enne tööalalt lahkumist lülitada mootor välja ja võtta pistik välja.

14) Masinat ei tohi kallutada sisselülitatud mootoriga.

Lisaks: Ärge kasutage masinat, kui lüliti on defektne ja ei saa masinat korrapäraselt

isse ja välja lülitada. – Ärge katsuge pikendusjuhet ja pistikut märgade kätega. – Ärge tallake ega rebige pikendusjuhet.

Peatada masin ja tõmmata välja toitejuhe: – iga kord, kui masin jääb järelvalveta; – enne ummistumise põhjuse eemaldamist või väljaviskeava puhasta- mist; TÄHELEPANU - Purunemiste või õnnetuste puhul töötamise ajal seisata kohe mootor; kui viga olete saanud teie või teised inimesed, alustada kohe

lukorrale vastava esmaabi andmist ja pöörduda tervishoiuasutusse vaja-

iku ravi saamiseks. Eemaldada hoolikalt võimalik praht, mis võiks tähele-

anematuse korral tekitada kahju või vigastusi inimestele või loomadele.

1) Kui masin on välja lülitatud hoolduseks, kontrollimiseks, hoiulepanekuks

või mõne seadme väljavahetamiseks, veenduda, et energiaallikas ei oleks ühendatud ja et pistik oleks välja võetud. Veenduda, et kõik liikuvad osad oleksid paigal. Lasta masinal enne mistahes hooldus- või regulatsiooni- tööd jne., maha jahtuda.

2) Lasta masinal enne ärapanemist maha jahtuda.

3) Lõikeseadme hoolduse ajal pidada silmas, et isegi kui toide on lahti

ühendatud tänu ohutuslüliti toimimisele, saab lõikeseadet liigutada ma- nuaalse süsteemiga.

• Lisaks: – Kulumisega seotud osad tuleb välja vahetada ainult spetsiaalses teenin- duskeskuses.

1) Mistahes elektrilise aparaadi püsiühenduse maja elektrivõrku peab te-

gema väljaõppinud elektrik vastavalt kehtivatele normatiividele. Ebaõige ühendus võib tekitada inimestele tõsiseid, ka surmavaid kahjustusi.

2) TÄHELEPANU: OHT! Niiskus ja elekter ei sobi kokku:

– elektrijuhtmete käsitsemine ja ühendamine peab toimuma kuivas; – elektripistik või juhe ei tohi kunagi olla kontaktis niiske kohaga (veeloik või märg rohi); – juhtmete ja pistikute vahelised ühendused peavad olema veekindlad. Kasutada kaubanduses saadavaid nõuetele vastavaid pikendusjuhtmeid, mis on pistikuga ühes tükis ja veekindlad.

3) Toitejuhtmed ei tohi olla madalama kvaliteediga kui H07RN-F, mini-

maalse ristlõikega vähemalt 1,5 mm² ja maksimaalse soovitatud pikkusega 25m.

4) Toita seadet läbi rikkevoolukaitse (RCD – Residual Current Device ) voo-

luga, mille tugevus ei ületa 30 mA.

5) Kasutada pistikupesa, mille pinge ja sagedus vastavad etiketil kirjas

olevatele ja on sobiva voolutarbega.

1) Iga kord kui on tarvis masinat liigutada, tõsta, transportida või kallutada,

tuleb: – panna kätte paksud töökindad; – võtta kinni masina nendest osadest, mis võimaldavad kindlat haaret, ar- vestades kaalu ja selle jagunemist; – kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi.

2) Transportimise ajal kinnitada masin köite või kettide abil.

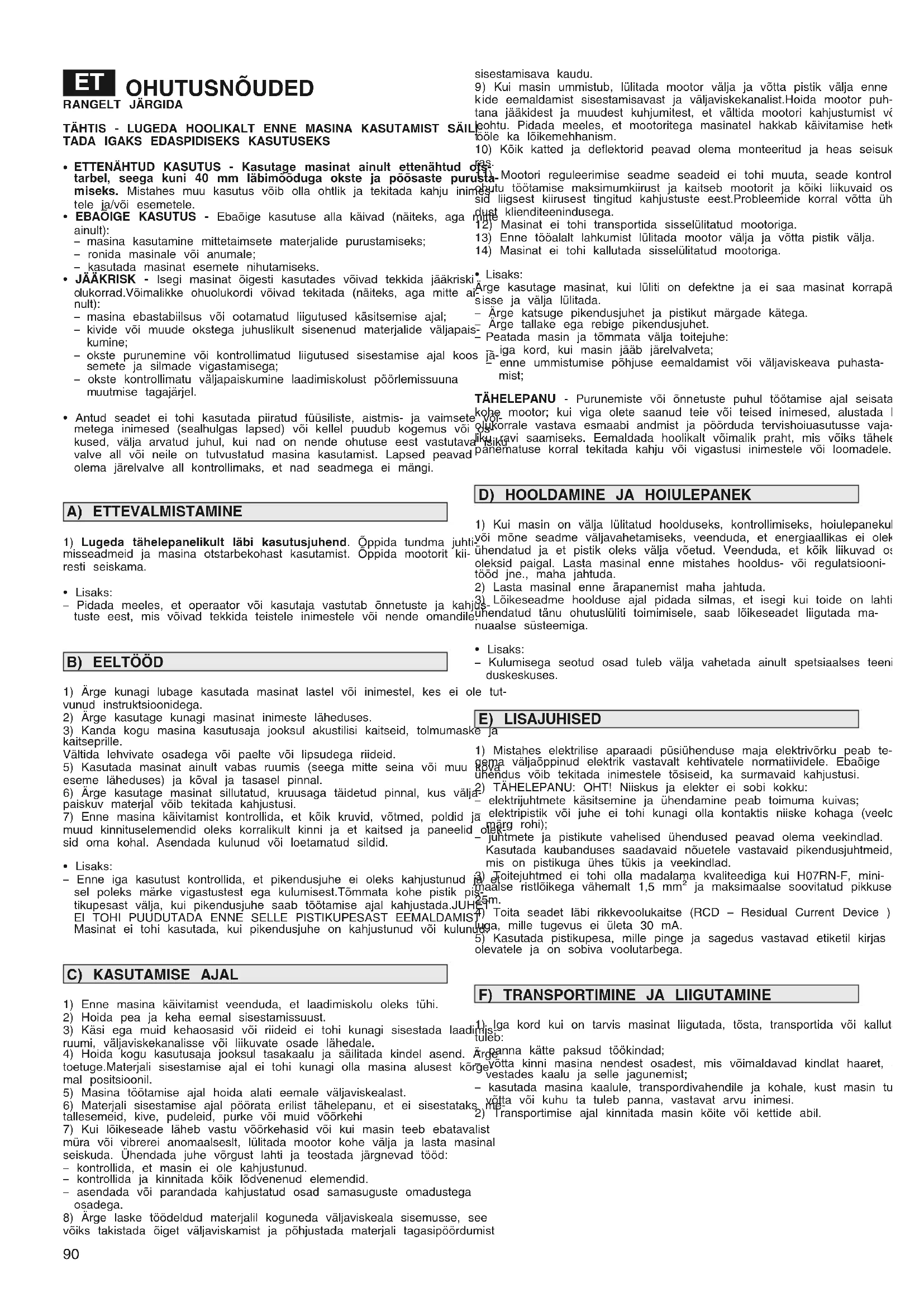

E) LISAJUHISED91 KASUTAMISNORMID PANE TÄHELE - Seos tekstis sisalduvate viidete ja vas- tavate jooniste vahel (mis asetsevad lehek. 2-3 ja järgne- vad) on näidatud numbriga, mis on iga peatüki ees. PANE TÄHELE - Masina mõned komponendid võivad olla juba monteeritud. TÄHELEPANU - Lahtipakkimine ja kokkumonteeri- mise lõpuleviimine peavad toimuma tasasel ja kind- lal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid töö- riistu. Pakendite kõrvaldamine peab toimuma vasta- valt kohalikele kehtivatele normidele. Masina monteerimine Võtta kinni lõikepeast (1) nagu näidatud ja asetada see raamile (2) pöörates tähelepanu, et etteulatuv osa (3) si- seneks oma kohale (4). Keerata lõpuni neli nuppu (5). Paigalada rattad (6), kasutades polte (7), seibe (8) ja klambreid ettenäidatud järjestuses. Paigalada rattakate (10) sisestades keeled (11) vastava- tele kohtadele (12). TÄHTIS - Monteerimise lõpetades on vajalik reguleerida vahemaa pressimisplaadi ja purustusrulli vahel, nagu näi- datud punktis 4.1. Mootori juhtseade Mootorit juhitakse kahest nupust: – Roheline nupp (1- I ) = Käik – Punane nupp (2-O) = Seis Voolu puudumisel seade lülitub välja.Mootori taaskäivita- miseks tuleb uuest vajutada rohelist nuppu (1). Pöörlemissuuna lüliti Mootori pöörlemissuunda juhivad kaks nuppu: – Must nupp (3-▼) = Pöörlemissuund töötamisel, mis soodustab materjali sisestamist. – Must nupp (4-▲) = Pöörlemine vastassuunas kinnijää- nud materjali vabastamiseks; vas- tassuunas liikumist tähistab märgu- tule (5) süttimine. Mootori käivitamisel valitakse automaatselt töötamise pöörlemissuund, mis soodustab materjali sisestamist.

• Kasutada masinat tasasel ja kindlal pinnal, hoides jalad ratastega ühel tasemel.

• Masina käivitamisel võivad esineda hetkelised pinge- langused. Vältimaks teiste toitevõrku ühendatud sead- mete häireid, veenduda, et võrgu takistus oleks väiksem kui 0,42 Ohmi.

• Juhul, kui mootor seiskub töö ajal ülekuumenemise tõttu, tuleb oodata umbes 5 minutit, enne kui masinat võib uuesti käivitada. Eeltööd masinal Paigutada kogumisanum (1) ruumi masina all ja tõmmata ülespoole ohutushooba (2) selle blokeerimiseks ja lubada mootori käivitamine. Kui hoob ei asetu õigesti, mootor ei käivitu. Masina ühendamine Haakida õigesti pikendusjuhtme (11) pistikupesa masina pistikuga (12) nagu näidatud ja seejärel ühendada piken- dusjuhtme pistik elektrivõrku (13). Mootori käivitamine ja kasutusviisid Mootori käivitamiseks vajutada rohelist nuppu (1- I ). Sisestada hakitav materjal alati paremalt poolt vastavava kolu (2) täitmisavause kaudu.Vajadusel saab sisestatava materjali edasiliikumist aidata kasutades vastavat pressi (3). Kasulikke juhised purustamiseks

• Vältida märja materjali purustamist.

• Kärpida liiga harali oksi ja eemaldada külgmised võrsed.

• Ärge purustage oksi, mille diameeter ületab 4 cm; vas- tavalt puu tüübile ja värskusele võib olla vajalik vähen- dada töödeladavate okste maksimaalset läbimõõtu.

• Sisestada alati väikeseid materjalikoguseid, et mitte um- mistada laadimiskolu.

• Vältida väljaviskesuu ummistamist, et vältida purustatud materjali ülestõusmist laadimiskolusse.

• Purustada aiajääke ainult väikestes kogustes, eriti kui need on niisked või märjad; panna seda vaheldumisi okstega, et vältida ummistumist.

• Ärge purustage köögijäätmeid või muid mittetahkeid materjale. Tähtsad soovitused

• Ärge purustage liiga pikki oksi, vältimaks, et need kont- rollimatult õõtsudes võiks põhjustada vigastusi.

Anuma tühjendamine Purustatud materjal ei tohi kogumisanumas jõuda liiga kõrgele tasemele väljavisketsoonis, kui see juhtub, um- mistab juba purustatud materjal väljaviskekanali koos ma- terjali tagasipöördumisega sisestamisavause kaudu. Anuma eemaldamiseks ja tühjendamiseks seisata mootor, langetada ohutushoob (1) ja eemaldada anum (2). Materjali kinnijäämine Purustatava materjali kinnijäämise korral võimaldab pöör- lemissuuna muutmine vabastada purustusrulli. Selleks: – muuta pöörlemissuunda vajutades musta nuppu (4-▲), pöörates tähelepanu materjali tagasipöördumisele si- sestusavausest; – kui ummistus on likvideeritud, vajutada musta nuppu (3-▼), et taastada töötamise pöörlemissuund. Seisata mootor ja ühendada lahti elektritoide, kui peaks olema vajalik puhastada väljaviskesuu ja kanal materjalist. Töö lõpp Töö lõpus seisata mootor vajutades punast nuppu (2-O). Ühendada pikendusjuhe (11) lahti ENNE üldpistikust (13) ja SEEJÄREL masina pistikust (12). Eemaldada ja tüh- jendada anum. TÄHTIS - Regulaarne ning täpne hooldus on häda- vajalik, et hoida masin töökorras ning et töötamine oleks ohutu.Masinat tuleb hoida kuivas kohas.Ühen- dada masin elektrivõrgust lahti enne mistahes pu- hastus-, kontrolli või hooldustööd.

1) Enne mistahes masina puhastus-, hooldus-, või regu-

leerimistööd, panna kätte paksud töökindad.

2) Pärast iga kasutust eemaldada kogumisanum ja pu-

hastada väljaviskesuule jäänud jäägid.

3) Peale igat kasutust panna purustusrullile kiht pihusta-

tud biolagunevat õli, et kaitsta metalli korrosiooni eest.

4) Kontrollige alati, et õhuavad oleks prahist puhtad.

5) Ärge kasutage veejuga ja vältige mootori ja elektriliste

komponentide märjakssaamist. Ärge kasutage plasti- kosade puhastamiseks tugevatoimelisi vedelikke.

6) Ärge proovige kunagi teha keerulisi parandustöid ilma

vajalike tehniliste teadmiste ja vahenditeta.Iga halvasti tehtud parandustöö toob automaatselt kaasa garantii katkemise ja igasuguse tehasepoolse vastutuse ära- langemise.

Vahemaa reguleerimine Vahemaa reguleerimine pressimisplaadi (2) ja purustusrulli (3) vahel tuleb teha enne masina esmakordset kasutamist. Edaspidi on seda vaja teha ainult siis, kui purustamine on puudulik. Plaadi (2) viimiseks optimaalsesse asendisse rulli (3) suh- tes tuleb: – lülitada sisse mootor purustusrulli (3) käivitamiseks; – pöörata aeglaselt rooli (1) päripäeva, et lähendada plaati (2) rullile (3), kuni on kuulda kahe osa vahelist hõõru- misheli, millega kaasneb pisikeste metalliosakeste väl- jumine väljaviskesuust. Vältida liiga tugevat kokkupuudet, et plaati mitte liigselt ku- lutada. Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. – Vältida, et see põhjustaks naabrite segamist. – Järgida täpselt kohalikke nõudeid jääkimaterjalide kõr- valdamisel. – Järgidatäpselt kohalikke norme, mis puudutavad pa- kendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumis- punktidesse, kus hoolitsetakse materjalide ümbertööt- luse eest. – Kui te masinat enam ei kasuta, ärge visake seda loo- dusesse, vaid pöörduda vastavalt kohalikele kehtiva- tele normidele jäätmekäitluspunkti poole. Mistahes probleemi või kahtluse korral pöörduda kõhkle- mata lähimasse teeninduskeskusse või edasimüüja poole.
