NÁVOD K OBSLUZE SH 2.5 E ALPINA

1. Hladina akustického výkonu podle směrnice 2000/14/ES

2. Značka shody výrobku se Směrnicí 2006/42/ES

6. Název a adresa Výrobce

7. Napájecí napětí a frekvence

9. Výkon motoru a otáčky

Okamžitě po zakoupení stroje si přepište identifikační čísla (3 - 4 - 5) na příslušná místa na poslední straně návodu.

11. Opěrný rám 12.Plnicí zásobník 13. Sběrná nádoba 14. Bezpečnostní po-

jistka nádoby 15. Drticí válec 16. Přítlačná deska 17. Regulátor tlaku

18. Elektrická zástrčka 19. Přítlačné zařízení

Nevyhazujte elektrická zařízení do domovního odpadu. Podle Evropské směrnice 2002/96/ES o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem je- jich eko-kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a do- stat se do potravinového řetězce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se ob- raťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na Autorizovaný servis. POPIS SYMBOLŮ UVEDENÝCH NA OVLÁDACÍCH PRVCÍCH

21. Zastavení (Červené) 22. Chod (Zelené)

23. Změna směru otáčení 24. Provozní směr otáčení

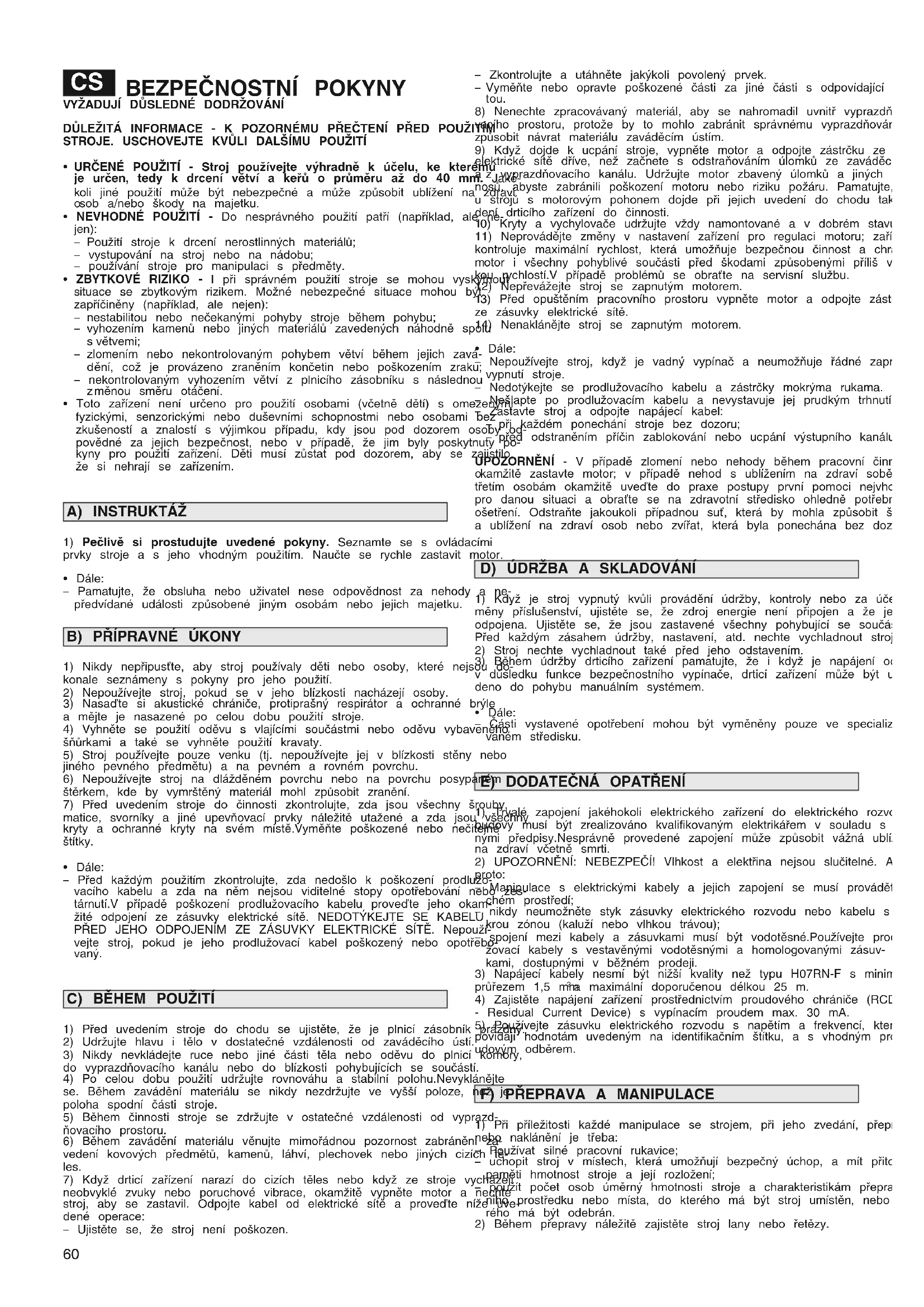

BEZPEČNOSTNÍ POKYNY - Váš stroj se musí používat se zvýšenou pozor- ností. Za tímto účelem byly na stroji umístěny symboly, jejichž cílem je připomínat vám základní opatření související s použitím. Význam jednotlivých symbolů je následující. Dále vám doporučujeme, abyste si pozorně přečetli bezpečnostní pokyny uvedené v příslušné kapitole tohoto návodu.Vyměňte poškozené nebo nečitelné štítky.

31. Upozornění: Před použitím stroje si přečtěte návod k použití.

32. Upozornění: Udržujte okolostojící v dostatečné vzdálenosti.

33. Upozornění: Otáčející se nůž. Během činnosti motoru udržujte ruce a

nohy v dostatečné vzdálenosti od otvorů.

34. Upozornění: Nevystupujte na sběrnou nádobu.

35. Upozornění: Před jakýmkoli zásahem na stroji vyčkejte na zastavení po-

hybujících se součástí.

36. Upozornění: Nevystavujte stroj dešti (nebo vlhkosti).

37. Upozornění: Používejte akustické chrániče, ochranné brýle a protiprašný

38. Upozornění: Během použití mějte nasazené ochranné rukavice.

ychlost naprázdno ......................................................... n/1’ 44 Maximální průměr drcení .................................................. mm 40

• Pracovní profil 4 minuty v naloženém stavu a 6 minut naprázdno.

ři praktickém použití je přípustná nepřetržitá činnost. Maximální hodnoty hlučnosti a vibrací Úroveň akustického tlaku na ucho obsluhy ................... db(A) 85 – Nejistota měření ..................................................... db(A) 3,0 Úroveň naměřeného akustického výkonu (podle Směrnice 2000/14/ES, 2005/88/ES) .................. db(A) 94,6

9. Snaga i režim motora

URČENÉ POUŽITÍ - Stroj používejte výhradně k účelu, ke kterému je určen, tedy k drcení větví a keřů o průměru až do 40 mm. Jaké-

oli jiné použití může být nebezpečné a může způsobit ublížení na zdraví

• NEVHODNÉ POUŽITÍ - Do nesprávného použití patří (například, ale ne- jen):

Použití stroje k drcení nerostlinných materiálů; – vystupování na stroj nebo na nádobu; – používání stroje pro manipulaci s předměty.

• ZBYTKOVÉ RIZIKO - I při správném použití stroje se mohou vyskytnout

ituace se zbytkovým rizikem. Možné nebezpečné situace mohou být zapříčiněny (například, ale nejen):

nestabilitou nebo nečekanými pohyby stroje během pohybu;

vyhozením kamenů nebo jiných materiálů zavedených náhodně spolu

zlomením nebo nekontrolovaným pohybem větví během jejich zavá-

ění, což je provázeno zraněním končetin nebo poškozením zraku; – nekontrolovaným vyhozením větví z plnicího zásobníku s následnou

měnou směru otáčení.

• Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami bez zkušeností a znalostí s výjimkou případu, kdy jsou pod dozorem osoby od- povědné za jejich bezpečnost, nebo v případě, že jim byly poskytnuty po- kyny pro použití zařízení. Děti musí zůstat pod dozorem, aby se zajistilo, že si nehrají se zařízením.

1) Pečlivě si prostudujte uvedené pokyny. Seznamte se s ovládacími

prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor.

• Dále: – Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody a ne- předvídané události způsobené jiným osobám nebo jejich majetku.

1) Nikdy nepřipusťte, aby stroj používaly děti nebo osoby, které nejsou do-

konale seznámeny s pokyny pro jeho použití.

2) Nepoužívejte stroj, pokud se v jeho blízkosti nacházejí osoby.

3) Nasaďte si akustické chrániče, protiprašný respirátor a ochranné brýle

a mějte je nasazené po celou dobu použití stroje.

4) Vyhněte se použití oděvu s vlajícími součástmi nebo oděvu vybaveného

šňůrkami a také se vyhněte použití kravaty.

5) Stroj používejte pouze venku (tj. nepoužívejte jej v blízkosti stěny nebo

jiného pevného předmětu) a na pevném a rovném povrchu.

6) Nepoužívejte stroj na dlážděném povrchu nebo na povrchu posypaném

štěrkem, kde by vymrštěný materiál mohl způsobit zranění.

7) Před uvedením stroje do činnosti zkontrolujte, zda jsou všechny šrouby,

matice, svorníky a jiné upevňovací prvky náležitě utažené a zda jsou všechny kryty a ochranné kryty na svém místě.Vyměňte poškozené nebo nečitelné štítky.

• Dále: – Před každým použitím zkontrolujte, zda nedošlo k poškození prodlužo- vacího kabelu a zda na něm nejsou viditelné stopy opotřebování nebo zes- tárnutí.V případě poškození prodlužovacího kabelu proveďte jeho okam- žité odpojení ze zásuvky elektrické sítě. NEDOTÝKEJTE SE KABELU PŘED JEHO ODPOJENÍM ZE ZÁSUVKY ELEKTRICKÉ SÍTĚ. Nepouží- vejte stroj, pokud je jeho prodlužovací kabel poškozený nebo opotřebo- vaný.

1) Před uvedením stroje do chodu se ujistěte, že je plnicí zásobník prázdný.

2) Udržujte hlavu i tělo v dostatečné vzdálenosti od zaváděcího ústí.

3) Nikdy nevkládejte ruce nebo jiné části těla nebo oděvu do plnicí komory,

do vyprazdňovacího kanálu nebo do blízkosti pohybujících se součástí.

4) Po celou dobu použití udržujte rovnováhu a stabilní polohu.Nevyklánějte

se. Během zavádění materiálu se nikdy nezdržujte ve vyšší poloze, než je poloha spodní části stroje.

5) Během činnosti stroje se zdržujte v ostatečné vzdálenosti od vyprazd-

6) Během zavádění materiálu věnujte mimořádnou pozornost zabránění za-

vedení kovových předmětů, kamenů, láhví, plechovek nebo jiných cizích tě- les.

7) Když drticí zařízení narazí do cizích těles nebo když ze stroje vycházejí

neobvyklé zvuky nebo poruchové vibrace, okamžitě vypněte motor a nechte stroj, aby se zastavil. Odpojte kabel od elektrické sítě a proveďte níže uve- dené operace: – Ujistěte se, že stroj není poškozen.

– Zkontrolujte a utáhněte jakýkoli povolený prvek.

Vyměňte nebo opravte poškozené části za jiné části s odpovídající kvali-

8) Nenechte zpracovávaný materiál, aby se nahromadil uvnitř vyprazdňo-

acího prostoru, protože by to mohlo zabránit správnému vyprazdňování a

působit návrat materiálu zaváděcím ústím.

9) Když dojde k ucpání stroje, vypněte motor a odpojte zástrčku ze zásuvky

elektrické sítě dříve, než začnete s odstraňováním úlomků ze zaváděcího ústí

z vyprazdňovacího kanálu. Udržujte motor zbavený úlomků a jiných ná- nosů, abyste zabránili poškození motoru nebo riziku požáru. Pamatujte, že u strojů s motorovým pohonem dojde při jejich uvedení do chodu také k uve- dení drticího zařízení do činnosti.

0) Kryty a vychylovače udržujte vždy namontované a v dobrém stavu.

11) Neprovádějte změny v nastavení zařízení pro regulaci motoru; zařízení

kontroluje maximální rychlost, která umožňuje bezpečnou činnost a chrání

otor i všechny pohyblivé součásti před škodami způsobenými příliš vyso-

ou rychlostí.V případě problémů se obraťte na servisní službu.

12) Nepřevážejte stroj se zapnutým motorem.

3) Před opuštěním pracovního prostoru vypněte motor a odpojte zástrčku

ze zásuvky elektrické sítě.

14) Nenaklánějte stroj se zapnutým motorem.

• Dále: – Nepoužívejte stroj, když je vadný vypínač a neumožňuje řádné zapnutí a vypnutí stroje. – Nedotýkejte se prodlužovacího kabelu a zástrčky mokrýma rukama. – Nešlapte po prodlužovacím kabelu a nevystavuje jej prudkým trhnutím. – Zastavte stroj a odpojte napájecí kabel:

při každém ponechání stroje bez dozoru;

před odstraněním příčin zablokování nebo ucpání výstupního kanálu; UPOZORNĚNÍ - V případě zlomení nebo nehody během pracovní činnosti

kamžitě zastavte motor; v případě nehod s ublížením na zdraví sobě nebo třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat, která byla ponechána bez dozoru.

1) Když je stroj vypnutý kvůli provádění údržby, kontroly nebo za účelem vý-

měny příslušenství, ujistěte se, že zdroj energie není připojen a že je zástrčka odpojena. Ujistěte se, že jsou zastavené všechny pohybující se součásti . Před každým zásahem údržby, nastavení, atd. nechte vychladnout stroj.

2) Stroj nechte vychladnout také před jeho odstavením.

3) Během údržby drticího zařízení pamatujte, že i když je napájení odpojeno

v důsledku funkce bezpečnostního vypínače, drticí zařízení může být uve- deno do pohybu manuálním systémem.

• Dále: – Části vystavené opotřebení mohou být vyměněny pouze ve specializo- vaném středisku.

1) Trvalé zapojení jakéhokoli elektrického zařízení do elektrického rozvodu

budovy musí být zrealizováno kvalifikovaným elektrikářem v souladu s plat- nými předpisy.Nesprávně provedené zapojení může způsobit vážná ublížení na zdraví včetně smrti.

2) UPOZORNĚNÍ: NEBEZPEČÍ! Vlhkost a elektřina nejsou slučitelné. A

proto: – Manipulace s elektrickými kabely a jejich zapojení se musí provádět v su- chém prostředí; – nikdy neumožněte styk zásuvky elektrického rozvodu nebo kabelu s mo- krou zónou (kaluží nebo vlhkou trávou); – spojení mezi kabely a zásuvkami musí být vodotěsné.Používejte prodlu- žovací kabely s vestavěnými vodotěsnými a homologovanými zásuv- kami, dostupnými v běžném prodeji.

3) Napájecí kabely nesmí být nižší kvality než typu H07RN-F s minimálním

a maximální doporučenou délkou 25 m.

4) Zajistěte napájení zařízení prostřednictvím proudového chrániče (RCD

- Residual Current Device) s vypínacím proudem max. 30 mA.

5) Používejte zásuvku elektrického rozvodu s napětím a frekvencí, které od-

povídají hodnotám uvedeným na identifikačním štítku, a s vhodným pro- udovým odběrem.

1) Při příležitosti každé manipulace se strojem, při jeho zvedání, přepravě

nebo naklánění je třeba: – Používat silné pracovní rukavice; – uchopit stroj v místech, která umožňují bezpečný úchop, a mít přitom na paměti hmotnost stroje a její rozložení; – použít počet osob úměrný hmotnosti stroje a charakteristikám přeprav- ního prostředku nebo místa, do kterého má být stroj umístěn, nebo ze kte- rého má být odebrán.

2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.

POZNÁMKA - Vztah mezi odkazy uvedenými v textu a pří- slušnými obrázky (umístěnými na stranách 2 - 3 a násle- dujících) je dán číslem, které předchází název každého od- stavce. POZNÁMKA - Stroj může být dodán s některými již namontovanými součástmi. UPOZORNĚNÍ - Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Likvidace obalů musí pro- běhnout v souladu s platnými místními předpisy. Montáž stroje Uchopte obráběcí hlavu (1) uvedeným způsobem a umís- těte ji nad rám (2) a dávejte přitom pozor, abyste úspěšně zavedli vyčnívající část (3) do příslušného uložení (4). Dotáhněte na doraz čtyři plastové matice (5). Namontujte kola (6) s použitím čepů (7), podložek (8) a zá- vlaček (9) v uvedené posloupnosti. Nasaďte kryty kol (10) zasunutím jazýčků (11) do přísluš- ných uložení (12). DŮLEŽITÁ INFORMACE - Po ukončení montáže je třeba provést nastavení vzdálenosti mezi přítlačnou deskou a drticím válcem, v souladu s pokyny uvedenými v bodě 4.1. Ovládací prvek motoru Motor je ovládán dvěma tlačítky: – Zelené tlačítko (1- I ) = Chod – Červené tlačítko (2-O) = Zastavení V případě přerušení dodávky elektrické energie dojde k vy- pnutí zařízení. Za účelem opětovného zapnutí motoru je třeba znovu stisknout zelené tlačítko (1). Přepínač směru otáčení Směr otáčení motoru je ovládán dvěma tlačítky: – Černé tlačítko (3-▼) = Provozní směr otáčení, který podporuje vkládání materiálu. – Černé tlačítko (4-▲) = Otáčení v opačném směru za účelem uvolnění zaseknutého materiálu;stav otáčení opačným směrem je signalizován rozsví- cením příslušné LED (5). Při uvedení motoru do chodu je automaticky nastaven provozní směr otáčení, který podporuje vkládání mate- riálu.

• Stroj používejte na rovné a pevné ploše a udržujte nohy na stejné úrovni s koly.

• Při uvedení stroje do činnosti se mohou vyskytnout chvil- kové poklesy napětí. Aby se zabránilo rušení jiných za- řízení připojených do stejné napájecí sítě, je třeba se ujistit, že tato síť se vyznačuje impedancí nižší než 0,42 Ohm.

• V případě zastavení motoru během pracovní činnosti v důsledku přehřátí je třeba vyčkat 5 minut před jeho opětovným startováním. Příprava stroje Umístěte sběrnou nádobu (1) do prostoru, který se na- chází pod strojem, a potáhněte směrem nahoru bezpeč- nostní rukojeť (2) za účelem jejího odjištění a aktivace podmiňovacího signálu pro uvedení motoru do chodu. Když rukojeť není umístěna správně, nedojde k uvedení motoru do chodu. Připojení stroje Uchyťte správně zástrčku prodlužovacího kabelu (11) k zá- strčce (12) stroje uvedeným způsobem, a poté připojte zá- strčku prodlužovacího kabelu do zásuvky elektrické sítě (13). Uvedení motoru do chodu a způsob jeho použití Pro nastartování motoru stiskněte zelené tlačítko (1- I ). Zaveďte materiál určený k rozdrcení vždy z pravé strany přes plnicí otvor zásobníku (2). V případě potřeby lze pomoci posunu materiálu použitím vhodného přítlačného zařízení (3). Užitečné pokyny pro drcení

• Vyhněte se drcení mokrého materiálu.

• Zbavte příliš husté větve listí a nadbytečných malých vě- tví a odstraňte boční výhonky.

• Neprovádějte drcení větví s větším průměrem než 4 cm; v závislosti na svěžesti dřeva může být potřebné snížit maximální průměr zpracovávaných větví.

• Do stroje vždy zavádějte malá množství materiálu, aby nedošlo k ucpání plnicího zásobníku.

• Zabraňte ucpání vyprazdňovacího otvoru, abyste neza- příčinili návrat rozdrceného materiálu do plnicího zá- sobníku.

• Zahradní odpad drťte pouze v malém množství, zej- ména je-li vlhký nebo mokrý; střídejte jej s větvemi, aby se zabránilo ucpání.

• Nedrťte kuchyňský odpad nebo jiné materiály, které se nevyznačují pevnou konzistencí. Důležitá doporučení

• Nepřehánějte to s délkou drcených větví, aby se zabrá- nilo zranění v důsledku nekontrolovaných pohybů stroje.

Vyprázdnění sběrné nádoby Drcený materiál nesmí ve sběrné nádobě dosáhnout pří- liš vysoké úrovně ve vyhazovacím prostoru. Když k tomu dojde, materiál, který je již rozdrcený, ucpává vyprazdňovací kanál a materiál se bude vracet plnicím otvorem. Za účelem sejmutí sběrné nádoby a jejího vyprázdnění za- stavte motor, spusťte bezpečnostní rukojeť (1) a vyjměte nádobu (2). Ucpání materiálu V případě ucpání drceného materiálu může obrácení směru otáčení motoru umožnit uvolnění drticího válce. Za tímto účelem: – obraťte směr otáčení stisknutím černého tlačítka (4-▲) a dávejte přitom pozor na zpětný postup materiálu smě- rem nahoru v zaváděcím ústí; – po vyřešení ucpání stiskněte černé tlačítko (3-▼) za účelem obnovení provozního směru otáčení. V případě, že by bylo třeba odstranit ucpaný materiál z plnicího ústí a z vyprazdňovacího kanálu, zastavte motor a odpojte elektrické napájení. Ukončení pracovní činnosti Po skončení pracovní činnosti zastavte motor stisknutím červeného tlačítka (2-O). Odpojte prodlužovací kabel (11) NEJPRVE z hlavní zá- suvky (13) a POTÉ ze strany zástrčky stroje (12). Sejměte a vyprázdněte sběrnou nádobu. DŮLEŽITÁ INFORMACE - Pro dlouhodobé zajištění úrovně bezpečnosti a původních vlastností stroje je nezbytná pravidelná a důkladná údržba. Stroj skla- dujte na suchém místě.Před zahájením jakéhokoli zá- sahu čištění, kontroly nebo údržby odpojte stroj od elektrické sítě.

1) Před každým zásahem čištění, údržby nebo seřizo-

vání stroje si nasaďte silné pracovní rukavice.

2) Po každém použití sejměte sběrnou nádobu a vyčistěte

úlomky, které zůstaly ve vyprazdňovacím otvoru.

3) Po každém použití aplikujte na drticí válec tenkou

vrstvu biodegradabilního oleje v podobě spreje za úče- lem ochrany kovu před korozí.

4) Pokaždé se ujistěte, že jsou otvory pro nasávání vzdu-

chu volné a nejsou ucpané sutí.

5) Nepoužívejte proud vody a zabraňte namočení mo-

toru a elektrických komponentů. Nepoužívejte agre- sivní kapaliny pro čištění plastových součástí.

6) Nikdy nevykonávejte sami komplikovanější opravy, po-

kud vám chybí nutné vybavení nebo technické znalosti. Každá špatně provedená oprava může vést k poško- zení stroje nebo zranění osob. V případě špatně pro- vedené opravy dochází automaticky ke zrušení Zá- ruky a jakékoli odpovědnosti výrobce.

Seřízení vzdálenosti Seřízení vzdálenosti mezi přítlačnou deskou (2) a drticím válcem (3) musí být provedeno před prvním použitím stroje. Následně je třeba jej znovu provést pouze v případě, že je drcení nedokonalé. Pro uvedení přítlačné desky (2) do optimální polohy vůči drticímu válci (3) je třeba: – Zapnout motor za účelem uvedení drticího válce (3) do činnosti; – Pomalu otáčejte ručním kolečkem (1) ve směru hodi- nových ručiček za účelem přiblížení přítlačné desky (2) k válci (3) až po zaznamenání zvuku jejich vzájemného otěru, provázeného objevením malých kovových třísek ve vyprazdňovacím otvoru. Zabraňte příliš výraznému styku, aby nedocházelo ke zby- tečnému opotřebení přítlačné desky. Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme. – Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. – Důsledně dodržujte místní předpisy týkající se likvidace výsledného materiálu. – Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se sil- ným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která za- jistí recyklaci materiálů. – Při vyřazení stroje z provozu jej nenechávejte volně v pří- rodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy. V případě výskytu jakékoli pochybnosti nebo problému se obraťte na nejbližší Středisko servisní služby nebo na va- šeho Prodejce.
