Typ produktu	Strunová sekačka
Značka	Alpina
Model	B 28
Motor	Dvoudobý benzinový
Výkon	1,1 kW
Zdvihový objem	28 cm³
Palivová nádrž	0,6 l
Šířka záběru	42 cm
Typ řezání	Nylonová struna nebo 3zubý nůž
Hmotnost	5,2 kg
Rozměry (d x š x v)	180 x 30 x 30 cm
Palivo	Směs benzínu a oleje 2-takt (40:1)
Zapalování	Elektronické
Systém proti vibracím	Ano
Hladina hluku	94 dB(A) (zaručeno)
Údržba	Čistit vzduchový filtr po 10 h, svíčku každých 50 h
Čištění	Po každém použití, vlhkým hadříkem
Bezpečnost	Okamžité zastavení motoru, ochrana rukou, stojan
Náhradní díly	Struny, nože, svíčky, filtry k dispozici
Opravitelnost	Index opravitelnosti 7,2/10

Často kladené otázky - B 28 ALPINA

Jak nastartovat strunovou sekačku Alpina B 28?

Ujistěte se, že nádrž obsahuje směs benzínu a oleje 2-takt (40:1). Aktivujte sytič, napumpujte startovací pumpu, zatáhněte za startovací lanko, dokud motor neběží.

Jakou směs použít pro Alpinu B 28?

Použijte směs bezolovnatého benzínu 95 a 2-taktního oleje v poměru 40:1 (25 ml oleje na 1 l benzínu).

Jak vyměnit strunu?

Odpojte svíčku. Sejměte kryt hlavy, odviňte použitou strunu. Naviňte novou strunu o průměru 2,4 mm v naznačeném směru a poté smontujte.

Jak vyčistit vzduchový filtr?

Odšroubujte kryt filtru, vyjměte pěnový prvek. Vyčistěte jej mýdlovou vodou, osušte a napusťte motorovým olejem před opětovným nasazením.

Jaká jsou bezpečnostní opatření?

Noste rukavice, brýle a uzavřenou obuv. Nikdy neřežte bez ochranného krytu. Počkejte, až se nástroj zastaví, než s ním manipulujete.

Jak udržovat nůž?

Po použití nabruste nůž pilníkem. Zkontrolujte praskliny. Pokud je poškozený, vyměňte jej. Promažte hřídel nože.

Co dělat, když motor zhasne?

Zkontrolujte směs, vzduchový filtr, zapalovací svíčku (mezera 0,6 mm). Pokud problém přetrvává, vypusťte palivo a vyčistěte karburátor.

Jaká je maximální šířka záběru?

Šířka záběru je 42 cm s nylonovou strunou. Se 3zubým nožem je mírně snížena, přibližně 30 cm.

Kde sehnat náhradní díly?

Díly můžete objednat u autorizovaných prodejců Alpina, online nebo v hobby obchodech. Uveďte referenci B 28.

Jak skladovat zařízení v zimě?

Vypusťte nádrž a nechte motor běžet naprázdno až do zastavení. Vyčistěte zařízení, promazte pohyblivé části a uložte na suchém místě.

NÁVOD K OBSLUZE B 28 ALPINA

ČESKY - Překlad původního návodu k používání (Istruzioni Originali) .....CS

Stroj morate vedno upo-

především bychom Vám chtěli poděkovat za to, že dáváte přednost našim výrobkům. Přáli bychom si, Vás Váš nový stroj plně uspokojil a aby zcela splnil Vaše očekávání. Tento návod je připraven tak, a umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou částí samotného stroje, mějte ho proto neustále po ruce kvůli konzultaci a předejte jej spolu se stroje vému majiteli nebo osobě, které stroj zapůjčíte.

Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje při spektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakéko jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno z „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná Výrobcem a za jakéko škody nebo ublížení na zdraví způsobené sobě nebo třetím osobám nesprávným použitím je odpovědn pouze uživatel.

Setkáte-li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto náv mějte na paměti skutečnost, že neustálé vylepšování výrobku může mit za následek změnu informací dených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjiml tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případě po- chybností se obraťte na Vašeho prodejce. Hodně zdaru při práci!

OBSAH

1. Popis stroje a jeho základních součástí 2

2. Symboly 3

3. Bezpečnostní předpisy 4

4. Montáž stroje 6

5. Příprava na práci 7

6. Startování - Použití - Zastavení motoru 8

7. Použití stroje 10

8. Údržba a skladování 12

9. Lokalizace poruch 14

10. Technické údaje 14

11. Příslušenství 16

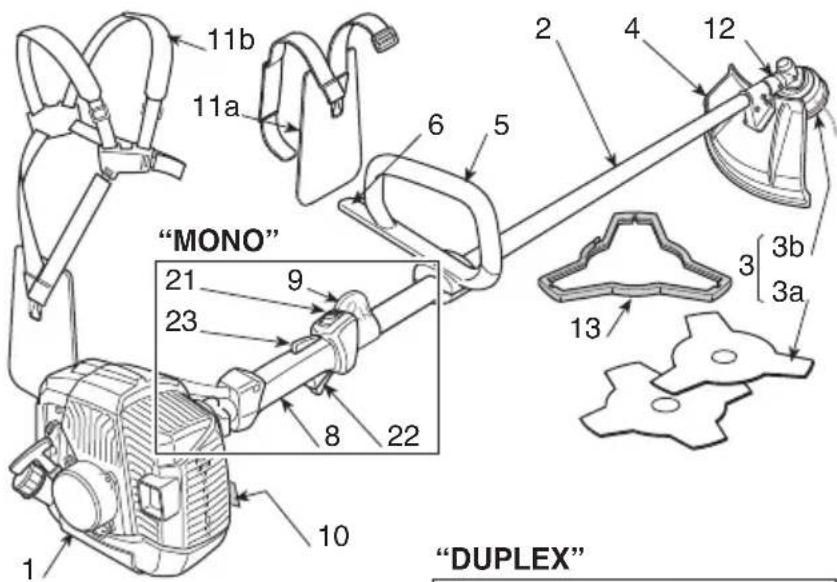

1. POPIS STROJE A JEHO ZÁKLADNÍCH SOUČÁSTÍ

ZÁKLADNÍ SOUČÁSTI

1. Hnací jednotka
2. Převodová trubka

3. Řezné zařízení
   a. Nůž se 3 nebo 4 hroty b. Upínací hlava drátu

4. Ochrana řezacího zařízení

5. Přední rukojeť

6. Bariéra

7. Rukojet

8. Zadní rukojeť

9. Bod uchycení (popruhu)

10. Identifikační štítek

11. Popruh a. se samostatným řemenem b. s dvojitým řemenem

12. Pravoúhlá předloha

13. Ochranný kryt nože (pro použití během přepravy)

14. Svíčka

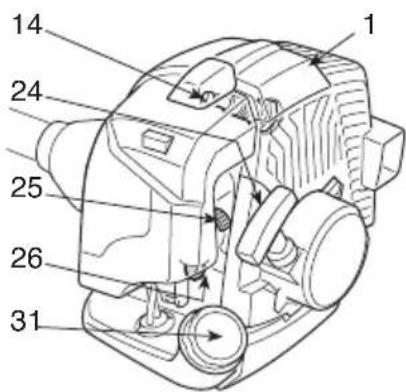

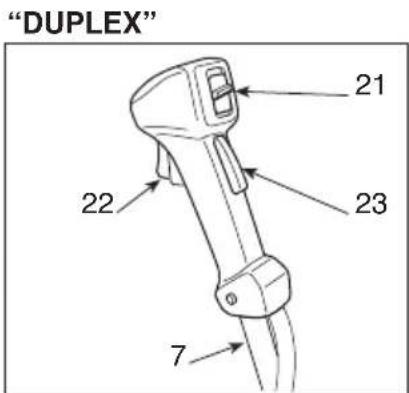

OVLÁDACÍ PRVKY A DOPLŇOVÁNÍ

1. Vypínač motoru
2. Akcelerační páka
3. Zajištění akcelerační páky
4. Startovací rukojeť
5. Sytič (Startér)

6. Obohacovač směsi (Primer)

7. Uzávěr palivové nádržky

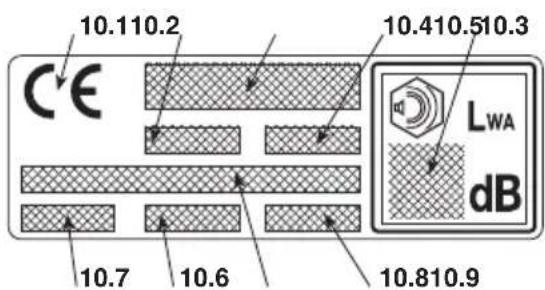

10.1) Značka shody výrobku se směrnicí 2006/42/ES
10.2) Název a adresa výrobce
10.3) Zaručená hladina akustického výkonu LWA podle směrnice 2000/14/ES
10.4) Vztažný model výrobce
10.5) Model stroje
10.6) Výrobní číslo
10.7) Rok výroby
10.8) Kód výrobku
10.9) Počet emisí

1) Upozornění! Nebezpečí. Tento stroj se v případě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby.
2) Před použitím tohoto stroje si přečtěte návod použití.
3) Pracovník pověřený obsluhou tohoto stroje mů že být při každodenním opakovaném používání v běžných podmínách vystaven hladině hluku rovnající se nebo převyšující 85 dB (A). Používejte chrániče sluchu, ochranné brýle a ochrannou přilbu.
4) Používejte rukavice a ochrannou obuv!
5) Nebezpečí vymrštění! Během použití stroje udr10) Pozor na reakční odmrštění nože. žujte osoby nebo domácí zvířata ve vzdálenosti nejméně 15 m!

VYSVĚTLUJÍCÍ SYMBOLY POUŽITÉ NA STROJI (jsou-li součástí)

11) Nádržka na směs

12) Polohy vypínače motoru

a = zastavení

b = chod

c = startování

13) Sytič (Startér)

14) Obohacovač směsi (Primer)

VYSVĚTLUJÍCÍ SYMBOLY NA OCHRANNÝCH ZAŘÍZENÍCH (jsou-li součástí)

21) Řezací ústrojí, pro které je ochranné zařízení vhodné

22) Směr otáčení řezacího zařízení

3. BEZPEČNOSTNÍ PŘEDPISY

1) Pečlivě si prostudujte uvedené pokyny. Sez- 2 namte se s ovládacími prvky stroje a se správným h způsobem jeho použití. Naučte se rychle zastavit motor.
2) Používejte stroj pouze na účel, pro která je čený, to znamená k

- sekání trávy a nedřevnatého porostu prostřednictvím nylonového drátu (např. na okrajích záhonů, plantáží, stěn, plotů nebo zelených prostor omezené plochy za účelem dokončení řezání provede- ného sekačkou);

- řezání vysoké trávy, haluzí, větví a dřevnatých keřů s průměrem až do 2 cm s pomocí kovových-nebo plastových nožů.

Jakékoliv jiné použití může být nebezpečné a může způsobit poškození stroje.

Do nesprávného použití patří (například, ale neje- nom):

• použití stroje pro zametání;
• úprava živých plotů nebo provádění jiných prací, při kterých žací zařízení není používáno na úrovni terénu;
• odvětvování stromů;
• použití stroje se žacím zařízením nad úrovní popruhu obsluhy;
• použití stroje k řezání materiálů, které nejsou rostlinného původu;
• používání stroje více než jednou osobou.

3) Nikdy nepřipustte, aby stroj používaly děti nebo to osoby, které nejsou dokonale seznámeny s pokyny pro jeho použití. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

4) Stroj nesmí být používán více než jednou osobou.

5) Nikdy nepoužívejte stroj za těchto podmínek:

• Jestliže se v jeho blízkosti nacházejí osoby, především děti nebo zvířata;
• když je uživatel unaven nebo pokud je mu nevolno- nebo v případě, že užil léky, drogy, alkohol nebo jiri látky snižující jeho reflexní schopnosti a pozornost;
• když uživatel není schopen udržet stroj pevně v o-bou rukách a/nebo zůstat ve stabilní vyvážené po-loze na nohou během práce.
  6) Pamatujte, že obsluha nebo uživatel nese plnou odpovědnost za nehody a nepředvídané události vůči jiným osobám a jejich majetku.

1) Při práci je třeba používat vhodný oděv, který nepřekáží uživateli v použití stroje.
- Používejte přilnavý ochranný oděv, vybavený ochranou proti pořezání.
- Používejte ochrannou přilbu, ochranné rukavice, ochranné brýle, protiprašný respirátor a ochranou obuv s protiskluzovou podrážkou.
- Používejte chrániče sluchu na ochranu sluchového ústrojí.
- Nemějte na sobe šály, plástě, náhrdelníky a přivěsky nebo volné doplňky všeobecně, protože by se

mohly zachytit do stroje nebo do předmětů a ma-

teriálů nacházejících se v pracovním prostoru.

– Dlouhé vlasy vhodným způsobem sepněte.

2) UPOZORNĚNÍ: NEBEZPEČÍ! Benzin je vysoce hořlavý.

- palivo uchovávejte ve vhodných nádobách homologovaných pro toto použití;

-upři manipulaci s palivem nekuřte;

- uzávěr palivové nádržky otevírejte pomalu a nechte postupně uniknout vnitřní tlak;

i, palivo doplňujte pouze na otevřeném prostoru a s použitím trychtýře;

- palivo doplňujte před nastartováním motoru; nesní- mejte uzávěr palivové nádržky a nedoplňujte palivo ch při zapnutém motoru nebo je-li motor horký;

když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru, na kterém se palivo vylilo, a zabraňte tak možnosti vzniku požáru, dokud se palivo nevysuší a nedojde k rozptýlení benzinových výparů;

- okamžitě vyčistěte všechny stopy po benzinu vylitém na stroj nebo na zem;

- nestartujte stroj na místě, kde bylo provedeno dopl-nění paliva;

- zabraňte styku paliva s oděvem a v případě, že k ně mu dojde, se před nastartováním motoru převlečte;

- vždy nasad'te zpět a dotáhněte uzávěr palivové nádržky a nádoby s benzinem.

3) Proved'te výměnu vadného nebo poškozeného tlu-miče výfuku.

4) Před použitím stroje proved'te jeho základní kon-

trolu se zvláštním důrazem na následující skutečnosti:

- Akcelerační páka a bezpečnostní páka se musí po- hybovat volně, nenásilně a při uvolnění se musí au- tomaticky a rychle vrátit do neutrální polohy; - když nedojde ke stlačení bezpečnostní páky, akce- lerační páka musí zůstat zajištěná;

v- lovládací spínač motoru se musí dát lehce přepnout z jedné polohy do druhé;

o- elektrické kabely, zejména kabel zapalovací sví-jiněky, musí být neporušené, aby se zabránilo vzniku jisker, a kryt zapalovací svíčky musí být správně - namontován na svíčce;

- rukojeti a ochranné kryty stroje musí být čisté a suché a musí být pevně uchyceny na stroji; - řezací zařízení a příslušné ochrany nesmí být nikdy poškozené.

5) Zkontrolujte správnou polohu rukojetí a bodu uchycení popruhu a správné vyvážení stroje.

6) Před zahájením práce se ujistěte, že ochrany od- povídají použitému řezacímu nástroji a že jsou správně namontovány.

-7) Důkladně prohlédněte celou pracovní plochu a sejměte z ní vše, co by mohlo být vymrštěno ze stroje nebo by mohlo poškodit řezací jednotku a motor (ka-meny, větve, železné dráty, kosti atd.).

C) BĚHEM POUŽITÍ

1) Nestartujte motor v uzavřených prostorech, kde

vzniká nebezpečí nahromadění kouře oxidu uhelnatého.

2) Pracujte pouze pri denním světle nebo pri dobrém

umělém osvětlení.

3) Zaujměte stacionární a stabilní polohu:

- V rámci možností se vyhněte práci na mokrém ne kluzkém povrchu a práci na nerovném nebo přiliš strmém terénu, který nezaručuje stabilitu obsluhy během pracovní činnosti;

- nikdy neběhejte, ale kráčejte a věnujte pozornost nerovnostem terénu a přítomnosti případných překážek.

- vyhodnotte potenciální rizika terénu, na kterém má pracovat, a přijměte veškerá opatření na zajištění vlastní bezpečnosti, zejména na svazích, nerovných a kluzkých nebo pohyblivých terénech.

- Na svazích pracujte příčně ke svahu, nikdy nestou pejte ani neklesejte po svahu a vždy se držte za zacím zařízením.

4) Startujte motor s pevně uchopeným strojem:

- motor startujte alespoň 3 metry od místa, na které došlo k doplnění paliva;

- zkontrolujte, zda se jiné osoby nacházejí ve vzdálkenosti nejméně 15 metrů od pracovního dosahu stru je nebo nejméně 30 metrů v prípadě náročnějšího sečení;

- nesměřujte výfuk a tím i výfukové plyny vůči hořla vým materiálům:

5) Neměňte nastavení motoru a nedovolte, aby motor dosáhnul příliš vysokých otáček.

6) Nevystavujte stroj nadměrné námaze a nepouží-vejte malý stroj pro realizaci náročných prací; použití vhodného stroje snižuje rizika a zlepšuje kvalitu prác

7) Zkontrolujte, zda jsou minimální otáčky motoru ta kové, aby neumožnovaly pohyb řezacího zařízení, a zda po akceleraci dojde k rychlému návratu režimu motoru na minimální otáčky.

8) Dbejte, aby nedošlo k prudkému nárazu nože do zích těles a k možnému vymrštění materiálu, způsobenému pohybem samotných nožů.

9) Během práce mějte stroj neustále připnutý za po- pruh.

10) Zastavte motor:

- Při opuštění stroje a jeho ponechání bez dozoru;

- před doplňováním paliva.

- během přesunů mezi jednotlivými pracovními prostory.

11) Zastavte motor a odpojte kabel zapalovací svíčky:

- před kontrolou, čištěním nebo prací se strojem; - po zásahu cizím předmětem. Před opětovným pou žitím stroje zkontrolujte případné škody a proved'te potřebné opravy;

- v případě, že stroj začne vibrovat neobvyklým způsobem: V takovém případě okamžitě vyhledejte příčinu vibrací a zajistěte provedení potřebných kontrol ve Specializovaném středisku.

- když je stroj mimo provoz.

1) Pravidelně kontrolujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným a funkčním

vem stroje. Pravidelná údržba je zásadou pro bpečnost a pro zachování původních vlastností.

2) Neskladujte stroj s benzinem v nádržce v místnosti, ve které by benzinové výpary mohly dosáhnou plamene, jiskry nebo silného zdroje tepla.

3) Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

Za účelem snížení rizika požáru udržujte motor, výfuk a prostor pro skladování benzinu bez pilin, zbytků větví, listí nebo nadměrného mazacího tuku; nenechávejte nádoby s posekaným materiálem uvnitř místnosti.

5) Je-li nutné vypustit palivovou nádržku, provádějte tuto operaci na otevřeném prostoru a při vychladnutém to motoru.

6) Při každém zásahu na řezném ústrojí používejte nochranné rukavice.

7) Z bezpečnostních důvodů nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými součástmi. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. Používejte jenom originální náhradní díly. Díly, které nemají stejnou

ékvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost. Řezací nástroje musí být vždy označeny

eoznačením výrobce, jakož i uvedením maximální pro- vozní rychlosti.

8) Před uložením stroje se ujistěte, že jste odstranili klíče nebo nářadí použité při údržbě.

-9) Uložte stroj mimo dosah dětí!

E) PŘEPRAVA A MANIPULACE

(1) Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat, je třeba:

- vypnout motor, vyčkat na zastavení řezacího zařízení a odpojit kryt zapalovací svíčky;

- aplikovat ochranu řezacího zařízení;

- uchopit stroj výhradně za rukojeti a nasměrovat řecizací zařízení v opačném směru vůči směru jízdy.

2) Při přepravě stroje v autě je třeba umístit stroj tak, aby nikoho neohrožoval, a řádně jej připevnit, aby se zabránilo jeho převrácení s možným poškozením a únikem benzinu.

F) JAK ČÍST NÁVOD K POUŽITÍ

V textu návodu se nacházejí některé odstavce obsahující mimořádně důležité informace. Tyto odstavce jsou značeny odlišným stupněm zvýraznění s následujícím významem:

POZNÁMKA

nebo

DŮLEŽITÁ INF.

DOLEZITA INF. Upřesňuje nebo blíže vysvětluje některé předem uvedené informace s cílem vynout se poškození stroje a způsobení škod.

⚠ UPOZORNĚNÍ!

blížení na zdraví sobě nebo jiným osobám v případě neuposlechnutí.

sta-

NEBEZPEČÍ!!

Upozorňuje na možnost těž-

kého ublížení na zdraví sobě nebo jiným oso- tbám, nebo dokonce smrti v případě neuposlech- nutí.

4. MONTÁŽ STROJE

DŮLEŽITÁ INF.

Stroj je dodáván s některými

součástmi v odmontovaném stavu a s prázdnou nádržkou na palivovou směs.

• Nůž se 3 nebo 4 hroty (Obr. 4)

⚠ UPOZORNĚNÍ!

Používejte ochranné ruka-

vice a nasad'te ochranu nože.

⚠ UPOZORNĚNÍ!

Při manipulací s řezacími

zařízeními pokaždé používejte silné ochranné rukavice. Věnujte maximální pozornost montáži součástí, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se o-braťte na vašeho Prodejce.

• Odmontujte nůž (je-li namontován) způsobem uvedeným v odstavci 4.
• Ochranný kryt (1) je pripevněn k pravoúhlé predloze (2) prostřednictvím čtyř šroubů (3).

- Upínací hlava drátu (Obr. 5)

1. DOKONČENÍ MONTÁŽE STROJE

• Umístěte horní část (2) s bariérou přední rukojeti na převodovou trubku.
• Spojte spodní víko (4) zasunutím kolíku (4a) do_ jednoho ze tří otvorů na převodové trubce, které jsou k tomuto účelu určeny.
• Na doraz dotáhněte šrouby (5).

• Odšroubujte šrouby (5) a odmontujte víko (4) z držáku (2).
• Zasuňte rukojeť (1) do uložení vytvořeného v držáku (2), který je umístěn na převodové trubce (3), a dbejte přitom, aby byly ovládací prvky umístěny vpravo.
• Proved'te montáž víka (4) a dotáhněte na doraz šrouby (5).
• Uchyťte izolační trubku (6) ovládacích prvků pro střednictvím příslušné kabelové příchytky (7).

⚠ UPOZORNĚNÍ!

Při použití upínací hlavy

drátu je třeba, aby byla vždy namontována přídavná ochrana s nožem na řezání drátu.

Odmontujte nůž (je-li namontován) způsobem uvedeným v odstavci 4.

• Ochranný kryt (1) je pripevněn k pravoúhlé predloze (2) prostřednictvím čtyř šroubů (3).
• Namontujte prídavný ochranný kryt (4) jeho upevněním na zacvaknutí do existujícího ochranného krytu (1).

3. DEMONTÁŽ A ZPĚTNÁ MONTÁŽ CE ŘEZACÍCH ZAŘÍZENÍ

UPOZORNĚNÍ!

Používejte pouze originálnebo zařízení homologovaná

2. MONTÁŽ TYČKY

(Modely s oddělitelnou tyčí - Obr. 3)

• Nůž se 3 nebo 4 hroty (Obr. 6)

• Vytáhněte stavěcí kolík (5) a zatlačte spodní část tyče (4), dokud neuslyšíte zapadnutí stavě cího kolíku (5) do otvoru (6) v tyči. Zasunutí m být usnadněno lehkým otáčením spodní části (4) v obou směrech; úplného zasunutí si můžete všimnout po úplném zapadnutí stavěcího kolíku (5).

- Po dokončení zasunutí dotáhněte na doraz ruko jeť (7).

⚠ UPOZORNĚNÍ!

Používejte ochranné ruka-

vice a nasad'te ochranu nože.

POZNÁMKA

Upevňovací matice (5) má

levotočivý závit, a proto se musí odšroubovat ve směru hodinových ručiček a zašroubovat proti směru hodinových ručiček.

3. MONTÁŽ OCHRAN

⚠ UPOZORNĚNÍ!

Každé řezací zařízení je

vybaveno specifickou ochranou. Nikdy nepouživejte ochrany odlišné od ochran uvedených pro každé řezací zařízení.

• Vložte klíč z příslušenství (2) do příslušného otvoru v pravoúhlé předloze (3) a rukou otáčejte nožem (1), dokud nedojde k zapadnutí klíče do vnitřního otvoru a zablokování otáčení.
• Odmontujte závlačku (4) a odšroubujte matici (5) ve směru hodinových ručiček.
• Vyvlečte podložku (6) a vnější kruhovou matici (7) a poté odmontujte nůž (1).

Při montáži:

• Se ujistěte, že drážky vnitřní kruhové matice (8)-dokonale zapadají do pravoúhlé předlohy (3).
• Proved'te montáž nože (1) a vnější kruhové ma- tice (7).
• Proved'te zpětnou montáž podložky (6) a matice (5) a proved'te utáhnutí na doraz proti směru he dinových ručiček.
• Namontujte zpět závlačku (4) a ohněte oba konce.
• Odložte klíč (2) za účelem obnovení otáčení nože.

padnutí klíče do vnitřního otvoru a zablokování otáčení.

Odmontujte upínací hlavu drátu (1) jejím od-šroubováním ve směru hodinových ručiček.

Při montáži:

hø-Se ujistěte, že drážky vnitřní kruhové matice (4) dokonale zapadají do pravoúhlé předlohy (3).
- Odmontujte upínací hlavu drátu (1) jejím zašroubováním proti směru hodinových ručiček.
- Odložte klíč (2) za účelem obnovení otáčení hřídele.

- Upínací hlava drátu (Obr. 7)

POZNÁMKA

Upínací hlava drátu má levotočivý závit, a proto musí být odšroubována ve směru hodinových ručiček a zašroubována proti směru hodinových ručiček.

- Vložte klíč z příslušenství (2) do příslušného otvoru v pravouhlé předloze (3) a rukou otáčejte upínací hlavou drátu (1), dokud nedojde k za-

5. PŘÍPRAVA NA PRÁCI

KONTROLA STROJE

Před zahájením práce je třeba:

• zkontrolovat, zda nejsou uvolněné šrouby na stroji a na řezacím zařízení;
• zkontrolovat, zda řezací zařízení není poškozeno a zda jsou kovové nože se 3 hroty (jsou-li montovány) řádně naostřené;
• zkontrolovat, zda je vzduchový filtr čistý;
• zkontrolovat, zda jsou ochranné kryty řádně upevněné a zda jsou účinné;
• zkontrolovat upevnění rukojetí.

PŘÍPRAVA PALIVOVÉ SMĚSI

Tento stroj je vybaven dvoutaktním motorem vyža dujícím použití palivové směsi složené z benzinu mazacího oleje.

DŮLEŽITÁ INF.

Pokud se používá pouze

benzin, dochází k poškození motoru a následkem je propadnutí záruky.

DŮLEŽITÁ INF.

Používejte pouze kvalitní pa-

liva a maziva za účelem uchování vlastností stroje a životnosti mechanických orgánů.

• Informace týkající se benzinu

Používejte pouze bezolovnatý benzin (zelený benzin) s minimálním oktanovým číslem 90 N.O.

DŮLEŽITÁ INF.

Zelený benzin má tendenci

vyářet usazeniny v nádobě, ve které je skladován déle než 2 měsíce. Vždy používejte pouze čerstvý benzin!

• Informace týkající se oleje

Používejte pouze syntetický olej vynikající kvality, specifický pro dvoutaktní motory.

Použití těchto olejů umožňuje použití 2% palivové směsi, to znamená směsi tvořené 1 dílem oleje na každých 50 dílů benzinu.

- Příprava a skladování palivové směsi

NEBEZPEČÍ!!

Benzín a palivová směs

jsou zápalné!

• Benzin a palivovou směs skladujte v homo logovaných nádobách určených pro paliva, na bezpečném místě, v dostatečné vzdálenosti od zdrojů tepla nebo volného plamen
• Nenechávejte nádoby na pohonné látky v dosahu dětí.
• Během přípravy palivové směsi nekuřte a vyhněte se inhalaci benzinových výparů.

DÜLEŽITÁ INF. Pravidelně čistěte nádoby na benzin a na směs, aby se odstranily případné u-sazeniny.

DOPLNĚNÍ PALIVA

V tabulce jsou uvedena množství benzinu a oleje která je třeba použít k přípravě palivové směsi v vislosti na použitém druhu oleje.

Při přípravě palivové směsi:

Benzin	Syntetický olej Dvoutaktní
litry/ǔ	litry/ǔ	cm3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10	0,20	200

• Naplňte homologovanou nádobu přibližně polovinou určeného množství benzinu.
  – Přidejte všechen olej podle tabulky.
  – Doplňte zbývající benzin.
• Zavřete uzávěr a energicky protřepejte.

DŮLEŽITÁ INF. Směs je vystavena stárnutí.

Nepřipravujte nadměrná množství směsi, abyste zabránili tvorbě usazenin.

DÜLEŽITÁ INF. Uchovávejte nádoby se směsí a s benzinem rádně odlišené a označené, aby se zabránilo jejich záměně při použití.

NEBEZPEČÍ!! Během doplňování paliva nekuřte a vyhněte se inhalaci benzinových výparů.

⚠ UPOZORNĚNÍ! Uzávěr kanystru otevírejte opatrně, protože uvnitř mohl vzniknout tlak.

Před provedením doplnění paliva:

– Rázně potřeste kanystrem s palivovou směsí.
- Uložte stroj na rovnou plochu, do stabilní polohy, s uzávěrem nádržky nahoře.
- Vyčistěte uzávěr nádržky a okolní prostor, aby se zabránilo vniku nečistot během doplňování paliva.
- Opatrně otevřete uzávěr nádržky za účelem postupného vypouštění tlaku. Při doplňování paliva používejte trychtýř a nádržku neplňte až po okraj.

⚠ UPOZORNĚNÍ! Pokaždé zavřete uzávěr nádržky a dotáhněte jej až na doraz.

⚠ UPOZORNĚNÍ! Okamžitě očistěte jakou- koli stopu po palivové směsi, která se případ- ně rozlila po stroji nebo po terénu, a nestar- tujte motor, dokud nedojde k úplnému rozptýlení benzinových výparů.

6. STARTOVÁNÍ - POUŽITÍ - ZASTAVENÍ MOTORU

STARTOVÁNÍ MOTORU

⚠ UPOZORNĚNÍ!

UPOZORNENI! Nastartování motoru musí proběhnout v minimální vzdálenosti 3 metrů od místa, kde se doplňovalo palivo.

Před nastartováním motoru:

• Uložte stroj do stabilní polohy na terénu.
• Odmontujte ochranu nože (je-li použita).
• Ujistěte se, že se nůž (je-li použit) nedotýká terénu ani jiných předmětů.

- Startování za studena

POZNÁMKA

POZNAMKA Za startování motoru "za studena" se považuje startování, které se provádí po uplynutí nejméně 5 minut od zastavení motoru nebo od doplňování paliva.

K nastartování motoru (Obr. 8) je třeba:

1. Stiskněte pojistnou páku (3), aktivujte akcelerátor (2) a za jejich přidržení v této poloze přepněte vypínač (1) do polohy «START». Poté uvolněte páku (3) a akcelerátor (2).
2. Uved'te do činnosti startér otočením páky (5) do

polohy «CHOKE».

1. Stiskněte tlačitko zařízení na obohacení směsi (primer) (6) 3-4 krát za účelem podpory obohacení směsi v karburátoru.
2. Pevně přidržet stroj na terénu s jednou rukou hnací jednotce, aby při nastartování nedošlo ke ztrátě kontroly (Obr. 9).

DŮLEŽITÁ INF.

Aby se zabránilo deforma-

cím, převodová trubka nesmí být během startování použita jako opěrka ruky nebo kolene.
5. Lehce zatáhněte za startovací rukojeť do vzdálenosti 10 - 15 cm, dokud neucítíte určitý odpo a následně několikrát rázně zatáhněte, dokud neuslyšíte první zážehy.

DŮLEŽITÁ INF.

Abyste zabránili přetržení

startovacího lanka, netahejte za něj až do jeho ú ného vytažení, netahejte je tak, aby se otíralo o dicí otvor, a postupně uvolňujte startovací rukojeť, abyste se vyhnuli jejímu nekontrolovatelnému ná- vratu do klidové polohy.
6. Znovu potáhněte za startovací rukojeť až do dosažení pravidelného nastartování motoru.

POUŽITÍ MOTORU (Obr. 8)

aRychlost řezacího zařízení je regulována ovládáním akcelerátoru (2), umístěného na zadní rukojeti (4) nebo na pravé rukojeti (4a).

Použití akcelerační páky je možné pouze za současného stlačení bezpečnostní páky (3).

Náhon je prénášen od motoru k prevodovému hřídeli prostřednictvím odstředivé spojky, která brání pohybu nožů při motoru na minimálních otáčkách.

UPOZORNĚNÍ!

Nepoužívejte stroj při pohybu řezacího zařízení s motorem na minimálních otáčkách; v tomto případě je třeba se obrátit na vašeho prodejce.

DŮLEŽITÁ INF.

Během prvních 6-8 hodin

provozu stroje se vyhněte použití motoru na maximálních otáčkách.

UPOZORNĚNÍ!

Nastartování motoru se

zapnutým sytičem způsobí pohyb řezacího ústrojí, které se zastaví teprve po vypnutí tiče.

1. Jakmile byl motor nastartován, vypněte startér přetočením páky (2) do polohy «RUN».
2. Za účelem přechodu motoru na minimální otáčky krátce aktivujte akcelerátor (2) vypínačem (1), který automaticky přejde do polohy «RUN».
3. Před použitím stroje nechte motor v činnosti minimálních otáčkách nejméně 1 minutu.

Za účelem zastavení motoru je třeba:

• Uvolnit páku akcelerace (2) a nechat motor v činnosti několik sekund na minimálních otáčkách.
• Přepnout spínač (1) do polohy «STOP».

a UPOZORNĚNÍ!

Po přesunutí akcelerační

páky do polohy odpovídající minimu je třeba několik sekund na zastavení řezacího zařízení.

DŮLEŽITÁ INF.

Při opakované aktivaci star-

tovacího lanka při zapnutém startéru by mohlo dojít k zahlcení motoru, spojenému s následným obtížným startováním.

V případě zahlcení motoru odmontujte svíčku a lehce potáhněte rukojeť startovacího lanka za účelem odstranění nadbytku paliva; následně osušte elektrody zapalovací svíčky a namontujte ji zpět do motoru.

- Startování za tepla

Při startování za tepla (bezprostředně po zastavení motoru):

- Přepněte vypínač (1) do polohy «RUN». poté postupujte dle bodů 4 - 5 - 6 - 9 předcházejícího postupu.

7. POUŽITÍ STROJE

S ohledem na ostatní osoby a na životní prostředé

• Se vyvarujte toho, abyste byli rušivým elemen- tem.
• Pečlivě sledujte místní předpisy týkající se likví dace materiálu vzniklého řezáním.
• Pečlivě sledujte místní předpisy týkající se likvidace olejů, benzinu, opotrebených součástí nebo jakéhokoli elementu, který by mohl mít do pad na životní prostředí.

edáyž je stroj vybaven více otvory pro uchycení, použijte ten, který je nejvhodnější pro udržení rovnováhy stroje během pracovní činnosti.

Pokaždé používejte popruh vhodný pro hmotnost stroje, použité řezací zařízení:

• pri strojích s hmotností nepřevyšující 7,5 kg, vybavených upínací hlavou drátu nebo nožem se 3 nebo 4 hroty, mohou být použity modely se samostatným nebo dvojitým řemenem;
• u strojů s hmotností převyšující 7,5 kg se musí použít výhradně model s dvojitým řemenem.

⚠ UPOZORNĚNÍ!

⚠️ UPOZORNENI! Dlouhodobé vystavení vibracím může způsobit zranění nebo neurovaskulární poruchy (známé také jako “Raynaudův fenomén” nebo “bílá ruka”), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, za pěstí a prstů a mohou se projevit ztrátou citlivosti strnulostí, svěděním, bolestí, ztrátou barvy nebo strukturálními změnami pokožky. Tyto příznaky mohou být ještě výraznější při nízkých teplotách prostředí a/nebo při nadměrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře.

- Modely “MONO” se samostatným řemenem

Řemen (1) musí procházet nad levým ramenem, směrem k pravému boku.

- Modely s dvojitým řemenem

⚠ NEBEZPEČÍ!!

NEBEZPECI!! Startovací rozvod tohoto stroje vytváří elektromagnetické pole mírné intenzity, při které však nelze vyloučit možnost rušení tivních nebo pasivních medicínských zařízení, která byla implantována obsluze, s možnými vážnými následky pro její zdraví. Nositelům uvedených medicínských zařízení proto doporučujeme, aby se před použitím stroje obrátili na lékaře nebo na výrobce samotných zařízení.

-Řemen (2) musí být navlečen:

• s opěrnou plochou a karabinou pro úchyt stroje umístěnými na pravé straně (2.1);
• s odpojením na přední straně (2.2);
• s překřížením řemenů na zádech obsluhy (2.3);
• s přezkou správně připnutou na levé straně (2.4).

Řemeny musí být napnuté tak, aby prénášely zátěž rovnoměrně na ramena.

ZPŮSOB POUŽITÍ STROJE

⚠ UPOZORNĚNÍ!

UPOZORNENI! Během práce noste odpovídající oděv. Váš Prodejce je schopen poskytnout formace o nejvhodnějších protiúrazových materiálech pro zajištění bezpečnosti práce.

POUŽITÍ POPRUHŮ (Obr. 10)

⚠ UPOZORNĚNÍ!

UPOZORNENI! Stroj musí být vždy používán připnutý ke správně nasazenému popruhu. Pravidelně kontrolujte funkčnost rychlého odepnutí s cílem umožnit rychlé uvolnění stroje z řemenů v padě nebezpečí.

Popruh musí být nasazen ještě před uchycením stroje příslušnému úchytu a řemeny musí být seřízeny podle výšky a postavy obsluhy.

⚠ UPOZORNĚNÍ!

⚠️ UPOZORNENI! Během práce musí být stroj neustále držen pevně oběma rukama, přičemž hnací jednotka se musí nacházet na pravé straně těla a řezací jednotka pod úrovní opasku.

⚠ UPOZORNĚNÍ!

⚠ UPOZORNENÍ! V případě zablokování nože během práce okamžitě zastavte stroj. Pokaždé dá- vejte pozor na zpětný vrh (kick back), ke kterému může dojít, když nůž narazí na pevnou překážku (kmeny, kořeny, větve, kameny atd.). Zabraňte doteku terénu nožem. Zpětný vrh způsobuje obtížně kontrolovatelné odražení nože, při kterém může dojít ke ztrátě kontroly nad strojem, k ohrožení bezpečnosti obsluhy a ke způsobení škod na samot-ném stroji. pri-

Před zahájením prvního sečení je vhodné získat potřebnou zručnost se strojem a nejvhodnějšími řezacími technikami, naučit se správně navléct popruh, pevně uchopit stroj a provádět pohyby požadované pro realizaci pracovní činnosti.

• Volba řezacího zařízení

Zvolte řezací zařízení, které je nejvhodnější pro plánovanou pracovní činnost, podle těchto základních pokynů:

• nůž se 3 hroty je vhodný na řezání klestí a malý keřů s průměrem až do 2 cm;
• nůž se 4 hroty je vhodný na sekání odolnétrávy rozsáhlé ploše;
• upínací hlava drátu může odstranit vysokou trávu nedřevnaté porosty v blízkosti plotů, stěn, základů, chodníků, kolem stromů atd. nebo může být použita úplné vyčištění konkrétní části zahradní plochy;

PRACOVNÍ TECHNIKY

a) Nůž se 3 hroty (Obr. 11)

Začnete řezání od horní části porostu a postupně sestupujte s řezající nožem za účelem rozdrobení větví malé kousky.

b) Nůž se 4 hroty (Obr. 12)

Postupujte s použitím stroje v úloze klasickékosy, pohy-V každém případě řezání kolem chodníků, základů, stěn bem v 60-90° oblouku, poté vyjděteven z porostu a takatd. může způsobit větší opotřebení drátu než obvykle dále.

c) Upínací hlava drátu

⚠ UPOZORNĚNÍ!

Používejte POUZE nylonové

dráty. Použití kovových drátů, plastifikovaných kovových drátů a/nebo drátů nevhodných pro upínací hlavu může způsobit vážná zranění a ublížen na zdraví.

Během použití je vhodné zastavit motor a odstranit prapoškodit. videlně rostliny, které se obtočí kolem stroje, aby se zabránilo přehřátí převodové trubky, způsobenému trávou zachycenou pod ochranou.

Zachycenou trávu odstraňte šroubovákem, abyste umožnili správné ochlazování tyče.

⚠ UPOZORNĚNÍ!

Nepoužívejte stroj na zame-

tání nakloněním upínací hlavy drátu. Výkon motor může způsobit vymrštění předmětů a malých kamenů až do vzdálenosti 15 metrů a více, čímž m způsobit škody a ublížení na zdraví osob.

- Řezání za pohybu (Sečení) (Obr. 13)

Postupujte pravidelně, obloukovým pohybem podobným tradičnímu srpu, bez naklonění upínací hlavy drátu během uvedené operace.

Zkuste nejdříve sekat na správnou výšku na malé ploše, abyste poté dosáhli rovnoměrné výšky udržováním upí- nací hlavy drátu v konstantní vzdálenosti od terénu.

U náročnějšího sečení může být užitečné naklonit upínací hlavu drátu přibližně o 30° doleva.

⚠ UPOZORNĚNÍ!

způsobem v případě, že existuje možnost způsobení vymrštění předmětů, které mohou ublížit oso naám, zvířatům nebo způsobit škody.

- Přesné řezání (Dokončovací práce)

Udržujte stroj mírně nakloněný, tak, aby se spodní část upínací hlavy drátu nedotýkala terénu a aby se úroveň řezání nacházela v požadovaném bodě; řezací zařízení je třeba neustále držet v dostatečné vzdálenosti od obsluhy.

- Řezání v blízkosti plotů / základů (Obr. 14)

ná Pomalu přibližte upínací hlavu drátu k plotům, kolíkům, skalám, stěnám atd., aniž byste je zasáhli s použitím síly. Když drát narazí na odolnou překážku, může se přetrh-nout nebo opotřebovat; když se zachytí do oplocení, může se prudce přetrhnout.

- Řezání kolem stromů (Obr. 15)

Kráčejte kolem stromu zleva doprava, pomalu se přibližujte ke kmenům, tak, abyste nenarazili drátem o strom, a udržujte upínací hlavu drátu lehce nakloněnou do-předu.

Mějte na paměti, že nylonový drát se může roztrhnout nebo poškodit malé keře a že náraz nylonového drátu o kmen keře nebo stromu s jemnou kůrou jej může vážně

- Seřízení délky drátu během pracovní činnosti (Obr. 16)

Tento stroj je vybaven hlavou "Udeř a Jed" (Tap & Go). Za účelem uvolnění nového drátu udeřte upínací hlavou drátu o terén s motorem na maximální rychlosti; drát ubude automaticky uvolněn a nůž odřeže přečnívající drát.

UKONČENÍ PRÁCE

Po dokončení práce:

se, Zastavte motor výše uvedeným způsobem (Kap. 6). - Vyčkejte na zastavení řezacího zařízení a namontujte ochranu nože.

8. ÚDRŽBA A SKLADOVÁNÍ

Správná údržba je základem pro zachování původní účinnosti a provozní bezpečnosti stroje.

⚠ UPOZORNĚNÍ!

Během operací údržby:

• Odpojte kryt zapalovací svíčky.
• Počkejte, až se motor patřičně ochladí.
• Při operacích, které se týkají nožů, používejte ochranné rukavice.
• Nechte namontovanou ochranu nože s výjimkou případů, kdy se jedná o zásahy na samotném noži.
• Nezahazujte do okolí olej, benzin ani jiný znečišťující materiál.

VÁLEC A TLUMIČ VÝFUKU

Při čištění filtru:

• Stiskněte tlačítko (1), odklopte víko (2) a vyjměte filtrační prvek (3).
• Filtrační vložku (3) omyjte mýdlem a vodou. Nepoužívejte benzin ani jiná rozpouštědla.
• Nechte vyschnout vzduchový filtr.
  – Namontujte zpět filtrační prvek (3) a zavřete víko ej- (2) tak, že jej zatlačíte, dokud neucítíte cvaknutí.

KONTROLA SVÍČKY (Obr. 18)

Pravidelně odmontujte a vyčistěte svíčku; od-stran- te případné nánosy kovovým kartáčkem.

Zkontrolujte a obnovte správnou vzdálenost mezi elektrodami

Namontuje svíčku zpět a dotáhněte ji na doraz klí-

Aby se snížilo riziko požáru, čistěte pravidelně žečem z příslušenství. broví válce stlačeným vzduchem a očistěte prostor

tlumiče od pilin, větévek, listí nebo jiných úlomků. V případě spálených elektrod nebo opotřebené izolace a po každých 100 hodinách činnosti se svíčka musí nahradit novou svíčkou se stejnými vlastnostmi.

STARTOVACÍ JEDNOTKA

Abyste předešli přehřátí a poškození motoru, nasa vací mřížky chladicího vzduchu musí být neustále

udržovány v čistém stavu a musí být zbaveny pil a úlomků.

Startovací lanko musí být vyměněno při prvních známkách poškození.

a SEŘÍZENÍ KARBURÁTORU

likarburátor se seřizuje ve výrobním závodě tak, aby se docílilo maximálního výkonu ve všech podmínkách použití s minimálními emisemi škodlivých plynů podle platných předpisů.

V případě nedostatečného výkonu se obraťte na vašeho Prodejce za účelem kontroly karburace a motoru.

UPEVNĚNÍ

Pravidelně kontrolujte dotažení všech šroubů a matic a dokonalé upevnění rukojetí.

- Seřízení minimálních otáček

⚠ UPOZORNĚNÍ!

Řezací zařízení se nesmí

pohybovat s motorem při minimálních otáčkách. Když se řezací zařízení pohybuje s motorem na minimálních otáčkách, je třeba se obrátit na vašeho prodejce za účelem správného seřízení motoru.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU (Obr. 17)

DŮLEŽITÁ INF.

Čištění vzduchového filtru

je základem pro správnou činnost a životnost stroje. Nepracujte bez filtru nebo s poškozeným filtrem, abyste nezpůsobili trvalé škody na mo toru.

PRAVOÚHLÁ PŘEDLOHA (Obr. 19)

Namažte mazacím tukem s obsahem lithia.

Odmontujte šroub (1) a vložte mazací tuk manuál-

Čištění se musí provádět po každých 15 hodinách práce.

hmím otáčením hřídele až po vytečení mazacího tuku; poté proved'te zpětnou montáz šroubu (1).

NABROUŠENÍ NOŽE SE 3 nebo 4 HROTY SKLADOVÁNÍ (Obr. 20)

⚠ UPOZORNĚNÍ!

Používejte ochranné rukavice. Když je nůž broušen, aniž by byl odmon- tován, odpojte kryt zapalovací svíčky.

Po ukončení každé pracovní směny důkladně očistěte stroj od prachu a úlomků, opravte a nahrad'te poškozené součásti.

Stroj se musí skladovat na suchém místě, chráněném před povětrnostními vlivy, se správně namon-

Nabroušení musí být provedeno s ohledem na drábanou ochranou. nože a řezných hran s použitím plochého pilníku; je třeba postupovat rovnoměrně na všech hrotech.

Správný postup při broušení je uveden na Obr. 20:

A = Chybné broušení
B = Meze broušení
C = Chybné nepravidelné rohy

Je důležité, aby po nabroušení zůstalo zachovánotíží při opětovném uvedení stroje do činnosti nebo vyvážení. trvalých poškození motoru.

Nože se 3 nebo 4 hroty jsou použitelné z obou stran. Když je jedna strana hrotu opotřebená, je možné otočit nůž a použit druhou stranu hrotů.

- Uskladnění

Před uskladněním stroje:

⚠ UPOZORNĚNÍ!

Nůž se nesmí nikdy opravovat, ale je třeba jej vyměnit při prvních náz-nacích poškození nebo překročení mezních hodnot broušení.

VÝMĚNA DRÁTU UPÍNACÍ HLAVY (Obr. 21)

– Dodržujte posloupnost uvedenou na obrázku.

– Vyprázdněte palivovou nádržku.

íz- Nastartujte motor a nechte jej běžet při minimálních otáčkách až do jeho zastavení, aby spotřeboval veškeré palivo, které zůstalo v karburátoru.

- Nechte motor vychladnout a odmontujte svíčku.

– Nalijte do otvorů svíčky lžičku nového oleje.

– Několikrát potáhněte za startovací rukojeť, aby se olej rozptýlil po válci.

- Namontujte zpět svíčku s pístem v horní úvrati (je vidět otvorem pro svíčku, když se píst nachází v poloze odpovídající maximálnímu zdvihu).

NABROUŠENÍ NOŽE NA ODŘEZÁVÁNÍ DRÁTU (Obr. 22)

- Odmontujte nůž na odřezávání drátu (1) z ochranného krytu (2) po odšroubování šroubů (3).

- Úpevněte nůž na odřezávání drátu do svěráku a postupujte při broušení s použitím plochého pilníku. Dbejte přitom na zachování původního úhlu řezání.

– Namontujte nůž na ochranu.

- Opětovné uvedení do činnosti

Při opětovném uvedení stroje do činnosti:

- Sejměte svíčku.

a Několikrát potáhněte za startovací rukojeť, abyste odstranili přebytky oleje.

alu Zkontrolujte svíčku způsobem popsaným v kapitole "Kontrola svíčky".

- Připravte stroj způsobem popsaným v kapitole "Příprava na práci".

MIMOŘÁDNÉ ZÁSAHY

Každá operace údržby, která není zahrnuta v tomto návodu, smí být prováděna výhradně vaším Pro-dejcem.

Operace prováděné u neadekvátních organizací nebo operace prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli formy záruky.

9. LOKALIZACE PORUCH

ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1) Motor se nedá nastartovat nebo jej nelze udržet v chodu	- Nesprávně provedené startování- Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami- Ucpaný vzduchový filtr- Problemy s karburací	- Řid'te se pokyny (viz kap. 6)- Zkontrolujte svíčku (viz kap. 8)- Vyčistěte a/nebo vyměňte filtr (viz kap. 8)- Obrat'te se na vašeho Prodejce
2) Motor nastartuje, ale má nízký výkon	- Ucpaný vzduchový filtr- Problemy s karburací	- Vyčistěte a/nebo vyměňte filtr (viz kap. 8)- Obrat'te se na vašeho Prodejce
3) Činnost motoru je nepravidelná nebo chybí výkon při zátěži-	- Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami- Problemy s karburací	- Zkontrolujte svíčku (viz kap. 8)- Obrat'te se na vašeho Prodejce
4) Motor produkuje nadměrné množství dýmu	- Nesprávné složení směsi- Problemy s karburací	- Připravte směs podle pokynů (viz kap. 5)- Obrat'te se na vašeho Prodejce

10. TECHNICKÉ ÚDAJE

Motor ...... dvoutaktní, vzduchem chlazený

Objem / Výkon

Mod. 28/326 25,4 cm/ 0,7 kW

Mod. 33/336 32,6 cm³/ 0,9 kW

Rychlost otáčení motoru při minimálních otáčkách

Mod. 28/326 2520-3080 ot./min

Mod. 33/336 2520-3080 ot./min

Mod. 44/346 2520-3080 ot./min

Maximální rychlost otáčení motoru

Mod. 28/326 10000 ot./min

Mod. 33/336 10000 ot./min

Mod. 44/346 9500 ot./min

Maximální rychlost otáčení nástroje

Mod. 28/326 7800 ot./min

Mod. 33/336 7800 ot./min

Mod. 44/346 7400 ot./min

Svíčka Torch L8RTC nebo

NGK-R BPMR7A nebo ekvivalentní

Palivová směs .... Benzin: Olej 2-doby

= 50:1 = 2%

Kapacita nádržky

Mod. 28/326 650 cm

Mod. 33/336 850 cm

Mod. 44/346 950 cm

Maximální povolený průměr nožů

Nůž se 3 nebo 4 hroty ..... ∅ 255 mm

Hmotnost 1)

Mod. 28/326 6,8 kg

Mod. 28 J 7,3 kg

Mod. 28 D 6,9 kg

Mod. 28 JD 7,7 kg

Mod. 33/336 7,8 kg

Mod. 33 D 8,6 kg

Mod. 44/346 8,6 kg

Mod. 44 D 9,5 kg

1) Hmotnost podle normy ISO 11806

(bez paliva, řezacích zařízení a popruhu)

Model

Naměřené ekvivalentní hodnoty hlučnosti a vibrací		B 28SB 28BJ 326BJC 326B 28 JSB 28 J	B 28 DB 28 JBSDB 28 JDJB 2801JMB 2802	B 33SB 33BJC 336	B 33 DSB 33DMB 3302	B 44SB 44BJ 346BJC 346	B 44 DSB 44D
Úroveň ekvivalentního akustického tlaku na ucho obsluhy (EN ISO 22868)
s upínací hlavou drátu	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
s nožem se 3 hroty	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
s nožem se 4 hroty	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
Úroveň naměřeného akustického výkonu (EN ISO 22868)
s upínací hlavou drátu	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
s nožem se 3 hroty	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
s nožem se 4 hroty	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3	3
Vibrace přenášené na ruku na přední rukojeti (“MONO”) (ISO 22867)
s upínací hlavou drátu	m/sec ^2	5,91	-4,40	-5,04	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
s nožem se 3 hroty	m/sec ^2	2,55	-3,62	-3,03	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
s nožem se 4 hroty	m/sec ^2	5,42	-5,19	-6,15	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Vibrace přenášené na ruku na zadní rukojeti (“MONO”) (ISO 22867)
s upínací hlavou drátu	m/sec ^2	4,04	-3,45	-2,13	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
s nožem se 3 hroty	m/sec ^2	5,69	-3,04	-2,15	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
s nožem se 4 hroty	m/sec ^2	4,41	-4,59	-5,11	-
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Vibrace přenášené na ruku na levé rukojeti (“DUPLEX”) (ISO 22867) - ORIGINÁLNÍ ŘÍDÍTKA
s upínací hlavou drátu	m/sec ^2	-1,81	-3,42	-4,49
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 3 hroty	m/sec ^2	-2,43	-2,94	-2,51
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 4 hroty	m/sec ^2	-6,25	-2,54	-3,42
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Vibrace přenášené na ruku na pravé rukojeti (“DUPLEX”) (ISO 22867) - ORIGINÁLNÍ ŘÍDÍTKA
s upínací hlavou drátu	m/sec ^2	-2,49	-4,53	-1,94
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 3 hroty	m/sec ^2	-2,56	-4,16	-1,04
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 4 hroty	m/sec ^2	-6,45	-4,88	-2,92
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Vibrace přenášené na ruku na levé rukojeti (“DUPLEX”) (ISO 22867) - ALTERNATIVNÍ ŘÍDÍTKA
s upínací hlavou drátu	m/sec ^2	-2,94	-3,25	-2,90
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 3 hroty	m/sec ^2	-3,31	-2,40	-2,20
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 4 hroty	m/sec ^2	-5,67	-3,75	-2,56
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Vibrace přenášené na ruku na pravé rukojeti (“DUPLEX”) (ISO 22867) – ALTERNATIVNÍ ŘÍDÍTKA
s upínací hlavou drátu	m/sec ^2	-5,07	-3,81	-3,57
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 3 hroty	m/sec ^2	-6,61	-3,63	-3,24
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
s nožem se 4 hroty	m/sec ^2	-7,80	-4,22	-3,87
Nepřesnost měření (2006/42/ES - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5

11. PŘÍSLUŠENSTVÍ

V tabulce je uveden seznam veškerého příslušenství, které je k dispozici, s uvedením těch jeho součástí, které jsou použitelné na každém stroji a jsou označené symbolem “*

UPOZORNĚNÍ!

Vzhledem k tomu, že volba, aplikace a použití příslušenství, které má být namontováno u jednotlivých odlišných

druhů použití, provádí uživatel zcela dle vlastního názoru, zodpovídá také za následky jakýchkoli škod, které z toho mohou vyplynout. V případě pochybností nebo nedostatečné znalosti specifik všech součástí příslušenství je třeba se obrátit na vašeho prodejce nebo na specializované zahradnické středisko.

	Kód Model:	28/326/2801/2802	33/336/3302	44/346
	118801127/0	*	*	*
	118801418/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Kód Model	B 28 J
	118801754/0Nůžky na živý plot	*
	118801755/0118801756/0Odvětvovací zařízení	*

Kedves Ügyfelünk!
