Produkto tipas	Trimeris
Prekės ženklas	Alpina
Modelis	B 28
Variklis	2 taktų benzinas
Galia	1,1 kW
Darbinis tūris	28 cm³
Degalų bakas	0,6 L
Pjovimo plotis	42 cm
Pjovimo tipas	Nailono valas arba 3 dantų peilis
Svoris	5,2 kg
Matmenys (Ilgis x Plotis x Aukštis)	180 x 30 x 30 cm
Maitinimas	2 taktų mišinys (40:1)
Uždegimas	Elektrinis
Antivibracinė sistema	Taip
Garso lygis	94 dB(A) (garantuotas)
Priežiūra	Oro filtrą valyti po 10 h, uždegimo žvakę keisti kas 50 h
Valymas	Po kiekvieno naudojimo, drėgna šluoste
Saugumas	Momentinis variklio sustabdymas, rankų apsauga, atrama
Atsarginės dalys	Valai, peiliai, žvakės, filtrai yra
Remontuojamumas	Remontuojamumo indeksas 7,2/10

Dažnai užduodami klausimai - B 28 ALPINA

Kaip paleisti trimerį Alpina B 28?

Įsitikinkite, ar bake yra 2 taktų benzino ir alyvos mišinys (40:1). Įjunkite droselinę sklendę, paspauskite užkuro pompą, traukite užvedimo virvę, kol variklis užsives.

Kokį mišinį naudoti Alpina B 28?

Naudokite bešvinio benzino 95 ir 2 taktų alyvos mišinį santykiu 40:1 (25 ml alyvos 1 L benzino).

Kaip pakeisti pjovimo valą?

Atjunkite uždegimo žvakę. Nuimkite galvutės dangtelį, išvyniokite naudotą valą. Apvyniokite naują 2,4 mm skersmens valą nurodyta kryptimi, tada sumontuokite atgal.

Kaip išvalyti oro filtrą?

Atsukite filtro dangtelį, išimkite putų elementą. Išvalykite jį muiluotu vandeniu, išdžiovinkite ir prieš įdėdami atgal pamirkykite variklio alyvoje.

Kokios yra saugumo priemonės?

Mūvėkite pirštines, dėvėkite akinius ir uždarus batus. Niekada nepjaukite be apsauginio gaubto. Palaukite, kol įrankis sustos, prieš jį liesdami.

Kaip prižiūrėti peilį?

Po naudojimo pagaląskite peilį dilde. Patikrinkite, ar nėra įtrūkimų. Pakeiskite, jei pažeistas. Sutepkite peilio ašį.

Ką daryti, jei variklis užgęsta?

Patikrinkite mišinį, oro filtrą, uždegimo žvakę (tarpelis 0,6 mm). Jei problema išlieka, išpilkite degalus ir išvalykite karbiuratorių.

Koks yra maksimalus pjovimo plotis?

Pjovimo plotis su nailono valu yra 42 cm. Su 3 dantų peiliu jis šiek tiek mažesnis, apie 30 cm.

Kur rasti atsargines dalis?

Dalis galite užsisakyti iš Alpina įgaliotų prekiautojų, internete arba technikos parduotuvėse. Nurodykite modelio kodą B 28.

Kaip laikyti prietaisą žiemą?

Išpilkite degalų baką ir leiskite varikliui veikti tuščiąja eiga, kol jis sustos. Išvalykite prietaisą, sutepkite judančias dalis ir laikykite sausoje vietoje.

NAUDOJIMO INSTRUKCIJA B 28 ALPINA

LIETUVIŠKAI - Originalių instrukcijų vertimas (Istruzioni Originali) .....LT

LATVIEŠU - Instrukciju tulkojums no originālvalodas (Istruzioni Originali) .LV

Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkir visus Jūsų pageidavimus ir lūkesčius. Šis vadovėlis parašytas šio prietaiso tinkamam vartojimui, saugia naudojimui bei efektyvumui; nepamirškite, kad vadovėlis jeina į prietaiso komplektinę sudėtį, todėl prava jį laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti prietaiso ir tuo atveju kai prietaisas perduodamas naudojimui kitiems asmenims, skolinant jį, arba galut nai perduodant kitam naudotojui.

Šis naujas prietaisas buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Prietaisas naudoja-mas pagal vadovélyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kit naudojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmar nei skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose r matytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį.

Turint omenyje jog prietaisas periodiškai atnaujinamas ir tobulinamas jūs galite susidurti su kai kuriais kitimais neatitikimais instrukcijoje. Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokiu atveju vartojimo instrukcija visada išlaiko pagrindines prič taiso charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į prietaiso pardavėją.

TURINYS

1. Pagrindinių dalių identifikacija 2

2. Simboliai 3

3. Saugumo nurodymai 4

4. Prietaiso montavimas 6

5. Pasiruošimas darbui 7

6. Pajungimas - Naudojimas - Variklio sustabdymas 8

7. Prietaiso naudojimas 10

8. Priežiūra ir laikymas 12

9. Gedimu lokalizacija 14

10. Techniniai duomenys 14

11. Aksesuarai 16

1. PAGRINDINIŲ DALIŲ IDENTIFIKACIJA

PAGRINDINIAI KOMPONENTAI

1. Variklio visuma
2. Transmisijos kotas

3. Pjovimo mechanizmas
   a. 3 arba 4 kampų peilis b. Gijos galvutė

4. Pjovimo mechanizmo apsaugos

5. Priekiné rankena

6. Barjeras

7. Rankena

8. Galiné rankena

9. (Diržų) sujungimo taškas

10. Imatrikuliacinė etiketė

11. Diržai
    a. vieno diržo b. dvigubo diržo

12. Krumplinè pavara

13. Ašmenų apsauga (transportavimui)

14. Žvaké

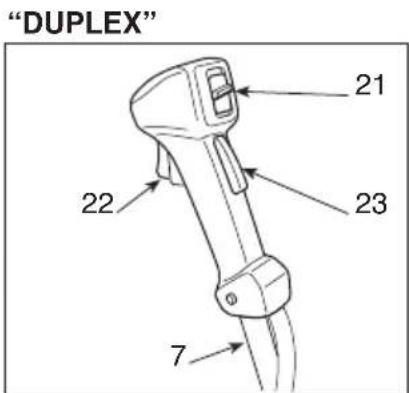

KOMANDOS IR PRIPILDYMAI

1. Variklio sustabdymo jungiklis
2. Akcerelarotiaus komanda
3. Akceleratoriaus blokavimas
4. Užvedimo rankenėlė
5. Starterio komanda

6. Užpildymo įtaiso komanda (Primer)

7. Mišinio bako kamštis

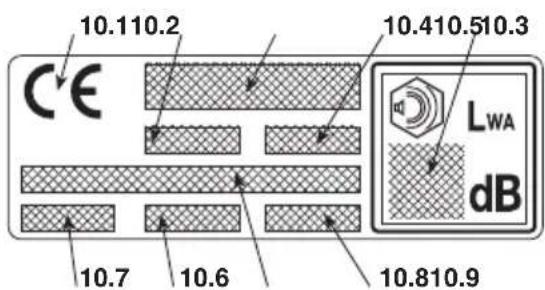

10.1) Atitikties ženklas pagal Direktyvą 2006/42/CE
10.2) Gamintojo pavadinimas ir adresas
10.3) Akustinės galios lygis pagal LWA direktyvą 2000/14/CE
10.4) Gamintojo informacinis modulis
10.5) Prietaiso modelis
10.6) Registro numeris
10.7) Pagaminimo metai
10.8) Gaminio kodas
10.9) Emisiju numeris

1) Dèmesio! Pavojus. Netinkamai naudojamas šis 6) Maksimalus pjovimo mechanizmo greitis. Nau-prietaisas gali būti pavojingas jums ir aplinkiniamsdoti tik atitinkamus pjovimo mechanizmus.
2) Prieš naudojant ši prietaisą, perskaityti instruk-7) Neveikti peiliais jiems judant. Pavojus: Diski-cijų vadovėlj. nio peilio naudojimas su prietaisais ant kurių
3) Perspėjame šio prietaiso operatorių, kad naudojantis prietaisu normaliomis sąlygomis kasdieniniam naudojimui gali būti išgautas garsas tolygu arba viršijantis 85dB (A). Naudoti akustines apsaugas, akinius ir apsauginį šalmą
4) Deveti apsauginę avalynę ir pirštines!
7) Neveikti peiliais jiems judant. Pavojus: Diskinio peilio naudojimas su prietaisais ant kurių yra šis simbolis perspėja naudotoją apie susižeidimo pavojų net mirtinai.
8) Dèmesio! Benzinas yra degus. Leisti varikliui ataušti bent 2 minutes prieš vykdant degalų užpildymą.
9) Dėmesio! Laikytis atokiai nuo karštų paviršių.
5) Iškyšulių pavojus! Nutolinti bet tokius asmenis 10) Saugokitės ašmenų traukos. ar naminius gyvūnus mažiausiai 15 m atstumu nuo prietaiso darbo vietos.

AIŠKINAMIEJI SIMBOLIAI ANT PRIETAISO (jeigu yra)

11) Mišinio bakas
12) Variklio sustabdymo jungiklio pozicijos a = sustabdymas b = eiga c = užvedimas
13) Starterio komanda (Starter)
14) Užpildymo įtaiso komanda (Primer)

AIŠKINAMIEJI SIMBOLIAI ANT AUPSAUGU (jeigu yra)

21) Pjovimo mechanizmai kuriems yra atitinkama apsauga

22) Pjovimo mechanizmo sukimosi kryptis

3. SAUGUMO NURODYMAI

A) MOKYMAS

1) Atidžiai perskaitykite instrukcijas. Gerai jsiminkite prietaisų pulto funkcijas ir kaip reikia tinkamai dirbti įrenginiu. Išmokite greitai sustabdyti variklj.
2) Prietaisą naudoti tik tai paskirčiai kuriai yra skirtas, tai yra

• Žolės ir nesumedėjusių augalų pjovimui, nailono gija (pvz. aplink gėlių vazonų kraštus, plantacijas, pamatus, trovas, ar limituotos erdvės vejas dalge pradėtam darbui užbaigti.);
• aukštos žolės pjovimui, šakoms ir sumedėju- siems krūmokšniams su diametru iki 2 cm su pa- galbiniais metaliniais arba plastmasiniais peiliais.

Bet koks kitoks jo naudojimas gali tapti pavojingu ir kelti prietaiso gedimą.

Netinkamu naudojimu laikoma (kaip nurodyta pavyzdžiuose, tačiau ne tik):

• naudoti prietaisą šlavimui;
• gyvatvorių sulyginimui ar kitokiems darbams kuriuose pjovimo elementas néra naudojamas žemės lygiu;
• geneti medžius;
• naudoti prietaisą su pjovimo elementu aukščiau už operatoriaus diržo liniją;
• naudoti prietaisą nevegetacinių medžiagų pjovimui;
• naudoti prietaisą daugiau nei vienam asmeniui.

3) Neleiskite, kad prietaisu naudotysi vaikai arba žmonės, kaip reikiant nesusipažinę su instrukcijomis. Gali būti, kad vietiniai įstatymai leidžia dirbti prietaisu tik as menims, sulaukusiems ne mažesnio nei nustatytas – amžiaus

4) Prietaisu negali naudotis daugiau nei vienas asmuo.
5) Jokiu būdu prietaisu negalima dirbti, jei:

• Su asmenimis, ypač vaikais ar gyvūnais esančiais netoliese;
• Jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, arba vartojo medikamentus, narkotines medžiagas, alkoholį arba kitas kenksmingas medžiagas kurios galėtų įtakoti atidumą ir veiksmumą.
• Jei naudotojas néra tinkamose salygose abiem ran kom stabiliai išlaikyti krūmapjovę / ar išlikti stabiliai stovyje darbo veikloje.
  6) Būtina nepamiršti, kad operatorius ar prietaiso nautos.

dotojas atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

binamų aksesuarų, ar kitokių plačių indumentų ku- rie galėtu įsipainioti į prietaisą ar į kitas darbo vietoje esančias medžiagas.

• Tinkamai susišukuoti ilgus plaukus.
  2) DÉMESIO: PAVOJUS! Benzinas yra labai degus.
• Degalus laikyti tam pritaikytuose konteineriuose;
• Nerūkyti nadojantis kuru;
• Iš lêto atidaryti bako kamštį išleidžiant viduje esantį spaudimą;
• Piltuvelio pagalba užpildyti baką tik atviroje vietoje;
• degalus papildykite prieš paleisdami variklj jei variklis veikia arba yra jkaitęs nepilkite benzino, ir nea-atsukinėkite bako kamščio;
• jei teka benzinas, variklio nepaleiskite ir patraukite suprietaisą nuo vietos, kurioje degalai išsipylė; žiūrėkite, kad nekiltų gaisro pavojus, kol degalai neišsi-vadės ir bezino garai neišsisklaidys.
• Greitai išvalyti kiekvieną benzino žymę patekusią ant prietaiso ar ant žemės;
• Neužvesti prietaiso toje vietoje kur yra išsiskirstęskuras;
• išvengti kontaktų su indumentais kuriuose yra pa- tekusio kuro, tuo atveju pakeisti indumentus preš už- vedant variklj;
  – visada ir gerai užsukite bako ir benzino talpos kamščius.
  3) Pakeiskite sugadintus ar defektuotus duslintuvus.
  4) Prieš naudojima, gerai patrikrinti prietaisą ir ypač:
  o- Akceleratoriaus ir saugos svirtys turi būti laisvam ju- i dėjime, nespaudžiant ir atleidus automatiškai turi su- as-grizti į neutralią poziciją.
• Jei néra įspausta saugumo svirtis, akceleratoriaus svirtis turi išslikti blokuota;
• Variklio sustabdymo jungiklis turi lengvai judėti iš vienos pozicijos į kitą;
• Bet kokios kibirksties išvengimui, elektros laidai, o ypač žvakės laidas turi būti vientisi. O dangtelis teisingai sumontuotas ant žvakės;
• Prietaiso veržlės, varžtai ir apsaugos turi būti švarūs ir sausi bei tvirtai sutvirtinti ant įrenginio;
  – pjovimo mechanizmai niekada neturi būti pažeisti.
  5) Užsitikrinti taisyklingą rankenų poziciją ir diržų su- tvirtinimo tašką, bei gerą prietaiso pusiausvyrą.
  rš Prieš pradedant darbą, užsitikrinti, kad apsaugos atitiktų pjovimo mechanizmą ir būtų gerai sumontuo-
  7) Gerai apžiūrėti visą darbo teritoriją ir pašalinti viską kas galėtų būti užkliudyta prietaisu arba sugadintų pjovimo grupę bei variklj (akmenis, šakas, geležinius laidus, kaulus ir tt.).

B) PASIRUOŠIMAS

1) Darbo metu, naudoti atitinkamą apsirengimą kuris C) DIRBANT apsaugotų naudotoją nuo susižeidimų.

• Naudoti apsaugai pritaikytą apsirengimą, skirtą nuo 1) Neužveskite variklio nedidelėje erdvėje, kur gali sujsipjovimų. sukaupti pavojingų anglies monoksido dūmų.
• Dévěti šalmą, pirštines, apsauginius akinius, kaukes2) Dirbkite tik dienos šviesoje arba esant geram dirbnuo dulkių ir atitinkamą nuo paslydimo avalynę. tiniam apšvietimui.
• Naudoti ausines klausos apsaugai. 3) Pasirinkti stabilią stovėjimo poziciją:
• Nedėvėti šalikų, marškinių, grandinėliu ir kitų paka-- Bet kokuu atveju išvengti darbo ant šlapios ar slidžios

žemės, taip pat ant nelygaus paviršiaus bei statau šlaito kur nėra garantuojamas operatoriaus stabilumas darbo metu;

- nebėgioti, o vaikščioti atsargiai atsižvelgiant j galimas kliūtis ar žemės nelygumus.

- įvertinti galimas dirbamos žemės rizikas pasirūpinti pačių saugumu, ypač ant pakalnių, nuolaidaus, sli-daus ar nelygios žemės.

- Ant pakalnių dirbti skersai, niekada kylant ar leidžiantis visada latakiai išlaikant pjovimo mechanizmus.

4) Užvesti variklj, kai prietaisas yra tvirtai blokuotas:

- variklj užvesti mažiausiai 3 metrų atstumu nuo kur jpilimo vietos;

- užsitikrinti, kad kiti asmenys būtų mažiausiai 15 metrų spinduliu nuo prietaiso veikimo arba 30 metnuo pavojingesnių pjovimų;

- Nenukreipti duslintuvo, taigi duju išmetimo link degiuju medžiagu;

5) Nekeiskite variklio nustatymu, neleiskite varikliu dirbti per dideliu apsisukimu réžimu.

6) Nenaudoti prietaiso pernelyg didelėms galioms ir nenaudoti mažo prietaiso per dideliems darbams; adekvataus prietaiso naudojimas sumažina rizikas ir pagerina darbo kokybę.

7) Užsitikrinti, kad minimalus prietaiso rèžimas yra toks, kuriuo neleidžiama judėti pjovimo mechanizmui ir po pagreitinimo, variklis netrukus sugrįžtų iki minimalaus greičio.

8) Laikytis atsargumo, kad ašmenys neatsitrenktų i pašalinius kūnus ir išsikišimus atsiradusius dėl peilių sukimosi.

9) Darbo metu prietaisą visada laikykite pritvirtintą ar dirżu.

10) Variklis sustabdomas:

- kaskart, kai prietaisas paliekamas be priežiūros.

- prieš pildami degalus.

- vietos pakeitimai darbo teritorijoje.

11) Sustabdykite variklj ir atjunkite žvakės laidą:

- prieš tikrindami prietaisą, valydami ar ją prižiūrė-dami;

- kai susidūrète su kokuu nors kliuviniu. Patikrinkite, prietaisas nenukentėjo ir, prieš vėl naudodamiesi prietaisu, atlikite būtinus remonto darbus;

- jeigu prietaisas pradeda netaisyklingai vibruoti: tuo atveju būtina netrukus atrasti vibravimo priežastį ir pasirūpinkite būtinais patikrinimais Specializuotame Paslaugų Centre;

- kada nesinaudojama prietaisu.

D) PRIEŽIŪRA IR SANDĖLIAVIMAS

sintuvą ir degalų laikymo vietą tokiame sandėlyje, kur nesirastų pjuvenų, liekanų, sausų šakų, lapų ir perne- lyg daug riebalų; patalpoje nepalikti konteinerio su nu- pjautom medžiagom.

5) Jei baką reikia ištuštinti, atlikite šį veiksmą atvirame ore, kai variklis yra atvėsęs.

6) Dibant su pjaunančiais mechanizmais visada dévėti darbines pirštines.

7) Saugumo sumetimais niekada nenaudokite prietaiso, kai jos dalys yra susidėvėjusios arba pažeistos. Jei negalima pataisytī, detalės būtina ją pakeisti. Naudoti tik originlalias pakeitimo dadis. Kitokios kokybės detalės gali pakenkti prietaisui arba jo būklei. Visi pjovimo mechanizmai turi būti mar- kiruoti gamintojo kaip taipogi maksimalus darbo grei-

8) Prieš padedant prietaisą, užsitikrinti, kad išimtas raktas arba pašalinti eksploatacijai naudojami reikmenys.

i9) Prietaisą laikyti toli nuo vaikams prieinamos vietos!

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia išjudinti prietaisą vežti ar išjudinti, reikia:

- Išjungti variklj, palaukti visiško pjovimo mechanizmo sustojimo, nuimti žvakės dangtelį;

- uždėti pjovimo mechanizmo apsaugas;

- Paimti prietaisą uż rankenų ir nukreipti pjovimo mechanizmą i priešingą ėjimo kryptį.

2) Kai prietaisas vežamas transportu, būtina prietaisą pastatyti i tokią poziciją kurioje išliktų stabiliai bluo-kuojamas, taip išvengiant apsivertimų su galimybe ji pažeisti ar benzino išsiliejimui.

Vadovėlio tekste kai kurie paryškinti paragrafai yra labai svarbūs, jie pažymėti skirtingais paryškinimais kuaių reikšmės yra šios:

PASTABA

arba

SVARBU

Pateikiami patikslinimai arba

kiti duomenys, susiję su tuo, kas jau buvo nurodyta, kad nebūtų pakenkta prietaisui ar neatsirastų gedimų.

1) Norėdami būti tikri, kad prietaisas patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti. Nuolatir prietaiso priežiūra - pagrindinė taisyklė, norint, kad prietaisas būtų saugus ir dirbtų kokybiškai.

2) Nestatykite prietaiso, jei bake yra benzino, i patalpa, kurioje benzino garai galètu susidurti su liepsna kibirkštimi ar stipriu šilumos šaltiniu.

3) Prieš statydami prietaisą j bet kokią patalpą, palau-kite, kol atauš variklis.

4) Užsidegimo rizikos sumažinimui išlaikyti variklj, dus-

DÉMESIO!

Nesilaikydami galite susiža-

loti patys ar sužaloti kitus.

⚠️ PAVOJUS!

Nesilaikydami galite rimtai

susižaloti patys ar sužaloti kitus, netgi mirtinai.

4. PRIETAISO MONTAVIMAS

SVARBU

Prietaisas pateikiamas su kai

kuriais išmontuotais komponentais ir su degalų tuščiu bakeliu.

DÉMESIO!

Visada dévèti standžias

darbines pirštines dirbant pjovimo mechaniz-mais. Labai atidžiai montuoti komponentus laikantis saugumo ir veiksmingumo; bet kokių dvejonių atveju susisiekti su jūsų Pardavėju.

• Peilis 3 arba 4 kampų (Pav. 4)

DÈMESIO!

nes ir sudéti peilio apsaugą.

• Išmontuoti peilj (jeigu sumontuotas) kaip nurodyta paragrafe 4.
• Apsauga yra pritvirtinta prie krumplinės pavaros (2) keturiais varžtais (3).

• Gijos galvutė (Pav. 5)

1. PRIETAISO PAPILDYMAS

1a. Modeliai "MONO" (Pav. 1)

• Pastatyti viršutinę dalj (2) su priekinės rankenos barjeru ant transmisijos koto (1).
• Suvienyti apatinį gaubtelį (4) įvedant kištuką (4a) į vieną iš trijų angelių numatytų ant transmisijos_koto.
• Iki dugno suveržti varžtus (5).

⚠️ DÊMESIO!

Kai naudojamasi gijos gal-

vute, reikalinga, kad visada būtų sumontuota pagalbinė apsauga, su gijos nupjovimo pei-liuku.

a) Išmontuoti peilj (jeigu sumontuotas) kaip nurodyta paragrafe 4.

S- Apsauga yra pritvirtinta prie krumplinės pava- ros (2) keturiais varžtais (3).

- Sumontuoti pridėtinę apsaugą (4) priveržiant ją užstrigimu prie apsaugos (1).

1b. Modeliai "DUPLEX" (Pav. 2)

• Atveržti varžtus (5) ir nuimti gaubtelj (4) nuo su- porto (2).
• Įterpti rankeną (1) į terpę esančią ant suporto ant transmisijos koto (3), atsižvelgiant, kad komandos būtų dešinėje pusėje.
• Sumontuoti tarpiklj (4), iki dugno suveržiant varz tus (5).

• Prikabinti komandų apkabą (6) prie tam skirto laidų laikiklio (7).

• PJOVIMO MECHANIZMU ISMONTAVIMAS (2) IR SUMONTAVIMAS

¿-⚠ DÈMESIO!

Naudoti pjovimo mecha-

nizmus tik originalius arba patvirtintus Gamintojo.

2. KOTO MONTAVIMAS

(modeliai su atskiriamais kotais - Pav. 3)

• Ištraukti stabdymo stipiną (5) ir žemesnę koto dalį stumti (4) iki kol atsiras stipino užsifiksavimo garsas (6) koto angoje (5). Įterpimas gali būti palengvintas lengvai sukant žemesnę dalį (4) abejose pusėse; pilnas įterpimas pasižymi, kai stipinas (5) visiškai sugrižta į poziciją.
• Pilnai jterpus, iki dugno prisukti galvelę (7).

• Peilis 3 arba 4 kampų (Pav. 6)

DÉMESIO!

nes ir sudéti peilio apsaugą.

PASTABA

Gaubto veržlė (5) turi kairiają

briaunelę ir turi būti atsukama laikrodžio rodyklės kryptimi ir prisukama kryptimi prieš laikrodžio rodyklę.

3. APSAUGU MONTAVIMAS

DÉMESIO!

Kiekvienas pjovimo me-

chanizmas turi specifinę apsaugą. Niekada nenaudoti kitokių apsaugų nei yra skirtos kiek-vienam pjovimo mechanizmui.

• Idēti turimą raktą (2) krumplinės pavaros tam skirtą angą (3) ir sukti ranka peilį (1) kol raktas jeis į vidinę angą, blokuojant sukimąsi.
• Nuimti smaigę (4) ir atsukti verzłę (5) laikrodžio rodyklės kryptimi.
• Išmauti poveržlę (6) ir išorinę movą (7) taigi nuimti ašmenį (1).

Montavimui,

Montavimui,

• Užsitikrinti, kad vidinės movos grioveliai (8) tiks-liai sutiktų su krumpline pavara (3).
• Sumontuoti peilj (1) ir išorinę movą (7).
• Atgal sumontuoti poveržlę (6) ir verzle (5) pri-veržiant ją iki dugno prieš laikrodžio rodyklę.
• Atgal jstatyti smaigę (4) ir sulenkti abu galus.
• Nuimti raktą (2) taip sugražinant peilio sukimąsi.

Užsitikrinti, kad vidinės movos grioveliai (4) tiksliai sutiktų su krumpline pavara (3).
Atgal sumontuoti gijos galvutę (1), sukant jį iki dugno prieš laikrodžio rodyklę.
Nuimti raktą (2) taip sugražinant ašies sukimąsi.

• Gijos galvutė (Pav. 7)

PASTABA

Gijos galvutė turi kairiają

briauną ir turi būti atsukama laikrodžio rodyklės kryptimi ir prisukama prieš laikrodžio rodyklę.

• Ideti turimą raktą (2) i krumplinės pavaros tam skirtą angą (3) ir sukti ranka peilį (1) kol raktas jeis i vidinę angą, blokuojant sukimąsi
• Nuimti gijos galvutę (1) atsukant laikrodžio rodyklės kryptimi.

• patikrinti, kad ant prietaiso ir pjovimo mechanizmų nebūtų atsiveržusių veržlių;
• patikrinti, kad pjovimo mechanizmas nebūtų pažeistas ir, kad metaliniai peiliai 3 kampų (jeigu montuoti) būtų gerai priveržti;
• Patikrinti, kad oro filtras būtų švarus;
• Patikrinti, kad apsaugos būtų gerai sutvirtintos efektyvios;
• Patikrinti rankenu implantavimą.

• Benzino charakteristikos

Naudoti benziną be švino (žaliasis benzinas) su oktaniniu skaičiu ne žemesniu už 90 N.O.

SVARBU

Žaliasis benzinas laikomas

itjiau nei 2 ménesius bake palieka nuosédas. Visada naudoti tik šviežų benziną!

• Alyvos charakteristikos

Naudoti tik sintetinę aukštos kokybės alyvą, skirtą dviejų fazių varikliams.

MIŠINIO PARUOŠIMAS

Šis prietaisas turi dviejų fazių variklj kuriam reika-apsaugą. lingas benzino ir tepalinės alyvos mišinys.

SVARBU

Vien tik benzino naudojimas

pažeidžia varikji ir už tai neatsakoma prietaiso garantiniu būdu.

SVARBU

Norint išlaikyti gerą prietaiso

veiksmingumą ir mechaninių organų ilgą tarnavimą, naudoti tik degalus ir kokybišką alyvą.

Jūsų pardavimo punktuose yra alyvos skirtos bū- tent šio tipo varikliams, galinčios garantuoti ilgalaikę

Šios alyvos naudojimas sudaro 2% mišinio sudėties, sudaryta iš 1 dalies alyvos kas 50 dalių benzino.

• Mišinio paruošimas ir laikymas

PAVOJUS!

Benzinas ir mišinys yra

degūs!

• Benziną ir mišinį laikyti atitinkamuose de-galu bakuose, saugiose patalpose, toli nuo šilumos šaltinių ir atvirų liepsnu.
• Nepalikti vaikams prieinamose vietose.
• Nerūkyti ruošiant mišinį ir išvengti benzino garų išsisklaidymo.

SVARBU

Kas kartą išvalyti benzino ir

mišinio bakus taip pašalinant esančias nuosėdas.

DEGALŲ UŽPILDYMAS

Lentelėje nurodyti benzino ir alyvos kiekiai naudojami ruošiant mišini pagal naudojamos alyvos rūšį

Benzinas Sintetinė alyva 2 Fazių
litrai litrai	cm	^3
1 0,02	20
2 0,04	40
3 0,06	60
5 0,10	100
10	0,20	200

Mišinio paruošimui:

• l atitinkamą baką jpilti mażdaug pusė kiekio zino.
  – Pridėti visą alyvą pagal lentele.
• Supilti likusj benziną.
• Užsukti kamštį ir gerai sukratyti.

SVARBU

Mišinys turi senėjimo savy-

bę. Neruošti dideliu kiekiu taip išvengiant nuosėdu susidarymo.

SVARBU

Laikyti atskirai gerai atski-

riant benzino ir mišinio bakus, taip išvengiant supainioti naudojimo metu.

▲ PAVOJUS!

Nerūkyti pilant degalus ir

išvengti benzino garų išsisklaidymo.

⚠️ DÈMESIO!

Atsargiai atidaryti bako

dangtelj nes viduje galètu būti susikaupusio slégio.

Prieš degalų užpildymą:

• Gerai sukratyti mišinio baką.
• Prietaisą stabiliai pastatyti tokioje pozicijoje, kad degalų bakelio dangtelis būtų viršuje.
• Nuvalyti bakelio dangtelj ir aplinkinę zoną taip išen- vengiant, kad purvas nepatentų į vidų.
• Iš leto atidaryti degalų bakelio dangtelį taip leidžiant išeiti susikaupusiam slėgiui. Vykdyti degalų užpilimą, išvengti užpildyti bakelį iki pat viršaus.

DÈMESIO!

Visada užsukti degalų ba-

kelio dangtelj, užveržiant iki galo.

⚠️ DÈMESIO!

Greitai išvalyti kiekvieną

mišinio démę patękusią ant jrenginio ar ant žemės, ir nepajungti variklio kol benzino garai néra visiškai išnykę.

6. PAJUNGIMAS - NAUDOJIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO UŽVEDIMAS

DÉMESIO!

Variklio užvedimas turi

būti įvykdytas mažiausiai 3 metrai nuo degalu užpildymo vietos.

Prieš užvedant variklj:

• Pastatyti prietaisą stabilioje pozicijoje ant žemės.
• Nuimti peilio apsaugą (jeigu uždėta).
• Užistikrinti, kad peilis (jeigu uždėtas) neliečia žemės ar kitų objektų.

- Šaltas užvedimas

PASTABA

"Šaltu užvedimu" vadinamas

užvedimas kai jis vykdomas praėjus mažiausiai 5 minutėms nuo variklio sustabdymo arba po degalu užpildymo.

Variklio užvedimas (Pav. 8):

1. Paspasti blokavimo svirttelę (3), aktyvinti akceleratorių (2) ir laikant šioje pozicijoje, nuvesti jungiklj (1) į poziciją «START», taigi atleisti svirtelę (3) ir akceleratorių (2).

2. Veikti starteriu, sukant svirtelę (5) i poziciją «CHOKE».

3. Paspausti užpildymo (primer) mechanizmo mygtuką (6) 3-4 kartus taip paduodant degalu srove.

4. Tvirtai laikyti prietaisą ant žemės, su viena rar ant variklio visumos, kontrolės išlaikymui užvedant variklj (Pav. 9).

SVARBU

Norint išvengti deformaciju, transmisijos kotas neturi būti naudojamas kaip at- rama rankai ar kelieniui užvedimo metu.

1. Lėtai traukti užvedamają rankenėlę 10-15 cm, kol atsiras tam tikras pasipriešinimas, taigi traukti užtikrintai keletą kartų kol pagaus pirmus rezultatus.

SVARBU

Norint išvengti sutrikimų, netraukti lyno visu jo ilgiu, neslinkinti angos pakraščiu ir tolygiai atleisti rankenėlę, išvengiant ją sugražinti nekontroliuojamu būdu.

1. Dar kartą paktraukti užvedamają rankenėlę, kol bus išgautas reguliarus variklio užvedimas.

DÈMESIO!

Variklio užvedimas su jvestu starteriu provokuoja pjovimo mechanizmo judėjimą, kuris sustoja tik ištraukiant starterį.

VARIKLIO NAUDOJIMAS (Pav. 8)

Pjovimo mechanizmo greitis sureguliuotas nuo ak- kaleratoriaus komandos (2), esancio ant galinės rankenos (4) arba ant dešinės valdymo rankenos (4a).

Akceleratoriaus veikimas yra jmanomas tik tuo atveju jei vienu metu būna įspausta blokavimo svirtelė (3).

Judesys iš variklio i transmisijos ašj perduodamas per didelę išcentrinę jėgą kuri neleidžia ašiai judėti varikliui veikiant minimaliu greičiu.

DÉMESIO!

Nenaudoti prietaiso jeigu

pjovimo mechanizmas juda varikliui veikiant minimaliu greičiu, tokiu atveju reikia susisiekti su jūsų Pardavėju.

Teisingas darbo greitis išgaunamas su iki dugno įspausta akceleratoriaus svirtele (2).

SVARBU

Per pirmas 6-8 veikimo va-

landas išvengti variklio naudojimo iki maksimalaus greičio.

1. Kai tik užvedamas variklis, ištraukti starterj su- VARIKLIO IŠJUNGIMAS (Pav. 8) kant svirtelę (2) j pozicija «RUN».
2. Trumpai aktyvinti akceleratorių (2), norint nu- vesti variklj i minimalų režimą, su jungikliu (1), kuris savaime nusikreipia i poziciją «RUN».
3. Prieš dirbant prietaisu leisti veikti varikliui minimaliu greičiu bent 1 minutę.
   Variklio sustabdymas:

SVARBU

Jeigu užvedamojo lyno rankenėlė naudojama pakartotinai su įvestu starteriu, variklis gali užsilieti ir taip gali būti sudėtinga užvesti variklj.

VARIKLIO IŠJUNGIMAS (Pav. 8)

• Atleisti akceleratoriaus komanda (2) ir leisti veikti varikliui minimaliu greičiu mažiausiai keletą sekundžių.
• Nustatyti jungiklj (1) i poziciją «STOP».

DÉMESIO!

Po akceleratoriaus nusta-

tymo minimaliam greičiui, praeina keletas sekundžių kol pjovimo mechanizmas visiškai nustoja suktis.

Variklio užsiliejimo atveju, patekusių degalų pašalinimui išardyti žvakę ir lengvai traukti užvedamojo lyno rankenėlę; taigi nusausinti žvakės elektrodus ir sumontuoti atgal ant variklio.

- Šiltas užvedimas

Šiltam variklio užvedimui (netrukus po variklio su- stabdymo):

- Nustatyti jungiklj (1) i pozicija «RUN», taigi sekti ankstesnės procedūros punktus 4 - 5 - 6 - 9 .

Aplinkinių ir aplinkos atžvilgiu:

• Išvengti, kad tai taptų trukdymo priemonė.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
• Kruopščiai laikytis vietiniu normų pašalinant tepalinę alyvą ir benziną, sugadintas dalis ar bet kokius kitus elementus kurie gali įtakoti aplinką.

DÉMESIO!

Prailgintas vibracijos išlaikymas gali sukelti susižalojimų ir neuro kraujagyslių sutrikimų (žinomų kaip Raynaud fenomenas “arba baltoji ranka”) ypač kas kenčia trukdymais. Simptomai gali paliesti rankas, pulsus ir pirštus, ir pasireiškia su jausmingumo praradimu, sustingimu, niežuliu, skausmu, spalvos pakeitimu, ar odos struktūriniu pasikeitimu. Šie efektai gali būti išplečiami nuo žemos aplinkos temperatūros ir/arba nuo per stipraus įsikibimo į rankeną. Pastebėjus simptomus, reikia sumažinti darbą prietaisu ir pasitarti su gydytoju.

PAVOJUS!

Šio jrenginio akceleravimo įranga generuoja nežymų elektromagnetinį lauką, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Medicininių priemonių nešiotojams, patariama konsultuotis pas gydytoją arba tų pačių priemonių gamintoją, prieš naudojant įrenginį.

DÉMESIO!

Darbo metu dévèti atitinkamą apsirengimą. Jūsų pardavėjas gali su-teikti reikiamą informaciją apie tinkamiausias apsaugines priemones garantuojančias darbo saugumą.

PETNEŠU NAUDOJIMAS (Pav. 10)

DÈMESIO!

Prietasas turi būti naudojamas visada prikabintas ant taisyklingai dėvimų petnešų. Dažnai patikrinti greito atsegimo sagties efektyvumą kuria galima greitai atlaisvinti prietaisą nuo diržų pavojingos situacijos atveju.

Jeigu prietaise numatyta daugiau prisegimo angų, naudoti patogiausia kuriuo būtu galima išlaikyti prietaiso pusiausvyrą darbo metu.

Visada dėvėti petnešas atitinkančias prietaiso svorį ir naudojamą pjovimo mechanizmą.

• su prietaisais mažesnio nei 7,5 kg svorio turinčiais gijos galvutę arba su 3 arba 4 kampų peiliais, gali būti naudojami modeliai su vienu ar dvigubu diržu.
• su jrenginiais didesnio nei 7,5 kg, turi būti naudojamas modelis su dvigubu diržu.

- Modeliai "MONO" su vienu diržu

Diržas (1) turi pereiti virš kairiojo peties, link dešiniojo klubo.

• Modeliai su dvigubu diržu

Dvigubas diržas (2) neturi būti dévimas su:

• stovas ir mašinos sagties apkaba randasi dešinėje pusėje (2.1);
• atsegimu priekyje (2.2);
  – diržų susikryžiavimu ant operatoriaus nugaros (2.3);
• jungtis taisyklingai prisegta prie kairiosios pusės (2.4).

Diržai turi būti ištempti taip, kad svoris tolygiai pasiskirstytų ant pečių.

PRIETAISO NAUDOJIMO BÜDAI

DÉMESIO!

Darbo metu, prietaisas visada turi būti trvirtai laikomas dvejomis ran-komis, laikant variklio visumą dešinėje kūno pusėje ir pjovimo grupė žemiau už diržo liniją.

DÉMESIO!

Jeigu darbo metu peilis blokuojasi, reikia greitai sustabdyti variklj. Visada būti atidiems kontrsmūgiui (kickback) kuris gali pasireikšti jeigu peilis sutinka kliūtį kaip (pagaliai, šaknys, šakos, akmenys ir t.t.). Išvengti, kad peilis lietūsi su žeme. Kontrsmūgiai provokuoja sunkiai kontroliuojamus peilio atsimušimus, taip provokuojant prietaiso kontrolės praradimą, statant į pavojų operatoriaus saugumą ir sukeliant nuostolių pačiam prietaisui.

Prieš pirmą kartą vykdant pjovimo darba, patartina susipažinti su prietaisu su tinkamiausiomis pjovimo technikomis bandant taisyklingai dévėti petunešas, tvirtai laikyti prietaisą ir vykdyti darbo reikalaujamus judesius.

Petnešos turi būti dévimos prieš pritvirtinant prietaisą prie atitinkamo pritvirtinimo diržai turi būti su reguliuoti pagal operatoriaus kūno aukštį.

- Pjovimo mechanizmo pasirinkimas

Pasirinkti pjovimo mechanizmą labiausiai tinkamą darbui atlikti, pagal šiuos nurodymus:

• 3 kampų peilis tinkamas žabams ir mažiems brūzgynams iki 2 cm diametro;
• 4 kampų peilis tinkamas standžios žolės pjo-vimui, ant ištisų paviršių;
• gijos galvutė gali pašalinti aukštą žolę ir nesu-medėjusius augalus netoliese tvorų, sienų, pa-matų, šaligatvių, aplink medžius ir t.t. arba visiš kai išvalyti tam tikrą sodo vietą.

Sudėtingesniems pjovimams, gali būti naudinga pakreipti apie 30° i kairę laikiklio galvutę.

DÉMESIO!

Neveikti šiuo būdu jeigu yra galimybė išprovokuoti objektų svaidymą pakenkti asmenims, gyvūnams ar sukelti nuostolių.

Tikslus pjovimas (karpymas)

DARBO TECHNIKOS

Laikyti prietaisą lengvai pakreiptą taip, kad išorinė gijos galvutė neliestų dirvos ir pjovimo linija būtu norimam taške, visada laikant pjovimo mechanizmą toli nuo operatoriaus.

a) 3 kampų peilis (Pav. 11)

Pradėti pjovimą nuo augalo viršaus, leidžiantis pjaunamu peiliu tokiu būdu, palaipsniui smulkinant šakas.

b) 4 kampų peilis (Pav. 12)

• Pjovimas ties tvora / pamatais (Pav. 14)

Lėtai priartinti gijos galvutę prie tvoros, kuoliukų, ak- tmenų, sienų ir t.t be stipraus prisilietimo.

Jeigu gija susiduria su kliūtimi gali nutrūkti ar su- sdėvėti; jeigu lieka jsipainiojusi į tvorą, gali šiurkš- čiai nutrūkti.

Veikti prietaisu kaip tradicine dalge, arkiniu jude-siBet koku atveju, pjovimas aplink šaligatvius, pa-60-90°, išeinant iš žalumos ir taip tęsiant. matus, sienas ir t.t. gali sukelti didesnį už normalų

c) Gijos galvutė

DÈMESIO!

Naudoti TIK nailonines gijas. Metalinių plastikinių ir/arba netinkamų galvutei gijų naudojimas, gali sukelti rimtų susižalojimų.

Naudojimo metu, patartina sustabdyti variklj ir per iodiškai nuimti apsisukusia aplink prietaisą žolę, taip išvengiant transmisijos koto perkaitimo, dėl jsivėlusios žolės po apsauga.

Nuimti jsivėlusią žolę su atsuktuvu leidžiant, kad ko- tas taisyklingai atauštų.

• Pjovimas aplink medžius (Pav. 15)

Eiti aplink medj iš kairės link dešinės, lėtai prisiartinant prie kamienų neužkakabinant gijos į kamieną ir išlaikant galvutę lengvai pakreiptą į priekį.

Turėkite omenyje, kad nailoninė gija gali nupjauti ar -sugadinti mažus krūmus ir, kad nailoninės gijos susidūrimas su krūmų kamienais ar minkšta me- džių žieve gali sugadinti augalą.

• Gijos ilgio reguliavimas darbo metu (Pav. 16)

DÈMESIO!

Nenaudoti prietaiso šlavimui užkemšant gijos galvutę. Variklio galingumas gali sviesti objektus ir mažus akmenėlius iki 15 metru arba sukelti nuostolių provokuojant susižalojimus asmenims.

Šis prietaisas aprūpintas galvute "Trinktelk & Eik" (Tap & Go).

Norint išleisti naują giją, trinktelti gijos galvutę i dirvą su varikliu maksimaliu greičiu; gija išleidžiama automatiškai ir peiliukas nupjauna išeinamą ilgi.

Veikti regulariu ējimu, arkiniu judesiu panašiu į trā Pabaigus darba: dicinės dalgės, neužkemšant gijos galvutės veiksmo metu. – Sustabdyti var

Pirmiausiai pabandyti pjauti tinkamą aukštį maža- me plote, kad vėliau išgautumėte tolygų pjovimo aukštį išlaikant gijos galvutę atitinkamu atstumu nuo dirvos.

• Sustabdyti variklj kaip tai nurodyta anksčiau (skyr. 6).
• Palaukti pjovimo mechanizmo sustojimo ir su- montuoti peilio apsaugą.

8. PRIEŽIŪRA IR LAIKYMAS

Taisyklinga priežiūra yra pagrindinis dalykas norintKad būtų išvalytas filtras: išlaikyti ilgam prietaiso veiksmingumą ir saugumą.

DÈMESIO!

Priežiūros operaciju me-

tu:

• Nuimti žvakės gaubtą.
• Palaukti kol variklis bus tinkamai ataušes.
• Operacijoms su peiliais naudoti apsaugines pirštines.
• Laikyti sumontuotas peilio apsaugas, iš-skyrus atvejus kai dirbama su peiliu.

• Neisklaidyti aplinkoje alyvos, benzino ar kitoių įtakojančių medžiagų.

• Paspausti mygtuką (1) atversti dangtelį (2) ir nuimti filtruojantį elementą (3).

• Nuplauti vandeniu ir muilu filtruojantj elementą (3). Nenaudoti benzino ar kitų tirpiklių.
  – Leisti filtrui išdžiūti atvirame ore.
• Sumontuoti filtruonatį elementą (3) ir uždaryti dangtį (2) spaudžiant iki dugno, kol bus išgau-namas spragtelėjimas.

ŽVAKĖS PATIKRINIMAS (Pav. 18)

Periodiškai, išardyti ir metaliniu šepetėliu išvalyti žvakę pašalinant galimas nuosėdas.

Patikrinti ir sugražinti teisingą atstumą tarp ekektrodų.

Sumontuoti atgal žvakę ir su tam skirtu raktu pri-veržti iki dugno.

CILINDRAS IR DUSLINTUVAS

Sumažinant užsidegimo riziką, dažnai su oro pa kompresu valyti cilindro briaunas ir iš duslintuvo pašalinti susikaupusias pjuvenas, šakeles, lapus bei kitas liekanas.

Elektrodų perdegimo arba izoliatoriaus gedimo atveju, bei kas 100 valandu veikimo, žvakė turi būti pakeista į kitą analogišką žvakę.

KARBIURATORIAUS REGULIAVIMAS

UŽVEDIMO GRUPĖ

Karbiuratorius fabrike yra sureguliuotas tokiu būdu, kad būtų galima išgauti geras ekspoatacines sa- vybes kiekvienoje naudojimo situacijoje, su mini-

Kad būtų išvengta perkaitimo ir žalos varikliui, vė-maliu kenksmingų dujų išskyrimu, atsižvelgiant į sinamojo oro grotelės turi būti visuomet švaros ir įstatymų nustatytas normatyvas. valytos nuo pjuvenų ir kitų liekanų.

Blogo veikimo atveju, kreipkitės į Jūsų Pardavėją

Užvedamojo lyno rankenėlė turi būti pakeista esankarbiuracijos ir variklio patikrinimui. pirmiems jos gedimo požymiams.

ITVIRTINIMAI

Periodiškai patikrinti, ar visi varžtai ir veržlės prisu bei ar rankenos gerai pritvirtintos.

- Minimalaus greičio reguliavimas

DÉMESIO!

DEMESIO! Pjovimo mechanizmas neturi judéti su varikliui veikiant minimaliu greičiu. Jeigu pjovimo mechanizmas juda varikliui veikiant minimaliu greičiu, reikia susisiekti su jūsų Pardavėju.taisyklingam variklio sureguiavimui.

ORO FILTRO VALYMAS (Pav. 17)

SVARBU

Oro filtro valymas yra svar-

bus norint išlaikyti gerą ir ilga prietaiso ekspoataciją. Kad variklis nebūtų nepataisomai pažeistas, ne-dirbkite be filtro ar su pažeistu filtru.

KRUMPLINÉ PAVARA (Pav. 19)

Sutepti su ličio tepalu. Nuimti varžtus (1) ir sutepti tepalu sukant ašj iki kol tepalas pradės išeiti; taigi

Valymas turi būti atliekamas kas 15 darbo valandątgal sumontuoti varžtus (1).

3 arba 4 KAMPU PEILIO GALANDIMAS (Pav. 20)

DÈMESIO!

Dévěti apsaugines pírštines Jeigu galandimas vyksta neišmontuojant peilio, nuimkite žvakės dangtelį.

Galandimas turi būti vykdomas atsižvelgiant i peilio tipologija ir pjoviklius, naudojant plokščia dildę ir veikiant vienodu būdu ant kiekvieno kampo.

Nuorodos taisyklingam galandimui nurodytos 20 Pav.

A = Klaidingas galandimas
B = Galandimo limitai
C = Klaidingi nevienodi kampai

Svarbu, kad po galandimo būtų išlaikoma taisyklinga pusiausvyra.

Peiliai su 3 arba 4 kampais yra naudojami iš abiejų pusių. Kai viena kampų pusė yra susinaudojusi, lima apversti ir naudoti kitą kampų pusę.

DÈMESIO!

Peilis niekada neturi būti taisomas, bet būtina jī pakeisti kai tik paste-bimi lūžimai arbai kai viršijamas galandimo limitas.

GIJOS GALVUTÈS PAKEITIMAS (Pav. 21)

- Sekti paveikslėlyje nurodytą seką.

GIJOS PJOVIMO PEILIUKO GALANDIMAS (Pav. 22)

• Nuimti gijos pjovimo peiliuką (1) nuo apsaugos (2), atveržiant varžtus (3).
• Fiksuoti gijos pjovimo peiliuką i spaustuvą ir pradėti galandimą naudojant plokščią dildę atsargiai išlaikant originalų pjovimo kampa.
• Sumontuoti atgal peiliuką ant apsaugos.

YPATINGI VEIKSMAI

Kiekviena nejtraukta šiame vadovėlyje priežiūros operacija turi būti atlikta tik pas prietaiso pardavėją.

Operacijos atliktos netinkamose struktūrose arba nekvalifikuotų asmenų įtraukia garantinės formos nutraukimą.

LAIKYMAS

Pabaigus kiekvieną darbo sesiją, kruopščiai išvalyti prietaisą nuo dulkių ir kitų liekanų, pataisytį arba pakeisti pažeistas dalis.

Prietaisas turi būti laikomas sausoje vietoje, neatšiauriose klimatinėse sąlygose, su taisyklingai su-montuota apsauga.

ILGALAIKIS NENAUDOJIMAS

SVARBU

Jeigu numatomas prietaiso nenaudojimo laikas viršija 2 - 3 mėnesius, reikia atlikti kai kuriuos veiksmus išvengiant kliūčių pradedant darba po ilgo laiko, arba išliekančių nuostolių varikliui.

ga-Sandėliavimas

Prieš padedant prietaisą:

• Ištuštinti degalų baką.
• Užvesti variklj ir laikyti jj užvestą minimaliu greičiu kol sustos, šiuo atveju sunaudojami bake likę degalai.
• Ataušinti variklj ir išardyti žvakę.
• I žvakės angą jpilti šaukštą naujos alyvos.
• Keletą kartų patraukti užvedamają rankenėlę taip išskirstant cilindre alyvą.
• Sumontuoti žvakę stūmokliu iki užgęsimo (matoma žvakės angoje kada stūmoklis pasiekia galutinį tašką).

- Sugrjžimas prie veiksmo

Prietaiso sugražinimas prie veikimo:

• Išimti žvakę.
  ra- Patraukti keletą kartų užvedamają rankenėlę taip ai pašalinant alyvos perteklių.
• Patikrinti žvakę kaip tai aprašyta skyriuje “Žvakės kontroliavimas”
• Parengti prietaisą kaip tai nurodyta skyriuje "Pa-siruošimas darbui".

9. GEDIMŲ NUSTATYMAS

KLIÜTIS TIKÉTINOS PRIEŽASTYS PATAISYMAS

1) Variklis neužsiveda arba neišlieka veikmingas	- Netaisiklinga užvedimo procedūra- Nešvari žvakė arba tarp elektrodų netinkamas atstumas- Užkimštas oro filtras- Karbiuracijos problemos	- Laikytis instrukcijų (žiūr.str. 6)- Patikrinti žvakę (žiūr.str. 8)- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr.str. 8)- Susisiekti su pardavėju
2) Variklis užsiveda, bet su maža galia	- Užkimštas oro filtras- Karbiuracijos problemos	- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr.str. 8)- Susisiekti su pardavėju
3) Variklis netaisiklingai veikia arba neturi galios	- Nešvari žvakė arba tarp elektrodų netinkamas atstumas- Karbiuracijos problemos	- Patikrinti žvakę (žiūr.str. 8)- Susisiekti su pardavėju
4) Variklis skleidžia per daug dūmų	- Neteisinga mišinio kompozicija- Karbiuracijos problemos	- Mišinio paruošimas pagal instrukcijas (žiūr.str. 5)- Susisiekti su pardavėju

10. TECHNINIAI DUOMENYS

Variklis .... 2 -jų fazių aušinimas oru Litražas / Galingumas

Mod. 28/326 .... 25,4 cm³ / 0,7 kW Mod. 33/336 .... 32,6 cm³ / 0,9 kW Mod. 44/346 .... 42,7 cm³ / 1,1 kW

Minimalus variklio sukimosi greitis

Mod. 28/326 ...... 2520-3080 apsukos/1'

Mod. 33/336 ...... 2520-3080 apsukos/1'

Mod. 44/346 2520-3080 apsukos/1'

Maksimalus variklio sukimosi greitis

Mod. 28/326 10000 apsukos/1'

Mod. 33/336 10000 apsukos/1'

Mod. 44/346 9500 apsukos/1'

Maksimalus prietaiso sukimosi greitis

Mod. 28/326 7800 apsukos/1'

Mod. 33/336 7800 apsukos/1'

Mod. 44/346 7400 apsukos/1'

Alyvos bako talpa

Mod. 28/326 650 cm ^3

Mod. 33/336 850 cm ^2

Mod. 44/346 950 cm ^2

Maksimaliai leistinas peilių diametras

Peilis 3 arba 4 kampų ....∅ 255 mm

Masè 1)

Mod. 28/326 6,8 kg

Mod. 28 J 7,3 kg

Mod. 28 D 6,9 kg

Mod. 28 JD 7,7 kg

Mod. 33/336 7,8 kg

Mod. 33 D 8,6 kg

Mod. 44/346 8,6 kg

Mod. 44 D 9,5 kg

Žvakė .... Torch L8RTC arba NGK-R BPMR7A arba ekvivalentiškas

Mišinys .... Benzinas: Alyva 2 fazių = 50:1 = 2% ir apraišų)

1) Masè pagal normatyvas ISO 11806-1

(be karbiuratoriaus, pjovimo mechanizmų

Išmatuotos vertės atitinkančios triukšmą ir vibracijas		Modelis
		B 28 SB 28 BJ 326 BJC 326 B 28 J SB 28 J	B 28 D B 28 JD SB 28 JD MB 2801 J MB 2802	B 33 SB 33 BJ 336 BJC 336	B 33 D SB 33 D MB 3302	B 44 SB 44 BJ 346 BJC 346	B 44 D SB 44D
Operatoriaus ausies akustinio slėgio lygis (EN ISO 22868)
su gijos galvute	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
su 3 kampų peiliu	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
su 4 kampų peiliu	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Pamatuotas ekvivalentinis akustinės galios lygis (EN ISO 22868)
su gijos galvute	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
su 3 kampų peiliu	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
su 4 kampų peiliu	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Matavimo netikslumas (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Perduodama vibracija rankai ant priekinės rankenos (“MONO”) (ISO 22867)
su gijos galvute	m/sec ^2	5,91	-4,40	-5,04	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
su 3 kampų peiliu	m/sec ^2	2,55	-3,62	-3,03	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
su 4 kampų peiliu	m/sec ^2	5,42	-5,19	-6,15	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Perduodama vibracija rankai ant galinės rankenos (“MONO”) (ISO 22867)
su gijos galvute	m/sec ^2	4,04	-3,45	-2,13	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
su 3 kampų peiliu	m/sec ^2	5,69	-3,04	-2,15	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
su 4 kampų peiliu	m/sec ^2	4,41	-4,59	-5,11	-
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Perduodama vibracija rankai ant kairės rankenos (“DUPLEX”) (ISO 22867) - ORIGINALI RANKENA
su gijos galvute	m/sec ^2	-1,81	-3,42	-4,49
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 3 kampų peiliu	m/sec ^2	-2,43	-2,94	-2,51
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 4 kampų peiliu	m/sec ^2	-6,25	-2,54	-3,42
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Perduodama vibracija rankai ant dešinės rankenos (“DUPLEX”) (ISO 22867) - ORIGINALI RANKENA
su gijos galvute	m/sec ^2	-2,49	-4,53	-1,94
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 3 kampų peiliu	m/sec ^2	-2,56	-4,16	-1,04
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 4 kampų peiliu	m/sec ^2	-6,45	-4,88	-2,92
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Perduodama vibracija rankai ant kairės rankenos (“DUPLEX”) (ISO 22867) - ALTERNATYVINĖ RANKENA
su gijos galvute	m/sec ^2	-2,94	-3,25	-2,90
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 3 kampų peiliu	m/sec ^2	-3,31	-2,40	-2,20
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 4 kampų peiliu	m/sec ^2	-5,67	-3,75	-2,56
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Perduodama vibracija rankai ant dešinės rankenos (“DUPLEX”) (ISO 22867) - ALTERNATYVINĖ RANKENA
su gijos galvute	m/sec ^2	-5,07	-3,81	-3,57
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 3 kampų peiliu	m/sec ^2	-6,61	-3,63	-3,24
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
su 4 kampų peiliu	m/sec ^2	-7,80	-4,22	-3,87
Matavimo netikslumas (2006/42/CE - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5

11. AKSESUARAI

Lentelėje pateikiamas visų esamų aksesuarų sąrašas, su nuorodomis kiekvieno prietaiso naudojimui, pažymėtais simboliu “*

sudarytus nuostolius. Dvejonių arba mažo kiekvieno aksesuaro specialybių pažinimo atveju, reikia susisiekti su asmeniniu pardavėju arba su specializuotu sodininkystės centru.

DÉMESIO!

Žiūrint j tai, kad aksesuaro

pasirinkimas, aplikavimas ir naudojimas yra naudotojo pilna autonomija atliekami veiksmai, tuo pačiu ir prisiimama atsakomybė už

	Kodas Modeliui	28/326/2801/2802 33/336/3302 44/346
	118801127/0	*	*	*
	118801418/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Kodas Modeliui	B 28 J
	118801754/0Gyvatvorių žirklės	*
	118801755/0118801756/0Genėjimo prietaisas	*

Cienījamais Pircēj,
