Tipo di prodotto	Decespugliatore
Marca	Alpina
Modello	B 28
Motore	2 tempi benzina
Potenza	1,1 kW
Cilindrata	28 cm³
Serbatoio carburante	0,6 L
Larghezza di taglio	42 cm
Tipo di taglio	Filo nylon o lama 3 denti
Peso	5,2 kg
Dimensioni (L x P x A)	180 x 30 x 30 cm
Alimentazione	Benzina miscela 2 tempi (40:1)
Accensione	Elettronica
Sistema antivibrazione	Sì
Livello sonoro	94 dB(A) (garantito)
Manutenzione	Pulire il filtro dell'aria dopo 10 h, candela ogni 50 h
Pulizia	Dopo ogni utilizzo, con un panno umido
Sicurezza	Arresto motore istantaneo, protezione mani, cavalletto
Pezzi di ricambio	Fili, lame, candele, filtri disponibili
Riparabilità	Indice di riparabilità 7,2/10

Domande frequenti - B 28 ALPINA

Come avviare il decespugliatore Alpina B 28?

Assicurarsi che il serbatoio contenga la miscela benzina-olio 2 tempi (40:1). Attivare lo starter, pompare l'innesco, tirare la corda di avviamento fino a quando il motore si avvia.

Quale miscela utilizzare per l'Alpina B 28?

Utilizzare una miscela di benzina senza piombo 95 e olio 2 tempi al 40:1 (25 ml di olio per 1 L di benzina).

Come sostituire il filo di taglio?

Scollegare la candela. Rimuovere il cappuccio della testina, srotolare il filo usato. Avvolgere un nuovo filo di diametro 2,4 mm nella direzione indicata, quindi rimontare.

Come pulire il filtro dell'aria?

Svitare il coperchio del filtro, estrarre l'elemento in schiuma. Pulirlo con acqua saponata, asciugarlo e imbevarlo di olio motore prima di rimetterlo.

Quali sono le precauzioni di sicurezza?

Indossare guanti, occhiali e scarpe chiuse. Non tagliare mai senza il carter di protezione. Attendere che l'utensile si fermi prima di manipolarlo.

Come mantenere la lama?

Dopo l'uso, affilare la lama con una lima. Controllare eventuali crepe. Sostituirla se danneggiata. Lubrificare l'asse della lama.

Cosa fare se il motore si spegne?

Controllare la miscela, il filtro dell'aria, la candela (distanza 0,6 mm). Se il problema persiste, svuotare il carburante e pulire il carburatore.

Qual è la larghezza di taglio massima?

La larghezza di taglio è di 42 cm con il filo nylon. Con la lama a 3 denti, è leggermente ridotta, circa 30 cm.

Dove trovare pezzi di ricambio?

È possibile ordinare pezzi presso rivenditori autorizzati Alpina, online o nei negozi di bricolage. Indicare il riferimento B 28.

Come conservare l'apparecchio in inverno?

Svuotare il serbatoio e far girare il motore al minimo fino all'arresto. Pulire l'apparecchio, lubrificare le parti mobili e riporlo in un luogo asciutto.

MANUALE UTENTE B 28 ALPINA

ITALIANO - Istruzioni Originali IT

ENGLISH - Translation of the original instructions (Istruzioni Originali) ....EN

FRANÇAIS - Traduction de la notice originale (Istruzioni Originali) ...... FR

HRVATSKI - Prijevod originalnih uputa (Istruzioni Originali) ...... HR

SVENSKA - Översättning av bruksanvisning i original (Istruzioni Originali) SV

vogliamo anzitutto ringraziarla per la preferenza accordata ai nostri prodotti e ci auguriamo che l'uso d'sta sua macchina le riservi grandi soddisfazioni e risponda appieno alle aspettative. Questo manuale è redatto per consentirle di conoscere bene la sua macchina e di usarla in condizioni di sicurezza ed e cienza; non dimentichi che esso è parte integrante della macchina stessa, lo tenga a portata di mano consultarlo in ogni momento e lo consegni assieme alla macchina il giorno in cui dovesse cederla o i starla ad altri.

Questa sua nuova macchina è stata progettata e costruita secondo le normative vigenti, risulta sicura affidabile se usata nel pieno rispetto delle indicazioni contenute in questo manuale (uso previsto); qual siasi altro impiego o l'inosservanza delle norme di sicurezza d'uso, di manutenzione e riparazione indicà è considerato come "uso improprio" e comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull'utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi

Nel caso dovesse riscontrare qualche leggera differenza fra quanto qui descritto e la macchina in suo sesso, tenga presente che, dato il continuo miglioramento del prodotto, le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso o obbligo di aggiornamento, fermo restando per le caratteristiche essenziali ai fini della sicurezza e del funzionamento. In caso di dubbio contatti il suo venditore. Buon lavoro!

INDICE

1. Identificazione dei componenti principali 2

2. Simboli 3

3. Prescrizioni di sicurezza 4

4. Montaggio della macchina 6

5. Preparazione al lavoro 7

6. Avviamento - Utilizzo - Arresto del motore ....

7. Utilizzo della macchina 10

8. Manutenzione e conservazione 12

9. Localizzazione guasti 14

10. Dati tecnici 14

11. Accessori 16

1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

COMPONENTI PRINCIPALI

1. Unità motrice
2. Tubo di trasmissione
3. Dispositivo di taglio a. Lama a 3 o 4 punte b. Testina porta filo
4. Protezione del dispositivo di taglio
5. Impugnatura anteriore
6. Barriera
7. Manubrio
8. Impugnatura posteriore
9. Punto di attacco (dell'imbracatura)
10. Etichetta matricola
11. Imbracatura a. a cinghia singola b. a cinghia doppia
12. Rinvio ad angolo

13. Candela

14. Protezione lama (per il trasporto)

COMANDI E RIFORNIMENTI

1. Interruttore di arresto motore
2. Comando acceleratore
3. Bloccaggio acceleratore
4. Manopola avviamento
5. Comando arricchitore (Starter)

6. Comando dispositivo di adescamento (Primer)

7. Tappo serbatoio miscela

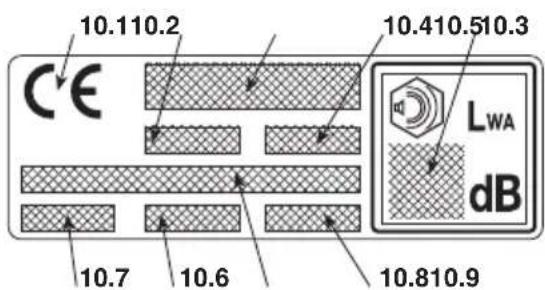

10.1) Marchio di conformità secondo la direttiva 2006/42/CE
10.2) Nome ed indirizzo del costruttore
10.3) Livello di potenza acustica LWA secondo la direttiva 2000/14/CE
10.4) Modello di riferimento del costruttore
10.5) Modello di macchina
10.6) Numero di matricola
10.7) Anno di costruzione
10.8) Codice articolo
10.9) Numero emissioni

1) Attenzione! Pericolo. Questa macchina, se non6) Velocità massima del dispositivo di taglio. usata correttamente, può essere pericolosa per Usare solo dispositivi di taglio adeguati. sé e per gli altri.
7) Non impiegare lame a sega circolare. Peri- 2) Prima di usare questa macchina leggere il macolo: L'utilizzo di lame a sega circolare con nuale di istruzioni. macchine recanti questo simbolo espone l'u- tilizzatore a pericolo di lesioni molto gravi o 3) L'operatore addetto a questa macchina, usata perfino mortali.
tivo, può essere esposto ad un livello di rumore ③ariAttenzione! La benzina è infiammabile. Lasciare o superiore a 85 dB (A). Usare protezioni acusti-raffreddare il motore per almeno 2 minuti prima di che, occhiali e casco di protezione. effettuare il rifornimento.
4) Portare guanti e calzature di protezione!
5) Pericolo di proiezioni! Allontanare qualunque persona o animale domestico ad almeno 15 m du0) Attenzione alla spinta della lama. rante l'impiego della macchina!

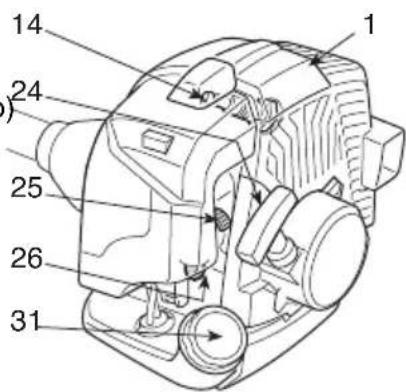

SIMBOLI ESPLICATIVI SULLA MACCHINA (se presenti)

11) Serbatoio miscela
12) Posizioni dell'inter-ruttore arresto motore

a = arresto
b = marcia
c = avviamento

13) Comando arricchi- tore (Starter)
14) Comando dispositivo di adescamento (Primer)

SIMBOLI ESPLICATIVI SULLE PROTEZIONI (se presenti)

21) Dispositivi di taglio per i quali la protezione è adeguata

22) Senso di rotazione del dispositivo di taglio

3. PRESCRIZIONI DI SICUREZZA

A) ADDESTRAMENTO

- Raccogliere adeguatamente i capelli lunghi.

2) ATTENZIONE: PERICOLO! La benzina è alta-

1) Leggere attentamente le istruzioni. Prendere fa-mente infiammabile.

miliarità con i comandi e con un uso appropriato della conservare il carburante in appositi contenitori omo- macchina. Imparare ad arrestare rapidamente il mo- logati per tale utilizzo:

tore.

2) Utilizzare la macchina per lo scopo al quale destinata, cioè

- non fumare quando si maneggia il carburante;

è aprire lentamente il tappo del serbatoio lasciando scaricare gradualmente la pressione interna;

- il taglio dell'erba e vegetazione non legnosa, - per mezzo di un filo di nylon (es. sui bordi di aiuol piantagioni, muri, recinti, o spazi verdi di superficie-limitata, per rifinire il taglio effettuato con una falciatrice);

– rabboccare il carburante solo all'aperto, utilizzando oleun imbuto;

- rabboccare prima di avviare il motore; non aggiungere carburante o togliere il tappo del serbatoio quando il motore è in funzione o è caldo;

- il taglio di erbe alte, sterpi, rametti e arbusti le gnosi di diametro fino a 2 cm, con l'ausilio di lame metalliche o plastiche.

le-se fuoriesce della benzina, non avviare il motore, ma ne allontanare la macchina dall'area nella quale il carburante è stato versato, ed evitare di creare possi- bilità di incendio, fintanto che il carburante non sia evaporato ed i vapori di benzina non si siano dissolti - pulire immediatamente ogni traccia di benzina versata sulla macchina o sul terreno;

Qualsiasi altro impiego può rivelarsi pericoloso e causare il danneggiamento della macchina.

Rientrano nell'uso improprio (come esempio, ma non- solo):

- non riavviare la macchina sul luogo ove è stato ope-

- utilizzare la macchina per spazzare;

ivorato il rifornimento;

- regolarizzare siepi o altri lavori nei quali il dispositivo di taglio non sia utilizzato a livello del terreno; -

- evitare il contatto del carburante con gli indumenti e, in tal caso, cambiarsi gli indumenti prima di avviare sol motore;

- potare alberi;

- rimettere sempre e serrare bene i tappi del serbatoio e del contenitore della benzina.

- usare la macchina con il dispositivo di taglio al di pra della linea di cintura dell'operatore;

3) Sostituire i silenziatori difettosi o danneggiati.

- usare la macchina per il taglio materiali di origine non vegetale;

4) Prima dell'uso, procedere ad una verifica gene- rale della macchina ed in particolare:

- utilizzare la macchina in più di una persona.

3) Non permettere mai che la macchina venga utiliz-ra zata da bambini o da persone che non abbiano la ne cessaria dimestichezza con le istruzioni. Le leggi locali possono fissare un'età minima per l'utilizzatore.

ne-la leva acceleratore e la leva di sicurezza devono ali avere un movimento libero, non forzato e al rilascio devono tornare automaticamente e rapidamente nella posizione neutra;

4) La macchina non deve essere utilizzata da più di una persona.

- la leva acceleratore deve rimanere bloccata se non viene premuta la leva di sicurezza;

5) Non utilizzare mai la macchina:

e- l'interruttore di arresto motore deve spostarsi facilmente da una posizione all'altra;

- con persone, in particolare bambini, o animali nelle- vicinanze;

- i cavi elettrici ed in particolare il cavo della candela devono essere integri per evitare il generarsi di scintille e il cappuccio deve essere correttamente montato sulla candela;

- se l'utilizzatore è in condizioni di stanchezza o malessere, oppure ha assunto farmaci, droghe, alcool o sostanze nocive alle sue capacità di riflessi e attenzione;

te le impugnature e protezioni della macchina devono essere pulite ed asciutte e saldamente fissate alla macchina;

- se l'utilizzatore non è in grado di tenere saldamente la macchina con due mani e/o di rimanere stabilmente in equilibrio sulle gambe durante il lavoro.

6) Ricordare che l'operatore o l'utilizzatore è respon-- i dispositivi di taglio e le protezioni non devono mai sabile di incidenti e imprevisti che si possono verificareessere danneggiati.

ad altre persone o alle loro proprietà.

B) OPERAZIONI PRELIMINARI

1) Durante il lavoro, occorre indossare un abbiglia- mento idoneo che non costituisca un impaccio per l'utilizzatore.

5) Verificare il posizionamento corretto delle impugnature e del punto di attacco della imbracatura, e la buona equilibratura della macchina.

- Indossare abiti protettivi aderenti, dotati di protezioni antitaglio.

6) Prima di iniziare il lavoro, assicurarsi che le protezioni siano adeguate all'attrezzo di taglio utilizzato e siano correttamente montate.

- Indossare casco, guanti, occhiali protettivi, mascherine antipolvere e scarpe antitaglio con suola antiscivolo.

7) Ispezionare a fondo tutta l'area di lavoro e togliere tutto ciò che potrebbe venire scagliato dalla macchina è danneggiare il gruppo di taglio e il motore (sassi, rami, fili di ferro, ossi, ecc.).

- Utilizzare le cuffie per proteggere l'udito.

- Non indossare sciarpe, camici, collane e comunquei accessori pendenti o larghi che potrebbero impi- gliarsi nella macchina o in oggetti e materiali pre- senti sul luogo di lavoro.

C) DURANTE L'UTILIZZO

et) Non azionare il motore in spazi chiusi, dove possono accumularsi pericolosi fumi di monossido di carbonio.

2) Lavorare solamente alla luce del giorno o con

buona luce artificiale.

3) Assumere una posizione ferma e stabile:

- evitare per quanto possibile di lavorare con suolo bagnato o scivoloso o comunque su terreni troppo accidentati o ripidi che non garantiscono la stabiliti dell'operatore durante il lavoro;

- non correre mai, ma camminare e prestare attenzione alle irregolarità del terreno e alla presenza di eventuali ostacoli.

- valutare i rischi potenziali del terreno da lavorare e prendere tutte le necessarie precauzioni per garantire la propria sicurezza, in particolare sui declivio terreni accidentali, scivolosi o mobili.

- Sui declivi, lavorare in modo trasversale al pendio, mai salendo o scendendo, mantenendosi sempre a valle del dispositivo di taglio.

4) Avviare il motore con la macchina saldamente bloccata:

- avviare il motore ad almeno 3 metri dal luogo in si è eseguito il rifornimento;

- verificare che altre persone si trovino ad almeno 1 metri dal raggio di azione della macchina o ad almeno 30 metri per gli sfalci più gravosi;

- non indirizzare il silenziatore e quindi i gas di sca verso materiali infiammabili:

5) Non modificare le regolazioni del motore, e

non fare raggiungere al motore un regime di giri eccessivo.

6) Non sottoporre la macchina a sforzi eccessivi e non Ogni volta che è necessario movimentare o tra- usare una macchina piccola per eseguire lavori pe- sportare la macchina occorre: santi; l'uso di una macchina adeguata riduce i rischi -e spegnere il motore, attendere l'arresto del disposi- migliora la qualità del lavoro. tivo di taglio e scollegare il cappuccio della candela;

7) Controllare che il regime di minimo della macchina sia tale da non permettere il movimento del dispositivo di taglio e che, dopo un'accelerata, il motore torni rapidamente al minimo.

8) Fare attenzione a non urtare violentemente la lama contro corpi estranei e alle possibili proiezioni di ma- teriale causato dal movimento delle lame stessa.

9) Tenere sempre la macchina agganciata all'imbracatura durante il lavoro.

10) Fermare il motore:

- ogni qualvolta si lasci la macchina incustodita.

- prima di fare rifornimento di carburante.

- durante gli spostamenti fra zone di lavoro.

11) Fermare il motore e staccare il cavo della candela:

- prima di controllare, pulire o lavorare sulla macchina;

- dopo aver colpito un corpo estraneo. Verificare eventuali danni ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina;

- se la macchina comincia a vibrare in modo anomalo: in tal caso, ricercare immediatamente la causa delle vibrazioni e provvedere alle verifiche cessarie presso un Centro Specializzato.

- quando la macchina non viene utilizzata.

D) MANUTENZIONE E MAGAZZINAGGIO

di calore.

3) Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente.

4) Per ridurre il rischio d'incendio, mantenere il mo- atore, il silenziatore di scarico e la zona di magazzi- naggio della benzina liberi da residui di segatura, ra-

metti, foglie o grasso eccessivo; non lasciare d'contenitori con i materiali di risulta del taglio all'interno di un locale.

e5) Se il serbatoio deve essere svuotato, effettuare questa operazione all'aperto e a motore freddo.

6) Indossare guanti da lavoro per ogni intervento sul dispositivo di taglio.

(7) Per motivi di sicurezza, non usare mai la macachina con parti usurate o danneggiate. I pezzi danneggiati devono essere sostituiti e mai riparati. Usare solo ricambi originali. I pezzi di qualità

non equivalente possono danneggiare la macchina e quiocere alla sicurezza. Gli attrezzi da taglio devono sempre portare il marchio del produttore come pure il

l'iferimento alla velocità massima d'impiego. -8) Prima di riporre la macchina, assicurarsi di aver ri- mosso chiavi o utensili usati per la manutenzione.

Riporre la macchina fuori dalla portata dei bambini!

E) TRASPORTO E MOVIMENTAZIONE

(三)利润分配方案

non Ogni volta che è necessario movimentare o trasportare la macchina occorre:

-e spegnere il motore, attendere l'arresto del dispositivo di taglio e scollegare il cappuccio della candela;

a- applicare la protezione del dispositivo di taglio; ivo afferrare la macchina unicamente dalle impugnature a- e orientare il dispositivo di taglio nella direzione contraria al senso di marcia.

a) Quando si trasporta la macchina con un auto- mezzo, occorre posizionarla in modo da non costituire pericolo per nessuno e bloccarla saldamente per evi- tarne il ribaltamento con possibile danneggiamento e fuoriuscita di carburante.

F) COME LEGGERE IL MANUALE

Nel testo del manuale, alcuni paragrafi contenenti informazioni di particolare importanza sono contrassegnati con diversi gradi di evidenziazione, il cui significato è il seguente:

NOTA

oppure

IMPORTANTE

Fornisce precisazioni o altri

elementi a quanto già precedentemente indicato, nell'intento di non danneggiare la macchina, o causare danni.

1) Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento. Una manutenzione regolare è essenziale per la sicurezza e per mantenere il livello delle prestazioni.

2) Non riporre la macchina con della benzina nel se batoio in un locale dove i vapori di benzina potrebbe raggiungere una fiamma, una scintilla o una forte for

ATTENZIONE!

Possibilità di lesioni perso-

nali o a terzi in caso di inosservanza.

PERICOLO!

Possibilità di gravi lesioni

personali o a terzi con pericolo di morte, in caso di inosservanza.

4. MONTAGGIO DELLA MACCHINA

IMPORTANTE

La macchina è fornita con alcuni componenti smontati e con il serbatoio della miscela vuoto.

• Lama a 3 o 4 punte (Fig. 4)

ATTENZIONE!

Indossare guanti di prote- la protezione della lama.

ATTENZIONE!

Indossare sempre robusti

guanti da lavoro per maneggiare i dispositivi di taglio. Prestare la massima attenzione nel montaggio dei componenti per non compromettere la sicurezza e l'efficienza della macchina; in caso di dubbi, contattare il vostro Rivenditore.

• Smontare la lama (se montata) come indicato nel paragrafo 4.
• La protezione (1) è fissata al rinvio ad angolo (2) tramite quattro viti (3).

• Testina porta filo (Fig. 5)

1. COMPLETAMENTO DELLA MACCHINA

1a. Modelli "MONO" (Fig. 1)

• Posizionare la parte superiore (2) con barriera dell'impugnatura anteriore sul tubo di trasmissione (1).
• Unire il cappellotto inferiore (4) introducendo il perno (4a) in uno dei tre fori previsti sul tubo trasmissione.
• Serrare a fondo le viti (5).

ATTENZIONE!

Quando si utilizza la te- ccorre che sia sempre mon- aggiuntiva, con coltello ta-

• Smontare la lama (se montata) come indicato di nel paragrafo 4.
• La protezione (1) è fissata al rinvio ad angolo (2) tramite quattro viti (3).
• Montare la protezione aggiuntiva (4) fissandola a scatto alla protezione (1).

1b. Modelli "DUPLEX" (Fig. 2)

• Svitare le viti (5) e rimuovere il cappellotto (4) dal supporto (2).
• Inserire il manubrio (1) nella sede ricavata nel supporto (2), posto sul tubo di trasmissione (3), avendo cura che i comandi risultino a destra.
• Montare il cappellotto (4), serrando a fondo le (5).
• Agganciare la guaina (6) dei comandi all'apposito fermacavo (7).

4. SMONTAGGIO E RIMONTAGGIO DEI DISPOSITIVI DI TAGLIO

ATTENZIONE!

Utilizzare solo dispositivi o omologati dal Costruttore.

• Lama a 3 o 4 punte (Fig. 6)

2. MONTAGGIO DELL'ASTA

(Modelli con asta separabile - Fig. 3)

ATTENZIONE!

Indossare guanti di prote- la protezione della lama.

• Estrarre il piolo di arresto (5) e spingere la par inferiore dell'asta (4) fino ad avvertire lo scatto del piolo di arresto (5) nel foro (6) dell'asta. L'serimento può essere agevolato ruotando leggermente la parte inferiore (4) nei due sensi; l'inserimento completo è avvertibile dal piolo (5) che deve risultare completamente rientrato.

- Ad inserimento completato, serrare a fondo la manopola (7).

te zione e applicare

NOTA

Il dado di fissaggio (5) ha un

filetto sinistrorso e pertanto deve essere svitato in senso orario e avvitato in senso antiorario.

3. MONTAGGIO DELLE PROTEZIONI

ATTENZIONE!

Ogni dispositivo di taglio

è dotato di una specifica protezione. Non utilizzare mai protezioni diverse da quelle indicate per ciascun dispositivo di taglio.

• Inserire la chiave in dotazione (2) nell'apposito foro del rinvio ad angolo (3) e fare ruotare a mano la lama (1) fino ad impegnare la chiave nel foro interno, bloccando la rotazione.
• Rimuovere la coppiglia (4) e svitare il dado (5) in senso orario.
• Sfilare la rondella (6) e la ghiera esterna (7), quindi rimuovere la lama (1).

Al montaggio,

Al montaggio,

• Assicurarsi che le scanalature della ghiera in- - Assicurarsi che le scanalature della ghiera interna (8) si accoppino perfettamente con il rinvio terna (4) si accoppino perfettamente con il rinvio ad angolo (3). ad angolo (3).
• Montare la lama (1) e la ghiera esterna (7). - Montare la testina porta filo (1) avvitandola in
• Rimontare la rondella (6) é il dado (5) serrandolosenso antiorario.
  a fondo in senso antiorario.
• Rimuovere la chiave (2) per ripristinare la rota-
• Riposizionare la coppiglia (4) e ripiegare le due zione dell'albero. estremità.
• Rimuovere la chiave (2) per ripristinare la rotazione della lama.

• Testina porta filo (Fig. 7)

NOTA

La testina porta filo ha un filetto sinistrorso e pertanto deve essere svitata in senso orario e avvitata in senso antiorario.

• Inserire la chiave in dotazione (2) nell'apposito foro del rinvio ad angolo (3) e fare ruotare a mano la testina porta filo (1) fino ad impegnare la chiave nel foro interno, bloccando la rotazione.
• Rimuovere la testina porta filo (1) svitandola in senso orario.

5. PREPARAZIONE AL LAVORO

VERIFICA DELLA MACCHINA

Prima di iniziare il lavoro occorre:

• controllare che non vi siano viti allentate sulla macchina e sul dispositivo di taglio;
• controllare che il dispositivo di taglio non sia danneggiato e che le lame metalliche a 3 pur (se montate) siano ben affiliate;
• controllare che il filtro aria sia pulito;
• controllare che le protezioni siano ben fissate efficienti;
• controllare il fissaggio delle impugnature.

PREPARAZIONE DELLA MISCELA

Questa macchina è dotata di un motore a due ap tempi che richiede una miscela composta da benin zina e olio lubrificante.

IMPORTANTE

L'uso della sola benzina danneggia il motore e comporta il decadimento della garanzia.

IMPORTANTE

Usare solo carburanti e lubrificanti di qualità per mantenere le prestazioni e garantire la durata degli organi meccanici.

• Caratteristiche della benzina

Usare solo benzina senza piombo (benzina verde) con numero di ottano non inferiore a 90 N.O.

IMPORTANTE

La benzina verde tende a

creare depositi nel contenitore se conservata per teiù di 2 mesi. Utilizzare sempre benzina fresca!

e• Caratteristiche dell'olio

Impiegare solo olio sintetico di ottima qualità, specifico per motori a due tempi.

Presso il vostro Rivenditore sono disponibili olii appositamente studiati per questo tipo di motore, in grado di garantire una elevata protezione. L'uso di questi olii permette la composizione di una miscela al 2%, costituita cioè da 1 parte di olio ogni 50 parti di benzina.

- Preparazione e conservazione della miscela

PERICOLO!

La benzina e la miscela

sono infiammabili!

• Conservare la benzina e la miscela in recipienti omologati per carburanti, in luoghi scuri, lontano da fonti di calore o fiamme li bere.
• Non lasciare i contenitori alla portata dei bambini.
• Non fumare durante la preparazione della miscela ed evitare di inalare vapori di benzina.

IMPORTANTE

Pulire periodicamente i con- a e della miscela per rimuovere

\_RIFORNIMENTO DEL CARBURANTE

La tabella indica i quantitativi di benzina e di olio utilizzare per la preparazione della miscela in funzione del tipo di olio impiegato.

PERICOLO!

Non fumare durante il ri-

fornimento ed evitare di inalare vapori di ben- zina.

Benzina Olio sintetico 2 Tempi
litri litri cm		3
1 0,02 20
2 0,04 40
3 0,06 60
5 0,10	100
10	0,20	200

Per la preparazione della miscela:

• Immettere in una tanica omologata circa metà del quantitativo di benzina.
• Aggiungere tutto l'olio, secondo la tabella.
• Immettere il resto della benzina.
• Richiudere il tappo ed agitare energicamente.

ATTENZIONE!

Aprire il tappo della tanica con cautela in quanto potrebbe essersi formata della pressione all'interno.

Prima di eseguire il rifornimento:

• Scuotere energicamente la tanica della miscela.
• Sistemare la macchina in piano, in posizione stabile, con il tappo del serbatoio in alto.
• Pulire il tappo del serbatoio e la zona circostante per evitare di immettere sporcizia durante il rifornimento.
• Aprire con cautela il tappo del serbatoio per scaricare gradualmente la pressione. Eseguire il rifornimento mediante un imbuto, evitando di ri- empire il serbatoio fino all'orlo.

IMPORTANTE

La miscela è soggetta ad in-

vecchiamento. Non preparare quantitativi eccessivi di miscela per evitare che si formino depositi.

IMPORTANTE

Tenere ben distinti ed identi-

ficabili i contenitori della miscela e della benzina evitare di scambiarli al momento dell'utilizzo.

ATTENZIONE!

Richiudere sempre il tappo del serbatoio, serrandolo a fondo.

ATTENZIONE!

Ripulire subito ogni traccia di miscela eventualmente versata sulla macchina o sul terreno e non avviare il motore fintanto che i vapori di benzina non siano dis- solti.

6. AVVIAMENTO - UTILIZZO - ARRESTO DEL MOTORE

AVVIAMENTO DEL MOTORE

ATTENZIONE!

L'avviamento del motore

deve avvenire ad una distanza di almeno 3 metri dal luogo dove si è effettuato il riforn mento di carburante.

- Avviamento a freddo

NOTA

Per avviamento a "freddo" si

intende l'avviamento effettuato dopo almeno 5 mi- nuti dall'arresto del motore o dopo un rifornimento di carburante.

Prima di avviare il motore:

• Sistemare la macchina in posizione stabile sul terreno.
• Togliere la protezione della lama (se impiegata).
• Accertarsi che la lama (se impiegata) non tocch ^2 . il terreno o altri oggetti.

Per avviare il motore (Fig. 8):

1. Premere la leva di bloccaggio (3), azionare l'acceleratore (2) e, tenendoli in questa posizione, portare l'interruttore (1) in posizione «START», quindi rilasciare la leva (3) e l'acceleratore (2).

2. Azionare lo starter, ruotando la leva (5) in posizione «CHOKE».

3. Premere il pulsante del dispositivo di adescamento (primer) (6) per 3-4 volte per favorire l'nesco del carburatore.

4. Tenere saldamente la macchina sul terreno, con una mano sull'unità motrice, per non perd re il controllo durante l'avviamento (Fig. 9).

UTILIZZO DEL MOTORE (Fig. 8)

La velocità del dispositivo di taglio è regolata dal comando dell'acceleratore (2), posto sull'impu- gnatura posteriore (4) o sull'impugnatura destra (4a) del manubrio.

IMPORTANTE

Per evitare deformazioni, II tubo di trasmissione non deve essere usato come appoggio per la mano o per il ginocchio durante l'avviamento.

1. Tirare lentamente la manopola di avviamento per 10 - 15 cm, fino ad avvertire una certa stenza, e quindi tirare con decisione alcune volte fino ad avvertire i primi scoppi.

L'azionamento dell'acceleratore è possibile solo se contemporaneamente viene premuta la leva di bloccaggio (3).

Il movimento è trasmesso dal motore all'albero di trasmissione tramite una frizione a masse centrifughe che impedisce il movimento dell'albero equando il motore è al minimo.

IMPORTANTE

Per evitare rotture, non tirare la fune per tutta la sua lunghezza, non farla strisciare lungo il bordo del foro guida fune e rilasci gradualmente la manopola, evitando di farla rientrare in modo incontrollato.

ATTENZIONE!

Non usare la macchina se il dispositivo di taglio si muove con il motore al minimo; in questo caso, occorre contattare il vostro Rivenditore.

La corretta velocità di lavoro si ottiene con il comando dell'acceleratore (2) a fondo corsa.

1. Tirare di nuovo la manopola di avviamento, ad ottenere l'accensione regolare del motore.

IMPORTANTE

Durante le prime 6-8 ore di esercizio della macchina, evitare di utilizzare il motore al massimo dei giri.

ATTENZIONE!

L'avviamento del motore con lo starter inserito provoca il movimento del dispositivo di taglio, che si arresta solo inserendo lo starter.

dis-

ARRESTO DEL MOTORE (Fig. 8)

1. Appena il motore è avviato, disinserire lo star- Per arrestare il motore: ter ruotando la leva (2) in posizione «RUN».
2. Azionare brevemente l'acceleratore (2), per por- Rilasciare il comando dell'acceleratore (2) e la-tare il motore al minimo, con l'interruttore (1) chesciare girare il motore al minimo per qualche sesi porta automaticamente in posizione «RUN». condo.
3. Lasciare girare il motore al minimo per almeno- Portare l'interruttore (1) in posizione «STOP». 1 minuto prima di utilizzare la macchina.

IMPORTANTE

Se la manopola della fune di avviamento viene azionata ripetutamente con lo starter inserito, il motore può ingolfarsi e rendere difficoltà o l'avviamento.

ATTENZIONE!

Dopo aver portato l'acceleratore al minimo, occorrono diversi secondi prima che il dispositivo di taglio si arresti.

In caso di ingolfamento del motore, smontare la candela e tirare dolcemente la manopola della fune di avviamento per eliminare l'eccesso di carburante; quindi asciugare gli elettrodi della candela e rimontarla sul motore.

- Avviamento a caldo

Per l'avviamento a caldo (immediatamente dopo l'arresto del motore):

- Portare l'interruttore (1) in posizione «RUN», quindi seguire i punti 4 - 5 - 6 - 9 della procedura precedente.

7. UTILIZZO DELLA MACCHINA

Per il rispetto degli altri e dell'ambiente:

• Evitare di essere un elemento di disturbo.
• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta po il taglio.
• Seguire scrupolosamente le norme locali per lo smaltimento di olii, benzina, parti deteriorate o qualsiasi elemento a forte impatto ambientale.

ATTENZIONE!

L'esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (conosciuti anche come "fenomeno di Raynaud" o "mano bianca") specialmente a chi soffre di disturbi circolatori. I sintomi possono riguardare le mani, i polsi e dita e si manifestano con perdita di sensibilità torpore, prurito, dolore, decolorazione o modifiche strutturali della pelle. Questi effetti possono essere ampliati dalle basse temperature ambientali e/o da una presa eccessiva sulle impugnature. All'insorgere dei sintomi, occorre ridurre i tempi di utilizzo della macchina e consultare un medico.

PERICOLO!

L'impianto di accensione di questa macchina genera un campo elettromagnetico di modesta entità, ma tale da non poter escludere la possibilità di interferenza sul funzionamento di dispositivi medici attivi passivi impiantati all'operatore, con conseguenti possibili gravi rischi per la sua salute. Ai portatori di tali dispositivi medici, si racco manda pertanto di consultare il medico o il produttore dei dispositivi stessi, prima di usare la macchina.

ATTENZIONE!

Indossare un abbigliamento adeguato durante il lavoro. Il vostro R venditore è in grado di fornirvi le informazioni sui materiali antiinfortunistici più idonei a garantire la sicurezza sul lavoro.

USO DELLE IMBRACATURE (Fig. 10)

ATTENZIONE!

La macchina deve essere usata sempre agganciata all'imbracatura correttamente indossata. Verificare frequentemente l'efficienza dello sgancio rapido per permettere di liberare rapidamente la macchina dalle cinghie in caso di pericolo.

L'imbracatura deve essere indossata prima di agganciare la macchina all'apposito attacco e le cinghie devono essere regolate secondo l'altezza e corporatura dell'operatore.

Se la macchina è provvista di più fori di aggancio, utilizzare il punto più favorevole per mantenere l'equilibratura della macchina durante il lavoro.

Usare sempre una imbracatura adeguata al peso della macchina e al dispositivo di taglio utilizzato:

• con macchine di peso inferiore a 7,5 kg, mu- nite di testina porta filo o lame a 3 o 4 punt
• possono essere utilizzati i modelli a cinghia sin- gola o doppia;
• con macchine di peso superiore a 7,5 kg, deve essere utilizzato solo il modello a cinghia doppia.

- Modelli "MONO" a cinghia singola

La cinghia (1) deve passare sopra la spalla sinistra, verso il fianco destro.

• Modelli a cinghia doppia

'La cinghia (2) deve essere indossata con:

• l'appoggio e il moschettone di aggancio della macchina posti sul lato destro (2.1);
  la lo sgancio sul davanti (2.2);
• l'incrocio delle cinghie sulla schiena dell'operatore (2.3);
• la fibbia correttamente allacciata sul lato sinistro (2.4).

Le cinghie devono essere tese in modo da distribuire uniformemente il carico sulle spalle.

MODALITÀ DI UTILIZZO DELLA MACCHINA

ATTENZIONE!

Durante il lavoro, la macchina deve essere sempre tenuta saldamente a due mani, tenendo l'unità motrice sul lato de-stro del corpo e il gruppo di taglio al di sotto della linea della cintura.

ATTENZIONE!

Arrestare subito il motore

se una lama si blocca durante il lavoro. Fare sempre attenzione al contraccolpo (kickback) che può verificarsi se una lama incontra un ostacolo consistente (tronchi, radici, rami, sassi, ecc.). Evitare di toccare il terreno con la lama. I contraccolpi provocano rimbalzi della lama difficilmente controllabili, tali da provocare la perdita di controllo della macchina, compromettere la sicurezza dell'operatore e arrecare danni alla macchina stessa.

Prima di affrontare per la prima volta un lavoro di sfalcio, è opportuno acquisire la necessaria familiarità con la macchina e le tecniche di taglio più op portune provando ad indossare correttamente le imbracature, impugnare saldamente la macchina ed effettuare i movimenti richiesti dal lavoro.

- Scelta del dispositivo di taglio

una distanza costante rispetto al dal terreno.

Per i tagli più gravosi, può essere utile inclinare di circa 30° a sinistra la testina porta filo.

Selezionare il dispositivo di taglio più adatto al lavoro da compiere, secondo queste indicazioni di massima:

ATTENZIONE!

Non operare in questo

agiodo se c'è la possibilità di provocare il lancio di oggetti che possano nuocere a persone, animali o arrecare danni.

stente, su superfici estese;
- la testina porta filo può eliminare erba alta e vegetazione non legnosa in prossimità di recinzioni, muri, fondamenta, marciapiedi, attorno ad alberi ecc. o per pulire completamente una particolare area del giardino;

• Taglio di precisione (Rifilatura)

Tenere la macchina leggermente inclinata in modo che la parte inferiore della testina porta filo non tocchi il terreno e la linea di taglio si trovi nel punto di siderato, tenendo sempre il dispositivo di taglio lontano dall'operatore.

TECNICHE DI LAVORO

a) Lama a 3 punte (Fig. 11)

Iniziare il taglio da sopra la vegetazione, scendendo poi con la lama falciante in modo da tagliare i rami riducendoli in piccoli pezzi.

b) Lama a 4 punte (Fig. 12)

Procedere utilizzando la macchina come unafalce tradizionale, con un movimento ad arco dicirca 690°, riportandosi poi fuori dalla vegeta-zione e co via.

- Taglio in prossimità di recinzioni / fondamenta (Fig. 14)

Avvicinare lentamente la testina porta filo a recinzioni, picchetti, rocce, muri ecc., senza colpire con forza.

Se il filo urta un ostacolo consistente può rompersi o consumarsi; se resta impigliato in una recinzione, può tranciarsi bruscamente.

In ogni caso, il taglio attorno a marciapiedi, fondamenta, muri ecc. può causare un'usura del filo superiore al normale.

c) Testina porta filo

ATTENZIONE!

Utilizzare SOLO fili di ny-

lon. L'impiego di fili metallici, fili metallici pla stificati e/o non adatti alla testina, può causa serie ferite e lesioni.

Durante l'uso, è opportuno arrestare il motore e muovere periodicamente l'erbaccia che avvolge la macchina, in modo da evitare il surriscaldamer

del tubo di trasmissione, dovuto all'erba impigliata sotto la protezione.

Rimuovere l'erba impigliata con un cacciavite, per permettere che l'asta venga correttamente raffreddata.

• Taglio attorno agli alberi (Fig. 15)

Camminare attorno all'albero da sinistra verso de- stra, avvicinandosi lentamente ai tronchi in modo ada non urtare il filo contro l'albero e mantenendo la postina porta filo leggermente inclinata in avanti.

Tenere presente che il filo di nylon può tranciare o danneggiare i piccoli arbusti e che l'urto del filo di rhylon contro il tronco di arbusti o alberi con cor-teccia morbida può danneggiare gravemente la

- Regolazione della lunghezza del filo durante il lavoro (Fig. 16)

Questa macchina è equipaggiata con una testina "Batti e Vai" (Tap & Go).

Per rilasciare nuovo filo, battere la testina porta filo contro il terreno con il motore alla massima ve- locità; il filo viene rilasciato automaticamente e il coltello taglia la lunghezza in eccesso.

ATTENZIONE!

Non utilizzare la macchina

per spazzare, inclinando la testina porta filo. La potenza del motore può scagliare oggetti piccoli sassi fino a 15 metri o più, causando danni o provocando lesioni a persone.

- Taglio in movimento (Falciatura) (Fig. 13) TERMINE DEL LAVORO

Procedere con una andatura regolare, con un moA lavoro terminato:

vimento ad arco simile alla falce tradizionale, senza

inclinare la testina porta filo durante l'operazione. –

Provare dapprima a tagliare alla giusta altezza in una piccola area, per poi ottenere un'altezza di taglio uniforme mantenendo la testina porta filo ad

Fermare il motore come precedentemente indicato (Cap. 6).

Attendere l'arresto dispositivo di taglio e montare la protezione lama.

8. MANUTENZIONE E CONSERVAZIONE

Una corretta manutenzione è fondamentale per mantenere nel tempo l'efficienza e la sicurezza di impiego originali della macchina.

ATTENZIONE!

Durante le operazioni di

manutenzione:

• Staccare il cappuccio della candela.
• Attendere che il motore sia adeguatamente raffreddato.
• Usare guanti protettivi nelle operazioni riguardanti le lame.
• Tenere montata la protezione della lama, C tranne i casi di interventi sulla lama stessa.
• Non disperdere nell'ambiente olii, benzina altro materiale inquinante.

Per pulire il filtro:

• Premere il pulsante (1), ribaltare il coperchio (2) e rimuovere l'elemento filtrante (3).
• Lavare l'elemento filtrante (3) con acqua e sapone. Non usare benzina o altri solventi.
• Lasciare asciugare il filtro all'aria.
• Rimontare l'elemento filtrante (3) e richiudere il coperchio (2) premendolo fino ad avvertire lo scatto.

CONTROLLO DELLA CANDELA (Fig. 18)

Periodicamente, smontare e pulire la candela rimuovendo eventuali depositi con uno spazzolino metallico. Controllare e ripristinare la corretta distanza fra gli elettrodi.

CILINDRO E SILENZIATORE

Per ridurre il rischio di incendio, pulire frequentemente le alette del cilindro con aria compressa e berare la zona del silenziatore da segatura, ramo scelli, foglie o altri detriti.

Rimontare la candela serrandola a fondo con la chiave in dotazione.

La candela deve essere sostituita con una di ana- loghe caratteristiche nel caso di elettrodi bruciati o isolante deteriorato, e comunque ogni 100 ore di funzionamento.

GRUPPO AVVIAMENTO

Per evitare il surriscaldamento e danni al motore, le griglie di aspirazione dell'aria di raffreddamento devono essere sempre mantenute pulite e libere segatura e detriti.

La fune di avviamento deve essere sostituita ai primi segni di deterioramento.

REGOLAZIONE DEL CARBURATORE

Il carburatore è regolato in fabbrica in modo da ot- danere le massime prestazioni in ogni situazione di utilizzo, con la minima emissione di gas nocivi, nel rispetto delle normative vigenti.

Nel caso di prestazioni scarse, rivolgersi al vostro Rivenditore per una verifica della carburazione e del motore.

FISSAGGI

Controllare periodicamente il serraggio di tutte le viti e dei dadi e che le impugnature siano saldamente fissate.

PULIZIA DEL FILTRO ARIA (Fig. 17)

- Regolazione del minimo

ATTENZIONE!

Il dispositivo di taglio non

deve muoversi con il motore al minimo. Se il dispositivo di taglio si muove con il motore al minimo, occorre contattare il vostro Rivenditore per la corretta regolazione del motore.

IMPORTANTE

La pulizia del filtro aria è es-

senziale per il buon funzionamento e la durata della macchina. Non lavorare senza filtro o con filtro danneggiato, per non arrecare danni irreparabili al motore.

La pulizia deve essere eseguita ogni 15 ore di voro.

nRINVIO AD ANGOLO (Fig. 19)

Lubrificare con grasso a base di litio.

Togliere la vite (1) ed inserire il grasso facendo ruo- atare manualmente l'albero fino a quando il grasso fuoriesce; quindi rimontare la vite (1).

AFFILATURA DELLA LAMA A 3 o 4 PUNTE (Fig. 20)

ATTENZIONE!

Usare guanti di protezione. Se l'affilatura viene eseguita senza pa smontare la lama, scollegare il cappuccio della candela.

L'affilatura deve essere eseguita tenendo conto zio della tipologia della lama e dei taglienti, impiegando una lima piatta e agendo in modo uguale su tutte le punte.

I riferimenti per una affilatura corretta sono indicati nella Fig. 20:

A = Affilatura errata
B = Limiti di affilatura
C = Angoli errati e diseguali

È importante che dopo l'affilatura sia conservata una corretta equilibratura.

Le lame a 3 o 4 punte sono utilizzabili da entrambi i lati. Quando un lato delle punte è usurato, è pos-Immagazzinaggio sibile girare la lama e utilizzare l'altro lato delle punte. Prima di riporre la r

ATTENZIONE!

La lama non deve mai essere riparata, ma è necessario sostituirla appena si notano inizi di rottura o se si supera limite di affilatura.

SOSTITUZIONE DEL FILO DELLA TESTINA (Fig. 21)

- Seguire la sequenza indicata nella figura.

AFFILATURA DEL COLTELLO TAGLIAFILO (Fig. 22)

• Rimuovere il coltello tagliafilo (1) dalla protezione (2), svitando le viti (3).
• Fissare il coltello tagliafilo in una morsa e pro-A cedere all'affilatura utilizzando una lima piatta facendo attenzione a mantenere l'angolo di taglio-originale.
• Rimontare il coltello sulla protezione.

INTERVENTI STRAORDINARI

Ogni operazione di manutenzione non inclusa in questo manuale deve essere eseguita esclusivamente dal vostro Rivenditore.

Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano il decadi- mento di ogni forma di garanzia.

CONSERVAZIONE

Al termine di ogni sessione di lavoro, ripulire accuratamente la macchina da polvere e detriti, riparare o sostituire le parti difettose.

La macchina deve essere conservata in un luogo asciutto, al riparo dalle intemperie, con la protezione correttamente montata.

INATTIVITÀ PROLUNGATA

IMPORTANTE

Se si prevede un periodo di inattività della macchina superiore a 2 - 3 mesi occorre attuare alcuni accorgimenti per evitare difficoltà alla ripresa del lavoro o danni permanenti al motore.

Prima di riporre la macchina:

• Svuotare il serbatoio del carburante.
• Avviare il motore e tenerlo in moto al minimo fino all'arresto, in modo da consumare tutto il a itcarburante rimasto nel carburatore.
• Lasciare raffreddare il motore e smontare la candela.
• Versare nel foro della candela un cucchiaino d'olio nuovo.
• Tirare diverse volte la manopola di avviamento per distribuire l'olio nel cilindro.
• Rimontare la candela con il pistone al punto morto superiore (visibile dal foro della candela quando il pistone è alla sua corsa massima).

- Ripresa dell'attività

momento di rimettere in funzione la macchina:

Togliere la candela.
- Azionare alcune volte la manopola di avviamento per eliminare gli eccessi d'olio.
- Controllare la candela come descritto nel capitolo "Controllo della candela".
- Predisporre la macchina come indicato nel capitolo "Preparazione al lavoro".

1) Il motore non si avvia o non si mantiene in moto	– Procedura di avviamento non corretta– Candela sporca o distanza fra gli elettrodi non corretta– Filtro aria otturato– Problemi di carburazione	– Seguire le istruzioni (vedi cap. 6)– Controllare la candela (vedi cap. 8)– Pulire e/o sostituire il filtro (vedi cap. 8)– Contattare il vostro Rivenditore
2) Il motore si avvia ma ha poca potenza	– Filtro aria otturato– Problemi di carburazione	– Pulire e/o sostituire il filtro (vedi cap. 8)– Contattare il vostro Rivenditore
3) Il motore ha un funzionamento irregolare o non ha potenza sotto carico	– Candela sporca o distanza fra gli elettrodi non corretta– Problemi di carburazione	– Controllare la candela (vedi cap. 8)– Contattare il vostro Rivenditore
4) Il motore ha una fumosità eccessiva	– Errata composizione della miscela– Problemi di carburazione	– Preparare la miscela secondo le istruzioni (vedi cap. 5)– Contattare il vostro Rivenditore

10. DATI TECNICI

Motore ...... 2 tempi raffreddamento ad aria Cilindrata / Potenza

Mod. 28/326 25,4 cm³/0,7 kW

Mod. 33/336 32,6 cm³/0,9 kW

Velocità di rotazione del motore al minimo

Mod. 28/326 2520-3080 giri/1'

Mod. 33/336 2520-3080 giri/1'

Mod. 44/346 2520-3080 giri/1'

Velocità massima di rotazione del motore

Mod. 28/326 10000 giri/1'

Mod. 33/336 10000 giri/1'

Mod. 44/346 9500 giri/1'

Velocità massima di rotazione dell'utensile

Mod. 28/326 7800 giri/1'

Mod. 33/336 7800 giri/1'

Mod. 44/346 7400 giri/1'

Capacità del serbatoio

Mod. 28/326 650 cm ^4

Mod. 33/336 850 cm ^2

Mod. 44/346 950 cm ^3

Diametro massimo consentito delle lame

1) Massa secondo norma ISO 11806-1

(senza carburante, dispositivi di taglio

e imbracatura

Valori misurati equivalentidi rumorosità e vibrazioni		Modello
		B 28SB 28BJ 326BJC 326B 28 JSB 28 J	B 28 DB 28JSB 28MB 2801J MB 2802	DB 33SB 33BJ 336BJC 336	B 33DSB 33DMB 3302	B 44SB 44BJ 346BJC 346	B 44DSB 44D
Livello di pressione acustica orecchio operatore (EN ISO 22868)
con testina porta filo	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
con lama a 3 punte	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
con lama a 4 punte	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Livello di potenza acustica misurato (EN ISO 22868)
con testina porta filo	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
con lama a 3 punte	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
con lama a 4 punte	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Vibrazioni trasmesse alla mano sull'impugnatura anteriore ("MONO") (ISO 22867)
con testina porta filo	m/sec ^2	5,91	-	4,40	-	5,04	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
con lama a 3 punte	m/sec ^2	2,55	-	3,62	-	3,03	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
con lama a 4 punte	m/sec ^2	5,42	-	5,19	-	6,15	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
Vibrazioni trasmesse alla mano sull'impugnatura posteriore ("MONO") (ISO 22867)
con testina porta filo	m/sec ^2	4,04	-	3,45	-	2,13	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
con lama a 3 punte	m/sec ^2	5,69	-	3,04	-	2,15	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
con lama a 4 punte	m/sec ^2	4,41	-	4,59	-	5,11	-
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
Vibrazioni trasmesse alla mano sull'impugnatura sinistra ("DUPLEX") (ISO 22867) - MANUBRIO ORIGINALE
con testina porta filo	m/sec ^2	-	1,81	-	3,42	-	4,49
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 3 punte	m/sec ^2	-	2,43	-	2,94	-	2,51
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 4 punte	m/sec ^2	-	6,25	-	2,54	-	3,42
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrazioni trasmesse alla mano sull'impugnatura destra ("DUPLEX") (ISO 22867) - MANUBRIO ORIGINALE
con testina porta filo	m/sec ^2	-	2,49	-	4,53	-	1,94
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 3 punte	m/sec ^2	-	2,56	-	4,16	-	1,04
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 4 punte	m/sec ^2	-	6,45	-	4,88	-	2,92
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrazioni trasmesse alla mano sull'impugnatura sinistra ("DUPLEX") (ISO 22867) - MANUBRIO ALTERNATIVO
con testina porta filo	m/sec ^2	-	2,94	-	3,25	-	2,90
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 3 punte	m/sec ^2	-	3,31	-	2,40	-	2,20
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 4 punte	m/sec ^2	-	5,67	-	3,75	-	2,56
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrazioni trasmesse alla mano sull'impugnatura destra ("DUPLEX") (ISO 22867) - MANUBRIO ALTERNATIVO
con testina porta filo	m/sec ^2	-	5,07	-	3,81	-	3,57
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 3 punte	m/sec ^2	-	6,61	-	3,63	-	3,24
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
con lama a 4 punte	m/sec ^2	-	7,80	-	4,22	-	3,87
Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5

11. ACCESSORI

La tabella contiene l'elenco di tutti gli accessori sponibili, con l'indicazione di quelli utilizzabili su scuna macchina, contrassegnati con il simbolo " *".

ATTENZIONE!

Datochelascelta, l'applicazioneel'utilizzodell'accessoriodamontare nellesvariatetipologiediimpiegosonoatti

dompiutidall'utilizzatorenellasuatotaleau- donomiadigiudizio,questiseneassumean- cheleresponsabilitàconsequentiperdannidi qualsiasinaturaderivatidataliatti.Incasodi dubbioscarsaconoscenzadellespecificitàdi ciascunaccessorio,occorrecontattareilpro- priorivenditoreouncentrodigiardinaggio specializzato.

	Codice Modello:	28/326/2801/2802	33/336/3302	44/346
	118801127/0	*	*	*
	118801418/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Codice Modello	B 28 J
	118801754/0Dispositivo tagliasiepi	*
	118801755/0118801756/0Dispositivo potatore	*

Dear Customer,
