Produkttyp	Rasentrimmer
Marke	Alpina
Modell	B 28
Motor	2-Takt-Benzin
Leistung	1,1 kW
Hubraum	28 cm³
Kraftstofftank	0,6 L
Schnittbreite	42 cm
Schnitttyp	Nylonfaden oder 3-Zahn-Klinge
Gewicht	5,2 kg
Abmessungen (L x B x H)	180 x 30 x 30 cm
Kraftstoff	2-Takt-Gemisch (40:1)
Zündung	Elektronisch
Antivibrationssystem	Ja
Geräuschpegel	94 dB(A) (garantiert)
Wartung	Luftfilter nach 10 h reinigen, Zündkerze alle 50 h
Reinigung	Nach jedem Gebrauch mit feuchtem Tuch
Sicherheit	Motorstopp sofort, Handschutz, Ständer
Ersatzteile	Fäden, Klingen, Zündkerzen, Filter erhältlich
Reparierbarkeit	Reparaturindex 7,2/10

Häufig gestellte Fragen - B 28 ALPINA

Wie starte ich den Rasentrimmer Alpina B 28?

Stellen Sie sicher, dass der Tank das 2-Takt-Gemisch (40:1) enthält. Choke aktivieren, Primer pumpen, am Startseil ziehen, bis der Motor läuft.

Welches Gemisch für den Alpina B 28 verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin 95 und 2-Takt-Öl im Verhältnis 40:1 (25 ml Öl auf 1 L Benzin).

Wie ersetze ich den Schneidfaden?

Zündkerzenstecker abziehen. Kappenkopf abnehmen, alten Faden abwickeln. Neuen Faden mit 2,4 mm Durchmesser in die angegebene Richtung aufwickeln, dann wieder zusammenbauen.

Wie reinige ich den Luftfilter?

Filterdeckel abschrauben, Schaumstoffelement herausnehmen. Mit Seifenwasser reinigen, trocknen und mit Motoröl tränken, dann wieder einsetzen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie Handschuhe, Schutzbrille und geschlossene Schuhe. Niemals ohne Schutzhaube schneiden. Warten Sie, bis das Gerät stoppt, bevor Sie es anfassen.

Wie pflege ich die Klinge?

Nach Gebrauch die Klinge mit einer Feile schärfen. Auf Risse prüfen. Bei Beschädigung ersetzen. Die Klingenwelle schmieren.

Was tun, wenn der Motor ausgeht?

Überprüfen Sie Gemisch, Luftfilter, Zündkerze (Abstand 0,6 mm). Besteht das Problem weiter, Kraftstoff ablassen und Vergaser reinigen.

Wie groß ist die maximale Schnittbreite?

Die Schnittbreite beträgt 42 cm mit Nylonfaden. Mit der 3-Zahn-Klinge ist sie etwas geringer, etwa 30 cm.

Wo finde ich Ersatzteile?

Sie können Teile bei autorisierten Alpina-Händlern, online oder in Baumärkten bestellen. Geben Sie die Referenz B 28 an.

Wie lagere ich das Gerät im Winter?

Tank entleeren und Motor im Leerlauf laufen lassen, bis er stoppt. Gerät reinigen, bewegliche Teile schmieren und an einem trockenen Ort lagern.

BEDIENUNGSANLEITUNG B 28 ALPINA

DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali) DE

ESPAÑOL - Traducción del Manual Original (Istruzioni Originali) ......ES

Gentile Cliente,

Mod. 44/346 42,7 cm³/1,1 kW

Mod. 44/346 42,7 cm/1,1 kW

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der brauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu könne Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, ues jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird stimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, körnen Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe ode zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2

2. Symbole 3

3. Sicherheitsvorschriften 4

4. Montage der Maschine 6

5. Arbeitsvorbereitung 7

6. Motor anlassen, benutzen und ausschalten 8

7. Maschineneinsatz 10

8. Wartung und Aufbewahrung 12

9. Störungssuche 14

10. Technische Daten 14

11. Zubehör 16

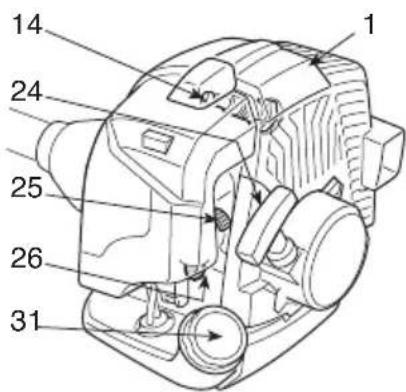

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

WESENTLICHE BAUTEILE

1. Motor
2. Antriebsrohr

3. Schneidvorrichtung
   a. Messer mit 3 oder 4 Spitzen b. Fadenkopf

4. Schutz der Schneidvorrichtung

5. Vorderer Handgriff

6. Schiene

7. Holm

8. Hinterer Handgriff

9. Anschlusspunkt (des Tragegurts)

10. Typenschild

11. Tragegurt a. Mit Einzelgurt b. Mit Doppelgurt

12. Winkelumlenkung

13. Messerschutz (für den Transport)

14. Zündkerze

STEUERUNGEN UND AUFFÜLLEN

1. Motorabstellschalter
2. Drehzahlregler
3. Verriegelung Drehzahlregler
4. Startgriff
5. Chokehebel (Starter)

6. Primer

7. Verschluss Gemischtank

10.1) Konformitätszeichen gemäß der Richtlinie 2006/42/EG
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LWA gemäß Richtlinie 2000/14/EG
10.4) Bezugsmodell des Herstellers
10.5) Maschinenmodell
10.6) Kennnummer
10.7) Baujahr
10.8) Artikelnummer
10.9) Emission-Nummer

1) Achtung! Gefahr. Diese Maschine kann, wenn sie nicht korrekt verwendet wird, für Sie und andere geflich sein.
2) Vor Inbetriebnahme der Maschine die Gebrauchsanleitung aufmerksam lesen.
3) Wir weisen den Bediener der Maschine darauf hin, dass er bei normalen Arbeitsbedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist. Gehörschutz, Schutzbrille und Schutzhelm verwenden.
4) Arbeitsschuhe und Schutzhandschuhe tragen!
5) Gefahr umherfliegender Teile! Während der Maschinenverwendung müssen Personen und Haustiere einen Abstand von mindestens 15 m einhalten!

6) Maximale Drehzahl der Schneidvorrichtung. Verwenden Sie ausschließlich geeignete Schneidvorrichtungen.
7) Keine Kreissägeblätter verwenden. Gefahr: Die Verwendung von Kreissägeblättern an Maschinen mit diesem Symbol setzt den Bediener der Gefahr schwerer bis hin zu tödlichen Verletzungen aus.
8) Achtung! Benzin ist entflammbar. Vor dem Nachtan-ken den Motor mindestens 2 Minuten abkühlen lassen.
9) Achtung! Sich fern von heißen Oberflächen aufhalten.
10) Auf den Messerstoß achten.

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

11) Gemischtank
12) Stellungen des Motorschalters

$$ \mathbf {a} = \text { A u s } $$

$$ \mathbf {b} = \text { Betrieb } $$

$$ \mathbf {c} = \text { S t a r t } $$

BESCHREIBENDE SYMBOLE AN DEN SCHUTZVORRICHTUNGEN (falls vorhanden)

21) Schneidvorrichtungen, für die der Schutz geeignet ist
22) Drehrichtung der Schneidvorrichtung

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur für den vorgesehenen Einsatzweck verwenden, d.h.
- Schneiden von Gras und nicht holziger Pflanzen, mittelseines Nylonfadens (z.B. Trimmen von Beetkanten, Pflanzungen, Mauern, Umzäunungen oder kleine Grünflächen, um den mit einer Motorsense ausgeführten Schnitt abzuschließen);
- Schneiden von hohem Gras, kleinen Ästen und holzigen Büschen bis zu einem Querschnitt von 2 cm mit der Hilfe v Metall- oder Kunststoffmessern.

Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen.

Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft):

• Verwenden der Maschine zum Kehren;
• Hecken schneiden oder andere Arbeiten, bei denen die Schneidevorrichtung nicht in Bodenhöhe verwendet wird;
• Baumschnitt;
• Verwenden der Maschine mit der Schneidevorrichtung oberhalb der Gürtellinie des Bedieners;
• Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;
• Verwenden der Maschine durch mehr als eine Person.

3) Erlauben Sie niemals Kindern oder Personen, die nicht über- die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

4) Die Maschine darf nicht von mehr als einer Person benutzt werden.

5) Maschine niemals benutzen:

• Während Personen, besonders Kinder oder Tiere in der Nähe sind;
• Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen;
• Wenn der Benutzer nicht imstande ist, die Maschine mit zwei Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann.
  6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, die ihn in seinen Bewegungen nicht hindert.
- Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen tragen.
- Schutzhelm, Handschuhe, Schutzbrille und schnittfeste Sicherheitsschuhe mit rutschfester Sohle tragen.
- Gehörschutz tragen.
- Keine Schale, Hemden, Halsketten oder andere lose hängende Zubehöre tragen, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz befindlichen Gegenständen verfangen könnten.
- Langes Haar zusammenbinden.

2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:

• Kraftstoff in eigens zu diesem Zweck vorgesehenen, zur gelassenen Behältern aufbewahren;
• beim Umgang mit Kraftstoffen nicht rauchen;
• Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen;
  s – Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen;
• Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden;
• falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Mayorschine von der benzinverschmutzten Fläche zu entfernen.

Bis das Benzin nicht vollständig verdampft ist und die Ben-nd zindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;

• jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;
• Maschine nicht am Befüllungsort starten;
• der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;
• Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.
  4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere:

er- der Gashebel und der Sicherheitshebel müssen sich leicht bewegen lassen, nicht klemmen und wenn losgelassen, müssen sie automatisch und schnell ihre Ausgangsposition wieder einnehmen;

- der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätigt wird;

• der Motorabstellschalter muss von einer Position auf die an- ne dere leicht verstellbar sein;
• das Elektrokabel und vor allem das Zündkerzenkabel müssen er einwandfrei sein, um eine Funkenbildung auszuschließen undufe der Stecker muss vorschriftsmäßig an der Zündkerze angebracht sein;
• die Handgriffe und Schutzvorrichtungen der Maschine müssen bei gereinigt und abgetrocknet, und schließlich an die Maschine il fest angebracht werden;
• Schneidvorrichtungen oder Schutzeinrichtungen dürfen nie beschädigt sein.
  5) Prüfen Sie die korrekte Position der Handgriffe und des Anschlusspunktes der Traggurte, sowie das Gleichgewicht der Maschine.

6) Prüfen Sie vor Arbeitsbeginn, dass die Schutzvorrichtungen für das Schneidwerkzeug geeignet, und korrekt montiert sind.

7) Prüfen Sie den Arbeitsbereich gründlich, und entfernen Sie alles was von der Maschine weggeschleudert werden könnte oder die Schneidgruppe und den Motor beschädigen könnte (Steine, Äste, Stahldraht, Knochen, usw.).

C) DIE MASCHINE IM EINSATZ

1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydgase sammeln können.
2) Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
3) Eine sichere und stabile Position einnehmen:

• vermeiden Sie so gut wie möglich den Einsatz der Maschinemen könnten.
  auf nassem oder rutschigem Boden oder jedenfalls auf un- 3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in ebenen oder steilen Böden, wenn für den Benutzer bei der Äinem Raum abstellen.
  beit keine ausreichende Stabilität gewährleistet ist; 4) Um die Brandgefahr zu vermindern, ist der Motor, der Ab-
• rennen Sie nicht, gehen Sie immer vorsichtig voran und ach-gasschalldämpfer und der Lagerort für die Kraftstoffe stets frei ten Sie auf die Bodenunebenheiten und auf die Anwesenheit von Zweigresten, Blättern oder überflüssigem Fett zu halten; eventueller Hindernisse; Behälter mit Schneidresten niemals innerhalb eines Raumes
• bewerten Sie die potentiellen Risiken des zu bearbeitenden lassen Geländes, und ergreifen Sie alle erforderlichen Sicher- 5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen heitsmaßnahmen für die eigene Sicherheit, vor allen auf Hänund bei kaltem Motor.
  gen, gefährlichem, rutschigem oder unsicherem Gelände; 6) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Bei Hängen muss immer quer zum Gefälle gearbeitet werdenHandschuhe.
  nie bergauf oder bergab, und immer mit der Schneidvorrichtung in Talrichtung. 7) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die be-
  4) Beim Anlassen des Motors die Maschine fest drücken:
• den Motor erst mindestens 3 Meter vom Befüllungsort entfernt pariert werden. Nur Original-Ersatzteile verwenden. Nicht starten; gleichwertige Ersatzteile können die Maschine beschädigen
• prüfen Sie, dass sich andere Personen mindestens 15 Meterund Ihre Sicherheit gefährden. Die Schneidwerkzeuge müssen vom Aktionsradius der Maschine, und bei schweren Schnitt- immer das Herstellerzeichen tragen, wie auch den Verweis auf arbeiten mindestens 30 Meter entfernt befinden; die maximale Arbeitsdrehzahl.
• Schalldämpfer und demnach auch die Abgase nie gegen ent8) Vergewissern Sie sich vor dem Wegräumen der Maschine, flammbare Stoffe richten: dass Sie für die Wartung verwendete Schraubenschlüssel oder
  5) Ändern Sie nicht die Grundeinstellung des Motors und Werkzeuge entfernt haben. lassen Sie ihn nicht überdrehen. 9) Maschine nicht in Kinderreichweite aufbewahren!

6) Die Maschine darf keinen übermäßigen Kräften ausgesetzt werden, und kleine Maschinen dürfen nicht für schwere Arbeiten verwendet werden. Die Verwendung einer geeigneten MaschineE vermindert die Risiken und verbessert die Qualität der Arbeit.

7) Sicherstellen, dass sich die Schneidvorrichtung nicht be- 1) Folgende Hinweise müssen bei Transport und Handhabung wegt solange der Motor leer läuft, und dass nach Betätigung das Maschine beachtet werden:

Gashebels der Motor dann auch schnell wieder auf den Leerlauf Motor ausschalten; abwarten bis die Schneidvorrichtung vollgebracht wird. ständig stillsteht, Zündkerzenstecker abtrennen;

8) Achten Sie darauf, dass das Messer nicht gegen Fremd- - Schutz der Schneidvorrichtung montieren;
körper hart aufprallt und auf das eventuell durch die Bewegung- Maschine ausschließlich an den Handgriffen aufheben und die des Messers herumfliegende Material. Schneidvorrichtung in die der Laufrichtung entgegengesetzte

9) Während der Arbeiten muss die Maschine immer am Traggurt Richtung positionieren befestigt sein. 2) Sollte der Transport

10) Der Motor ist abzustellen:

- wenn Sie die Maschine unbewacht lassen.

- bevor Sie nachtanken.

- während des Wechsels der Arbeitsbereiche.

11) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:

- bevor Sie die Maschine überprüfen, reinigen oder Arbeiten auf) WIE IST DAS HANDBUCH ZU LESEN ihr durchführen;

- nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob ihm Text des vorliegenden Handbuchs sind einige besonders der Maschine Schäden entstanden sind, und führen Sie die wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die forderlichen Reparaturen aus, ehe Sie die Maschine wieder Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist: benutzen;

- wenn die Maschine auf anormale Weise zu vibrieren beginnt in diesem Fall sofort die Ursachen der Vibrationen ausfindig machen und die notwendigen Untersuchungen in einem Facheder betrieb durchführen lassen.

- wenn die Maschine nicht benutzt wird.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest an gezogen sind, um sicher zu sein, dass die Maschine immer un ACHTUNG! Im Falle der Nichtbeachtung be- ter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist steht die Möglichkeit, sich selbst oder Dritte zu verletzen. unentbehrlich für die Sicherheit und die Einhaltung der Lei-

2) Bewahren Sie die Maschine mit Benzin im Tank niemals innerhalb eines Raumes auf, in dem Benzindämpfe mit offen- nem Feuer, einer heißen Quelle oder Funken in Berührung kon- letzen, mit Todesgefahr.

HINWEIS

WICHTIG Liefert erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG! Im Falle der Nichtbeachtung be- steht die Möglichkeit, sich selbst oder Dritte zu verletzen. lei-

GEFAHR! Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte schwer zu vernetzen, mit Todesgefahr.

4. MONTAGE DER MASCHINE

WICHTIG

Die Maschine wird mit einigen

demontierten Bauteilen sowie mit leerem Gemischtank geliefert.

ACHTUNG!

Bei Behandlung der Schneid-

vorrichtungen müssen immer robuste Arbeits- handschuhe getragen werden. Arbeiten Sie bei der Montage der Bauteile mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu be- einträchtigen; wenden Sie sich im Zweifelsfall an Ih- ren Händler.

- Messer mit 3 oder 4 Spitzen (Abb. 4)

ACHTUNG!

Schutzhandschuhe tragen,

d den Messerschutz montieren.

- Das Messer (falls montiert) gemäß Abschnitt 4 demon- tieren.

- Der Schutz (1) ist an der Winkelumlenkung (2) mit vier Schrauben (3) befestigt.

- Fadenkopf (Abb. 5)

1. FERTIGMONTAGE DER MASCHINE

1a. Modelle "MONO" (Abb. 1)

• Den oberen Teil (2) mit Schutz des vorderen Handgriffs auf das Schaftrohr (1) aufsetzen.
• Die untere Kappe (4) verbinden, indem man den Zapfen (4a) in eines der drei auf dem Schaftrohr vorge- sehenen Löcher einfügt.
• Schrauben (5) festziehen.

ACHTUNG!

Bei Verwendung des Faden-

kopfes muss immer der Zusatzschutz mit Fadenmesser montiert sein.

• Das Messer (falls montiert) gemäß Abschnitt 4 demon- p- tieren.
• Der Schutz (1) ist an der Winkelumlenkung (2) mit vier Schrauben (3) befestigt.
• Den Zusatzschutz (4) montieren, indem man ihn am Schutz (1) einrasten lässt.

1b. Modelle "DUPLEX" (Abb. 2)

– Die Schrauben (5) lösen und die Kappe (4) vom Halter (2) abnehmen.
- Den Holm (1) in die Aussparung des Halters (2) am Antriebsrohr (3) einsetzen, und darauf achten, dass sich die Steuerungen rechts befinden.
- Die Kappe (4) montieren, dazu die Schrauben (5) fe: anziehen.
- Die Hülle (6) der Steuerungen am speziellen Kabelhalter (7) befestigen.

4. DEMONTAGE UND ERNEUTE MONTAGE DER SCHNEIDVORRICHTUNGEN

st! ACHTUNG!

Es dürfen nur originale oder

vom Hersteller zugelassene Schneidvorrichtungen verwendet werden.

2. MONTAGE DER STANGE (Modelle mit demontierbarer Stange - Abb. 3)

• Die Haltenase (5) herausziehen und den untere Teil der Stange (4) drücken, bis die Haltenase (6) in der Bohrung der Stange (6) einrastet. Das Einsetzen kann durch leichtes Drehen des unteren Teils (4) in beide Richtungen erleichtert werden; das Einrasten ist korrekt erfolgt, wenn die Haltenase (5) vollständig eingetreten ist.
• Nach dem vollständigen Einrasten den Griff (7) vollständig festziehen.

- Messer mit 3 oder 4 Spitzen (Abb. 6)

ACHTUNG!

Schutzhandschuhe tragen,

und den Messerschutz montieren.

HINWEIS

Die Befestigungsmutter (5) be-

sitzt ein Linksgewinde, und muss daher im Uhrzeigersinn abgeschraubt und gegen Uhrzeigersinn eingeschraubt werden.

3. MONTAGE DER SCHUTZEINRICHTUNGEN

ACHTUNG!

Jede Schneidvorrichtung ist

mit einem bestimmten Schutz ausgerüstet. Es dürfen nie andere Schutzeinrichtungen als für die Schneidvorrichtung vorgesehen verwendet werden.

• Den mitgelieferten Schlüssel (2) in die entsprechende Bohrung der Winkelumlenkung (3) einsetzen, und das Messer (1) von Hand drehen, bis der Schlüssel in der innenliegenden Bohrung greift, und die Drehung blokkiert.
• Den Splint (4) entfernen und die Mutter (5) im Uhrzeigersinn ausdrehen.
• Die Scheibe (6) und die äußere Überwurfmutter (7) abziehen und das Messer (1) entfernen.

Beim Einbau,

Beim Einbau:

• Sicherstellen, dass die Nuten der inneren Überwurf- scheibe (8) perfekt in die Winkelumlenkung (3) einra- sten.
• Das Messer (1) und die äußere Überwurfmutter (7) - montieren.
• Die Scheibe (6) und die Mutter (5) wieder montieren- und gegen Uhrzeigersinn festziehen.
• Den Splint (4) wieder einsetzen und die beiden Enden umbiegen.
• Den Schlüssel (2) abziehen, um die Messerdrehung wieder freizugeben.

Sicherstellen, dass die Nuten der inneren Überwurfscheibe (4) perfekt in die Winkelumlenkung (3) einrasten.
Den Fadenkopf (1) wieder montieren, indem er gegen Uhrzeigersinn festgezogen wird.
Den Schlüssel (2) abziehen, um die Wellendrehung wieder freizugeben.

- Fadenkopf (Abb. 7)

HINWEIS

HINWEIS Der Fadenkopf besitzt ein Linksgewinde, und muss daher im Uhrzeigersinn abgeschraubt, und gegen Uhrzeigersinn eingeschraubt werden.

• Den mitgelieferten Schlüssel (2) in die entsprechende Bohrung der Winkelumlenkung (3) einsetzen, und den Fadenkopf (1) von Hand drehen, bis der Schlüssel in der innenliegenden Bohrung greift, und die Drehung blockiert.
• Den Fadenkopf (1) entfernen, indem dieser im Uhrzeigersinn abgedreht wird.

5. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

- Benzineigenschaften

Bevor Sie mit der Arbeit starten, muss folgendes geprüft nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl nicht unter 90 NO verwenden.

• dass an der Maschine und an der Schneidvorrichtung alle Schrauben angezogen sind;
• dass die Schneidvorrichtung nicht beschädigt ist, und dass die Metallmesser mit 3 Schneiden (falls montiert gut geschliffen sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und ausreichend sind;
• dass die Handgriffe richtig befestigt sind.

WICHTIG

WICHTIG Bleifreies Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Öleigenschaften

Verwenden Sie nur hochwertige, für Zweitaktmotoren spezifische Kunstöle.

GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

Bei Ihrem Händler sind speziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen gewährleisten können.

WICHTIG

lein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

Die Verwendung solcher Öle ermöglicht eine 2%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 50 Teile Benzin.

WICHTIG

ges Benzin und Schmieröl, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

• Gemischzubereitung und -aufbewahrung

GEFAHR!

entflammbar!

Benzin und Gemisch sind

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärmequellen und offenen Flammen.
• Die Behälter niemals in Kinderreichweite aufbewahren.
• Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung. Für die Gemischzubereitung:

Benzin Synthetisches Öl 2-Takt
Liter Liter	cm	^3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10 0,20	200

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
• Das ganze Öl dazugeben, so wie in der Tabelle vorgeschrieben.
  – Schließlich auch das restliche Benzin.
• Den Behälter verschließen und energisch schütteln.

WICHTIG

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

WICHTIG

immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung auszuschließen.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfernen.

NACHFÜLLEN VON KRAFTSTOFF

GEFAHR!

Rauchen Sie beim Nachfüllen

_nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

⚠️ ACHTUNG!

Behälterverschluss stets vor-

sichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfüllen:

• Gemischbehälter gut schütteln.
• Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichtetem Tankverschluss aufstellen.
• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füllen.

ACHTUNG!

Den Behälter immer sehr gut

verschließen.

ACHTUNG!

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe verflüchtigt haben.

6. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

ACHTUNG! Der Motor darf erst angelassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Messerschutz entfernen (falls montiert).
• Sicherstellen, dass das Messer (falls vorhanden) den2. Boden oder sonstige Gegenstände nicht berührt.

- Kaltstart

HINWEIS

Unter Kaltstart versteht sich das

Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoffnachfüllung.

Um den Motor anzulassen (Abb. 8):

1. Den Verriegelungshebel (3) drücken, den Gashebel (2) betätigen und in dieser Position halten, den Schalter (1) auf «START» stellen und dann den Hebel (3) und den Gashebel (2) wieder loslassen.

2. Starter betätigen, den Hebel (5) in Stellung «CHOKE» drehen.

3. Den Primerknopf (6) 3 - 4 Mal drücken, um die GeMOTOREINSATZ (Abb. 8) mischanreicherung für das Anlassen zu erreichen.

4. Maschine mit einer Hand auf dem Motor fest auf die Drehzahl der Schneidvorrichtung wird durch den Boden drücken, damit Sie beim Anlassen die Kon- Drehzahlregler (2) am hinteren Handgriff (4) oder am trolle der Maschine nicht zu verlieren (Abb. 9). rechten Griff (4a) des Zweihandgriffs gesteuert.

WICHTIG

den darf das Antriebsrohr während des Anlassens nicht wird, als Stütze für die Hand oder das Knie verwendet werden.

1. Den Startgriff 10-15 cm langsam herausziehen, bis ein gewisser Widerstand zu spüren ist, dann ein p Mal fest ziehen bis die ersten Zündungen wahrgenommen werden.

Die Betätigung des Drehzahlreglers ist nur möglich, wenn der Verriegelungshebel (3) gleichzeitig betätigt

Die Bewegung wird vom Motor auf die Antriebswelle übertragen, und zwar über eine Fliehkraftkupplung, mit oder die Bewegung der Welle verhindert wird, solange der Motor im Leerlauf läuft.

WICHTIG

meiden, das Seil lieber nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Berührung bringen und den Griff loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

ACHTUNG!

ACHTUNG! Verwenden Sie die Maschine nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn die Steuerung des Drehzahlreglers (2) bis zum Anschlag

1. Den Startgriff erneut ziehen, bis das korrekte Anlas-betätigt wird. sen des Motors erreicht wurde.

ACHTUNG!

ACHTUNG! Das Anlassen des Motors mit betätigtem Starter verursacht eine Drehung der Schneidvorrichtung, die erst bei Lösen des Choke-Hebels stoppt.

WICHTIG

WICHTIG Während der ersten 6-8 Stunden Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

1. Nach dem Anlassen des Motors den Starter deaktivieren, indem der Hebel (2) in die Stellung «RUN» dreht wird.
2. Kurz den Gashebel (2) betätigen, um den Motor in Um den Motor auszuschalten:

den Leerlauf zu bringen, mit dem Schalter (1), der sich automatisch auf «RUN» stellt.

1. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen bevor Sie die Maschine verwenden.

2. Die Steuerung des Drehzahlreglers loslassen (2) und r- den Motor einige Sekunden lang im Leerlauf laufen lassen.

3. Den Schalter (1) auf Position «STOP» drücken.

WICHTIG

mehrmals mit betätigtem Starter betätigt werden, könnte dadurch der Motor überflutet und das Anlassen erschwert werden.

ACHTUNG!

e ACHTUNG! Wenn der Drehzahlregler auf den Leerlauf gebracht wird, dauert es einige Sekunden bis die Schneidvorrichtung vollständig stillsteht.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

- Warmstart

Für den Warmstart (sofort nach Motorausschaltung):

- Den Schalter (1) auf die Position «RUN» stellen. dann die Punkte 4 - 5 - 6 - 9 des oben beschriebenen Ablaufs befolgen.

7. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• vermeiden Sie es, ein Störelement darzustellen.
• Halten Sie sich strikt an die örtlichen Vorschriften für Entsorgung der Schneidreste.
• Halten Sie sich strikt an die örtlichen Vorschriften für Entsorgung von Öl, Benzin, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen.

ACHTUNG!

ACHTUNG! Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als "Raynaud-Syndrom" oder "Leichenfinger") auftreten. Die Symptome können die Hände, Handgelenke und Finger betreffen, und stellen sich als C fühlslosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut. Diese Effekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Beim Auftreten der Symptome müssen die Verwendungszeiten der Maschine verkürzt, und ein Arzt aufgesucht werden.

GEFAHR!

GEFAHR! Das Anlassersystem dieser Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzdem nicht ausgeschlossen werden kann, dass Funktionsstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten können, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor die Maschine verwendet wird.

ACHTUNG!

ACHTUNG! Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche Informationen über die besten Arbeitsschutzvorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten.

VERWENDUNG DER TRAGGURTE (Abb. 10)

⚠️ ACHTUNG!

ACHTUNG! Bei Verwendung der Maschine müssen die korrekt angelegten Traggurte immer eingehängt werden. Die Wirksamkeit der Schnellauslösung zum schnellen Trennen der Maschine von den Gurten im Gefahrenfall muss regelmäßig geprüft werden.

Der Traggurt muss angelegt werden, bevor die Maschine am entsprechenden Haken eingehängt wird, und die Gurte müsse entsprechend der Größe und Statur des Bedieners eingestellt werden.

Falls die Maschine mit mehreren Anschlusspunkten ausgerüstet ist, muss der Punkt verwendet werden, mit dem das Gleichgewicht der Maschine während der Arbeit am Besten gehalten werden kann. Es ist immer ein Traggurt entsprechend des Maschinengewichts und der verwendeten Schneidvorrichtung zu verwenden:

• bei Maschinen mit weniger als 7,5 kg, ausgestattet mit Fadenkopf oder 3 oder 4-schneidigem Messer können die Modelle mit Einzel- oder Doppelgurt verwendet werden.
• bei Maschinen von mehr als 7,5 kg darf nur das Modell mit Doppelgurt verwendet werden.

- Modelle "MONO" mit Einzelgurt

Geder Gurt (1) muss über die linke Schulter, in Richtung der rechten Hüfte laufen.

- Modelle mit Doppelgurt

Der Gurt (2) muss wie folgt getragen werden:

• die Auflage und der Karabinerhaken der Maschine auf der rechten Seite (2.1);
  – die Entriegelung vorne (2.2);
• die Kreuzung der Gurte auf dem Rücken des Bedieners (2.3);
• die Gurtschnalle korrekt auf der linken Seite schließen (2.4).

Die Gurte müssen straff sitzen, um die Last gleichmäßig auf die Schultern zu verteilen.

BETRIEBSWEISE DER MASCHINE

ACHTUNG!

Die Maschine muss während der

Arbeit immer fest mit zwei Händen gehalten werden, mit der Motoreinheit auf der rechten Körperseite, und der Schneidegruppe unterhalb der Gürtellinie.

ACHTUNG!

Wenn sich ein Messer während

der Arbeit verkeilt muss der Motor sofort ausgeschaltet werden. Achten Sie immer auf Rückschläge (Kickback) die auftreten können, wenn ein Messer auf ein Hindernis trifft (Holzstamm, Wurzeln, Äste, Steine, usw.). Vermeiden, dass das Messer den Boden berührt. Die Schläge verursachen ein Rückschlagen des Messers, das schwer zu kontrollieren ist, so stark, dass die Kontrolle der Maschine verloren gehen kann, die Sicherheit des Bedieners gefährdet wird, und die Maschine selbst beschädigt werden kann.

Bevor das erste Mal Mäharbeiten in Angriff genommen werden, muss sich der Bediener mit der Maschine und der geeigneten Arbeitstechnik vertraut machen, und probehalber den Gurt korrekt anlegen, die Maschine sicher aufnehmen, und die erforderlichen Arbeitsbewegungen ausführen.

• Auswahl der Schneidvorrichtung

Die am Besten geeignete Schneidvorrichtung für die vorgesehene Arbeit entsprechend der folgenden Grundsätze auswählen:

• das Messer mit 3 Schneiden ist zum Schneiden und Ausputzen kleiner Büsche bis zu 2 cm Querschnitt geeignet;
• das Messer mit 4 Schneiden ist zum großflä-chigem Schneiden von zähem Gras geeignet;
• der Fadenkopf kann hohes Gras und nicht holzige Pflanzen in der Nähe von Einzäunungen, Mauern, Fundamenten, Gehsteigen, um Bäume, usw. beseitigen oder zum vollständigen Ausputzen eines Gartenteils verwendet werden

ARBEITSTECNIKEN

a) Messer mit 3 Spitzen (Abb. 11)

Den Schnitt von der Oberseite der Pflanzen her beginnen, da mit dem Messer abwärts arbeiten, und die Ästen schrittweise kleine Stücke zerkleinern.

b) Messer mit 4 Spitzen (Abb. 12)

Die Maschine als herkömmliche Sense verwen-den, und sich mit bogenförmigen Schwenk-bewegungen von ca. 60-90°bis zum Ende derVegetation bewegen, und so fort.

c) Fadenkopf

ACHTUNG!

Es dürfen NUR Nylonfäden ver-

wendet werden. Die Verwendung von Metalldrähten, kunststoffummantelten Metalldrähten bzw. für den Fadenkopf ungeeigneter Fäden kann schwere Verletzungen und Schäden verursachen.

Während des Betriebs sollte der Motor regelmäßig gestoppt, und das Gras, dass sich um die Maschine wickelt entfernt werden, um zu verhindern, dass sich das Antriebsrohr auf Grund des Grases unterhalb des Schutzes überhitzt.

Das angesammelte Gras mit einem Schraubendreher entfernen, damit die Stange korrekt gekühlt wird.

ACHTUNG!

Die Maschine darf nicht durch

Neigen des Fadenkopfes zum Kehren verwendet werden. Die Motorkraft kann Gegenstände und kleine Steine bis 15 Meter weit schleudern, und so Schäden oder Verletzungen verursachen.

• Schneiden in Bewegung (Sensen) (Abb. 13)

Mit gleichmäßiger Geschwindigkeit vorwärts gehen, dabei eine ARBEITSENDE

Bogenbewegung ähnlich zum herkömmlichen Sensen ausführen, ohne den Fadenkopf während des Betriebs zu neigen. Als Erstes versuchen einen kleinen Bereich in der richtigen Höhe zu schneiden, um dann eine gleichmäßige Schnitthöhe erreichen, indem der Fadenkopf auf einer konstanten Höhe vom Boden gehalten wird.

Für größere Schnitte kann es hilfreich sein, den Fadenkopf um ca. 30° nach links zu neigen.

ACHTUNG!

Es darf nicht auf diese Weise ge- die Möglichkeit besteht, dass

Gegenstände weg geschleudert werden, die Personen oder Tiere verletzen, oder Sachschäden verursachen können.

Präzisionsschnitt (Trimmen)

Die Maschine geneigt halten, so dass der untere Teil des Fadenkopfes nicht das Gelände berührt und die Schnittlinie sich im gewünschten Punkt befindet, wobei die Schneidvorrichtung immer fern vom Bediener gehalten werden muss.

• Schneiden in der Nähe von Einzäunungen / Fundamenten (Abb. 14)

Den Fadenkopf langsam in die Nähe der Einzäunungen, Pfosten, Steine, Mauern, usw. führen, oder gewaltsam dagegen zu drücken.

Wenn der Faden gegen ein hartes Hindernis schlägt kann dieser kaputt gehen, oder verschleiben; wenn er in einer Einzäunung hängen bleibt kann er plötzlich reißen.

Auf jeden Fall kann das Schneiden entlang Gehsteigen, Fundamenten, Mauern, usw. einen übermäßigen Fadenverschleiß verursachen.

• Schneiden um Bäume (Abb. 15)

Um den Baum, von links nach rechts, herum laufen, damit sich langsam an den Stamm annähern, so dass der Faden nicht gegen den Baum schlägt, und den Fadenkopf leicht nach vorne geneigt halten.

Beachten, dass der Nylonfaden kleine Sträucher durchtrennen oder beschädigen kann, und dass der Schlag des Nylonfaden- dens gegen den Strauch- oder Baumstamm bei weicher Rinde die Pflanze stark beschädigen kann.

- Einstellung der Fadenlänge während der Arbeit (Abb. 16)

Diese Maschine ist mit einem Fadenkopf "Tap & Go" ausgestattet.

Um neuen Faden abzuspulen muss der Kopf mit Höchstdrehzahl gegen den Boden geklopft werden; der Faden wird autozunatisch frei gegeben, und das Messer schneidet die überschüssige Länge ab.

Wenn die Arbeit beendet ist:

zu Motor wie vorangehend (Kap. 6) beschrieben ausschalten.

- Den Stillstand der Schneidvorrichtung abwarten und den Messerschutz montieren.

8. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um Für die Filterreinigung:

die ursprüngliche Effizienz und Einsatzsicherheit der

Maschine zu bewahren.

ACHTUNG!

Während der Wartungsein-

griffe:

• Zündkerzenstecker abtrennen.
• Abwarten bis der Motor ausreichend abgekühlt ist.
• Für Eingriffe im Messerbereich Schutzhandschuhe tragen
• Messerschutzvorrichtung nicht entfernen, es sei übrunn, denn, die Eingriffe müssen auf dem Messer selbst vorgenommen werden.

• Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

• Die Taste (1) drücken, die Abdeckung (2) umklappen und das Filterelement (3) entfernen.

• Das Filterelement (3) mit Wasser und Seife waschen. Kein Benzin oder andere Lösungsmittel verwenden.
• Den Filter an der Luft trocknen lassen.
• Das Filterelement (3) wieder montieren und die Abdeckung (2) schließen, indem man darauf drückt bis sie einrastet.

ÜBERPRÜFUNG DER ZÜNDKERZE (Abb. 18)

Regelmäßig die Zündkerze entfernen und dabei eventuelle Ablagerungen mit einem Metallbürstchen entfernen.

Kontrollieren Sie den Elektrodenabstand und stellen Sie ihn gegebenenfalls wieder her.

ZYLINDER UND SCHALLDÄMPFER

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Die Zündkerze muss mit einer gleichwertigen Zündker-Bereich des Schalldämpfers von Zweigresten, Zweigleinze mit entsprechenden Eigenschaften ersetzt werden, Blättern oder anderen Rückständen befreien.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

nDie Zündkerze muss mit einer gleichwertigen Zündker- nze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeden Fall nach jeweils 100 Betriebsstunden.

STARTERGRUPPE

Um ein Überhitzen und Beschädigung des Motors zu verhindern, müssen die Ansauggitter der Kühlluft immer sauber, und frei von Sägespänen und Schmutz g halten werden.

Das Anlasserseil muss bei den ersten Anzeichen von Verschleiß ersetzt werden.

VERGASEREINSTELLUNG

Der Vergaser wird ab Werk so eingestellt, dass bei jeder eEinsatzsituation immer Höchstleistungen erbracht werden, und zwar bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Wenden Sie sich bei mangelnder Leistung für eine Kontrolle des Vergasers und des Motors an Ihren Fachhändler.

BEFESTIGUNGEN

Kontrollieren Sie regelmäßig den festen Sitz aller Befestigungsschrauben und -muttern, und dass alle Handgriffe fest befestigt sind

- Leerlaufeinstellung

REINIGUNG DES LUFTFILTERS (Abb. 17)

WICHTIG

Die Reinigung des Luftfilters ist die Voraussetzung für einen einwandfreien Betrieb und eine lange Standzeit der Maschine. Um unersetzliche Schäden des Motors zu vermeiden, arbeiten Sie nicht ohne Filter oder mit einem beschädigtem Filter

ACHTUNG!

Die Schneidvorrichtung darf sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie Ihren Händler für die korrekte Motoreinstellung zu Rate ziehen.

WINKELUMLENKUNG (Abb. 19)

Mit Lithiumfett schmieren. Die Schraube (1) entfernen, und das Fett einfüllen, indem die Welle von Hand gedreht wird, bis das Fett austritt; anschließend wieder die Schraube (1) eindrehen.

SCHLEIFEN DES 3 oder 4 -SCHNEIDIGEN MES- SERS (Abb. 20)

ACHTUNG!

Schutzhandschuhe tragen.

Wenn das Schleifen ohne Demontage des Messers erfolgt, muss der Zündkerzenstecker abgezogen werden.

Das Schleifen erfolgt unter Berücksichtigung der Messer- und Klingenart, mit Verwendung einer Flachfeile und gleichmäßigem Einsatz an allen Schneiden.

Die Angaben für einen korrekten Schliff sind der Abb. 20 zu entnehmen:

A = Falscher Schliff

B = Schleifgrenze

C = Falsche oder unterschiedliche Winkel

Es ist wichtig, dass das Messer nach dem Schleifen gleichmäßig gewuchtet ist.

Die 3 oder 4-schneidigen Messer können beidseitig ver• Lagerung wendet werden. Wenn die Schneide auf einer Seite ver- schlissen ist, kann das Messer umgedreht, und die an-Ehe die Maschine stillgelegt wird: dere Seite verwendet werden.

ACHTUNG!

Die Messer dürfen nie re-

pariert werden, sie müssen ersetzt werden, sobald Beschädigungen festgestellt, oder die Verschleißgrenze überschritten wird.

AUSTAUSCH DES FADENS IM KOPF (Abb. 21)

- Die in der Abbildung angegebene Sequenz befolgen.

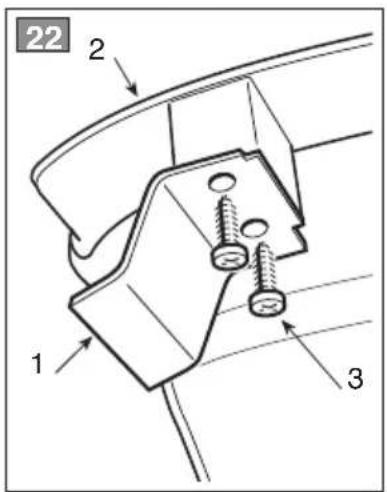

SCHLEIFEN DES FADENMESSERS (Abb. 22)

• Das Fadenmesser (1) durch Lösen der Schrauben (3) vom Schutz (2) entfernen.
• Das Fadenmesser in einem Schraubstock einspannen, und mit einer Flachfeile schleifen, wobei beachtet werden muss, dass der Originalwinkel beibehaltenwird.
• Das Messer wieder am Schutz montieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungseingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen

Die Maschine muss an einem trockenen Ort aufbewahrt, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Schutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraussicht-

lich über 2-3 Monate nicht eingesetzt wird, muss folgendes gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschäden zu vermeiden.

• Den Kraftstofftank entleeren.
• Den Motor starten und im Leerlauf laufen lassen bis er ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen lassen und die Zündkerze entfernen.
• Einen Schuss neues Öl in die Zündkerzenbohrung geben.
• Mehrmals am Startgriff ziehen, damit sich das Öl im Zylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich wenn der Kolben seinen höchsten Hub erreicht hat).

- Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

n- ünderkeze entfernen.

• Ein paar Mal am Startgriff ziehen, um das überflüssige Öl zu beseitigen.
• Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
• Maschine so einstellen, wie unter Kapitel "Maschinenvorbereitung" beschrieben.

9. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entwe-der nicht gestartet wer-den, oder schaltet sofort aus.	- Falscher Anlassvorgang- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Anweisungen befolgen (siehe Kap. 6)- Zündkerze überprüfen (siehe Kap. 8)- Filter reinigen bzw. auswechseln (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
3) Der Motor läuft unregelmäßig oder erbringt unter Belastung keine Leistung	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine-übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung- Probleme der Gemischaufbereitung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 5)- Sich mit dem Händler in Verbindung setzen

10. TECHNISCHE DATEN

Motor 2-Takt mit Luftkühlung

Hubraum / Leistung

Mod. 28/326 25,4 cm³/0,7 kW

Mod. 33/336 32,6 cm³/0,9 kW

Mod. 44/346 42,7 cm³/1,1 kW

Motordrehzahl im Leerlauf

Mod. 28/326 2520-3080 1/min

Mod. 33/336 2520-3080 1/min

Mod. 44/346 2520-3080 1/min

Maximaldrehzahl des Motors

Mod. 28/326 10000 1/min

Mod. 33/336 10000 1/min

Mod. 44/346 9500 1/min

Maximaldrehzahl des Werkzeugs

Mod. 28/326 7800 1/min

Mod. 33/336 7800 1/min

Mod. 44/346 7400 1/min

Zündkerze .... Torch L8RTC oder

NGK-R BPMR7A oder gleichwertig

Gemisch ....Benzin : Zweitaktöl = 50:1 = 2%

Behälterinhalt

Mod. 28/326 650 cm ^3

Mod. 33/336 850 cm ^2

Mod. 44/346 950 cm ^4

Maximal zulässiger Messerdurchmesser

3 oder 4-schneidiges Messer .... 0 255 mm

Gewicht 1)

Mod. 28/326 6,8 kg

Mod. 28 J 7,3 kg

Mod. 28 D 6,9 kg

Mod. 28 JD 7,7 kg

Mod. 33/336 7,8 kg

Mod. 33 D 8,6 kg

Mod. 44/346 8,6 kg

Mod. 44 D 9,5 kg

1) Gewicht gemäß ISO 11806-1

(ohne Kraftstoff, Schneidvorrichtungen

und Gurtwerk)

Modell

Gemessene gleichwertigeGeräusch- und Vibrationswerte
		B 28SB 28BJ 326BJC 326B 28 SB 28 J	B 28 B 28 JD SB 28 JB 2801 MB 2802	D B 33 SB 33 BJC 336	B 33 D SB 33 D MB 3302	B 44 SB 44 BJ 346 BJC 346	B 44 D SB 44D
Gewichteter Schalldruck am Ohr des Bedieners (EN ISO 22868)
Mit Fadenkopf	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
Mit 3-schneidigem Messer	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
Mit 4-schneidigem Messer	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
Gemessener Schalleistungspegel (EN ISO 22868)
Mit Fadenkopf	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
Mit 3-schneidigem Messer	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
Mit 4-schneidigem Messer	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Messungenauigkeit (2006/42/EG - EN 27574)	dB(A)	3	3	3	3	3
An die Hand übertragene Vibrationen am vorderen Handgriff ("MONO") (ISO 22867)
Mit Fadenkopf	m/sec ^2	5,91	-4,40	-5,04	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Mit 3-schneidigem Messer	m/sec ^2	2,55	-3,62	-3,03	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Mit 4-schneidigem Messer	m/sec ^2	5,42	-5,19	-6,15	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
An die Hand übertragene Vibrationen am hinteren Handgriff ("MONO") (ISO 22867)
Mit Fadenkopf	m/sec ^2	4,04	-3,45	-2,13	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Mit 3-schneidigem Messer	m/sec ^2	5,69	-3,04	-2,15	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
Mit 4-schneidigem Messer	m/sec ^2	4,41	-4,59	-5,11	-
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	1,5	-1,5	-1,5	-
An die Hand übertragene Vibrationen am hinteren Handgriff ("DUPLEX") (ISO 22867) - ORIGINAL HOLM
Mit Fadenkopf	m/sec ^2	-1,81	-3,42	-4,49
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 3-schneidigem Messer	m/sec ^2	-2,43	-2,94	-2,51
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 4-schneidigem Messer	m/sec ^2	-6,25	-2,54	-3,42
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
An die Hand übertragene Vibrationen am linken Handgriff ("DUPLEX") (ISO 22867) - ORIGINAL HOLM
Mit Fadenkopf	m/sec ^2	-2,49	-4,53	-1,94
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 3-schneidigem Messer	m/sec ^2	-2,56	-4,16	-1,04
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 4-schneidigem Messer	m/sec ^2	-6,45	-4,88	-2,92
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
An die Hand übertragene Vibrationen am hinteren Handgriff ("DUPLEX") (ISO 22867) - ALTERNATIV HOLM
Mit Fadenkopf	m/sec ^2	-2,94	-3,25	-2,90
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 3-schneidigem Messer	m/sec ^2	-3,31	-2,40	-2,20
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 4-schneidigem Messer	m/sec ^2	-5,67	-3,75	-2,56
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
An die Hand übertragene Vibrationen am linken Handgriff ("DUPLEX") (ISO 22867) – ALTERNATIV HOLM
Mit Fadenkopf	m/sec ^2	-5,07	-3,81	-3,57
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 3-schneidigem Messer	m/sec ^2	-6,61	-3,63	-3,24
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5
Mit 4-schneidigem Messer	m/sec ^2	-7,80	-4,22	-3,87
Messungenauigkeit (2006/42/EG - EN 12096)	m/sec ^2	-1,5	-1,5	-1,5

11. ZUBEHÖR

Die Tabelle enthält die Liste aller lieferbaren Zubehörteile, mit Angabe der Teile, die auf jeder Maschine verwendbar sind, gekennzeichnet mit dem Symbol “.”.

werden, haftet dieser auch für durch diese Arbeitsgänge verursachte Schäden jeglicher Art. Bei Zweifeln oder Unwissen über die Eigenschaften des einzelnen Zubehörs, wenden Sie sich an Ihren Händler oder ein spezialisiertes Gartencenter.

ACHTUNG!

ZA ACHTUNG! Da die Auswahl, die Montage und die Verwendung des für die unterschiedlichen Einsatzarten zu montierenden Zubehörteils vom Benutzer in vollkommener Autonomie durchgeführt

	Nummer Modell:	28/326/2801/2802	33/336/3302	44/346
	118801127/0	*	*	*
	118801128/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Nummer Modell	B 28 J
	118801754/0Heckenschere	*
	118801755/0118801756/0Hochentaster	*

Estimado Cliente,

BEDIENINGEN EN BIJVULLEN

6. STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

LET OP!

10. TECHNISCHE GEGEVENS

Motor 2-takt luchtkoeling

Mod. 44/346 42,7 cm/1,1 kW

Mod. 44/346 42,7 cm³/1,1 kW

LÄNGRE TIDS UPPEHÅLL

VIKTIGT

1. TÄRKEIMPIEN OSIEN TUNNISTUS

TÄRKEIMMÄT OSAT

Mod. 44/346 42,7 cm³/1,1 kW

Mod. 44/346 42,7 cm³/1,1 kW

Mod. 44/346 42,7 cm³/1,1 kW
