HASZNÁLATI ÚTMUTATÓ B 28 ALPINA

MAGYAR - Eredeti használati utasítás fordítása (Istruzioni Originali) ......HU

Mindenekelőtt szeretnénk megköszönni, hogy a mi termékeink közül választott és kívánjuk, hogy a használata kivívja teljes megelégedését, és mindenben megfeleljen elvárásainak. Ezt a használati ut tást azért állítottuk össze, hogy lehetővé tegyük az Ön számára a gép megismerését és biztonság rülmények között történő hatékony használatát. Ne felejtse el, hogy a használati utasítás a gép sz részét képezi, ezért tartsa mindig kéznél, hogy bármikor bárminek utána tudjon nézni, és amikor a másoknak átengedi, vagy akár csak kölcsönadja, ne felejtse el a használati utasítást is vele együt

Az Ön új gépét a hatályos törvények előírásainak megfelelően terveztük és kiviteleztük, ha a jelen nálati utasítás (előirányzott használat) valamennyi útmutatását betartja, a gép biztonságos és megbí lesz; bármilyen más használat vagy a használati biztonságra, karbantartásra és feltüntetett javításra natkozó előírások be nem tartása "helytelen használatnak" minősül és a garancia elévülését, valami Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a használóra hárítva a saját ma másokon okozott károkból illetve sérülésekböl származó kötelezettségeket.

Amennyiben kisebb különbségeket vél felfedezni az itt leírtak és az Ön tulajdonában lévő gép köz feledje, hogy a termék folyamatos jobbitása és újítása következtében a jelen használati utasításban tüntetett információk előzetes értesítés és frissítési kötelezettség nélküli módosítások tárgyát képezhe kivéve a biztonság és működőképesség tekintetében fennálló alapvető jellemzőket. Kétség esetén le jen kapcsolatba viszonteladójával. Jó munkát!

TARTALOMJEGYZÉK

1. A főbb alkatrészek azonosítása 2
2. Jelölések 3
3. Biztonsági elörások ..... 4
4. A gép összeszerelése 6
5. Munkára történő előkészület 7
6. Motor indítás - Használat - Leállítás ....
7. A gép használata 10
8. Karbantartás és tárolás 12
9. Meghibásodások azonosítása 14
10. Müszaki adatok 14
11. Tartozékok 16

8

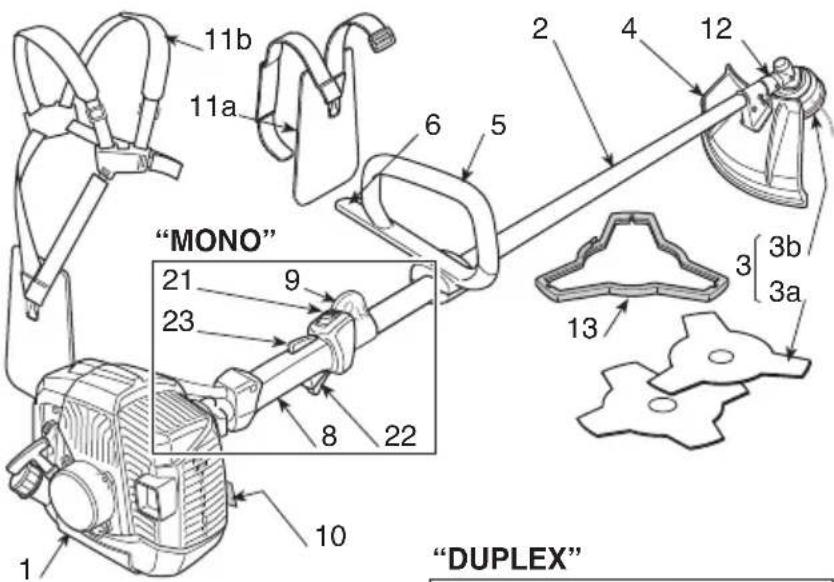

1. A FÓBB ALKATRÉSZEK AZONOSÍTÁSA

A FÖBB ALKATRÉSZEK

1. Motor
2. Hajtómürúd

3. Vágóegység
   a. 3 vagy 4 élü vágólap b. Huzaltár fej

4. Vágóegység védőburkolat

5. Elülsö markolat

6. Rúd

7. Marokfogantyú

8. Hátsó markolat

9. Csatlakozási pont (a biztonsági rögzítéshez)

10. Azonosító cimke

11. Biztonsági rögzítés a. egyes szíjjal b. dupla szíjjal

12. Fogaskerék ház

13. Vágólap védőburkolat (szállításhoz)

14. Gyertya

VEZÉRLÉSEK ÉS FELTÖLTÉSEK

1. Motor leállító kapcsoló
2. Gázkar vezérlő
3. Gázkar rögzítő
4. Indítógomb
5. Szivató (Starter)

6. Indító egység vezérlő (Primer)

7. Üzemanyagkeverék tartály tanksapka

10.1) A 2006/42/EK előírás szerinti minőségazonossági jelzés
10.2) A gyártó neve és címe
10.3) A 2000/14/EK előírás szerinti zajteljesítmény szint LWA
10.4) A gyártó hivatkozási modellje
10.5) Gép modell
10.6) Azonosító szám
10.7) Gyártási év
10.8) Cikkszám
10.9) Kibocsátási szám

1) Figyelem! Veszély. Ha nem megfelelően has6) A vágóegység maximális sebessége. Csak nálja ezt a gépet, veszélyes lehet saját magáramégfelelő vágóegységet használjon. másokra nézve.
2) Mielőtt használatba venné a gépet, olvassa a használati utasítást. 7) Figyelem! A benzin gyúlékony. Hagyja kihülni el motort legalább 2 percre, mielőtt az utántöltést végezné.
3) A gép használója mindennapos, folyamatos normál körülmények közötti használat esetén 85 8) Figyelem! A benzin gyúlékony. Hagyja kihülni a dB (A) értéknek megfelelő, vagy annál magasabnotort legalább 2 percre, mielött az utántöltést vézajszintnek teheti ki magát. Viseljen hallásvédő gezné. eszközöket, védőszemüveget és -sisakot.
4) Hordjon balesetbiztos védőcipőt, és védőkesztyűt!
9) Figyelem! Tartózkodjon a meleg felületektől távol.
10) Ügyeljen a vágólap lökésére.
5) Kidobás veszély! A gép használata alatt tilos bármilyen személynek vagy háziállatnak 15 méteres távolságon belül tartózkodnia!

MAGYARÁZÓ JELZÉSEK A GÉPEN (ha vannak)

11) Keverék tartály
12) Motor leállító kapcsoló állás a = leállás b = menet c = indítás

13) Szivató (Starter)
14) Indító egység vezérlő (Primer)

MAGYARÁZÓ JELZÉSEK A VÉDŐRÉSZEKEN (ha vannak)

21) Vágóegységek, melyek tekintetében a védőrész megfelelő

22) A vágóegység forgási iránya

3. BIZTONSÁGI ELÓRÁSOK

A) BETANÍTÁS

1) Olvassa el figyelmesen az útmutatásokat. Is- merje meg a kezelőszerveket, és sajátítsa el e gép zelését. Tanulja meg a motor gyors leállítását.
2) A gépet rendeltetésének megfelelően használja, azaz

- nem fás fű és növény nyírása nylon szál seg ségével (például ágyások, ültetvények, falak, kerítések mentén, vagy kis terjedelmű zöldterületeken a fűnyíróval végzett munka végső simítása gyanánt);

- magas fü, cserje, ágak és fás bokrok nyírása ahol az ágak átmérője nem haladja meg a 2 cm fém vagy műanyag vágólapok segítségével.

Bármely más felhasználás veszélyes lehet és a gép meghibásodásához vezethet.

Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):

- a gép seprésre való használata;

• sövények igazítása vagy egyéb olyan munkálatok, melyek során a vágóegységet nem a talaj szintjér használják;
• fák metszése;
• a gép használata a gépkezelő övmagassága fölé emelt vágóegységgel; 3
• a gép használata nem növényi eredetű anyag vá gására;
  – egy személynél többen alkalmazzák a gépet.

3) Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére natkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

4) A gépet egyszerre egynél több személy nem ha-nálhatja.

5) Soha ne használja a gépet:

• más személyek, főleg gyermekek jelenlétében, illetve állatok közelében;
• ha a használó fáradt vagy nem érzi jól magát, i ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reflexeit és figyelm károsan befolyásolják;
• ha a használó nem képes a gépet két kézzel megtartani és/vagy munka közben nem tud két bon stabilan egyensúlyban maradni.
  6) Ne feledje, hogy a gép kezelője vagy felhasznáfelelős a más személyeken bekövetkező balesetekért és váratlan eseményekért, illetve azok tulajdonában v keletkező károkért.

B) MUNKAVÉGZÉS ELŐTTI MŰVELETEK

1) Munka közben olyan megfelelő öltözetet kell horzá dani, mely nem akadályozza a használót.
- Használjon testhez simuló védőruhát, mely rendelv kezik vágásbiztos védőrészekkel.
- Hordjon sisakot, kesztyűt, védőszemüveget, porvédő maszkot és csúszásgátló talppal rendelkező vágásbiztos cipőt.
- Hallószervének védelmére használjon fülvédő tokot.
- Ne használjon sálat, köpenyt, nyakláncot vagy bályen lelógó vagy széles kellékeket, melyek beas kadhatnak a gépbe, vagy más a munkavégzés helyén lévő tárgyakba, illetve anyagokba.
- Ha hosszú a haja, kösse megfelelően össze.

2) FIGYELEM: VESZÉLY! A benzin tűzveszélyes.

• az üzemanyagot az ezen típusú használatra előirá-
• nyzott megfelelő kannákban tárolja;
  ep ke- dohányozzon, amikor az üzemanyagot kezeli;
• lassan nyissa ki tanksapkát és hagyja, hogy a bels nyomás fokozatosan kerüljön kieresztésre;
• csak a szabadban töltsön üzemanyagot a gépbe,
  gít-melyet egy tölcsér segítségével végezzen;

az üzemanyagot mindig a motor indítása előtt töltse a gépbe. Járó, vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön üzemanyagot.

• ha a benzin kifolyt, ne indítsa el a motort, hanem
  volítsa el a gépet arról a területről, ahol ez történt kerülje az olyan eszközök használatát, melyek tüzet okozhatnak egészen addig, amíg az üzemanyag el nem párolgott és a benzingőz szét nem oszlott;
• a gépre vagy a földre került minden benzin nyomo
• távolítson azonnal el;
• ne indítsa el a gépet azon a helyen, ahol az über anyag utántöltését végezte;
  k,- kerülje az üzemanyag ruhájával történő érintkezé-én sét, és ha ez mégis megtörtént volna, öltözzön át elött a motort elindítaná;
• tankolás után a tanksapkát gondosan csavarja viszé sza a helyére és alaposan húzza meg.
  3) A sérült vagy károsodott kipufogót cserélje ki.
  (4) Használat előtt végezzen egy általános ellenőrzést a gépen és különösen az alábbiakra fordítson figyelmet:

a gázkarnak és a biztonsági karnak szabadon kell mozognia és nem erőltetetten, továbbá kiengedésüket követően automatikusan és gyorsan kell a semleges helyzetbe visszatérniük;

masza gázkarnak rögzített helyzetben kell maradnia ha nem nyomják le a biztonsági kart;

• a motort leállító kapcsolónak könnyen kell egyik helyezetből a másikba mozdulnia;
• az elektromos vezetékeknek és különösen a gyer-
  illétye vezetékének épnek kell lenniük szikraképződé- n sek elkerülése érdekében, és a gyertyasapkát meg- mélelelően kell a gyertyára szerelni;
• a gép markolatait és védőrészeit tisztán kell tartani,
  erősenazoknak szilárdan kell a géphez rögzülniük;
  lá- a vágóegységeknek és védőrészeknek soha nem szabad sérültnek lenniük.

jaEllenőrizze a markolat és a biztonsági heveder atlakozási pontjának megfelelő elhelyezkedését, alamint a gép megfelelő egyensúlyát.

6) Mielött munkába kezdene, győződjön meg arról, hogy a védőrészek a használt vágóeszközhöz megfelelőek legyenek továbbá, hogy helyesen legyenek felszerelve.

(17) Vizsgálja jól át a munkavégzés területét és távolítson el minden olyan tárgyat, melyet a gép kidobhat,

Ivagy amelyek sérüléseket okozhatnak a vágóegységen illetve a motoron (kövek, gallyak, vashuzalok, csontok, stb.).

C) HASZNÁLAT KÖZBEN

ár) A motort nem szabad zárt térben működtetni a szénmonoxid mérgezés veszélye miatt.
he) Kizárólag nappal vagy jó világítás mellett dolgoz- zon.
3) Álljon biztos és stabil helyzetben:

- amennyire csak lehet kerülje a vizes, vagy csúsázs Hagyja kihülni a motort, mielött a gépet bárhol el-talajon illetve a túl egyenetlen vagy meredek földönyezné.

történő munkavégzést, melyek nem garantálják a kezelő stabil helyzetét munka közben;

- soha ne fusson, hanem gyalogoljon és figyeljen laj egyenetlenségeire és esetleges akadályokra.

- mérje fel a talaj potenciális veszélyét ott, ahol munkát végzi, és minden óvintézkedést tegyen

annak érdekében, hogy garantálni tudja saját biz tonságát, különösen lejtőkön, egyenetlen, csúszós vagy ingatak talajon.

- Meredek felületeken a lejtőhöz képest rézsútos irányba dolgozzon, soha ne lefelé vagy felfelé h ladva, és mindig a vágóegység mögött tartózkoc

4) A motort szilárdan rögzített gép mellett indítsa

- a motor indítását az üzemanyag töltés helyétől alább 3 méterre végezze;

- győződjön meg arról, hogy más személyek legalább 15 méteres távolságra tartózkodjanak a gehatósugarától és legalább 30 méterre komolyabb nyírást igénylő műveletek esetén;

- ne irányítsa a kipufogót, tehát a kipufogógázt g lékony anyagok felé:

5) Ne változtasson a motor alapbeállításán, ne rassa különösen magas fordulatszámon.

6) Ne vesse alá a gépet túlságos erőfeszítésnek használjon kis gépet nehéz munkák végrehajtásáho

a megfelelő gép használata csökkenti a lehetséges szélyeket, és javítja a munka minőségét.

7) Éllenőrizze, hogy a gép minimális fordulatszáma 1) Minden alkalommal, amikor a gépet mozgatni, vagy akkora legyen, hogy az ne tegye lehetővé a vágóesgállítani kell:

ség mozgását továbbá, hogy gáz adása után a metokapcsolja ki a motort, várja meg a vágóegység legyorsan visszatérjen a minimális fordulatszámra. állását, szerelje le a gyertyasipkát;

8) Ügyeljen arra, hogy ne ütközzön erősen a vágólappal idegen tárgyaknak és figyeljen a vágólapok – mozgása által esetlegesen okozott tárgyak kidobására.

9) Munkavégzés közben tartsa a gépet mindig a tonsági hevederre csatlakoztatva.

10) Allítsa le a motort:

- minden egyes alkalommal, amikor a gépet örize nül hagyja.

- mielött üzemanyagot tölt a gépbe.

- munkavégzési zónák közötti helyváltoztatás közben.

11) Allítsa le a motort és húzza ki a gyertya vezetékét: A h

- a gép ellenőrzése, tisztítása előtt, vagy mielőtt valamilyen munkálatot végez;

- idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a gépen, és végezze szükséges javításokat mielött újból használatba venné a gépet;

- ha a gép rendellenesen vibrál: ez esetben azonal keresse meg a vibrálás okát és végeztesse a szükséges ellenőrzéseket egy szakszervizbeni;

- amikor a gépet nem használja.

D) KARBANTARTÁS ÉS TÁROLÁS

4) A tüzveszély elkerülése érdekében a motort, ki- pufogó hangtompítóját, és a benzin tárolásának kör- rayélet tartsa tisztán és különösen fürészpor, gally, levél vagy túlságos zsír szennyeződésektől mente-

asen; ne hagyjon továbbá levágott növényekkel teli tá- negóegységeket zárt helyiségben.

-5) Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a szabadban végezze.

6) Használjon védőkesztyűt minden a vágóegységen végezendő művelethez.

(2) Biztonsági okokból a gépet soha ne használja velkopott vagy megrongálódott alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti legyári új alkatrészekre cserélje le. Csak eredeti cserealkatrészeket használjon. A minőségileg nem

megfelelő alkatrészek károsíthatják a gépet, és a biz- fonságot is veszélyeztetik. A vágóeszközöknek mindig fel kell tüntetniük a gyártó márkajelzését, illetve a ma- ximális használati sebességet.

y8) Mielótt eltenné a gépet, győződjön meg arról, hogy a karbantartáshoz használt kulcsokat illetve szerszá- rjókat eltávolította-e.

9) A gépet gyermekek által el nem érhető helyre teg ésl. ne

Eye-SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal, amikor a gépet mozgatni, vagy segallítani kell:

hetokapcsolja ki a motort, várja meg a vágóegység le- állását, szerelje le a gyertyasipkát;

helyezze fel a vágóegység védőrészt;

- fogja meg a gépet kizárólag a markolatoknál fogva és a vágóegységet fordítsa a haladási iránnyal el-lentétes irányba.

b2- Amikor a gépet egy gépjárművel szállítja oly módo kell elhelyezni, hogy az ne jelentsen veszélyt senkire nézve sem és szilárdan kell rögzíteni, hogy elkerülje tfeldőlését, mely károkat okozhat, illetve az üzemanyag kifolyását idézheti elő.

F) HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

A használati utasítás szövegében a különlegesen fon- atosn információkat tartalmazó fejezeteket különböző fokozatokban emeltük ki, melyek jelentését az alábbi-

yakban ismertetjük:

el a

MEGJEGYZÉS

el FONTOS Az előző részekben feltüntetettekre vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását.

1) A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

Fontos a folyamatos, alapos karbantartás a ge élettartama és biztonságos működése érdeké- ben.

2) A tüzveszély elkerülése érdekében a gépet ne tározza benzinnel teli tartállyal olyan zárt helyen, a benzingöztől láng, szikra vagy erős höforrás köz leben begyulladhatna.

FIGYELEM! Amennyiben nem tartja be saját magán, vagy másokban sérüléseket okoz- hat.

Veszély! Saját magán vagy mások- baln okozható súlyos illetve életveszélyes bal- esetek kockázata a szabályok be nem tartása esetén.

4. A GÉP ÖSSZESZERELÉSE

FONTOS

A gépet néhány alkatrészé-

vel szétszerelten, és üres üzemanyagtartállyal szál-lítjuk.

• 3 vagy 4 élü vágólap (4. ábra)

FIGYELEM!

Hordjon védőkesztyűt és

helyezze fel a vágólap védőburkolatot.

FIGYELEM!

Használjon mindig erős

munkakesztyűt amikor a vágóegységhez nyúl. Fordítson maximális figyelmet az alkatrészek összeszerelése során, hogy ne kockáztassa a gép biztonságát és hatékonyságát; kétség esetén lépjen kapcsolatba Viszonteladójával.

• Távolítsa el a vágólapot (ha fel van szerelve) a fejezetben feltüntetetteknek megfelelően.
• A védőrész (1) a fogaskerék házhoz (2) van rögzítve négy csavarral (3).

• Huzaltár fej (5. ábra)

1. A GÉP ÖSSZESZERELÉSE

1a. "MONO" modell (1. ábra)

• Az elülső, markolat rúddal ellátott felső részt helyezze a hajtócsőre (1).
• Szerelje össze az alsó elemet (4) helyezze dat (4a) a hajtócsövön található három furat zül az egyikbe.
• Húzza meg jól a csavarokat (5).

FIGYELEM!

Amikor a huzaltár fejet

használja, mindig fel kell szerelni a kiegészítő vedőrészt, huzalvágó késsel.

a- rūávolítsa el a vágólapot (ha fel van szerelve) a köfejezetben feltüntetetteknek megfelelően.
- A védőrész (1) a fogaskerék házhoz (2) van rö zítve négy csavarral (3).
- Pattintsa fel a kiegészítő védőrészt (4) a védőelemre (1).

1b. "DUPLEX" modellek (2. ábra)

• Csavarja ki a csavarokat (5) és vegye le az elemet (4) a tartóról (2).
• Illessze a marokfogantyút (1) a hajtóműrúdon (3) található tartóegységen (2) lévő megfelelő helyre, ügyelve arra, hogy a vezérlők a jobb dalon legyenek.
• Szerelje fel az elemet (4), jól meghúzva a varokat (5).

• Akassza á vezérlések la hüvelyét (6) az erre szolgáló vezetéktartóra(7).

• A VÁGÓEGYSÉG LE- ÉS FELSZERELÉSE

FIGYELEM!

Csak eredeti vagy a Gyár-

tát-által hitelesített vágóegységeket használjon.

• 3 vagy 4 élü vágólap (6. ábra)

2. A RÚD FELSZERELÉSE (Szétszerelhető rúddal rendelkező modellek - 3. ábra)

FIGYELEM!

Hordjon védőkesztyűt és

lhelyézze fel a vágólap védőburkolatot.

részét (4) egészen addig, amíg a rögzítő pecek
(5) kattanását nem észleli a rúd nyílásában (6)

A beillesztés könnyíthető azzal, hogy az alsó részt (4) enyhén mindkét irányba forgatja. A jes beillesztést a pecek (5) helyzete jelzi, me nek teljesen vissza kell húzódnia.

- A beillesztés végeztével rögzítse jól a kart (7).

MEGJEGYZÉS

A rögzítő csavar (5) bal ol-

dálas menettel rendelkezik, ezért az óra járásá- ehak megfelelő irányba kell kicsavarozni, és az óra járásával ellentétes irányba becsavarozni.

3. A VÉDŐRÉSZEK FELSZERELÉSE

FIGYELEM!

Minden vágóegység sajá-

tos védőrésszel rendelkezik. Soha ne használjon az egyes vágóegységekhez előírtaktól eltérő védőrészeket.

• Helyezze a tartozékok között található kulcsot (2 a fogaskerék ház (3) megfelelő nyílásába és fordítsa el kézzel a vágólapot (1) egészen amíg a kulcsot a belső nyílásba nem vezeti, leállítva ezáltal a forgást.
• Távolítsa el a zárószeget (4) a csavaranya (5) óra járásának megfelelő irányba csavarásával.
• Vegye le az alátétet (6) és a külső szorítópántc (7), majd távolítsa el a vágólapot (1).

Felszerelésnél,

- Távolítsa el a huzaltár fejet (1) az óra járásán megfelelő irányba csavarva.

- Győződjön meg arról, hogy a belső szorítópánt (8) vájatai tökéletesen illeszkedjenek a fogaskerék házhoz (3).

- Szerelje fel a vágólapot (1) és a külső szorító- pántot (7).

- Helyezze vissza az alátétet (6) jól meghúzva csavaranyát (5) az óra járásával ellentétes irányba.

Felszerelésnél,

- Győződjön meg arról, hogy a belső szorítópánt

a(4) vájatai tökéletesen illeszkedjenek a fogaskerék házhoz (3).

- Szerelje fel a huzaltár fejet (1) az óra járásána

- Helyezze vissza a zárószeget (4) és hajtsa be ellentétes irányba csavarva. két végét. - Távolítsa el a kulcsot (2) a

- Távolítsa el a kulcsot (2) a vágólap forgásánakvisszaállításához. visszaállításához.

• Huzaltár fej (7. ábra)

MEGJEGYZÉS

A huzaltár fej bal oldalas me-

nettel rendelkezik, ezért az óra járásának megfelelő irányba kell kicsavarozni, és az óra járásával el- lentétes irányba becsavarozni.

- Helyezze a tartozékok között található kulcsot (2) a fogaskerék ház (3) megfelelő nyílásába és fordítsa el kézzel a huzaltár fejet (1) egészen addig, amíg a kulcsot a belső nyílásba nem vezeti, leállítva ezáltal a forgást.

5. MUNKÁRA TÖRTÉNÓ ELŐKÉSZÜLET

A GÉP ELLENÓRZÉSE

Mielött munkába kezdene:

• A benzin jellemzói

Kizárólag ólommentes benzint (zöld benzint) használjon, melynek oktánszáma nem alacsonyabb 90-

- ellenőrizze, hogy nincsenek-e kilazult csavaroknél. a gépen és a vágóegységen;

- ellenőrizze, hogy a vágóegység nem sérült-e, valamint, hogy a 3 élü fém vágólapok (ha fe vannak szerelve) jól élezettek legyenek;

- ellenőrizze, hogy a légszűrő tiszta legyen;

- ellenőrizze, hogy a védőrészek jól rögzítettek és működőképesek legyenek;

- ellenőrizze a markolatok rögzítését.

FONTOS

Az ólommentes benzin haji-

lamos üledéket képezni a tartályban, ha 2 hónapnál tovább tárolják. Használjon mindig friss benzint!

AZ ÜZEMANYAGKEVERÉK ELŐKÉSZÍTÉSE

Ez a gép kétütemű motorral rendelkezik, mely zinből és kenőolajból álló keverékkel működik.

FONTOS

Kizárólag benzin használata

károsítja a motort, és a garancia elévülését vonja maga után.

FONTOS

Kizárólag minőségi üzema-

nyagot és kenőanyagot használjon a megfelelő teljesítmény, és a mechanikus szervek hosszabb élettartamának biztosítása céljából.

- Az olaj jellemzói

Kizárólag kiváló minőségű szintetikus olajat használjon, mely kifejezetten kétütemű motorokhoz bvezé.

Viszonteladójától beszerezhetők kifejezetten ezen típusú motorhoz való olajok, melyek kitűnő védelmet képesek biztosítani.

Ezen típusú olajok használata lehetővé teszi egy 2%-os keverék létrehozását, mely 1 rész olajból ál minden 50 rész benzin tekintetében.

- A keverék előkészítése és tárolása

⚠ VESZÉLY!

A benzin és a keverék

gyúlékony!

• A benzint és a keveréket üzemanyagok szára mára előírt tartályokban kell tárolni biztonságos helyen, hőforrásoktól vagy nyílt lán-goktól távol.
• Ne hagyja a tartályokat gyermekek által elérhető helyen.
• Ne dohányozzon a keverék összeállítása közben, és kerülje a benzingőz belélegzését.

FONTOS

Megfelelő időközönként tisz-

títsa meg a benzint és a keveréket tartalmazó kannákat, hogy esetleges lerakódásokat eltávolítson belölük.

A táblázat a keverékhez használandó benzin és olaj mennyiségeket tünteti fel a felhasznált olaj pusától függően.

ÜZEMANYAG UTÁNTÖLTÉS

Benzin Szintetikus olaj Kétütemű
litri litri	cm	3
1 0,02	20
2 0,04	40
3 0,06	60
5 0,10	100
10	0,20	200

⚠ VESZÉLY!

Ne dohányozzon az üze-

manyag töltése közben, és ne lélegezze be a benzingózt.

FIGYELEM!

A kanna kupakját óvato-

san nyissa fel, mivel előfordulhat, hogy bel-sejében nyomás képződött.

Üzemanyag töltés előtt:

A keverék készítéséhez:

• Töltse a benzin mennyiségének kb. felét egy célra előírt jellemzökkel rendelkező kannába.
• Öntse hozzá a táblázat szerinti olajmennyiség gészét.
• Töltse bele a maradék benzint.

• Zárja le a kannát a kupakjával és erősen rázza össze.

• Rázza jól fel a keveréket tartalmazó kannát.

• Helyezze el a gépet vízszintesen, stabil helyzetben oly módon, hogy a tanksapka felfelé legyen.
• Tisztítsa meg a tanksapkát és környékét, így elkerülheti, hogy utántöltés közben szennyeződés kerüljön a tartályba.
• Óvatosan nyissa fel a tanksapkát, így fokozatosan ereszti ki a nyomást. Az utántöltést egy tölcsér segítségével végezze, és kerülje a tartály peremig történő töltését.

FIGYELEM!

Zárja mindig vissza a

tanksapkát és rögzítse jól.

FIGYELEM!

Azonnal távolítson el az e-

setlegesen a gépre, vagy a talajra került minden üzemanyagkeverék nyomot és ne indítsa el a motort addig, amíg a benzingőz szét nem oszlott.

FONTOS

A keverék elöregszik. Ne ké-

szítsen túl nagy mennyiségű keveréket, így elke- rülheti lerakódások képződését.

FONTOS

Tartsa jól megkülönböztetve

és könnyen azonosíthatóan a keveréket és a benzint tartalmazó kannákat, hogy használatuk alkalmával elkerülje felcserélésüket.

6. MOTOR INDÍTÁS - HASZNÁLAT - LEÁLLÍTÁS

A MOTOR INDÍTÁSA

FIGYELEM!

A motor indítását az üze-

manyag töltés helyétől legalább 3 méteres volságra végezze

- Hidegindítás

MEGJEGYZÉS

"Hidegindítás" alatt azt ért-

jük, ha az indítást a motor leállítását követő legalább 5 perc elteltével, vagy egy üzemanyag után-töltést követően végzik.

A motor indítása előtt:

A motor indításához (8. Ábra):

• Helyezze el a gépet stabil helyzetben a talajón. Nyomja le a rögzítő kart (3), húzza meg a gá:
• Távolítsa el a vágólap védőburkolatát (ha fel vakart (2) és ebben a helyzetben tartva állítsa a helyezve). kapcsolót (1) a «START» állásba, majd en-

• Győződjön meg arról, hogy a vágólap (ha fel gedje el a kart (3) és a gázkart (2). van helyezve) ne érjen a talajhoz, vagy más 2tárHozza működésbe a szivatót a kar (5) gyakhoz. «CHOKE» állásra fordításával.

• Nyomja be az indítóegység (primer) gombját A MOTOR HASZNÁLATA (8. ábra)

(6) 3 - 4 - szer a karburátor gyújtás elősegítéséhez.

1. Tartsa szilárdan a gépet a talajon úgy, hogyszabályozza, mely a marokfogantyú hátsó marko- egyik keze a motoron legyen, hogy ne veszítatán (4) vagy jobb markolatán (4a) található. el a gép feletti uralmát indítás közben (9. ábra).

A vágóegység sebességét a gázkar vezérlője (2)

A gázkar működtetése csak akkor lehetséges, ha vele egyidejűleg a rögzítő kar (3) is benyomásra k rül.

FONTOS

Esetleges deformációk elke-

rülése érdekében a hajtómürudat nem szabad a kéz vagy térd megtartásához használni indítás k ben.

-A vágólapok felé történő mozgást a motor egy centrifugális elven működő hajtóműtengelyen ke-resztül továbbítja, mely megakadályozza a tengely

1. Lassan húzza az indítógombot ki 10-15 cm-ignozgását, amikor a motor minimális fordulatszáamíg egy bizonyos ellenállást nem érez, majónon működik.

pedig néhányszor húzza meg határozottan, amíg az első robajokat nem hallja.

FONTOS

Az elszakadás megelőzése

érdekében ne húzza ki a zsinórt teljes hosszában, ne húzza továbbá a zsinórvezető nyílás mentén és fokozatosan eressze el a gombot így elkerülheti, hogy a zsinór ellenőrizetlenül húzódjon vissza.

FIGYELEM!

Ne használja a gépet, ha a

vágóegység a motor minimális fordulatszá- mán mozog; ez esetben lépjen kapcsolatba a Viszonteladójával.

A megfelelő működési sebességet a gázkar vezérlő (2) járat végéig történő nyomásával érheti el.

1. Húzza meg újra az indítógombot, amíg a motor szabályosan el nem indul.

FONTOS

A gép működésének első 6-

8 órájában kerülje a motor maximális fordulatszámon történő használatát.

FIGYELEM!

A motor szivatóval történő

indítása a vágóegység mozgását idézi elő, mely csak a szivató kioldásával áll le.

MOTOR LEÁLLÍTÁS (8. ábra)

1. Amint elindul a motor, oldja ki a szivatót a kar (2) «RUN» állásba fordításával.

2. Röviden húzza meg a gázkart (2) a motor járatba kapcsolásához, a kapcsolól (1) automatikusan a «RUN» állásba kerül.

3. Mielött a gépet használatba venné, hagyja a motort minimális fordulatszámon működni legalább 1 percig.

A motor leállításához:

- Engedje el a gázkar vezérlőt (2) és hagyja, hogy a motor minimális fordulatszámon működjön néhány másodpercig

- Helyezze a kapcsolót (1) «STOP» állásba.

FONTOS

Ha behúzott szivató mellett

az indítózsinór gombját többször meghúzza a karburátor túlfolyhat és nehézkessé teheti az indítást

FIGYELEM!

Miután a gázkart mini-

mális fordulatszámra helyezte, a vágóegység leállásához szükség van néhány másodpercre.

A motor túlfolyása esetén szerelje le a gyertyát/leáil, húzza meg óvatosan az indítózsinór gombját, hogy eltávolítsa a fölösleges üzemanyagot; ezt követően szárítsa meg a gyertya elektródjait és szerelje vissza a motorra.

- Meleg indítás

A meleg indításhoz (azonnal a motor leállását követően):

- Állítsa a kapcsolót (1) a «RUN» állásba, majd kövesse az előzőekben feltüntetett eljárás 4 - 5 - 6 - 9. pontjait.

7. A GÉP HASZNÁLATA

Mások és környezete tiszteletben tartása érdeá kében: ke

• Ne zavarjon másokat.
• Szigorúan kövesse a helyi előírásokat a vágott növényzet megsemmisítését illetően
• Szigorúan kövesse a helyi előírásokat az olaj, benzin, elromlott alkatrészek, vagy b milyen, a környzetet jelentősen szennyező anyag tekintetében.

FIGYELEM!

A rezgéseknek történő

hosszú időn keresztüli kitétel neurovaszkuláris zavarokat és sérüléseket okozhat (ismertebb nevén "Raynaud jelenség" vagy "fehér kéz") főleg annál, aki keringési zavarokban szenved. A tünetek a kezet, a csuklót és az újjal érintik, melyek tekintetében csökkent az érzékenység, zsibbadtak, viszketnek, fájnak, elszíntelenednek, vagy a bör szerkezete módosul. Ezeket a hatásokat csak növeli az alacsony környezeti hőmérséklet és/vagy a markolatok túlzott tartása. A tünetek megjelenésekor csökkenteni kell a gép használatának idejét, és orvoshoz kell fordulni.

⚠ VESZÉLY!

A gép indítószerkezete

alacsony mértékű elektromágneses mezőt hoz létre, ám nem zárható ki, hogy ez nem okoz terferenciát azokkal az aktív vagy passzív orvostechnikai eszközökkel, amelyek a gép kezelőjének testében lehetnek, ez súlyos egészségi kockázatot jelenthet. Ezért a gép használata előtt az ilyen orvostechnikai eszközökkel élő személyek forduljanak információért kezelőorvosukhoz vagy az eszközök gyártójához.

FIGYELEM!

Hordjon megfelelő öltöze-

tet munka közben. Viszonteladója felvilágosítást tud nyújtani a legmegfelelőbb bal- esetvédelmi eszközök tekintetében, melyek a munkavégzés alatti biztonságát garantálni tud ják.

A BIZTONSÁGI HEVEDEREK HASZNÁLATA (10. ábra)

FIGYELEM!

A gépet mindig csak a

megfelelően felvett biztonsági hevederhez csatlakoztatva szabad használni. Gyakran ellenőrizze a gyors lekapcsoló hatékonyságát, hogy veszély esetén gyorsan le tudja kapcsolni a gépet a szíjakról.

A biztonsági hevedert előbb magára kell venni, majd csak ezt követően kell a gépet az erre csatlakozóra kapcsolni, majd a szíjakat a haszdeáló magasságának és testalkatának megfelelően kell beállítani.

Ha a gép több csatlakozó lyukkal rendelkezik, a gép munkavégzés közbeni egyensúlyának megjartásához legkedvezőbb pontot használja.

.Mindig a gép súlyának és a használt vágóegységnek megfelelő biztonsági hevedert használja:

ár-7,5 kg-nál kisebb súllyal rendelkező gépek- nél, melyek huzaltár fejjel illetve 3 vagy 4 élü gólappal rendelkeznek, az egyes vagy dupla szíjas modellek használhatók;
- 7,5 kg-nál nagyobb súlyú gépeknél csak a dupla szijas modell használható.
- “MONO” egyes szíjjal rendelkező modellek

A szijnak (1) a bal váll fölött kell áthaladnia a jol csípő felé

- Dupla szíjjas modellek

A szíjat (2) az alábbi módon kell magára venni:
- a gép támasztékát és a csatlakozó horgot a jok oldalra (2.1);
- a lekapcsolót előre (2.2);
- a szíjak keresztezését a kezelő hátára (2.3);
- a kapocs helyesen bekapcsolva a bal oldalon (2.4).

A ⁱⁿ -szíjakat úgy kell megfeszíteni, hogy a terhet egyenletesen ossza el a vállakon.

A GÉP HASZNÁLATI MÓDOZATA

FIGYELEM!

Munkavégzés közben a

gépet mindig erősen két kézzel kell tartani úgy, hogy a motor a test jobb oldalán legyen a vágóegység pedig a deréköv vonala alatt.

FIGYELEM!

Azonnal állítsa le a motort,

ha munka közben a vágólap elakad. Ügyeljen mindig a visszaütésre (kickback), mely akkor valósulhat meg, ha a vágólap egy szilárd akadályba ütközik (fatörzs, gyökerek, gallyak, kövek, stb.). Kerülje a talaj vágólappal történő érintését. A visszaütések a vágólap nehezen kezelhető visszavágódását idézik elő, melyek a gép feletti uralom elvesztését okozhatják, továbbá a kezelő biztonságát veszélyeztethetik, és a gépet is károsíthatják.

Mielőtt első alkalommal végezne fűnyírási munkálatokat, célszerű jártasságot szerezni a gép használatát és a nyírási technikáit illetően, a biztonsági heveder megfelelő magára vételével, a gép határozott megtartásával és a munka által megkívánt mozgások gyakorlásával.

• A vágóegység kiválasztása

Válassza ki a munkavégzéshez legalkalmasabb vágóegységet, az alábbiakban nagy vonalakban vázolt útmutatások szerint:

• a 3 élü vágólap bozótok és kis bokrok váge alkalmas, melyek gallyainak átmérője nem haladja meg a 2 cm-t;
• a 4 élü vágólap makacs fü vágására alkalr terjedelmes felületen;
• a huzaltár fej el tudja távolítani a magas füv a nem fás növényzetet kerítések, falak, alapok járdák, fák stb. környékéről, illetve a kert egy• zonyos területét teljesen meg tudja tisztítani;

MUNKAVÉGZÉSI TECHNIKÁK

a) 3 élü vágólap (11. ábra)

A nyírást a növényzet fölött kezdje, majd a vágó(14. ábra) lappal lefelé haladjon oly módon, hogy az ágakat kis darabokra vágja. Lassan közel

b) 4 élü vágólap (12. ábra)

A gépet úgy használja mint egy hagyományos szát, kb. 60-90°-os íves mozgással, majd pedig távolodjon el a növényzettől, és így tovább.

c) Huzaltár fej

FIGYELEM!

náljon. Fémhuzalok, plasztifikált fém huzalok és/vagy a fejhez alkalmatlan huzalok használata komoly sérüléseket és sebesüléseket okozhatnak.

Használat közben célszerű leállítani a motort éskárosíthat kisebb bokrokat, valamint hogy a nylon időnként eltávolítani a gépet körülvevő gazt, hogyzál bokrok vagy fák puha kérgű törzsének ütköelkerülje a hajtóműrúd túlmelegedését, melyet a zése súlyosan károsíthatja a növényt. védőrész alá gyülemlett fű okozhat.

A felgyülemlett füvet egy csavarhúzóval távolítsa•e! A szál hosszának beállítása munkavégzés hogy lehetővé tegye a rúd számára a lehülést. közben (16. ábra)

FIGYELEM!

Figyelem! Ne használja a gépet se-présre, megdöntve a huzaltár fejet. A motor tjesítménye akár 15 métert meghaladó távolságra is vethet tárgyakat és kisebb köveket károkat, vagy személyi sérüléseket okozva ezáltal.

- Mozgás közbeni vágás (Kaszálás) (13. ábra)

letes vágást érjen el a huzaltár fej talajtól történő landó távolságának megtartásával.

Nehezebb vágások esetén célszerű a huzaltár fejet balra kb. 30°-os szögben megdönteni.

FIGYELEM!

Ne végezze ezt a művele-

tet ily módon, ha fennáll a veszélye tárgyak ki- dobásának, melyek személyi vagy állatok sé- rülését, illetve egyéb károkat okozhatnak.

y• bPrecíziós vágás (Igazítás)

Tartsa a gépet enyhén döntve oly módon, hogy a huzaltár fej alsó rész ne érjen a talajhoz és a vá vonal a kívánt ponton legyen, ügyelve arra, hogy vágóegység a kezelőtől távol maradjon.

- Kerítés/alapzatok mentén történő vágás

gó(14. ábra)

Lassan közelítse a huzaltár fejet a kerítésekhez, ka rókhoz, köszirtekhez, falakhoz, stb., ügyelve arra, hogy ne üssön erősen.

Ha a szál szilárd akadályoknak ütközik elszakadkat, vagy elkophat; ha pedig egy kerítésbe akad, hirtelen elvágásra kerülhet.

Mindenesetre járdák, alapzatok, falak,stb. körüli vágás a szál átlagosnál gyorsabb kopását idézi elő.

• Fák körüli vágás (15. ábra)

A fa körül balról jobbra haladjon lassan közelítve a fatörzsekhez oly módon, hogy a huzallal ne érjen fához és a huzaltár fejet enyhén előre döntve tarts Tartsa szem előtt, hogy a nylon szál elvághat, vag

skárosíthat kisebb bokrokat, valamint hogy a nylon gyzál bokrok vagy fák puha kérgű törzsének ütkö- zése súlyosan károsíthatja a növényt.

• eA szál hosszának beállítása munkavégzés közben (16. ábra)

Ez a gép "Tap & Go" fejjel lett felszerelve. Új huzal kieresztéséhez, üsse a huzaltár fejet a ta telhoz maximális sebességű motor mellett; a huzal automatikusan kerül kieresztésre és a kés elvágja a fölösleges hosszt.

A MUNKA BEFEJEZÉSE

A munka befejeztével:

Szabályosan haladva végezze a munkát, a hagyományos kaszához hasonló íves mozdulatokkal, és Állítsa le a motort az előzőekben feltüntetettek-a művelet közben ne döntse meg a huzaltár fejethek megfelelően (6. fejezet). Először egy kisebb felületen próbálja a megfelelő Várja meg a vágóegység leállását és helyezze magasságot kialakítani, hogy ezt követően egyen- fel a vágólap védőburkolatot.

8. KARBANTARTÁS ÉS TÁROLÁS

A megfelelő karbantartás alapvető fontossággal A bír a gép eredeti hatékonyságának és használati biztonságának hosszú időn keresztüli megőrzése – tekintetében.

FIGYELEM!

A karbantartási műveletek

alatt:

• Szerelje le a gyertyasipkát.
• Várja meg, amig a motor megfelelően lehúlik.
• Használjon védőkesztyűt a vágólapokat érintő műveletek közben.
• Hagyja felhelyezve a vágólap védőburkola- tot, kivéve ha magán a vágólapon kell vala milyen műveltet végrehajtania.
• Gondoskodjon arról, hogy ne kerüljön a könyezetébe olaj, benzin vagy más szennyezó anyag.

A szűrő tisztításához:

• Nyomja meg a gombot (1), fordítsa fel a fedele (2) és vegye ki a szűrőelemet (3).
• Mossa meg a szüröt (3) szappannal és vízzel. Ne használjon benzint, vagy más oldószert.
• A szüröt a levegön hagyja megszáradni.
• Szerelje vissza a szűrőelemet (3) és zárja vissz
• a fedelet (2), nyomja le kattanásig.

A GYERTYA ELLENÖRZÉSE (18. ábra)

Megfelelő időközönként vegye le és tisztítsa meg a gyertyát oly módon, hogy az esetleges lerakó- idásokat egy fém kefével eltávolítja.

5Ellenőrizze és állítsa be az elektródok közötti megfelelő távolságot.

A HENGER ÉS A HANGTOMPÍTÓ

Szerelje vissza a gyertyát megfelelően rögzítve a készletben található kulccsal.

A tűzkiütés veszélyének csökkentése érdekében tisztítsa gyakran a henger lapátokat sürített leve gövel és a hangtompító környékét tisztítsa meg részportól, gallyaktól, levelektől vagy más hulladékoktól.

A gyertyát hasonló jellemzőkkel rendelkező újjal ekell kicserélni, ha az elektródok kiégtek vagy a sz gételő károsodott, illetve minden 100 órás műkö- dést követően.

INDÍTÓEGYSÉG

A KARBURÁTOR SZABÁLYOZÁSA

A karburátort a gyárban állították be úgy, hogy mi

A motor túlmelegedésének és károsodásának el kerülése érdekében a hűtőlevegő rácsait mindig tisztán és fűrészportól, valamint hulladékoktól mtesen kell tartani.

Az indítózsinórt a rongálódódás első jeleinél ki cserélni.

-den használati körülmény között a legjobb teljesít- ményt nyújtsa, a hatályos törvényeknek megfele- elően minimális káros gáz kibocsátásával.

Nelm kielégítő teljesítmény esetén forduljon a Viszonteladójához a karburálás és a motor ellenőrzése céljából.

RÖGZÍTÉSEK

Megfelelő időközönként ellenőrizze, hogy vala- • A mennyi csavar és csavaranya jól meg legyen húzva valamint, hogy a markolatok megfelelően legyenek rögzítve.

A LÉGSZÜRÓ TISZTÍTÁSA (17. ábra)

• A minimális fordulatszám beállítása

FIGYELEM!

A vágóegységnek nem

szabad mozognia a motor minimális fordulatszámánál. Ha a vágóegység a motor minimális fordulatszámán mozog, lépjen kapcsolatba a Viszonteladójával a motor megfelelő beállítása céljából.

FONTOS

A légszürő tisztítása alap-

vető fontosságú a gép jó működésének és hosszú élettartamának biztosítása szempontjából. Ne használja a gépet szűrő nélkül, vagy sérült szűrővel, nehogy helyrehozhatatlan károkat okozzon a motorban.

A tisztítást minden 15 munkaórát követően kell végezni.

FOGASKERÉK HÁZ (19. ábra)

Kenja meg lítium tartalmú kenőzsírral. Távolítsa el a csavart (1) és kenje be a zsírt kézzel forgat æl-tengelyt egészen addig, amíg a zsír ki nem bug gyan. Ezt követően helyezze vissza a csavart (1).

3 ÉLÜ VÁGÓLAP ÉLEZÉS (20. ábra)

TÁROLÁS

FIGYELEM!

Használjon védőkesztyűt. Ha az élezést a vágólap leszerelése nélkül zi, szerelje le a gyertyasipkát.

Minden munkavégzést követően tisztítsa meg gondosan a gépet portól valamint hulladékoktól, és javégtsa meg, vagy cserélje ki a hibás alkatrészeket.

A gépet száraz helyen, az időjárási viszontagsá-

Az élezést a vágólap és vágóél típusának megfeoktól védetten és megfelelően felhelyezett védőlelően kell végezni egy lapos reszelő segítségéveurkolattal kell tárolni. oly módon, hogy minden hegyet egyenletesen élez meg.

A hivatkozások a helyes élezéshez a 20. ábránHOSSZÚ IDEJÚ MÜKÖDÉSEN KÍVÜL kerültek feltüntetésre: HELYEZÉS

A = Helytelen élezés
B = Élezési határok
C = Helytelen és egyenetlen szögek

Fontos, hogy a szerszám egyensúlya élezés is megmaradjon.

FONTOS

Ha hosszú ideig nem hasz- alatt 2-3 hónapnál hosszabb ajánlatos néhány tanácsot kö- en, hogy újra használatba vé-

elkor elkerüljön esetleges nehézségeket, vagy a motor tartós károsodását.

A 3 élü vágólapok mindkét oldalukon használhatók.

Amikor az egyik oldaluk elhasználódott, meg lehet Tárolás fordítani a vágólapot és a másik oldalt használni.

Mielött a gépet eltenné:

FIGYELEM!

A vágólap soha nem javítható, és amint az első törési jelek észlelhetők rajta, illetve amikor már nem élezhető to-vább, gondoskodni kell a cseréjéről.

FEJ HUZAL CSERE (21. ábra)

- Tartsa be az ábrán látható sorrendet.

- Üritse ki a tankból az üzemanyagot. - Indítsa el a motort és tartsa minimális fordulats- - zámon egészen addig, amíg le nem áll, hogy ezáltal a karburátorban maradt üzemanyagot el- használja.

• Hagyja kihülni a motort és szerelje le a gyertyá
• Öntsön a gyertya nyílásába egy kanál új olajat.
• Húzza meg néhányszor az indítógombot, hogy az olajat jól eloszlassa a hengerben.
• Szerelje vissza a gyertyát a dugattyúval (a gyertya nyilásából látható felső holt pontra amikor a dugattyú maximális járatán van).

A SZÁLVÁGÓ KÉS ÉLEZÉSE (22. ábra)

- Vegye ki a szálvágó kést (1) a védőburkolatbólÚjra működésbe helyezés (2), a csavarok kicsavarozásával (3).

- Rögzítse a szálvágó kést egy satuba és végézzgép újra működésbe helyezése: el az élezést egy lapos reszelő segítségével ügyelve az él eredeti vágószögének megőrzé-- Távolítsa el a gyertyát. sére. - Húzza meg néhányszor az indít

• Helyezze vissza a vágólapot a védőburkolatra.

RENDKÍVÜLI BEAVATKOZÁSOK

Minden a jelen használati utasításban fel nem tün- tetett karbantartási műveletet kizárólag a Viszon- teladója végezhet.

Nem megfelelő mühelyekben, vagy nem szakember által végzett müveletek a garancia bármely formájának elévülését vonják maguk után.

9. HIBÁK AZONOSÍTÁSA

PROBLÉMA VALÓSZÍNÚ OK ELHÁRÍTÁS

1) A motor nem indul el, vagy nem marad járatban	- Indítási eljárás nem megfelelő	- Kövesse az utasításokat (lásd 6. fejezet)
	- Koszos gyertya, vagy az elektródok ti távolság nem megfelelő	közöllEllenőrizze a gyertyát (lásd 8. fejezet)
	- Légszűrő eltömődött	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
2) A motor elindul de kis teljesítménnyel működik	- Légszűrő eltömődött	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
3) A motor szabálytalanul működik, vagy nincs elég teljesít-ménye terhelés esetén	- Koszos gyertya, vagy az elektródok ti távolság nem megfelelő	közöllEllenőrizze a gyertyát (lásd 8. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
4) A motor túl füstös	- Az üzemanyagkeverék nem megfelelő összetétele	- A keveréket az utasításoknak megfelelően készítse el (lásd 5. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával

10. MÜSZAKI ADATOK

Motor 2 ütemű, léghűtéses

Hengerürtartalom / Teljesítmény

A motor minimális forgási sebessége

28/326 modell ...... 2520-3080 fordulatszám/perc

33/336 modell ...... 2520-3080 fordulatszám/perc

44/346 modell ...... 2520-3080 fordulatszám/perc

A motor maximális forgási sebessége

28/326 modell 10000 fordulatszám/perc

33/336 modell 10000 fordulatszám/perc

44/346 modell 9500 fordulatszám/perc

A szerszám maximális forgási sebessége

28/326 modell 7800 fordulatszám/perc

33/336 modell.... 7800 fordulatszám/perc

44/346 modell.... 7400 fordulatszám/perc

Üzemanyagtartály kapacitás

Mod. 28/326 650 êm

Mod. 33/336 850 €m

Mod. 44/346 950 €m

A vágólapok megengedett maximális átmérője

3 vagy 4 élü vágólap ...... ∅ 255 mm

Földelés 1)

Gyertya Torch L8RTC vagy

NGK-R BPMR7A vagy ezzel megegyező 1) Tömeg az ISO 11806-1 szabályzat szerint

Keverék .... Benzin: 2 ütemű olaj

= 50:1 = 2% szíj nélkül)

Típushoz

Ekvivalens mért zajszint- és vibrációértékek		B 28SB 28BJ 326BJC 326B 28 JSB 28 J	B 28 DB 28JSB 28 JDMB 2801JMB 2802	B 33SB 33BJ 336BJC 336	B 33 DSB 33DMB 3302	B 44SB 44BJ 346BJC 346	B 44 DSB 44D
A kezelői állásnál mért egyenértékű hangnyomásszint (EN ISO 22868)
huzaltárral	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
3 élü vágólappal	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
4 élü vágólappal	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
A mért egyenértékű hangnyomásszint (EN ISO 22868)
huzaltárral	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
3 élü vágólappal	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
4 élü vágólappal	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3	3
Az elülső markolatnál a kéz felé továbbított rezgések ("MONO") (ISO 22867)
huzaltárral	m/sec 2	5,91	-	4,40	-	5,04	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
3 élü vágólappal	m/sec 2	2,55	-	3,62	-	3,03	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
4 élü vágólappal	m/sec 2	5,42	-	5,19	-	6,15	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
A hátulsó markolatnál a kéz felé továbbított rezgések ("MONO") (ISO 22867)
huzaltárral	m/sec 2	4,04	-	3,45	-	2,13	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
3 élü vágólappal	m/sec 2	5,69	-	3,04	-	2,15	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
4 élü vágólappal	m/sec 2	4,41	-	4,59	-	5,11	-
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	1,5	-	1,5	-	1,5	-
A bal markolatnál a kéz felé továbbított rezgések ("DUPLEX") (ISO 22867) - EREDETI MAROKFOGANTYÚ
huzaltárral	m/sec 2	-	1,81	-	3,42	-	4,49
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
3 élü vágólappal	m/sec 2	-	2,43	-	2,94	-	2,51
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
4 élü vágólappal	m/sec 2	-	6,25	-	2,54	-	3,42
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
A jobb markolatnál a kéz felé továbbított rezgések ("DUPLEX") (ISO 22867) - EREDETI MAROKFOGANTYÚ
huzaltárral	m/sec 2	-	2,49	-	4,53	-	1,94
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
3 élü vágólappal	m/sec 2	-	2,56	-	4,16	-	1,04
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
4 élü vágólappal	m/sec 2	-	6,45	-	4,88	-	2,92
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
A bal markolatnál a kéz felé továbbított rezgések ("DUPLEX") (ISO 22867) - ALTERNATÍV MAROKFOGANTYÚ
huzaltárral	m/sec 2	-	2,94	-	3,25	-	2,90
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
3 élü vágólappal	m/sec 2	-	3,31	-	2,40	-	2,20
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
4 élü vágólappal	m/sec 2	-	5,67	-	3,75	-	2,56
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
A jobb markolatnál a kéz felé továbbított rezgések ("DUPLEX") (ISO 22867) - ALTERNATÍV MAROKFOGANTYÚ
huzaltárral	m/sec 2	-	5,07	-	3,81	-	3,57
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
3 élü vágólappal	m/sec 2	-	6,61	-	3,63	-	3,24
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5
4 élü vágólappal	m/sec 2	-	7,80	-	4,22	-	3,87
Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec 2	-	1,5	-	1,5	-	1,5

11. TARTOZÉKOK

A táblázat tartalmazza az összes kapható tartozék táját, a “*” szimbólummal jelöltük azokat a tartozékokat, amelyek minden géphez alkalmazhatók.

isörténik, ezért a felhasználóra hárul a fentiekből származó mindennemű károk miatti felelősség. Amennyiben kétségei vannak vagy nem ismeri megfelelően az egyes tartozékok speciális jellemzőit, forduljon a márkakereskedőhöz vagy egy kerti munkákra szakosodott bolthoz.

FIGYELEM!

FIGYELEM! Mivel a felszerelendő tartozék kiválasztása, felhelyezése és a különböző alkalmazási típusokhoz való használata teljes mértékben a felhasználó önálló döntése szerint

	Cikkszám Típushoz	28/326/2801/2802	33/336/3302	44/346
	118801127/0	*	*	*
	118801418/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Cikkszám Típushoz	B 28 J
	118801754/0Sövényvágó berendezés	*
	118801755/0118801756/0Metsző berendezés	*

Почитуван клиенте,

• Nööripea (Joon. 5)

1. MASINA KOMPLEKTEERIMINE

1a. Mudelid "MONO" (Joon. 1)

• Nööripea (Joon. 7)

PANE TÄHELE
