B 28 - Coupe-herbe ALPINA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-herbe
Marque	Alpina
Modèle	B 28
Moteur	2 temps essence
Puissance	1,1 kW
Cylindrée	28 cm³
Réservoir de carburant	0,6 L
Largeur de coupe	42 cm
Type de coupe	Fil nylon ou lame 3 dents
Poids	5,2 kg
Dimensions (L x l x h)	180 x 30 x 30 cm
Alimentation	Essence mélange 2 temps (40:1)
Allumage	Électronique
Système anti-vibration	Oui
Niveau sonore	94 dB(A) (garanti)
Entretien	Nettoyer le filtre à air après 10 h, bougie tous les 50 h
Nettoyage	Après chaque utilisation, au chiffon humide
Sécurité	Arrêt moteur instantané, protection mains, béquille
Pièces détachées	Fils, lames, bougies, filtres disponibles
Réparabilité	Indice de réparabilité 7,2/10

FOIRE AUX QUESTIONS - B 28 ALPINA

Comment démarrer le coupe-herbe Alpina B 28 ?

Assurez-vous que le réservoir contient le mélange essence-huile 2 temps (40:1). Activez le starter, pompez l'amorce, tirez sur la corde de démarrage jusqu'à ce que le moteur tourne.

Quel mélange utiliser pour l'Alpina B 28 ?

Utilisez un mélange essence sans plomb 95 et huile 2 temps à 40:1 (25 ml d'huile pour 1 L d'essence).

Comment remplacer le fil de coupe ?

Débranchez la bougie. Retirez le capuchon de la tête, déroulez le fil usagé. Enroulez un fil neuf de 2,4 mm de diamètre dans le sens indiqué, puis remontez.

Comment nettoyer le filtre à air ?

Dévissez le couvercle du filtre, sortez l'élément en mousse. Nettoyez-le à l'eau savonneuse, séchez-le et imbibez-le d'huile moteur avant de le remettre.

Quelles sont les précautions de sécurité ?

Portez des gants, des lunettes et des chaussures fermées. Ne coupez jamais sans le carter de protection. Attendez que l'outil s'arrête avant de le manipuler.

Comment entretenir la lame ?

Après usage, affûtez la lame avec une lime. Vérifiez les fissures. Remplacez-la si elle est endommagée. Graissez l'axe de la lame.

Que faire si le moteur cale ?

Vérifiez le mélange, le filtre à air, la bougie (écartement 0,6 mm). Si le problème persiste, vidangez le carburant et nettoyez le carburateur.

Quelle est la largeur de coupe maximale ?

La largeur de coupe est de 42 cm avec le fil nylon. Avec la lame 3 dents, elle est légèrement réduite, environ 30 cm.

Où trouver des pièces détachées ?

Vous pouvez commander des pièces auprès de revendeurs agréés Alpina, en ligne ou dans les magasins de bricolage. Indiquez la référence B 28.

Comment stocker l'appareil en hiver ?

Vidangez le réservoir et faites tourner le moteur à vide jusqu'à l'arrêt. Nettoyez l'appareil, graissez les pièces mobiles et rangez-le dans un endroit sec.

MODE D'EMPLOI B 28 ALPINA

Nous tenons avant tout à vous remercier de la préférence que vous avez accordée à nos produits, et nous souf- tons que votre machine vous réserve de grandes satisfactions et réponde pleinement à vos attentes. Ce manuel rédigé dans le but de vous permettre de bien connaître votre machine et de l'utiliser en toutes conditions de séc et d'efficacité; n'oubliez pas qu'il fait partie intégrante de la machine, tenez-le à portée de main pour le consulter à tout moment, et le jour où vous devriez céder ou prêter la machine à quelqu'un, rappelez-vous de lui donner aussi cui nuel.

Cette nouvelle machine a été conçue et fabriquée conformément aux normes en vigueur, et elle ne sera fiable et que si vous l'utilisez dans le plein respect des indications contenues dans ce manuel (usage prévu); toute autre sation, ou le non respect des normes de sécurité lors de l'utilisation, de l'entretien et de la réparation qui sont indiquées dans le manuel, sont considérés comme un "emploi impropre": dans ce cas, la garantie perd tout effet et le fabricant décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésio causés à lui-même ou à autrui.

Si vous deviez trouver de légères différences entre la description donnée et la machine en votre possession, ten compte du fait que, dans le cadre de l'amélioration continuelle du produit, les informations contenues dans ce ma sont sujettes à des modifications sans aucun préavis ni obligation de mise à jour, sans toutefois que soient remis en cause les caractéristiques essentielles de sécurité et de fonctionnement. En cas de doute, contactez votre revendeur. Bon travail!

SOMMAIRE

1. Identification des pièces principales 2

2. Symboles 3

3. Prescriptions de sécurité 4

4. Montage de la machine 6

5. Préparation au travail 7

6. Démarrage - Utilisation - Arrêt du moteur 8

7. Utilisation de la machine 10

8. Entretien et conservation 12

9. Localisation de pannes 14

10. Données techniques 14

11. Accessories 16

1. IDENTIFICATION DES PIÈCES PRINCIPALES

PIÈCES PRINCIPALES

1. Ensemble moteur
2. Tube de transmission

3. Dispositif de coupe
   a. Lame à 3 ou 4 pointes
   b. Tête à fil

4. Protection du dispositif de coupe

5. Poignée avant

6. Protection

7. Guidon

8. Poignée arrière

9. Point d'attache (du harnais)

10. Étiquette matricule

11. Harnais

a. à une seule sangle
b. à deux sangles

1. Renvoi angulaire

2. Protection lame (pour le transport)

3. Bougie

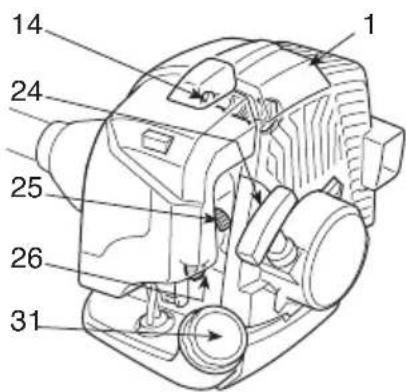

COMMANDES ET RAVITAILLEMENT

1. Interrupteur d'arrêt du moteur
2. Commande d'accélérateur
3. Blocage de l'accélérateur
4. Lanceur
5. Commande du starter

6. Commande du dispositif d'amorçage (Primer)

7. Bouchon du réservoir du mélange

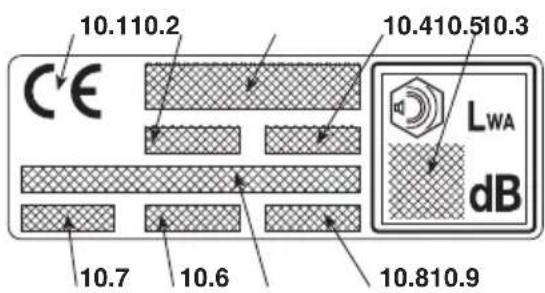

10.1) Marquage de conformité, selon la directive 2006/42/CE
10.2) Nom et adresse du fabricant
10.3) Niveau de puissance acoustique LWA selon la directive 2000/14/CE
10.4) Modèle de référence du fabricant
10.5) Modèle de machine
10.6) Numéro de série
10.7) Année de construction
10.8) Code Article
10.9) Nombre d'émissions

1) Attention ! Danger. Cette machine, si elle n'est pas 6)- Vitesse maximum du dispositif de coupe. N'utiliser tilisée correctement, peut être dangereuse pour vous- que de dispositifs de coupe adéquats. même et pour les autres.
2) Lire le manuel d'instructions avant d'utiliser la machine.
3) L'opérateur préposé à cette machine, si elle est uti-
lisée en conditions normales pour un usage quotidien 8) Attention! L'essence est inflammable. Laisser refroi-continu, peut être exposé à un niveau de bruit égal ou disule moteur pendant au moins 2 minutes avant de faire périeur à 85 dB (A). Utiliser des protections acoustiquels, plein. des lunettes et un casque de protection.
4) Porter des gants et des chaussures de sécurité!
5) Danger de projections! Pendant l'emploi de la machine, éloigner toute personne ou tout animal domestique d'au moins 15 mètres!
6)- Vitesse maximum du dispositif de coupe. N'utiliser que de dispositifs de coupe adéquats.
7) Ne pas employer de lames en scie circulaire. Danger: L'utilisation de lames en scie circulaire avec des machines qui portent ce symbole expose leur utilisateur à un risque.
8) Attention! L'essence est inflammable. Laisser refroidisule moteur pendant au moins 2 minutes avant de faire le plein.
9) Attention! Se tenir loin des surfaces chaudes.
10) Attention à la poussée de la lame.

SYMBOLES EXPLICATIFS SUR LA MACHINE (si présents)

11) Réservoir du carburant
12) Positions de l'interrupteur d'arrêt du moteur a = arrêt b = marche c = démarrage
13) Commande du starter
14) Commande du dispositif d'amorçage (Primer)

SYMBOLES EXPLICATIFS SUR LES PROTECTIONS (si présents)

21) Dispositifs de coupe pour lesquels la protection est adéquate

22) Sens de rotation du dispositif de coupe

3. PRESCRIPTIONS DE SÉCURITÉ

A) FORMATION

1) Lire attentivement les instructions. Se familiariser avec les commandes et avec l'utilisation appropriée de la machine. Apprendre à arrêter le moteur rapidement.
2) Utiliser la machine dans le but auquel elle est tinée, c'est-à-dire

- la coupe de l'herbe et de la végétation non ligneu au moyen d'un fil de nylon (ex. aux bords des parterres, des plantations, des murs, des clôtures, ou des espaces-verts ayant une surface limitée, pour parachever la coupe effectuée par une faucheuse);

- la coupe d'herbes hautes, de broussailles, de petite branches et d'arbustes ligneux ayant un diamètre inférieur à 2 cm, avec des lames en métal ou en plastique. Toute autre utilisation peut s'avérer dangereuse et entraîner une détérioration de la machine.

Font partie de l'emploi impropre (à titre d'exemple non exclusif):

• utiliser la machine pour balayer;
• régulariser des haies, ou faire d'autres travaux où le dispositif de coupe ne serait pas utilisé au niveau du terrain;
• élaguer des arbres;
• utiliser la machine de sorte que le dispositif de coupe se trouve au-dessus de la ligne de la ceinture de l'opérateur;
• utiliser la machine pour couper des matériaux d'origine non végétale;
• utiliser la machine pour plus d'une personne.
  3) Ne jamais permettre d'utiliser la machine à des enfants 4 ou à des personnes qui n'ont pas la connaissance nécess- c saire des instructions d'emploi. La réglementation locale – peut fixer un âge minimum pour l'utilisateur.
  4) La machine ne doit pas être utilisée par plus d'une personne.
  5) Ne jamais utiliser la machine:

- si des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité;

- si l'utilisateur est en conditions de fatigue ou de malaise, ou s'il a pris des médicaments, des drogues, de l'alcool-des substances nocives pour les capacités de réflexes et d'attention;

- si l'utilisateur n'est pas en mesure de tenir fermement la-machine avec deux mains, et/ou de rester solidement en équilibre sur ses jambes pendant le travail.

6) Garder à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents et des risques encourus par autrui ou 5 par ses biens.

B) PRÉPARATIONS

1) Pendant le travail, il faut porter des vêtements adaptés, qui ne constituent aucune gène pour l'utilisateur.
- Porter des habits de protection adhérents, équipés de protections contre les coupures.
- Porter un casque, des gants, des lunettes de protection, des demi-masques antipoussière, et des chaussures de protection contre les coupures, avec une semelle antidérapante.
- Utiliser le serre-tête pour protéger l'ouïe.
- Ne porter aucune écharpe, aucune blouse, colliers ni accessoires pendants ou larges qui pourraient se prendre dans la machine ou dans des objets ou des matériaux se trouvent sur l'endroit où l'on travaille.
- Serrer adéquatement les cheveux longs.

2) ATTENTION: DANGER! L'essence est hautement inflammable:

• conserver le carburant dans des récipients spécialement prévus et homologués pour cet usage;
• ne jamais fumer quand on manipule le carburant;

desouvrir lentement le bouchon du réservoir, en laissant diminuer progressivement la pression interne;

neuse remplir de carburant qu'en plein air, et en utilisant un es, entonnoir;

es- ajouter de l'essence avant de démarrer le moteur et ne ja- ape mais enlever le bouchon du réservoir de carburant ou faire le plein lorsque le moteur est en fonctionnement ou titesant qu'il est encore chaud;

n-- ne pas faire démarrer le moteur si de l'essence a été ré- que.pandue; éloigner la machine de la zone où le carburant a ner été renversé, et éviter de créer toute possibilité d'incendie tant que le carburant ne s'est pas évaporé et que les va- peurs d'essence ne se sont pas dissipées;

• nettoyer immédiatement toute trace d'essence éventuellement versée sur la machine ou sur le terrain;
  spone jamais remettre la machine en marche à l'endroit où l'on a fait le plein de carburant;
• éviter tout contact du carburant avec les vêtements; si les se vêtements ont été tachés il faut les changer avant de ur; faire démarrer le moteur;
• remettre et serrer correctement les bouchons du réservoir et du récipient.
  3) Remplacer les silencieux défectueux ou endommagés.

(s 4) Avant l'emploi, procéder à un contrôle général de la ma- s-chine, et en particulier:

• le levier de l'accélérateur et le levier de sécurité doivent bouger librement, sans besoin de forcer, et au relâcher-ment ils doivent retourner automatiquement et rapide-ment dans la position neutre;
• le levier de l'accélérateur doit rester bloqué tant qu'on n'appuie pas sur le levier de sécurité;
• l'interrupteur d'arrêt du moteur doit passer facilement e, d'une position à l'autre;

ol-oles câbles électriques, et en particulier le fil de la bougie, et doivent être intacts, pour éviter de faire des étincelles, et le capuchon doit être monté correctement sur la bougie; la- les poignées et les protecteurs de la machine doivent en être propres et secs, et solidement fixés à la machine;

- les dispositifs de coupe et les protections ne doivent jaon-mais être endommagés.

15) Vérifier que les poignées et le point d'attache du harnais sont correctement positionnés, et que la machine est bien équilibrée.

6) Avant de commencer le travail, vérifier que toutes les protections sont adéquates pour l'outil de coupe utilisé, et qu'elles sont correctement montées.

,7) Inspecter minutieusement toute la zone de travail, et éliminer tout objet externe qui pourrait être projeté par la machine ou endommager le groupe de coupe et le moteur (cailloux, branches, fils de fer, os, etc..).

-C) PENDANT L'UTILISATION

1) Ne pas faire fonctionner le moteur dans un endroit
confiné où les gaz nocifs contenant du monoxyde de carbone peuvent s'accumuler.
Qi Travailler uniquement à la lumière du jour ou avec une lumière artificielle adéquate.
3) Prendre une position ferme et stable:

• autant que possible, éviter de travailler sur le sol mouillédans un local quelconque
  ou glissant, ou de toute façon sur des terrains trop acci4) Pour réduire les risques d'incendie, maintenir le moteur, dentés ou en pente, qui ne garantiraient pas la stabilité les silencieux d'échappement, et la zone de stockage de l'opérateur pendant son travail; l'essence absolument propres de tous résidus de sciage, de
• ne jamais courir, mais marcher et faire attention aux irrégularités du terrain ainsi qu'à la présence d'obstacles éventuels;
• évaluer les risques potentiels du terrain à travailler et prendre toutes les précautions nécessaires pour assurer sa sécurité en particulier dans les pentes, sur les sols cidentés, glissants ou instables.
• Sur les côtes, travailler transversalement à la pente, jamais en montant ou en descendant; se tenir toujours en aval du dispositif de coupe.
  4) Vérifier que la machine est solidement bloquée avant d faire démarrer le moteur:
• faire démarrer le moteur à au moins 3 mètres de l'endr où l'on a fait le plein d'essence;
• vérifier que les autres personnes se trouvent à au moin 15 mètres du rayon d'action de la machine, ou à au m 30 mètres pour les travaux de fauchage les plus gros;
• ne pas diriger le silencieux, et donc les gaz d'échappement, vers des matières inflammables:
  i4) Pour réduire les risques d'incendie, maintenir le moteur, les silencieux d'échappement, et la zone de stockage de l'essence absolument propres de tous résidus de sciage, de ébrindilles, feuilles ou graisses en excès; ne pas laisser les conteneurs à l'intérieur d'un local avec les déchets de la coupe.
  5) Si le réservoir de carburant doit être vidangé, effectuer cette opération à l'extérieur et lorsque le moteur est froid. 6) Pour toute opération sur le dispositif de coupe, porter des gants de travail.
  7) Ne pas utiliser la machine avec des pièces endommagées ou usées, pour des raisons de sécurité. Les pièces endommagées doivent être remplacées, jamais séparées. N'utiliser que des pièces de rechange d'origine. Des pièces de qualité non équivalente peuvent endommager la machine et nuire à votre sécurité. Les outils de coupe doivent toujours porter la marque du producteur,
  sainsi que la référence à la vitesse d'utilisation maximum. DansAvant d'entreposer la machine, vérifier qu'on a enlevé les clés ou les outils utilisés pour l'entretien.
  9) Entreposer la machine hors de la portée des enfants

5) Ne jamais modifier les réglages du moteur, ni mettre le moteur en surrégime.

6) Ne pas soumettre la machine à des efforts excessifs, ne pas utiliser une petite machine pour exécuter de grosvaux; le fait d'utiliser une machine de dimensions adéquates réduit les risques, et améliore la qualité du travail.

7) Contrôler que le régime de minimum de la machine est tel qu'il ne permet aucun mouvement du dispositif de coup et que, après une accélération, le moteur retourne rapidement au régime minimum.

8) Faire attention à ne pas heurter violemment la lame contre des corps étrangers et aux projections possibles de matériel, causées par le glissement des lames.

9) Pendant le travail tenir toujours la machine accrochée à harnais.

10) Arrêter le moteur:

• toutes les fois que la machine doit être laissée sans surveillance.
• avant de faire le plein de carburant.
• pendant les déplacements d'une zone de travail à une autre.

11) Arrêter le moteur et débrancher le fil de la bou

- avant toute opération de vérification, de nettoyage ou de réparation de la machine;

- daprès avoir heurté un objet étranger. Vérifier si la machine est endommagée, et effectuer les réparations nécessaires avant de l'utiliser à nouveau;

- si la tondeuse commence à vibrer de manière anomale: dans ce cas, rechercher immédiatement la cause des v brations et faire procéder aux vérifications nécessaires dans un Centre Spécialisé.

- quand on n'utilise pas la machine.

E) TRANSPORT ET DÉPLACEMENT

tria- Chaque fois qu'il est nécessaire de déplacer la machine ou de la transporter, il faut:

- éteindre le moteur, attendre l'arrêt du dispositif de coupe, t et démonter le capuchon de la bougie;

oe, appliquer la protection du dispositif de coupe;

- saisir la machine uniquement par les poignées, et orienter le dispositif de coupe dans la direction contraire au sens de la marche.

e2) Quand on transporte la machine dans un camion, il faut la positionner de façon qu'elle ne constitue aucun danger pour personne, et la bloquer solidement pour éviter qu'elle ne se renverse, ce qui pourrait l'abîmer ou provoquer une fuite de carburant.

F) COMMENT LIRE LE MANUEL

Dans le texte de ce manuel, certains paragraphes qui contiennent des renseignements particulièrement importants sont mis en évidence par différentes paroles; voici leur signification:

REMARQUE

IMPORTANT

Ajoute des précisions ou d'autres

éléments à ce qui vient d'être indiqué afin d'éviter d'endommager la machine ou de causer des dommages.

D) ENTRETIEN ET STOCKAGE

1) Maintenir tous les écrous et vis serrés afin d'assurer d conditions d'utilisation sûres. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau performances.

2) Ne jamais entreposer la machine avec du carburant da le réservoir dans un local où les vapeurs d'essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur.

3) Laisser le moteur refroidir avant de ranger la machine

ATTENTION! es sateur ou à autrui gass.

Possibilité de lésions à l'utilien cas de non respect des cons

DANGER!

Possibilité de lésions graves à trui, et danger de mort, en cas consignes.

4. MONTAGE DE LA MACHINE

IMPORTANT

La machine est fournie avec

certaines pièces démontées, et avec le réservoir du mé- lange vide

• Lame à 3 ou 4 pointes (Fig. 4)

ATTENTION!

Porter des gants de sécurité

et appliquer la protection de la lame.

ATTENTION!

Il faut toujours porter des

gants de travail résistants pour manipuler les sitifs de coupe. Faire le maximum d'attention on monte les pièces, pour ne pas comprome sécurité ni l'efficacité de la machine; en cas tes, contacter le revendeur.

- Démonter la lame (si montée) comme indiqué au pa- dispar quand La protection (1) est fixée sur le renvoi angulaire (2) le la pat quatre vis (3). de dou-

• Tête à fil (Fig. 5)

1. MONTAGE COMPLET DE LA MACHINE

1a. Modèles "MONO" (Fig. 1)

• Placer la partie supérieure (2) avec barrière de la poignée avant sur le tube de transmission (1).
• Unir le couvercle inférieur (4) en introduisant le pivot (4a) dans un des trois trous prévus sur le tube de transmission.
• Serrer à fond les vis (5).

ATTENTION!

Quand on utilise la tête à fil,

il faut toujours que la protection supplémentaire, avec couteau coupe-fil, soit montée.

• Démonter la lame (si montée) comme indiqué au paragraphe 4.
• La protection (1) est fixée sur le renvoi angulaire (2) par quatre vis (3).
• Monter la protection supplémentaire (4) en la fixant à la protection (1) jusqu'à entendre le déclic.

1b. Modèles "DUPLEX" (Fig. 2)

• Dévisser les vis (5) et enlever le couvercle supérieur 4. (4) de son support (2).
• Insérer le guidon (1) dans le logement prévu dans le support (2), qui se trouve sur le tube de transmission (3), en veillant à ce que les commandes soient à droite.
• Monter le couvercle supérieur (4), en serrant à fond vis (5).
• Accrocher la gaine (6) des commandes au serre-câble prévu à cet effet (7).

DÉMONTAGE ET MONTAGE DES DISPOSITIFS DE COUPE

ATTENTION!

N'utiliser que des dispositifs

de coupe originaux ou homologués par le Fabri- cant.

• Lame à 3 ou 4 pointes (Fig. 6)

2. MONTAGE DE LA TIGE

(Modèles avec tige séparable - Fig. 3)

ATTENTION!

Porter des gants de sécurité

et appliquer la protection de la lame.

• Extraire le piquet d'arrêt (5) et pousser la partie inférieure de la tige (4) jusqu'à ce qu'on entende le déc du piquet d'arrêt (5) dans le trou (6) de la tige. On faciliter cette insertion en tournant légèrement la partie inférieure (4) dans les deux sens; on est sûr que sertion est complète quand le piquet (5) est complètement rentré.

- Quand cette insertion est achevée, serrer à fond la gnée (7).

l'in REMARQUE

L'écrou de fixage (5) a un filet

tournant à gauche, il faut donc le dévisser dans le sens des aiguilles d'une montre et le visser dans le sens contraire aux aiguilles d'une montre.

3. MONTAGE DES PROTECTIONS

ATTENTION!

Chaque dispositif de coupe

est muni d'une protection spécifique. Ne jamais utiliser de protections différentes de celles qui indiquées pour chaque dispositif de coupe.

• Insérer la clé fournie (2) dans le trou prévu du renvoi angulaire (3), et faire tourner la lame (1) à la main jusqu'à ce que la clé s'engage dans le trou intérieur, ce qui bloque la rotation.
• Enlever la goupille (4), et dévisser l'écrou (5) dans le sens des aiguilles d'une montre.
• Enlever la rondelle (6) et la bague externe (7) et enlever la lame (1).

Au moment du montage,

Au moment du montage:

• Vérifier que les rainures de la bague interne (8) s'accouplent parfaitement avec le renvoi angulaire (3).
• Monter la lame (1) et la bague externe (7).
• Remonter la rondelle (6) et l'écrou (5) en le serrant à fond dans le sens contraire aux aiguilles d'une mon- tre.
• Repositionner la goupille (4) et replier les deux extrémités.
• Enlever la clé (2) pour rétablir la rotation de la lame.

Vérifier que les rainures de la bague interne (4) s'accouplent parfaitement avec le renvoi angulaire (3).

Monter la tête à fil (1) en la vissant dans le sens contraire aux aiguilles d'une montre.

Enlever la clé (2) pour rétablir la rotation de l'arbre.

• Tête à fil (Fig. 7)

REMARQUE

La tête à fil a un filet tournant à

gauche, il faut donc la dévisser dans le sens des aiguilles d'une montre et la visser dans le sens contraire aux aiguilles d'une montre.

• Insérer la clé fournie (2) dans le trou prévu du renvoi angulaire (3), et faire tourner la tête à fil (1) à la main jusqu'à ce que la clé s'engage dans le trou intérieur, ce qui bloque la rotation.
• Enlever la tête à fil (1) en la dévissant dans le sens des aiguilles d'une montre.

5. PRÉPARATION AU TRAVAIL

VÉRIFICATION DE LA MACHINE

Avant de commencer le travail il faut:

• contrôler qu'il n'y ait sur la machine et sur le disposB0 N.O. tif de coupe aucune vis desserrée;
• contrôler que le dispositif de coupe n'est pas endor magé, et que les lames métalliques à 3 pointes (si montées) sont bien affûtées;
• contrôler que le filtre de l'air est bien propre;
• contrôler que les protecteurs sont bien fixés et efficaces;
• contrôler la fixation des poignées.

Cette machine est équipée d'un moteur à deux temps, qui a besoin d'un mélange composé d'essence et d'hu lubrifiante.

IMPORTANT

Utiliser seulement de l'essence

abîme le moteur et entraîne la déchéance de la garantie.

IMPORTANT

Il ne faut utiliser que des car-

burants et des lubrifiants de qualité, pour maintenir les performances et pour garantir la durabilité des organes mécaniques.

- Caractéristiques de l'essence

Utiliser exclusivement de l'essence sans plomb (es-sence verte), ayant un nombre d'octane non inférieur à

IMPORTANT

L'essence verte a tendance à

créer des dépôts dans le réservoir si on la conserve pendant plus de 2 mois. Utiliser toujours de l'essence fraîche!

- Caractéristiques de l'huile

Employer uniquement de l'huile synthétique d'excellente qualité, spécifique pour les moteurs à deux temps.

L'utilisation de ces huiles permet la composition d'un mé-lange à 2%, c'est-à-dire constitué d'1 partie d'huile pour 50 parties d'essence.

- Préparation et conservation du mélange

DANGER!

L'essence et le mélange sont

inflammables!

• Conserver l'essence et le mélange dans des cipients homologués pour carburants, dans de endroits sûrs, loin de toute source de chale ou de flammes libres.
• Ne jamais laisser les conteneurs à la portée des enfants.
• Ne pas fumer pendant la préparation du mélange, et éviter d'inhaler des vapeurs d'essence.
  APPROVISIONNEMENT EN CARBURANT change,

Le tableau suivant indique les quantités d'essence et huile à utiliser pour préparer le mélange, en fonction type d'huile employé.

ré IMPORTANT Nettoyer périodiquement les conteneurs de l'essence et du mélange, pour enlever les dépôts éventuels

DANGER!

Ne pas fumer pendant le nhaler des vapeurs d'essence.

Essence	Huile synthétique 2 Temps
litres	litres	cm^3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10	0,20	200

Pour la préparation du mélange:

• Verser dans un bidon homologué environ moitié de la quantité d'essence.
• Ajouter toute l'huile, selon le tableau.
• Verser le reste de l'essence.
• Refermer le bouchon et agiter énergiquement.

IMPORTANT

Le mélange est sujet au vieil-

lissement. Ne pas préparer de quantités excessives de mélange, pour éviter la formation de dépôts.

IMPORTANT

Tenir bien distincts et identifia-

bles les conteneurs du mélange et de l'essence, pour éviter de les confondre au moment de l'emploi.

ATTENTION!

Ouvrir avec précaution le bi-ît s'être formé de la pression a

Avant d'exécuter le remplissage:

• Secouer énergiquement le bidon du mélange.
• Placer la machine à niveau, dans une position stable, avec le bouchon du réservoir vers le haut.
• Nettoyer le bouchon du réservoir et la zone autour, pour éviter d'introduire des saletés pendant le remplissage.
• Ouvrir avec précaution le bouchon du réservoir pour la décharger progressivement la pression. Exécuter le remplissage avec un entonnoir, en évitant de remplir le réservoir jusqu'à ras bord.

ATTENTION!

Refermer toujours le bou-en le serrant à fond.

chon du réservoir,

ATTENTION!

Nettoyer tout de suite toute éventuellement versé sur la ma- terrain, et ne pas mettre en ma- le les vapeurs d'essence ne se

6. DÉMARRAGE - UTILISATION - ARRÊT DU MOTEUR

DÉMARRAGE DU MOTEUR

ATTENTION!

Le démarrage du moteur

se faire à une distance d'au moins 3 mètres de calénorant.

droît où l'on a effectué le remplissage de carburant.

REMARQUE

Par démarrage à "froid" on

entend le démarrage que l'on effectue au moins 5 minutes après l'arrêt du moteur, ou bien après un plein de calèorant.

Pour démarrer le moteur (Fig. 8):

Avant de démarrer le moteur:

• Disposer la machine en position stable sur le terrain.
• Enlever la protection de la lame (si employée).
• Vérifier que la lame (si employée) ne touche ni le terrain ni d'autres objets.

• • Démarrage à froid

• Appuyer sur le levier de blocage (3), actionner l'accélérateur (2) et, en les tenant dans cette position, mettre l'interrupteur (1) dans la position de «START», puis relâcher le levier (3) et l'accélérateur (2).

• Actionner le starter, en tournant le levier (5) en position «CHOKE».

• Presser le poussoir du dispositif d'amorçage (primer) (6) 3-4 fois pour faciliter la mise en fonctionnement du carburateur.

• Tenir fortement la machine sur le terrain avec une main sur l'ensemble moteur, pour ne pas perdre le contrôle pendant le démarrage (Fig. 9).

IMPORTANT

Pour éviter des déformations, il

ne faut jamais utiliser le tube de transmission pour y appuyer la main ou le genou pendant le démarrage.
5. Tirer lentement le lanceur de 10 - 15 cm, jusqu'à qu'on sente une certaine résistance, et puis tirer résolument plusieurs fois jusqu'à ce qu'on entende les premiers éclatements.

IMPORTANT

Pour éviter des cassures, ne

pas tirer le câble sur toute sa longueur, et ne pas le fa frotter le long du bord du trou de passage du câble; relâcher graduellement le lanceur, en évitant de le faire rentrer de façon incontrôlée.
6. Tirer à nouveau le lanceur, jusqu'à ce qu'on obtienne l'allumage régulier du moteur.

UTILISATION DU MOTEUR (Fig. 8)

La vitesse du dispositif de coupe est réglée par la commande de l'accélérateur (2) qui se trouve sur la poignée arrière (4) ou sur la poignée droite (4a) du guidon.

On ne peut actionner l'accélérateur que si l'on appuie en même temps sur le levier de blocage (3).

Le mouvement est transmis du moteur à l'arbre de transmission grâce à un embrayage à masses centrifuges qui empêche le mouvement des lames quand le cenoteur est au minimum.

ATTENTION!

Ne pas utiliser la machine si le dispositif de coupe bouge quand le moteur es minimum; dans ce cas il faut contacter le reveno

alre vitesse de travail correcte s'obtient avec la commande de l'accélérateur (2) à fond de course.

IMPORTANT

Pendant les 6-8 premières

heures de fonctionnement de la machine, il faut éviter d'utiliser le moteur au maximum de tours.

ATTENTION!

Le démarrage du moteur

avec le starter mis provoque le mouvement du dispositif de coupe, qui ne s'arrête que quand on désactive le starter. ARR

ARRÊT DU MOTEUR (Fig. 8)

1. Dès que le moteur est lancé, déconnecter le starter Pour arrêter le moteur: en tournant le levier (2) en position «RUN».
2. Actionner brièvement l'accélérateur (2) pour mettre - Relâcher la commande de l'accélérateur (2) et laisse moteur au minimum, avec l'interrupteur (1) qui se ser tourner le moteur au régime minimum pendant met automatiquement en position de «RUN» (MAR-CHE). - Pousser l'interrupteur (1) dans la position «STOP».
3. Laisser tourner le moteur au régime minimum pendant au moins 1 minute avant d'utiliser la machine.

IMPORTANT

Si l'on actionne trop de fois la

poignée du câble de démarrage (lanceur) alors que le starter est inséré, le moteur peut se noyer, ce qui rendra le démarrage plus difficile.

ATTENTION!

Après qu'on a mis l'accélé-

rateur au minimum, quelques secondes sont nécessaires avant que le dispositif de coupe ne s'arrê

En cas de noyage du moteur, il faut démonter la bougie et tirer doucement la poignée du câble de démarrage, pour éliminer l'excès de carburant; puis essuyer les électrodes de la bougie, et la remonter sur le moteur.

• Démarrage à chaud

Pour le démarrage à chaud (tout de suite après l'arrêt du moteur):

- Mettre l'interrupteur (1) dans la position «RUN» (MARCHE), puis suivre les points 4 - 5 - 6 - 9 de la procédure précédente.

7. UTILISATION DE LA MACHINE

Pour le respect des autres et de l'environnement:

• Eviter d'être une cause de nuisance.
• Suivre scrupuleusement les normes locales pour l'élimination des déchets après la coupe.
• Suivre scrupuleusement les normes locales pour l'élimination des huiles, de l'essence, des parties tériorées ou de tout élément ayant un fort impact environnemental.

utiliser le point le plus favorable pour maintenir l'équilibrage de la machine pendant le travail.

Utiliser toujours un harnais adéquat au poids de la machine et au dispositif de coupe utilisé:

avec des machines pesant moins de 7,5 kg, munies de têtes à fil ou de lames à 3 ou 4 pointes, on pe liser les modèles de harnais à une seule ou à deux sangles.

- avec des machines pesant plus de 7,5 kg, on ne peut utiliser que le modèle à deux sangles.

ATTENTION!

ATTENTION! L'exposition prolongée aux vibrations peut causer des lésions et des troubles vasculaires (connus aussi comme "phénomène de Raynaud" ou "main blanche"), spécialement aux personnes qui souffrent de troubles de la circulation symptômes peuvent concerner les mains, les poigns et les doigts, ils se manifestent par une perte sibilité, engourdissement, démangeaison, douleur, coloration, ou modifications structurelles de la pe. Ces effets peuvent être amplifiés par les basses pératures de l'environnement et/ou par une prise cessive sur les poignées. Quand ces symptômes présentent, il faut réduire les temps d'utilisation machine et consulter un médecin.

- Modeles “MONO” à une seule sangle

Per- La sangle (1) doit passer au dessus de l'épaule gauche, vers le côté droit.

de Sen Modèles à deux sangles

au La sangle (2) doit être portée avec:

-tem- rappui et le mousqueton d'accrochage de la machine si- ex tués sur le côté droit (2.1);

se décrochage sur le devant (2.2);

de la croisement des sangles au dos de l'opérateur (2.3); - la boucle fixée correctement sur le côté gauche (2.4).

DANGER!

DANGER! Le système d'allumage de cette machine engendre un champ électromagnétique d'entité modeste, mais susceptible de ne pas pouvoir éviter la possibilité d'interférence sur le fonctionnement de dispositifs médicaux, actifs ou passifs, porté par l'opérateur, ce qui entraînerait de graves risques pour sa santé. Il est donc recommandé aux porteurs ces dispositifs médicaux de consulter le médecin où le producteur de ces dispositifs avant d'utiliser cette machine.

Les sangles doivent être bien tendues de façon à distribuer la charge uniformément sur les épaules.

portés MODALITÉS D'UTILISATION DE LA MACHINE

ou ATTENTION!

DU ATTENTION! Pendant le travail, il faut tou- cette jours tenir fortement la machine, à deux mains, en nant l'ensemble moteur sur le côté droit du corps, le groupe de coupe au-dessous de la ligne de la ture.

ATTENTION!

ATTENTION! Pendant le travail, porter des vêtements adéquats. Votre Revendeur est en mes de vous fournir les informations sur les dispositif protection contre les accidents les mieux adaptés rantir votre sécurité de travail.

sAdeATTENTION!

Si la lame se bloque pendant le travail il faut tout de suite arrêter le moteur. Faire jours attention au rebond (kickback) qui peut se produire si une lame rencontre un obstacle important (troncs, racines, branches, cailloux etc.). Eviter que l'ame ne touche le terrain. Les rebonds provoquent des mouvements rapides de la lame vers le haut o vers l'arrière qui sont difficilement contrôlables, et qu' peuvent provoquer la perte de contrôle de la machiné compromettre la sécurité de l'opérateur, et causer de qu' dommages à la machine.

UTILISATION DU HARNAIS (Fig. 10)

ATTENTION!

ATTENTION! Il faut utiliser la machine tou- 出 peuvent provoquer la perte de contrôle de la machin jours accrochée au harnais correctement porté. Veri- compromettre la sécurité de l'opérateur, et causer de fier fréquemment que le décrochage rapide fonctionne dommages à la machine. bien, pour permettre de libérer rapidement la machine

des sangles en cas de danger.

Avant d'affronter pour la première fois un travail de fauchage, il est recommandé d'acquérir la connaissance nécessaire de la machine et des meilleures techniques de coupe, en faisant des essais pour porter correctement le harnais, empoigner fermement la machine, et effectuer les mouvements requis pour le travail.

• Choix du dispositif de coupe

Pour les coupes plus difficiles, il peut être utile d'incliner la tête à fil vers la gauche d'environ 30°.

Sélectionner le dispositif de coupe le mieux adapté au travail que l'on doit faire, en suivant les indications générales suivantes:

ATTENTION!

Ne pas travailler de cette fa-

çon s'il existe la possibilité de provoquer la projecti

odobjets qui pourraient blesser des personnes, des animaux, ou causer des dommages.

- la lame à 3 pointes est adaptée pour couper les brosailles et les petits arbustes ayant jusqu'à 2 cm. de dia mètre;

ré-

Coupe de précision (Rognage)

- la lame à 4 pointes est adaptée pour couperl'herbe résistante, sur des surfaces étendues;

- la tête à fil peut éliminer les hautes herbes et la végéta-

tion non ligneuse à proximité de clôtures, murs, fonda- Tenir la machine légèrement inclinée de façon que la par- tions, trottoirs, autour des arbres etc., ou bien pour fairetie inférieure de la tête à fil ne touche pas le terrain, et que le nettoyage complet d'une surface particulière de jardin;la ligne de coupe se trouve au point désiré, toujours en te- nant le dispositif de coupe loin de l'opérateur.

TECHNIQUES DE TRAVAIL

a) Lame à 3 pointes (Fig. 11)

- Coupe à proximité de clôtures / fondations (Fig. 14)

Commencer à couper au-dessus de la végétation, puis des Approcher lentement la tête à fil des clôtures, piquets, ro-cendre avec la lame de fauche de façon à couper les braches, murs, etc., sans frapper avec force.

ches en les réduisant en petits morceaux.

b) Lame à 4 pointes (Fig. 12)

Si le fil heurte un obstacle consistant, il peut se casser ou s'user; s'il reste coincé dans une clôture, il peut se trancher brusquement.

Dans tous les cas, la coupe autour des trottoirs, fondations,

Procéder en utilisant la machine comme unefaux tradition- murs, etc., peut causer une usure du fil supérieure à la nornelle, en effectuant un mouvementen arc d'environ 60-90°, male.

puis en sortant de lavégétation, et ainsi de suite.

c) Tête à fil

- Coupe autour des arbres (Fig. 15)

ATTENTION!

ATTENTION! Utiliser SEULEMENT des fils de nylon. L'emploi de fils métalliques, fils méta plastifiés et/ou non adaptés à la tête, peut cau blessures et des lésions graves.

Marcher autour de l'arbre de gauche à droite, en approchant quètement des troncs de façon à ne pas heurter le fil contre d'articles et en maintenant la tête à fil légèrement inclinée vers l'avant.

Il faut se rappeler que le fil de nylon peut trancher ou endom

Pendant l'utilisation, il faut périodiquement arrêter le moteumager les petits arbustes, et que le choc du fil de nylon et enlever les herbes qui entourent la machine, pour évitecontre le tronc d'arbustes ou d'arbres ayant une écorce que le tube de transmission ne se surchauffe, à cause detêhdre peut les endommager gravement. herbe coincée sous la protection.

Enlever l'herbe coincée avec un tournevis, pour permettre à la tige de se refroidir correctement.

- Réglage de la longueur du fil pendant le travail (Fig. 16)

ATTENTION!

Cette machine est équipée d'une tête "Tap & Go".

ATTENTION! Ne pas utiliser la machine pour dérouler le fil, battre la tête à fil contre le terrain avec balayer, en inclinant la tête à fil. La puissance du moteur à la vitesse maximum; le fil se déroule automati- teur peut projeter des objets et des petits caillouque joint et le couteau coupe la longueur en excès. qu'à 15 mètres ou plus, en causant des dommages ou en provoquant des lésions aux personnes.

- Coupe en mouvement (Fauchage) (Fig. 13)

FIN DU TRAVAIL

Procéder régulièrement, avec un mouvement en arc, simi-

laire au mouvement de la faux traditionnelle, sans incliner Lorsque le travail est terminé:

tête à fil pendant l'opération.

Essayer tout d'abord de couper une petite surface à la justeArrêter le moteur comme indiqué précédemment hauteur, et obtenir ensuite une hauteur de coupe uniforme, (Chap.6).

en maintenant la tête à fil à une distance constante du ter- Attendre l'arrêt du dispositif de coupe et monter la pro- rain. protection de la lame.

8. ENTRETIEN ET CONSERVATION

Il est fondamental d'effectuer correctement l'entretien pour pouvoir maintenir pendant longtemps l'efficacité et la sécurité d'emploi originelles de la machine.

ATTENTION!

Pendant les opérations d'en-

tretien:

• Détacher le capuchon de la bougie.
• Attendre que le moteur se soit adéquatement froidi.
• Utiliser des gants de sécurité pour effectuer les opérations sur les lames.
  même.
• Ne jamais répandre dans l'environnement les huiles usées, l'essence, ou tout autre produituant.

- Tenir la protection de lame montée sur la MONTRÔLE DE LA BOUGIE (Fig. 18) sauf dans les cas d'interventions sur la lame elle-

Pour nettoyer le filtre:

• Appuyer sur le poussoir (1), renverser le couvercle (2), et enlever l'élément filtrant (3).
• Laver l'élément filtrant (3) avec de l'eau et du savon. Ne pas utiliser d'essence ni d'autres solvants.
• Laisser sécher le filtre à l'air.
• Remonter l'élément filtrant (3) et refermer le couvercle nt (2)- en appuyant dessus jusqu'à ce qu'on entende le déclic.

RÉON,TRÔLE DE LA BOUGIE (Fig. 18) e elle-

Périodiquement, démonter et nettoyer la bougie en en- levant les éventuels dépôts, avec une brosse métal-

Contrôler et rétablir une distance correcte entre les électrodes.

CYLINDRE ET SILENCIEUX

Pour réduire le risque d'incendie, il faut nettoyer fréquemment les ailettes du cylindre avec de l'air comprimé, et libérer la zone du silencieux des sciures, brir dilles, feuilles ou autres débris.

Remonter la bougie et la serrer à fond avec la clé comprise dans la fourniture.

Dans le cas d'électrodes brûlées ou d'isolant détérioré, et de toute façon toutes les 100 heures de fonctionnement, il faut remplacer la bougie par une bougie ayant des caractéristiques analogues.

GROUPE DE DÉMARRAGE

RÉGLAGE DU CARBURATEUR

Pour éviter que le moteur ne se surchauffe et s'abîme, Lé carburateur est réglé en usine, pour obtenir les faut toujours tenir les grilles de l'air de refroidissement meilleurs performances dans toutes les situations d'em-bien propres et débarrassées des sciures et des dé- ploi, et la moindre émission possible de gaz nocifs, dans bris. Le câble de démarrage doit être remplacé par unle respect des réglementations en vigueur. câble neuf dès les premiers signes de détérioration.

En cas de performances réduites, s'adresser au revendeur pour faire vérifier la carburation et le moteur.

FIXATIONS

Contrôler périodiquement que toutes les vis et les écrous Réglage du minimum sont bien serrés et que les poignées sont solidement fixées.

NETTOYAGE DU FILTRE À AIR (Fig. 17)

ATTENTION!

Le dispositif de coupe ne doit

pas bouger quand le moteur est au minimum. Si dispositif de coupe bouge quand le moteur est a minimum, il faut contacter le revendeur pour faire régler le moteur correctement.

IMPORTANT

Il est essentiel de nettoyer le fil-

tre à air pour garantir le bon fonctionnement et la dura bilité de la machine. Ne jamais travailler sans filtre ou avec un filtre endommagé, pour ne pas provoquer de dommages irréparables au moteur

-RENVOI ANGULAIRE (Fig. 19)

Lubrifier avec de la graisse à base de lithium.

Enlever la vis (1) et introduire la graisse en faisant tourner l'arbre manuellement jusqu'à ce que la graisse sorte;

Il faut nettoyer le filtre toutes les 15 heures de travail. puis remonter la vis (1).

AFFÛTAGE DE LA LAME À 3 ou 4 POINTES (Fig. 20)

ATTENTION!

Porter des gants de sécurité Si l'on exécute l'affûtage sans démonter la tacher le capuchon de la bougie.

CONSERVATION

A la fin de chaque session de travail, nettoyer soigneusement la machine de la poussière et des débris, répaéter ou remplacer les parties défectueuses.

ma, notéchine doit être conservée dans un endroit sec, à l'abri des intempéries, avec le protecteur correctement monté.

Pour effectuer l'affûtage, tenir compte de la typologie de la lame et des tranchants, en utilisant une lime plate et en agissant de la même manière sur toutes les pointes.

Les points de référence pour exécuter correctement l'affûtage sont indiqués sur la Fig. 20:

A = Affûtage incorrect
B = Limites d'affûtage
C = Angles incorrects et inégaux

Il est important de conserver un équilibrage correct également après l'affûtage.

Les lames à 3ou 4 pointes peuvent être utilisées des deux côtés. Quand un côté des pointes est usé, on p tourner la lame et utiliser l'autre côté des pointes.

INACTIVITÉ PROLONGEE

IMPORTANT

Si l'on prévoit une période d'inactivité de la machine de plus de 2 – 3 mois, il faut pren dre certaines précautions pour éviter des difficultés au moment de la reprise du travail, ou même des domma- ges permanents au moteur.

- Emmagasinage

eAutant d'entreposer la machine:

ATTENTION!

Il ne faut jamais réparer la

lame, mais il est nécessaire de la remplacer l'on note des débuts de rupture ou quand la d'affûtage est dépassée.

REEMPLACEMENT DU FIL DE LA TÊTE (Fig. 21)

- Suivre la séquence indiquée sur la figure.

AFFÛTAGE DU COUTEAU COUPE-FIL (Fig. 22)

• Enlever le couteau coupe-fil (1) de la protection (2), dévissant les vis (3).
• Fixer le couteau coupe-fil dans un étau et procéder l'affûtage en utilisant une lime plate et en faisant attention à maintenir l'angle de coupe originel.

• Remonter le couteau sur la protection.

• Vider le réservoir du carburant.

• Faire démarrer le moteur et le tenir allumé au régime minimum jusqu'à ce qu'il s'arrête, de façon à consommer tout le carburant resté dans le carburateur.
  dèsaisque le moteur refroidir et démonter la bougie.
  -liviteer dans le trou de la bougie une petite cuiller d'huile neuve.
• Tirer plusieurs fois le lanceur pour distribuer l'huile dans le cylindre.
• Remonter la bougie avec le piston au point mort supérieur (visible du trou de la bougie quand le piston est au maximum de sa course).

- Reprise de l'activité

Au moment de remettre la machine en fonction: en

• Enlever la bougie. à Tirer plusieurs fois le lanceur pour éliminer les excès d'huile.
• Contrôler la bougie comme décrit au chapitre "Contrôle de la bougie".
• Préparer la machine comme indiqué au chapitre "Préparation au travail".

INTERVENTIONS EXTRAORDINAIRES

Toutes les opérations d'entretien qui ne sont pas incluses dans ce manuel doivent être exécutées exclusivement par votre revendeur.

Les opérations exécutées dans des structures inadéquates ou par des personnes non qualifiées comportent la déchéance de toutes les formes de garantie.

PROBLÈME CAUSE PROBABLE SOLUTION
1) Le moteur ne démarre pas ou ne reste pas en mouvement	– Procédure de démarrage pas correcte– Bougie sale, ou distance entre les électrodes pas correcte– Filtre de l’air bouché– Problèmes de carburation	– Suivre les instructions (voir chap. 6)– Contrôler la bougie (voir chap.8)– Nettoyer et/ou remplacer le filtre (voir chap.8)– Contacter votre Revendeur
2) Le moteur démarre mais il a peu de puissance	– Filtre de l’air bouché– Problèmes de carburation	– Nettoyer et/ou remplacer le filtre (voir chap.8)– Contacter votre Revendeur
3) Le moteur a un fonctionnement irrégulier ou il n’a pas de puissance sous charge	– Bougie sale, ou distance entre les électrodes pas correcte– Problèmes de carburation	– Contrôler la bougie (voir chap.8)– Contacter votre Revendeur
4) Le moteur fume excessivement	– Composition du mélange erronée– Problèmes de carburation	– Préparer le mélange suivant les instructions (voir chap.5)– Contacter votre Revendeur

10. DONNÉES TECHNIQUES

Moteur ...... 2 temps refroidissement à air

Cylindrée / Puissance

Mod. 28/326 25,4 cm/0,7 kW

Mod. 33/336 32,6 cm/0,9 kW

Vitesse de rotation du moteur au minimum

Mod. 28/326 ...... 2520-3080 tours/1'

Mod. 33/336 2520-3080 tours/1'

Mod. 44/346 ...... 2520-3080 tours/1'

Vitesse maximum de rotation du moteur

Mod. 28/326 10000 tours/1'

Vitesse maximum de rotation de l'outil

Mod. 28/326 7800 tours/1'

Bougie .... Torch L8RTC ou

NGK-R BPMR7A ou équivalente

Mélange ...... Essence: Huile 2 temps

= 50:1 = 2%

Capacité du réservoir

Mod. 28/326 650 cm

Mod. 33/336 850 cm

Mod. 44/346 950 cm

Diamètre maximum autorisé des lames

Lame à 3 ou 4 pointes ..... ∅ 255 mm

Masse 1)

Mod. 28/326 6,8 kg

Mod. 28 J 7,3 kg

Mod. 28 D 6,9 kg

Mod. 28 JD 7,7 kg

Mod. 33/336 7,8 kg

Mod. 33 D 8,6 kg

Mod. 44/346 8,6 kg

Mod. 44 D 9,5 kg

1) Masse conforme à la norme ISO 11806-1

(sans carburant, dispositifs de coupe et élingage)

Modèle

Valeurs mesurées équivalentesde bruit et de vibrations		B 28SB 28BJ 326BJC 326B 28 JSB 28 J	B 28 DB 28 JDSB 28 JDMB 2801 MB 2802	B 33SB 33BJ 336BJC 336	B 33 DSB 33 DMB 3302	B 44SB 44BJ 346BJC 346	B 44 DSB 44D
Niveau de pression acoustique à l'oreille de l'opérateur (EN ISO 22868)
avec tête à fil	dB(A)	98,8	98,8	98,7	98,7	95,6	95,6
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
avec lame à 3 pointes	dB(A)	92,2	92,2	94,0	94,0	97,3	97,3
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
avec lame à 4 pointes	dB(A)	97,6	97,6	96,3	96,3	91,4	91,4
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Niveau de puissance acoustique mesuré (EN ISO 22868)
avec tête à fil	dB(A)	105,5	105,5	113,2	113,2	108,5	108,5
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
avec lame à 3 pointes	dB(A)	110,0	110,0	106,0	106,0	110,8	110,8
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
avec lame à 4 pointes	dB(A)	105,4	105,4	107,7	107,7	107,3	107,3
Incertitude de la mesure (2006/42/CE - EN 27574)	dB(A)	3	3	3	3	3
Vibrations transmises à la main sur la poignée antérieure ("MONO") (ISO 22867)
avec tête à fil	m/sec ^2	5,91	-	4,40	-	5,04	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
avec lame à 3 pointes	m/sec ^2	2,55	-	3,62	-	3,03	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
avec lame à 4 pointes	m/sec ^2	5,42	-	5,19	-	6,15	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
Vibrations transmises à la main sur la poignée postérieure ("MONO") (ISO 22867)
avec tête à fil	m/sec ^2	4,04	-	3,45	-	2,13	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
avec lame à 3 pointes	m/sec ^2	5,69	-	3,04	-	2,15	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
avec lame à 4 pointes	m/sec ^2	4,41	-	4,59	-	5,11	-
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	1,5	-	1,5	-	1,5	-
Vibrations transmises à la main sur la poignée gauche ("DUPLEX") (ISO 22867)
avec tête à fil	m/sec ^2	-	1,81	-	3,42	-	4,49
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 3 pointes	m/sec ^2	-	2,43	-	2,94	-	2,51
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 4 pointes	m/sec ^2	-	6,25	-	2,54	-	3,42
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrations transmises à la main sur la poignée droite ("DUPLEX") (ISO 22867)
avec tête à fil	m/sec ^2	-	2,49	-	4,53	-	1,94
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 3 pointes	m/sec ^2	-	2,56	-	4,16	-	1,04
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 4 pointes	m/sec ^2	-	6,45	-	4,88	-	2,92
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrations transmises à la main sur la poignée gauche ("DUPLEX") (ISO 22867)
avec tête à fil	m/sec ^2	-	2,94	-	3,25	-	2,90
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 3 pointes	m/sec ^2	-	3,31	-	2,40	-	2,20
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 4 pointes	m/sec ^2	-	5,67	-	3,75	-	2,56
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
Vibrations transmises à la main sur la poignée droite ("DUPLEX") (ISO 22867)
avec tête à fil	m/sec ^2	-	5,07	-	3,81	-	3,57
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 3 pointes	m/sec ^2	-	6,61	-	3,63	-	3,24
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5
avec lame à 4 pointes	m/sec ^2	-	7,80	-	4,22	-	3,87
Incertitude de la mesure (2006/42/CE - EN 12096)	m/sec ^2	-	1,5	-	1,5	-	1,5

11. ACCESSOIRES

Le tableau contient la liste de tous les accessoires dis nibles, avec l'indication de ceux qui sont utilisés sur chaque machine, marqués par le symbole*".

pernier assume aussi les responsabilités conséquentes pour tout dommage, de quelque nature que ce soit, dérivant de ces actions. En cas de doute ou de connaissance insuffisante des spécificités de chaque accessoire, il faut contacter le revendeur ou bien un centre de jardinage spécialisé.

ATTENTION!

2K ATTENTION! Vu que le choix, l'application et l'utilisation de l'accessoire à monter, dans les différents types d'emploi, sont des actions qu'effectue l'opérateur en autonomie de jugement totale, ce

	Code Modèle:	28/326/2801/2802	33/336/3302	44/346
	118801127/0	*	*	*
	118801418/0	*	*	*
	118801126/0 (M10 x 1,25 sx F)	*	*	*

	Code Modèle	B 28 J
	118801754/0Dispositif de taille-haies	*
	118801755/0118801756/0Dispositif d'élagueuse	*

28/326 modell 25,4 cm 0,7 kW

33/336 modell.... 32,6 cm/ 0,9 kW

44/346 modell.... 42,7 cm/ 1,1 kW

28/326 modell 6,8 kg

28 J modell 7,3 kg

28 D modell 6,9 kg

28 JD modell 7,7 kg

33/336 modell 7,8 kg

33 D modell 8,6 kg

44/346 modell 8,6 kg

44 D modell 9,5 kg
