NAUDOJIMO INSTRUKCIJA T 1.0 EJ ALPINA

LIETUVIŠKAI - Originalių instrukcijų vertimas .... LT

LATVIEŠU - Instrukciju tulkojums no oriğinālvalodas ...... LV

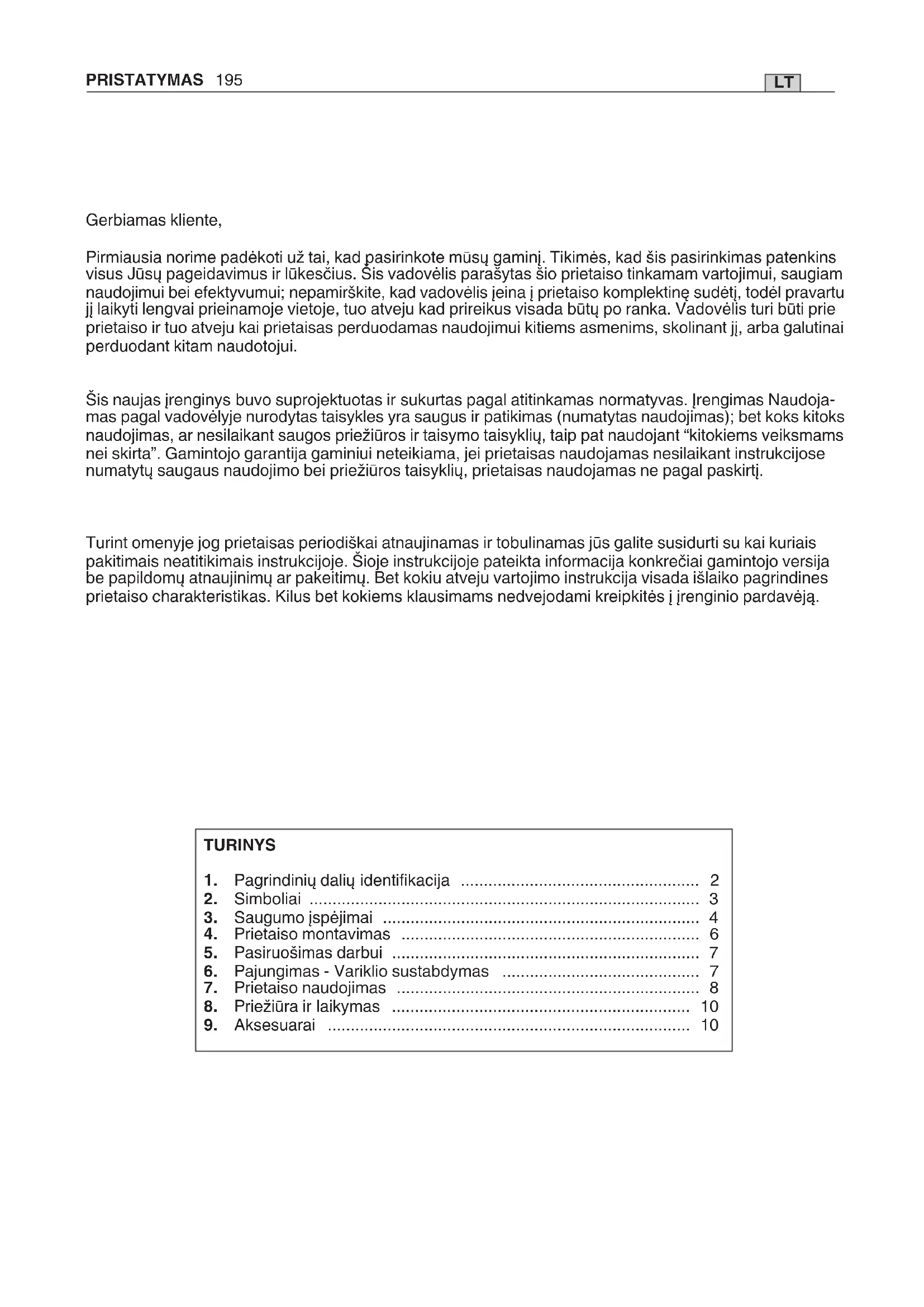

Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkins visus Jūsų pageidavimus ir lūkesčius. Šis vadovėlis parašytas šio prietaiso tinkamam vartojimui, saugiam naudojimui bei efektyvumui; nepamirškite, kad vadovėlis jeina į prietaiso komplektinę sudėtį, todėl pravartu jį laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti prie prietaiso ir tuo atveju kai prietaisas perduodamas naudojimui kitiems asmenims, skolinant jį, arba galutinai perduodant kitam naudotojui.

Šis naujas įrenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Įrengimas Naudoja-mas pagal vadovėlyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kitoks naudojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmams nei skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose numatytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį.

Turint omenyje jog prietaisas periodiškai atnaujinamas ir tobulinamas jūs galite susidurti su kai kuriais pakitimais neatitikimais instrukcijoje. Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokuu atveju vartojimo instrukcija visada išlaiko pagrindines prietaiso charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į įrenginio pardavėją.

TURINYS

1. Pagrindinių dalių identifikacija 2
2. Simboliai 3
3. Saugumo jspėjimai 4
4. Prietaiso montavimas 6
5. Pasiruošimas darbui 7
6. Pajungimas - Variklio sustabdymas 7
7. Prietaiso naudojimas 8
8. Priežiūra ir laikymas 10
9. Aksesuarai 10

1. PAGRINDINIŲ DALIŲ IDENTIFIKACIJA

PAGRINDINIAI KOMPONENTAI

1. Variklio visuma
2. Transmisijos kotas
3. Transmisijos koto galas
4. Gijos galvutė
5. Pjovimo mechanizmo apsaugos
6. Priekiné rankena
7. Barjeras
8. Galiné rankena
9. (Diržų) sujungimo taškas

10. Diržai

11. Imatrikuliacinė etiketė

12. Maitinimo laidas
13. Prailgintuvas (nepateiktas)

10 7 6 2 3 4 9 8 1 1213 11 22 21 5

KOMANDOS IR VEIKIMO ELEMENTAI

1. Jungiklio svirtelè
2. Saugumo mygtukas

IMATRIKULIACINĖ ETIKETĖ

11.1) Atitikties ženklas EB
11.2) Gamintojo pavadinimas ir adresas
11.3) Prietaiso modelis
11.4) Registro numeris
11.5) Pagaminimo metai
11.6) Maitinimo jtampa ir dažnis
11.7) Variklio galia
11.8) Dvigubas izoliavimas
11.9) Gaminio kodas
11.10) Pagaminimo šalis

112 11.311.10 118 11.1 Made in China Electric Lawn trimmer V~ Hz W 115 114 116 117 119

Atitikties deklaracijos pavyzdys yra šio vadovo prieš-paskutiniajame puslapyje.

Maksimalios triukšmo ir vibracijų vertės [1]	T 1.0 EJ
Garso slėgis lygis– Matavimo netikslumas	dB(A) dB(A)	79,33
Pamatuotas ekvivalentinis akustinės galios lygis	dB(A) 96
Vibracijų lygis– Matavimo netikslumas	m/s ^2 m/s ^2	2,561,5

[1]
Ispéjimas:
Vibracijų vertė buvo nustatyta naudojant standartinę įrangą ir gali būti naudojama tiek palyginimui su kitomis elektros įrangomis, tiek apkrovos apytikslių apskaičiavimų per vibracijas.
DÉMESIO!
Vibracijų vertė gali keistis atsižvelgiant į irenginio darbo pobūdį ir jo paruošimą ir gali viršyti nurodytas vertes. Būtina nustatymi saugumo matus vartotojams, kurie turi remtis sugeneruotais vibracijų apkrovos apskaičiavimais realiomis naudojimo sąlygomis. Dėl šios priežasties turi būti atsižvelgiama į visas veikimo ciklo fazes, kaip pavyzdžiui, išjungimas arba veikimas tuščiai.
Triukšmo vertė gali keistis atsižvelgiant i jrenginio naudojimą, darbo metu arba minimaliu režimu.

TECHNINIAI DUOMENYS	T 1.0 EJ
Aprūpinimo įtampa	V~230
Aprūpinimo dažnis	Hz 50
Variklio galia	W 1000
Pjovimo plotis	cm 37
Svoris	kg 4,70
Tuščių apsukų numeris	min^-1	7000
Maksimalus variklio ir įtaiso sukimosi greitis	min^-1	7000

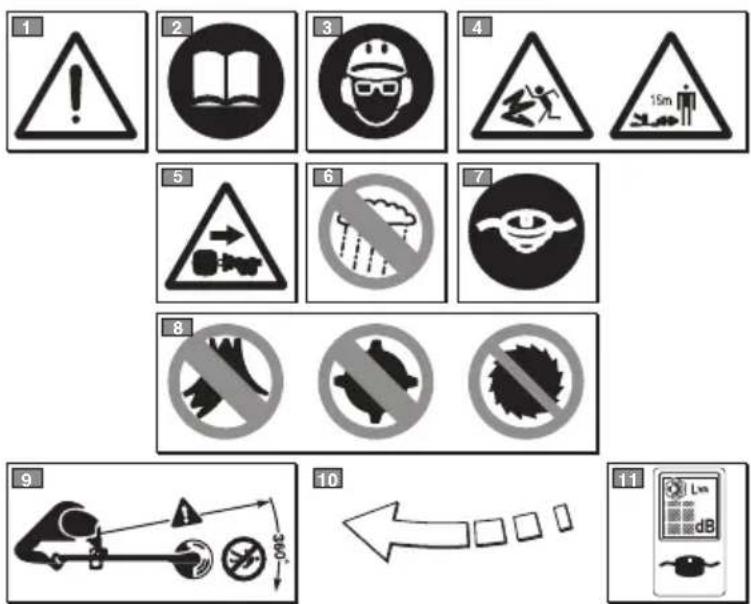

2. SIMBOLIAI

1) Dėmesio! Pavojus. Netinkamai naudojamasšis prietaisas gali būti pavojingas jums ir aplinki-niams.
2) Prieš naudojant ši prietaisą, perskaityti instrukciju vadovėlj.

3) Perspėjame šio prietaiso operatorių, kad naudojantis prietaisu normaliomis sąlygomis kasdieniniam naudojimui gali būti išgautas garsas tolygus arba viršijantis 85dB (A). Naudoti akustines apsaugas, apsauginius akinius ir apsauginį šalmą.
4) Iškyšulių pavojus! Nutolinti bet tokius asme-nis ar naminius gyvūnus mažiausiai 15 m atstumu nuo prietaiso darbo vietos.
5) Ištraukti aprūpinimo kištuką prieš par-dedant priežiūros operacijas arba jeigu laidas yra sugadintas.
6) Nelaikyti lietuje (arba drègmeje).
7) Šis prietaisas naudojamas tik su gijos galvute.
8) Nenaudoti kampinių peilių, metalinių arkietųjų, arba diskinių peilių.
9) Laikyti atokiai pašalinius.
10) Pjovimo mechanizmo sukimosi kryptis.
11) Akustinės galios lygis pagal LWA.

3. SAUGUMO ISPĖJIMAI

KAIP SKAITYTI VADOVĖLį

Vadovėlio tekste kai kurie paryškinti paragrafai yra labai svarbūs, jie pažymėti skirtingais paryškinimais kurių reikšmės yra šios:

PASTABA

arba

SVARBU

Pateikiami patikslinimai arba kiti duomenys, susiję su tuo, kas jau buvo nurodyta, kad nebūtų pakenkta prietaisui ar neatsirastų gedimų.

DÉMESIO!

Nesilaikydami galite susi ža loti patys ar sužaloti kitus.

PAVOJUS!

Nesilaikydami galite rimtai susižaloti patys ar sužaloti kitus, netgi mirtinai.

ELEKTRINĖ KRAŠTŲ KRŪMAPJOVĖ SAUGUMO ĮSPĖJIMAI

DÈMESIO!

Irenginio naudojimo metu turi būti atsižvelgiama i saugumo normas. Prieš prade- dant dirbti jrenginiu, perkaitykite instrukcijas dėl pačių ir aplinkinių saugumo. Išsaugoti instrukcijas geroje būklėje dėl tolimesnio naudojimosi.

Terminas „elektros prietaisas“ jspėjimuose cituojamas kaip elektra maitinamas aparatas.

1) Numatytas jrenginio naudojimas: “žolės ir nesu-medėjusių au galų pjovimui, nailono gija (pvz. aplink gėlių va zonų kraštus, plantacijas, pamatus, trovas, ar limituotos erdvės vejas dalge pradėtam darbui užbaigti.)”. Bet koks kitoks naudojimas gali būti pavojingas ir sukelti jrenginio susigadinimą, kaip taipogi nenurodytų šiame vadovėlyje priedų naudojimas.

Netinkamu naudojimu laikoma (kaip nu ro dy ta pavyzdžiuose, tačiau ne tik):

- naudoti prietaisą šlavimui;

- gyvatvorių sulyginimui ar kitokiems dar bams kuriuose pjovimo elementas nėra naudojamas žemės lygiu;

- naudoti prietaisą su pjovimo elementu aukščiau už operatoriaus diržo liniją;

- naudoti prietaisą nevegetacinių med žia gų pjovimui;

- naudoti prietaisą daugiau nei vienam as meniui.

2) Šis prietaisas gali būti naudojamas vaikų nuo 8 metų amžiaus ir asmenų su sumažintais fiziniais, jutimo ar protiniais pajėgumais neturintiems patirties ir susipažinimo apie prietaiso naudojimą, tik tuo atveju, jeigu yra prižiūrimi arba apmokinami saugaus prietaiso naudojimo ir susipažinus su galimais susijusiais pavojais. Vaikai neturi žaistu su prietaisu. Valymo ir kazdieninės priežiūros negali atlikti vaikai be priežiūros.

3) Išliekančios rizikos: nežiūrint visų aprašytų

saugumo priemonių laikymosi, gali išlikti kai kurios rizikos:

• pirštų ir rankų susižalojimas jeigu yra įpainio-jama į galvutės gijos sukimąsi.
• pėdu susižalojimo pavojus jeigu susiduriama su galvutės gija.
• akmenų ir dirvos sviedimas.

4) Dévèti apsauginius akinius.

5) Neleiskite, kad prietaisu naudotusi vaikai arba žmonės, kaip reikiant nesusipažinę su instrukcijomis.

6) Sustabdyti prietaiso naudojima, kai asmenys, o ypatingai vaikai bei gyvūnai randasi artimai.

7) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

8) Nenaudokite jrenginio blogo oro sąlygomis, ypatingai esant žaibų galimybėms.

9) Prieš naudojant jrenginį ir po bet kokio sutrenkimo, patikrinti, kad nebūtų susidėvėjimo arba sugadinimo žymių ir jeigu reikia, atlikti reikiamus pataisymus.

10) Niekada nenaudoti jrenginio su sugadintomis arba nesumontuotomis apsaugomis.

11) Visada toli laikyti rankas ir kojas nuo pjovimo prietaiso, ypač variklio paleidimo metu.

12) Būti atidiems susižalojimams atsirandantiems nuo bet kokio prietaiso paskirto pjovimui pagal gijos ilgumą. Po to kai buvo išleista gija, visada padėti įrenginį į darbinę poziciją prieš paleidžiant variklj.

13) Niekada nesumontuoti metalinių pjovimo elementų.

14) Niekada nenaudoti gamintojo nepateikty arba nepatariamu atsarginiu detaliu arba aksesuary.

15) Atjungi jrenginj nuo elektros tinklo prieš tikrinant, valant arba dirbant jrenginiu ir kai jrenginys yra nenaudojamas.

16) Visada užsitikrinti, kad aušinimo oro praėjimo angos būtų laisvos nuo detritų.

17) Po kiekvieno naudojimo, atjungti jrenginj nuo maitinimo tinklo ir patikrinti jmanomus nuostolius.

18) Prietaisą išsaugoti toli nuo vaikams prieinamos vietos.

19) Kūrikai su elektros tinklo aprūpinimu turi visada būti taisomi tik autorizuotų technikų.

20) Naudoti tik Gamintojo rekomenduojamus ak-sesuarus.

PRIDÉTINIAI SAUGUMO NURODYMAI

1) Atidžiai perskaitykite instrukcijas.
2) Gerai jsiminkite prietaiso pulto funkcijas ir kaip reikia tinkamai dirbti prietaisu.
3) Prieš pradedant darbą, patikrinti, kad aprūpinimo laidas ir prailgintuvas neturėtų sugadinimo arba susidėvėjimo žymių.
4) Jeigu prailgintuvas susigadina naudojimo metu, netrukus atjungti jj nuo elektros tinklo. NELIESTI LAIDO PRIEŠ TAI NEATJUNGUS PRAILGINTUVO.
5) Niekada nenaudoti jrenginio jeigu laidai yra sugadinti arba susidèvèje.
6) Démesio: pjovimo elementas tęsia sukimąsi tai-

pogi po variklio išjungimo.

7) Prailgintuvą laikyti toli nuo pjovimo elementų.
8) Aparatą maitinti per diferencialą (RCD - Residual Current Device), kurio atkabos srové neviršija 30 mA.

• Kaip veikti su elektrine kraštų krūmapjove

Naudojimo metu, pasirinkti pastovią ir stabilią poziciją ir išlaikyti atsargią padėtį.

• Bet koku atveju išvengti darbo ant šlapios ar slid žios žemės, taip pat ant nelygaus paviršiaus bei sta taus šlaito kur nėra garantuojamas operatoriaus stabilumas darbo metu.
• Nebėgioti, o vaikščioti atsargiai atsižvelgiant į ga li mas kliūtis ar žemės nelygumus.
• Ivertinti galimas dirbamos žemės rizikas pasirūpinti pačių saugumu, ypač ant pakalnių, nuolaidaus, slidaus ar nelygios žemės.
• Ant pakalnių dirbti skersai, niekada kylant ar leid žian tis visada latakiai išlaikant pjovimo mechanizmus.

Irenginiu neturi naudotis asmenys nejgalintys jo tvirtai išlaikyti abejomis rankomis ir /arba išlikti stabiliai pusiausvyroje stovint darbo metu.

Prietaisu negali naudotis daugiau nei vienas asmuo.

Jokiu būdu jrenginiu negalima dirbti, jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, arba vartojo medikamentus, narkotines med žiagas, alkoholj arba kitas kenksmingas med žiagas kurios galėtu įtakoti atidumą ir veiks mu mą.

- Elektrinės kraštų krūmapjovės naudojimo technikos

Visada stebėti saugumo įspėjimus ir naudoti labiausiai tinkamas pjovimo technikas labiausiai tinkamas darbui atlikti, pagal nurodymus ir pavyzdžius pateiktus naudojimo instrukcijose (žiūr.skyr 7.).

- Saugus elektrinės kraštų krūmapjovės judinimas

Kiekvieną kartą, kai reikia išjudinti jrenginį vežti ar išjudinti, reikia:

• išjungti variklj, palaukti pjovimo prietaiso sustojimo ir išjungti prietaisa iš elektros tinklo;
• Paimti prietaisą už rankenų ir nukreipti pjovimo mechanizmą j priešingą ėjimo kryptį.

Kai prietaisas gabenamas transporto priemone, reikia padėti jį taip, kad nebūtų keliamas pavojus niekam, ir tvirtai užblokuoti.

• Pagrindinės rekomendacijos

Prieš pirmą kartą vykdant pjovimo darbą, patartina susipažinti su prietaisu su tinkamiausiomis pjovimo technikomis bandant tvirtai jsikibti i prietaisą ir vyk dyti darbo reikalau-jamus judesius.

PAGRINDINIAI ELEKROS PRIETAISU SAUGUMO JSPÉJIMAI

1) Darbo vietos saugumas

a) Laikyti švarią darbo vietą. Purvinos ir netvarkingos darbo vietos palengvina gaisrus.
b) Nenaudoti elektros prietaiso rizikingose spro-

gimui aplinkose, esant degiesiems skysčiams dujoms ar dulkėms. Elektros prietaisai sukelia žiežirbas kurios gali uždegti dulkes ar garus.

c) Laikyti toli vaikus ir kitus artimai esančius asmenis kai naudojamas elektros prietaisas. Išsiblaškymas gali sukelti kontrolės praradimą.

2)Elektros saugumas

a) Elektros prietaiso kištukas turi būti atitinkamas elektros lizdui. Niekada nekeisti kištuko. Nenaudoti adapterių elektros prietaisams su jžeminimu. Nekeisti kištukai ir atitinkantys elektros lizdą sumažina elektros smūgio riziką.
b) Išvengti kontaktų su masiniais paviršiais arba ant žemės, kaip vamzdžiais, radiatoriais, viryklėmis, šaldytuvais. Elektros smūgio rizika padidėja kai kūnas atsiranda masėje arba ant žemės.
c) Nestatyti elektros prietaisų po lietumi ar drėgnose aplinkose. I elektros prietaisą patekęs van duo sukelia elektros smūgio rizika.
d) Nenaudoti netinkamai laido. Nenaudoti laido prietaiso transportavimui, traukti jo ar išjungti iš elektros lizdo. Laidą laikyti toli nuo šilumos, alyvos, išsikišimų ar judančių dalių. Pa žei s tas arba susipainiojęs laidas sukelia elektros smū gio rizika.
e) Kai elektros prietaisu naudojamasi lauke, naudoti atitinkamą lauko ilgintuvą. Prailgintojo laido atitinkamo naudojimui lauke naudojimas sumażina elektros smūqio rizika.
f) Jeigu elektros prietaiso naudojimas drėgnoje aplinkoje yra neišvengiamas, naudoti apsaugotą diferencialiniu jungikliu elektros kištuką (RCD Residual Current Devize). RCD naudojimas sumažina elektros smūgio rizika.

3)Asmeninis saugumas

a) Išlikti atidiems, kontroliuoti kas vyksta ir tinkamai naudoti elektros prietaisą. Nenaudoti elektros prietaiso kai jaučiamas nuovargis, esant paveiktiems narkotinių medžiagų, alkoholio ar vaistų. Neatidumas naudojant elektros prie taisą gali sukelti rimtu asmeninių susižalojimu.
b) Naudoti saugius drabužius. Visada dévěti ap-sau ginius akinius ir pirštines. Saugios aprangos naudojimas kaip kaukės nuo dulkių, avalynė nuo slydimo, apsauginiai šalmai ausinės, su ma ži na as-meninius susižalojimus.
c) Išvengti netyčinių užvedimų. Užsitikrinti, kad jungiklis yra ant „OFF“ prieš įkišant kištuką arba norint transportuoti elektros prietaisą. Transportuoti elektros prietaisą su pirštu ant jungiklio arba jjungiant ji į elektros lizdą su jungikliu ant „ON“ palengvina nelaimingus atsitikimus.
d) Ištraukti bet kokj raktą arba reguliavimo prietaisą prieš veikiant elektros prietaisu. Raktas ar prietaisas kontaktuojantis su sukamaja dalimi gali sukelti asmeniniu susižaloijimu.
e) Neišeiti iš pusiausvyros Visada išlaikyti atitinkamą atramą ir pusiausvyrą. Tai leidžia išlaikyti geresnę elektros prietaiso kontrolę nenumatytiems atvejams.
f) Tinkamai rengtis. Nedėvėti plačių drabužių arba papuošalų. Laikyti plaukus, drabužius ir pir štines

toli nuo judančiujų dalių. Laisvi dra bu žiai, papuoša-lai arba ilgi plaukai gali įsivelti i ju dan čias dalis.

g) Jeigu reikia prijungti dulkių išmetimo arba dulkių surinkimo įrangas, užsįtikrinkite, kad būtų prijungti atitinkamu būdu. Šių prietaisų naudojimas gali sumažinti riziką susiejusią su dulkėmis.

4) Elektros prietaiso naudojimas ir saugi prie žiū ra

a) Neperkrauti elektros prietaiso. Naudoti elektros prietaisą atitinkamai darbui. Atitinkamaselektros prietaisas geriau atliks darbą, tokiu grei čiu kokiam buvo suprojektuotas.
b) Nenaudoti elektros prietaiso jeigu jungiklis negali jo užvesti arba reguliariai sustabdyti.Elek- tros prietaisas kuriuo negalima veikti per jun gi klj yra pavojingas ir turi būti pataisytas.
c) Ištraukti kištuką iš elektros lizdo prieš reguliuojant arba keičiant dalis, arba padedant e lek tros prietaisą. Šie saugumo numatymai su ma žina elektros prietaiso pavojingo užvedimo ri zi ką.
d) Nenaudoamus elektros prietaisus laikyti toli nuo vaikų ar nuo kitų elektros prietaisais ne sinaudojančių asmenų bei nesusipažinusių su šiomis instrukcijomis. Elektros prietaisai yra pavojingi nepatyrusių naudotojų rankose.
e) Prižiūrėti elektros prietaisų naudojimą. Patikrinti, kad judančios dalys būtų išlygintos ir laisvos

judėjime, kad nebūtų dalių lūžimų ar bet kokia kita sąlyga kuri galėtų paveikti elektros prietaiso veikimą. Nuostolių atveju, elektros prietaisas turi būti pataisytas prieš vėl jį naudojant. Daugelis ne- laimingų atsitikimų įvyk sta dėl netinkamo naudojimo.

f) Išlaikyti pagaląstus ir švarius pjovimo organus. Tinkamas pjovimo organų naudojimas su ge rai pagaląstomis pjovimo detalėmis, suteikia mažiau sąlygų įstrigti ir juos lengviau kontroliuoti..
g) Elektrinj prietaisą ir esamus aksesuarus, naudoti pagal instrukciju nurodymus, atsižvelgiant į reikiamo darbo atlikimo sąlygas. Ne nu ma tytu ar kitokio pobūdžio operaciju atlikimas, gali išprovokuoti pavojingas situacijas.

5) Pagalba

a) Elektros prietaisą taisyti pas kvalifikuotą personalą, naudojant tik originalias detales. Tai pa dès išsaugoti elektros prietaiso saugumą.

4. PRIETAISO MONTAVIMAS

DÈMESIO!

Labai atidžiai montuoti

kom ponentus laikantis saugumo ir veik s mingumo; bet kokių dvejonių atveju susisiekti su jūsų Pardavėju.

DÈMESIO!

İsitikinti, jog prietaisas né

ra ijungtas i elektros lizdą.

DÈMESIO!

Išpakavimas ir montavimo

komplektas turi būti atliekami ant lygaus ir tvirto paviršiaus, su vieta pakankama i ren ginio ir ipakavimo judinimui, visada naudojant atitinkamus irankius.

Ipakavimo sunaikinimas turi būti atliekamas pa gal vyraujamus vietinius įstatymus.

1. PRIEKINÉS RANKENOS MONTAVIMAS (Pav. 1)

• Pastatykite apatinę dalį (3) su barjeru ant transmisijos koto.

• Sumontuoti priekinę rankeną (4) naudojant varžtus (5).

• Prieš suveržiant varžtus (5), sureguliuoti tinkamai rankeną atsižvelgiant i transmisijos kotą.
  – Iki dugno suveržti varžtus (5).

2. KOTO MONTAVIMAS (Pav. 2)

• Stumti apatinę koto dalj (1) iki kol pasijus stipino užfiksavimo garsas (2) koto (3) angoje. Įterpimas gali būti palengvintas lengvai sukant apatinę dalj (1) abejomis kryptimis; pilnas Įterpimas pasižymi, kai stipinas (2) visiškai išlenda iš angos (3).
  – Pilnai įterpus, iki dugno prisukti galvelę (4).

3. APSAUGOS MONTAVIMAS (Pav. 3)

DÈMESIO!

Apsauga turi būti sumon-

tuota taisyklingai laikantis saugumo reikala-vimų ir su taisyklinga gijos pjovimo peiliuko pozicija.

- Sumontuoti apsaugą (1) priverżiant keturiais varżtais (2).

SVARBU

Po suvienijimo, apsauga vi-

sada turi išlikti sumontuota.

Isitikinti, jog prietaisas néra jjungtas i elektros lizdą.

Prieš pradedant darbą reikia:

• patikrinti, ar elektros tinklo jtampa ir dažnis atitinka nurodytiems „Imatrikuliacinėje etiketėje“ (žr. skyr. 1 - 11.8).
• patikrinti, kad jungiklio svirtelė ir saugumo mygtukas būtų laisvi judant, be stūmimų, ir, kad atleidžiant savaime greitai sugrįžtų į neutralią poziciją.
• patikrinti, kad svirtelė išliktų blokuota jeigu nėra paspaustas saugumo mygtukas;
• patikrinti, kad oro aušinimo kanalai nebūtų už-sikimše;
• patikrinti, ar maitinimo laidas ir ilgintuvas ne-pažeisti;
• patikrinti, kad rankenos ir jrenginio apsaugos būtu švarios ir sausos, taisyklingai sumontuotos ir tvirtai pritvirtintos ant jrenginio;
• patikrinti, kad pjovimo prietaisai ir apsaugos nebūty pažeistos;
• patikrinti, kad jrenginys nerodytu susidėvėjimo ar pažeidimo požymių atsiradusių nuo smūgių ar kitų sąlygų būtinų taisymui.

2. ELEKTROS SUJUNGIMAI

PAVOJUS!

Drègmè ir elektra yra nesuderinamos.

• Elektros laidų tvarkymas ir sujungimas turi būti atliktas sausai.
• Niekada neleisti kontaktuoti elektros lizdui arba laidui su drègna zona (bala arba drègna žemé).

Ilgintuvo laidai turi būti nežemesnės kokybės negu H07RN-F arba H07VV-F tipai su mažiausiai 1,5 mm² sekcija ir didžiausiu patariamu 30 m ilgiu.

Nelaikyti suvynioto ilgintuvo laido darbo metu, kad būtų išvengta perkaitimo.

PAVOJUS!

Nuolatinis bet kurio elektros prietaiso prijungimas prie pastato elektros tinklo turi būti įvykdytas kvalifikuoto e lektriko, pagal galiojančias normatyvas. Ne tai syklingas prijungimas gali sukelti rimtos asmeninės žalos, įskaitant ir mirtį.

6. PAJUNGIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO PALEIDIMAS (Pav. 4)

Prieš užvedant variklj:

• Pritvirtinti ilgintuvo laidą (1) prie laido laikiklio, esančio užpakalinėje rankenoje.
• PIRMIAUSIA ijungti maitinimo laido kištuką (2) i ilgintuvą (3) ir PASKUI ilgintuvą i elektros lizdą (4).

Variklio užvedimas:

• Tvirtai paimti prietaisą abiem rankomis.
• Paspausti saugumo mygtuką (5) ir jjungti jungiklj (6).

PASTABA

Atleidžiant jungiklj, saugumo

mygtukas atsiblokuoja ir variklis sustoja.

VARIKLIO SUSTABDYMAS (Pav. 4)

Variklio sustabdymas:

• Atleisti jungiklj (6).
• Atjungti PIRMIAUSIA ilgintuvą (3) iš elektros lizdo (4) ir PASKUI prietaiso maitinimo laidą (2) iš ilgintuvo (3).

Jūsų ir kitų saugumui:

1) Būtina nepamiršti, kad operatorius ar prietai so naudotojas atsako už avarijas bei ža lą, padarytą kitiems asmenims arba jų tur tuí.
2) Darbo metu dévéti atitinkamą apsirengi mū. Jūsų pardavėjas gali suteikti reikiamą informaciją apie tinkamiausias apsaugines priemones garantuojančias darbo saugumą.
3) Gerai apžiūrėti visą darbo teritoriją ir pašalinti viską kas galėtų būti užkliudyta prietaisu arba sugadintų pjovimo prietaisą (ak me nis, šakas, geležinius laidus, kaulus ir tt.).
4) Naudoti laikikli, kad ilgintuvo laidas neatsijungtu atsitiktinai, užtikrinant tuo pat metu teisinga jkišimą i lizda per nelyg nespau-džiant kištuko. Niekada ne liesti elektros laido esant jtampai, jeigu jis yra blogai izoliuotas.
5) Būti atidiems dėl įmanomų daiktų sviedimo atsiradusio dėl pjovimo prietaiso.
6) Sustabdyti variklj ir išjungti prietaisą iš elektrostinklo:
- jeigu prietaisas pradeda netaisyklingai vi bruoti: tuo atveju būtina netrukus a trasti vibravimo priežastį ir pasirūpinkite būtinais patikrinimais Specializuotame Pa slaugų Centre:
- kaskart, kai jrenginys paliekamas be prie žiūros;
Prisiminkite, kad netaisyklin-
gas elektrinės kraštų krūmapjovės naudojimas gali trukdyti kitiems. Aplinkinių ir aplinkos atžvilgiu:
- švengti naudoti jrenginj tokiose aplinkose ir valan domis kur jrenginys gali būti trukdymo objektu.
- Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
- Norint išvengti gaisro pavojaus nepaliktí jrenginio tarp lapų ar sausos žolės kaštu varikli.
- Kruopščiai laikytis vietinių normų sunaikinant sugadintas dalis ar bet kokius kitus elementus, kurie gali turėti įtakos aplinkai.

SVARBU

DÈMESIO!

Prailgintas vibracijos iš laiky mas gali sukelti susižalojimų ir neuro krau-jagyslių sutrikimų (žinomų kaip “Raynaud fe-

nomenas" arba baltoji ranka) ypač kas ken čia trukdymais. Simptomai gali paliesti ran kas, pulsus ir pirštus, ir pasireiškia su jausmingumo praradimu, sustingimu, niežulíu, skausmu, spalvos pakeitimu, ar odos struk tū ri niu pasikeitimu. Šie efektaí gali būti išplečiami nuo žemos aplinkos temperatūros ir/ ar ba nuo per stipraus įsikibimo į rankeną. Pa ste bė jus simptomus, reikia sumažinti darbą prietaisu ir pasitarti su gydytoju.

1. PRIETAISO NAUDOJIMO BÜDAI

DÈMESIO!

Darbo metu, prietaisas visada turi būti tvirtai laikomas dvejomis rankomis, laikant pjovimo grupę žemiau už diržo linijos.

Gijos galvutė gali pašalinti aukštą žolę ir nesume-dėjusius augalus netoliese tvorų, sienų, pa ma tų, šaligatvių, aplink medžius ir t.t. arba vi siš kai išva- lyti tam tikrą sodo vietą.

DÈMESIO!

Su šiuo prietaisu yra draudžiamas metalinių ar kietųjų bet kitokio tipo peilių naudojimas.

2. PETNEŠU NAUDOJIMAS (Pav. 5)

DÈMESIO!

Prietasas turi būti naudojamas visada prikabintas ant taisyklingai dėvimų petnešų. Dažnai patikrinti greito atsegimo sagties efektyvumą kuria galima greitai atlaisvinti prietaisą nuo diržų pavojingos situacijos atveju.

Petnešos turi būti dėvimos prieš pritvirtinant prietaisą prie atitinkamo pritvirtinimo diržai turi būti sureguliuoti pagal operatoriaus kūno aukštį.

Diržas (1) turi pereiti virš kairiojo peties, link dešiniojo klubo.

Prikabinti apkabą (2) prie tam skirto sujungimo (3) esančio ant transmisijos koto.

3. DARBO TECHNIKOS

DÈMESIO!

audoti TIK nailonines gijas. Metalinių plastikinių ir/arba netinkamų gal vutei gijų naudojimas, gali sukelti rimtų susižalojimų.

Naudojimo metu, patartina sustabdyti variklj ir periodiškai nuimti apsisukusia aplink prietaisą žolę, taip išvengiant perkaitimo, dėl įsivėlusios žolės po apsauga.

Nuimti jsivėlusią žolę su atsuktuvu leidžiant.

DÈMESIO!

Nenaudoti prietaiso šlavi-mui užkemšant gijos galvutę. Variklio ga lin gu-mas gali sviesti objektus ir mažus ak menėlius iki 15 metrų arba sukelti nuostolių provokuo-jant susižalojimus asmenims.

• Pjovimo judesys (dalginės)(Pav. 6)

Veikti regulariu ėjimu, arkiniu judesiu panašiu į tradicinės dalgės, neužkemšant gijos galvutės veiksmo metu, išlaikant pjovimo prietaisą para- leliškai žemei.

Pirmiausiai pabandyti pjauti tinkamą aukštį maža me plote, kad vėliau išgautumėte tolygų pjovimo aukštį išlaikant gijos galvutę atitinkamu at stu mu nuo dirvos.

Sudėtingesniems pjovimams, gali būti naudinga pakreipti apie 30° i kairę laikiklio galvutę.

DÈMESIO!

DEMESIO! Neveikti šiuo būdu jeigu yra galimybė išprovokuoti objektų svaidymą pa kenkti asmenims, gyvūnams ar sukelti nuostolių.

• Pjovimas ties tvora / pamatais (Pav. 7)

Lėtai priartinti gijos galvutę prie tvoros, kuoliukų, akmenų, sienų ir t.t be stipraus prisilietimo.

Jeigu gija susiduria su kliūtimi gali nutrūkti ar sus -dėvėti; jeigu lieka įsipainiojusi į tvorą, gali šiurk ščiai nutrūkti.

Bet kokiu atveju, pjovimas a plink šaligatvius, pa-matus, sienas ir t.t. gali su kel ti didesnj už normalų gijos susidėvėjimą

• Pjovimas aplink medžius (Pav. 8)

Eiti aplink medj iš kairės link dešinės, lėtai prisiartinant prie kamienų neužkakabinant gijos į ka mieną ir išlaikant galvutę lengvai pakreiptą į priekį.

Turėkite omenyje, kad nailoninė gija gali nupjauti ar sugadinti mažus krūmus ir, kad nailoninės gijos susidūrimas su krūmų kamienais ar mink šta medžių žieve gali sugadinti augalą.

• Gijos ilgio reguliavimas darbo metu (Pav. 9)

Šis prietaisas aprūpintas galvute "Trinktelk & Eik" (Tap & Go).

Norint išleisti naują giją, trinktelėti gijos galvutę į dirvą su veikiančiu varikliu; gija išleidžiama automatiškai ir peiliukas nupjauna išeinamą ilgį.

Jeigu gija neišeitų pakankamai norimu ilgiu:

• sustabdyti variklj ir atjungti prailgintuvą iš elektros tinklo:
• iki dugno paspausti galvutę ir sparčiai sukti gijos galus, iki kol bus išgaunamas norimas ilgis.

Jeigu gija yra pasibaigusi, reikia pakeisti rite.

DÈMESIO!

Po kiekvieno darbo su gi-

jos galvute, visada padėti jrenginį i darbinę po ziciją prieš paleidžiant varikli.

4. DARBO PABAIGA

Pabaigus darba:

- Sustabdyti variklj kaip tai nurodyta anksčiau (skyr. 6).

DÈMESIO!

Prieš statydami jrengini j

bet kokią patalpą, palaukite, kol atauš variklis. Kad būtų sumažinta gaisro rizika, išvalyti prietaisą nuo žolės liekanų, lapų liekanų ar perteklinių riebalų; nepalikti talpų su pjovimo pasėkoje susidariusiomis medžiagomis patalpos viduje.

8. PRIEŽIŪRA IR LAIKYMAS

DÈMESIO!

Jūsų ir kitų saugumui:

• Po kiekvieno naudojimo, atjungti jrenginj nuo maitinimo tinklo ir patikrinti jmanomus nuostolius.
• Taisyklinga priežiūra yra pagrindinis dalykas norint išlaikyti ilgam prietaiso veiksminguma ir sauguma.
• Norėdami būti tikri, kad įrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai bū tų prisukti.
• Niekada nenaudoti jrenginio su susidèvé-jusiomis arba susigadinusiomis dalimis. Jei negalima pataisyti, detalès būtina ją pakeisti.
• Naudoti tik originlalias pakeítimo dalis. Kitokios kokybés detalés gali pakenkti prietaisui arba jo būklei.

DÈMESIO!

Priežiūros operaciju metu,

išjungti prietaisą iš elektros tinklo.

1. VARIKLIO VĖSINIMAS

Kad būtų išvengta perkaitimo ir žalos varikliui, vėsinamojo oro grotelės turi būti visuomet švaros ir išvalytos nuo pjuvenų ir kitų liekanų.

2. RITÈS GALVUTÈS PAKEITIMAS (Pav. 10)

- Sekti paveikslėlyje nurodytą seką.

3. GIJOS PJOVIMO PEILIUKO GALANDIMAS (Pav. 11)

- Atveržti du varžtus (1) ir nuimti gijos peiliuką (2) nuo apsaugos (3).

• Fiksuoti gijos pjovimo peiliuką i spaustuvą ir pradėti galandimą naudojant plokščią dildę atsargiai išlaikant originalų pjovimo kampa.
• Sumontuoti atgal peiliuką ant apsaugos.

4. ELEKTROS LAIDAI

DÉMESIO!

Periodiškai tikrinti elektros laidų būklę ir pakeisti juos, jeigu jie yra sugedę arba jų izoliacija yra pažeista.

Jeigu jrenginio maitinimo laidas yra sugadintas, turi būti pakeičiamas gamintojo, autorizuotame paslaugų centre arba tokiems darbams kvalifikuoto asmens.

5. YPATINGI VEIKSMAI

Kiekviena nejtraukta šiame vadovėlyje priežiūros operacija turi būti atlikta tik pas prietaiso pardavėją.

Operacijos atliktos netinkamose struktūrose arba nekvalifikuotų asmenų įtraukia garantinės formos nutraukimą.

6. LAIKYMAS

Pabaigus kiekvieną darbo sesiją, kruopščiai išva ly ti prietaisą nuo dulkių ir kitų liekanų, pataisyti ar ba pakeisti pažeistas dalis.

Irenginys turi būti laikomas sausoje vietoje, saugiai nuo oro sąlygų ir toli nuo vaikų.

9. AKSESUARAI

Lentelėje pateikiamas visų esamų aksesuarų sąra šas, su nuorodomis kiekvieno prietaiso nau dojimui, pažymėtais simboliu “*”.

DÈMESIO!

Žiūrint j tai, kad a k se sua ro pasirinkimas, aplikavimas ir naudojimas yra naudotojo pilna autonomija atliekami veiks -

mai, tuo pačiu ir prisíímama atsakomybė už sudarytus nuostolius. Dvejonių arba mažo kiekvieno aksesuaro specialybių pažinimo atveju, reikia susisiekti su asmeniniu parda vė ju arba su specializuotu sodininkystės centru.

Kodas Modeliui

T 1.0 EJ

118801750/0 (M8 x 1,25 dx M)

Cienījamais Pircēj,
