BRUKSANVISNING T 1.0 EJ ALPINA

SVENSKA - Översättning av bruksanvisning i original ....................................

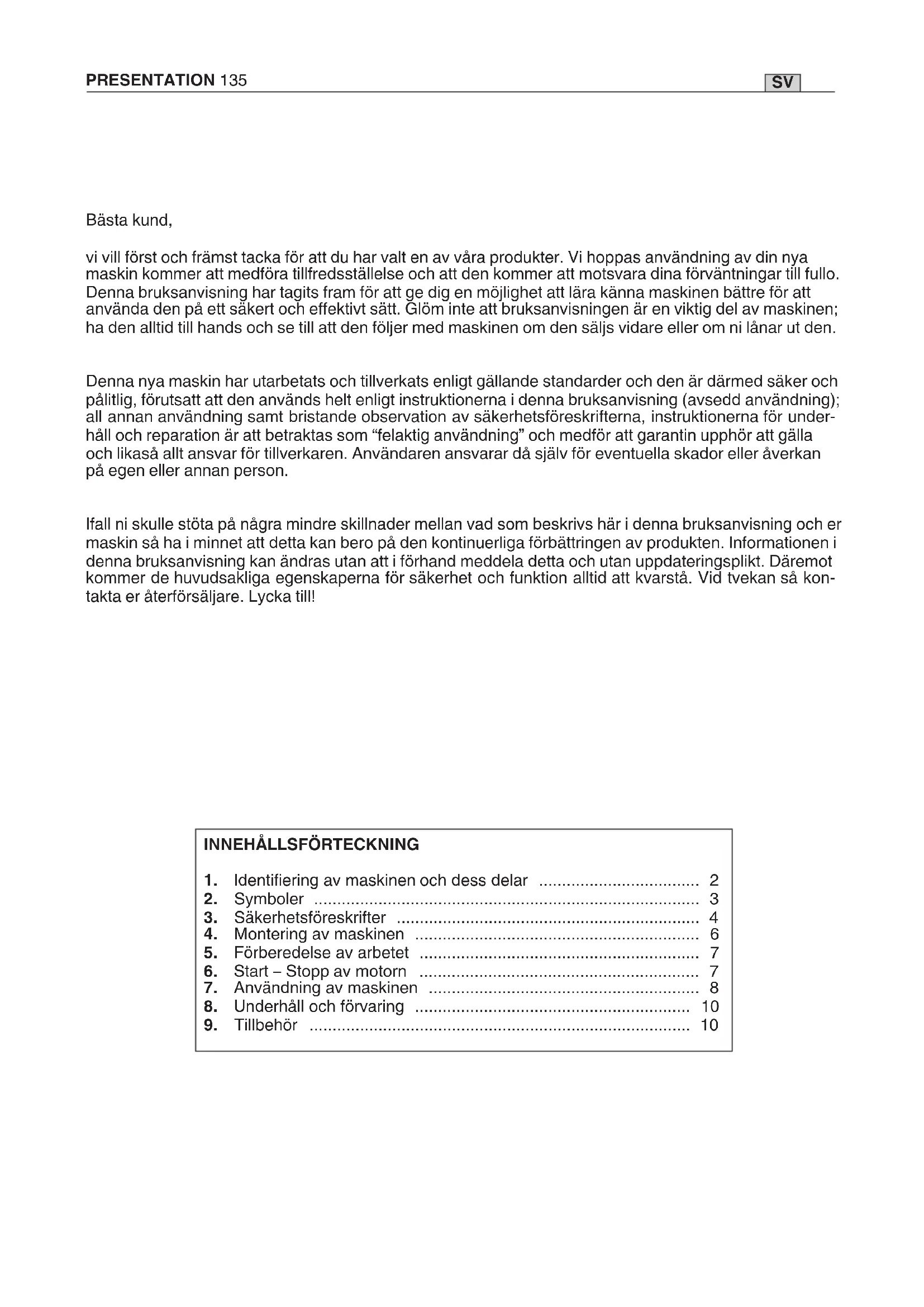

Šifra Model T 1.0 EJ 118801750/0 (M8 x 1,25 dx M)SV PRESENTATION 135 Bästa kund, vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din nya maskin kommer att medföra tillfredsställelse och att den kommer att motsvara dina förväntningar till fullo. Denna bruksanvisning har tagits fram för att ge dig en möjlighet att lära känna maskinen bättre för att använda den på ett säkert och eektivt sätt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha den alltid till hands och se till att den följer med maskinen om den säljs vidare eller om ni lånar ut den. Denna nya maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker och pålitlig, förutsatt att den används helt enligt instruktionerna i denna bruksanvisning (avsedd användning); all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för under- håll och reparation är att betraktas som “felaktig användning” och medför att garantin upphör att gälla och likaså allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på egen eller annan person. Ifall ni skulle stöta på några mindre skillnader mellan vad som beskrivs här i denna bruksanvisning och er maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informationen i denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremot kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvekan så kon- takta er återförsäljare. Lycka till!

INNEHÅLLSFÖRTECKNING

1. Identiering av maskinen och dess delar ................................... 2

8. Underhåll och förvaring ............................................................ 10

3. Uttag för riggröret

4. Trimmerhuvud med tråd

5. Skydd för skärutrustningen

9. Upphängning för stödsele

13. Skarvsladd (ingår ej)

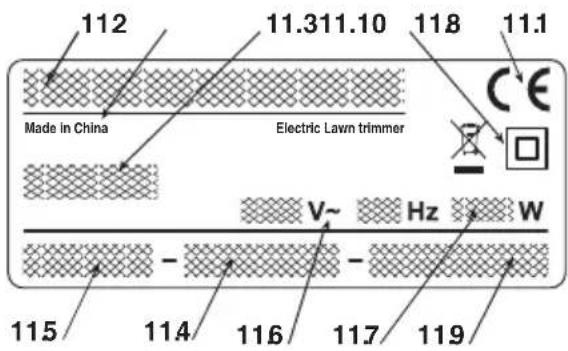

11.1) CE-märkt EG 11.2) Tillverkarens namn och adress 11.3) Maskinmodell 11.4) Serienummer 11.5) Tillverkningsår 11.6) Spänning och Frekvens 11.7) Motor eekt 11.8) Dubbel isolering 11.9) Artikelnummer 11.10) Tillverkningsland Elektrisk utrustning får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enlight nationell lagstiftning ska uttjänta elektriskt utrustning sorteras separat och lämnas till miljövänlig återvinning. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå vat- tennivån och på så vis komma i kontakt med kedjan för livs medel och på så vis skada vår hälsa och välmå ende.För mer informa- tion gällande bortförskaande av er produkt så kontakta kompetent myn dighet gällande hushållsavfall eller er återförsäljare.

Made in China Electric Lawn trimmer Ett exempel på en försäkran om överensstämmelse nns på den näst sista sidan i handboken.SV IDENTIFIERING AV MASKINEN OCH DESS DELAR / SYMBOLER 137 [1] Uppmärksamma: Vibrationsvärdet som anges fastställs med en standardiserad utrustning och kan användas både för att jämföras med andra elektriska ap- parater och för en provisorisk uppskattning av belastningen med hjälp av vibrationer. VARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Säkerhetsanordningar måste förutses för att skydda användaren och skall grunda sig på uppskattningen av den belastning som skapas av vi brationerna under verkliga användningsförhållanden. Av detta skäl skall samtliga faser under funktionscykeln tas hänsyn till, som till exempel en släckning eller funktion under tomgång. Bullernivån kan variera i funktion till maskinen användning, under drift eller på tomgång. Maximala värden för buller och vibrationer [1] T 1.0 EJ Ljudtrycksnivå – Tvivel med mått dB(A) dB(A) 79,3

Motorns och skärutrustningens maximala rotationshastighet min

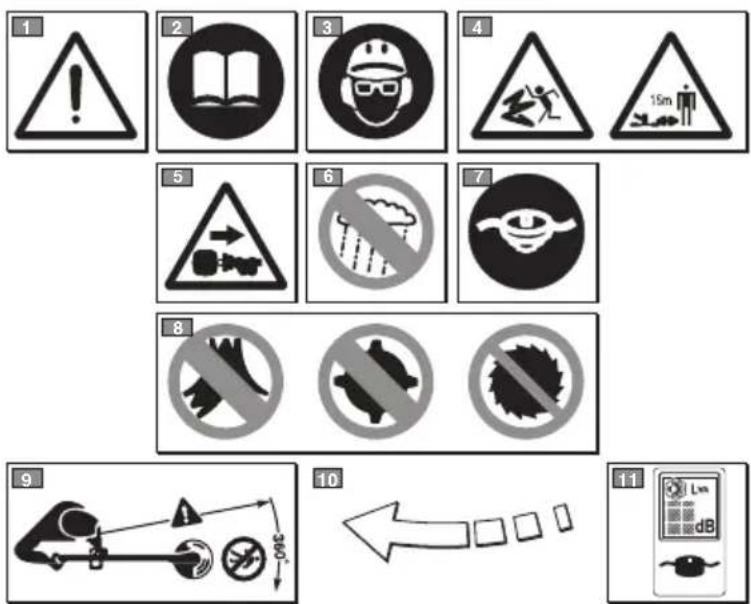

1) Varning! Fara. Denna maskin är om den inteanvänds

på ett riktigt sätt farlig i sig och förandra.

2) Läs igenom bruksanvisningen innan duanvänder ma-

3) Den som dagligen och kontinuerligt

använder denna maskin under nor- mala förhållanden kan utsättas för buller på 85 dB (A) eller mer. Använd hörselskydd, skyddsglasögon och bär skyddshjälm.

4) Fara för att föremål slungas iväg! Håll

alla per-soner eller husdjur på minst 15 m avstånd närmaskinen används!

5) Dra ut kontakten från strömförsörj-

ningen innan ett underhåll eller om ka- beln är skadad.

6) Utsätt inte för regn (eller fukt).

7) På denna maskin får endast ett trim-

merhuvudmed tråd användas.

8) Använd inte klingor med spetsar, metall

ellersom är stela och inte heller cirkel- sågar.

9) Håll obehöriga på avstånd.

10) Rotationsriktning för skärutrustningen

11) Ljudeektnivå LWA.

I bruksanvisningens text så nns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande: ANMÄRKNING eller VIKTIGT Föreskrifter eller annat som tidi- gare indikerats och är till för att undvika att maskinen skadas eller orsakar skada. VARNING! Försummelse innebär risk för åverkan på egen eller annan person. FARA! Försummelse innebär risk för allvarlig åverkan, med dödlig fara, på egen el ler an- nan person.

VARNING! Vid användning av maskinen så måste säkerhetsnormerna observeras. Innan man tar maskinen i funktion så läs igenom in struktionerna gällande personliga sä ker het såt gärder och åtgärder för att skydda andra. För vara instruktionerna på ett bra sätt så att de nns till hands för framtida bruk. Ordet ”elektrisk utrustning” som nämns i föreskrifterna hänvisar till er maskin med e lek trisk försörjning från el- nätet.

1) Förutsedd användning av maskinen: “att trimma

gräs och röja buskar som är ej vedartade, med hjälp av nylontråd (till exempel längs rabattkanter, od- lingar, murar, inhängningar eller gröna områden av begränsad yta för att nbeskära utförd röjning med en slåttermaskin)”. All annan användning kan vara farlig och göra sönder maskinen, likaså använd- ning av tillbehör som inte specikt återgetts i denna bruksanvisning. Följande anses som felaktig användning (som exempel, men inte uteslutande): – använda maskinen för att sopa; – trimma buskar eller andra arbeten för vilka skä ranordningen inte används på marknivån; – använda maskinen med skäranordningen ovanför operatörens bälte; – använda maskinen för ett annat material än väx ter och planter; – att maskinen används av era personer.

Den här maskinen kan användas av barn från och med 8 år och av personer med fysiska, psykiska eller mentala funktionshinder el- ler med dålig erfarenhet och/eller kunskap,

villkor att de övervakas av en person eller efter att de underrättats om hur maskinen an- vänds under säkra förhållanden och förstått

möjliga farorna. Barnen får inte leka med

apparaten. Rengöring och löpande underhåll får inte utföras av barn utan uppsikt.

3) Kvarstående risker: även om samtliga säker-

hetsföreskrifter respekterats, kan det nnas några ytterligare risker: – ara för skador på ngrar och händer om de fångas in av trimmerhuvudets tråd – fara för skador på fötter om de kommer i kon- takt med trimmerhuvudets tråd – skydd mot stenar och jord.

4) Bär skyddsglasögon.

5) Tillåt aldrig att maskinen används av barn eller

av personer utan kunskap om instruktionerna.

6) Sluta att använda maskinen när personer, speci-

ellt barn eller djur, nns i närheten.

7) Arbeta endast vid dagsljus eller med en god

8) Använd aldrig maskinen under dåliga väderför-

hållanden, speciellt vid åska.

9) Innan maskinen används och efter en stöt, kon-

trollera att det inte nns tecken på slitage, ska- dor och gör nödvändiga reparationer.

10) Använd aldrig maskinen med skadade skydd

eller om skydden inte nns.

11) Håll alltid händer och fötter långt borta från skär-

systemet, särskilt när motorn startas.

12) Var speciellt uppmärksam mot kroppsskador

som kan orsakas av en utrustning som används för att skära av trådens längd. Efter att den nya tråden släppts, sätt alltid maskinen i arbetsposi- tion innan motorn startas.

13) Montera aldrig skärenheter av metall.

14) Använd aldrig reservdelar eller tillbehör som

inte levereras eller rekommenderas av tillver- karen.

15) Koppla från maskinen från elnätet innan en kon-

troll, rengöring eller arbete på maskinen när den inte används.

16) Se alltid till att kylluftens kanaler inte är igen-

17) Efter all användning så koppla bort maskinen

från elnätet och kontrollera eventuella skador.

18) Förvara maskinen utom räckhåll för barn.

19) Trimmern med nätförsörjning ska endast repa-

reras av auktoriserade reparatörer.

20) Använd endast reservdelar och tillbehör från

1) Läs noggrant igenom instruktionerna.

2) Lär dig att känna igen kontrollkommandona och

använd maskinen på lämpligt sätt.

3) Innan arbetet inleds, kontrollera att elkabeln och

förlängningssladden inte är skadade eller gamla.

4) Om förlängningen skadas under användningen,

koppla omedelbart från den från elnätet. VIDRÖR INTE KABELN INNAN FÖRLÄNGNINGEN KOPP- LATS FRÅN.

5) Använd aldrig maskinen om kablarna är skadade

6) Varning: skärenheten fortsätter att rotera även

efter att motorn stängts av.

7) Håll förlängningen på avstånd från skärenhe-

8) Strömförsörjningen skall ske med en dierenti-

albrytare (RCD Residual Current Device) med bortkoppling av strömmen vid högst 30 mA.

• Hur man skall arbeta med den elektriska kant- skäraren Under användningen så inta en fast och stabil position och var uppmärksam. – Så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en farofylld eller brant mark som inte garanterar stabilitet för operatören under arbetet. – Spring aldrig utan gå och se upp för alla ojämnheter på marken och om det nns några hinder i vägen. – Beräkna vilka huvudsakliga risker det nns på ar bet- splatsen och vidta nödvändiga åtgärder för att garanter högsta säkerhet, speciellt vid sluttningar, ojämn mark, eller halkig eller rörliga marker. – Vid sluttningar så arbeta på tvären i sluttningen och aldrig uppåt eller nedåt, och håll alltid skärutrustningen nedåt. Maskinen får inte användas av personer som inte är i grad att hålla i den med ett fast grepp med båda hän derna och/ eller stå stadigt på benen under ar betet. Maskinen får endast användas av en person. Använd aldrig maskinen om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan påverka omdömet och uppmärksam- heten;

• Användningsteknik för den elektriska kantskäraren Observera alltid säkerhetsföreskrifterna och använd den sågteknik som är anpassad till typen av arbete som skall utföras i enlighet med instruktionerna som återges i bruks- anvisningen (se kap. 7).

• Säker föryttning av den elektriska kantskäraren Var gång som man måste förytta eller transportera ma- skinen så måste man: – stänga av motorn och vänta tills skärsystemet stoppat och koppla bort maskinen från elnätet; – håll enbart maskinen i handtagen och rikta skärutrust- ningen i motsatt riktning än den för drift. När man transporterar maskinen med ett fordon så måste man placera det så att det inte utgör någon fara för någon och att den sitter fast ordentligt.

• Rekommendationer för nybörjare Innan man påbörjar ett arbete med att röja för första gången så är det lämpligt att först lära känna maskinen och vilken röjningsteknik som är mest lämplig och försöka få ett fast grepp om maskinen ordentligt och utföra de rörelser som efterfrågas av ar betet.

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren. Smutsiga och röriga plat ser underlättar för olyckor. b) Använd inte elektrisk utrustning i miljöer där det nns risk för explosion, i närheten av am farlig vätska, gas eller pulver. Elektrisk u trust ning avger gnistor som kan ta eld i pulver eller ångor. c) Håll barn och närvarande på avstånd när man an- vänder elektrisk utrustning. Bristande ob ser vation kan göra att man förlorar kontrollen.

2) Elektrisk säkerhet

a) Den elektriska utrustningens kontakt skall ö ve- rensstämma med eluttaget. Ändra aldrig på kon- takten. Använd aldrig adapter med el-utrustning som är jordade. Ej modierade kontakter som är anpassade till kontakten minskar risken för el-stötar. b) Undvik att kroppen inte kommer i kontakt med ytor med krets eller som är jordade så som rör, ky- lare, kök, kylskåp. Risk för el-stötar ökar om kroppen kommer i kontakt med kretsar eller jordade enheter. c) Utsätt inte den elektriska utrustningen för regn eller våta miljöer. Vatten kan komma in i utrustningen vilket kan öka risken för el-stötar. d) Använd inte kabeln på ett olämpligt sätt. An vänd inte kabeln till att transportera utrustningen, dra i den eller för att dra ur kontakten från uttaget. Håll kabeln långt bort från vär me, olja, vassa kanter eller delar i rörelse. En trasig kabel eller intrasslad ökar risken för el-stötar. e) När man använder elektrisk utrustning utomhus så använd en förlängningssladd anpassad för ut- omhusbruk. Användning av en lämplig förlängnings- sladd för utomhusbruk minskar riskerna för el-stötar. f) Om det inte går att undvika att använda u trust- ningen i fuktig miljö så använd ett eluttag som skyddas av en dierentialbrytare (RCD-Residual Current Device). Användning av en RCD minskar risken för el-stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det ni håller på med och använd sunt förnuft när ni använder den elek- triska utrustningen. Använd inte den elektriska utrustningen om ni är trötta eller under beroende av droger, alkohol eller medicin. Ett ögonblick av bristande uppmärksamhet vid användning av elektrisk utrustning kan orsaka alvarliga personskador. b) Använd skyddande klädsel. Bär alltid skydds- glasögon. Bruk av en skyddande utrustning så som dammskydd, halkfria skor, skyddshjälm, el ler hörsel- skydd, minskar risken för personskador. c) Undvik start genom olyckshändelse. Se till att strö mbrytaren är i positionen “OFF” innan man sätter i kontakten, greppar eller transporterar den elektriska utrustningen. Trans por tera den elektriska utrustningen med ngret på strömbrytaren eller att an- sluta den till uttaget med strömbrytaren i positionen “ON” underlättar olyckor. d) Ta bort alla nyklar och justeringsverktyg in nan man aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kon takt med en roterande del kan orsaka personskador. e) Tappa inte balansen. Stå alltid i stadig position och i rätt balans. Detta tillåter bättre kontroll av den elektriska utrustningen i oväntade si tua tioner. f) Klä er på lämpligt sätt. Bär ingen vid klädsel el ler smycken. Håll håret, kläder och handskar borta

SÄKERHETSFÖRESKRIFTER 139

SV– Innan man drar åt skruvarna (5), så rikta hand- taget ordentligt mot riggröret. – Dra åt skruvarna (5) ända in.

2. MONTERING AV STÅNGEN (Fig. 2)

– Skjut in stångens undre del (1) tills stoppstiftet (2) klickar fast i hålet (3) på stången. Införseln kan underlättas genom att lätt vrida den nedre delen (1) i båda riktningarna. Fullföljd införsel bekräftas av att stiftet (2) skjuter helt och hållet (3) ut ur hålet. – När införseln har fullföljts, dra helt åt greppet (4).

3. MONTERING AV SKYDDET (Fig. 3)

VARNING! Skyddet skall vara monte- ras riktigt för att respektera säkerhetskraven och den rätta positionen av trådavskäraren. – Montera skyddet (1) genom att fästa det med de fyra skruvarna (2). VIKTIGT Efter sammanfogningen för- blir skyddet alltid monterat. VARNING! Var alltid väldigt försiktig vid montering av komponenterna så att man inte utsätts för risker eller påverkar maski- nens eektivitet; vid tvekan så kontakta Eran återförsäljare. VARNING! Försäkra er om att maski- nen inte är ansluten till eluttaget. VARNING! Uppackningen och slutfö- randet av monteringen skall utföras på en plan och stabil yta, med utrymme som är till- räckligt för att ytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaandet av emballagen skall göras enligt gällande lokala bestämmelser.

från delar i rörelse. Vid klädsel, smy cken eller långt hår kan fastna i delarna i rö relse. g) Om anordningar skall kopplas till anläggningarna för ut su gning och insamling av pulver, se till att de kopplas och används på lämpligt sätt. An- vändningen av dessa a nordningar kan minska risker kopplade till pulver.

4) Användning och förvaring av den elektriska

utrustningen a) Överbelasta inte den elektriska utrustningen. Använd den elektriska utrustningen till lämpligt arbete. Avsedd elektrisk utrustning kommer att utföra arbetet bättre och på ett säkrare sätt och på den has- tighet som den tillverkats för. b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den el ler stoppa den som den skall. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och skall repareras. c) Dra ur kontakten från uttaget innan man utför något arbete för reglering eller byte av tillbehör eller innan den elektriska utrustningen repare- ras. Dessa förebyggande säkerhetsåtgärder minskar riskerna för start genom olyckshändelse av den elek- triska utrustningen. d) Förvara den elektriska utrustningen långt borta från barn när den inte längre används och låt inte personer som inte känner till u trust ningen och som inte läst igenom dessa in struktioner använda denna. Elektrisk utrustning är farlig om den används av oerfarna per soner. e) Var noggrann med underhållsarbetet för den elektriska utrustningen. Kontrollera att de rör- liga delarna är linjerade och fria i sin rö relse, att inga delar är trasiga och att det inte nns något annat som kan hindra den elektriska ut- rustningens funktion. Om den elektriska utrust- ningen går sönder så skall den re pareras innan den används. Många olyckor orsakas av ett för dåligt underhållsarbete. f) Håll alla skarpa delar rena och ordentligt slipade. Ett lämpligt underhållsarbete av skärenheter med bla- den ordentligt slipade gör att man inte så lätt fastnar och den blir lättare att kontrollera. g) Använd den elektriska utrustningen och tillhö- rande tillbehör enligt instruktionerna som med- följer och ta i beaktande typen av arbete som skall utföras och arbetsförhållandena. Att an- vända elektrisk utrustning på annat sätt än det som avses kan medföra farliga situationer.

a) Låt endast fackmän reparera den elektriska ut- rustningen och se till att endast original reserv- delar används. Detta gör så att säkerheten av den elektriska utrustningen bibehålls.ANMÄRKNING När man släpper strömbryta- ren så kommer säkerhetsknappen att friställas och motorn stoppar. STOPP AV MOTORN (Fig. 4) För att stoppa motorn: – Släpp strömbrytaren (6). – Koppla FÖRST bort skarvsladden (3) från elut- taget (4) och SEDAN maskinens el-sladd (2) från skarvsladden (3). START AV MOTOR (Fig. 4) Innan man startar motorn: – Fäst skarvsladden (1) till kabelklämman vid det bakre handtaget. – FÖRST så skall man ansluta el-sladden (2) till skarvsladden (3) och SEDAN till eluttaget (4). För att starta motorn: – Greppa maskinen ordentligt med båda hän- derna. – Tryck på säkerhetsknappen (5) och tryck på strömbrytaren (6).

2. ELEKTRISK ANSLUTNING

FARA! Fukt och elektricitet hör inte ihop. – Arbete och anslutning av elkablar skall ut- föras då det är torrt. – Sätt aldrig en kontakt eller en sladd mot ett blött område (pölar eller fuktig mark). Skarvsladdarna skall minst vara av kvalitetsstypen H07RN-F eller H07VV-F med en minimum area på 1,5 mm

och max 30 m lång. För att undvika överhettning så får inte skarvslad- den vara ihoprullad under arbetet. FARA! Permanenta anslutningar av alla slags elektriska apparater till byggna- dens elnät skall utföras av en kvalicerad elektriker och i enlighet med gällande normer. En felaktig anslutning kan orsaka alvarliga personliga skador, t.o.m. döda

1. KONTROLL AV MASKINEN

VARNING! Försäkra er om att maski- nen inte är ansluten till eluttaget. Innan man påbörjar arbetet så måste man: – kontrollera att spänning och frekvens för elnätet motsvarar vad som står indikerat på ”Märkplå- ten” (se kap. 1 - 11.8). – kontrollera att strömbrytaren och säkerhets- knappen är fria i sin rörelse och kan tryckas in utan att man behöver ta i och att när man släp- per den så återgår de automatiskt och snabbt till neutral position; – kontrollera att strömbrytaren skall vara i en blockerad position om man inte trycker på sä- kerhetsknappen; – kontrollera att luftpassagerna för avkylning inte är tilltäppta; – kontrollera att el-sladden och skarvsladden inte är trasiga; – kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentligt fastsatta till maskinen; – kontrollera att skärsystemen och skydden inte kommit till skada; – kontrollera att maskinen inte har några tecken på att den håller på att slitas ut eller har gått sönder på grund av slag eller andra orsaker som gör det nödvändigt att reparera den. FÖRBEREDELSE AV ARBETET / START – STOPP AV MOTORN

6. START – STOPP AV MOTORNlära skador och störning (kända även som

Raynaud fenomen eller vita ngrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handleder och ngrar och symtomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa eekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om handtaget. Om någon av dessa symptomer skulle uppstå så måsta man minska på användningstiden och rådfråga en läkare.

1. MASKINENS ANVÄNDNINGSOMRÅDEN

VARNING! Under arbetet så skall ma- skinen alltid hållas fast med båda händerna, och genom att hålla skäinsatsen under bältets linje. Trimmerhuvudet kan avlägsna högt gräs och väx- ter utan grenar i närheten av inhägnader, murar, grunder, trottoarer, runt träd osv. Eller för att helt och hållet göra rent en del av träd- gården. VARNING! Med denna maskin så är det förbjudet att använda metallklingor eller stela klingor av alla slags sorter.

2. ANVÄNDNING AV STÖDSELE (Fig. 5)

VARNING! Maskinen skall alltid an- vän das fasthakad till stödselen som skall bä- ras på rätt sätt. Kontrollera regelbundet att utlösningsmekanismen fungerar så att man snabbt kan frigöra maskinen från remmarna vid fara. Stödselen skall sättas på innan man sätter fast maskinen till fästena och remmarna skall regleras efter operatörens höjd och kroppsbyggnad. Remmen (1) skall passera ovanför vänstra axeln ned mot högre ank. Haka fast karbinhaken (2) i motsvarande fäste (3) på transmissionsröret.

VARNING! Använd ENDAST nylon- tråd. Användning av metalltråd, trådar med plast och /eller olämpliga för huvudet kan or- saka alvarliga skador. VARNING! För er egen och andras säkerhet:

1) Glöm inte, att operatören eller användaren

är ansvarig för eventuella olycksfall och o fö rutsedda händelser gentemot andra per soner och deras egendom.

2) Bär lämplig klädsel under arbetet. Er åter-

försäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garantera sä kerheten under arbetet.

3) Kontrollera arbetsplatsen noggrant och ta

bort allt som kan slungas iväg av maskinen eller som kan skada skärsystemet (stenar, ståltråd, ben, m.m.).

4) Använd kabelklämman så att inte skarv-

sladden kopplas bort av en olyckshän- delse och se till att skarvsladden sitter or- dentligt i uttaget. Rör aldrig vid en el-sladd under spänning om den inte är isolerad på ett riktigt sätt.

5) Se upp för föremål som kan slungas iväg

när de kommer i kontakt med skärsyste- met.

6) Stoppa motorn och koppla bort maskinen

från elnätet: – om maskinen börjar att vibrera på ett onormalt sätt: i så fall så försök att förstå orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specia- liserat center; – var gång maskinen står obevakad. VIKTIGT Kom ihåg att en elektrisk kantskärare som används felaktigt kan störa andra personer. För respekt av andra och för miljön så: – Undvik att använda maskinen i miljöer och på tidpunkter då man kan störa. – Följ noggrant lokala bestämmelser för bor t förs- k a ande av material som nns kvar efter klipp ningen. – För att undvika risk för brand så lämna inte ma- skinen med varm motor bland blad eller torkat gräs. – Följ lokala bestämmelser noggrant för bortför- skaande av trasiga delar och andra enheter som kan förstöra miljön. VARNING! Om man utsätts en längre tid för vibrationer så kan man få neurovasku-

7. ANVÄNDNING AV MASKINEN• Reglering av trådens längd under arbetet

(Fig. 9) Denna maskin är utrustad med ett huvud “Slå & Gå” (Tap & Go). För att släppa fram ny tråd så slå trimmerhuvu- det mot marken med motorn igång; tråden släpps automatiskt fram och kniven skär av överbliven längd. Om tråden inte har en tillräcklig längd: – stäng av motorn och koppla bort förlängnings- sladden från elnätet; – tryck ner huvudet i botten och dra energiskt i ändan på tråden till önskad längd. Om tråden är slut måste spolen bytas ut. VARNING! Efter alla ingrepp på trim- merhuvudet så sätt alltid maskinen i arbetspo- sition innan man startar motorn.

4. NÄR ARBETET AVSLUTATS

När arbetet avslutats: – Så stoppa motorn enligt tidigare indikationer (Kap. 6). VARNING! Låt motorn kallna innan maskinen ställs inomhus. För att minska brandrisken så gör rent maski- nen från rester från gräsrester, blad eller fett; lämna inte rester inomhus. Under användningen så är det lämpligt att stoppa motorn och regelbundet ta bort gräs som fastnar i maskinen för att undvika en överhettning på grund av gräs som fastnat under skyddet. Ta bort gräs som fastnat med en skruvmejsel. VARNING! Använd inte maskinen för att sopa, genom att luta på trimmerhuvudet. Motorns kraft kan göra så att småstenar och små föremål slungas iväg på upp till 15 meter eller mera och orsaka skador på saker och personer.

• Röjning i rörelse (Slåtter) (Fig. 6) Fortsätt med en regelbunden rörelse och genom en arkrörelse liknande en traditionell lie utan att hålla skärinsatsen parallellt med marken. Pröva först att slå i rätt höjd i ett litet område för att sedan få en jämn höjd och bibehålla trimmerhuvu- det på ett konstant avstånd från marken. Vid svårare röjning så kan det vara nödvändigt att luta trimmerhuvudet cirka 30°till vänster. VARNING! Arbeta inte på detta sätt om det nns möjligheter att föremål slungas iväg och kan skada personer, djur eller orsaka skada.

• Röjning i närheten av inhägnader / husgrunder (Fig. 7) Närma trimmerhuvudet mot inhägnaden, stolpar, klippor, murar, m.m. utan att röja med kraft. Om tråden slår emot ett svårt hinder så kan den gå sönder eller förbrukas; om den fastnar i en inhäg- nad så kan den bryskt skäras av. I vilket fall som helst så kan röjning runt trottoarer, husgrunder, murar, m.m. orsaka att tråden slits ut mer än normalt.

• Röjning runt träd (Fig. 8) Gå runt trädet från vänster till höger och närma er stammen sakta så att tråden inte slår emot trä- det och genom att hålla trimmerhuvudet lätt lutat framåt. Ha i minnet att nylontråden kan skära av eller skada små buskar och att om nylontråden slår emot stammar på buskar eller träd med mjuk stam så kan växterna ta alvarlig skada.

ANVÄNDNING AV MASKINEN 143

SV– Sätt fast trådavskärarkniven i ett skruvstäd och böra att la med hjälp av en atl och var nog- grann så att den ursprungliga skärvinkeln bi- behålls. – Montera tillbaka kniven på skyddet.

VARNING! Kontrollera regelbundet elsladdarnas skick och byt ut dem om der är utslitna eller om dess isolering verkar trasig. Om maskinens elkabel är skadad ska den bytas av tillverkaren, av en serviceverkstad eller en kva- licerad person.

5. EXTRAORDINÄRA INGREPP

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återför- säljare. Ingrepp som utförs vid en olämplig struktur eller av ej kvalicerade personer medför att all slags garanti upphör att gälla.

Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar. Maskinen skall förvaras på en torr plats och skyd- das från olika väderleksförhållanden och hållas på avstånd från barn. VARNING! För er egen och andras sä kerhet: – Efter all användning så koppla bort maski- nen från elnätet och kontrollera eventuella skador. – Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens eektivitet och säkerhet under användningen. – Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funk- tionsförhållanden. – Använd aldrig maskinen med utslitna eller ska dade delar. Trasiga delar måsta bytas ut, aldrig repareras. – Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och på verka säkerheten. VARNING! Vid underhållsarbete skall maskinen kopplas bort från elnätet.

1. AVKYLNING AV MOTORN

För att undvika överhettning och skador på motorn så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp.

2. BYTE AV TRIMMERHUVUDETS SPOLE

(Fig. 10) – Följ sekvensen som anges på bilden.

3. FILNING AV TRÅDAVSKÄRARKNIVEN

(Fig. 11) – Med hjälp av en tång så ta bort trådavskäraren (1) från skyddet (2). Tabellen innehåller en lista över alla tillgängliga tillbehör, med en indikation av de som används på varje maskin, markerade med symbolen

VARNING! Med tanke på att valet, til- lämpningen och användningen av tillbehöret

144 UNDERHÅLL OCH FÖRVARING / TILLBEHÖR som skall monteras för de olika typerna av användning görs av användarna på eget om- döm me, skall dessa även ansvara för följande skador som beror på detta. Vid tvivel eller om du inte känner till anvisningarna för varje till- behör, kontakta din återförsäljare eller en spe- cialiserad trädgårdsförening.

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la) 1. Företaget 2. Försäkrar på eget ansvar att maskinen: Eldriven bärbar gräsklippare/kantskärare / gräsklippning a) Typ / Basmodell b) Produktnamn c) Tilverkningsår d) Serienummer e) Motor: elektrisk 3. Överensstämmer med föreskrifterna i direktivet f) Anmält organ g) EG typgodkännande 4. Referens till harmoniserade standarder i) Uppmätt ljudeffektnivå j) Garanterad ljudeffektnivå k) Skärbredd q) Auktoriserad person för upprättandet av den tekniska dokumentationen: r) Ort och datum
