Produkttyp	Sladdlös gräsklippare
Märke	Alpina
Modell	TI 2648 Li
Klippbredd	48 cm
Drivtyp	Litiumjonbatteri
Batterispänning	36 V
Uppsamlingskorgens kapacitet	60 L
Klipphöjdsinställning	Central, 6 lägen (25-75 mm)
Mulchfunktion	Ja (mulchplugg medföljer)
Motor	Borstlös
Vikt	22 kg
Mått (L x B x H)	140 x 55 x 105 cm
Ljudnivå	82 dB(A) (garanterad)
Uppmätta vibrationer	2,5 m/s²
Batteritid	Ca 40 min (beroende på förhållanden)
Laddningstid	Ca 2 h
Rekommenderad batterityp	Alpina 36V 4.0 Ah
Underhåll	Rengöring efter användning, regelbunden knivslipning
Reservdelar finns	Ja (kniv, batteri, laddare, korg)
Garanti	2 år

Vanliga frågor - TI 2648 Li ALPINA

Vad är klippbredden på Alpina TI 2648 Li gräsklippare?

Klippbredden är 48 cm, vilket gör det möjligt att klippa medelstora till stora ytor effektivt.

Hur länge håller batteriet på en full laddning?

Batteritiden är cirka 40 minuter under normala förhållanden, men kan variera beroende på gräsets täthet och klipphöjd.

Hur ställer man in klipphöjden?

Klipphöjden ställs in centralt via en spak, med 6 lägen från 25 till 75 mm.

Kan jag använda mulchfunktionen utan korg?

Ja, gräsklipparen levereras med en mulchplugg som mal gräset och lägger tillbaka det på gräsmattan som naturligt gödsel.

Vilket regelbundet underhåll krävs?

Det rekommenderas att rengöra kåpan efter varje användning, kontrollera och slipa kniven regelbundet samt förvara batteriet på en torr och tempererad plats.

Är batteriet utbytbart med andra Alpina-verktyg?

Ja, Alpinas 36 V-batteri är kompatibelt med de flesta verktyg i samma serie (häcksaxar, lövblåsare, etc.).

Vad gör jag om gräsklipparen inte startar?

Kontrollera att batteriet är korrekt isatt och laddat, att säkerhetsnyckeln sitter på plats och att startknappen trycks in. Se bruksanvisningen om problemet kvarstår.

Hur byter man kniven?

Koppla bort batteriet, lägg gräsklipparen på sidan, lossa mittskruven med en nyckel. Byt kniv och följ den angivna rotationsriktningen.

Vad är kapaciteten på uppsamlingskorgen?

Uppsamlingskorgen har en kapacitet på 60 liter, med en nivåindikator för att veta när den ska tömmas.

Är gräsklipparen lämplig för sluttande terräng?

Ja, tack vare sina breda hjul och låga tyngdpunkt är den lämplig för måttliga lutningar. Det rekommenderas inte att använda den i lutningar över 20°.

BRUKSANVISNING TI 2648 Li ALPINA

11.1 Lydnivå i henhold til EU-direktiv 2000/14/EF
11.2 Typegodkjennelse i henhold til EU-direktivet 2006/42/EF
11.3 Tillverkningsår
11.4 Type
11.5 Serienummer
11.6 Tillverkarens namn och adress
11.7 Artikelnummer

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren(11.3 - 11.4 - 11.5) i de avsedda platserna på bruksanvisningens sista sida.

11.1 Ljudeffektnivå enligt direktivet 2000/14/EG
11.2 Överstämmelsemärke enligt direktiv 2006/42/EG
11.3 Tillverkningsår
11.4 Typ
11.5 Serienummer
11.6 Tillverkarens namn och adress
11.7 Artikelnummer

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren (11.3 - 11.4 - 11.5) i de avsedda platserna på bruksanvisningens sista sida.

Ett exempel på en försäkran om överensstämmelse finns på den näst sista sidan i handboken.

9.1 Tillverkare
9.2 Spänning och kapacitet

BATTERILADDARENS MÄRKPLÄT

10.1 Tillverkare
10.2 Utspänning och strömförsörjningsfrekvens/absorberad
10.3 Laddningsspänning och -ström

MILJÖSKYDD

• Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.
  – Undvik att störa grannskapet.

• Följ lokala bestämmelser noggrant för bortförskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insamlingscentraler som återvinner materialen.

• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europe-iska direktivet 2012/19/EG gällande bortförskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med natio-nella normer, urladdade elektriska apparater skall samlas upp separat

för att slutligen kunna återanvändas på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på marken så kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med kedjan för livsmedel och på så vis skada vår hälsa och välmående. För mer information gällande bortförskaffande av er produkt så kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare.

BESKRIVNING AV SYMBOLERNA SOM STÄR PÅ REGLAGEN (där det förutses)

SÄKERHETSFÖRESKRIFTER - Din jordfräs ska användas med försiktighet. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok. Byt ut skadade eller oläsliga etiketter.

1. Uppmärksamma: Läs instruktionsboken innan maskinen används.
2. Utsätt inte maskinen för regn eller blöta miljöer.
3. Risk för skärsår. Fräsknivar i rörelse.
4. Risk för utkastning. Håll personer utanför arbetsområdet under användningen.
5. Risk för exponering för buller och damm. Bär hörselskydd och skyddsglasögon.

Maximala värden för buller och vibrationer

Modell....TI 48 Li

Ljudtrycksnivå vid operatörens öra.... db(A)	73
– Mätosäkerhet .... db(A)	3
Uppmätt ljudeffektsnivå.... db(A)	89,6
– Mätosäkerhet .... db(A)	3
Garanterad ljudeffektsnivå .... db(A)	93
Vibrationsnivå.... m/s2	< 2,5
– Mätosäkerhet .... m/s2	1,5

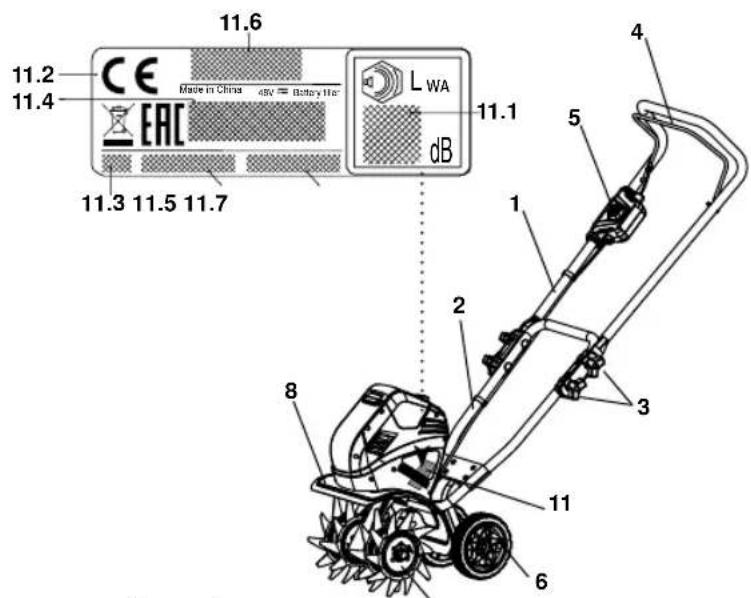

MASKINENS KOMPONENTER

ADVARSEL - Bruk alltid vernebriller eller sikkerhetsbriller med sidebeskyttelse ved bruk av elektrisk verktøy eller när det blåses rent för støv. Bruk støvmaske hvis arbeidet utlöser støv.

AVSEDD ANVÄNDNING - Utrustningen är enbart avsedd för uppluckring av jord. Använd enbart för det den är avsedd. Användning för andra syften kan orsaka allvarliga personskada och/eller skada på utrustningen.

A) UTBILDNING/INFORMATION

1. För inte in batteriet i utrustningen tills den är klar att användas.
2. Bekanta dig med reglagen och användning av produkten på rätt sätt.
3. Låt aldrig barn eller personer som inte känner till instruktionerna använda maskinen. Lokala regler kan innebära åldersgräns för användaren.
4. Arbeta aldrig i närheten av människor, speciellt barn, eller husdjur.
5. Använd inte utrustningen om du är påverkad av droger, alkohol eller mediciner.
6. Kom ihåg att användaren ansvarar för olyckor och risker för andra personer eller deras egendom.

B) FÖRBEREDELSER

1. Vid användning av maskinen ska du alltid använda ordentliga skyddskor/-stövlar och långa byxor. Använd inte utrustningen barfota eller med öppna sandaler.
2. Inspektera noga området där utrustningen ska användas och ta bort alla föremål som kan kastas iväg av maskinen.
3. Före användning ska du alltid kontrollera att några delar inte är slitna eller skadade. Byt ut utslitna element och bultar samtidigt för att behålla balans.

C) ANVÄNDNING

1. Använd enbart maskinen i dagsljus eller i bra elljus.
2. Arbete i lutningar:
   – Se till att det inte finns barn eller andra inom ett område på 20 meter (66 fot), kolla även om det finns djur i närheten. I annat fall ska du stoppa verktyget.
3. se till att du har ordentligt fotfäste.
4. arbeta alltid tvärs lutningar, aldrig upp och ner.

5. var extra försiktig när du byter riktning i en lutning.

6. Klipp inte i alltför branta lutningar.

7. Gå alltid, spring inte med maskinen.

8. Var extremt försiktig vid backning eller då maskinen dras i riktning mot dig.

9. Slå på motorn försiktigt enligt instruktionerna och med fötterna på säkert avständ från delarna.

10. Placera inte händer eller fötter nära eller under roterande delar.

11. Lyft aldrig upp och bär en maskin när motorn är i gång.

12. Stäng av utrustningen och ta bort batteriet i de fall som nedan:

- när du lämnar maskinen utan tillsyn,

- före rengöring av igensättningar.

1. Var extra uppmärksam på hårda eller steniga marker eftersom maskinen har en tendens att var mindre stabil än på uppluckrad mark och använd långsam hastighet vid plogning.

D) UNDERHÅLL OCH FÖRVARING

1. Innan maskinen förvaras i ett slutet eller låst utrymme ska den ha tillräckligt med tid för att svalna ner.
2. Håll alla muttrar, bultar och skruvar väl åtdragna så att utrustningen är säker att använda.
3. Se till att det inte finns växter eller utspilld olja på motor, batterilucka eller i förvaringsutrymmet för att undvika brandrisk. Stäng av utrustningen och ta bort batteriet i de fall som nedan:
4. före kontroll av, rengöring av eller arbete med maskinen,
   – efter att den slagit mot något främmande föremål. Se över maskinen så att den inte är skadad och reparera den före start och användning,
5. när maskinen börjar vibrera onormalt. Kontrollera eventuella skador och byt ut eller reparera alla skadade delar. Kontrollera

och dra åt alla lösa delar.

E) ANVÄNDNING OCH UNDERHÅLL AV BATTERIDRIVNA VERKTYG

1. Använd enbart laddare som anges av tillverkare för uppladdning. En laddare som passar en typ av batteri kan innebära brandrisk med ett annat batteri.
2. Använd enbart elverktyg med sina specifikt angivna batterier. Användning av andra batterier kan innebära risk för skada eller eldsvåda.
3. När batterier inte används ska de hållas borta från andra metallföremål som klämmor, gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan ansluta en terminal till en annan. Kortsluta batteriterminalerna kan innebära brännskador eller eldsvåda.
4. Vid missbruk kan vätska läcka ut ur batteriet. Undvik vätskan. Vid eventuell kontakt av misstag, skölj med vatten. Om vätskan kommer i ögon ska du omedelbart söka läkarvård. Vätska från batteri kan orsaka irritation eller brännskador.

F) SERVICE

1. Se till att elverktyg underhålls av utbildad tekniker och att enbart identiska ersättningsdelar används. På så sätt kommer elverktygets säkerhet att upprätthållas.
2. Följ instruktionerna för smörjning och byte av tillbehör.
3. Håll handtag torra, rena och fria från olja och smörjfett.

SPARA INSTRUKTIONERNA.

VARNING - LÄT INTE bekvämlighet eller kännedom om produkten (från upprepad användning) ersätta säkerhetsregler och/ellerföreskrifter för produkten i fråga. MISSBRUK eller underlåtenhet att följa säkerhetsföreskrifterna i denna bruksanvisning kan orsaka allvarlig personskada.

SV

BRUKSANVISNING

ANMARKNING - Motsvarigheten mellan referenserna i texten och motsvarande figurer (på sidan 2 och följande) anges med numret som står innan varje avsnitt.

1) SLUTFÖRA MONTERINGEN

Uppackning

Produkten måste monteras.

• Ta försiktigt ur produkten och tillbehören ur lådan. Se till att allt på packlistan finns med.
• Kasta inte bort förpackningsmaterialet innan du har noga kontrollerat och använt produkten.
• Om några delar skadats eller saknas ska du ringa till kundtjänst för att få hjälp.

VARNING - Denna produkt levereras delvis monterad enligt nedan. Kontrollera noga packlistan för att se till att alla delar finns med, packlistan beskriver alla lösa delar som inte är monterade då produkten levereras. Använd inte produkten om några delar på packlistan redan monterats på produkten när du packar upp den. Ring kundtjänst på numret nedan för att få hjälp. Att använda en produkt som inte monterats på rätt sätt kan leda till allvarlig personskada.

WARNING - Om några delar skadats eller saknas ska du inte använda produkten innan delarna ersatts. Om inte denna varning hörsammas kan det leda till allvarlig personskada.

VARNING - Försök inte modifiera produkten eller tillverka tillbehör som inte rekommenderas för användning med produkten. Sådan ändring eller modifiering är missbruk och kan leda till farliga situationer som i sin tur kan leda till allvarliga personskador.

VARNING - Anslut inte till ström innan monteringen är slutförd. Om det inte efterlevs kan det leda till start av misstag och allvarlig personskada.

1.1 Montera handtaget

Räta in hålen på övre handtaget med hålen på nedre handtaget. Sätt i bultarna (1) och dra åt dem med de medföljande vingmuttrarna (2).

ANMARKNING - Tvinga inte fast dem. Om den sätter sig fortsätt att lossa vreden. Låt inte brytarkabeln komma i kläm när handtaget höjs.

1.2 Montera hjul/dragstavsmonteringen

1. Koppla från strömkällan.
2. Hjulen används för att kontrollera arbetsdjupet. Justera hjulens höjd.
3. Placera jordfräsen stabilt och transportera enligt bilden.
4. Sätt i hjul/dragstavsmonteringen (1) i stödstaget (2).

1.3 Installera tänderna

Jordfräsen har fyra tänder, två innertänder märkta B (2) och C (3) samt två yttre märkta A (1) och D (4). Tänderna måste monteras i rätt riktning för att produkten ska fungera korrekt.

ANMARKNING - Koppla från strömkällan. Luta produkten bakåt mot hjulen så att handtaget ligger mot marken.

1. Placera tand C på tandskaftet till vänster om växellådan. Sidan med märkningen ska vara riktad bort från växellådan.
2. Placera tand B på tandskaftet till höger om växellådan. Sidan med märkningen ska vara riktad bort från växellådan.
3. Placera en filtbricka (5) på var sida av tandskaftet och låt den glida ner och vila mot innertänderna.
4. Placera yttertanden D på vänster sida av tandskaftet. Sidan med märkningen ska vara riktad in mot tand C.
5. Placera yttertanden A på höger sida av tandskaftet. Sidan med märkningen ska vara riktad in mot tand B.
6. Sätt i lässprintarna (6) i hålen för att säkra tänderna på tandskaftet.

ANMARKNING - Produkten kommer inte att fungera korrekt om

tänderna installerats felaktigt. Om det inträffar problem med användning av jordfräsen ska du kontrollera att tänderna är i rätt läge.

Korrekt installerade tänder

ANMARKNING - När tänderna är korrekt installerade ska flöjten på tänderna vara i linje och den vinklade kanten på tandbladen ska peka mot marken.

ANMARKNING - Styranordningen kommer inte att fungera korrekt om tänderna installerats felaktigt. Om det inträffar problem med jordfräsningens styrning ska du kontrollera att tänderna är i rätt läge.

ANMARKNING - Riktpilen som finns på vardera tanden ska peka framåt.

Installera två tänder för att fräsa ett smalt område

Placera tand (A) på skaftet och placera tand (D) på skaftets andra sida. Sätt i låssprintarna i hålen för att säkra tänderna på tandskaftet.

2) ANVÄNDNING

VARNING - Se till att vana vid produkten inte gör dig oförsiktig. Kom ihåg att ett ögonblick av oförsiktighet räcker för att en allvarlig skada ska uppstå.

VARNING - Bär alltid skyddsglasögon med sidoskydd när du använder verktyg. Om du inte använder skyddsglasögon kan föremål som kastas iväg träffa dina ögon och leda till allvarliga skador.

VARNING - Använd inga tillbehör som inte rekommenderas av tillverkaren av produkten. Använder du tillbehör som inte rekommenderas kan det leda till allvarliga skador.

VARNING - Se till att inga händer, fötter eller andra kroppsdelar eller kläder kommer nära de roterande tänderna eller andra rörliga delar. Tänderna börjar rotera när brytaren trycks in. Tänderna fortsätter rotera tills brytaren släpps. Om ingen kontakt sker kan det orsaka allvarlig personskada.

2.1 Starta jordfräsen

1. Lyft upp och håll fast batteriluckan (1).
2. Sätt fast batteripacket (2) på borrmaskinen. Passa in räffl orna på batteripaketet med skårorna i produktens batteriport.
3. Kontrollera att spärren på batteripaketets undersida knäpper fast och att batteripaketet sitter ordentligt fast på sin plats i produkten innan användning påbörjas.
4. Tryck på säkerhetsutlösningsknappen (3) och dra packbrytaren (4) uppåt till handtaget för att börja rotera. Släpp säkerhetsutlösningsknappen medan du fortfarande håller packbrytaren uppåt för att fortsätta användningen.

2.1 Stoppa jordfräsen

Släpp packbrytaren (4) för att stoppa jordfräsen.

Förbereda jorden som ska sås

Jordfräsen kan användas för att luckra upp jord och förbereda jord för plantering. Planera så att det finns tillräckligt utrymme mellan raderna så att du kan maskinfräsa även efter att plantorna växer.

Fräsa grästorvor

Det rekommenderas inte att fräsa ner grästorvor i planteringsjorden. Om grästorvor ska tas bort för att förbereda plantering föreslår vi följande:

1. Märk det område med gräs som ska tas bort.
2. Lyft gräset från kanterna med en skyffel som går in under gräsrötterna.
3. Ta bort gräset. Ta bort gräset till komposten eller vänd grästorvorna upp och ned på annan plats så de komposteras.
4. När gräslagret har tagits bort kan du börja fräsa jorden till önskat djup.

Allmän jordfräsning

Grund jordfräsning som inte är djupare än 5 centimeter kan utföras för att få bort ogräs och för att lufta jorden utan att rötterna på närliggande plantor förstörs. Det ska göras ofta så att inte ogräsets rötter hinner

växa sig stora och därmed trassla in sig i harvpinnarna. De två yttre harvpinnarna kan tas bort från maskinen om en smalare jordfräsning önskas. Så här tar du bort de två yttre harvpinnarna:

1. Koppla bort jordfräsen från elförsörjningen.
2. Ta bort lässtiften från hålen i ändarna på harvpinnarnas axel.
3. Ta bort de yttre harvpinnarna och fi ltbrickorna från axeln.
4. Placera lässtiften i de hål som blev synliga när fi ltbrickorna togs bort.

2.2 JUSTERA HJULENS LÄGE

Hjulens läge på produkten kan justeras.

Justera jordfräsens hastighet och djup

Hjul/dragstavsmonteringen kan användas för att kontrollera jordfräsens hastighet och djup under användning.

Justera höjden för hjul/dragstavsmonteringen (4):

1. Avlägsna kopplingstappen (1) och låspinne (2).
2. Ställ in hjul/dragstavsmonteringen i önskat läge.
3. För att placera hjulet / dra spel enhet i ett djupt läge, sätt in läspinnen genom det första hålet (3). För ett grunt läge, sätt i läspinnen genom det andra eller tredje hålet.
4. Byt ut kopplingstappen (1) och låspinne (2).

Rensa bort främmande föremål från tänderna

Under användningen kan stenar och rötter fastna i tänderna eller långt gräs eller ogräs kan trasslas in i tandskaftet.

Släpp upp gasreglaget för att rensa tänderna. Koppla från fräsen och ta bort alla oönskade föremål från tänderna och tandskaftet.

För att enklare kunna ta bort långt gräs och ogräs som lindat sig kring tandskaftet kan du ta bort en eller flera tänder från skaftet. Se Ta bort tand och Installation i manualen.

3) TRANSPORT

FÖRSIKTIGHET! Stäng av motorn före transport av produkten.

Tänderna och produkten kan skadas även om du flyttar applikationen med motorn avstängd, exempelvis över hårt underlag. Se till att tänderna inte rör vid underlaget genom att bära applikationen i bärstaget.

4) UNDERHÅLL OCH FÖRVARING

VARNING - Använd enbart identiska utbytesdelar vid service. Användning av andra delar kan innebära risk eller göra att produkten skadas.

VARNING - Bär alltid skyddsglasögon med sidoskydd när du använder jordfräs eller när du blåser damm. Om arbetet innebär mycket damm bör du även använda dammskydd.

WARNING - Före översyn, rengöring eller service av produkten ska strömkabeln kopplas från och alla delar ska ha stoppat. Om inte instruktionerna följs kan det leda till allvarlig personskada eller skada på egendom.

Allmänt underhåll

Använd aldrig lösningsmedel vid rengöring av plastdelar. De flesta plaster är känsliga för olika typer av lösningsmedel som finns i handeln och kan därmed skadas allvarligt av dem. Använd rena trasor för att ta bort smuts, damm, olja, fett och liknande.

VARNING - Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast vilket kan leda till allvarlig personskada.

Bara de delar som finns på listan med delar är avsedda att repareras eller bytas ut av kunden. Alla andra delar ska bytas ut på auktoriserat servicecenter.

Förvara jordfräsen

Följande åtgärder ska vidtas innan jordfräsen ställs undan för säsongen.

1. Ta bort och rengör all smuts, allt gräs och andra föremål från hela produkten.
2. Torka av tänderna med olja eller spraya dem med silikonsmörjmedel för att de inte ska rosta.
3. Olja avtryckarreglagekabeln och alla synliga rörliga delar. Ta inte bort motorkåpan.
4. Beställ nya delar som ersättning för de som är mycket slitna eller förstörda.
5. Förvara stående på torr och ren plats. Förvara produkten med handtagen i utdraget läge eller lossa på handtagsvreden och vik samman handtaget. Låt inte brytarkabeln komma i kläm när handtaget sänks.
6. Förvara på torr och ren plats och utom räckhåll för barn.

5) FELSÖKNING

PROBLEM ORSAK LÖSNING
Motorn startar inte när avtryckaren trycks in .	Batteriet är inte isatt i eller anslutningär lös.Cultivator kretsöverbelastningsskydd utlöses.	Sätt i batteriet i enheten.Låt enheten vila i 4 minuter, upprepa sedan steg för att börja.
Motorn går men tänderna rör sig inte. Drivpaketet fungerar inte. Ta produkten till auktoriserat servicecenter.

DA SIKKERHEDSNORMER

SKAL OVERHOLDES OMHYGGELIGT

VIGTIGT - LÆSES OMHYGGELIGT, INDEN MASKINEN TAGES I BRUG. OPBEVARES TIL EVENTUEL SENERE BRUG

TILSIGTET ANVENDELSE - Denne maskine er kun beregnet til jordkultivering. Anvend kun maskinen til dette formål. Anvendes den til andre formål, kan det medføre alvorlig personskade og/eller skade på maskinen.

A) TRÆNING/INFORMATION
