Produkta veids	Bezvadu zāles pļāvējs
Zīmols	Alpina
Modelis	TI 2648 Li
Pļaušanas platums	48 cm
Barošanas veids	Litija jonu akumulators
Akumulatora spriegums	36 V
Savākšanas tvertnes tilpums	60 L
Pļaušanas augstuma regulēšana	Centrāls, 6 pozīcijas (25-75 mm)
Mulčēšanas funkcija	Jā (mulčēšanas aizbāznis iekļauts)
Dzinējs	Bezsuku (brushless)
Svars	22 kg
Izmēri (G x P x A)	140 x 55 x 105 cm
Trokšņa līmenis	82 dB(A) (garantēts)
Izmērītās vibrācijas	2,5 m/s²
Akumulatora darbības laiks	Ap 40 min (atkarībā no apstākļiem)
Uzlādes laiks	Ap 2 h
Ieteicamais akumulatora tips	Alpina 36V 4.0 Ah
Apkope	Tīrīšana pēc lietošanas, regulāra asmens asināšana
Rezerves daļas pieejamas	Jā (asmens, akumulators, lādētājs, tvertne)
Garantija	2 gadi

Bieži uzdotie jautājumi - TI 2648 Li ALPINA

Kāds ir Alpina TI 2648 Li zāles pļāvēja pļaušanas platums?

Pļaušanas platums ir 48 cm, kas ļauj efektīvi pļaut vidējas un lielas platības.

Cik ilgi darbojas akumulators uz vienu pilnu uzlādi?

Darbības laiks ir aptuveni 40 minūtes normālos apstākļos, bet var mainīties atkarībā no zāles blīvuma un pļaušanas augstuma.

Kā regulēt pļaušanas augstumu?

Pļaušanas augstums tiek regulēts centrāli ar sviru, piedāvājot 6 pozīcijas no 25 līdz 75 mm.

Vai es varu izmantot mulčēšanas funkciju bez tvertnes?

Jā, pļāvējs tiek piegādāts ar mulčēšanas aizbāzni, kas ļauj sasmalcināt zāli un atstāt to uz zāliena kā dabisku mēslojumu.

Kāda regulāra apkope ir nepieciešama?

Ieteicams tīrīt korpusu pēc katras lietošanas, regulāri pārbaudīt un asināt asmeni, un uzglabāt akumulatoru sausā un mērenā vietā.

Vai akumulators ir savietojams ar citiem Alpina instrumentiem?

Jā, Alpina 36 V akumulators ir savietojams ar lielāko daļu tās pašas sērijas instrumentu (dzīvžogu šķēres, pūtēji utt.).

Ko darīt, ja pļāvējs neieslēdzas?

Pārbaudiet, vai akumulators ir pareizi ievietots un uzlādēts, vai drošības atslēga ir vietā, un vai palaišanas poga ir nospiesta. Ja problēma turpinās, skatiet lietošanas instrukciju.

Kā nomainīt asmeni?

Atvienojiet akumulatoru, nolieciet pļāvēju uz sāniem, pēc tam atskrūvējiet centrālo skrūvi ar uzgriežņu atslēgu. Nomainiet asmeni, ievērojot norādīto griešanās virzienu.

Kāds ir savākšanas tvertnes tilpums?

Savākšanas tvertnes tilpums ir 60 litri, ar līmeņa indikatoru, lai uzzinātu, kad to iztukšot.

Vai pļāvējs ir piemērots slīpām virsmām?

Jā, pateicoties platām riepām un zemam smaguma centram, tas ir piemērots mērenām nogāzēm. Nav ieteicams izmantot nogāzēs, kas pārsniedz 20°.

LIETOŠANAS INSTRUKCIJA TI 2648 Li ALPINA

- Mašinas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Centieties neklut par jusu kaiminu traucējumu cēloni.
  – Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, ellas, benzīna, akumulatoru, filtru, bojāto detaļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie ir jānogādā uz s savākšanas centriem, kas nodrošina atkritumu utilizāciju.
  – Pēc mašīnas izvadišanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vie likumdošanas prasībām.

1. Augšējais rokturis 2. Apakšējais rokturis 3. Spārnuzgriežni 4. Pārslēgšanas slēdzis 5. Drošības blokēšanas poga. 6. Ritenis 7. Griezējs 8. Griezēja pārsegs 9. Baterija 10. Akumulatoru lādētājs

MAŠINAS IDENTIFIKACIJAS ETIKETE

11.1 Skañas intensitātes līmenis atbilst direktīvai 2000/14/EK
11.2 Atbilstības markējums saskaņā ar direktīvu 2006/42/EK
11.3 Ražošanas gads
11.4 Mašinas tips
11.5 Sērijas numurs
11.6 Ražotāja nosaukums un adrese
11.7 Artikula numurs

Uzreiz pēc mašīnas iegādes pārrakstiet identifikācijas numurus (11.3 - 11.4 - 11.5) atbilstošajos laukos rokasgrāmatas pēdējā lappusē.

Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas priekšpēdējā lappusē.

AKUMULATORA IDENTIFIKĀCIJAS ETIKETE

9.1 Ražotājs
9.2 Spriegums un kapacitāte

AKUMULATORA LĀDĒTĀJA IDENTIFIKĀCIJAS ETIKEYETE

10.1 Ražotājs
10.2 Barošanas spriegums un frekvence / Patērinš
10.3 Lādēšanas spriegums un strāva

APKÄRTËJÄS VIDES AIZSARDZİBA

– Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.
– Centieties neklūt par jūsu kaiminu traucējumu cēloni.
– Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļjas, benzīna, akumulatoru, filtru, bojāto detaļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie ir jānogādā uz savākšanas centriem, kas nodrošina atkritumu utilizāciju.
– Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar likumdošanas prasībām.

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Sa-skaṇā ar Eiropas Direktīvu 2012

EK par elektrisko un elektronisko iekārtu atkriti un ar to īstenošanu saskaņā ar nacionālo lik došanu, nolietojušās elektriskās iekārtas ir jānod

atseviški, lai tos varētu pārstrādāt videi draudzīgajā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas kēdē, pasliktinot jūsu veselību un labsajūtu. Papildus informācijas saņem-šanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves at-kritumu pārstrādes iestādi vai ar vietējo izplātītāju.

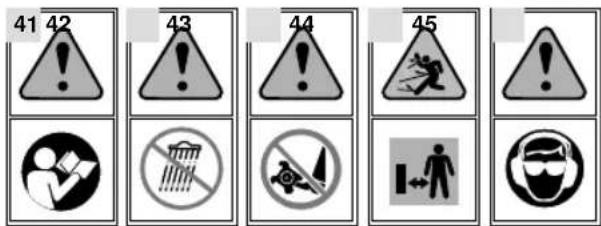

UZ VADĪBAS ELEMENTIEM NORĀDĪTO SIMBOLU APRAKSTS (ja paredzēts)

DROŠĪBAS NOTEIKUMI - Lietojiet savu motokultivatoru piesardzīgi. Ar šo nolūku uz mašīnas ir izvietotas piktogrammas, kas atgādina par galvenajiem piesardzības pasākumiem lietošanas laikā. To nozīme ir izskaidrota tālāk tekstā. Turklāt iesakām jums uzmar drošības noteikumus, kas izklāstīti šīs rokasgrāmatas atbils sadaļā. Nomainiet bojātas vai nesalasāmas uzlīmes.

1. Uzmanību: Pirms mašīnas lietošanas izlasiet rokasgrāmatu.
2. Nepaklaujiet ierīci lietum vai mitriem apstākliem.
3. Sagriešanās risks. Frēze ir kustīga.
4. Izsviešanas risks. Ierīces lietošanas laikā darba zonā nedrīkst atrasties cilvēki.
5. Trokšna un puteklu iedarbības bīstamība. Valkājiet orgānu aizsarglīdzekļus un aizsargbrilles.

Maksimālās trokšna un vibrācijas vērtības

Modelim .....Tl 48 Li

Skaņas spiediena līmenis pie operatora auss....	db(A)	73
– Mērījuma klūda....	db(A)	3
Izmērītais skaņas jaudas līmenis....	db(A)	89.6
– Mērījuma klūda....	db(A)	3
Garantētais skaņas jaudas līmenis....	db(A)	93
Vibrācijas līmenis....	m/s2	< 2.5
– Mērījuma klūda....	m/s2	1.5

SR

SASTAVNI DELOVI STROJ

1. Gornja ručka 2. Donja ručka 3. Leptir navrtka 4. Prekidač s polugom 5. Bezbednosno dugme za blokadu 6. Točkić 7. Freza 8. Poklopac freze 9. Akumulator 10. Punjač akumulatora

IDENTIFIKACIJSKA ETIKETA DELOVI STROJ

11.1 Nivo zvučne snage na osnovu direktive 2000/14/EC
11.2 Oznaka usaglašenosti u skladu sa direktivom 2006/42/EC
11.3 Godina proizvodnje
11.4 Tip kosačice
11.5 Serijski broj
11.6 Naziv i adresa proizvođača
11.7 Šifra artikla

PAREDZETA LIETOŠANA - Ierīce ir paredzēta tikai un vienīgi lietošanai attiecībā uz augsni. Izmantojiet ierīci tikai šim nolūkam. Jebkura cita nepiemērota izmantošana var izraisīt nopietnas traumas un/vai ierīces bojājumus.

A) APMÃCÎBA/INFORMÃCIJA

1. Neievietojiet bateriju iekārtu, līdz tā ir gatava lietošanai.
2. lepazīstieties ar ierīces vadības sistēmu un tās darbību.
3. Rīku glabājiet bērniem un personām, kas nav iepazīstinātas ar lietošanas instrukcijām, nepieejamā vietā. Vietējā likumdošanā var būt noteikts minimālais ierīces operatora vecums.
4. Nekad nelietojiet ierīci, ja tuvumā atrodas personas, it īpaši, bērni vai dzīvnieki.
5. Nelietojiet ierīci, ja atrodaties narkotiku, alkohola reibuma vai medikamentu ietekmē.
6. Rīka operators vai atbildīgais par tā izmantošanu ir atbildīgi par jebkādiem negadījumiem saistībā ar personām vai īpašumu.

B) SAGATAVOŠANA

1. Rīka lietošanas laikā vienmēr nēsājiet piemērotus apavus un garās bikses. Nelietojiet mašīnu ar basām kājām vai sandalēs.
2. Rūpīgi pārbaudiet platību, kur izmantojat mašīnu, un novāciet objektus, kas varētu tikt izmesti no iekārtas.
3. Pirms lietošanas vienmēr veiciet vizuālo pārbaudi, lai pārliecinātos, vai ierīce nav nolietojusies vai bojāta. Nomainiet visas nodilušās vai bojātās detaļas un skrūves, lai saglabātu pareizo līdzsvaru.

C) DARBIBA

1. Rīku izmantojiet tikai pie dienas gaismas vai atbilstoša mākslīgā apgaismojuma.
2. Strādājot uz nogāzēm:
3. Pārliecinieties, vai 20 metru (66 pēdu) darbības diapazona tuvumā nav bērnu vai citu personu un pievērsiet uzmanību dzīvniekiem, kas atrodas darba zonā. Pretējā gadījumā pārtrauciet ierīces lietošanu.
4. Vienmēr pārliecinieties, lai būtu stabils pamats.

5. Pa nogāzi vienmēr pārvietojieties pa diagonāli; nekad augšup vai lejup pa celu.
   – Esiet seviški piesardzīgi, mainot virzienu uz nogāzēm.

6. Nestrādājiet uz ľoti stāvām nogāzēm.

7. Izmantojot ierīci, jums vienlaikus ir jāpārvietojas (nekad skriešus).

8. Esiet ipaši piesardzīgi, mainot virzienu, vai arī, ja ierīce atrodas kermena tuvumā.

9. Dzinēju iedarbiniet saskaṇā ar ražotāja norādījumiem, turot kājas attālus no ierīces.

10. Nekad nelieciet rokas vai kājas pie vai zem rotējošajām dalām.

11. Neceliet vai nepārvietojiet ierīci, darbojoties motoram.

12. Izslēdziet iekārtu un izņemiet akumulatoru zemāk gadījumos:

13. whenever you leave the machine unattended,

14. before clearing blockages.

15. Pievërsiet īpašu uzmanību ħoti cietai vai akmenainai zemei, jo šinī gadījumā mašīna nemēdz būt tik stabila kā kultivētā zemē; izmantojiet mazu aršanas ātrumu.

1. Pirms mašīnu uzglabāt slēgtā vietā vai telpās, ľaujiet tai pietiekamu laika brīdi atdzist.
2. Lai pārliecinātos, vai rīks vienmēr ir ideālā darba stāvoklī, visus uzgriežnus un skrūves vienmēr turiet stingri pievilktus.
3. Lai samazinātu ugunsgrēka risku, atbrīvojieties no augu atliekām vai no liekās motora, akumulatora smērvielas un saglabājiet tīru uzglabāšanas zonu.

4. Izslēdziet iekārtu un izņemiet akumulatoru zemāk gadījumos: – pirms veikt pārbaudes, tīrīšanas vai jebkuru darbību pie mašīnas;

5. pēc tam, kad asmens ir uzdūries sveškermenim; pārbaudiet, vai mašīna nav bojāta, un, pirms to izmantot atkārtoti, veiciet nepieciešamo remontu;

6. ja mašina sāk anomāli vibrēt; pārbaudiet, vai nav bojātu daļu, kas jāaizstāj vai jāremontē; pārbaudiet un nostipriniet valīgās sastāvdaļas.

E) AKUMULATORA IZMANTOŠANA UN APRUPE

1. Lai uzlādētu ierīces akumulatoru, izmantojiet tikai lādētāju, ko norādījis ražotājs. Lādētājs, kas piemērots tikai viena veida akumulatoram, var izraisīt ugunsgrēku, ja to izmanto cita veida akumulatoram.
2. Ar akumulatoru darbināmai ierīcei jāizmanto tikai īpaša veida akumulators; jebkura cita veida akumulatora lietošana var izraisīt ugunsgrēku.
3. Ja akumulators netiek lietots, neglabājiet to metāla priekšmetu tuvumā, piemēram, papīra saspraužu, monētu, atslēgu, skrūvju, naglu, vai jebkuru citu objektu tuvumā, kas varētu radīt īssavienojumu starp poliem. īssavienojums starp akumulatora kontaktiem var izraisīt apdegumus vai ugunsgrēku.
4. Izvairieties no jebkādas saskares ar baterijas škidrumu tā noplūdes gadījumā sakarā ar nepareizu lietošanu. Ja notikusi nejauša saskare, skalojiet skarto vietu ar tīru ūdeni. Gadījumā, ja tas nonāk saskarē ar acīm, sazinieties ar ārstu. Akumulatora noplūdes škidrums var izraisīt kairinājumus vai apdegumus.

F) APKOPE

1. Jebkurš remonta darbs ir jäveic kvalificētam speciālistam, izmantojot tikai originalās rezerves daļas. Tādā veidā elektroierīci varat droši izmantot.
2. Sekojiet ellošanas un nomainas instrukcijām.
3. Rokturi uzturiet sausu un tīru un notīriet ellas un smērvielas pēdas.

SAGLABĀJIET ŠĪS INSTRUKCIJAS.

BRĪDINĀJUMS - Neļaujiet, lai komforts vai zināšanas par izstrādājumu (kas gūtas no tā atkārtotas izmantošanas) radītu drošības noteikumu neievērošanu. NEPAREIZA LIETOŠANA vai nespēja sekot šajā rokasgrāmatā minētajiem drošības norādījumiem var izraisīt nopietnus savainojumus.

LV LIETOŠANAS NOTEIKUMI

PIEZIME - Atbilstibu starp norādēm tekstā un atbilstošajiem zīmējumiem (kas atrodas 2. un turpmākajās lappusēs) var noteikt ar paragrāfa numura palīdzību.

1) MONTĀŽAS PABEIGŠANA

lepakojuma nonemšana

Šim ražojumam ir paredzēta montāžas iespēja.

– Uzmanīgi izņemiet izstrādājumu un tā piederumus no kastes. Pārliecinieties, vai ir visas iepakojumā uzskaitītās sastāvdaļas.
- Neizmetiet iepakošanas materiālu, līdz produkts nav rūpīgi pārbaudīts un nedarbojas pareizi.
- Ja kāda no detaļām ir bojāta vai trūkst, sazinieties ar savu servisa centru, lai gūtu palīdzību.

BRĪDINĀJUMS - Jaunais izstrādājums tiek piegādāts daļēji samontēts, kā norādīts. Rūpīgi pārbaudiet turpmāk minēto detaļu sarakstu, lai pārliecinātos, vai visas detaļas ir iekļautas paketē; detaļu sarakstā ir aprakstītas visas atseviškās daļas, kas nav uzstādītas izstrādājuma nosūtīšanas brīdī. Nelietojiet šo izstrādājumu, ja dažas šī saraksta detaļas jau ir uzstādītas izpakošanas brīdī. Sazinieties ar klientu apkalpošanas dienestu, lai saņemtu palīdzību. Izstrādājuma lietošana ar detaļām, kas nav uzstādītas pareizi, var izraisīt nopietnus savainojumus.

BRĪDINĀJUMS - Ja kas ir pazudis vai bojāts, nelietojiet mašīnu, līdz netiek veikta attiecīgā uzstādišana vai remonts. Neievērojot šo noteikumu, var tikt izraisīti nopietni miesas bojājumi.

BRĪDINĀJUMS - Nemēģiniet ierīci modificēt vai pievienot dažādus piederumus, kuru lietošana nav ieteicama. Šīs izmaiņas vai pārveidojumi ir līdzvērtīgi neatļautai lietošanai un var radīt bīstamas situācijas, kas var izraisīt nopietnus miesas bojājumus.

BRĪDINĀJUMS - Neievietojiet akumulatoru, līdz ierīce nav pilnībā samontēta. Neievērojot šo brīdinājumu, var tikt izraisīta ierīces nejauša iedarbināšana, kas var radīt nopietnus miesas bojājumus.

1.1 Roktura montāža

Saskaņojiet augšējā roktura caurumus ar apakšējā roktura caurumiem. levietojiet skrūves (1) un pievelciet tās, izmantojot paredzētos spārnuzgriežņus (2).

PIEZIME - Nepielietojiet pārmērīgu spēku. Traucējumu gadījumā turpiniet atlaist klokus. Paceļot rokturi, neļaujiet, lai tiktu satverts slēdža kabelis.

1.2 Riteņu/vilcējstiena bloka montāža

1. Atvienojiet un iznemiet akumulatoru.
2. Riteni tiek izmantoti, lai kontrolētu darba dzilumu. Lai iestatītu dzilumu, pielāgojiet riteņu augstumu.
3. Sagatavojiet kultivatoru stabilā stāvoklī un pārvietojiet to, kā norādīts.
4. levietojiet ritenu/vilcējstiena bloka (1) atbalsta stienī (2).

1.3 Griezēju uzstādīšana

Kultivators ir aprīkots ar četriem griezējiem – diviem iekšējiem, kas atzīmēti ar burtiem B (2) un C (3), un diviem ārējiem, kas atzīmēti ar burtiem A (1) un D (4). Pienācīgai ierīces darbībai griezēji jāuzstāda ar pareizo orientāciju.

PIEZIME - Atvienojiet un iznemiet akumulatoru. Nolieciet ierici atpakal uz riteniem tā, lai roktura stienis balstitos uz zemes.

1. Novietojiet griezēju C uz vārpstas pa kreisi no pārnesumkārbas. Griezēja atzīmētajai pusei jābūt vērstai pretēji pārnesumkārbas pusei.
2. Novietojiet griezēju B uz vārpstas pa labi no pārnesumkārbas. Griezēja atzīmētajai pusei jābūt vērstai pretēji pārnesumkārbas pusei.

3. Novietojiet filca (5) starpliku griezēja vārpstas katrā pusē un virziet tās pret iekšējiem griezējiem.

4. Novietojiet ārējo griezēju, kas atzīmēts ar D, griezēja vārpstas kreisajā pusē. Atzīmētajai pusei jābūt vērstai pret griezēju C.

5. Novietojiet ārējo griezēju, kas atzīmēts ar A, griezēja vārpstas labajā pusē. Atzīmētajai pusei jābūt vērstai pret griezēju B.
6. levietojiet sakabes tapu (6) caurumos, lai nostiprinātu griezēja vārpstu.

PIEZIME - lerīce nedarbojas pareizi, ja griezēji netiek pareizi uzstādīti. Ja pamanāt problēmas ar ierīces ritentraktora funkciju, pārbaudiet, vai griezēji atrodas pareizā stāvoklī.

Griezēji uzstādīti pareizi

PIEZIME - Ja griezēji ir uzstādīti pareizi, jāsakrīt rievām uz griezējiem, un lenkveida malai uz griezēju lāpstinām jāsaskaras ar zemi.

PIEZIME - Kultivators nedarbojas pareizi, ja griezēji netiek pareizi uzstādīti. Gadījumā, ja rodas problēmas ar kultivatora darbību, pārliecinieties, vai griezēji ir izvietoti pareizi.

PIEZIME - Virziena bultai, kas uzdrukāta uz katra no griezējiem, jābūt vērstai uz priekšu.

Divu griezēju uzstādīšana šauras zonas apstrādei

Novietojiet griezēju (A) uz vārpstas, un ievietojiet griezēju (D) vārpstas otrajā pusē. levietojiet sakabes tapu caurumos, lai nostiprinātu griezēja vārpstu.

2) DARBIBA

BRĪDINĀJUMS - Vienmēr esiet uzmanīgi, pat pēc tam, kad esat jau iepazinušies ar ierīci. Nekad neaizmirstiet, ka tikai sekunde neuzmanības var radīt nopietnus savainojumus.

BRĪDINĀJUMS - Darbojoties ar rīkiem, vienmēr jānēsā drošības brilles vai aizsargbrilles ar sānu aizsargiem. Neņemot vērā šo brīdinājumu, var tikt izraisīti nopietni miesas bojājumi, kurus acīm var radīt izmesti priekšmeti.

BRĪDINĀJUMS - Neizmantojiet detaļas vai palīgierīces, kuras nav ieteicis šo rīku ražotājs. Neieteikto detaļu vai piederumu lietošana var izraisīt nopietnus miesas bojājumus.

BRĪDINĀJUMS - Nekad nelieciet rokas, kājas vai citas ķermeņa daļas vai apģērbu griezējos vai jebkurā citā kustīgajā detaļā. Griezēji sāk griezties virzienā uz priekšu, nospiežot slēdzi. Griezēji turpina rotēt, līdz slēdzis netiek atlaists. Uzmanības trūkums, lai izvairītos no saskares, var izraisīt nopietnus miesas bojājumus.

2.1 Kultivatora iedarbināšana

1. Paceliet un pieturiet akumulatora pârsegu (1).
2. levietojiet akumulatoru (2) instrumentā. Savietojiet izceltās rievas uz akumulatora ar rievām ierīces bateriju nodalījumā.
3. Pirms sākat darbu, pārbaudiet, vai fi ksators akumulatora apakšā noklikšķ un akumulators ir pilnīgi un droši ievietots ierīcē.
4. Nospiediet drošības blokēšanas pogu (3) un velciet pārslēdzēja slēdzi (4) uz augšu attiecībā uz roktura stieni, lai sāktu rotāciju. Atlaidiet drošības blokēšanas pogu, turot pārslēdzēja slēdzi uz augšu, lai turpinātu ierīces izmantošanu.

2.1 Rotācijas kultivatora/kultivatora apturēšana

Atlaidiet pārslēdzēja slēdzi (4), lai kultivatoru apturētu.

Augsnes sagatavošana sējai

Kultivatoru var izmantot, lai izjauktu velēnas un sagatavotu augsni augu sēklām. Plānojiet atstāt pietiekami daudz vietas starp sējumu rindām, lai ľautu mašīnai pārvietoties pēc augu izaugšanas.

Zālainu velēnu novākšana

Apgriezt velēnas otrādi nav ieteicams. Ja nepieciešams velēnas aizvākt no augsnes, rīkojieties šādi:

1. Atzīmējiet platību, no kuras jānoņem velēnas.

2. Paceliet velēnu aiz malām, izmantojot lāpstīņu, un pagrieziet to ar saknēm uz augšu.

3. Izņemiet zāļaino velēnu. Novietojiet to komposta vai kādā citu zālu kaudzē, laujot tai sadalīties.

4. Pēc zāļaino velēnu izņemšanas sāciet strādāt vēlamajā dzīlumā.

Vispārējie kultivēšanas noteikumi

Kultivēšana dzilumā, kas mazāks par 5cm., lauj aizvākt nezāles un vēdināt augsni, neskarot apkārtējo augu saknes. Šī funkcija jāveic bieži, lai nelautu augt nezālēm, un, lai tās neaptītos ap griezēja rīku. Ārējo griezēju abus asmeņus var nonemt no ierīces, kas lauj samazināt griešanas platumu. Lai nonemtu abus ārējos griezējus:

1. iznemiet akumulatoru no kultivatora;
2. iznemiet sakabes tapas no caurumiem griezēju vārpstu galos;
3. iznemiet ārējo griezēju asmenus un filtra starplikas no griezēja vārpstas;
4. ievietojiet sakabes tapas caurumos, kas atstāti atvērti noņemtajā filca starplikā.

2.2 Riteņu pozīciju regulēšana

lerīces riteņu pozīcija ir regulējama.

Kultivatora ātruma un dziluma regulēšana

Lai palīdzētu kontrolēt kultivatora darbības ātrumu un dzilumu, var izmantot riteņu/vilcējstiena bloku.

Riteņu/vilcējstiena bloka (4) augstuma regulēšana:

1. Iznemiet uzkabes tapu (1) un blokēšanas pin (2).
2. Noregulējiet riteņu/vilcējstiena bloku vēlamajā pozīcijā.
3. Lai ievietotu riteņa / vilkšanas staba montāža dzilā stāvoklī, ievietojiet blokēšanas tapu ar pirmo caurumu (3). Par seklā pozīcijā, ievietojiet blokēšanas tapu caur otrajā vai trešajā caurums.
4. Nomainiet uzkabes tapu (1) un blokēšanas pin (2).

Sveškermenu noņemšana no griezēja

Darba laikā akmeņi un saknes var iekerties griezējā vai arī gara zāle un nezāles var aptīties ap griezēja vārpstu.

Lai griezēju atbrīvotu, atlaidiet sprūda sviru. Atvienojiet kultivatoru un novērsiet visus škēršļus, kas kavē griezējiem vai vārpstām pareizi kustēties.

Lai atvieglotu garu zāļu vai nezāļu izņemšanu, kas apvijušās ap griezēja vārpstu, noņemiet vienu vai vairākus griezējus no vārpstas. Skatiet rokasgrāmatas sadaļu “GRIEZĒJU IZNEMŠANA UN IEVIETOŠANA”.

3) TRANSPORTS

UZMANĪBU! Pirms rīka transportēšanas izslēdziet dzinēju.

Griezēji un ierīce var tikt bojāti, ja tos pārvietojat, pat ar izslēgtu dzinēju, pa cietu pamatu.Rīku pārvadājot ar vadotnes stieņa palīdzību, izvairieties, lai griezēji nepieskartos zemei.

BRĪDINĀJUMS - Nomaiņas gadījumā izmantot tikai originālās rezerves daļas. Citu detaļu izmantošana var radīt draudus vai ari sabojāt ierīci.

BRĪDINĀJUMS - Vienmēr jānēsā drošības brilles vai aizsargbrilles ar sānu aizsargiem kultivatora darbības laikā vai attīrot to no putekļiem, pūšot. Ja darba zona ir puteklaina, arī jālieto puteklu maska.

BRĪDINĀJUMS - Pirms veikt pārbaudes, tīrīšanas vai iekārtas apkopes darbus, izņemiet akumulatoru un uzgaidiet, līdz apstājas visas kustīgās daļas. Neievērojot šo noteikumu, var tikt izraisīti nopietni miesas bojājumi vai materiālie zaudējumi.

Vispārējā uzturēšana

Nelietojiet škīdinātājus, lai notīrītu plastmasas daļas. Izmantojot komerciali pieejamo škīdinātāju, var tikt bojāti vairums plastmasas materiālu. Lietojiet tīru drāniņu, lai noņemtu netīrumus, puteklus, eļļu, smērvielu, utt.

BRĪDINĀJUMS - Plastmasas daļas nekādā gadījumā nedrīkst nonākt saskarē ar bremžu šķidrumu, benzīnu, naftas bāzes produktiem, ellū, utt. Kīmiskās vielas var sabojāt, vājināt vai iznīcināt plastmasas, kas var izraisīt nopietnus miesas bojājumus.

Tikai detaļas, kas iekļautas rezerves daļu sarakstā, var remontēt vai aizstāt klients. Visas pārējās detaļas jāaizstāj autorizētam servisa centram.

Kultivatora uzglabāšana

Pirms kultivatoru uzglabāt nākamajai sezonai, izpildiet zemāk uzskaitītos solus.

1. Notīriet ierīci no netīrumiem, zāles un cita veida materiāliem.
2. Lai novērstu rūsas veidošanos, griezējus pārklājiet ar ellu vai arī uzsmidziniet tiem silikona lubrikantu.
3. leellojiet sprūda slēdža kabeli un visas redzamās kustīgās detalas. Nenoņemiet motora pārsegu.
4. Pasūtiet jaunas detaļas, lai nomainītu nodilušās vai salūzušās dalas.
5. Uzglabājiet vertikālā stāvoklī, tīrā un sausā vietā. Uzglabājiet ar rokturiem pagarinātā stāvoklī vai arī atbrīvojiet rokturu pogas un salokiet tos. Nolaižot roktura stieni, neļaujiet, lai tiktu satverts slēdža kabelis.
6. Uzglabājiet tīrā, sausā un bērniem nepieejamā vietā.

5) PROBLEMU IDENTIFIKACIJAS NORADIJUMI

PROBLĖMA CĖLONIS RĪSINĀJUMS
Nospiežot sprūda slēdzi, neiedarbinās motors.	Akumulators nav ievietots pareizi vai arī savienojums ir valīgs.Kultivatora diferenciālais slēdzis nostrādājis.	levietojiet ierīcē akumulatoru.Atstājiet ierīci 4 minūtes izslēgtu; atkārtojiet soļus no sākuma.
Motors darbojas, bet griezēji negriežas.	Ātrumkārbas pārnesuma bojājums.	Nogādājiet ierīci autorizētā servisa centrā.
