KULLANIM KILAVUZU T 1.0 EJ ALPINA

TÜRKÇE - Orijinal Talimatların Tercümesi TR

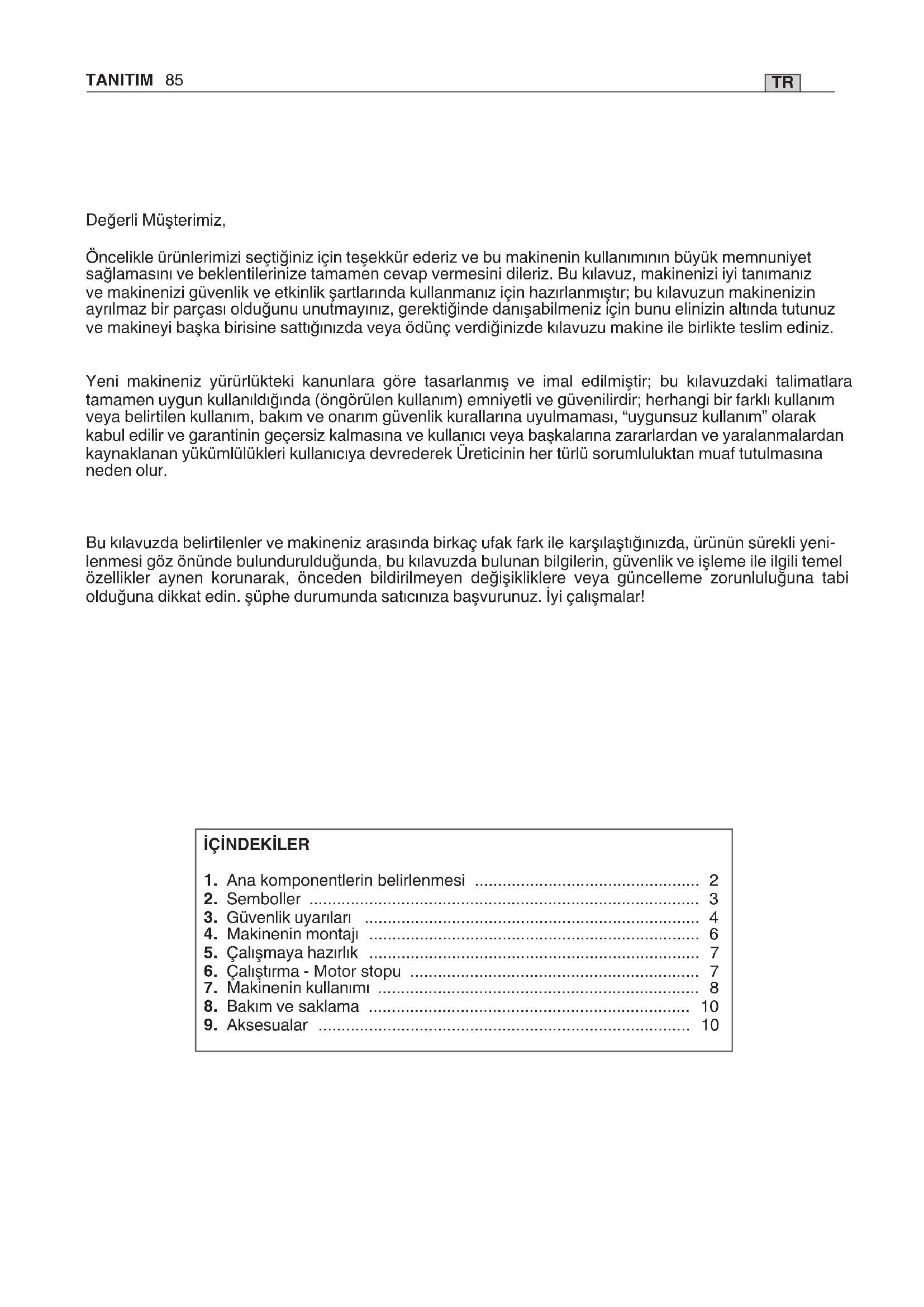

Öncelikle ürünlerimizi seçtiğiniz için teşekkür ederiz ve bu makinenin kullanımının büyük memnuniyet sağlamasını ve beklentilerinize tamamen cevap vermesini dileriz. Bu kılavuz, makinenizi iyi tanımanız ve makinenizi güvenlik ve etkinlik şartlarında kullanmanız için hazırlanmıştır; bu kılavuzun makinenizin ayrılmaz bir parçası olduğunu unutmayınız, gerektiğinde danışabilmeniz için bunu elinizin altında tutunuz ve makineyi başka birisine sattığınızda veya ödünç verdiğinizde kılavuzu makine ile birlikte teslim ediniz.

Yeni makineniz yürürlükteki kanunlara göre tasarlanmış ve imal edilmiştir; bu kılavuzdaki talimatlara tamamen uygun kullanıldığında (öngörülen kullanım) emniyetli ve güvenilirdir; herhangi bir farklı kullanım veya belirtilen kullanım, bakım ve onarım güvenlik kurallarına uyulmaması, “uygunsuz kullanım” olarak kabul edilir ve garantinin geçersiz kalmasına ve kullanıcı veya başkalarına zararlardan ve yaralanmalardan kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

Bu kılavuzda belirtilenler ve makineniz arasında birkaç ufak fark ile karşılaştığınızda, ürünün sürekli yenilenmesi göz önünde bulundurulduğunda, bu kılavuzda bulunan bilgilerin, güvenlik ve işleme ile ilgili temel özellikler aynen korunarak, önceden bildirilmeyen değişikliklere veya güncelleme zorunluluğuna tabi olduğuna dikkat edin. şüphe durumunda satıcınıza başvurunuz. İyi çalışmalar!

iÇİNDEKİLER

1. Ana komponentlerin belirlenmesi 2
2. Semboller .... 3
3. Güvenlik uyarları 4
4. Makinenin montaji 6
5. Çalışmaya hazırlık 7
6. Çalıştırma - Motor stopu 7
7. Makinenin kullanımı 8
8. Bakım ve saklama 10
9. Aksesualar 10

1. ANA KOMPONENTLERİN BELİRLENMESİ

ANA KOMPONENTLER

1. Motris ünitesi
2. Tahrik borusu
3. Tahrik borusu terminali
4. Misinalı kesme kafası
5. Kesim aletinin siperi
6. Ön kabza

7.Bariyer

1. Arka kabza

2. Takma noktası (kemerin)

3. Kemer

4. Makine etiketi

5. Besleme kablosu

6. Uzatma kablosu (tedarik edilmemiş)

KUMANDALAR VE İŞLEVSEL ELEMANLAR

1. şalter kolu
2. Emniyet butonu

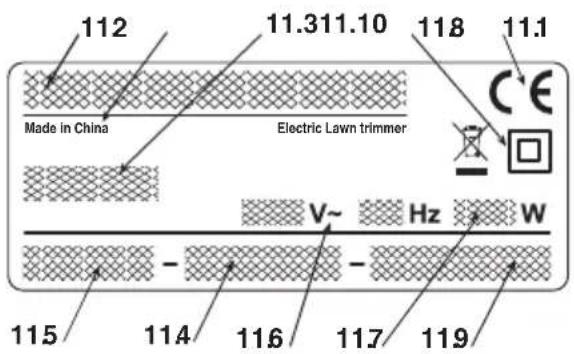

11.1) AT markası
11.2) İmalatçı adı ve adresi
11.3) Makine modeli
11.4) Seri numarası
11.5) İmal yılı
11.6) Besleme Gerilimi ve Frekansı
11.7) Motor gücü
11.8) Çift yalıtım
11.9) Ürün Kodu
11.10) Üretildiği ülke

112 11.311.10 118 11.1 Made in China Electric Lawn trimmer V~ Hz W - - 115 114 116 117 119

Uygunluk beyannamesi örneği kılavuzun sondan bir önceki sayfasında bulunmaktadır.

Elektrikli cihazian evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli cihazian, eletrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir. Elektrikli cihazların bir çöplük veya toprak

içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir ve sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün bertaraf edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının bertaraf edilmesi konusunda yetkili kurum veya Satıcınız ile te mas kurun.

Maksimum gürültü ve titreşim değerleri [1]	T 1.0 EJ
Akustik basınç seviyesini– Ölçü belirsizliği	dB(A) dB(A)	79,33
Garanti edilen ses gücü seviyesi	dB(A) 96
Titreşim seviyesi– Ölçü belirsizliği	m/s ^2 m/s ^2	2,561,5

[1]
Uyari:
Belirtilen titreşim değeri, standart bir donanım ile belirlenmiştir ve gerek elektrikli ekipmanlar ile karşılaştırma için gerekse titreşimler aracılığı ile yükün geçici tahmini için kullanılabilir.
DİKKAT!
Titreşimlerin değeri, makinenin kullanımına ve donatımına göre değişebilir ve belirtilen değerden fazla olabilir. Kullanıcıyı korumak için güvenlik tedbirlerinin belirlenmesi gerekir; bunlar, gerçek kullanım şartlarında titreşimler tarafından üretilen yükün tahminine dayanmalıdır. Bu amaçla işleme devrinin tüm aşamaları (örneğin kapanma veya boş işleme) dikkate alınmalıdır.
Gürültü değeri makinenin çalışma esnasında veya minimumda kullanımına göre değişebilir.

TEKNİK VERİLER	T 1.0 EJ
Besleme gerilimi	V~230
Besleme frekansı	Hz 50
Motor gücü	W 1000
Kesim genişliği	cm 37
Ağırlık	kg 4,70
Boşta devir sayısı	min^-1	7000
Motorun ve aletin maksimum rotasyon hızı	min^-1	7000

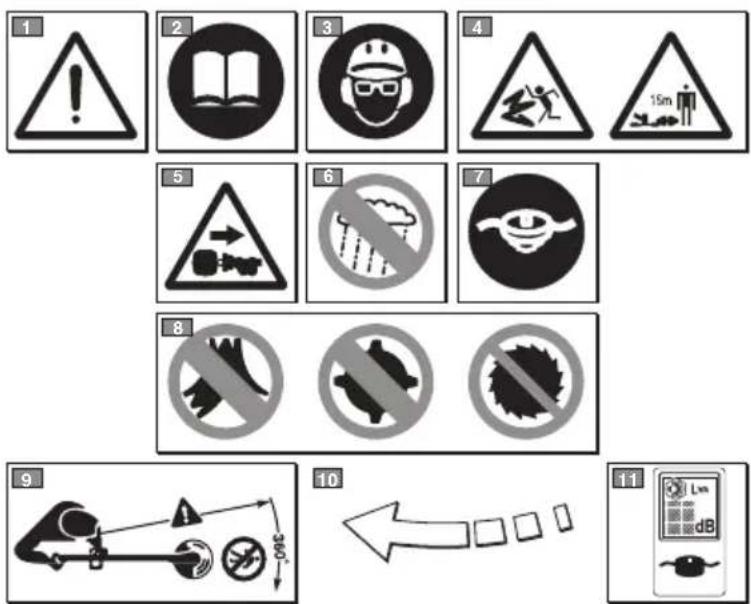

2. SEMBOLLER

1) Dikkat! Tehlike. Bu makine, doğru şekilde kullanılmadığı takdirde, kullanıcı ve diğer kişiler içintehlikeli olabilir.
2) Bu makineyi kullanmadan önce talimat kılavuzunu

okuyun.

3) Makine operatörü, makinenin normal şartlarda sürekli günlük kullanımı halinde 85 dB (A) değerine eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır. Akustik koruyucular, koruyucu gözlükler kullanın ve koruyucu kask takın.
4) Sekme tehlikesi! Makinenin kullanımı esna-sında herkesi ve bütün ev hayvanlarını en az 15m uzaklaştırın!
5) Bakım işlemlerine geçmeden önce veya kablo hasar görmüş ise, besleme fişini prizden çıkarın.
6) Yağmur (veya nem) altında bırakmayın.
7) Bu makine üzerinde sadece bir adet misinalikesme kafası kullanılabilir.
8) Sivri uçlu, metal veya sert biçaklar veya yuvarlak testereli biçaklar kullanmayın.
9)Etraftaki kişileri uzak tutun.

10) Kesim aletinin rotasyon yönü.

11) LWA gürültü emisyon seviyesi.

3. GÜVENLİK UYARILARI

KILAVUZUN OKUNMASI

Kılavuz metninde özel önemli bilgiler içeren bazı pa ra graflar, farklı belirginleştirme dereceleri ile işare t lenmiştir; bunun anlamı aşağıdaki gibidir:

NOT

veya

ÖNEMLİ

Makineye zarar vermemek ve ya

hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

DİKKAT!

Uyulmaması halinde kişisel ya-

ralanma veya üçüncü şahısların yaralanması ih timali.

TEHLIKE!

Uyulmaması halinde, ölüm teh-

likesi ile ciddi kişisel yaralanma veya üçüncü şahısların yaralanması ihtimali.

ELEKTRİKLİ KENAR KESME MAKİNESİ GÜVENLİK UYARILARI

DİKKAT!

Makinenin kullanımı es na sin da

güvenlik kurallarına uyulmalıdır. Makineyi işletmeye geçirmeden önce, kendinizin ve göre vli olmayan kişilerin güvenliği için bilgileri o ku yun. Bilgileri, ilerideki bir kullanım için iyi durumda muhafaza edin.

Uyarılarda belirtilen "Elektrikli alet" te ri mi, elektrik ağından beslenen cihazınıza ilişkindir.

1) Makinenin öngörülen kullanımı: "bir misina aracılığıyla otların ve odunsu olmayan bitkilerin kesimi için (örn. bir biçme makinesi ile gerçekleştirilmiş kesimi tamamlamak için tarhların, tarlaların, duvarların, çitlerin veya sınırlı alanlı yeşil alanların kenarlarında)". İşbu kılavuzda detaylı olarak belirtilmemiş aksesuarların kullanılması gibi herhangi bir farklı kullanım da tehlikeli olabilir ve makineye zarar verebilir.

Aşağıda belirtilenler (örnek olarak, ancak sa dece bunlarla sınırlı olmaksızın) uy gun suz kullanım ola rak addedilir:

• Makinenin süpürmek için kullanılması;
• Çitlerin düzenlenmesi veya kesim a le ti nin zemin hizasında kullanılmadığı diğer işler;
• Kesim aleti takılı makinenin operatörün bel hiza sının üzerinde kullanılması;
• Makinenin bitki sınıfına girmeyen nes ne leri kesmek için kullanılması;
• Makinenin birden fazla kişi tarafından kullanılması.

2) Bu cihaz, denetim altında tutulmaları veya cihazın güvenli koşullar altında kullanımına ilişkin bilgilendirilmiş ve potansiyel tehlike olasılıklarından haberdar olmaları koşuluyla, 8 yaşındaki veya daha büyük çocuklar ve fiziki ve akli yetenekleri tam gelişmemiş veya yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilirler. Çocuklar cihazla oynamamalıdırlar. Temizlik ve olağan bakım işlemleri denetimsiz çocuklar tarafından yapılmamalıdır.

3) Diğer riskler: tüm güvenlik talimatlarına uyulmasına rağmen, başka riskler de bulunabilir:
- kafa misinasının rotasyonunda parmakların ve ellerin yaralanma tehlikesi
- kafa misinasının çarpması sonucu ayakların yaralanma tehlikesi
- taş ve toprak sıçraması.

4) Koruyucu gözlükler takın.

5) Çocukların veya kullanım talimatlarını yeterli derecede bilmeyen kişilerin makineyi kullanmasına asla izin vermeyin.

6) Özellikle çocuklar veya hayvanlar yakınlarda iken, makinenin çalışmasını durdurun.

7) Sadece gün ışığında veya yeterli yapay ışık ile çalışın.

8) Makineyi, özellikle şimşek çakma olasılığının bulunduğu kötü hava şartlarında kullanmayınız.

9) Makineyi kullanmadan önce ve her çarpmadan sonra, aşınma veya hasar belirtileri bulunmadığını kontrol edin ve gerekli onarımları gerçekleştirin.

10) Makineyi asla hasarlı veya eksik korumalar ile kullanmayın.

11) Elleri ve ayakları, özellikle motorun çalıştırılması esnasında, daima kesim aletinden uzak tutun.

12) Misina uzunluğunun kesimi için öngörülmüş olan her türlü aletten kaynaklanabilecek yaralanmalara karşı dikkatli olun. Yeni misina verdikten sonra, motoru çalıştırmadan önce, makineyi daima ça liesma pozisyonuna getirin.

13) Asla metal kesim parçaları monte etmeyin.

14) Asla imalatçı tarafından tedarik veya tavsiye edilmeyen yedek parça veya aksesuarları kullanmayın.

15) Makineyi kontrol etmeden, temizlemeden veya makine üzerinde çalışmadan önce ve makine kullanılmadığında elektrik şebekesi ile bağlantısını kesin.

16) Soğutma hava deliklerini tıkayacak kalıntıların bulunmadığından daima emin olun.

17) Her kullanımdan sonra, makineyi besleme şebekesinden ayırın ve olası hasarları kontrol edin.

18) Makineyi çocukların ulaşamayacakları yerlerde saklayın.

19) Şebeke beslemeli trimmer sadece yetkili teknisyenler tarafından onarılmalıdır.

20) Sadece imalatçı tarafından tavsiye edilen yedek parça ve aksesuarları kullanınız.

EK GÜVENLİK TALİMATLARI

1) Talimatları dikkatle okuyun.
2) Kumandaları ve makinenin uygun kullanımını iyi öğrenin.
3) Çalışmaya başlamadan önce, besleme kablosu ve uzatma kablosunda hasar veya eskime belirtileri bulunmadığını kontrol edin.
4) Uzatma kablosu kullanım esnasında hasar görürse, derhal elektrik şebekesiyle bağlantısını kesin. UZATMA KABLOSUNU ELEKTRİK ŞEBEKESİNDEN ÇIKARMADAN ÖNCE KABLOYA DOKUNMAYIN.
5) Kablolar hasar görmüş veya aşınmış ise, makineyi asla kullanmayın.
6) Dikkat: kesim aleti motor durduktan sonra da dön meye devam eder.
7) Uzatma kablosunu kesim aletlerinden uzak tutun.

8) Cihazı 30 mA'yi aşmayan çıkış akımında bir diferansiyel (RCD- Residual Corrent Device) aracılığıyla besleyin.

- Elektrikli kenar kesme makinesi ile işlem görülmesi

Kullanım esnasında sabit ve dengeli bir pozisyon alın ve tedbirli davranın.

• Çalışma esnasında operatörün dengesini garanti etmeyen ıslak veya kaygan zeminde veya her ha lü karda aşırı enge beli veya dik arazilerde çalışmaktan olabildiğince kaçının.
• Asla koşmayın; yürüyün ve arazinin düzensizliklerine ve olası engellerin mevcudiyetine dikkat edin.
• Özellikle bayırlarda, tanınmayan, kaygan veya ha reketli zeminlerde kendi güvenliğinizi garanti etmek için işlenecek zeminin potansiyel risklerini değerlendirin ve bütün gerekli tedbirleri alın.
• Bayırlarda, eğimin enine çalışın, asla yukarı çık mayın veya aşağı inmeyin, daima kesim aletinin arkasında kalın.

Makine, bunu iki el ile sağlam şekilde tutabilecek ve/ve ya çalışma esnasında ayakta dengede sabit şe kilde durabile -cek kapasitede olmayan kişiler ta rafından kullanılmamalıdır. Makine, birden fazla kişi tarafından kulla nil ma ma lidır.

Makinenizi, asla aşağıdaki koşullarda kullanmayın kullanıcı yorgun olduğunda, kendini kötü hissettiğinde veya ilaç, uyusturucu, alkol veya refleks ve dikkat yeteneklerine zararlı maddeler aldığında;

- Elektrikli kenar kesme aletinin kullanım teknikleri

Daima güvenlik uyarlarına uyun ve kullanım talimatlarında belirtilen bilgilere ve örneklere göre gerçekleştirilecek çalışma tipine en uygun kesim tekniklerini uygulayın (bakınız başlık 7).

- Elektrikli kenar kesme aletinin güvenlik şartları dahilinde hareket ettirilmesi

Makinenin hareket ettirilmesi veya taşınması her gerektiğinde aşağıdakikeri yapmak gerekir:

• motoru kapatın, kesim aletinin durmasını bekleyin ve makineyi elektrik şebekesinden ayırın;
• makineyi sadece kabzalardan tutun ve kesim aletini, marş yönünün tersine yönlendirin.

Makinenin bir motorlu taşıt ile taşınması halinde, makinenin hiç kimse için bir tehlike oluşturmayacak şekilde yerleştiril -mesi ve sağlam şekilde bloke edilmesi gerekir.

• Yeni başlayanlar için tavsiyeler

İlk kez bir biçme işine başlamadan önce, makineyi sıkı kav - ramayı ve işin gerektirdiği hareketleri gerçekleştirmeyi de- neyerek makineyi ve en uygun kesim tekniklerini yeterince öğrenmek gerekir.

ELEKTRİKLI ALETLER İÇİN GENEL GÜVENLİK UYARILARI

1) Çalışma alanının güvenliği

a) Çalışma sahasını temiz tutun. Kirli ve düzensiz alanlar, kazaların gerçekleşmesini kolaylaştırır.
b) Elektrikli aleti, patlama riskli ortamlarda, alev alabi

lir sıvılar, gaz ve toz mevcudiyetinde kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.

c) Bir elektrikli alet kullanılırken çocukları ve će vredekileri uzak tutun. Dikkat dağılmaları kontrol kay bına neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi, elektrik prizine uygun ol ma lıdır. Asla fiş üzerinde değişiklik yapmayın. Topraklama ile donatılmış elektrikli aletler ile a daptör kullanmayın. Üzerlerinde değişiklik ya pil mamış fisler ve prize uygun fisler elektrik çarpması riskini azaltır.

b) Vücudunuzun; borular, radyatörler, ocaklar, buz-dolapları gibi topraklanmış veya toprak o la rak görev yapan bir iletkene bağlanmış yü zeyler ile temas et-mesini önleyin. Vücut, to pra klanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarp ma riski artar.

c) Elektrikli aletleri yağmur altında ve ıslak or tam larda bırakmayın. Elektrikli bir aletin içine sı zan su, elektrik çarpma riskini artırır.

d) Kabloyu uygunsuz şekilde kullanmayın. Aleti taşimak, çekmek veya prizden çıkarmak için ka bloyu kullanmayın. Kabloyu; ısidan, yağ dan, keskin kö şelerden veya hareket halindeki parçalardan uzak tutun. Hasar görmüş veya dolanmış bir kablo elektrik çarpma riskini artırır.

e) Elektrikli alet dışarıda kullanıldığında, dışarıda kullanım için uygun bir uzatma kablosu kulla nın. Dışarıda kullanım için uygun bir uzatma ka blosunun kullanımı elektrik çarpma riskini azaltır.

f) Islak bir ortamda elektrikli bir aletin kullanımı kaçınılmaz olduğunda, diferansiyel bir şalter (RCD-Residual Current Device) tarafından korunan bir elektrik prizi kullanın. Bir RCD'nin kullanılması elektrik çarpma riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken dikkatli olun, yap makta olduğunuz işi kontrol edin ve sağ du yulu davranın. Yorgun olduğunuzda veya u yu şturucu, alkol veya ilaç etkisi altında bulunduğunuzda elektrikli aleti kul lanmayın. Bir elektrikli alet kullanırken bir anlık dikkatsizlik, ciddi bireysel yaralanmalara neden olabilir.
b) Koruyucu giysiler kullanın. Daima koruyucu gözlükler takın. Tozönleme maskeleri, kaymayan ayakkabılar, koruyucu kasklar veya kulaklıklar gibi koruyucu bir donanımın kullanımı, bireysel yaralanmaları azaltır.
c) Kazara çalıştırmaları önleyin. Fişi takmadan, elektrikli aleti kavramadan veya taşımadan önce şalterin "OFF" pozisyonunda bulundu gün dan emin olun. Bir elektrikli aletin parmak şal ter üzerinde olarak taşınması veya şalter "ON" po zisyonu üzerinde olarak aletin fişinin elektrik pri zine bağlanması, kazaların gerçekleşmesini ko laylaştırır.an ki ile takın.
d) Elektrikli aleti çalıştırmadan önce her anahtarı veya ayarlama aletini çıkarın. Döner bir parça ile temas halinde kalan bir anahtar veya bir alet, bireysel yaralanmalara neden olabilir.
e) Dengenizi kaybetmeyin. Daima uygun destek ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli aletin daha iyi bir kontrolünü sağlar.
f) Uygun şekilde giyinin. Bol giysiler giymeyin ve ya takı takmayın. Saçları, giysileri ve eldivenleri hareket

halindeki parçalardan uzak tutun. Açık giysiler, takılar veya uzun saçlar hareket halindeki parçalara takılabilir.

g) Toz çıkarma ve toplama tesislerine bağlanacak a paratların bulunması halinde, bunların uygun şekilde bağlandıklarından ve kullanıldıklarından emin olun. Bu aparatların kullanımı, tozdan kaynaklanan riskleri azaltabilir.

4) Elektrikli aletin kullanımı ve korunması

a) Elektrikli aleti aşırı yüklemeyin. İşe uygun e lek trikli aleti kullanın. Uygun elektrikli alet, tasarlanmış olduğu hızda, çalışmayı daha iyi ve daha güvenli şekilde ger Celeştirecektir.
b) şalter, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, e lektrikli aleti kullanmayın. şalter tarafından i şle tilemeyen bir elektrikli alet tehlikelidir ve o na rılmalıdır.
c) Her ayarlamayı ve aksesuar değişimini gerçekleştirilmeden önce veya elektrikli aleti kal dir madan önce fişi elektrik prizinden çekin. Bu önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.
d) Kullanılmayan elektrikli aletleri çocukların u laşamayacağı yerlerde muhafaza edin ve elektrikli alet ve bu talimatlar hakkında bilgisi bulunmayan kişilerin aleti kullanmalarına izin vermeyin. Elektrikli aletler, deneyimsiz kullanıcılar ta rafından kullanıldıkla rında tehlikelidir.
e) Elektrikli aletlerin bakımına ihtimam gösterin. Ha-

reketli parçaların hizalanmış ve harekette serbest olduklarıı, parçalarda kırılma ol ma dışı nı veya elektrikli aletin işlemesini etkileyebilecek herhangi bir durumun bulunmadığını kon trol edin. Hasar halinde elektrikli alet, kullanılmadan önce onarılmalıdır. Birçok kaza, ye ter siz bir bakımdan kaynaklanır.

f) Kesim organlarını bilenmiş ve temiz tutun. İyi bilenmiş kesiciler ile kesim organlarının uygun bir bakımı, bunları takılmalara karşı daha fazla korur ve daha kolay kontrol edilebilir kılar.
g) Elektrikli aleti ve ilişkin aksesuarları, çalışma şart -larına ve gerçekleştirilecek çalışma tipine dikkat ederek, verilmiş olan bilgiler doğrultusunda kullanın. Elektrikli bir aletin öngörülenlerden farklı işlemler için kullanımı, tehlikeli durumlar yaratabilir.

5) Teknik servis

a) Elektrikli aleti, sadece orijinal yedek parçalar kullanarak, nitelikli personele onartın. Bu, elektrikli aletin güvenliğinin korunmasını sağlar.

4. MAKİNENİN MONTAJI

DİKKAT!

Makine emniyetini ve et-

kinliğini tehlikeye sokmamak için komponentlerin montajı esnasında maksimum dikkat gösterin; herhangi bir şüphe halinde Satıcınıza danışın.

DİKKAT!

Makinenin elektrik prizine

bağlı olmadığından emin olun.

DİKKAT!

Ambalajın açılması ve

montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır.

Ambalaj malzemelerinin bertaraf edilmesi yü rürlükteki yerel hükümlere göre gerçekleştirilmelidir.

1. ÖN KABZANIN MONTAJI (Res. 1)

• Bariyerli alt kısmı (3) tahrik borusu üzerine yerleştirin.

• Ön kabzayı (4), vidalar (5) aracılığı ile monte edin.

• Vidalari (5) sıkıştırmadan önce, kabzayı tahrik borusuna göre doğru şekilde yönlendirin.

• Vidalari (5) iyice sıkıştırın.

2. ÇUBUĞUN MONTAJI (Res. 2)

• Stop kamasının (2) çubuğun deliğine (3) geçtiğine dair klik sesini duyana kadar çubuğun alt kısmını (1) itin. Alt kısım (1) her iki yöne hafif döndürülerek geçirme kolaylaştırılabilir; komple yerine oturtma işlemi, tamamen delikten (3) dışarı çıkması gereken kamadan (2) anlaşılabilir.
• Geçirme tamamlandığında, kolu (4) iyice sıkıştırın.

3. SİPERİN MONTAJI (Res. 3)

DİKKAT!

Siper, güvenlik koşullarina ve misinalı kesme bıçağının doğru pozisyonuna uymak için düzgün şekilde monte edilmelidir.

- Dört vida ile (2) sabitleyerek korumayı (1) monte edin.

ÖNEMLİ

Bağlandıktan sonra, siper

daima takılı kalmalıdır.

5. ÇALIŞMAYA HAZIRLIK

1. MAKİNE KONTROLÜ

DİKKAT!

Makinenin elektrik prizine

bağlı olmadığından emin olun.

Çalışmaya başlamadan önce aşağıdaki yapmak gerekir:

• elektrik şebekesi gerilimi ve frekansının "Ma ki ne Etiketinde" belirtilen değere uygun old uğunu kontrol edin (bakınız başl. 1 - 11.8).
• şalter kolunun ve emniyet butonunun, zorlamasız, harekette serbest oldukları ve bırakıldıklarında, otomatik ve süratlı şekilde nötr pozisyona döndüklerini kontrol edin;
• emniyet butonuna basılmadıkça şalter kolunun bloke konumda kaldığını kontrol edin;
• soğutma havası kanallarının tıkanık olma dikla rını kontrol edin;
• besleme kablosu ve uzatma kablosunun ha sar li olmadıklarını kontrol edin;
• makine kabzalarının ve korumalarının temiz ve ku ru, doğru monte edilmiş ve makineye sa şlam şekilde sabitlenmiş olduğunu kontrol edin;
• kesim aletlerinin ve siperlerin hasarlı olma di klarını kontrol edin;
• makinenin darbelerden veya diğer nedenlerden kaynaklanan aşınma veya hasar izleri bu lundurmadığını kontrol edin ve gerekli ona rim lari yapın.

2. ELEKTRİK BALANTILARI

TEHLIKE!

Nem ve elektrik birbirle-

rine uyumlu değildir.

• Elektrik kabloları ile çalışma ve bunların bağlantılarının yapılması kuru yerlerde gerçekleştirilmelidir.
• Bir elektrik prizini veya bir kabloyu asla ıslak bir bölge (su birikintileri veya nemli toprak) ile temas ettirmeyin.

Uzatma kabloları, minimum 1,5 mm ^2 kesit ve tavsiye edilen 30 m'lik maksimum uzunluk ile H07RN-F veya H07VV-F tipinden daha alçak kalitede olmamalıdır.

Aşırı ısınmasını önlemek için çalışma esnasında uzatma kablosunu sarılmış olarak tutmayın.

TEHLIKE!

Her türlü elektrikli a pa ra-

tin binanın elektrik şebekesine sürekli olarak bağlantısı yürürlükteki standartlara uygun olarak nitelikli bir elektrikçi tarafından gerçekleştirilmelidir. Doğru olarak gerçekleştirilmemiş bir bağlantı, ölüm dahil olarak kişiler için ciddi zararlara yol açabilir.

6. ÇALIŞTIRMA - MOTOR STOPU

MOTORU ÇALIŞTIRMA (Res. 4)

Motoru çalıştırmadan önce aşağıdakikeri yapmak gerekir:

• Arka kabzada bulunan kablo kenedine uzatma kablosunu (1) kancalayın.
• ONCE besleme kablosunun fişini (2) uzatma kablosuna (3) bağlayın ve SONRA uzatma kablosunu elektrik prizine (4) takın.

Motoru çalıştırmak için aşağıdakikeri yapmak gerekir:

• Makineyi iki el ile sağlam şekilde tutun.
• Emniyet butonuna (5) basın ve şalteri (6) çalıştırin.

NOT

Şalter bırakıldığında emniyet

butonu debloke olur ve motor stop eder.

Motoru durdurmak için aşağıdakikeri yapmak gerekir:

- şalteri bırakın (6).

- ÖNCE uzatma kablosunu (3) elektrik prizinden (4) çıkarın ve SONRA makinenin besleme ka blo-sunu (2) uzatma kablosundan (3) çıkarın.

7. MAKİNENİN KULLANIMI

DİKKAT!

Kendinizin ve ba şka la rı nın güvenliği için aşağıdakileri yapın:

1) Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik o lay lardan operatörün veya kullanıcıının so ru mlu olduğunu unutmayın.
2) Çalışma esnasında uygun bir giysi giyin. Satıcınız iş güvenliğini garanti etmeye en uygun iş kazalarını önleme malzemeleri hakkındaki bilgileri size verecek düzeydedir.
3) Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesim aletine hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).
4) Uzatma kablosunun kazaen çözülmesini önlemek için kablo kenedini kullanın, aynı zamanda zorlamadan prize doğru takılmayı garanti edin. Kötü yalıtl miş ise, asla gerilim altında olan bir elektrik kablosuna dokunmayın.
5) Kesim aletinin neden olduğu olası nesne sekmelerine dikkat edin.
6) Aşağıdaki durumlarda motoru durdurun ve makineyi elektrik şebekesinden ayırın: - Makine anormal şekilde titremeye başlar sa: Bu durumda derhal titreşimlerin nedenini araştırın ve uzman bir Teknik Servis nezdinde gerekli kontrollerin gerçekleştirilmesini sağlayın; - makineyi her denetimsiz bıraktığınızda.

ÖNEMLİ

Yanlış kullanılan bir elektrikli kenar kesme aletinin başkaları için bir ra hat sız lık kaynağı olabileceği asla unutmayın. Başkalarına ve çevreye saygı için aşağıdakikeri yapmak gerekir:

• Bu makineyi başkalarını rahatsız edebilecek saatlerde ve ortamlarda kullanmaktan kaçının.
• Kesim sonrasında materyallerin bertaraf edilmesinde yerel kanunlara aynen uyun.
• Yangın riskini önlemek için makineyi sıcak mo tor ile yapraklar veya kuru otlar arasında bırakmayın.
• Aşınmış parçaların veya çevreye zarar verebilecek herhangi bir nesnenin imha edilmesinde yerel kanunlara aynen uyun.

DİKKAT!

Titreşimlere uzun süre maruz kalma, zarar görmelere ve özellikle do la şim sistemi sorunları bulunan kişilerde nörov-asküler rahatsızlıklara ("Raynaud fe no me ni" veya "beyaz el" olarak da bilinen) neden o labilir. Belirtiler ellerde, bileklerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapısal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya kabzalar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktara danışmak gerekir.

1. MAKİNENİN KULLANIM YÖNTEMİ

DİKKAT!

Çalışma esnasında, kesim grubu kemer hizasının altında tutularak, maki- ne daima iki elle sıkı kavranmalıdır.

Misinalı kesme kafası, çitler, duvarlar, temeller, kaldırımlar yakınındaki, ağaçlar etrafındaki vb. uzun otları ve odunsu olmayan bitkileri giderebilir veya bahçenin belli bir alanını tamamen temizleyebilir.

DİKKAT!

Bu makine ile her tipte metal veya sert biçak kullanımı yasaktır.

2. KEMERİN KULLANIMI (Res. 5)

DİKKAT!

Makine, daima düzgün şekilde yerleştirilmiş kemere takılı kulla nı l ma lı dır. Tehlike durumunda makinenin askılardan hızlı şekilde ayrılmasıpi sağlamak için hız lı çözmenin etkinliğini devamlı kontrol e din.

Kemer, makine özel kenede geçirilmeden önce takılmalıdır ve askılar, operatörün boyuna ve gövdesine göre ayarlanmalıdır.

Askı (1), sol omzun üzerinden sağ yana doğru geçmelidir.

Yaylı mandalı (2) tahrik borusu üzerine yerleştirilmiş özel rakora (3) tutturun.

3. ÇALIŞMA TEKNİKLERİ

pikkat!

ECE naylon misina

kullanın. Metal tellerin, plastikle kaplanmış ve/veya kesme kafasına uygun olmayan metal

tellerin kullanımı, ciddi yaralara ve yaralanmalara neden olabilir.

Kullanım esnasında, siperin altına takılmış otlardan kaynaklanan aşırı ısınmayı önleyecek şekilde, motoru stop ettirmek ve makineyi saran otları düzenli olarak gidermek gerekir.

Bir tornavida ile takılmış otları çıkartın.

DİKKAT!

Misinalı kesme kafasını e že rek, makineyi süpürmek için kullanmayın Motorun gücü, hasarlar vererek veya in san larda yaralanmalara neden olarak nesneleri ve ufak taşları 15 metre veya daha uzağa fırlatabilir.

• Hareket halinde kesim (Biçme) (Res. 6)

Kesim aletini toprağa paralel tutarak, geleneksel orağa benzer bir yay hareketi ile düzenli bir gidişle işe başlayın.

Önce misinalı kesme kafası ile toprak arasındaki mesafeyi sabit tutarak eşit bir kesim yüksekliği elde etmek için öncelikle küçük bir alanda doğru yükseklikte kesmeyi deneyin.

Daha zor kesimler için, misinalı kesme kafasını yaklaşık 30° sola eğmek yararlı olabilir.

DİKKAT!

Kişilere, hayvanlara zarar verebilecek veya tehlikeli olabilecek nesne fırlatmasına neden olma ihtimali mevcut ise, bu şekilde çalışmayın.

- Çitler / temeller yakınında kesim (Res. 7)

Misinalı kesme kafasını, şiddetli çarptırmadan, çitlere, kazıklara, kayalara, duvarlara vb. ya va şça yaklaştırın.

Misina, sert bir engele çarparsa kopabilir veya aşınabilir; bir çite takılı kalırsa aniden kesilebilir.

Her halükarda kaldırımlar, temeller, duvarlar vb. etrafında kesim, misinanın normale göre daha fazla aşınmasına eden olabilir.

- Ağaçlar etrafında kesim (Res. 8)

Ağacın etrafında soldan sağa doğru yürüyün, misina ağaca çarpmayacak şekilde ve misinalı kesme kafasını ileri doğru hafif eğik tutarak kütük- lere yaklaşın.

Naylon misinanın ufak çalıları kesebileceğine veya bunlara zarar verebileceğine ve misinanın çalıların veya yumuşak kabuklu ağaçların kü tü gü ne çarpmasının bitkiye ciddi şekilde hasar ve re bileceğine dikkat edin.

- Çalışma esnasında misina uzunluğunun ayarı (Res. 9)

Bu makine, ufak bir "Vur ve Kaç" (Tap & Go) kafası ile donatılmıştır.

Yeni misina vermek için, motor çalışırken, kesme kafasını toprağa vurun; misina otomatik olarak verilir ve biçak, fazla uzunluğu keser.

Yeterli uzunlukta misina çıkmaması halinde:

- motoru durdurun ve uzatma kablosunu elektrik şebekesinden çıkarın;

- kafanın altına basın ve istenilen uzunluğu elde edene kadar misinanın iki ucunu hızlica çekin.

Misina sona ermişse, bobinin değiştirilmesi gerekir.

DİKKAT!

Misinalı kesme kafası ü zerinde her müdahaleden sonra, motoru çalıştırmadan önce, makineyi daima çalışma pozisyonuna getirin.

4. ÇALIŞMA SONU

Çalışma bittiğinde aşağıdaki yapmak gerekir:

– Daha önce belirtildiği gibi motoru durdurun (Böl. 6).

DIKKAT!

lineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.

Yangın riskini azaltmak için makineyi ot, yaprak ve aşırı gres artıklarından arındırın; kesim artıklarının bulunduğu kapları kapalı bir ortamda bırakmayın.

8. BAKIM VE SAKLAMA

DİKKAT!

Kendinizin ve ba şkal a rının

güvenliği için aşağıdakileri yapın:

• Her kullanımdan sonra, makineyi besleme şebekesinden ayırın ve olası hasarları kontrol edin.
• Makinenin orijinal etkinliğini ve kullanım güvenliğini zaman içinde korumak için doğru bir bakım temeldir.
• Makinenin her zaman güvenli çalışma şartlarında bulunduğundan emin olmak için, somunları ve vidaları sıkılı muhafaza edin.
• Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Hasar görmüş parçalar değiştirilmeli ve asla onarılmamalıdır.
• Sadece orijinal yedek parçalar kullanın. Eşdeğer kalitede olmayan parçalar, makinenize hasar verebilir ve güvenlik açıs ı n dan tehlikeli olabilir.

DİKKAT!

Bakım işlemleri esnasında

makinenin elektrik şebekesiyle bağlantısını kesin.

1. MOTORUN SOUTULMASI

Aşırı ısınma ve motorun hasar görmesini önlemek üzere soğutma havası aspirasyon izgaraları her zaman temiz, talaş ve artıklardan serbest tu tul- maları gerekir.

2. KAFA BOBININİN DEĞİŞTİRİLMESİ (Res. 10)

- Resimde gösterilen sırayı izleyin.

3. MİSINA KESME BIÇAININ BİLENMESİ (Res. 11)

- Bir pens yardımı ile, misinalı kesme bıçağını (1) siperden (2) çıkartın.

• Misina kesme biçagını bir kenede sabitleyin ve orijinal kesim açısını korumaya dikkat ederek, düz bir eğe kullanarak bilemeye geçin.
• Biçağı siper üzerine tekrar monte edin.

4. ELEKTRİK KABLOLARI

DİKKAT!

Düzenli aralıklar ile elekt-

rik kablolarının durumunu kontrol edin ve bozulmuş veya yalımları hasarlı görülüyor ise, bunları değiştirin.

Makinenin hasar gören besleme kablosu, imalatçı, teknik servis merkezi veya kalifiye personel tarafından değiştirilmelidir.

Bu kılavuzda bulunmayan her bakım işlemi sadece Saticınız tarafından gerçekleştirilmelidir.

Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her tür lü garantinin geçersiz kalmasına neden olur.

6. MUHAFAZA ETME

Her çalışma sonunda, makineyi tozdan ve artı klar- dan titizlikle temizleyin, kusurlu parçaları o na rın veya değiştirin.

Makine, çocukların ulaşamayacağı, hava deği sıkliklerinden korunan, kuru bir ortamda muhafaza edilmelidir.

9. AKSESUARLAR

Tablo, “*” sembolü ile işaretlenmiş olarak, be her makine üzerinde kullanılabilir aksesuarların bilgisi ile mevcut tüm aksesuarların listesini içerir.

DİKKAT!

Çeşitli kullanım tiplerine monte edilecek aksesuar seçimi, uygulaması ve kullanımı kullanıcı tarafından tamamen öz-

gür şekilde gerçekleştirilen işlemler ol du şundan kullanıcı, bu işlemlerden kaynaklanan her türlü hasar sonucundaki sorumluluğu da üstlenir. Beher aksesuarın özellikleri hak kın da bil gi eksikliği veya şüphe halinde yetkili satıcıya veya uzman bir bahçe hizmetleri merkezine başvurmak gerekir.

Kodu Modeli

T 1.0 EJ

118801750/0 (M8 x 1,25 dx M)
