INSTRUKCJA OBSŁUGI T 1.0 EJ ALPINA

POLSKI - Tłumaczenie instrukcji oryginalnej ..................................................

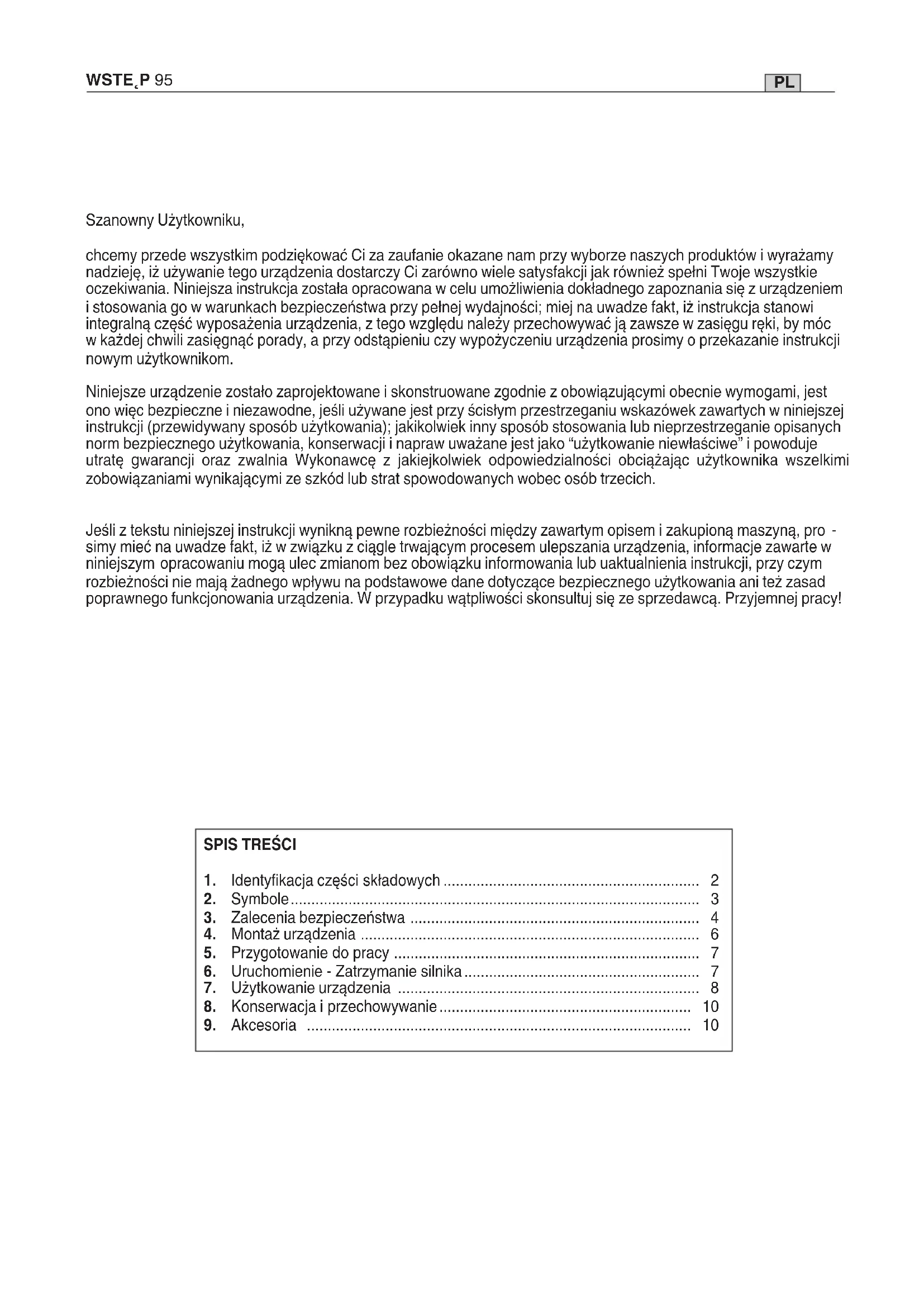

Kodu Modeli T 1.0 EJ 118801750/0 (M8 x 1,25 dx M)PL WSTE˛P 95 Szanowny Użytkowniku, chcemy przede wszystkim podziękować Ci za zaufanie okazane nam przy wyborze naszych produktów i wyrażamy nadzieję, iż używanie tego urządzenia dostarczy Ci zarówno wiele satysfakcji jak również spełni Twoje wszystkie oczekiwania. Niniejsza instrukcja została opracowana w celu umożliwienia dokładnego zapoznania się z urządzeniem i stosowania go w warunkach bezpieczeństwa przy pełnej wydajności; miej na uwadze fakt, iż instrukcja stanowi integralną część wyposażenia urządzenia, z tego względu należy przechowywać ją zawsze w zasięgu ręki, by móc w każdej chwili zasięgnąć porady, a przy odstąpieniu czy wypożyczeniu urządzenia prosimy o przekazanie instrukcji nowym użytkownikom. Niniejsze urządzenie zostało zaprojektowane i skonstruowane zgodnie z obowiązującymi obecnie wymogami, jest ono więc bezpieczne i niezawodne, jeśli używane jest przy ścisłym przestrzeganiu wskazówek zawartych w niniejszej instrukcji (przewidywany sposób użytkowania); jakikolwiek inny sposób stosowania lub nieprzestrzeganie opisanych norm bezpiecznego użytkowania, konserwacji i napraw uważane jest jako “użytkowanie niewłaściwe” i powoduje utratę gwarancji oraz zwalnia Wykonawcę z jakiejkolwiek odpowiedzialności obciążając użytkownika wszelkimi zobowiązaniami wynikającymi ze szkód lub strat spowodowanych wobec osób trzecich. Jeśli z tekstu niniejszej instrukcji wynikną pewne rozbieżności między zawartym opisem i zakupioną maszyną, pro

simy mieć na uwadze fakt, iż w związku z ciągle trwającym procesem ulepszania urządzenia, informacje zawarte w niniejszym opracowaniu mogą ulec zmianom bez obowiązku informowania lub uaktualnienia instrukcji, przy czym rozbieżności nie mają żadnego wpływu na podstawowe dane dotyczące bezpiecznego użytkowania ani też zasad poprawnego funkcjonowania urządzenia. W przypadku wątpliwości skonsultuj się ze sprzedawcą. Przyjemnej pracy!

1. Identykacja części składowych .............................................................. 2

8. Konserwacja i przechowywanie ............................................................. 10

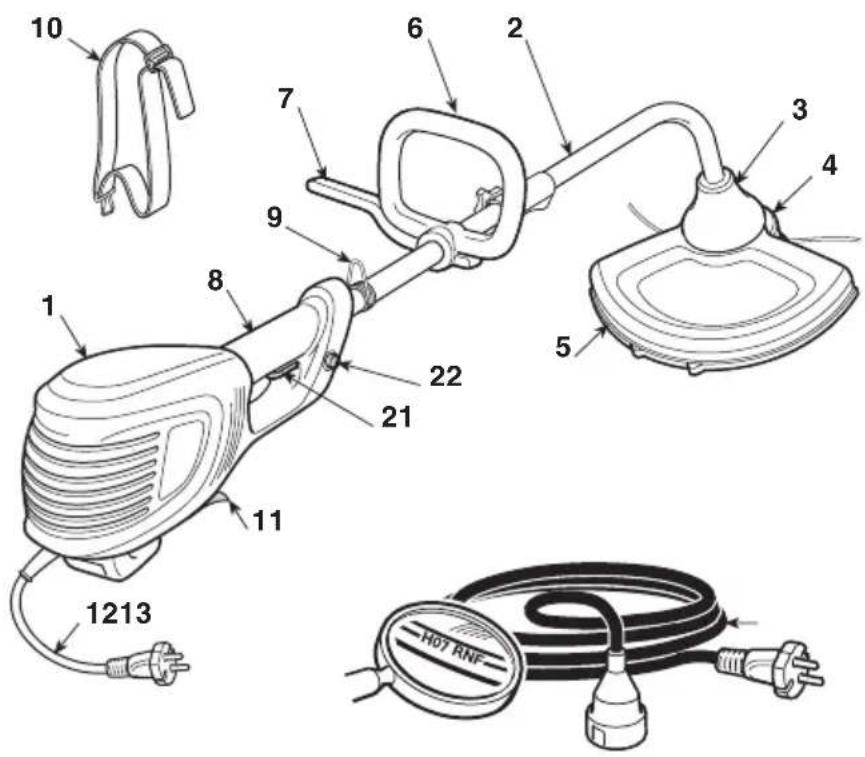

3. Zakończenie wałka

4. Głowica z drutem nylonowym

5. Zabezpieczenie urządzenia

Miejsce zaczepienia (systemu zawieszenia)

12. Przewód zasilania

13. Przedłużacz (nie dostarczony)

21. Dźwignia wyłącznika

22. Przycisk awaryjny

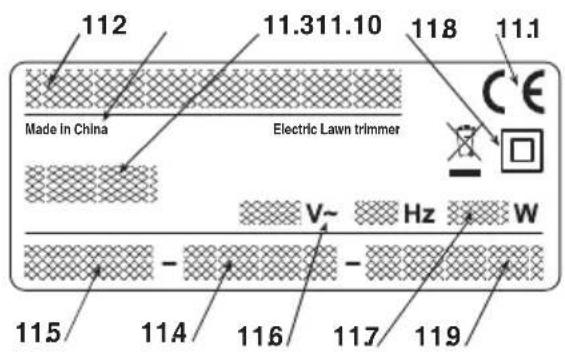

TABLICZKA ZNAMIONOWA 11.1) Znak zgodności CE 11.2) Nazwa i adres producenta 11.3) Model urządzenia 11.4) Numer fabryczny 11.5) Rok produkcji 11.6) Napięcie i Częstotliwość zasilania 11.7) Moc silnika 11.8) Podwójna izolacja 11.9) Kod wyrobu 11.10) Kraj wyprodukowania Nie wyrzucaj elektrycznych wraz z odpadami z gospodarstwa domowego! Zgodnie z Eu ro pej ską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz do sto sowaniem jej do prawa krajowego, zużyte urządzenia elektryczne należy posegregować i zutylizować w spo sób przyjazny dla środowiska. Jeżeli aparatura tech nicz na zostaje likwidowana w zwałce nieczystości lub w terenie, szkodliwe substancje mogą dotrzeć do warstw wodnych i wejść do łańcucha spasania, szkod ząc waszemu zdrowiu i dobremu samopoczuciu. W ce lu uzyskania informacji o likwidacji tego produktu, zwracać się do władz lokalnych odpowiedzialnych za pozby- wanie się odpadów domowych lub do waszego Sprze dawcy.

Made in China Electric Lawn trimmer Przykład deklaracji zgodności znajduje się na przed- ostatniej stronie instrukcji.PL IDENTYFIKACJA GŁÓWNYCH CZE˛ŚCI SKŁADOWYCH / SYMBOLE 97 [1] Ostrzezenie: Wskazana wartość wibracji została stwierdzona za pomocą standardowych urządzeń i może być wykorzystana zarówno do porównań z innymi urządzeniami elektrycznymi jak i dla tymczasowego oszacowania obciążenia poprzez wibracje. UWAGA! Wartość wibracji może się zmieniać w zależności od użycia urządzenia i jego wyposażenia i może być wyższa od tej wskazanej. Niezbędnym jest ustalenie środków bezpieczeństwa w celu ochrony użytkownika, które muszą się opierać na oszacowaniu ładunku wytwarzanego przez wibracje w rzeczywistych warunkach użytkowania. W tym celu powinny być brane pod uwagę wszystkich fazy cyklu funkcjonowania, jak na przykład wyłączanie lub działanie na biegu jałowym. Wartość natężenia hałasu może ulegać zmianie w zależności od sposobu użytkowania maszyny, podczas pracy lub na biegu jałowym. Wartości maksymalne hałaśliwości i wibracji [1] T 1.0 EJ Poziom ciśnienia akustycznego

Niepewność pomiaru dB(A) dB(A) 79,3

Poziom natężenia akustycznego gwarantowany dB(A) 96 Poziom wibracji

Niepewność pomiaru m/s

Napięcie zasilania V~ 230 Częstotliwość zasilania Hz 50 Moc silnika W 1000 Szerokość koszenia cm 37 Ciężar kg 4,70 Liczba obrotów bez obciążenia min

Maksymalna prędkość obrotowa silnika i akcesoriów min

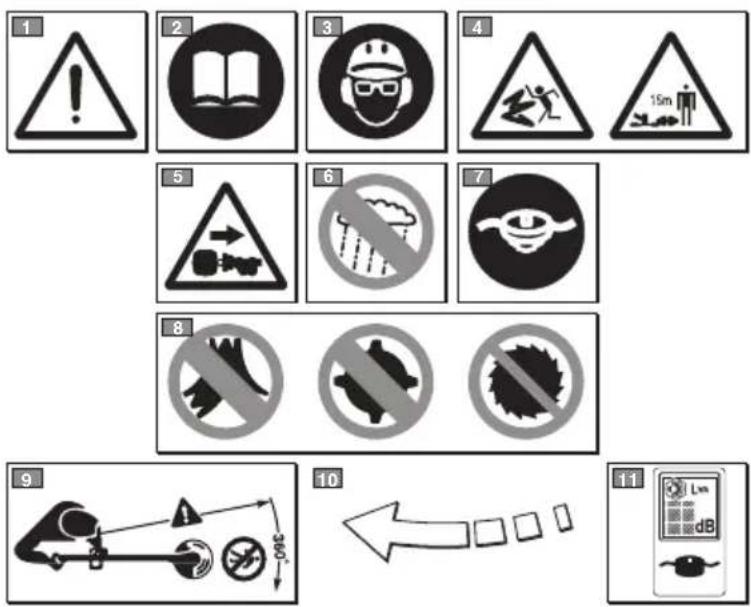

1) Uwaga! Zagrożenie. To urządzenie, jeżeli używanenieprawi-

dłowo, może być zagrożeniem dla siebie i dlainnych.

Przed użyciem urządzenia przeczytaj instrukcjeobsługi.

3) Operator obsługujący to urządzenie, uży

wane w warunkach normalnych, codziennie

w sposób ciągły, może być narażony na hałas o poziomie równym lub wyższym 85 dB (A). Używać ochron akustycznych, oku

larów zabezpieczających i nakładać kask ochronny.

4) Zagrożenie wyrzutem! Oddalić jakąkolwiek

osobęlub zwierzę domowe na odległość co najmniej 15 mpodczas użytkowania mazyny!

5) Wyjąć wtyczkę z sieci zasilania przed przy-

stąpieniem do czynności konserwacyjnych lub jeśli przewód jest uszkodzony.

Nie wystawiać na deszcz (lub na działanie wilgoci).

7) W tej maszynie, może być używana tylko

głowica zdrutem nylonowym.

8) Nie używać ostrzy z końcówkami, stalowymi

lubsztywnymi, albo ostrza w formie piły ob- rotowej.

Utrzymywać w odpowiedniej odległości wszy st kich obecnych.

10) Kierunek obrotów przyrządu ścinajacego.

11) Poziom natężenia dźwięku LWA.

9 10 11W JAKI SPOSÓB POSŁUGIWAĆ SIE˛ INSTRUKCJĄ W tekście instrukcji obsługi, niektóre paragrafy zawie ra jące informa- cje szczególnie ważne, zaznaczone są różnym stop niem wyrazisto- ści, przy czym znaczenie jest na stę pujące: UWAGA lub WAŻNE Dostarcza dokładniejszego omó wie nia lub dodatkowych elementów do podanych poprzednio wskazówek w celu zapobieżenia uszkodzenia mas zyny lub spowodowania strat. OSTRZEŻENIE! W przypadku nieprzestrzegania da- nych wskazówek możliwość zranienia obsłu gu ją cego lub osób trzecich. ZAGROŻENIE! W przypadku nieprzestrzegania da- nych wskazówek możliwość ciężkiego zranienia obsługują- cego lub osób trzecich a nawet zagrożenie spowodowania śmier ci. WYKASZARKA ELEKTRYCZNA

ZALECENIA BEZPIECZEŃSTWA

OSTRZEŻENIE! Podczas użytkowania maszyny na- leży przestrzegać norm bezpieczeństwa. Przed uruchomie- niem maszyny, należy, dla bezpieczeństwa włas nego i osób postronnych, przeczytać instrukcje ob sługi. Przechowywać instrukcje w dobrym stanie dla su k cesywnego wykorzystania. Określenie „przyrząd elektryczny” cytowane w zaleceniach dotyczy waszej aparatury zasilanej z sieci elektrycznej.

1) Przewidziane użytkowanie maszyny: “cięcia trawy i ro ślin

ności nie drewnopodobnej przy pomocy drutu nyl onowego (np. na bokach rabat, plantacji, mur ków, ogrodzeń, lub zielonych przestrzeni o ograniczonej powierzchni, dla wykończenia cię

cia wykonanego przy pomocy kosiarki)”. Jakie kol wiek inne wykorzystanie może okazać się niebezpieczne i może spowodować uszkodzenie maszyny, jaki i akcesoriów niewyszczegól nio nych w niniejszej instrukcji. Stanowią niewłaściwe użycie maszyny (czynności podane przykładowo, ale nie tylko): – używanie maszyny do zamiatania; – regulowanie krzewów lub inne prace, podczas których urządzenie tnące nie jest używane na wysokości gruntu; – używanie maszyny z urządzeniem tnącym powyżej linii pasa operatora; – używanie maszyny do cięcia materiałów o pochodzeniu nieroślinnym; – używanie maszyny jednocześnie przez więcej niż jedną osobę.

Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz przez osoby o ograniczonych zdolnościach zycznych, sensorycznych lub psychicz- nych, jeżeli są one nadzorowane lub przeszkolone w zakresie wykorzystania urządzeń w bezpieczny spo- sób i rozumieją występujące zagrożenia. Dzieci nie

mogą się bawić urządzeniem. Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji zwyczaj- nej.

3) Pozostałe zagrożenia: pomimo, że wszystkie przepisy

bezpieczeństwa są przestrzegane, mogą zaistnieć nie- które dodatkowe zagrożenia:

niebezpieczeństwo zranienia palców dłoni, jeżeli wej- dzie się w kontakt z obrotami drutu głowicy

niebezpieczeństwo zranienia stóp, jeżeli zostanie się uderzonym drutem głowicy – odrzuty kamieni i gruntu.

4) Zakładać okulary ochronne.

5) W żadnym wypadku nie należy pozwalać na użytkowanie

urządzenia dzieciom, ani osobom nie obeznanym wystar

czająco z instrukcją obsługi.

6) Zatrzymać używanie maszyny, gdy osoby, a zwłaszcza

dzieci, lub zwierzęta znajdują się w pobliżu.

7) Wykonywać pracę wyłącznie przy świetle dziennym lub

dobrym oświetleniu sztucznym.

8) Nie użytkować maszyny w złych warunkach pogodowych,

a szczególnie w przypadku prawdopodobieństwa wystą

9) Przed użyciem maszyny i po jakimkolwiek uderzeniu,

sprawdzić czy nie ma oznak zużycia lub uszkodzenia i dokonać niezbędnych napraw.

10) Nigdy nie używać maszyny, gdy brakuje osłon lub są

11) Trzymać zawsze ręce i stopy daleko od przyrządu tną

cego, szczególnie podczas uruchamiania silnika.

12) Uważać na zranienia, wynikające z używania jakiegokol-

wiek narzędzia przeznaczonego do cięcia długości drutu.

wyciągnięciu nowego drutu, umieścić urządzenie w pozycji roboczej przed uruchomieniem silnika.

13) Nigdy nie montować metalowych elementów tnących.

14) Nigdy nie używać części zamiennych lub akcesoriów nie

dostarczonych lub zalecanych przez producenta.

15) Odłączyć maszynę od sieci elektrycznej przed kontrolą,

czyszczeniem lub pracą na maszynie oraz, gdy urządze

nie nie jest używane. 16) Zawsze upewnić się, że kanały powietrza chłodzenia są zawsze wolne od zanieczyszczeń.

17) Po każdym użytkowaniu, należy odłączyć maszynę od

sieci zasilającej oraz sprawdzić ewentualne uszkodzenia.

18) Przechowywać urządzenie z dala od dostępu dzieci.

19) Trymery na zasilanie z sieci powinny być naprawiane

tylko przez autoryzowane punkty naprawcze.

20) Używać tylko części zamiennych i akcesoriów zalecanych

1) Przeczytać uważnie instrukcję.

2) Zapoznać się dokładnie z systemem sterowania i właści

wym sposobem użytkowania urządzenia.

) Przed rozpoczęciem pracy sprawdzić czy kabel zasilający i przedłużacz na mają oznak zniszczenia lub zużycia.

4) Jeżeli przedłużacz zostanie uszkodzony podczas użycia,

należy natychmiast odłączyć go od sieci elektrycznej. NIE DOTYKAĆ KABLA ZANIM NIE ODŁĄCZY SIĘ PRZEDŁU

) Nigdy nie używać urządzenia, gdy przewody są uszko- dzone lub zużyte.

Ostrzeżenie: element tnący nadal się obraca nawet po wy-

98 ZALECENIA BEZPIECZEŃSTWA

3. ZALECENIA BEZPIECZEŃSTWAłączeniu silnika.

7) Trzymać przedłużacz z daleka od elementów tnących.

8) Zasilać kosiarkę dyferencjałem (RCD Residual Current

Device) prądem o natężeniu nie większym niż 30 mA.

• Jak pracować używając wykaszarki elektrycznej Podczas pracy, przyjąć pozycję stałą i stabilną i postę po wać ostroż

Unikać o ile to możliwe pracowania w obuwiu o podeszwach mokrych lub śliskich lub na terenach nierównych i stromych, które nie gwarantują stabilności operatora podczas pracy. – Nigdy nie biegać, tylko chodzić i zwracać uwagę na nie rów ności terenu i obecność ewentualnych przeszkód. – Ocenić potencjalne ryzyko związane z terenem i zastosować wszystkie niezbędne zabezpieczenia gwarantujące własne bez

pieczeństwo, w szczególności na zboc zach, terenach trudnych do przewidzenia, śliskich lub ruchomych. – Na zboczach pracować w kierunku prostopadłym do spadku, nigdy nie wchodząc lub nie schodząc, utrzymu jąc się zawsze jak najdalej od przyrządu tnącego. Maszyna nie może być używana przez osoby, które nie są w stanie trzymać ją silnie w dwóch rękach i/lub utrzymać się pewnie. Narzędzie nie może być używane przez więcej niż jedną osobę. Nigdy nie używać maszyny jeżeli użytkownik jest zmęczony lub źle się czuje, lub kiedy zażył lekarstwa, narkotyki, spożył alkohol czy inne substancje mogące zaburzyć jego reeks czy uwagę;

• Techniki używania wykaszarki elektrycznej Przestrzegać zawsze zaleceń bezpieczeństwa i stosować tech

niki przecinania najbardziej odpowiednie dla rodzaju wykonywanej pracy, zgodnie ze wskazówkami i przy kła dami przytoczonymi w instrukcji użytkowania (zobacz roz d ział 7).

• Bezpieczne posługiwanie się wykaszarką elektryczną

każdym razem, gdy potrzebne jest przestawienie lub przenosze- nie urządzenia, należy:

wyłączyć silnik, odczekać, aż zatrzyma się przyrząd tnący i odłą- czyć maszynę od sieci elektrycznej;

chwycić urządzenie jedynie za uchwyty i skierować przyr ząd tnący w kierunku przeciwnym do kierunku prze suwania się. Kiedy przewozi się urządzenie pojazdem samochodowym, na leży umieścić je w taki sposób, aby nie stanowiło za gro że nia dla nikogo i mocno je zablokować.

• Zalecenia dla początkujących Przed rozpoczęciem po raz pierwszy pracy koszenia, właściwym jest niezbędne zapoznanie się z maszyną i z najodpowiedniejszymi technikami cięcia, próbując trzy mać silnie maszynę i wykonywać ruchy wymagane podczas pracy.

Bezpieczeństwo miejsca pracy a) Utrzymywać w czystości miejsce pracy. Po wierz chnie brudne i nie uporządkowane ułatwiają powstawanie wypadków. b) Nie używać przyrządów elektrycznych w środowiskach narażonych na ryzyko wybuchu, w obecności łat wo za

palnych cieczy, gazów lub pyłów. Przyrządy e lektryczne wy- wołują iskrzenie, które może spowodować zapalenie się pyłów lub par.

Prowadzić prace z użyciem przyrządów elektrycz nych z dala od dzieci i osób postronnych. Nieuwaga mo że spowo- dować utratę kontroli nad tymi przyr zą dami.

2) Zabezpieczenia elektryczne

a) Wtyczka przyrządu elektrycznego musi pasować do gniazdka prądu elektrycznego. Nie zmieniać nigdy wtyczki. Nie stosować urządzeń zastępczych dla przyr ządów elek

trycznych wyposażonych w instalację uziemiającą. Wtyczki nie modykowane i odpowiednie do gniazdek w sieci zmniej- szają ryzyko wy stą pie nia porażenia prądem elektrycznym. b) Unikać kontaktu ciała z powierzchniami nie uziemionymi jak rury, grzejniki, kuchenki, lodówki. Ry zy ko porażenia prą- dem elektrycznym wzrasta wówczas, gdy ciało dotyka masy lub ziemi.

Nie wystawiać przyrządów elektrycznych na deszcz lub do mokrych pomieszczeń. Woda, która przedostaje się do przyrządu elektrycznego zwiększa ryzyko porażenia prądem elektrycznym. d) Nie używać przewodów niezgodnie z przeznaczeniem. Nie używać przewodu do transportowania pr zyr ządu, nie wy

ciągać wtyczki z gniazdka ciągnąc za przewód. Trzymać

zewód w oddaleniu od źró deł ciepła, oleju, ostrych na- rożników lub części bę dą cych w ruchu. Przewód zniszczony lub splątany zwięks za ryzyko porażenia prądem elektrycznym. e) Podczas użytkowania przyrządu elektrycznego na ze- wnątrz, należy używać przewodu odpowiedniego dla użyt- kowania na powietrzu. Użycie przewodu z przedłużaczem od- powiednim dla użytku zewnętrznego zmniejsza ryzyko porażenia prądem elektrycznym.

Jeżeli nie można uniknąć użycia przyrządu e lek trycznego w środowisku wilgotnym, należy używać wtyczki do sieci prądu elektrycznego zabezpieczonej wyłącznikiem różni

cowym (RCD-Residual Cur rent Device). Zastosowanie wy- łącznika RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste a) Należy uważać, kontrolować to wszystko co się wykonuje i wykazywać zdrowy rozsądek podczas użytkowania przy

rządu elektrycznego. Nie korzystać z pomocy przyrządu elektr ycznego wówczas, gdy jest się zmęczonym lub pod wpływem narko ty ków, alkoholu lub odurzających środ- ków me dyc znych. Moment nieuwagi podczas użytkowania przyr ządu elektrycznego może spowodować poważne osobiste obrażenia ciała. b) Używać odzieży ochronnej. Zakładać zawsze okulary ochronne. Użycie wyposażenia ochronnego takiego, jak ma

seczki przeciw pyłowe, obuwie anty poślizgowe, chełmy za- bezpieczające lub słuchawki ochrania jące narząd słuchu, to wszystko zmniejsza możliwość odniesienia bezpośrednich obrażeń ciała. c) Unikać przypadkowego uruchamiania. Upewnić się, że wyłącznik jest ustawiony w pozycji „OFF” przed włącze

niem wtyczki, uchwyceniem lub transportowaniem przy- rządu elektrycznego. Przenoszenie przyrządu elektrycznego

palcem umieszczonym na wyłączniku lub podłączanie go do gniazdka z wyłącznikiem ustawionym na pozycji “ON” ułatwia występowanie wypadków. d) Odłączyć jakikolwiek klucz lub narzędzie regulujące przed uruchomieniem przyrządu elektrycznego. Klucz lub narzę

dzie regulujące, które pozostanie w kontakcie z częścią wiru- jącą może spowodować możliwość odniesienia bezpośrednich obrażeń ciała. e) Nie tracić równowagi. Utrzymywać zawsze odpowiednią postawę i równowagę ciała. Umożliwi to lepszą kontrolę nad

ZALECENIA BEZPIECZEŃSTWA 99

PL– Przed dokręceniem śrub (5), ustawić właściwie uch- wy ty w stosunku do wałka obrotowego. – Dokręcić śruby (5) do końca tora.

2. MONTAŻ DRĄŻKA (Rys. 2)

– Popchnąć dolną część drążka (1) aż do momentu usłyszenia zatrzaśnięcia kołka ograniczającego (2) w otworze (3) drążka. Wprowadzenie może być uła- twione dzięki delikatnemu obrotowi dolnej części (1)

dwóch kierunkach; całkowite wprowadzenie jest rozpoznawalne po tym, że kołek (2) musi całkowicie wystawać z otworu (3). – Po zakończeniu wprowadzenia, dokręcić do końca pokrętło (4).

3. MONTAŻ OBUDOWY (Rys. 3)

OSTRZEŻENIE! Obudowa musi być popraw- nie montowana dla spełnienia wymogów bezpie- czeństwa i prawidłowego ustawienia noża obcina- jącego żyłkę.

Zamontować zabezpieczenie (1) przymocowując je za pomocą czterech śrub (2) WAŻNE Po połączeniu, obudowa musi być zawsze zamontowana. OSTRZEŻENIE! Zwracać szczególną uwagę na montaż składników, aby nie zmniejszać bezpie- czeństwa i sprawności urządzenia; w wypadku wąt pliwości skontaktować się z waszym Sprze dawcą. OSTRZEŻENIE! Upewnić się, że urządzenie nie jest podłączone do gniazdka prądu. OSTRZEŻENIE! Rozpakowanie i dokończenie montażu musi być wykonane na równym i twar dym podłożu, z wystarczającą przestrzenią na po ruszanie maszyny i zdjęcie opakowania, korzysta

jąc zawsze z odpowiednich przyrządów. Usuwa nie opakowania musi być przeprowadzane zgod- nie z aktualnymi lokalnymi przepisami.

1. MONTAŻ UCHWYTU PRZEDNIEGO (Rys. 1)

– Umieścić dolną część (3) z barierą na rurze prze

Zamontować uchwyt przedni (4) za pomocą śrub (5).

pracą przyrządu elektrycznego w nieprzewidzianych sytuacjach. f) Ubierać się w odpowiedni sposób. Nie zakładać sze ro kich ubrań lub wiszącej biżuterii. Utrzymywać wło sy, ubranie i rękawice w odpowiedniej odległości od części ruchomych przyrządu. Ubrania powiewne, wisząca biżuteria lub długie włosy mogą zostać wkrę co ne przez ruchome części przyrządu. g) Jeśli obecne są przyrządy do podłączenia do urządzeń do wchłaniania i gromadzenia kurzu, upewnić się, że są one po dłączone i właściwie stosowane. Korzystanie z tych ur ząd zeń może ograniczyć ryzyko związane z obecnością kurzu.

4) Użytkowanie i zabezpieczanie przyrządu

Nie przeciążać przyrządu elektrycznego. Używać przyr ząd elektryczny odpowiedni dla wykonywanej pra cy. Odpo- wiedni przyrząd elektryczny wykona pracę le piej i w sposób bardziej bezpieczny przy szybkości, dla której został zaprojek- towany.

Nie używać przyrządu elektrycznego, jeżeli wyłącznik nie jest w stanie go regularnie włączyć lub wyłączyć. Przyrząd elektryczny, który nie może być włączony za pomocą wyłącznika jest niebezpieczny i musi być zreperowany. c) Wyjąć wtyczkę z gniazdka sieci elektrycznej przed wyko

naniem każdej regulacji lub zmiany akcesoriów, lub przed

dłożeniem przyrządu elektrycznego. Te metody zabez- pieczające zmniejszają ryzyko przypadkowego włączenia się przyrządu elektrycznego.

Przechowywać nie używane przyrządy elektryczne z dala od dzieci i nie pozwalać na użytkowanie tych przyrządów elektrycznych przez osoby, które nie znają tych urządzeń oraz instrukcji ich obsługiwania. Przyrządy elektryczne są niebezpieczne w rękach niedoświadczonych użytkowników. e) Dbać o konserwację przyrządów elektrycznych. Sprawd- zać czy części ruchome są ustawione liniowo i posiadają swobodę ruchu, czy nie ma pęk nię tych części lub jakichś innych warunków, które mo g ły by wpływać na funkcjono

wanie przyrządu e lek tryc znego. W przypadku uszkodzeń, przyrząd elek trycz ny musi być naprawiony przed powtór- nym użyciem. Wiele wypadków jest spowodowanych niedo- stateczną konserwacją.

Przechowywać naostrzone i czyste elementy tnące. Odpo- wiednia konserwacja elementów do cięcia, z ostrzami dobrze naostrzonymi, powoduje, że są mniej podatne na zacięcia i ła- twiejsze do kontrolowania.

Używać przyrząd elektryczny i odpowiednie akcesoria zgodnie z przedstawionymi instrukcjami, pa mię tając o warunkach pracy i rodzaju pracy do wykonania. Użycie przyrządu elektrycznego do czyn ności odmiennych od tych prze

widzianych może spowodować powstanie sytuacji zagrożenia.

Pomoc techniczna a) Należy naprawiać przyrządy elektryczne przez wy k- walikowany personel, wykorzystując tylko oryginalne części zamienne. Pozwoli to na zachowanie bezpieczeństwa działania narzędzia elektrycznego.2. POŁĄCZENIA ELEKTRYCZNE ZAGROŻENIE! Wilgoć i elektryczność wy kluc zają się. – Manipulowanie i podłączanie przewodów elek tryc z nych muszą być wykonywane na sucho. – Nigdy nie dotykać gniazdka prądu lub przewodu z mokrym obszarem (kałuża mokry teren). Przewody przedłużacza muszą być jakości nie niższej niż typ H07RN-F lub H07VV-F o minimalnym przekroju 1,5 mm

i o zalecanej długości maksymalnej 30 m. Nie trzymać przewodu zwiniętego podczas pracy, w celu uniknięcia przegrzania się go. ZAGROŻENIE! Stałe podłączenie jakiegokol- wiek aparatu elektrycznego do sieci elektrycznej budyn ku musi być wykonane przez wykwalikowa- nego elektryka, zgodnie z obowiązującymi przepi- sami. Nieprawidłowe podłączenie może spo

dować poważne szkody osobiste, wraz ze śmiercią.

1. KONTROLA URZĄDZENIA

OSTRZEŻENIE! Upewnić się, że urządzenie nie jest podłączone do gniazdka prądu. Przed rozpoczęciem pracy należy: – sprawdzić czy napięcie i częstotliwość sieci elek

trycznej odpowiadają tym oznaczonym w “Tabliczce znamionowej” (patrz rozdz. 1 - 11.8).

sprawdzić czy rączka wyłącznika i przycisk bezpie

czeństwa będą posiadały swobodę ruchu, bez ko- nieczności użycia siły i czy po ich zwolnieniu wrócą automatycznie i szybko do pozycji neutralnej; – sprawdzić aby przycisk wyłącznika musi pozostać zablokowany, jeżeli nie zostaje naciśnięty (odbloko

wany) przycisk awaryjny; – sprawdzić czy nie są zapchane przejścia powietrza chłodzącego; – sprawdzić czy przewód zasilania i przedłużacz nie są uszkodzone; – sprawdzić czy uchwyty i osłony maszyny będą czyste i suche, właściwie zamontowane i stabilnie przymo

sprawdzić czy nie są uszkodzone przyrządy tnące i obudowy; – sprawdzić czy maszyna nie wykazuje oznak zuży

cia lub uszkodzeń spowodowanych uderzeniami lub innymi przypadkami oraz przeprowadzić niezbędne naprawy. PRZYGOTOWANIE DO PRACY / URUCHOMIENIE - ZATRZYMANIE SILNIKA 101

UWAGA Zwal nia jąc wyłącznik, przycisk awaryjny się odblokowuje i silnik się zatrzymuje. ZATRZYMANIE SILNIKA (Rys. 4) W celu zatrzymania silnika: – Zwolnić wyłącznik (6). – Odłączyć NAJPIERW przedłużacz (3) z gniazdka prądu (4) a NASTE˛PNIE przewód zasilania (2) urzą

dzenia od przedłużacza (3). URUCHOMIENIE SILNIKA (Rys. 4) Przed uruchomieniem silnika: – Zaczepić przewód przedłużacza (1) do blokady przewodu znajdującej się na tylnym uchwycie. – Połączyć NAJPIERW wtyczkę przewodu zasilania (2) z przedłużaczem (3) a NASTE˛PNIE przedłużacz z gniazdkiem prądu (4). W celu rozruchu silnika: – Uchwycić mocno urządzenie dwiema rękami. – Nacisnąć przycisk awaryjny (5) i uruchomić wyłącz

6. URUCHOMIENIE - ZATRZYMANIE SILNIKAOSTRZEŻENIE!

Przedłużone poddawanie się wibracjom może spowodować zranienia i za bur zenia neurologicznonaczyniowe (znane rów nież jako “fenomen Raynauda” lub “biała ręka”) prze de wszystkim u cierpiących na zaburzenia krą żenia. Oznaki mogą dotyczyć rąk, nadgarstków o raz pal

ców i charakteryzują się utratą czucia, mro wieniem, świerzbieniem, bólem, utratą barwy lub zmienioną strukturą skóry. Efekty te mogą ulec wzmożeniu wskutek niskiej temperatury otoczenia i/lub zbyt mocny uścisk uchwytu. Przy pojawieniu się tych oznak należy zredukować czas użytkowania ma

szyny i skonsultować się z lekarzem.

OSTRZEŻENIE! Podczas pracy, maszyna musi być zawsze trzymana mocno dwoma rękami, trzymając zespół tnący poniżej poziomu pasa. Głowica trzymająca drut może ścinać trawę wysoką i porosty nie drewnopochodne w pobliżu ogrodzeń, mu- rów, fundamentów, chodników, wokół drzew itp., lub przy kompletnym czyszczeniu jednej specjalnej części ogrodu. OSTRZEŻENIE! Dla tej maszyny jest zabro- nione użycie ostrzy metalowych lub sztywnych ja- kiegokolwiek typu.

UŻYTKOWANIE ZAWIESIA (Rys. 5) OSTRZEŻENIE! Maszyna podczas użytkowa- nia musi być cały czas zaczepiona do właściwie założonego zawieszenia.Należy często sprawdzać efektywność szybkiego rozłączania, aby umożliwić łatwość uwolnienia maszyny z podtrzymujących ją pasów w przypadku zagrożenia. Zawieszenie musi być założone przed zaczepieniem maszyny na odpowiednich zaczepach i pasy muszą być wyregulowane odpowiednio do wzrostu i budowy operatora. Pas (1) musi przechodzić nad lewą łopatką, w kierunku prawego boku. Przymocować zaczep sprężynowy (2) do odpowied

niego złącza (3) umieszczonego na rurze zasilającej.

TECHNIKI PRACY OSTRZEŻENIE! Używać TYLKO drutu nylono- wego. Użycie drutów metalowych, drutów metalo- OSTRZEŻENIE! Dla bezpieczeństwa waszego i innych osób:

1) Nie zapominać, iż operator lub użytkownik jest

odpowiedzialny za wypadki lub nieprzewidziane okoliczności w stosunku do osób postronnych lub ich stanu posiadania.

2) Zakładać odpowiednią odzież podczas pracy.

Wasz Sprzedawca może dostarczyć wam infor

macji dotyczących najbardziej odpowiedniego spr zętu ochronnego w celu zapewnieniem bez- pieczeństwa podczas pracy.

Sprawdzić dokładnie całą przestrzeń do pracy i usunąć to wszystko, co mogłoby zostać odrzu- cone przez maszynę lub spowodować uszko- dzenie części tnącej maszyny (kamienie, gałę- zie, druty stalowe, kości itp.).

Używać blokady przewodu w ce lu uniknięcia przypadkowego odłączenia się prze wodu, gwa- rantując jednocześnie pra wid ło we usadzenie w gniazdku bez forsowania. Nig dy nie dotykać przewodu elektrycznego pod na pię ciem lub, gdy ma złą izolację.

5) Zwracać uwagę na prawdopodobne upadanie

materiału wyrzucanego przez przyrząd tnący.

6) Zatrzymać silnik i odłączyć urządzenie z sieci

elektrycznej: – jeśli urządzenie zacznie drgać w nie pra wid ło wy sposób: w takim wypadku natychmiast zna leźć przyczynę drgań i zadbać o wykona

nie koniecznego przeglądu w Specjalistyc

nym serwisie; – za każdym razem, kiedy urządzenie jest pozo

stawione bez nadzoru; WAŻNE Pamiętać zawsze, że wykaszar ka elektryczna użytkowana w niewłaściwy sposób, może zakłócać spokój innym osobom. Dla po

szanowania innych osób i środowiska naturalnego na- leży: – Unikać używania maszyny w miejscach i godzinach, w których praca może zakłócać spokój. – Przestrzegać skrupulatnie lokalnych przepisów doty- czących usuwania materiału pozostałego po cięciu.

Dla uniknięcia ryzyka wywołania pożaru nie wolno po- zostawiać maszyny z rozgrzanym silnikiem po między liśćmi lub suchą trawą. – Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania zniszczonych części czy ja

kichkolwiek innych elementów zanieczyszczających środowisko.

7. UŻYTKOWANIE URZĄDZENIAPamiętać, że nylonowy drut może przecinać lub uszka-

dzać małe krzaki i że uderzenie nylonowego drutu w pnie krzaków lub drzew z miękką korą może spowodo- wać poważne uszkodzenie rośliny.

Regulacja długości drutu podczas pracy (Rys. 9) Maszyna ta wyposażona jest w głowicę „Uderzaj i Idź” (Tap & Go). Dla wydania nowego kawałka żyłki należy uderzyć gło

wicą w ziemię przy uruchomionym silniku; żyłka wydo- będzie się automatycznie, a nóż obetnie część będącą w nadmiarze. Gdyby żyłka nie wyszła w odpowiedniej długości:

zatrzymać silnik i odłączyć przedłużacz od sieci elek

nacisnąć do oporu głowicę i pociągnąć energicznie końce żyłki, do wymaganej długości. Jeżeli żyłka się skończyła należy wymienić szpulkę. OSTRZEŻENIE! Po każdym działaniu do tyc zą cym głowicy trzymającej drut, należy zawsze przed uruchomieniem silnika, pozostawić maszynę w ustawieniu roboczym.

4. ZAKOŃCZENIE PRACY

Po zakończeniu pracy: – Zatrzymać silnik jak wskazano wcześniej (Rozdz. 6). OSTRZEŻENIE! Przed odprowadzeniemęur ządze nia do jakiegokolwiek pomieszczenia odcze- kać, aż silnik ochłodzi się.

celu obniżenia ryzyka pożaru, oczyścić urządze- nie z pozostałości trawy, liści lub nadmiaru smaru; nie pozostawiać wewnątrz pomieszczenia zbiorni- ków wypełnionych skoszonym materiałem. wych w otulinie plastykowej i/lub nieodpowiednich do głowicy, mogą powodować poważne skalecze- nia i zranienia. Podczas użytkowania, należy okresowo wyłączyć silnik usunąć resztki trawy, które oplatają maszynę, aby unik- nąć przegrzania spowodowanego przez trawę zaklesz- czającą się pod obudową. Zakleszczoną trawę należy usunąć śrubokrętem. OSTRZEŻENIE! Nie używać maszyny do za mia tania, nachylając głowicę trzymającą drut. Moc silnika może spowodować wyrzucanie odłamków i małych kamieni na odległość 15 metrów lub więcej, powodując szkody i prowokując zranienia osób.

• Ścinanie w ruchu (Koszenie) (Rys. 6) Postępować do przodu regularnie, wykonując ruchy łu- kowe podobne do tradycyjnego koszenia kosą, trzyma- jąc urządzenie tnące równolegle do terenu. Próbować najpierw ścinać na odpowiedniej wysokości na małej powierzchni, aby później uzyskać jednakową wysokość ścinania poprzez trzymanie gło wicy trzyma- jącej drut w stałej odległości od terenu. Przy koszeniu trudniejszym, może być przydatne na- chylenie o około 30˚ w lewo głowicy tnącej z drutem nylonowym. OSTRZEŻENIE! Nie pracować tym sposobem, jeżeli istnieje możliwość wyrzucania przedmiotów, które mogą zranić osoby, zwierzęta lub spowodo- wać szkody.

Ścinanie w pobliżu ogrodzeń / fundamentów (Rys. 7) Przybliżać powoli głowicę trzymająca drut do ogrodzeń, palików, skał, murów itp., unikając silnego uderzenia. Jeżeli drut uderzy w znaczącą przeszkodę może ulec zerwaniu lub zniszczeniu; jeżeli pozostanie zaplątany w ogrodzeniu może gwałtownie się przerwać. W każ dym razie, ścinanie w pobliżu chodników, fundamen tów, murów itp., może powodować szybsze zniszczenie drutu od zużycia normalnego.

• Ścinanie wokół drzew (Rys. 8) Przechodzić wokół drzew z lewej strony na prawo, zbli- żając się powoli do pni w taki sposób, aby nie u der zyć drutem o drzewo, utrzymując głowicę tr zy ma ją cą drut lekko nachyloną do przodu.

PLostrzenie przy pomocy płaskiego pilnika starając się za- chować oryginalny kąt cięcia.

Ponownie zamontować nóż do zabezpieczenia.

4. PRZEWODY ELEKTRYCZNE

OSTRZEŻENIE! Sprawdzać okresowo stan przewodów elektrycznych i wymienić je, gdy są znisz

czone lub, gdy ich izolacja okaże się uszkodzona. Jeżeli kabel zasilający maszyny jest uszkodzony, musi on zostać wymieniony przez producenta, przez serwis tech- niczny lub przez osobę o odpowiednich kwalikacjach.

Każda operacja konserwacyjna nie zawarta w tej instrukcji może zostać przeprowadzona tylko i wyłącznie przez wa

szego Sprzedawcę. Zabiegi pr zeprowadzane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę wszystkich udzie- lonych gwarancji.

Po każdorazowym zakończeniu pracy, wyczyścić dokład

nie z kurzu i odpadków, naprawić lub wymienić uszkodzone części.

szyna musi być przechowywana w suchym miejscu, zabezpieczona przed niepogodą i z dala od miejsca prze- bywania dzieci. OSTRZEŻENIE! Dla bezpieczeństwa waszego i innych osób: – Po każdym użytkowaniu, należy odłączyć mas zynę od sieci zasilającej oraz sprawdzić ewentualne uszkodzenia. – Właściwa konserwacja jest podstawowym elemen- tem dla zachowania z upływem czasu wy daj ności i bezpieczeństwa użytkowania ur ząd zenia. – Utrzymywać dokręcone śruby i nakrętki, aby być pewnym, iż maszyna znajduje się zawsze w stanie gotowym do bezpiecznej eksploatacji. – Nigdy nie używać maszyny, gdy jej części składowe są zużyte lub uszkodzone. Części uszkodzone mu

szą być wymienione, nigdy nie naprawiane.

Należy stosować wyłącznie oryginalne części za- mienne. Części zamienne o nieodpowiedniej jakości mogą uszkodzić urządzenie lub stanowić zagroże- nie bezpieczeństwa użytkownika. OSTRZEŻENIE! Podczas czynności konserwa- cyjnych, odłączyć urządzenie z sieci elektrycznej.

Aby uniknąć przegrzania się i uszkodzenia silnika, krat ki za

ysające powietrze do ochładzania muszą być zawsze utrzymane w czystości i wolne od trocin i od padków.

2. WYMIANA SZPULKI GŁOWICY (Rys. 10)

– Postępować w kolejności wskazanej na rysunku.

3. OSTRZENIE NOŻA PRZECINAJĄCEGO DRUT

(Rys. 11) – Wyciągnąć z obudowy (2), za pomocą szczypiec, nóż przecinający drut nylonowy (1). – Zamocować nóż przecinający drut w uchwycie i wykonać Tabela zawiera listę wszystkich dostępnych ak ce so riów, ze wskazaniem tych, które używane są na poszc - zególnych maszynach, oznaczonych symbolem

OSTRZEŻENIE! Biorąc pod uwagę fakt, że wy bór, zastosowanie i użycie osprzętu do zamon- towania w różnych typologiach stosowania są

czyn nościami, które użytkownik wykonuje przy całkowitej autonomii swojego uznania, stąd odpo- wiedzialność spada na niego za jakiekolwiek szko- dy wynikające z tych czynności. W przypadku wątpliwości lub niewystarczającej znajomości spe- cyki danego osprzętu, należy skontaktować się z

sprzedawcą lub ze specjalistycznym centrum ogrodniczym.

6) Zastavte motor a odpojte stroj od elektric-

Deklaracja zgodności WE (Dyrektywa maszynowa 2006/42/ WE, Załącznik II, część A) 1. Spółka

2. Oświadcza na własną odpowiedzialność, że

maszyna: Przycinarka do trawy/przycinarka krawędziowa do trawy elektryczna trzymana w rękach / cięcie trawy a) Typ / Model podstawowy b) Model komercyjny c) Rok produkcji d) Numer seryjny e) Silnik: elektryczny

3. Spełnia podstawowe wymogi następujących

Dyrektyw: f) Jednostka certyfikująca g) Badanie typu WE 4. Odniesienie do Norm zharmonizowanych i) Zmierzony poziom mocy akustycznej j) Gwarantowany poziom mocy akustycznej k) Szerokość cięcia q) Osoba upoważniona do zredagowania Dokumentacji technicznej: r) Miejscowość i data
