ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PS1003E EGO

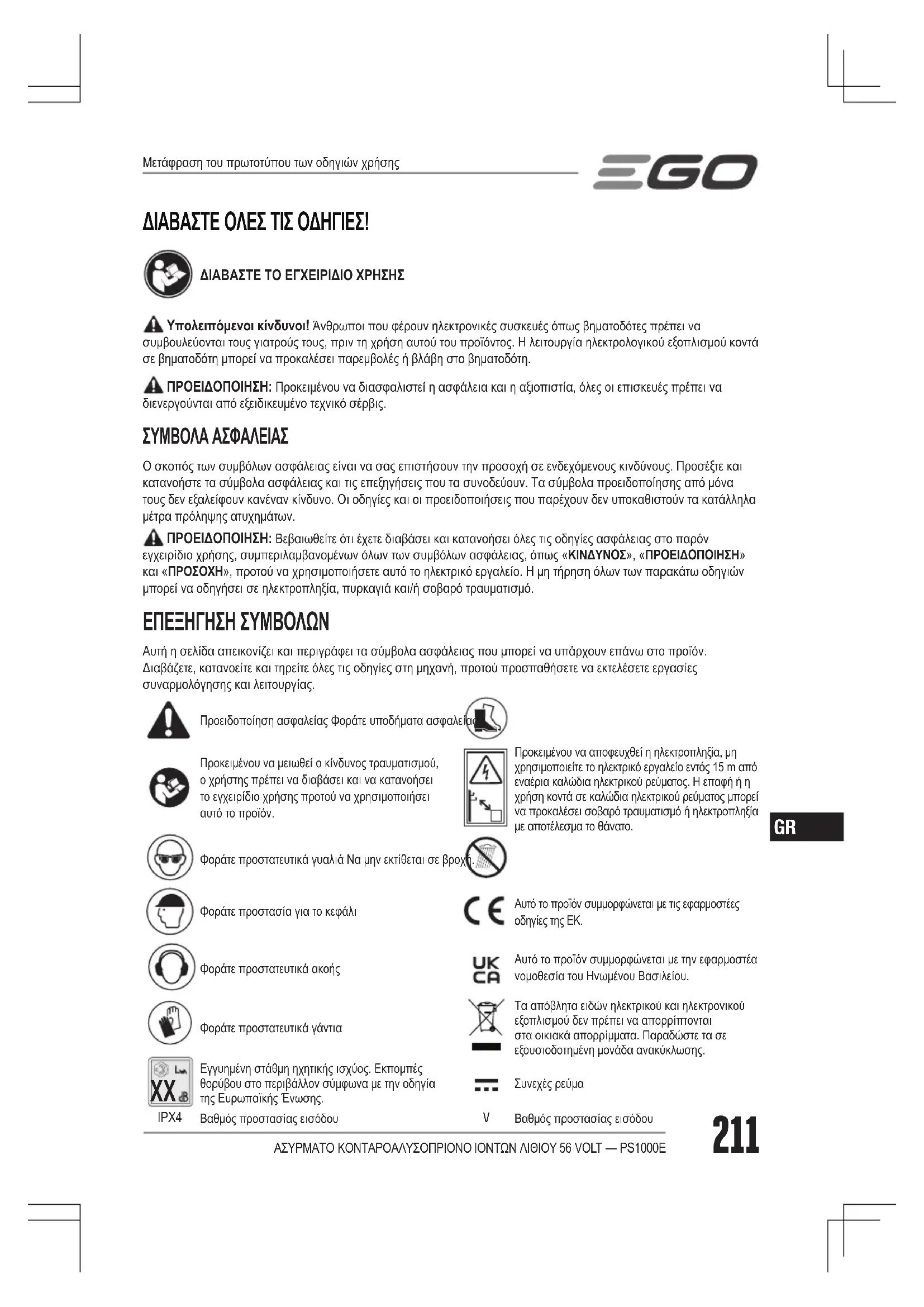

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ! ΔΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Υπολειπόμενοι κίνδυνοι! Άνθρωποι που φέρουν ηλεκτρονικές συσκευές όπως βηματοδότες πρέπει να συμβουλεύονται τους γιατρούς τους, πριν τη χρήση αυτού του προϊόντος. Η λειτουργία ηλεκτρολογικού εξοπλισμού κοντά σε βηματοδότη μπορεί να προκαλέσει παρεμβολές ή βλάβη στο βηματοδότη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προκειμένου να διασφαλιστεί η ασφάλεια και η αξιοπιστία, όλες οι επισκευές πρέπει να διενεργούνται από εξειδικευμένο τεχνικό σέρβις. ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ Ο σκοπός των συμβόλων ασφάλειας είναι να σας επιστήσουν την προσοχή σε ενδεχόμενους κινδύνους. Προσέξτε και κατανοήστε τα σύμβολα ασφάλειας και τις επεξηγήσεις που τα συνοδεύουν. Τα σύμβολα προειδοποίησης από μόνα τους δεν εξαλείφουν κανέναν κίνδυνο. Οι οδηγίες και οι προειδοποιήσεις που παρέχουν δεν υποκαθιστούν τα κατάλληλα μέτρα πρόληψης ατυχημάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει όλες τις οδηγίες ασφάλειας στο παρόν εγχειρίδιο χρήσης, συμπεριλαμβανομένων όλων των συμβόλων ασφάλειας, όπως «ΚΙΝΔΥΝΟΣ», «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» και «ΠΡΟΣΟΧΗ», προτού να χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των παρακάτω οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. ΕΠΕΞΗΓΗΣΗ ΣΥΜΒΟΛΩΝ Αυτή η σελίδα απεικονίζει και περιγράφει τα σύμβολα ασφάλειας που μπορεί να υπάρχουν επάνω στο προϊόν. Διαβάζετε, κατανοείτε και τηρείτε όλες τις οδηγίες στη μηχανή, προτού προσπαθήσετε να εκτελέσετε εργασίες συναρμολόγησης και λειτουργίας. Προειδοποίηση ασφαλείας Φοράτε υποδήματα ασφαλείαςΠροκειμένου να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει και να κατανοήσει το εγχειρίδιο χρήσης προτού να χρησιμοποιήσει αυτό το προϊόν.Προκειμένου να αποφευχθεί η ηλεκτροπληξία, μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εντός 15 m από εναέρια καλώδια ηλεκτρικού ρεύματος. Η επαφή ή η χρήση κοντά σε καλώδια ηλεκτρικού ρεύματος μπορεί να προκαλέσει σοβαρό τραυματισμό ή ηλεκτροπληξία με αποτέλεσμα το θάνατο.Φοράτε προστατευτικά γυαλιά Να μην εκτίθεται σε βροχή.Φοράτε προστασία για το κεφάλιΑυτό το προϊόν συμμορφώνεται με τις εφαρμοστέες οδηγίες της ΕΚ.Φοράτε προστατευτικά ακοήςΑυτό το προϊόν συμμορφώνεται με την εφαρμοστέα νομοθεσία του Ηνωμένου Βασιλείου.Φοράτε προστατευτικά γάντιαΤα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα. Παραδώστε τα σε εξουσιοδοτημένη μονάδα ανακύκλωσης.

Εγγυημένη στάθμη ηχητικής ισχύος. Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την οδηγία της Ευρωπαϊκής Ένωσης.Συνεχές ρεύμα IPX4 Βαθμός προστασίας εισόδου Βαθμός προστασίας εισόδουΜετάφραση του πρωτοτύπου των οδηγιών χρήσηςΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E212

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Ονομαστική τάση56 V Μήκος οδηγητικής μπάρας 25cmΒήμα αλυσίδας 6,4 mm (1/4’’)Ένδειξη αλυσίδας 1,1 mm (0.043’’)Χωρητικότητα ρεζερβουάρ λαδιού80 mlΑριθμός συνδέσμων οδηγού αλυσίδας Μήκος ηλεκτρικού εργαλείου (χωρίς κοντάρι επέκτασης)Μέγ. 292 cm Min. 233 cmΣυνιστώμενη θερμοκρασία λειτουργίαςNuo –15°C iki 40°CΣυνιστώμενη θερμοκρασία αποθήκευσηςNuo –20°C iki 70°CΣυνιστώμενη θερμοκρασία φόρτισηςNuo 5°C iki 40°CΒάρος (χωρίς συστοιχία μπαταριών, θήκη αλυσίδας)4,25 kgΜετρημένη στάθμη ηχητικής ισχύος L 97 dB(A) K=2,5 dB(A)Στάθμη ηχητικής πίεσης στη θέση εργασίας L 82 dB(A) K=3 dB(A)Εγγυημένη στάθμη ηχητικής ισχύος L (κατά 2000/14/ΕΚ)100 dB(A)Δόνηση a Χειρολαβή μπροστινής υποβοήθησης1,19 м/s

K=1,5 м/s Πίσω χειρολαβή1,01 м/s

◾ Η δηλωθείσα συνολική τιμή κραδασμών έχει μετρηθεί σύμφωνα με πρότυπη μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ◾ Η αναφερόμενη συνολική τιμή κραδασμών μπορεί να χρησιμοποιηθεί, επίσης, για προκαταρκτική αξιολόγηση έκθεσης. ΕΙΔΟΠΟΙΗΣΗ: Οι εκπομπές κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρουν από τη δηλωμένη τιμή στην οποία χρησιμοποιείται το εργαλείο. Για την προστασία του χειριστή, πρέπει να χρησιμοποιούνται γάντια και προστασία της ακοής στις πραγματικές συνθήκες χρήσης.

ΓΝΩΡΙΣΤΕ ΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΣΑΣ (Εικ. Α1)

1. Κουμπί για γρήγορη ρύθμιση της τάνυσης

2. Προβολέας εργασίας LED

4. Κρίκος ιμάντα ώμου

5. Κοντάρι επέκτασης

6. Κουμπί απασφάλισης

7. Διακόπτης σκανδάλη

9. Κουμπί αποδέσμευσης συστοιχίας μπαταριών

10. Χειρολαβή μπροστινής υποβοήθησης

11. Μοχλός γρήγορης αποδέσμευσης

12. Τηλεσκοπικό κοντάρι

14. Καπάκι ρεζερβουάρ λαδιού

15. Ρεζερβουάρ λαδιού

16. Ακμές τεμαχισμού

18. Αλυσίδα πριονιού

ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΣΥΣΚΕΥΑΣΙΑΣ (Εικ. A1) Προτεινόμενη μπάρα και αλυσίδα για αυτό το κονταροαλυσοπρίονο ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ ΑΡΙΘΜΟΣ ΜΟΝΤΕΛΟΥΟδηγητική μπάρα AG1000Q, AG1200QΑλυσίδα πριονιού AC1000Q, AC1200Q ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σε περίπτωση που κάποια από τα εξαρτήματα έχουν υποστεί ζημιά ή λείπουν, μη χρησιμοποιήσετε το προϊόν, μέχρι να αντικατασταθούν. Η χρήση αυτού του προϊόντος με φθαρμένα ή ελλιπή εξαρτήματα μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιχειρήσετε να τροποποιήσετε αυτό το προϊόν ή να δημιουργήσετε εξαρτήματα που δεν συνιστώνται για χρήση με αυτό το προϊόν. Κάθε παρόμοια μετατροπή ή τροποποίησηΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E 213

συνιστά κακή χρήση και μπορεί να δημιουργήσει επικίνδυνες καταστάσεις με επακόλουθο τον σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρείτε πάντα τη συστοιχία μπαταριών από το προϊόν, όταν συναρμολογείτε εξαρτήματα, κάνετε ρυθμίσεις, πραγματοποιείτε καθαρισμό ή όταν το προϊόν δε χρησιμοποιείται. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΟΔΗΓΗΤΙΚΗΣ ΜΠΑΡΑΣ ΚΑΙ

1. Τοποθετήστε το κονταροαλυσοπρίονο σε μια

σταθερή, επίπεδη επιφάνεια, έτσι ώστε το πλευρικό κάλυμμα να είναι στραμμένο προς τα πάνω.

2. Φοράτε γάντια. Αφαιρέστε το πλευρικό κάλυμμα (Εικ.

3. Απλώστε τη νέα αλυσίδα σε μια θηλιά σε μια επίπεδη

επιφάνεια και ισιώστε οποιεσδήποτε διπλώσεις.

4. Τοποθετήστε το σύνδεσμο οδηγού αλυσίδας στην

εγκοπή οδηγητικής μπάρας. Τοποθετήστε την αλυσίδα με τέτοιον τρόπο, ώστε να υπάρχει ένας βρόχος στο πίσω μέρος της οδηγητικής μπάρας (Εικ. C). C-1 Σύνδεσμοι οδηγού αλυσίδας C-2 Εγκοπή οδηγητικής μπάρας

5. Κρατήστε την αλυσίδα στην θέση της πάνω στην

οδηγητική μπάρα και τοποθετήστε το βρόχο γύρω από τον οδοντωτό τροχό του κονταροαλυσοπρίονου. ΕΙΔΟΠΟΙΗΣΗ: Στο περίβλημα του εργαλείου είναι χαραγμένο ένα μικρό βέλος κατεύθυνσης και ένας κόφτης (Εικ. D). Κατά την τοποθέτηση της αλυσίδας πάνω στην οδηγητική μπάρα, βεβαιωθείτε ότι μετά την τοποθέτηση της οδηγητικής μπάρας η κατεύθυνση της αλυσίδας αντιστοιχεί σε εκείνη που έχει το βέλος κατεύθυνσης περιστροφής πάνω στο περίβλημα του εργαλείου και ότι το σχήμα των κοπτών στην κορυφή της οδηγητικής μπάρας είναι το ίδιο με εκείνο του κοπτικού στο περίβλημα. Εάν τα βέλη έχουν αντίθετες κατευθύνσεις, συναρμολογήστε ξανά την αλυσίδα στην οδηγητική μπάρα, ώστε τα βέλη να έχουν την ίδια κατεύθυνση. Η οδηγητική μπάρα πρέπει να τοποθετείται με την πλάκα ρύθμισης στραμμένη μακριά από το περίβλημα.

6. Διατηρήστε την μπάρα και την αλυσίδα παράλληλα

με την επιφάνεια τοποθέτησης. Προσαρτήστε το πλευρικό κάλυμμα στο περίβλημα, έτσι ώστε οι οπές/πείροι και η οπή του μπουλονιού/σπειρώματος στερέωσης να είναι σωστά ευθυγραμμισμένες μεταξύ τους (Εικ. E). Πιέστε το πλευρικό κάλυμμα προς το περίβλημα και, στη συνέχεια, περιστρέψτε πλήρως δεξιόστροφα το κουμπί για γρήγορη ρύθμιση της τάνυσης αλυσίδας. Το έκκεντρο γρανάζι μέσα στο πλευρικό κάλυμμα έχει σχεδιαστεί ώστε να διασφαλίζει ότι η αλυσίδα δεν θα τανυθεί υπερβολικά. ΣΗΜΕΙΩΣΗ: Εάν η αλυσίδα χαλαρώσει, περιστρέψτε το κουμπί για γρήγορη ρύθμιση της τάνυσης αλυσίδας αριστερόστροφα κατά τουλάχιστον μία στροφή και, στη συνέχεια, συσφίξτε το κουμπί πλήρως.

7. Περιστρέψτε την αλυσίδα με το χέρι για να ελέγξετε

εάν είναι σωστά συναρμολογημένη χωρίς να μαγκώνει. Στην αντίθετη περίπτωση, συναρμολογήστε εκ νέου την αλυσίδα και την μπάρα. ΣΥΝΔΕΣΗ ΤΟΥ ΠΡΟΣΑΡΤΗΜΑΤΟΣ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟΥ ΣΤΗΝ ΚΙΝΗΤΗΡΙΑ

Αυτό το κονταροαλυσοπρίονο αποτελείται από ένα προσάρτημα κονταροαλυσοπρίονου και την κινητήρια κεφαλή (Εικ. F). F-1 Προσάρτημα κονταροαλυσοπρίονου F-2 Κινητήρια κεφαλή ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην προσαρτάτε ή ρυθμίζετε το προσάρτημα κονταροαλυσοπρίονου ενώ λειτουργεί η κινητήρια κεφαλή ή με τοποθετημένη τη συστοιχία μπαταριών. Εάν δε σβήσετε τον κινητήρα και δεν αφαιρέσετε τη συστοιχία μπαταριών, ενδέχεται να προκληθεί σοβαρός τραυματισμός. Το προσάρτημα κονταροαλυσοπρίονου συνδέεται στην κινητήρια κεφαλή μέσω μιας συσκευής ζεύξης.

1. Σβήστε τον κινητήρα και αφαιρέστε τη συστοιχία

2. Λασκάρετε την πεταλούδα.

3. Ευθυγραμμίστε το βέλος στον άξονα του

κονταροαλυσοπρίονου με το βέλος στη συσκευή ζεύξης και πιέστε τον άξονα του κονταροαλυσοπρίονου μέσα στη συσκευή ζεύξης, ώσπου να ακούσετε «κλικ», που υποδηλώνει ότι ο άξονας του κονταροαλυσοπρίονου έχει τοποθετηθεί στη θέση του (Εικ. G). G-1

G-3 Βέλος στη συσκευή

G-4 Βέλος στον άξονα του κονταροα- λυσοπρίονου

4. Τραβήξτε τον άξονα του προσαρτήματος για να

βεβαιωθείτε ότι έχει κλειδώσει με ασφάλεια μέσα στη συσκευή ζεύξης. Εάν όχι, περιστρέψτε τον άξονα του κονταροαλυσοπρίονου από τη μια πλευρά στην άλλη στη συσκευή ζεύξης, ώσπου να κουμπώσει στη θέση του.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E214

5. Σφίξτε με ασφάλεια την πεταλούδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πεταλούδα είναι συσφιγμένη πλήρως προτού να θέσετε σε λειτουργία τον εξοπλισμό. Ελέγχετε τακτικά τη σύσφιξη κατά τη διάρκεια της χρήσης, για την αποφυγή σοβαρού τραυματισμού. ΣΥΝΔΕΣΗ ΤΟΥ ΚΟΝΤΑΡΙΟΥ ΕΠΕΚΤΑΣΗΣ ΜΕΤΑΞΥ ΤΗΣ ΚΙΝΗΤΗΡΙΑΣ ΚΕΦΑΛΗΣ ΚΑΙ ΤΟΥ ΠΡΟΣΑΡΤΗΜΑΤΟΣ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟΥ (Αριθ. μοντέλου EP1000) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην προσαρτάτε ή ρυθμίζετε οποιοδήποτε προσάρτημα ενώ λειτουργεί η κινητήρια κεφαλή ή με τοποθετημένη τη συστοιχία μπαταριών. Εάν δε σβήσετε τον κινητήρα και δεν αφαιρέσετε τη συστοιχία μπαταριών, ενδέχεται να προκληθεί σοβαρός τραυματισμός. Αυτό το κοντάρι επέκτασης έχει σχεδιαστεί για αποκλειστική χρήση με το EGO PS1000E. Ποτέ μην το χρησιμοποιείτε με άλλα προσαρτήματα της EGO. Το κοντάρι επέκτασης αυξάνει το μήκος του ηλεκτρικού εργαλείου κατά 100 cm, διευρύνοντας το εύρος κοπής. Πρέπει να συνδέεται μεταξύ του προσαρτήματος κονταροαλυσοπρίονου και της κινητήριας κεφαλής. Μπορούν να χρησιμοποιηθούν έως και δύο κοντάρια επέκτασης (διατίθενται χωριστά) στο ίδιο ηλεκτρικό

Ακολουθήστε τη διαδικασία της ενότητας «ΣΥΝΔΕΣΗ ΤΟΥ ΠΡΟΣΑΡΤΗΜΑΤΟΣ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟΥ ΣΤΗΝ ΚΙΝΗΤΗΡΙΑ ΚΕΦΑΛΗ» για να εγκαταστήσετε το κοντάρι επέκτασης μεταξύ του προσαρτήματος κονταροαλυσοπρίονου και της κινητήριας κεφαλής (Εικ. H). H-1 Συσκευή ζεύξης στο κοντάρι επέκτασης H-2 Συσκευή ζεύξης πάνω στην κινητήρια κεφαλή ΕΙΔΟΠΟΙΗΣΗ: Αφού συναρμολογηθούν σωστά, το προσάρτημα κονταροαλυσοπρίονου, το κοντάρι επέκτασης και η κινητήρια κεφαλή δεν θα πρέπει να διαχωρίζονται όταν τραβηχτούν. Ελέγχετε πάντα τη σύνδεση τραβώντας τα. Επαναλάβετε τα παραπάνω βήματα εάν τα κομμάτια μπορούν να διαχωριστούν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν δεν ασφαλίσετε το προσάρτημα και την κινητήρια κεφαλή / το κοντάρι επέκτασης όπως αναφέρεται παραπάνω μπορεί να προκληθεί σοβαρός τραυματισμός ή θάνατος. ΑΠΟΜΑΚΡΥΝΣΗ ΤΟΥ ΠΡΟΣΑΡΤΗΜΑΤΟΣ ΑΠΟ ΤΗΝ ΚΙΝΗΤΗΡΙΑ ΚΕΦΑΛΗ

1. Σβήστε τον κινητήρα και αφαιρέστε τη συστοιχία

2. Λασκάρετε την πεταλούδα.

3. Πιέστε το κουμπί αποδέσμευσης άξονα και, με το

κουμπί πατημένο, βγάλτε τραβώντας ή συστρέφοντας τον άξονα του κονταροαλυσοπρίονου από τη συσκευή ζεύξης για να τον αποσυνδέσετε από την κινητήρια κεφαλή ή το κοντάρι προέκτασης (εάν χρησιμοποιείται).

4. Επαναλάβετε τη διαδικασία για να διαχωρίσετε το

κοντάρι επέκτασης από την κινητήρια κεφαλή (εάν χρησιμοποιείται κοντάρι επέκτασης). ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ ΜΠΡΟΣΤΙΝΗΣ ΥΠΟΒΟΗΘΗΣΗΣ

1. Σβήστε τον κινητήρα και αφαιρέστε τη συστοιχία

2. Χαλαρώστε την πεταλούδα και αφαιρέστε την μαζί

με το κόντρα παξιμάδι από τη χειρολαβή μπροστινής υποβοήθησης (Εικ. I1). I-1

υποβοήθησης I-4 Πεταλούδα I-2

I-5 Μπλοκ σύσφιξης I-3 Κόντρα παξιμάδι

3. Πιέστε τη χειρολαβή υποβοήθησης πάνω στον άξονα

της κινητήριας κεφαλής και στρέψτε την προς τα κάτω, ώστε να δείχνει προς την αλυσίδα (Εικ. I2).

4. Τοποθετήστε το μπλοκ σύσφιξης και συνδέστε το

κόντρα παξιμάδι με την πεταλούδα (Εικ. I3).

5. Μην συσφίξετε πλήρως την πεταλούδα. Ρυθμίστε

τη θέση της χειρολαβής μπροστινής υποβοήθησης, έτσι ώστε να βρίσκεται μεταξύ του κρίκου του ιμάντα ώμου και του χιτωνίου του τηλεσκοπικού κονταριού (Εικ. I4). Η χειρολαβή θα πρέπει να ρυθμιστεί με τέτοιον τρόπο, ώστε το χέρι σας να είναι ίσιο όταν χρησιμοποιείτε το κονταροαλυσοπρίονο.

6. Πιέστε προς τα κάτω το μοχλό ασφάλισης και

συσφίξτε την πεταλούδα, ώστε η χειρολαβή μπροστινής υποβοήθησης να μην μπορεί να περιστραφεί ή να μετακινηθεί στον άξονα της κινητήριας κεφαλής.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E 215

ΚΙΝΔΥΝΟΣ: Μην κόβετε κοντά σε καλώδια ηλεκτρικού ρεύματος, ηλεκτρικά καλώδια ή άλλες ηλεκτρικές πηγές. Εάν η μπάρα και η αλυσίδα μπλοκάρουν σε ηλεκτρικό καλώδιο ή γραμμή, ΜΗΝ ΑΓΓΙΞΕΤΕ ΤΗΝ ΜΠΑΡΑ, ΤΗΝ ΑΛΥΣΙΔΑ Ή ΤΟ ΚΟΝΤΑΡΙ! ΜΠΟΡΕΙ ΝΑ ΓΙΝΟΥΝ ΗΛΕΚΤΡΟΦΟΡΑ ΚΑΙ ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝΔΥΝΑ. Συνεχίστε να κρατάτε το πριόνι με κοντάρι από τη μονωμένη πίσω χειρολαβή ή αποθέστε το με ασφαλή τρόπο και απομακρυνθείτε από αυτό. Διακόψτε την παροχή ρεύματος προς την κατεστραμμένη γραμμή ή το κατεστραμμένο καλώδιο προτού επιχειρήσετε να αποδεσμεύσετε την μπάρα και την αλυσίδα από αυτά. Η επαφή με την μπάρα, την αλυσίδα, άλλα αγώγιμα εξαρτήματα του κονταροαλυσοπρίονου ή με ηλεκτροφόρα καλώδια ή γραμμές μπορεί να επιφέρει θάνατο λόγω ηλεκτροπληξίας ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξοικείωσή σας με αυτό το προϊόν δε θα πρέπει να σας κάνει λιγότερο προσεκτικούς. Θυμηθείτε πως ένα κλάσμα δευτερολέπτου απροσεξίας μπορεί να προκαλέσει σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε πάντα προστατευτικά γυαλιά ή γυαλιά ασφαλείας με πλευρική προστασία. Στην αντίθετη περίπτωση, ενδέχεται να υπάρξει εκτόξευση αντικειμένων στα μάτια σας και άλλοι πιθανοί σοβαροί τραυματισμοί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρείτε πάντα τη συστοιχία μπαταριών από το προϊόν όταν συναρμολογείτε μέρη, πραγματοποιείτε ρυθμίσεις, διενεργείτε καθαρισμό ή όταν δεν το χρησιμοποιείτε. Η απομάκρυνση της συστοιχίας μπαταριών εμποδίζει τυχαία εκκίνηση που θα μπορούσε να επιφέρει σοβαρό ατομικό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε παρελκόμενα που δεν συνιστώνται από τον κατασκευαστή αυτού του προϊόντος. Η χρήση προσαρτημάτων ή παρελκομένων που δε συνιστώνται από τον κατασκευαστή, ενέχει τον κίνδυνο σοβαρού τραυματισμού.Πριν από κάθε χρήση, ελέγχετε πλήρως το προϊόν για φθαρμένα, ελλιπή ή χαλαρά εξαρτήματα, όπως, βίδες, παξιμάδια, μπουλόνια, πώματα, κτλ. Συσφίξτε με ασφάλεια όλους τους σφιγκτήρες και τα πώματα και μη θέσετε σε λειτουργία το προϊόν προτού να αποκατασταθούν όλα τα ελλιπή ή φθαρμένα εξαρτήματα. Μπορείτε να χρησιμοποιήσετε αυτό το προϊόν για τους ακόλουθους σκοπούς: ◾ Αφαίρεση κλαδιών

ΕΙΔΟΠΟΙΗΣΗ: Το εργαλείο πρέπει να χρησιμοποιείται μόνο για την προβλεπόμενη χρήση. Οποιαδήποτε άλλη χρήση θα εκληφθεί ως καταχρηστική. ΠΛΗΡΩΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΛΑΔΙΟΥ ΜΕ ΛΙΠΑΝΤΙΚΟ ΜΠΑΡΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην καπνίζετε ή πλησιάζετε φωτιά ή φλόγα κοντά στα λάδια ή το πριόνι με κοντάρι. Το λάδι μπορεί να διαρρεύσει και να προκληθεί πυρκαγιά. ΕΙΔΟΠΟΙΗΣΗ: Το πριόνι με κοντάρι δεν είναι γεμάτο με λάδι κατά την αγορά. Είναι απαραίτητο να γεμίσετε το ρεζερβουάρ με λάδι αλυσίδας πριν από τη χρήση. Η λειτουργία του κονταροαλυσοπρίονου χωρίς λάδι αλυσίδας ή όταν η στάθμη λαδιού πέσει κάτω από ένα συγκεκριμένο όριο θα προκαλέσει ζημιά στο κονταροαλυσοπρίονο. Η διάρκεια ζωής της αλυσίδας και η απόδοση κοπής εξαρτώνται από τη βέλτιστη λίπανση. Η αλυσίδα λιπαίνεται αυτόματα με λάδι αλυσίδας κατά τη διάρκεια της λειτουργίας, εφόσον υπάρχει αρκετό λάδι στο ρεζερβουάρ. Η στάθμη λαδιού πρέπει επίσης να ελέγχεται κάθε 20 λεπτά χρήσης και να γίνεται επαναπλήρωση εφόσον απαιτείται.1. Απομακρύνετε τη συστοιχία μπαταριών από την κινητήρια κεφαλή.2. Καθαρίστε το καπάκι του ρεζερβουάρ λαδιού και την περιοχή γύρω από αυτό, ώστε να μην πέσουν ρύποι στο ρεζερβουάρ.3. Τοποθετήστε το κονταροαλυσοπρίονο σε μια σταθερή, επίπεδη επιφάνεια, έτσι ώστε το καπάκι του ρεζερβουάρ λαδιού να είναι στραμμένο προς τα πάνω και, στη συνέχεια, βγάλτε το καπάκι (Εικ. J).4. Συμπληρώστε προσεκτικά το λάδι μπάρας και αλυσίδας στο ρεζερβουάρ, μέχρι το λαιμό του ρεζερβουάρ. Προσέξτε να μη διαρρεύσει λάδι από το άνοιγμα. Σκουπίστε τυχόν περίσσιο λάδι. ΕΙΔΟΠΟΙΗΣΗ: ◾ Μη χρησιμοποιείτε ποτέ λάδι ή άλλα λιπαντικά που δεν έχουν σχεδιαστεί ειδικά για χρήση στην μπάρα και την αλυσίδα. Αυτό μπορεί να οδηγήσει σε βούλωμα του συστήματος λαδιού, προκαλώντας πρόωρη φθορά της μπάρας και της αλυσίδας. ◾ Ελέγχετε συχνά τη στάθμη λαδιού και συμπληρώνετε λάδι αναλόγως. ◾ Μην χρησιμοποιείτε βρόμικο, χρησιμοποιημένο ή με άλλου είδους επιμόλυνση λάδι. Μπορεί να προκληθεί ζημιά στην μπάρα ή την αλυσίδα. ◾ Είναι φυσιολογικό να διαρρέει λάδι από το κονταροαλυσοπρίονο όταν αυτό δεν χρησιμοποιείται. Για να αποφύγετε διαρροές, αδειάζετε το ρεζερβουάρ λαδιού μετά από κάθε χρήση και, στη συνέχεια, θέστε το κονταροαλυσοπρίονο σε λειτουργία για ένα λεπτό.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E216

Όταν αποθηκεύετε το ηλεκτρικό εργαλείο για μεγάλο χρονικό διάστημα, βεβαιώνεστε ότι η αλυσίδα έχει λιπανθεί ελαφρά, έτσι ώστε να αποφευχθεί η εμφάνιση σκουριάς στην αλυσίδα και τον οδοντωτό τροχό της

◾ Για τη διατήρηση των φυσικών πόρων, ανακυκλώνετε ή απορρίπτετε τα λάδια σωστά. Συμβουλευτείτε τον δήμο σας για πληροφορίες σχετικά με τις διαθέσιμες επιλογές ανακύκλωσης και διάθεσης. ΡΥΘΜΙΣΗ ΤΟΥ ΤΕΛΕΣΚΟΠΙΚΟΥ ΚΟΝΤΑΡΙΟΥ (Εικ. Κ)

1. Σηκώστε το μοχλό ταχείας αποδέσμευσης για να

απασφαλίσετε το τηλεσκοπικό κοντάρι.

2. Επεκτείνετε το τηλεσκοπικό κοντάρι στο απαιτούμενο

3. Πιέστε το μοχλό ταχείας αποδέσμευσης για να

ασφαλίσετε το τηλεσκοπικό κοντάρι. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΙΜΑΝΤΑ ΩΜΟΥ Πιέστε το άγκιστρο του ιμάντα για να το ανοίξετε και προσαρτήστε το πάνω στον κρίκο του ιμάντα ώμου του πριονιού (Εικ. L). Ρυθμίστε τον ιμάντα ώμου σε μια άνετη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σε περίπτωση έκτακτης ανάγκης, βγάλτε αμέσως τον ιμάντα από τον ώμο σας για την αποφυγή τραυματισμού. ΤΟΠΟΘΕΤΗΣΗ/ΑΦΑΙΡΕΣΗ ΤΗΣ ΣΥΣΤΟΙΧΙΑΣ

Φορτίστε τη συστοιχία μπαταριών πλήρως πριν την πρώτη χρήση. Να χρησιμοποιείται μόνο με τις συστοιχίες μπαταριών και τους φορτιστές που αναφέρονται στην Εικ. Α2.

Ευθυγραμμίστε τις νευρώσεις μπαταρίας με τις οπές τοποθέτησης και πιέστε τη συστοιχία μπαταριών κάτω, έως ότου ακούσετε ένα «κλικ» (Εικ. Μ). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η συστοιχία μπαταριών έχει ασφαλίσει στη θέση της πριν από τη λειτουργία. Η μη ασφαλής τοποθέτηση της συστοιχίας μπαταριών μπορεί να προκαλέσει πτώση της συστοιχίας μπαταριών, με αποτέλεσμα σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Λαμβάνετε πάντα υπόψη τη θέση των ποδιών σας και τυχόν παρακείμενα παιδιά ή κατοικίδια, προτού πιέσετε το κουμπί αποδέσμευσης μπαταρίας. Μπορεί να συμβεί σοβαρός τραυματισμός εάν πέσει κάτω η συστοιχία μπαταριών. ΠΟΤΕ μην απομακρύνετε τη συστοιχία μπαταριών σε υψηλότερο

Πιέστε το κουμπί αποδέσμευσης μπαταρίας και τραβήξτε έξω τη συστοιχία μπαταριών (Εικ. Ν). ΠΡΟΒΟΛΕΑΣ ΕΡΓΑΣΙΑΣ LED (Εικ. O) Ο προβολέας εργασίας LED βρίσκεται στο μπροστινό μέρος του προσαρτήματος κονταροαλυσοπρίονου, στην ίδια ευθεία με την αλυσίδα. Αυτή η λειτουργία παρέχει επιπλέον φως, ώστε να βλέπουν οι χρήστες πού βρίσκεται η αλυσίδα του κονταροαλυσοπρίονου όταν κόβουν κλαδιά ψηλά στο δέντρο. Ο προβολέας εργασίας ανάβει αυτόματα όταν πιέζετε το διακόπτη σκανδάλης και σβήνει περίπου 10 δευτερόλεπτα μετά την αποδέσμευση του διακόπτη σκανδάλης. ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ Προτού ενεργοποιήσετε το κονταροαλυσοπρίονο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΟΤΕ ΤΗΝ ΚΙΝΗΤΗΡΙΑ ΚΕΦΑΛΗ ΧΩΡΙΣ ΠΡΟΣΑΡΤΗΜΑ. Μην επιχειρήσετε να θέσετε σε λειτουργία την κινητήρια κεφαλή προτού να συνδέσετε το προσάρτημα κονταροαλυσοπρίονου. ΕΙΔΟΠΟΙΗΣΗ: Πριν από την ενεργοποίηση του κονταροαλυσοπρίονου, ελέγχετε τη γρήγορη ρύθμιση της τάνυσης αλυσίδας, τη στάθμη λαδιού και την αιχμηρότητα της αλυσίδας και των δοντιών. Επίσης, απαιτείται σωστός τρόπος πιασίματος, ισορροπημένο πάτημα και κατάλληλη απόσταση από το έδαφος (Εικ. Q). Ενεργοποίηση (Εικ. P)

1. Εγκαταστήστε τη συστοιχία μπαταριών.

2. Βεβαιωθείτε ότι δεν υπάρχουν παρακείμενα

αντικείμενα ή εμπόδια που θα μπορούσαν να έρθουν σε επαφή με την μπάρα και την αλυσίδα.

3. Πιάστε γερά τη χειρολαβή υποβοήθησης και την πίσω

χειρολαβή, χρησιμοποιώντας και τα δύο χέρια.

4. Πατήστε και διατηρήστε πιεσμένο το κουμπί

απασφάλισης, και στη συνέχεια, πιέστε το διακόπτη σκανδάλης για να ενεργοποιήσετε το κονταροαλυσοπρίονο. Αποδεσμεύστε το κουμπί απασφάλισης και συνεχίστε να πιέζετε το διακόπτη σκανδάλης για συνεχή λειτουργία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην επιχειρήσετε να ενεργοποιήσετε το κονταροαλυσοπρίονο εάν η αλυσίδα του πριονιού βρίσκεται μέσα σε εγκοπή ή έχει επαφή με οποιαδήποτε επιφάνεια.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E 217

Απενεργοποίηση Απομακρύνετε το κονταροαλυσοπρίονο από την περιοχή κοπής και, στη συνέχεια, αποδεσμεύστε το διακόπτη σκανδάλης για να απενεργοποιήσετε το κονταροαλυσοπρίονο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρείτε πάντα τη συστοιχία μπαταριών από το κονταροαλυσοπρίονο κατά τη διάρκεια διαλειμμάτων και μετά την ολοκλήρωση της εργασίας. ΒΑΣΙΚΗ ΔΙΑΔΙΚΑΣΙΑ ΚΟΠΗΣ (Εικ. R) Ακολουθήστε τα παρακάτω βήματα για να αποτρέψετε τη ζημιά στο φλοιό του δέντρου ή θάμνου. Μην πριονίζετε παλινδρομικά.

1. Κάντε μια πρώτη επιφανειακή κοπή (1/4 της

διαμέτρου του κλαδιού) στην κάτω πλευρά του κλαδιού, κοντά στο κύριο κλαδί ή τον κορμό.

2. Κάντε μια δεύτερη κοπή από την άνω πλευρά του

κλαδιού έξω από την πρώτη κοπή. Συνεχίστε την κοπή στο κλαδί ώσπου να αποκοπεί από το δέντρο. Να είστε προετοιμασμένοι να εξισορροπήσετε το βάρος του ηλεκτρικού εργαλείου όταν πέσει το κλαδί.

3. Κάντε μια τελική κοπή κοντά στον κορμό.

ΕΙΔΟΠΟΙΗΣΗ: Για τη δεύτερη και την τελική κοπή (από το πάνω μέρος του κλωναριού ή κλαδιού), διατηρείτε τις ακμές τεμαχισμού κόντρα στο κλαδί που κόβεται (Εικ. S). Έτσι θα σταθεροποιηθεί το κλαδί και η κοπή θα είναι πιο εύκολη. Αφήστε την αλυσίδα να κόψει για εσάς – ασκείτε μόνο ελαφρά πίεση προς τα κάτω. Εάν ασκήσετε περισσότερη δύναμη ενδέχεται να υποστεί ζημιά η μπάρα, η αλυσίδα ή ο κινητήρας. S-1 Ακμές τεμαχισμού

4. Αποδεσμεύστε το διακόπτη σκανδάλης, μόλις

ολοκληρωθεί η κοπή. ΕΙΔΟΠΟΙΗΣΗ: Εάν δεν τηρήσετε τις σωστές διαδικασίες κοπής θα προκληθεί μπλοκάρισμα της μπάρας και της αλυσίδας και μάγκωμα ή εγκλωβισμός τους στο κλαρί. Εάν συμβεί κάτι τέτοιο:

1. Σβήστε τον κινητήρα και αφαιρέστε τη συστοιχία

2. Εάν φτάνετε το κλωνάρι από το έδαφος, ανασηκώστε

το κλωνάρι ενώ κρατάτε το πριόνι. Έτσι θα αποδεσμευτεί η εμπλοκή και θα απελευθερωθεί το

3. Εάν το πριόνι συνεχίζει να είναι εγκλωβισμένο,

καλέστε επαγγελματία για βοήθεια. ΑΦΑΙΡΕΣΗ ΚΛΑΔΙΩΝ ΚΑΙ ΚΛΑΔΕΜΑ Αυτό το κονταροαλυσοπρίονο είναι σχεδιασμένο για το κλάδεμα μικρών κλαδιών και κλάδων με διάμετρο έως 20 cm (για εργαλείο με οδηγητική μπάρα 25 cm) ή 25 cm (για εργαλείο με οδηγητική μπάρα 30 cm). Για καλύτερα αποτελέσματα, λαμβάνετε τα εξής προληπτικά μέτρα:

1. Σχεδιάστε προσεκτικά την κοπή. Έχετε επίγνωση της

κατεύθυνσης στην οποία θα πέσει το κλαδί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα κλαδιά μπορεί να πέσουν προς μη αναμενόμενες κατευθύνσεις. Μη στέκεστε ακριβώς κάτω από το κλαδί που θα κοπεί.

2. Η πιο τυπική εφαρμογή κοπής είναι η τοποθέτηση

της μονάδας σε γωνία 60° ή μικρότερη, ανάλογα με τη συγκεκριμένη κατάσταση, όπως φαίνεται στην Εικ. Τ. Όσο αυξάνεται η γωνία του άξονα κονταροαλυσοπρίονου σε σχέση με το έδαφος, αυξάνεται η δυσκολία της πρώτης κοπής (από την κάτω πλευρά του κλαδιού).

3. Απομακρύνετε τα μακριά κλαδιά σταδιακά.

4. Κόβετε πρώτα τα κάτω κλαδιά ώστε να αφήνετε στα

πάνω κλαδιά περισσότερο χώρο για να πέσουν.

5. Να εργάζεστε αργά, διατηρώντας γερά και τα δύο

χέρια στο πριόνι. Να στέκεστε και να ισορροπείτε

6. Κατά την αφαίρεση κλαδιών το δέντρο πρέπει να

βρίσκεται ανάμεσα σε εσάς και την αλυσίδα. Κάνετε την κοπή από τα πλάγια του δέντρου, απέναντι από το κλαδί που κόβετε.

7. Μην κόβετε από σκάλα γιατί αυτό είναι εξαιρετικά

επικίνδυνο. Αφήνετε τέτοιους είδους εργασίες για επαγγελματίες.

8. Μη διεξάγετε την ισοεπίπεδη κοπή δίπλα στο κύριο

κλαρί ή τον κορμό προτού να έχετε κόψει τόσο από το κλαρί ώστε να μειώσετε το βάρος. Η τήρηση σωστής διαδικασίας κοπής θα εμποδίσει το ξεφλούδισμα του φλοιού από το κύριο στέλεχος.

9. Μη χρησιμοποιείτε το πριόνι με κοντάρι για

υλοτόμηση ή τεμαχισμό.

10. Προκειμένου να αποφευχθεί η ηλεκτροπληξία, μην

χρησιμοποιείτε το ηλεκτρικό εργαλείο εντός 15 m από εναέρια καλώδια ηλεκτρικού ρεύματος (Εικ. T).

11. Διατηρείτε τους παρευρισκομένους σε απόσταση

τουλάχιστον 15 m (Εικ. T).ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E218

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τον έλεγχο, τον καθαρισμό ή τη συντήρηση της μονάδας, σβήστε τον κινητήρα, περιμένετε ώσπου να ακινητοποιηθούν όλα τα κινούμενα εξαρτήματα και αφαιρέστε τη συστοιχία μπαταριών. Η μη τήρηση των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή υλικές ζημιές. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά τη συντήρηση, χρησιμοποιείτε μόνο όμοια ανταλλακτικά. Η χρήση οποιωνδήποτε άλλων εξαρτημάτων μπορεί να είναι επικίνδυνη ή να προκαλέσει ζημιά στο προϊόν. Προκειμένου να διασφαλιστεί η ασφάλεια και η αξιοπιστία, όλες οι επισκευές που δεν αναφέρονται σε αυτές τις οδηγίες συντήρησης πρέπει να διεξάγονται από εξειδικευμένο τεχνικό σέρβις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φοράτε πάντα γάντια όταν χειρίζεστε την αλυσίδα του κονταροαλυσοπρίονου. Η αλυσίδα είναι αιχμηρή και μπορεί να έχει γρέζια. ΓΕΝΙΚΗ ΣΥΝΤΗΡΗΣΗ Αποφεύγετε τη χρήση διαλυτών κατά τον καθαρισμό των πλαστικών εξαρτημάτων. Τα περισσότερα πλαστικά είναι ευπαθή στη χρήση διαφόρων τύπων διαλυτών του εμπορίου και καταστρέφονται από τη χρήση τους. Χρησιμοποιείτε καθαρό πανί για την απομάκρυνση βρωμιάς, σκόνης, λαδιού, γράσου, κτλ.

◾ Μετά από κάθε χρήση, καθαρίζετε τα υπολείμματα από την αλυσίδα και την οδηγητική μπάρα με μια μαλακή βούρτσα. Σκουπίζετε την επιφάνεια του πριονιού με κοντάρι με ένα καθαρό πανί βρεγμένο με ήπια σαπουνάδα. ◾ Απομακρύνετε το πλαϊνό κάλυμμα και κατόπιν χρησιμοποιήστε μια μαλακιά βούρτσα για να απομακρύνετε υπολείμματα από την οδηγητική μπάρα, την αλυσίδα, τον οδοντωτό τροχό και το πλαϊνό κάλυμμα. ◾ Καθαρίζετε πάντα τα ροκανίδια, τη σκόνη πριονίσματος και τους ρύπους από την εγκοπή οδηγητικής μπάρας όταν αντικαθιστάτε την αλυσίδα.Όλες οι εργασίες σέρβις του κονταροαλυσοπρίονου που δεν αναφέρονται στις παρούσες οδηγίες συντήρησης πρέπει να διεξάγονται από εξουσιοδοτημένο προσωπικό σέρβις που ειδικεύεται σε κονταροαλυσοπρίονα. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ Όταν αντικαθιστάτε τον οδηγητική μπάρα και την αλυσίδα, χρησιμοποιείτε πάντα τον καθορισμένο συνδυασμό μπάρας και αλυσίδας που αναφέρεται στο απόσπασμα «Προτεινόμενη ράβδος και αλυσίδα για αυτό το πριόνι με κοντάρι».1. Αφαιρέστε τη συστοιχία μπαταριών και αφήστε το κονταροαλυσοπρίονο να κρυώσει. Βεβαιωθείτε ότι το καπάκι του ρεζερβουάρ λαδιού είναι ερμητικά κλειστό, προκειμένου να αποφευχθεί η διαρροή λαδιού.2. Τοποθετήστε το κονταροαλυσοπρίονο με το πλάι πάνω σε μια γερή, επίπεδη επιφάνεια, έτσι ώστε το καπάκι του ρεζερβουάρ λαδιού να έχει κατεύθυνση προς τα επάνω.3. Φοράτε γάντια. Αφαιρέστε το πλευρικό κάλυμμα (Εικ. U). Καθαρίστε το πλαϊνό κάλυμμα με ένα στεγνό πανί. 4. Απομακρύνετε τη φθαρμένη μπάρα και την αλυσίδα από την επιφάνεια τοποθέτησης.5. Τοποθετήστε τη νέα οδηγητική μπάρα και την αλυσίδα, ακολουθώντας τις οδηγίες «ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΟΔΗΓΗΤΙΚΗΣ ΜΠΑΡΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ» στην ενότητα «ΣΥΝΑΡΜΟΛΟΓΗΣΗ». ΕΙΔΟΠΟΙΗΣΗ: Είναι καλή στιγμή να ελέγξετε τον οδοντωτό τροχό της οδηγητικής μπάρας για έντονη φθορά και ζημιές. ΣΥΝΤΗΡΗΣΗ ΟΔΗΓΗΤΙΚΗΣ ΜΠΑΡΑΣ Όταν η οδηγητική μπάρα παρουσιάζει σημάδια φθοράς, αποσυναρμολογήστε την από το πριόνι. Αφαιρέστε τη βίδα ρύθμισης και την πλάκα ρύθμισης, αντιστρέψτε την οδηγητική μπάρα (Εικ. V) και επανατοποθετήστε την πλάκα ρύθμισης στη νέα πλευρά της οδηγητικής μπάρας (Εικ. W) για να κατανέμεται η φθορά και να επιτευχθεί η μέγιστη διάρκεια ζωής της μπάρας. Η μπάρα πρέπει να καθαρίζεται καθημερινά μετά τη χρήση και να ελέγχεται για φθορά και ζημιές. Σφήνωμα ή γρέζια στις ράγες μπάρας είναι φυσιολογικά σημάδια φθοράς της μπάρας. Τέτοια ίχνη πρέπει να λειαίνονται με μια λίμα μόλις εμφανιστούν. Μια μπάρα με κάποιο από τα ακόλουθα σημάδια πρέπει να αντικατασταθεί. ◾ Φθορά στο εσωτερικό των ραγών μπάρας που επιτρέπει στην αλυσίδα να τρέχει λοξά. ◾ Λυγισμένη οδηγητική μπάρα. ◾ Ραγισμένες ή σπασμένες ράγες. ◾ Ανοιγμένες ράγες. Επιπλέον η οδηγητική μπάρα έχει έναν οδοντωτό τροχό στην κορυφή. Ο οδοντωτός τροχός πρέπει να λιπαίνεται κάθε εβδομάδα με μια σύριγγα με γράσο για την επιμήκυνση της διάρκειας ζωής της οδηγητικής μπάρας. Χρησιμοποιείτε σύριγγα με γράσο για την εβδομαδιαία λίπανση με λάδι αλυσίδας από την οπή λίπανσης (Εικ. X). Γυρίστε την οδηγητική μπάρα και ελέγξτε εάν οι οπές λίπανσης και η εγκοπή αλυσίδας είναι ελεύθερες από ρύπους.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E 219

X-1 Οδοντωτός τροχός στην άκρη της οδηγητικής

X-2 Οπή λίπανσης ΣΥΝΤΗΡΗΣΗ ΑΛΥΣΙΔΑΣ Χρησιμοποιείτε μόνο αλυσίδες αλυσοπρίονου χαμηλού λακτίσματος σε αυτό το κονταροαλυσοπρίονο. Αυτή η αλυσίδα γρήγορης κοπής παρέχει μείωση του λακτίσματος εφόσον συντηρείται σωστά. Μια σωστά τροχισμένη αλυσίδα αλυσοπρίονου κόβει άνετα ξύλο, ακόμα και με πολύ λίγη πίεση. Ποτέ μη χρησιμοποιείτε στομωμένη ή φθαρμένη αλυσίδα αλυσοπρίονου. Μια στομωμένη διάταξη κοπής αλυσίδας οδηγεί σε αυξημένη σωματική καταπόνηση, σε αυξημένο φορτίο κραδασμών, σε μη ικανοποιητικά αποτελέσματα κοπής και σε αυξημένες φθορές. Για απρόσκοπτη και γρήγορη κοπή, η αλυσίδα χρειάζεται σωστή συντήρηση. Όταν τα ροκανίδια ξύλου είναι μικρά και μοιάζουν με σκόνη, η αλυσίδα πρέπει να εισέρχεται με δύναμη στο ξύλο κατά την κοπή, αλλιώς η αλυσίδα θα κόψει στη μια πλευρά. Αυτά τα σημάδια υποδηλώνουν ότι η αλυσίδα θέλει τρόχισμα. Κατά τη συντήρηση της αλυσίδας, λαμβάνετε υπόψη τα ακόλουθα: ◾ Μια ακατάλληλη γωνία πλήρωσης της πλευρικής πλάκας μπορεί να αυξήσει τον κίνδυνο σοβαρού λακτίσματος. ◾ Κενό ρυθμιστή βάθους κοπής. Πολύ χαμηλό, αυξάνει την πιθανότητα λακτίσματος. Όχι αρκετά χαμηλό, μειώνει την ικανότητα κοπής. ◾ Εάν οι οδοντώσεις κόφτη έχουν χτυπήσει σε σκληρά αντικείμενα όπως καρφιά και πέτρες ή έχουν τριφτεί από λάσπη ή άμμο στο ξύλο, τότε ένας εξειδικευμένος τεχνικός σέρβις πρέπει να ακονίσει την αλυσίδα. ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ◾ Μην αποθηκεύετε ή μεταφέρετε το πριόνι με κοντάρι όταν αυτό βρίσκεται σε λειτουργία. Απομακρύνετε πάντα τη συστοιχία μπαταριών πριν από την αποθήκευση ή τη μεταφορά. ◾ Τοποθετείτε πάντα τη θήκη οδηγητικής μπάρας πάνω στην οδηγητική μπάρα και την αλυσίδα προτού να αποθηκεύσετε ή μεταφέρετε το προσάρτημα πριονιού με κοντάρι. Να είστε προσεκτικοί και να αποφεύγετε την αιχμηρή οδόντωση της αλυσίδας. ◾ Καθαρίστε το πριόνι με κοντάρι επιμελώς πριν από την αποθήκευση. Αποθηκεύετε το κονταροαλυσοπρίονο σε εσωτερικό, στεγνό χώρο που κλειδώνει και/ή δεν είναι προσβάσιμος από παιδιά και διατηρείτε το μακριά από διαβρωτικές ουσίες, όπως χημικές ουσίες και αποπαγωτικά άλατα κήπου. Προστασία του περιβάλλοντος Μην απορρίπτετε ηλεκτρικό εξοπλισμό, παλιές μπαταρίες και φορτιστές στα οικιακά απορρίμματα! Μεταφέρετε αυτό το προϊόν σε εξουσιοδοτημένο κέντρο ανακύκλωσης και παραδώστε το για ξεχωριστή συλλογή. Τα ηλεκτρικά εργαλεία πρέπει να επιστρέφονται σε περιβαλλοντικά συμβατή μονάδα ανακύκλωσης.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E220

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ Ο κινητηρας δεν λειτουργει. ◾ Η συστοιχία μπαταριών δεν έχει προσαρτηθεί στο πριόνι με κοντάρι. ◾ Τοποθετήστε τη συστοιχία μπαταριών στο πριόνι με κοντάρι. ◾ Δεν υπάρχει ηλεκτρική επαφή μεταξύ πριονιού και συστοιχίας μπαταριών. ◾ Απομακρύνετε τη συστοιχία μπαταριών, ελέγξτε τις επαφές και εγκαταστήστε τη συστοιχία μπαταριών εκ νέου. ◾ Η συστοιχία μπαταριών έχει ◾ Φορτίστε τη συστοιχία μπαταριών. ◾ Το κουμπί απασφάλισης δεν πατήθηκε πριν την πίεση του διακόπτη σκανδάλης. ◾ Πιέστε το μοχλό ασφάλισης προς τα κάτω και διατηρήστε τον πιεσμένο, και στη συνέχεια, πιέστε το διακόπτη σκανδάλης για να ενεργοποιήσετε το κονταροαλυσοπρίονο. ◾ Η συστοιχία μπαταριών ή η κινητήρια κεφαλή έχουν υπερθερμανθεί. ◾ Αφήστε τη συστοιχία μπαταριών ή την κινητήρια κεφαλή να κρυώσουν, ώσπου η θερμοκρασία να πέσει στο συνιστώμενο εύρος θερμοκρασιών λειτουργίας. ◾ Η αλυσίδα έχει μαγκώσει στο ξύλο. ◾ Αποδεσμεύστε το διακόπτη σκανδάλης. Απομακρύνετε την αλυσίδα και την οδηγητική μπάρα από το ξύλο, και επανεκκινήστε το κονταροαλυσοπρίονο. ◾ Η μπάρα και η αλυσίδα είναι στραβές και όχι παράλληλες με το πλαίσιο. ◾ Απομακρύνετε τη συστοιχία μπαταριών και αντικαταστήστε την μπάρα και την αλυσίδα, σύμφωνα με την ενότητα «ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ». Διατηρείτε πάντοτε την μπάρα και την αλυσίδα παράλληλα με την επιφάνεια τοποθέτησης πριν από την εγκατάσταση του πλευρικού καλύμματος. ◾ Υπολείμματα στην εγκοπή μπάρας. ◾ Πιέστε την αλυσίδα στο ξύλο, μετακινήστε το πριόνι με κοντάρι πίσω και εμπρός για να απομακρύνετε τα υπολείμματα. ◾ Υπολείμματα στο πλαϊνό κάλυμμα. ◾ Απομακρύνετε τη συστοιχία μπαταριών, κατόπιν αφαιρέστε το πλαϊνό κάλυμμα και καθαρίστε τα υπολείμματα.ΑΣYΡΜΑΤΟ ΚΟΝΤΑΡΟΑΛΥΣΟΠΡΙΟΝΟ ΙΟΝΤΩΝ ΛΙΘΙΟΥ 56 VOLT — PS1000E 221

ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ Ο κινητήρας λειτουργεί αλλά η αλυσίδα δεν περιστρέφεται. ◾ Η αλυσίδα δεν «πιάνει» τον οδοντωτό τροχό της οδηγητικής μπάρας. ◾ Απομακρύνετε τη συστοιχία συσσωρευτών και επανατοποθετήστε την αλυσίδα διασφαλίζοντας ότι οι σύνδεσμοι της αλυσίδας εδράζονται πλήρως στον οδοντωτό τροχό. ◾ Ανεπαρκής τάνυση αλυσίδας. ◾ Ξεβιδώστε πρώτα το κουμπί για γρήγορη ρύθμιση της τάνυσης αλυσίδας, περιστρέφοντας αριστερόστροφα κατά τουλάχιστον μία στροφή, και στη συνέχεια, συσφίξτε πλήρως, περιστρέφοντας δεξιόστροφα, ώσπου να τεντωθεί σωστά η αλυσίδα. ◾ Στομωμένη αλυσίδα. ◾ Για να τροχίσετε τους κόφτες της αλυσίδας, απευθυνθείτε σε εξειδικευμένο τεχνικό. ◾ Η αλυσίδα έχει εγκατασταθεί αντίστροφα. ◾ Απομακρύνετε τη συστοιχία μπαταριών και τοποθετήστε εκ νέου την αλυσίδα, σύμφωνα με την ενότητα «ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ». ◾ Φθαρμένη αλυσίδα. ◾ Απομακρύνετε τη συστοιχία μπαταριών και αντικαταστήστε την αλυσίδα, σύμφωνα με την ενότητα «ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ». ◾ Στεγνή ή υπερβολική τεντωμένη ◾ Ελέγξτε τη στάθμη λαδιού. Συμπληρώστε λάδι στο ρεζερβουάρ λαδιού, εάν χρειαστεί. ◾ Η αλυσίδα δε βρίσκεται στην εγκοπή ◾ Απομακρύνετε τη συστοιχία μπαταριών και τοποθετήστε εκ νέου την αλυσίδα, σύμφωνα με την ενότητα «ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ».Η μπάρα και η αλυσίδα θερμαίνονται και βγαίνει καπνός. ◾ Το ρεζερβουάρ λαδιού της αλυσίδας είναι άδειο. ◾ Πλήρωση λιπαντικού μπάρας και αλυσίδας. ◾ Υπολείμματα στην εγκοπή οδηγητικής μπάρας. ◾ Καθαρίστε τα υπολείμματα στην εγκοπή.

ΠΟΛΙΤΙΚΗ ΕΓΓΥΗΣΗΣ EGO Επισκεφθείτε την ιστοσελίδα egopowerplus.com για όλους τους όρους και τις προϋποθέσεις της πολιτικής εγγύησης EGO.56-VOLT LİTYUM İYON KABLOSUZ YÜKSEK DAL BUDAMA TESTERESİ — PS1000E222
