LIETOŠANAS INSTRUKCIJA PS1003E EGO

Citi riski! Personām, kuras lieto elektroniskas ierīces, piemēram, elektrokardiostimulatorus, pirms šīs ierīces lietošanas jākonsultējas ar savu ārstu. Elektriskā aprīkojuma darbība sirds elektrokardiostimulatora tuvumā var radīt stimulatora darbības traucējumus vai kļūmes. BRĪDINĀJUMS! Lai garantētu drošu un uzticamu instrumenta darbību, visi remontdarbi jāveic kvalicētam servisa speciālistam.

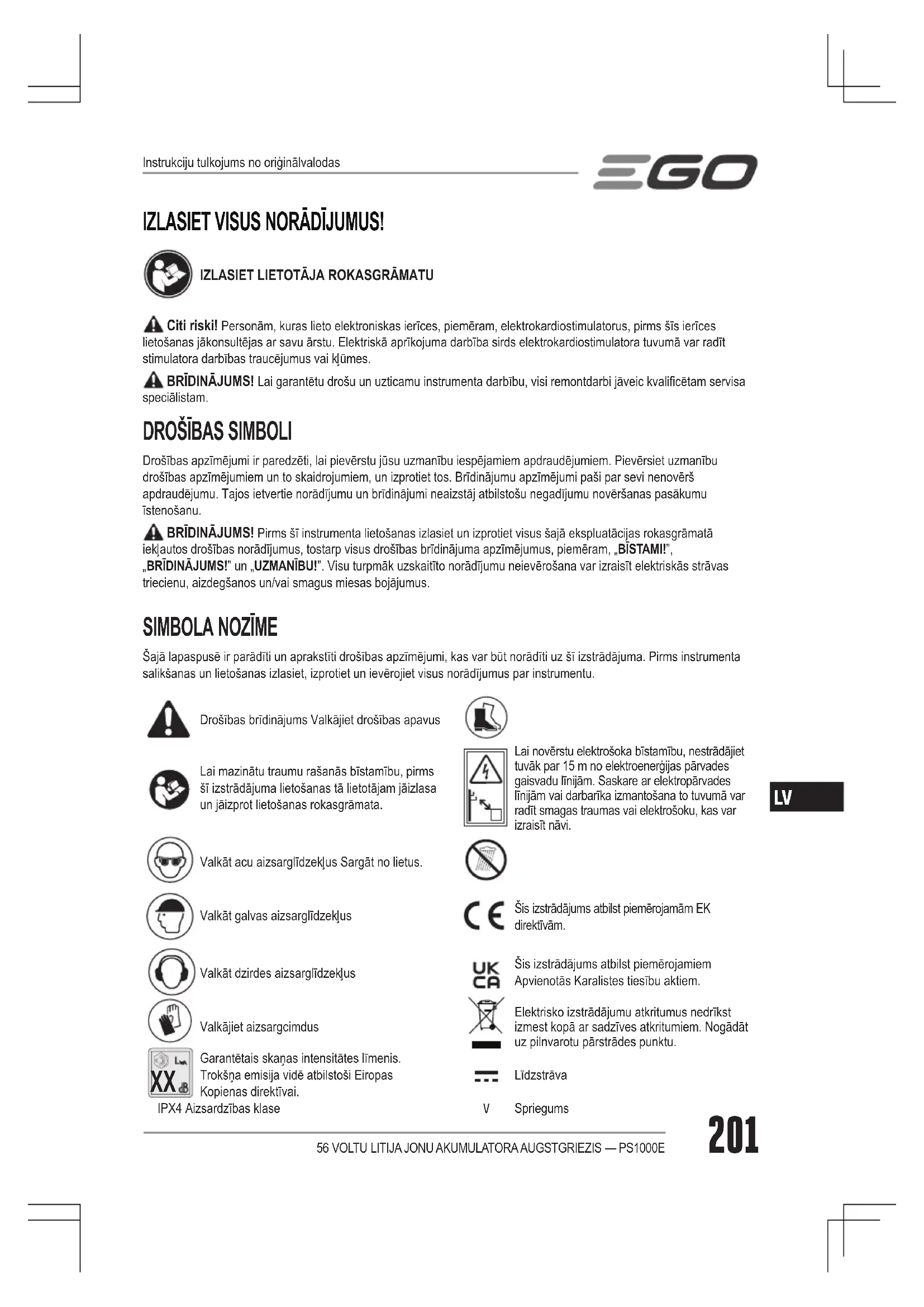

Drošības apzīmējumi ir paredzēti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem. Pievērsiet uzmanību drošības apzīmējumiem un to skaidrojumiem, un izprotiet tos. Brīdinājumu apzīmējumi paši par sevi nenovērš apdraudējumu. Tajos ietvertie norādījumu un brīdinājumi neaizstāj atbilstošu negadījumu novēršanas pasākumu īstenošanu. BRĪDINĀJUMS! Pirms šī instrumenta lietošanas izlasiet un izprotiet visus šajā ekspluatācijas rokasgrāmatā iekļautos drošības norādījumus, tostarp visus drošības brīdinājuma apzīmējumus, piemēram, „BĪSTAMI!”, „BRĪDINĀJUMS!” un „UZMANĪBU!”. Visu turpmāk uzskaitīto norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus miesas bojājumus.

Šajā lapaspusē ir parādīti un aprakstīti drošības apzīmējumi, kas var būt norādīti uz šī izstrādājuma. Pirms instrumenta salikšanas un lietošanas izlasiet, izprotiet un ievērojiet visus norādījumus par instrumentu. Drošības brīdinājums Valkājiet drošības apavusLai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata.Lai novērstu elektrošoka bīstamību, nestrādājiet tuvāk par 15 m no elektroenerģijas pārvades gaisvadu līnijām. Saskare ar elektropārvades līnijām vai darbarīka izmantošana to tuvumā var radīt smagas traumas vai elektrošoku, kas var izraisīt nāvi.Valkāt acu aizsarglīdzekļus Sargāt no lietus.Valkāt galvas aizsarglīdzekļusŠis izstrādājums atbilst piemērojamām EK direktīvām.Valkāt dzirdes aizsarglīdzekļusŠis izstrādājums atbilst piemērojamiem Apvienotās Karalistes tiesību aktiem.Valkājiet aizsargcimdusElektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Nogādāt uz pilnvarotu pārstrādes punktu.

Garantētais skaņas intensitātes līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai.LīdzstrāvaIPX4 Aizsardzības klase SpriegumsInstrukciju tulkojums no oriģinālvalodas56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E202

SPECIFIKĀCIJAS Nominālais spriegums56 V Vadotnes sliedes garums 25 cmĶēdes solis 6,4 mm (1/4’’)Ķēdes mērinstruments 1,1 mm (0.043’’)Eļļas tvertnes tilpums 80 mlDiska saišu skaits 56Instrumenta garums (bez kāta pagarinājuma)Maks. 292 cm Min. 233 cmIeteicamā darba temperatūra Nuo –15°C iki 40°CIeteicamā uzglabāšanas temperatūraNuo –20°C iki 70°CIeteicamā uzlādes temperatūra Nuo 5°C iki 40°CSvars (bez akumulatora, ķēdes pārvalka)4,25 kgIzmērītais skaņas intensitātes līmenis L 97 dB(A) K=2,5 dB(A)Trokšņa spiediena līmenis operatora vietā L 82 dB(A) K=3 dB(A)Garantētais skaņas intensitātes līmenis L (saskaņā ar Direktīvu Nr. 2000/14/EK)100 dB(A)Vibrācija a Priekšējais palīgrokturis1,19 м/s

◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. PIEZĪME! Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši faktiskajiem darba apstākļiem. APRAKSTS PĀRZINIET SAVU AUGSTGRIEZI (A1 att.)

1. Ātrās ķēdes spriegojuma regulēšanas poga

2. LED darba apgaismojums

5. Kāta pagarinājums

9. Akumulatora atbrīvošanas poga

10. Priekšējais palīgrokturis

11. Ātrās atlaišanas svira

12. Teleskopiskais kāts

14. Eļļas tvertnes vāciņš

16. Zāģēšanas balsteņi

IEPAKOJUMA SATURA SARAKSTS (A1 att.) Šim augstgriezim ieteiktā sliede un ķēde DAĻAS NOSAUKUMS MODEĻA NUMURSVadsliede AG1000Q, AG1200QZāģa ķēde AC1000Q, AC1200Q MONTĀŽA BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr nav nomainīta bojātā daļa. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām, varat gūt smagus miesas bojājumus. BRĪDINĀJUMS! Nemēģiniet pārveidot šo instrumentu vai izveidot piederumus, kas nav ieteicami lietošanai kopā ar šo instrumentu. Jebkādi šādi uzlabojumi vai pārveidojumi ir uzskatāmi par neatbilstošiem lietošanai un var radīt bīstamus apstākļus, kas var izraisīt nopietnus ievainojumus.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E 203

BRĪDINĀJUMS! Vienmēr izņemiet akumulatoru bloku no produkta, ja tiek veikta detaļu izjaukšana, regulēšanas vai tīrīšanas darbi, kā arī tad, kad produkts netiek lietots. VADOTNES SLIEDES UN ĶĒDES UZSTĀDĪŠANA

1. Nolieciet augstgriezi uz cietas un līdzenas virsmas tā,

lai sānu pārsegs būtu vērsts uz augšu.

2. Uzvelciet cimdus. Noņemiet sānu pārsegu (B att.).

3. Novietojiet jauno zāģa ķēdi cilpā uz līdzenas virsmas

un iztaisnojiet visus mezglus.

4. Ievietojiet ķēdes piedziņas posmus sliedes gropē.

apkārt augstgrieža piedziņas ķēžratam. PIEZĪME! Instrumenta korpusā ir iegravēta neliela virziena bultiņa un griezējs (D att.). Uzvelkot zāģa ķēdi uz vadotnes sliedes, pārliecinieties, ka pēc vadotnes sliedes uzstādīšanas zāģa ķēdes virziens sakrīt ar bultiņas griešanas virzienu uz instrumenta korpusa, un griezēju forma vadotnes sliedes augšpusē sakrīt ar griezēja korpusu. Ja tie ir vērsti pretējos virzienos, vēlreiz uzstādiet zāģa ķēdi uz vadotnes sliedes tā, lai bultiņas būtu vērstas vienā virzienā. Vadotnes sliede ir jāuzstāda tā, lai regulēšanas plāksne būtu vērsta pretējā virzienā no korpusa.

6. Turiet sliedi un ķēdi paralēli montāžas virsmai.

Piestipriniet sānu pārsegu korpusam tā, lai caurumi/ tapas un stiprinājuma skrūve/vītnes caurums būtu pareizi saskaņoti viens ar otru (E att.). Piespiediet sānu vāciņu pret korpusu, pēc tam pulksteņrādītāja virzienā pievelciet ātrās ķēdes spriegojuma regulēšanas pogu līdz galam. Ekscentriskais pārnesums sānu pārsegā ir izveidots tā, lai ķēdi nevarētu pārāk stipri nospriegot. PIEZĪME! Ja ķēde kļūst vaļīga, pagrieziet ātrās ķēdes spriegojuma regulēšanas pogu pretēji pulksteņrādītāja kustības virzienam vismaz vienu apgriezienu, pēc tam pilnībā pievelciet pogu.

7. Pagrieziet ķēdi ar roku, lai pārbaudītu, vai ķēde ir

pareizi salikta bez piestiprināšanas. Ja tas tā nav, vēlreiz samontējiet ķēdi un sliedi.

AUGSTGRIEŽA PIERĪCES PIESTIPRINĀŠANA

INSTRUMENTGALVAI Šis augstgriezis darbojas, izmantojot augstgrieža pierīces un instrumentgalvas kombināciju (F att.). F-1 Augstgrieža pierīce F-2 Jaudas galva BRĪDINĀJUMS! Nekad nepiestipriniet vai nesalāgojiet pierīci, kamēr darbojas instrumentgalva vai, ja tajā atrodas akumulators. Ja motors netiek apturēts un nav izņemts akumulators, jūs varat gūt smagus miesas bojājumus. Augstgrieža pierīci savieno ar instrumentgalvu, izmantojot savienotājapskavu.

1. Apturiet motoru un izņemiet akumulatoru bloku.

2. Atskrūvējiet spārnveida pogu.

3. Salāgojiet bultiņu uz augstgrieža vārpstas ar bultiņu

uz savienotāja un iespiediet augstgrieža vārpstu savienotājā, līdz dzirdat skaidru „klikšķa” skaņu, kas norāda, ka augstgrieža vārpsta ir uzstādīta (G att.). G-1 Spārnveida poga G-3 Bultiņa uz savienotājapskavas G-2 Vārpstas atbrīvošanas poga G-4 Bultiņa uz augstgrieža vārpstas

4. Pavelciet darbvārpstu uz āru no pierīces,

lai pārbaudītu, vai tā ir stingri noksēta savienotājapskavā. Ja tas tā nav, pagrieziet augstgrieža darbvārpstu savienotājapskavā, līdz tā noksējas.

5. Pieskrūvējiet spārnveida pogu.

BRĪDINĀJUMS! Pirms instrumenta iedarbināšanas pārliecinieties, vai ksēšanas poga ir pilnībā pieskrūvēta; lai izvairītos no nopietniem miesas bojājumiem, periodiski pārbaudiet, vai tā ir stingri pieskrūvēta.

(modeļa Nr. EP1000) BRĪDINĀJUMS! Nekad nepiestipriniet vai nesalāgojiet pierīci, kamēr darbojas instrumentgalva vai, ja tajā atrodas akumulators. Ja motors netiek apturēts un nav izņemts akumulators, jūs varat gūt smagus miesas bojājumus. Šis kāta pagarinājums ir paredzēts lietošanai kopā tikai un vienīgi ar EGO PS1000E. Nekad neizmantojiet to kopā ar citām EGO pierīcēm.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E204

Kāta pagarinājums pagarina instrumentu par 100 cm, paplašinot griešanas diapazonu. To piestiprina starp instrumentgalvu un augstgrieža pierīci. Vienam instrumentam var izmantot ne vairāk kā divus kāta pagarinājumus (pieejami atsevišķi). Ievērojiet uzstādīšanas procesu, kas norādīts sadaļā

„AUGSTGRIEŽA PIERĪCES PIESTIPRINĀŠANA

INSTRUMENTGALVAI”, lai uzstādītu kāta pagarinājumu starp augstgrieža pierīci un instrumentgalvu (H att.). H-1 Kāta pagarinājuma savienotājapskava H-2 Instrumentgalvas savienotājapskava PIEZĪME! Pēc pareizas salikšanas augstgrieža pierīce, kāta pagarinājums un instrumentgalva nedrīkst atdalīties, tos pavelkot. Vienmēr pārbaudiet savienojumu, tos pavelkot. Atkārtojiet iepriekš minētās darbības, ja daļas var atdalīt. BRĪDINĀJUMS! Ja pierīce un instrumentgalva / zaru pagarinājums netiek piestiprināts atbilstoši iepriekš norādītajam, var rasties smagas traumas vai nāves iestāšanās. PIERĪCES IZŅEMŠANA NO INSTRUMENTGALVAS

1. Apturiet motoru un izņemiet akumulatoru bloku.

2. Atskrūvējiet spārnveida pogu.

3. Nospiediet vārpstas atbrīvošanas pogu un, nospiežot

pogu, izvelciet vai pagrieziet augstgrieža vārpstu no savienotājapskavas, lai atdalītu to no instrumentgalvas vai kāta pagarinājuma (ja to izmantojat).

4. Iepriekš aprakstītajā veidā var atdalīt arī kāta

pagarinājumu no instrumentgalvas (ja izmantojat kāta pagarinājumu). PRIEKŠĒJĀ PALĪGROKTURA UZSTĀDĪŠANA UN REGULĒŠANA

1. Apturiet motoru un izņemiet akumulatoru bloku.

2. Atskrūvējiet spārnuzgriezni un noņemiet kopā ar

skavu bultskrūvi no priekšējā palīgroktura (I1 att.). I-1 Priekšējais palīgrokturis I-4 Spārnuzgrieznis I-2 Bloķēšanas svira I-5 Skavu bloks I-3 Skavas bultskrūve

3. Uzspiediet palīgrokturi uz instrumentgalvas vārpstas

un pagrieziet virzienā uz leju, lai tas būtu vērsts pret zāģa ķēdi (I2 att.).

5. Nepievelciet spārnuzgriezni līdz galam. Noregulējiet

priekšējā palīgroktura pozīciju tā, lai tas atrastos starp plecu siksnas kronšteinu un teleskopiskā kāta uzmavu (I4 att.). Rokturis ir jānoregulē tā, lai, izmantojot augstgriezi, jūsu roka būtu iztaisnota.

6. Nospiediet uz leju bloķēšanas sviru un pievelciet

spārnuzgriezni tā, lai priekšējais palīgrokturis negrieztos vai nepārvietotos uz instrumentgalvas vārpstas. EKSPLUATĀCIJA BĪSTAMI! Nekad negrieziet elektropārvades līniju, elektrisko vadu vai citu elektrisko avotu tuvumā. Ja sliede un ķēde ieķeras elektriskajā vadā vai līnijā, NEPIESKARIETIES SLIEDEI, ĶĒDEI VAI KĀTAM! TĀS VAR ELEKTRIZĒTIES UN KĻŪT ĻOTI BĪSTAMAS! Turpiniet turēt zaru ķēdi aiz izolētā aizmugurējā roktura vai drošā veidā nolieciet to uz zemes un projām no sevis. Pirms mēģināt atbrīvot sliedi vai ķēdi no līnijas vai vada, atvienojiet strāvas padevi bojātajai līnijai vai vadam. Saskare ar sliedi, ķēdi, kā arī citām augstgrieža strāvu vadošām daļām vai spriegumaktīviem elektriskajiem vadiem vai līnijām elektrošoka rezultātā izraisīs nāves iestāšanos vai smagus miesas bojājumus. BRĪDINĀJUMS! Saglabājiet modrību visu griezējinstrumenta lietošanas laiku. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nopietnu traumu. BRĪDINĀJUMS! Vienmēr valkājiet aizsargbrilles vai brilles ar sānu aizsargiem. Šo noteikumu neievērošanas rezultātā acīs var nonākt svešķermeņi vai arī jūs varat gūt citas smagas traumas. BRĪDINĀJUMS! Vienmēr izņemiet akumulatoru no instrumenta, kad montējat daļas, labojat, tīrāt vai tad, kad instruments netiek lietots. Akumulatora izņemšana ļaus izvairīties no nejaušas iedarbināšanas, kas var izraisīt nopietnus savainojumus, BRĪDINĀJUMS! Nelietojiet pierīces vai piederumus, ko nav ieteicis šī produkta ražotājs. Šādu neapstiprinātu palīgierīču vai piederumu lietošana var radīt nopietnus ievainojumus. Pirms katras lietošanas pārbaudiet visu instrumentu, vai tas nav bojāts, vai tam nav trūkstošu vai atskrūvējušos daļu, piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi utt. Stingri pievelciet visus stiprinājumus un vāciņus un56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E 205

nedarbiniet izstrādājumu, kamēr nav nomainītas visas trūkstošās vai bojātās daļas. PIELIETOJUMS Šo izstrādājumu var lietot tālāk norādītajiem mērķiem: ◾ atzarošanai, ◾ zaru apgriešanai. PIEZĪME! Instrumentu drīkst izmantot tikai aprakstītajam mērķim. Izmantošana jebkādā citā veidā ir uzskatāma par neatbilstošu. EĻĻAS TVERTNES UZPILDĪŠANA AR SLIEDES UN

BRĪDINĀJUMS! Nesmēķējiet, kā arī nenovietojiet uguni vai atklātu liesmu eļļas vai augstgrieža tuvumā. Eļļa var izšļakstīties un izraisīt ugunsgrēku. PIEZĪME! Iegādes brīdī augstgriezī nav iepildīta eļļa. Pirms lietošanas tvertnē noteikti ir jāiepilda ķēdes eļļa. Augstgrieža darbināšana bez ķēdes eļļas vai arī gadījumā, kad eļļas līmenis ir zem noteiktā līmeņa, var sabojāt augstgriezi. Ķēdes kalpošanas laiks un griešanas jauda ir atkarīga no optimālas eļļošanas. Ja tvertnē ir pietiekami daudz eļļas, darbības laikā ķēde tiek automātiski ieeļļota ar ķēdes eļļu. Lietošanas laikā eļļas līmenis jāpārbauda ik pēc 20 minūtēm un nepieciešamības gadījumā eļļa ir jāuzpilda.

1. Izņemiet no instrumentgalvas akumulatora bloku.

2. Lai eļļas tvertnē neiekristu netīrumi, notīriet eļļas

tvertnes vāciņu un vietu ap to.

3. Nolieciet augstgriezi uz cietas un līdzenas virsmas tā,

lai eļļas tvertnes vāciņš būtu vērsts uz augšu, un pēc tam noņemiet vāciņu (J att.).

4. Uzmanīgi iepildiet sliedes un ķēdes eļļu tvertnē

līdz tvertnes kakliņam. Rīkojieties uzmanīgi, lai eļļa neizšļakstītos no atveres. Noslaukiet lieko eļļu. PIEZĪME! ◾ Nekad nelietojiet eļļu vai citas smērvielas, kas nav īpaši paredzētas lietošanai uz sliedes un ķēdes. Tas var aizsērēt eļļas sistēmu, izraidot priekšlaicīgu sliedes un ķēdes nodilumu. ◾ Regulāri pārbaudiet eļļas līmeni un uzpildiet eļļu, ja nepieciešams. ◾ Nelietojiet netīru, lietotu vai piesārņotu eļļu. Tas var sabojāt sliedi vai ķēdi. ◾ Tā ir normāla parādība, ja eļļa sūcas no zāģa, kad to nelieto. Lai nepieļautu noplūdi, iztukšojiet eļļas tvertni pēc katras lietošanas reizes un pēc tam padarbiniet instrumentu vienu minūti. Ja gatavojaties uzglabāt instrumentu uz ilgāku laiku, pārliecinieties, vai ķēde ir nedaudz ieeļļota; tas novērsīs rūsas rašanos uz ķēdes un velkošā zobrata. ◾ Lai taupītu dabas resursus, lūdzu, pārstrādājiet vai atbrīvojieties no eļļas pareizā veidā. Lai iegūtu informāciju par otrreizējās pārstrādes un utilizēšanas iespējām, sazinieties ar vietējo varas iestādi, kas atbild par atkritumu apsaimniekošanu. TELESKOPISKĀ KĀTA REGULĒŠANA (K att.)

1. Lai atbloķētu teleskopisko kātu, paceliet ātrās

2. Izstiepiet teleskopisko kātu līdz vajadzīgajam

3. Lai stingri noksētu teleskopisko kātu, nospiediet ātrās

Lai atvērtu siksnas āķi, nospiediet to un pieāķējiet pie plecu siksnas zāģa piekares (L att.). Noregulējiet siksnu ērtā darba pozīcijā. BRĪDINĀJUMS! Avārijas gadījumā nekavējoties noņemiet siksnu no pleca, lai izvairītos no traumu gūšanas.

AKUMULATORA IEVIETOŠANA/IZŅEMŠANA

PIEZĪME! Pirms pirmās lietošanas reizes uzlādējiet akumulatoru bloku pilnībā. Izmantojiet tikai A2 attēlā uzskaitītos akumulatora blokus un lādētājus. Piestiprināšana Salāgojiet akumulatora izciļņus ar stiprinājuma rievām un iespiediet akumulatoru bloku, līdz ir dzirdama „klikšķa“ skaņa (M att.). BRĪDINĀJUMS! Pirms lietošanas pārliecinieties, vai akumulators ir nostiprināts tam paredzētajā vietā. Ja akumulators netiek stingri noksēts, tas var izkrist, izraisot nopietnus miesas bojājumus. BRĪDINĀJUMS! Pirms akumulatora atbrīvošanas pogas nospiešanas vienmēr pievērsiet uzmanību, kur atrodas jūsu kājas, bērni vai mājdzīvnieki. Zemē nokritis akumulatoru bloks var izraisīt smagas traumas. NEKĀDĀ GADĪJUMĀ neizņemiet akumulatoru bloku, ja atrodaties augstumā. Izņemšana Nospiediet akumulatora atbrīvošanas pogu un izņemiet akumulatoru bloku (N att.).56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E206

LED DARBA APGAISMOJUMS (O att.) LED darba apgaismojums atrodas augstgrieža stiprinājuma priekšpusē, vienā līnijā ar zāģa ķēdi. Šī funkcija nodrošina papildu apgaismojumu, lai lietotāji varētu redzēt, kur atrodas zāģa ķēde, griežot zarus augstu kokā. Darba apgaismojums automātiski ieslēgsies, nospiežot ieslēgšanas slēdzi, un tas izslēgsies aptuveni 10 sekundes pēc ieslēgšanas slēdža atlaišanas.

INSTRUMENTA PALAIŠANA/APTURĒŠANA

Pirms augstgrieža iedarbināšanas

BRĪDINĀJUMS! NEKAD NEDARBINIET

INSTRUMENTGALVU BEZ PIERĪCES. Nemēģiniet iedarbināt instrumentgalvu pirms nav pievienota augstgrieža pierīce. PIEZĪME! Pirms augstgrieža iedarbināšanas pārbaudiet, kā darbojas ātrā ķēdes spriegojuma regulēšana, kāds ir eļļas līmenis, kā arī ķēdes un zobu asums. Tāpat ievērojiet pareizu satveršanas metodi, stāju un ieturiet atbilstošu attālumu no zemes (Q att.). Iedarbināšana (P att.)

1. Ievietojiet akumulatoru bloku.

2. Pārliecinieties, ka tiešā tuvumā neatrodas neviens

objekts vai šķērslis, kas varētu saskarties ar kātu un ķēdi.

4. Lai iedarbinātu zāģi, vispirms nospiediet un pieturiet

bloķēšanas pogu, pēc tam nospiediet ieslēgšanas slēdzi. Atbrīvojiet atbloķēšanas pogu un turpiniet spiest ieslēgšanas slēdzi, lai instruments darbotos nepārtraukti. BRĪDINĀJUMS! Nemēģiniet iedarbināt zāģi, kamēr zāģa ķēde atrodas griezumā vai ir saskarē ar kādu virsmu. Apturēšana Lai apturētu augstgriezi, vispirms pārvietojiet augstgriezi projām no griešanas zonas un pēc tam atlaidiet ieslēgšanas slēdzi. BRĪDINĀJUMS! Vienmēr darba pārtraukumos un pēc darbu pabeigšanas izņemiet akumulatoru no augstgrieža. GRIEŠANAS PAMATPAŅĒMIENS (R att.) Ievērojiet zemāk sniegtos norādījumus par to, kā novērst koku vai krūmu mizas bojāšanu. Nezāģējiet virzienā uz priekšu un atpakaļ.

1. Pirmajam zāģējumam nav jābūt dziļam (1/4 no zara

caurmēra), un tas ir jāveic no zara apakšpuses galvenā zara tuvumā vai pie stumbra.

2. Otrais zāģējums jāveic no zara augšpuses, tālāk no ,

stumbra nekā pirmais zāģējums. Turpiniet zāģēšanu cauri zaram, līdz zars sāk noliekties no koka. Zaram krītot, esiet gatavi noturēt darbarīku līdzsvarā.

3. Beigās zaru pārzāģējiet līdztekus stumbram.

PIEZĪME! Veicot otro un pēdējo griezienu (abus no zara augšpuses), zāģēšanas balsteni atspiediet pret zāģējamo zaru (S att.). Tādējādi zars tiks stabilizēts un būs arī vieglāk zāģēt. Ļaujiet, lai ķēde pati griež, bet jums pašam ir tikai nedaudz jāpiespiež zāģis uz leju. Ja zāģēsit ar pārlieku spēku, tad varat sabojāt sliedi, ķēdi vai motoru. S-1 Zāģēšanas balsteņi

4. Līdzko zāģējums ir pabeigts, atlaidiet slēdzi.

PIEZĪME! Neievērojot pareizu zāģēšanas procedūru, sliede un ķēde var saliekties un ieķerties vai iesprūst zarā. Ja tas notiek:

vienlaikus pieturot zāģi. Šādi var atbrīvot ķēdi un izņemt zāģi no griezuma.

3. Ja zāģi tomēr neizdodas atbrīvot, tad izsauciet

profesionālu meistaru.

ATZAROŠANA UN ZARU APGRIEŠANA

Šis augstgriezis ir paredzēts mazu zaru apgriešanai līdz 20 cm (instrumentam ar 25 cm vadotnes sliedi) vai 25 cm (instrumentam ar 30 cm vadotnes sliedi) diametrā. Lai zāģēšanas darbi būtu veiksmīgi, ievērojiet turpmāk norādītos piesardzības pasākumus.

1. Rūpīgi izplānojiet, kā veiksiet zāģēšanu. Apsveriet,

kādā virzienā kritīs nozāģētais zars. BRĪDINĀJUMS! Dažkārt zari var krist neparedzētā virzienā. Nestāviet tieši zem zara, kuru zāģējat.

2. Tipiskākais griešanas pielietojums ir instrumenta

novietošana 60° vai mazākā leņķī atkarībā no konkrētās situācijas, kā parādīts T attēlā. Palielinoties zāģa kāta vārpstas leņķim pret zemi, ir grūtāk veikt pirmo griezumu (no zara apakšpuses).

3. Garāki zari ir jāzāģē vairākos piegājienos.

4. Vispirms ir jānozāģē zari, kas atrodas zemāk par

citiem, jo tad augstākiem zariem būs brīvāks ceļš, kur krist.

5. Strādājiet lēnām, stingri turiet zāģi ar abām rokām.

6. Neuzturieties pārāk tuvu zaram, kuru zāģējat. Zars ir jāzāģē, stāvot otrā pusē aiz stumbra.7. Nezāģējiet, stāvot uz kāpnēm — tas ir ārkārtīgi bīstami! Tāda veida darbi ir jāveic profesionāļiem.8. Neizdariet beidzamo zāģējumu, kurš jāveic līdztekus galvenajam zaram vai stumbram, kamēr vēl neesat nozāģējuši lielāko zara daļu un tādējādi samazinājuši tā svaru. Pareizas zāģēšanas gadījumā tiek novērsta mizas noplēšana no stumbra pie zara pamatnes.9. Neizmantojiet augstgriezi koku gāšanai un stumbra sagarumošanai.10. Lai novērstu elektrošoka bīstamību, nestrādājiet tuvāk par 15 m no elektroenerģijas pārvades gaisvadu līnijām (T att.).11. Instrumenta izmantošanas laikā blakus stāvošām personām jāatrodas 15 m attālumā no tā (T att.). APKOPE BRĪDINĀJUMS! Pirms instrumenta pārbaudīšanas, tīrīšanas vai apkopes darbu veikšanas apturiet motoru, pagaidiet, līdz apstājas visas kustīgās daļas, un izņemiet akumulatora bloku. Šo norādījumu neievērošana var radīt smagus miesas bojājumus vai kaitējumu īpašumam. BRĪDINĀJUMS! Veicot instrumenta apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai izstrādājuma bojājumus. Lai instrumenta darbība būtu droša un uzticama, visus izstrādājumu remontdarbus, izņemot šajās apkopes instrukcijās norādītos, veic kvalicēts servisa speciālists. BRĪDINĀJUMS! Rīkojoties ar ķēdi, vienmēr velciet aizsargcimdus. Ķēde ir asa, un var saturēt atskarpes.

Plastmasas detaļu tīrīšanai neizmantojiet šķīdinātājus. Vairums plastmasu ir uzņēmīgas pret dažāda veida komerciālu šķīdinātāju radītiem bojājumiem un, tos izmantojot, var tikt sabojātas. Lai notīrītu netīrumus, putekļus, eļļu, smērvielas u.c., izmantojiet tīras lupatiņas.

◾ Pēc katras lietošanas reizes ar mīkstu suku iztīriet no ķēdes un vadsliedes gružus. Noslaukiet augstgrieža virsmu ar tīru drānu, kas samitrināta ar maigu ziepju šķīdumu. ◾ Noņemiet sānu vāku un pēc tam ar mīkstu suku notīriet gružus no vadotnes sliedes, zāģa ķēdes, ķēžrata un sānu pārsega. ◾ Vienmēr, kad maināt augstgrieža ķēdi, iztīriet koka skaidas, zāģskaidas un netīrumus no vadsliedes rievas.Visi augstgrieža apkopes darbi, izņemot šajos apkopes norādījumos uzskaitītos darbus, jāveic kompetentam augstgrieža servisa personālam.

SLIEDES UN ĶĒDES MAIŅA

Mainot vadotnes sliedi un ķēdi, vienmēr izmantojiet ieteikto sliedes un ķēdes kombināciju, kas norādīta šīs rokasgrāmatas sadaļā „Šim augstgriezim ieteiktā sliede un ķēde”.1. Izņemiet akumulatoru un ļaujiet zāģim atdzist. Pārliecinieties, vai eļļas tvertnes vāciņš ir stingri aizvērts, lai novērstu eļļas noplūdi.2. Nolieciet augstgriezi uz sāniem uz cietas un līdzenas virsmas tā, lai sānu pārsegs būtu vērsts uz augšu.3. Uzvelciet cimdus. Noņemiet sānu pārsegu (U att.). Notīriet sānu pārsegu ar sausu drānu. 4. Notīriet sānu pārsegu un ķēdi ar sausu lupatiņu.5. Uzstādiet jaunu vadotnes sliedi un zāģa ķēdi,ievērojot sadaļā „MONTĀŽA” esošos norādījumus zem nosaukuma „VADOTNES SLIEDES UN ĶĒDES UZSTĀDĪŠANA”. PIEZĪME! Šajā mirklī ir lietderīgi pārbaudīt, vai ķēžrats nav nodilis un bojāts. VADSLIEDES APKOPE Kad vadotnes sliedei rodas nodiluma pazīmes, demontējiet to no zāģa (U1 att.). Noņemiet regulēšanas skrūvi un regulēšanas plāksni, apgrieziet vadotnes sliedi (V att.) un uzstādiet regulēšanas plāksni atpakaļ vadotnes sliedes jaunajā pusē. (W att.), lai sadalītu nodilumu, nodrošinot maksimālu sliedes kalpošanas laiku. Sliede ir jānotīra un jāpārbauda katru dienu pēc lietošanas, lai pārliecinātos, vai nav parādījušās nodiluma pazīmes un bojājumi. Sliedes līniju atstarpošanās un atskabargu veidošanās ir normāls sliedes nodilšanas process. Šādas nepilnības jānolīdzina ar vīli tiklīdz tās tiek konstatētas. Sliedi, kurai ir kāds no šiem bojājumiem, jānomaina: ◾ nodilums sliedes līnijās, kuras ļauj uzlikt ķēdi sāniski; ◾ saliekta vadsliede; ◾ ieplaisājušas vai saplīsušas sliedes līnijas; ◾ izpletušās sliedes līnijas. Turklāt vadotnes sliedes galā ir ķēžrats. Šis ķēžrats katru nedēļu jāieeļļo ar eļļas šļirci, lai pagarinātu vadotnes sliedes kalpošanas ilgumu. Izmantojot eļļas šļirci, iknedēļu veiciet ieeļļošanu ar ķēdes eļļu caur eļļošanas atveri (X att.). Pagrieziet vadotnes sliedi un pārliecinieties, vai eļļošanas atverēs un ķēdes rievā nav gružu.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E208

X-1 Ķēžrats vadotnes sliedes galā X-2 Eļļošanas atvere ĶĒDES APKOPE Šim zāģim lietojiet tikai ķēdes ar zemu atsitienu Pareizi uzturot un apkopjot zāģējošo ķēdi, tā ātri nodrošinās atsitiena ietekmes samazināšanu. Pareizi uzasināta zāģa ķēde vienkārši spēj iziet cauri kokam, pat piemērojot pavisam maz spēka. Nekad nelietojiet trulu vai bojātu ķēdes zāģi. Truls zāģa ķēdes griezējs rada papildu zisko slodzi, palielina vibrācijas, sniedz neapmierinošus zāģēšanas rezultātus un palielina nodilumu. Lai zāģēšana būtu gluda un ātra, zāģa ķēdi nepieciešams pareizi uzturēt un apkopt. Ja koka skaidas ir mazas un pūderveida, zāģēšanas laikā ķēdi nepieciešams ar spēku spiest cauri kokam, citādi zāģēs tikai viena ķēdes puse, kas norādīs, ka ķēdi nepieciešams uzasināt. Veicot zāģa ķēdes apkopi, ņemiet vērā šādus aspektus. ◾ Nepareizs sānu plāksnes vīlēšanas leņķis var palielināt smaga atsitiena risku. ◾ Nošķēlējzobu (dziļummēri) klīrenss. Pārāk zems novietojums palielina atsitiena iespējamību. Nepietiekami zems novietojums samazina zāģēšanas stabilitāti. ◾ Ja griezēja zobi ir sadūrušies ar citiem priekšmetiem, piemēram, naglām vai akmeņiem, vai tos noberzuši uz koka esošie dubļi vai smiltis, lūdziet kvalicētam servisa tehniķim uzasināt ķēdi.

TRANSPORTĒŠANA UN UZGLABĀŠANA

◾ Neuzglabājiet vai netransportējiet augstgrieža pierīci, kamēr tā darbojas. Vienmēr pirms novietošanas glabāšanā vai transportēšanas izņemiet akumulatoru. ◾ Vienmēr pirms augstgrieža pierīces novietošanas glabāšanā vai transportēšanas uzlieciet vadotnes sliedei un ķēdei vadotnes sliedes pārvalku. Rīkojieties uzmanīgi, lai izvairītos no asajiem ķēdes zobiem. ◾ Pirms uzglabāšanas rūpīgi notīriet augstgriezi. Glabājiet augstgriezi telpās sausā vietā, kas ir slēgta un/vai nav pieejama bērniem, un sargājiet no kodīgiem līdzekļiem, piemēram, dārza ķimikālijām un pretapledojuma sāļiem. Apkārtējās vides aizsardzība Neutilizējiet elektrisko aprīkojumu, izlietoto akumulatoru un lādētāju sadzīves atkritumos! Nogādājiet šo produktu uz pilnvarotu pārstrādes punktu un sagatavojiet atkritumu šķirošanai. Elektriskos instrumentus jānogādā videi nekaitīgā pārstrādes rūpnīcā.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E 209

Nedarbojas motors. ◾ Augstgriezī nav ievietots akumulatora bloks. ◾ Ievietojiet augstgriezī akumulatora bloku. ◾ Starp zāģi un akumulatoru nav elektriskā savienojuma. ◾ Izņemiet akumulatoru, pārbaudiet kontaktus un ievietojiet atpakaļ. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku. ◾ Pirms palaides slēdža nospiešanas nav nospiesta bloķēšanas poga. ◾ Nospiediet bloķēšanas sviru un turiet to, tad nospiediet pārslēdzēju, lai ieslēgtu augstgriezi. ◾ Akumulatora bloks vai instrumentgalva ir pārāk karsta. ◾ Ļaujiet akumulatora blokam vai instrumentgalvai atdzist, līdz temperatūra nokrītas līdz ieteicamajam darba temperatūras diapazonam. ◾ Kokā iestrēgusi zāģa ķēde. ◾ Atlaidiet slēdzi, noņemiet zāģa ķēdi un vadotnes sliedi no koka un pēc tam no jauna ieslēdziet zaru zāģi. ◾ Novirzījusies sliede un ķēde, un tās neatrodas paralēli korpusam. ◾ Izņemiet akumulatoru, noņemiet un uzlieciet atpakaļ sliedi un ķēdi, ievērojot sadaļā „SLIEDES UN ĶĒDES NOMAIŅA” sniegtās norādes. Vienmēr atcerieties, ka pirms sānu pārsega uzstādīšanas sliedi un ķēdi ir jānovieto paralēli montāžas virsmai. ◾ Gruži sliedes rievā. ◾ Piespiediet zāģa ķēdi pret koku, kustiniet augstgriezi uz priekšu un aizmuguri, lai atbrīvotos no gružiem. ◾ Gruži sānu pārsegā. ◾ Izņemiet akumulatoru, pēc tam noņemiet sānu pārsegu un iztīriet gružus.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E210

Motors darbojas, bet ķēde negriežas. ◾ Ķēde neiedarbina piedziņas ķēžratu. ◾ Izņemiet akumulatora bloku, uzstādiet atpakaļ ķēdi, pārliecinoties, ka ķēdes piedziņas posmi pilnībā atrodas uz ķēžrata. ◾ Nepietiekams ķēdes spriegums. ◾ Vispirms atskrūvējiet ātrās ķēdes spriegojuma regulēšanas pogu, pagriežot vismaz par vienu pagriezienu pretēji pulksteņrādītāja kustības virzienam un pēc tam pievelciet līdz galam pulksteņrādītāja kustības virzienā, līdz ķēde ir pareizi nospriegota. ◾ Trula ķēde. ◾ Ķēdes zobu uzasināšanu uzticiet kvalicētam servisa speciālistam. ◾ Ķēde uzstādīta uz otru pusi. ◾ Izņemiet akumulatora bloku un atkārtoti uzstādiet zāģa ķēdi, ievērojot sadaļā „SLIEDES UN ĶĒDES NOMAIŅA” sniegtās norādes. ◾ Nodilusi ķēde. ◾ Izņemiet akumulatora bloku un atkārtoti uzstādiet ķēdi, ievērojot sadaļā „SLIEDES UN ĶĒDES NOMAIŅA” sniegtās norādes. ◾ Sausa vai pārāk izstiepta ķēde. ◾ Pārbaudiet eļļas līmeni. Ja nepieciešams, uzpildiet tvertnē eļļu. ◾ Ķēde neatrodas sliedes rievā. ◾ Izņemiet akumulatora bloku un atkārtoti uzstādiet zāģa ķēdi, ievērojot sadaļā „SLIEDES UN ĶĒDES NOMAIŅA” sniegtās norādes.Sliede un ķēde ir karstas un dūmo. ◾ Ķēdes eļļas tvertne ir tukša. ◾ Uzpildiet sliedes un ķēdes smērvielu. ◾ Gruži vadotnes sliedes rievā. ◾ Iztīriet gružus no rievas. GARANTIJA
