NAUDOJIMO INSTRUKCIJA PS1003E EGO

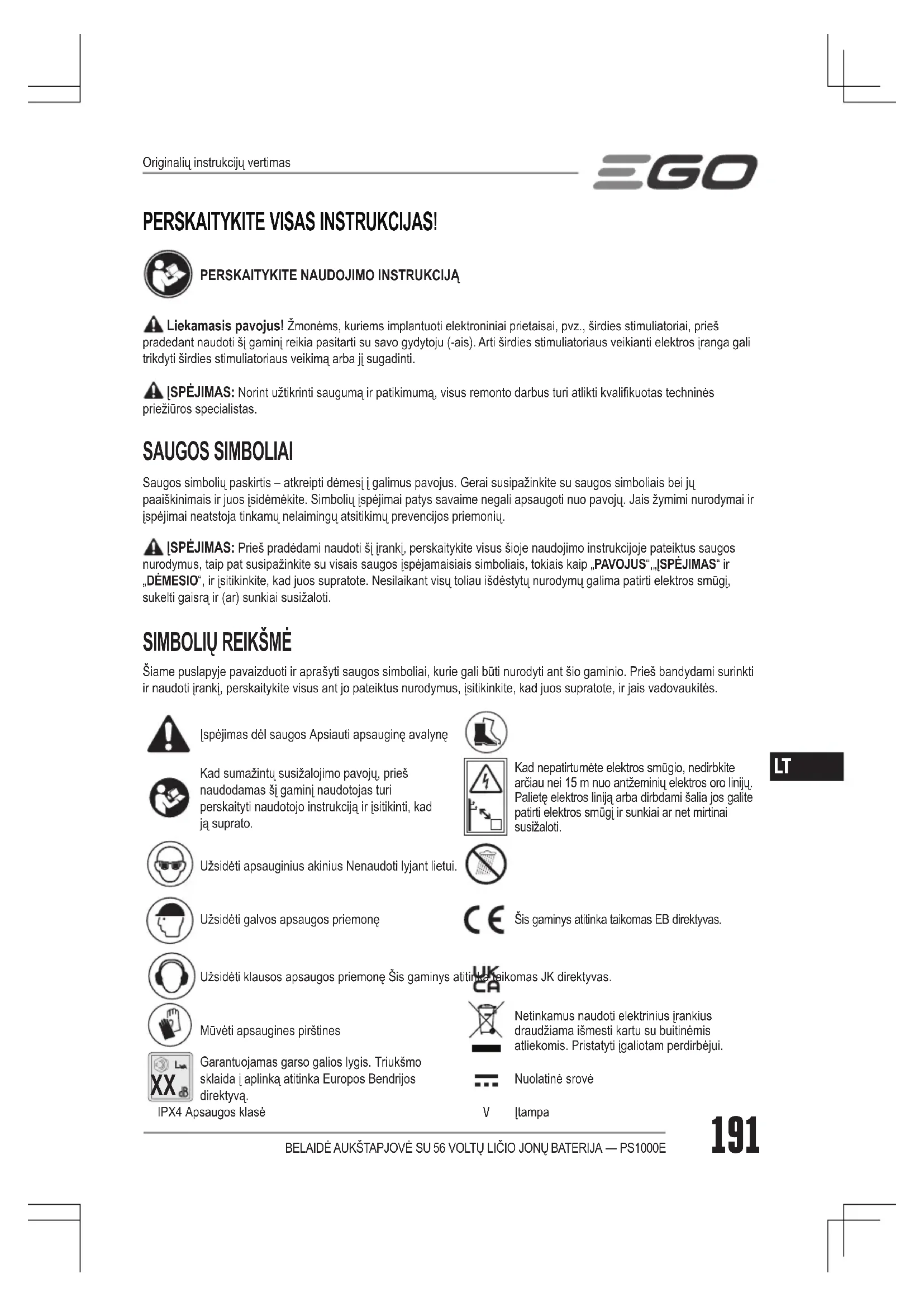

Liekamasis pavojus! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminį reikia pasitarti su savo gydytoju (-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti. ĮSPĖJIMAS: Norint užtikrinti saugumą ir patikimumą, visus remonto darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIAI Saugos simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį įrankį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip „PAVOJUS“,„ĮSPĖJIMAS“ ir „DĖMESIO“, ir įsitikinkite, kad juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.

Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti nurodyti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrankį, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, kad juos supratote, ir jais vadovaukitės. Įspėjimas dėl saugos Apsiauti apsauginę avalynęKad sumažintų susižalojimo pavojų, prieš naudodamas šį gaminį naudotojas turi perskaityti naudotojo instrukciją ir įsitikinti, kad ją suprato.Kad nepatirtumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo antžeminių elektros oro linijų. Palietę elektros liniją arba dirbdami šalia jos galite patirti elektros smūgį ir sunkiai ar net mirtinai susižaloti.Užsidėti apsauginius akinius Nenaudoti lyjant lietui.Užsidėti galvos apsaugos priemonęŠis gaminys atitinka taikomas EB direktyvas.Užsidėti klausos apsaugos priemonę Šis gaminys atitinka taikomas JK direktyvas.Mūvėti apsaugines pirštinesNetinkamus naudoti elektrinius įrankius draudžiama išmesti kartu su buitinėmis atliekomis. Pristatyti įgaliotam perdirbėjui.

Garantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą.Nuolatinė srovėIPX4 Apsaugos klasė ĮtampaOriginalių instrukcijų vertimasBELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E192

TECHNINIAI DUOMENYS Vardinė įtampa56 V Kreipiamosios juostos ilgis 25cmGrandinės žingsnis 6,4 mm (1/4’’) Pjovimo gylio ribotuvas 1,1 mm (0.043’’)Alyvos bakelio talpa 80 mlGrandinės varančiųjų narelių skaičius Įrankio ilgis (be ilginamojo koto)Maks. 292 cm Min. 233 cmRekomenduojama darbo temperatūraNuo –15°C iki 40°CRekomenduojama laikymo temperatūraNuo –20°C iki 70°CRekomenduojama įkrovimo temperatūraNuo 5C iki 40°CSvoris (be sudėtinės baterijos ir grandinės užmovos)4,25 kgIšmatuotas garso galios lygis L 97 dB(A) K=2,5 dB(A)Garso slėgio lygis darbinėje padėtyje L 82 dB(A) K=3 dB(A)Garantuojamas garso galios lygis

(išmatuotas pagal 2000/14/EB)100 dB(A)Vibracija a Priekinė pagalbinė rankena1,19 м/s

K=1,5 м/s Galinė rankena1,01 м/s

◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrankius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrankį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. APRAŠYMAS AUKŠTAPJOVĖS DALYS (A1 pav.)

1. Greitojo grandinės įtempimo reguliavimo rankenėlė

2. LED darbinė lemputė

6. Blokuotės išjungimo mygtukas

9. Baterijos atjungimo mygtukas

10. Priekinė pagalbinė rankena

16. Apsauginiai smaigai

19. Grandinės užmova

PAKUOTĖS TURINIO SĄRAŠAS (A1 pav.) Šiai aukštapjovei rekomenduojama juosta ir grandinė DALIES PAVADINIMAS MODELIO NUMERISKreipiamoji juosta AG1000Q, AG1200QPjūklo grandinė AC1000Q, AC1200Q SURINKIMAS ĮSPĖJIMAS: Jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant gaminį su pažeistomis dalimis arba kai jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: Nebandykite keisti šio gaminio konstrukcijos arba naudoti priedus, kurie nėra rekomenduojami naudoti su šiuo gaminiu. Visi tokie pakeitimai laikomi netinkamu naudojimu ir gali sukelti pavojingas situacijas, kurių metu galite sunkiai susižaloti.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E 193

ĮSPĖJIMAS: Visada išimkite sudėtinę bateriją iš gaminio, kai montuojate dalis, reguliuojate, valote arba gaminio nenaudojate.

1. Paguldykite aukštapjovę ant tvirto ir lygaus paviršiaus

taip, kad šoninis dangtelis būtų nukreiptas į viršų.

2. Mūvėkite pirštines. Nuimkite šoninį dangtelį (B pav.).

3. Paguldykite naujos pjūklo grandinės kilpą ant lygaus

paviršiaus ir ištiesinkite sulenktas vietas.

4. Grandinės varančiuosius narelius įstatykite į

kreipiamosios juostos griovelį. Grandinę paguldykite taip, kad kreipiamosios juostos gale susidarytų kilpa (C pav.). C-1 Grandinės varantieji nareliai C-2 Kreipiamosios juostos griovelis

5. Laikykite nejudančią grandinę ant kreipiamosios

juostos ir uždėkite kilpą ant aukštapjovės varančiosios žvaigždutės. PASTABA: Ant įrankio korpuso išgraviruota nedidelė krypties rodyklė ir pjovimo narelis (D pav.). Montuojant pjūklo grandinę ant kreipiamosios juostos reikia atkreipti dėmesį, kad, sumontavus kreipiamąją juostą, pjūklo grandinės sukimosi kryptis atitiktų šios rodyklės rodomą kryptį, o kreipiamosios juostos pjovimo narelių forma – išgraviruoto narelio formą. Priešingu atveju iš naujo uždėkite pjūklo grandinę ant kreipiamosios juostos taip, kad grandinės sukimosi kryptis atitiktų rodyklės kryptį. Kreipiamąją juostą reikia sumontuoti taip, kad reguliavimo plokštelė būtų nukreipta tolyn nuo korpuso.

6. Juosta ir grandinė turi būti lygiagrečios montavimo

paviršiui. Pritvirtinkite šoninį dangtelį prie korpuso taip, kad visos angos ir kaiščiai bei tvirtinimo varžto ir sriegio skylės atitiktų viena kitą (E pav.). Paspauskite šoninį dangtelį link korpuso, tada iki galo priveržkite greitojo grandinės įtempimo reguliavimo rankenėlę pagal laikrodžio rodyklę. Ekscentrikas šoninio dangtelio viduje apsaugo grandinę nuo pertempimo. PASTABA: Grandinei atsipalaidavus, pasukite greitojo grandinės įtempimo reguliavimo rankenėlę prieš laikrodžio rodyklę bent vieną apsisukimą, o po to iki galo ją priveržkite.

7. Pasukite grandinę ranka, kad patikrintumėte, ar ji

tinkamai uždėta ir nekliūna. Priešingu atveju iš naujo surinkite grandinę ir juostą.

Ši aukštapjovė sudaryta iš aukštapjovės įtaiso ir elektrinės galvutės (F pav.). F-1 Aukštapjovės įtaisas F-2 Elektrinė galvutė ĮSPĖJIMAS: Niekada netvirtinkite ir nereguliuokite aukštapjovės įtaiso, kai veikia elektrinė galvutė arba prijungta baterija. Nesustabdę variklio ir neišėmę baterijos galite sunkiai susižaloti. Aukštapjovės įtaisas prie elektrinės galvutės prijungiamas jungiamąją mova.

1. Išjunkite variklį ir išimkite sudėtinę bateriją.

2. Atsukite sparnuotąją rankenėlę.

3. Sulygiuokite rodyklę ant aukštapjovės koto su rodykle

ant jungiamosios movos ir stumkite kotą į jungiamąją movą, kol išgirsite spragtelėjimą, kuris reikš, kad kotas prisitvirtino (G pav.). G-1 Sparnuotoji rankenėlė G-3 Rodyklė ant jungiamosios movos G-2 Koto atjungimo mygtukas G-4 Rodyklė ant aukštapjovės koto

4. Truktelėkite įtaiso kotą, kad įsitikintumėte, jog jis

patikimai užsiksavo. Jei neužsiksavo, pasukinėkite aukštapjovės kotą į abi puses, kad užsiksuotų jungiamojoje movoje.

5. Tvirtai užveržkite sparnuotąją rankenėlę.

ĮSPĖJIMAS: Prieš paleisdami įrankį patikrinkite, ar sparnuotoji rankenėlė tvirtai užveržta. Įrankio naudojimo metu periodiškai tikrinkite užveržimą, kad išvengtumėte sunkių sužalojimų.

ILGINAMOJO KOTO PRIJUNGIMAS TARP

ELEKTRINĖS GALVUTĖS IR AUKŠTAPJOVĖS ĮTAISO (modelis Nr. EP1000) ĮSPĖJIMAS: Įtaiso niekada netvirtinkite ir nereguliuokite, kai veikia elektrinė galvutė arba prijungta baterija. Nesustabdę variklio ir neišėmę baterijos galite sunkiai susižaloti. Šis ilginamasis kotas skirtas naudoti tik su EGO PS1000E. Niekada nenaudokite su kitais EGO įtaisais. Ilginamasis kotas pailgina įrankį 100 cm ir praplečia pjovimo diapazoną. Jį reikia prijungti tarp aukštapjovės įtaiso ir elektrinės galvutės. Prie vieno įrankio galima prijungti ne daugiau dviejų ilginamųjų kotų (galima įsigyti atskirai).BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E194

Ilginamąjį kotą tarp aukštapjovės įtaiso ir elektrinės galvutės prijunkite pagal nurodymus skyriuje „AUKŠTAPJOVĖS ĮTAISO PRIJUNGIMAS PRIE ELEKTRINĖS GALVUTĖS“ (H pav.).H-1 Jungiamoji mova ant ilginamojo kotoH-2 Jungiamoji mova ant elektrinės galvutės PASTABA: Tinkamai surinkus, aukštapjovės įtaisas, ilginamasis kotas ir elektrinė galvutė traukiant neturi atsiskirti. Visada patikrinkite jungtį, bandydami ją atskirti. Jei šias jungiamąsias dalis galima atskirti, pakartokite pirmiau nurodytus veiksmus. ĮSPĖJIMAS: Nesilaikant įtaiso ir elektrinės galvutės arba ilginamojo koto tvirtinimo nurodymų galima sunkiai ar net mirtinai susižaloti. ĮTAISO NUĖMIMAS NUO ELEKTRINĖS GALVUTĖS 1. Išjunkite variklį ir išimkite sudėtinę bateriją.2. Atsukite sparnuotąją rankenėlę.3. Paspauskite koto atjungimo mygtuką ir, laikydami jį nuspaustą, traukite arba sukite aukštapjovės kotą iš jungiamosios movos, kad jis atsiskirtų nuo elektrinės galvutės arba ilginamojo koto (jei naudojamas).4. Pakartokite šią procedūrą, norėdami atskirti ilginamąjį kotą nuo elektrinės galvutės (jei naudojamas ilginamasis kotas).

1. Išjunkite variklį ir išimkite sudėtinę bateriją.2. Atsukite sparnuotąją veržlę ir nuimkite ją kartu su prispaudimo varžtu nuo priekinės pagalbinės rankenos (I1 pav.). I-1 Priekinė pagalbinė rankenaI-4 Sparnuotoji veržlėI-2 Fiksavimo svirtis I-5Prispaudimo kaladėlėI-3 Prispaudimo varžtas3. Prispauskite pagalbinę rankeną prie elektrinės galvutės koto ir pasukite ją žemyn taip, kad būtų nukreipta į pjūklo grandinę (I2 pav.).4. Įstatykite prispaudimo kaladėlę ir prakiškite prispaudimo varžtą su sparnuotąja veržle (I3 pav.).5. Sparnuotosios veržlės neužveržkite iki galo. Nustatykite priekinę pagalbinę rankeną į padėtį tarp peties diržo pakabos ir sustumiamo koto įvorės (I4 pav.). Rankeną reikia sureguliuoti taip, kad naudojant aukštapjovę ranka būtų ištiesta.6. Nuspauskite žemyn ksavimo svirtį ir priveržkite sparnuotąją veržlę, kad priekinė pagalbinė rankena ant elektrinės galvutės koto nesisukinėtų ir nejudėtų. DARBAS PAVOJUS: Niekada nepjaukite šalia elektros linijų, elektros laidų arba kitų elektros įtampos šaltinių. Jeigu kreipiamoji juosta arba grandinė įstrigtų elektros laiduose arba linijoje NELIESKITE JUOSTOS, GRANDINĖS ARBA KOTO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, O TAI GALI BŪTI LABAI PAVOJINGA. Laikykite aukštapjovę už izoliuotos galinės rankenos arba padėkite toliau nuo savęs saugiu būdu. Prieš bandydami išlaisvinti kreipiamąją juostą ir grandinę, atjunkite įtampą pažeistoje elektros linijoje arba laide. Palietę kreipiamąją juostą, grandinę, kitas elektrai laidžias aukštapjovės dalis, elektros laidus ar linijas, kuriomis teka srovė, galite patirti elektros smūgį ir sunkiai ar net mirtinai susižaloti. ĮSPĖJIMAS: Mokėjimas naudotis šiuo gaminiu nesuteikia teisės dirbti nerūpestingai. Atminkite, kad net akimirksniui atitraukę dėmesį galite sunkiai susižaloti. ĮSPĖJIMAS: Visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga. Nesilaikant šio nurodymo į akis gali pataikyti išsviestos šiukšlės arba galite kitaip sunkiai susižaloti. ĮSPĖJIMAS: Visada išimkite sudėtinę bateriją iš gaminio, kai montuojate dalis, reguliuojate, valote arba nenaudojate gaminio. Išėmę sudėtinę bateriją išvengsite atsitiktinio paleidimo, kuris gali sunkiai sužaloti. ĮSPĖJIMAS: Nenaudokite jokių papildomų įtaisų ar priedų, kurių nerekomendavo šio įrankio gamintojas. Naudojant nerekomenduojamus papildomus įtaisus ar priedus galima sunkiai susižaloti.Kaskart prieš naudodami gaminį nuodugniai jį patikrinkite, ar nesugadintas ir netrūksta ar neatsilaisvinusios dalys, pavyzdžiui, sraigtai, veržlės, varžtai, dangteliai ir pan. Patikimai priveržkite visas tvirtinimo detales ir dangtelius ir nenaudokite šio gaminio, kol nepakeisite visų trūkstamų ar sugadintų dalių. PRITAIKYMAS Galite naudoti šį gaminį toliau išvardytais tikslais: ◾ Šakoms pjaustyti; ◾ Genėti.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E 195

PASTABA: Įrankį galima naudoti tik pagal numatytąją paskirtį. Bet koks kitas naudojimas laikomas netinkamu.

PJOVIMO JUOSTOS IR GRANDINĖS ALYVOS

BAKELIO PILDYMAS ĮSPĖJIMAS: Nerūkykite ir nenaudokite ugnies ar liepsnos šalia alyvos ar aukštapjovės. Alyva gali išsilieti ir sukelti gaisrą. PASTABA: Nauja aukštapjovė parduodama be alyvos. Prieš ją naudojant bakelį būtina pripildyti grandinėms skirta alyva. Naudodami aukštapjovę be grandinės alyvos arba kai alyvos lygis yra žemesnis už tam tikrą lygį, aukštapjovę sugadinsite. Grandinės eksploatavimo trukmė ir pjovimo našumas priklauso nuo tinkamo tepimo. Darbo metu grandinė automatiškai tepama grandinės alyva, jei bakelyje jos yra pakankamai. Dirbdami kas 20 minučių tikrinkite alyvos lygį ir prireikus įpilkite daugiau alyvos.

1. Iš elektrinės galvutės išimkite sudėtinę bateriją.

2. Kad į alyvos bakelį nepatektų nešvarumų, nuvalykite

jo dangtelį ir plotą aplink dangtelį.

3. Paguldykite aukštapjovę ant tvirto ir lygaus paviršiaus

taip, kad alyvos bakelio dangtelis būtų nukreiptas į viršų, ir dangtelį atsukite (J pav.).

4. Į bakelį iki pat kakliuko atsargiai pripilkite kreipiamųjų

juostų ir grandinių alyvos. Pilkite atsargiai, kad alyva nepersilietų. Nuvalykite alyvos perteklių. PASTABA: ◾ Niekada nenaudokite alyvos ar kitų tepimo priemonių, kurios nėra skirtos juostai ir grandinei tepti. Priešingu atveju tepimo sistema gali užsikimšti, ir tuomet greičiau sudils juosta ir grandinė. ◾ Dažnai tikrinkite alyvos lygį ir prireikus papildykite. ◾ Nenaudokite nešvarios, naudotos arba kitaip užterštos alyvos. Nepaisant šio nurodymo galima sugadinti kreipiamąją juostą arba grandinę. ◾ Normalu, kai iš nenaudojamo įrankio sunkiasi alyva. Kad alyva nevarvėtų, kiekvieną kartą po įrankio naudojimo ištuštinkite alyvos bakelį, o po to paleiskite aukštapjovę vienai minutei. Ilgai laikomo įrankio grandinė turi būti lengvai sutepta; taip išvengsite rūdžių ant grandinės ir juostos žvaigždutės. ◾ Kad neterštumėte aplinkos, alyvą atiduokite perdirbti arba tinkamai išmeskite. Dėl galimo perdirbimo ir (ar) išmetimo būdų pasitarkite su vietos atliekų tvarkymo institucija. SUSTUMIAMO KOTO REGULIAVIMAS (K pav.)

1. Pakelkite greitojo atleidimo svirtį, kad atlaisvintumėte

2. Ištieskite sustumiamą kotą iki reikiamo ilgio.

3. Nuspauskite greitojo atleidimo svirtį žemyn, kad tvirtai

užksuotumėte sustumiamą kotą.

PETIES DIRŽO TVIRTINIMAS

Spausdami atidarykite diržo kabliuką ir prikabinkite prie aukštapjovės peties diržo pakabos (L pav.). Susireguliuokite peties diržą, kad būtų patogu dirbti. ĮSPĖJIMAS: Atsitikus nelaimei, nedelsdami nusiimkite diržą nuo peties, kad nesusižalotumėte. SUDĖTINĖS BATERIJOS ĮSTATYMAS IR IŠĖMIMAS PASTABA: Prieš naudodami sudėtinę bateriją pirmą kartą iki galo ją įkraukite. Naudokite tik su A2 paveiksle nurodytomis sudėtinėmis baterijomis ir įkrovikliais. Įstatymas Sulygiuokite sudėtinės baterijos iškyšas su tvirtinimo grioveliais ir spauskite bateriją žemyn, kol išgirsite spragtelėjimą (M pav.). ĮSPĖJIMAS: Prieš pradėdami dirbti įsitikinkite, kad sudėtinė baterija užksuota savo vietoje. Jei sudėtinė baterija tinkamai neužksuota, ji gali iškristi ir sunkiai sužaloti. ĮSPĖJIMAS: Spausdami baterijos atjungimo mygtuką, visada atidžiai stebėkite savo kojas ir šalia esančius vaikus bei naminius gyvūnus. Iškritusi baterija gali sunkai sužaloti. NIEKADA nebandykite išimti sudėtinės baterijos dirbdami aukštyje. Išėmimas Paspauskite baterijos atjungimo mygtuką ir ištraukite bateriją (N pav.). LED DARBINĖ LEMPUTĖ (O pav.) LED darbinė lemputė yra aukštapjovės priekyje, vienoje linijoje su pjūklo grandine. Ši funkcija užtikrina papildomą apšvietimą, kad pjaudami aukštai medyje esančias šakas naudotojai matytų, kur yra pjūklo grandinė. Darbinė lemputė automatiškai užsidega paspaudus pagrindinį jungiklį, ir užgęsta atleidus pagrindinį jungiklį po maždaug 10 sekundžių.

ĮRANKIO PALEIDIMAS IR SUSTABDYMAS

Prieš paleidžiant aukštapjovę

ĮSPĖJIMAS: NIEKADA NENAUDOKITE

ELEKTRINĖS GALVUTĖS BE PRIJUNGTO ĮTAISO. Nebandykite paleisti elektrinės galvutės neprijungę aukštapjovės įtaiso.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E196

PASTABA: Prieš paleisdami aukštapjovę patikrinkite greitojo grandinės įtempimo reguliavimo rankenėlę, alyvos lygį ir grandinės bei dantukų aštrumą. Be to, tvirtai atsistokite, tinkamai paimkite įrankį ir laikykite jį tinkamame aukštyje virš žemės (Q pav.). Paleidimas (P pav.)

1. Įstatykite sudėtinę bateriją.

2. Patikrinkite, ar netoliese nėra jokių daiktų arba kliūčių,

kurias kreipiamoji juosta ir grandinė galėtų užkliudyti.

3. Abiem rankomis tvirtai suimkite pagalbinę rankeną ir

4. Paspauskite ir laikykite nuspaudę blokuotės išjungimo

mygtuką, po to paspauskite pagrindinį jungiklį, kad paleistumėte įrankį. Atleiskite blokuotės išjungimo mygtuką ir toliau laikykite nuspaudę jungiklį, kad įrankis nuolat veiktų. ĮSPĖJIMAS: Nebandykite paleisti aukštapjovės, kai jos grandinė įstatyta į įpjovą arba liečia bet kokį paviršių. Sustabdymas Atitraukite aukštapjovę nuo pjovimo zonos ir atleiskite pagrindinį jungiklį, kad sustabdytumėte įrankį. ĮSPĖJIMAS: Darydami pertraukas arba baigę dirbti, visada išimkite sudėtinę bateriją iš aukštapjovės. PAGRINDINĖ PJOVIMO PROCEDŪRA (R pav.) Kad nepažeistumėte medžių arba krūmų žievės, atlikite toliau aprašomus veiksmus. Pjaudami nestumdykite aukštapjovės pirmyn ir atgal.

1. Visų pirma negiliai įpjaukite (1/4 šakos skersmens)

šakos apatinę pusę arti pagrindinės šakos arba kamieno.

2. Tuomet pjaukite šakos viršutinę pusę šiek tiek toliau

nuo pirmojo pjūvio. Pjaukite šaką, kol ji atsiskirs nuo medžio. Būkite pasiruošę išlaikyti įrankio svorį, kai šaka pradės kristi.

3. Paskutinį pjūvį atlikite arti kamieno.

PASTABA: Darydami antrąjį ir paskutinįjį pjūvius (iš šakos viršutinės pusės), apsauginius smaigus atremkite į pjaunamą šaką (S pav.). Taip pjaunama šaka stabilesnė ir ją lengviau pjauti. Leiskite grandinei pjauti už jus; spauskite ją tik lengvai žemyn. Pernelyg stipriai spaudžiant galima sugadinti kreipiamąją juostą, grandinę arba variklį. S-1 Apsauginiai smaigai

4. Baigę pjauti iš karto atleiskite pagrindinį jungiklį.

PASTABA: Nesilaikant tinkamų pjovimo procedūrų, juosta ir grandinė gali įstrigti pjaunamoje šakoje. Jeigu taip nutiktų, atlikite šiuos veiksmus:

1. Išjunkite variklį ir išimkite sudėtinę bateriją.

2. Jeigu šaką galite pasiekti nuo žemės, laikydami

aukštapjovę ją pakelkite. Šiuo būdu turėtumėte atlaisvinti ir ištraukti aukštapjovę.

3. Nepavykus ištraukti kreipkitės pagalbos į specialistą.

ŠAKŲ PJAUSTYMAS IR GENĖJIMAS

Ši aukštapjovė skirta šakelėmis ir ne storesnėms kaip 20 cm (įrankis su 25 cm kreipiamąja juosta) ar 25 cm (įrankis su 30 cm kreipiamąja juosta) šakoms pjaustyti ir genėti. Kad darbo rezultatai būtų kuo geresni, laikykitės šių atsargumo priemonių:

1. Atidžiai planuokite pjūvį. Žinokite, kuria kryptimi kris

šaka. ĮSPĖJIMAS: Šakos gali kristi nenumatyta kryptimi. Nestovėkite tiesiai po pjaunama šaka.

2. Tipiškiausias pjovimo būdas – pakreipti įrankį 60°

ar mažesniu kampu, priklausomai nuo konkrečios situacijos, kaip parodyta T pav. Kuo didesnis aukštapjovės koto kampas su žeme, tuo sunkiau atlikti pirmąjį pjūvį (iš apatinės šakos pusės).

3. Ilgas šakas pjaustykite dalimis.

4. Pradžioje nupjaukite apatines šakas, kad po to būtų

daugiau vietos kristi pjaunamoms viršutinėms šakoms.

5. Dirbkite neskubėdami, abiem rankomis tvirtai

laikydami aukštapjovę. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą.

6. Pjaudami šakas išlaikykite medį tarp savęs ir

grandinės. Pjaukite iš priešingos pjaunamai šakai medžio pusės.

7. Nepjaukite stovėdami ant kopėčių – tai labai

pavojinga. Tokius darbus patikėkite specialistams.

8. Prie pagrindinės šakos arba kamieno pjaukite tik

nupjovę pakankamą dalį šakos, kad sumažėtų likusios dalies svoris. Tinkamai pjaudami nenuplėšite žievės nuo pagrindinės šakos arba kamieno.

9. Aukštapjovės nenaudokite medžiams leisti arba

10. Kad nepatirtumėte elektros smūgio, dirbkite ne arčiau

kaip 15 m atstumu nuo antžeminių elektros oro linijų (T pav.).

11. Pašaliniai asmenys turi būti ne arčiau kaip 15 m

ĮSPĖJIMAS: Prieš tikrindami, valydami ar vykdydami įrankio techninės priežiūros darbus sustabdykite variklį, palaukite, kol sustos visos judančios dalys, ir išimkite sudėtinę bateriją. Nesilaikydami šių instrukcijų galite sunkiai ar net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS: Vykdydami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Kad gaminys būtų saugus ir patikimas, visus šiuose techninės priežiūros nurodymuose neaprašytus remonto darbus turi atlikti kvalikuotas techninės priežiūros technikas. ĮSPĖJIMAS: Tvarkydami pjūklo grandinę visada mūvėkite pirštines. Grandinė yra aštri ir gali būti su atplaišomis.

Valydami plastikines dalis venkite naudoti tirpiklius. Įvairūs komerciniai tirpikliai gali pažeisti įvairių tipų plastiką ir jų naudoti nerekomenduojama. Purvą, dulkes, alyvą, tepalus ir t. t. valykite švariu skudurėliu. VALYMAS ◾ Kaskart panaudoję, minkštu šepetėliu nuvalykite nešvarumus nuo grandinės ir kreipiamosios juostos. Aukštapjovės paviršių valykite švaria šluoste, sudrėkinta mažos koncentracijos muilo tirpalu. ◾ Nuimkite šoninį dangtelį ir minkštu šepetėliu nuvalykite nešvarumus nuo kreipiamosios juostos, pjūklo grandinės, žvaigždutės ir šoninio dangtelio. ◾ Keisdami pjūklo grandinę, iš kreipiamosios juostos griovelio būtinai išvalykite medienos skiedras, pjuvenas ir nešvarumus.Visus šioje priežiūros instrukcijoje neaprašytus techninės priežiūros darbus turi atlikti kvalikuotas aukštapjovės techninės priežiūros specialistas.

JUOSTOS IR GRANDINĖS KEITIMAS

Kreipiamąją juostą ir grandinę visada keiskite juostos ir grandinės deriniu, nurodytu skyriuje „Šiai aukštapjovei rekomenduojama juosta ir grandinė“.1. Išimkite sudėtinę bateriją ir palaukite, kol įrankis atvės. Patikrinkite, ar prisuktas alyvos bakelio dangtelis, kad neištekėtų alyva.2. Paguldykite aukštapjovę ant šono ant tvirto ir lygaus paviršiaus taip, kad alyvos bakelio dangtelis būtų viršuje.3. Mūvėkite pirštines. Nuimkite šoninį dangtelį (U pav.). Sausu skudurėliu nuvalykite šoninį dangtelį. 4. Nuo montavimo paviršiaus sudilusią juostą ir grandinę.5. Uždėkite naują kreipiamąją juostą ir pjūklo grandinę, vadovaudamiesi skyriuje „SURINKIMAS“ pateiktomis instrukcijomis „KREIPIAMOSIOS JUOSTOS IR GRANDINĖS SURINKIMAS“. PASTABA: Tuo pačiu tai gera proga patikrinti, ar varančioji žvaigždutė nėra pernelyg sudilusi ar sugadinta.

KREIPIAMOSIOS JUOSTOS TECHNINĖ PRIEŽIŪRA

Jei kreipiamoji juosta yra su nudilimo požymiais, nuimkite ją nuo aukštapjovės. Išsukite ksavimo varžtą ir nuimkite reguliavimo plokštelę, apverskite kreipiamąją juostą (V pav.) ir vėl pritvirtinkite reguliavimo plokštelę naujoje kreipiamosios juostos pusėje (W pav.), kad juostos dilimas būtų tolygesnis ir ją būtų galima ilgiau naudoti. Kiekvieną dieną po darbo juostą reikia nuvalyti ir patikrinti, ar ji nesudilusi ir nepažeista. Kreipiamosios juostos bėgelių šiaušimasis arba šerpetų atsiradimas juose yra normalūs juostos dilimo požymiai. Atsiradusius tokius nelygumus galima pašalinti su dilde. Kreipiamąją juostą, kurioje yra toliau nurodytų defektų, reikia pakeisti: ◾ Išdilimas juostos bėgelyje, dėl kurio grandinė pakrypsta. ◾ Įlenkta kreipiamoji juosta. ◾ Įtrūkę arba sulūžę bėgeliai. ◾ Išsiplėtę bėgeliai. Be to, pjovimo juostos viršūnėje yra žvaigždutė. Žvaigždutę reikia kas savaitę sutepti tepimo švirkštu, kad prailgintumėte kreipiamosios juostos naudojimo trukmę. Kas savaitę tepimo švirkštu įleiskite grandinės alyvos į tepimo skylutę (X pav.). Pasukite kreipiamąją juostą ir patikrinkite, ar tepimo skylutėse ir grandinės griovelyje nėra nešvarumų.X-1 Žvaigždutė kreipiamosios juostos viršūnėjeX-2 Tepimo skylutė

GRANDINĖS TECHNINĖ PRIEŽIŪRA

Šiam pjūklui naudokite tik nuo atatrankos saugančias grandines. Tinkamai prižiūrint šią greito pjovimo grandinę, ji sumažina atatranką.Su tinkamai išgaląsta grandine galima be didelių pastangų ir labai silpnai spaudžiant pjauti medį.Niekada nenaudokite atšipusios arba pažeistos grandinės. Atšipę pjūklo grandinės pjovimo nareliai lemia didesnę zinę įtampą, stipresnę vibraciją, prastus pjovimo rezultatus ir spartesnį dilimą.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E198

Kad grandinė pjautų sklandžiai ir greitai, ją reikia tinkamai prižiūrėti. Grandinę reikia pagaląsti, kai medžio pjuvenos tampa smulkios ir panašios į miltelius, kai pjaunant reikia stipriai spausti grandinę į medį arba kai grandinė pjaudama krypsta į šoną. Vykdydami pjūklo grandinės techninės priežiūros darbus, atsižvelkite į toliau nurodytus dalykus: ◾ Netinkamas šoninės plokštelės galandimo kampas gali padidinti pavojų, kad įvyks stipri atatranka. ◾ Pjovimo gylio ribotuvo tarpelis: per mažas tarpelis padidina atatrankos tikimybę; nepakankamai mažas tarpelis sumažina pjovimo našumą. ◾ Jei pjovimo narelių dantukai kliudė kietą daiktą, pvz., vinis arba akmenis, arba atbuko nuo purvo ir smėlio, esančio ant medienos, pasirūpinkite, kad grandinę pagaląstų kvalikuotas techninės priežiūros specialistas.

GABENIMAS IR LAIKYMAS

◾ Nepalikite ir negabenkite veikiančio aukštapjovės įtaiso. Prieš padėdami į laikymo vietą ar gabendami visada išimkite sudėtinę bateriją. ◾ Prieš padėdami aukštapjovės įtaisą į laikymo vietą ar gabendami, ant kreipiamosios juostos ir grandinės visada uždėkite juostos užmovą. Būkite atsargūs, kad nepaliestumėte aštrių grandinės dantukų. ◾ Prieš padėdami į laikymo, vietą aukštapjovę kruopščiai nuvalykite. Aukštapjovę laikykite sausoje, rakinamoje ir (ar) vaikams neprieinamoje patalpoje ir saugokite nuo ėsdinančių medžiagų, pavyzdžiui, sodo chemikalų ir ledui tirpdyti naudojamų druskų. Aplinkos apsauga Neišmeskite elektros įrangos, panaudotų baterijų ir įkroviklio kartu su buitinėmis atliekomis! Šias atliekas reikia pristatyti į jų surinkimo vietą ar įgaliotam perdirbėjui. Elektrinius įrankius reikia grąžinti į tokių atliekų perdirbimo įmonę.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E 199

Neveikia variklis. ◾ Sudėtinė baterija neprijungta prie aukštapjovės. ◾ Prie aukštapjovės prijunkite sudėtinę bateriją. ◾ Nėra elektrinio kontakto tarp pjūklo ir baterijos. ◾ Išimkite sudėtinę bateriją, patikrinkite kontaktus ir vėl įstatykite sudėtinę bateriją. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite sudėtinę bateriją. ◾ Prieš paspaudžiant pagrindinį jungiklį, nenuspaudžiamas blokuotės išjungimo mygtukas. ◾ Kad įjungtumėte aukštapjovę, nuspauskite ir laikykite nuspaudę blokuotės išjungimo mygtuką, o po to paspauskite pagrindinį jungiklį. ◾ Sudėtinė baterija arba elektrinė galvutė pernelyg įkaitusi. ◾ Leiskite sudėtinei baterijai arba elektrinei galvutei atvėsti, kol temperatūra nukris iki rekomenduojamos darbinės temperatūros. ◾ Pjūklo grandinė įstrigo medienoje. ◾ Atleiskite pagrindinį jungiklį, ištraukite grandinę ir kreipiamąją juostą iš medienos, o po to vėl paleiskite aukštapjovę. ◾ Strypas ir grandinė yra pasvirę ir nėra lygiagretūs korpusui. ◾ Išimkite bateriją ir pakeiskite juostą bei grandinę, kaip nurodyta skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“. Prieš montuodami šoninį dangtelį visada nepamirškite, kad juosta ir grandinė būtų lygiagrečios tvirtinimo paviršiu ◾ Nešvarumai kreipiamosios juostos griovelyje. ◾ Spauskite pjūklo grandinę į medį ir stumdykite aukštapjovę pirmyn bei atgal, kad pjuvenos pasišalintų. ◾ Nešvarumai šoniniame dangtelyje. ◾ Išimkite sudėtinę bateriją, nuimkite šoninį dangtelį ir išvalykite nešvarumus.BELAIDĖ AUKŠTAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ BATERIJA — PS1000E200

Variklis veikia, tačiau grandinė nesisuka. ◾ Grandinė nesusikabina su varančiąja žvaigždute. ◾ Išimkite sudėtinę bateriją ir iš naujo uždėkite grandinę; grandinės varantieji nareliai turi būti visiškai užmauti ant žvaigždutės. ◾ Nepakankamai įtempta grandinė. ◾ Pradžioje atlaisvinkite (pasukdami prieš laikrodžio rodyklę bent vieną apsisukimą) greitojo grandinės įtempimo reguliavimo rankenėlę, o po to grandinę vėl tinkamai įtempkite, sukdami rankenėlę pagal laikrodžio rodyklę. ◾ Atšipusi grandinė. ◾ Kreipkitės į kvalikuotą techninės priežiūros specialistą, kad pagaląstų grandinę. ◾ Grandinė uždėta atvirkščiai. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus vėl uždėkite pjūklo grandinę. ◾ Sudilusi grandinė. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus pakeiskite grandinę. ◾ Sausa arba per daug įtempta grandinė. ◾ Patikrinkite alyvos lygį. Jei reikia, pripildykite alyvos bakelį. ◾ Grandinė neįstatyta į kreipiamosios juostos griovelį. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus vėl uždėkite pjūklo grandinę.Juosta ir grandinė įkaista bei rūksta. ◾ Grandinės alyvos bakelis yra tuščias. ◾ Įpilkite juostos ir grandinės alyvos. ◾ Nešvarumai pjovimo juostos griovelyje. ◾ Išvalykite nešvarumus iš griovelio. GARANTIJA

EGO GARANTIJOS TAISYKLĖS

Jei norite sužinoti visas EGO garantinių taisyklių sąlygas, apsilankykite interneto svetainėje egopowerplus.com.56 VOLTU LITIJA JONU AKUMULATORA AUGSTGRIEZIS — PS1000E 201
