Tekniske specifikationer	Elektrisk kædesav, effekt på 1000 W, klinge længde på 30 cm
Anvendelse	Ideel til beskæring, træskæring og havearbejde
Vedligeholdelse og reparation	Kontroller regelmæssigt kædespændingen, smør kæden og føringsskinnen
Sikkerhed	Udstyret med kædebremse, overbelastningsbeskyttelse, anbefalet brug af handsker
Generelle oplysninger	Letvægt for bedre håndtering, strømkabel på 5 meter

Ofte stillede spørgsmål - PS1003E EGO

Hvordan samler jeg EGO PS1003E saven?

For at samle EGO PS1003E saven skal du starte med at fastgøre håndtaget til savens krop i henhold til instruktionerne i brugervejledningen. Sørg for, at alle skruer er godt strammet.

Hvad er længden på klingen til EGO PS1003E saven?

EGO PS1003E saven er udstyret med en klinge på 30 cm.

Hvordan udskifter jeg savklingen?

For at udskifte klingen skal du slukke for saven og tage den ud af stikkontakten. Brug den medfølgende monteringsnøgle til at løsne fastgørelsesskruen til klingen, fjern den gamle klinge, og indsæt den nye, og sørg for, at den sidder korrekt. Stram fastgørelsesskruen.

Hvad er den maksimale skærekapacitet for EGO PS1003E saven?

EGO PS1003E saven har en maksimal skærekapacitet på 10 cm i diameter.

Hvordan vedligeholder jeg min EGO PS1003E sav?

For at vedligeholde din sav skal du regelmæssigt rengøre klingen og huset med en tør klud. Kontroller regelmæssigt skruer og fastgørelser for at sikre, at de er godt strammet.

Er EGO PS1003E saven egnet til udendørs brug?

Ja, EGO PS1003E saven er designet til udendørs brug, men det anbefales at opbevare den beskyttet mod vejret, når den ikke er i brug.

Hvilke materialer kan jeg skære med EGO PS1003E saven?

EGO PS1003E saven er ideel til at skære træ, grene og lignende materialer. Undgå at skære hårde materialer som metal.

Hvad vejer EGO PS1003E saven?

EGO PS1003E saven vejer cirka 2,5 kg.

Er der tilbehør inkluderet med EGO PS1003E saven?

Ja, EGO PS1003E saven leveres med en savklinge, en monteringsnøgle og en brugervejledning.

Hvordan kan jeg kontakte kundeservice i tilfælde af problemer?

For at kontakte kundeservice skal du bruge kontaktoplysningerne i brugervejledningen eller besøge EGOs hjemmeside for mere information.

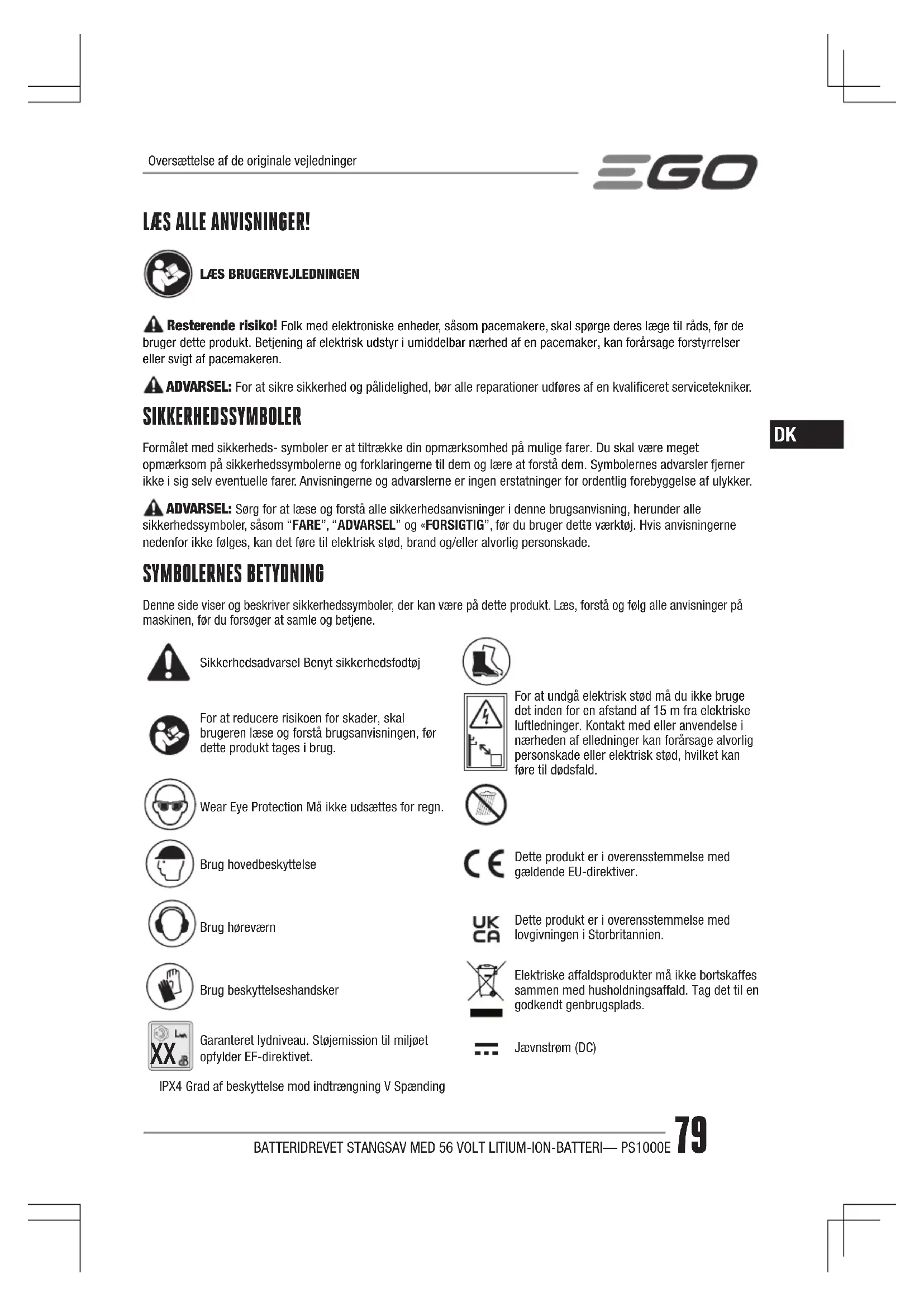

BRUGSANVISNING PS1003E EGO

Resterende risiko! Folk med elektroniske eheder, sasom pacemakere, skal sporge deres laege til rads, for de bruger dette produit. Betjening af elektrisk udstyr i umiddelbar naerhed af en pacemaker, kan forarsage forstyrelser ell er svigt af pacemakeren.
ADVARSEL: For at sikre sikkerhed og pali delighed, bør alle reparationer udfores af en kvaliferet servicetekniker.

SIKKERHEDSSYMBOLER

Formålet med sikkerheds- symbolor er at tilrække din opmærksomhed på mulige farer. Du skaløre meget opmærksom på sikkerhedssymbolverne og forsklaringerne til dem og*Lare at forsta dem. Symbolernes adversler fjerner ikke i sig selv eventuelle farer. Anvisningerne og adverslerne er ingen erstatninger for ordentlich forebyggelse af ulykker.
ADVARSEL: Sorg for at lase og forsta alle sikkerhedsanvisninger i donne brugsanvising, herunder alle sikkerhedssymboler, sasom "FARE", "ADVARSEL" og FORSIGTIG", for du bruger dette varktog. Hvis anvisingerne nedenfor ikke foles, kan det fore til elektrisk stød, brand og/eller alvorlig personskade.

SYMBOLERNES BETYDNING

Denne side viser og beskriver sikkerhedssymboler, der kan vare pa dette produit. Læs, forsta og følg alle anvisninger pa maskinen, for du forsøger at samle og betjene.

Sikkerhedsadvarsel Benyt sikkerhedsfoctoj

For at reducere risikoen for skader, skal brugeren lase og forsta brugsanvisningen, fere dette produktagesibrug.

Wear Eye Protection Må参加会议 for regn.

Brug hovedbeskyttelse

Brug horevaern

Brug beskytteseshandsker

Garanteret lydniveau. Stojemission til miljoet opfylder EF-direktivet.

IPX4 Grad af beskytelse mod indtraengning V Spanding

For at undgå elektrisk stød ma du ikke bruge det inden for en afstand af 15 m fra elektriske luftledninger. Kontakt med eller anvendelse i narheden af elledninger kan forårsage alvorlig personskade aller elektrisk stød, hvilket kan fore til dødsfald.

Dette produit er i overensstemmelse med geldende EU-direktiver.

Dette produit er i overensstemmelse med lovgivningen i Storbritannien.

Elektriske affaldsprodukter违法犯罪
sammen med husholdningsaffald. Tag det til en godkendt genbrugsplads.

Javnstrom (DC)

SPECIFICATIONER

Nominal spænding		56 V = =
Laengde på sværdet 25 cm
Kædedeling 6,4 mm (1/4")
Kædemäl er 1,1 mm (0.043")
Oliebeholderens kapacitet 80 ml
Antal kædeled 56
Værktøjets længde (uden forlængerstang)		Maks. 292 cm Min. 233 cm
Anbafalet driftstemperatur -15°C		40°C
Anbafalet opbevaringstemperatur		-20°C-70°C
Anbafalet opladning Temperatur 5°C		-40°C
Vægt (uden batteripakke, kædehylster)		4,25 kg
Målt lydeffektniveau LWA		97 dB(A) K=2,5 dB(A)
Lydtryk tæt ved arbeitspositionen LPA		82 dB(A) K=3 dB(A)
Garanteret lydeffektniveau LPA (i henhold til 2000/14/EF)		100 dB(A)
Vibration ah	Forreste hjælpehändtag	1,19 m/s2 K=1,5 m/s2
	Bageste händtag	1,01 m/s2 K=1,5 m/s2

Den samlede erklarede vibrationsvardi er malt i overensstemmelse med en standard testmetoden, og den kan bruges til atSAMmenigne et varktoj med et andet;

Den samlede angivne vibrationsværdi kan ogsa bruge ved en forelbig vurdering af eksponderingen.

BEMERK: Vibrationsemissionen ved faktisk brug af elværktoget kan afvige fra den angivne vardy, hvor værktoget bruges. For at beskytte brugeren, skal brugeren bruge handsker og horevarn i de faktiske brugsforhold.

BESKRIVELSE

GOR DIG BEKENDT MED DIN STANGSAV (fig. A1)

1. Knop til hurtig justering af kædspændingen
2. LED-arbejdslys
3. Sidebeslag
4. Bojle til skulderrem
5. Forlangerstang
6. Laseknap
7. Gashandtag
8. Bageste handtag
9. Knap til frigorelse af batteri
10. Forreeste hjaelpehandtag
11. Uclosergreb
12. Teleskopstang
13. Skulderrem
14. Låg til oliebeholder
15. Oliebeholder
16. Afkortningskam
17. Savsvaerd
18. Savkaede
19. Kaedehylster

LISTE OVER DELE (fig.A1)

ADVARSEL: Hvis der er dele, der er beskadigede.
eller mangler, anvendes apparatet ici, for delene er
udskiftet. Brug af dette prodkt med beskadigede ell
smanglende dele kan medfere alvorlig personskade.

ADVARSEL: Forsog ikke atændre dette produit erler fremstille tilbehør, der ikke anbefales til brug med dette produit. Enhveralandendringeller modifikation er misbrug og kan resultere i en farlig situation og fere til eventuel alvorlig persorskade.

ADVARSEL: Fjern altid batteriet fra produktet, nár du monterer dele, foretager justeringer, ved rengoring, eller nár det ikke bruges.

MONTERING AF SVERDET OG KAEDEN

1. Laeg stangsaven på siden på en fast, flad overflade, sö sidedeakslet vender opad.
2. Brug handsker. Fjern sidedaekslet (fig. B).
3. Laeg den nye savkaede i en lokke pa en plan flade, og ret alle knak ud.
4. Saet kædens led på plads i rillen på sværdet. Placer kæden, sa der er en lække på bagsiden af sværdet (fig. C).

C-1 Kædeled

C-2 Rille på savsværdet

1. Hold kæden på plads på sværdet, og sæt kædeløkken omkring stangsavens tandhjul.

BEMERK: Der er indgraveret en lille retningspil og en kniv i varktojshuset (fig. D). När sværdet er sat pa, og savkæden saettes pa sværdet, skal du sorge for, at savkædens retning passer med drejeretning-pilen pa kabinett. Sorg ögsa for, at skærerne overst pa sværdet passer med knivenes retning pa kabinett. Hvis de vender i modsatte retninger, skal du vende kæden om. Sværdet skal monteres med justeringspladen vendt vaek fra kabinett.

1. Hold stangen og kaden parallelt med monteringsfladen. Spend sidedaekslet fast pa kabinettet, sa hullerne/stifferne og fastgorelsesbolten/gevindhullet passer med hinanden (fig. E). Tryk sidedaekslet mod kabinettet, og spend derefter knoppen til kedespandingen welt med uret. Gearet i sidedaekslet er designet til at sikre, at kaden ikke spændes for meget.

BEMAERK: Hvis kaden Iosner sig, skal justeringsknuppen til kedespaendingen drejes mindst en omgang mod uret. Stram derefter knuppen welt.

1. Drej kæden med händen for at se, om er sat rigtigt på og at den ikke binder. Eller skal du samle kæde og sværdetigen.

MONTERING AF STANGSAVENS TILBEHØR PÁ MOTORHOVEDET

Denne stangsav kan bruges med dens tilbehør og motorhovedet (fig. F).

ADVARSEL: Stangsavens tilbehør ma aldrig monteres eller tilpasses, nar motordelen korer erler med batteriet isat. Hvis motoren ikke standses og batteriet ikke fjernes, kan der ske alvorlig persorskade.

Stangsavens tilbehör sættes på motorhovedet med koblingsstykket.

1. Stop motoren, og fjern batteripakken.
2. Løsn vingegebet.
3. Sorg for, at pilen pa stangsavens aktel er ud for pilen pa koblingsstykket. Tryk aktlen ind i koblingsstykket, indtil du horeer et "klik", hvilket betyder at aktlen er pa plads (fig. G).

G-1 Vir	gegreb G-3 Pil på	koblingen
G-2	Knap til frigørelse af akstlen	G-4	Pil på stangsavens aktsel

1. Trak i akslen pa tilbehoret for at kontrollere, at det sidder fast i koblingsstykket. Hvis ici, skal du dreje stangsavens aktel fra side til side i koblingsstykket, indtil det klikker pa plads.
2. Spaend vingegebet til.

ADVARSEL: Sorg for, at vingegrebet er spændt godt til, for Produktet tages i brug. Kontroller regelmæssigt, at den er spændt under brug, sa du undgår alvorlige persorskader.

MONTERING AF FORLÄNGERSTANGEN MELLEM MOTORHOVEDET OG STANGSAVENS TILBEHØR (Modelnumber EP1000)

ADVARSEL: Tilbehör ma aldrig monteres ell tilpasses, mens motorhovedet körer ell mer med batteriet isat. Hvis motoren ikke standses og batteriet ikke fjernes, kan der ske alvorlig personskade.

Denne forlangerstang er kun beregnet til brug med EGO PS1000E. Brug den aldrig med andre EGO-pamontering.

Forlangerstangen forlanger varktojets langde med 100 cm, sa skereomradet kan udvides. Den skal sættes mellem motorhovedet og stangsavens tilbehør. Varktojet ma højst bruges med to forlangerstæger (kubes separat).

I afsnittet MONTERING AF STANGSAVENS TILBEHOR PAMOTORHOVEDETKan du se, hvordan forlangerstangen sættes pa mellem tilbehoret og motorhovet (fig. H).

BEMÄRK: När stangsaven samles rigtigt, ma tilbehoret, forlängelsessstangen og motorhovedet违法犯罪 skilles ad, när der trækkes i dem. Kontroller altid forbindelsen ved, at trække delene. Hvis du kan trække delene fra hinanden, skal du gentage trinene ovenfor.

1. Stop motoren, og fjern batteripakken.
2. Løsn vingegebet.
3. Hold akslens udloserknap nede, og trak ellre drej akslen ud af koblingen, sa den tages af motorhovedet eller forlangerstangen (hvis denen bruges).
4. Gentag dette for, at tage forlaengerstangen af motorhovedet (hvis en forlaengerstang bruges).

MONTERING OG JUSTERING AF FORRESTERSTOTTEHÄNDTAG

1-1	Forrestehjælpehåndtag	I-4 Vingemøtrik
I-2 Lås	Håndtag I-5 Klemmeklods
I-3 Klemmebolt

1. Tryk stottehandtaget pa motorhovedets aksel, og drej det nedad, sa det peger mod savkaeden (fig. 12).
2. Saet klemmeklodsen i, og saet klemmebolten og vingemotrikken pa (fig. 13).
3. Spænd ikke vingemøtrikken welt. Juster placeringen af forhandtaget, SSE det er mellem skulderremmens bojle og bøsningen til teleskopstangen (fig. 14). Handtaget skal justeres, SSE din arm er udstrakt, nár du bruger stangsaven.
4. Tryk lasehandtaget ned, og stram vingemotrikken, sa forhandtaget er spendt fast og ikke drejer eller bevær sig på motorhovedets aksel.

BETJENING

A FARE:Arbejd aldrig i naerheden af kabler, elektriske ledninger erler andre elektriske kilder. Hvis svardet og kaeden vikles ind i en elektrisk ledning ell starkstromsledning: ROR IKKEVED SVERDET,KAEDEN ELLER STANGEN! DE KAN BLIVE STROMFORENDE OG VARE MEGET FARLIGE.Fortsæt med at holde i stangsavens isolerede bageste handtag erlerlag den od og væk fra dig pa en sikkermade.Afbyd strommen til kablet/ledningen, der er beskadiget, inden du forsøger at frigore svardet og kaeden fra kablet erler ledningen. Beroring afsvard,kaede,andre ledende dele af stangsaven erler stromforende elektriske ledninger erler kabler kan medfore dodsfald forarsaget af elektricitet ell alvorlig personskade.

ADVARSEL: Lad ici fortrolighed med dette produkt gore dig skodesl. Husk pa, at det kan fore til alvorlige skader, hvis du ici er opmaerksoi i blot et sekund.

ADVARSEL: Sorg altid for at bruge beskyttelsebriller erer sikkerhedsbriller med sideskarme. Hvis disse icike bruges, kan du fga genstandeslynget i ojnene, og der kan ogsa opsta andre alvorlige skader.

ADVARSEL: Fjern altid batteriet fra produit, nár du monterer dele, foretager justeringer, ved rengöring, under transport og nar produit ikke bruges. Fjernelse af batteripakken vil forhindre utilsigtet start, der kan forårsage alvorlig personskade.

ADVARSEL: Anvend ikke tilbehör eller pamonteringer, der ikke anbefales af fabrikanten af dette produit. Brug af tilbehör eller pamonteringer, der ikke anbefales, kan forårsage alvorlig persökade.

Før haverbrug skal du undersoge heleprodukter for skader, manglende ellse dele,sasom skruer, motrikker, bolte,haetter etc.Tilspænd omhyggeligt alle dele og haatter,og betjen ikke dette produit,for alle manglende ellerebskadigede delerudskiftet.

ANVENDELSER

Du kan bruge dette produit til de formål, der er nævnt nedenfor:

Grensavning
Beskaering

BEMAERK: Varktojet ma kun bruges til dets tilsigtede formal. Enhver,anden anvendelse anses for at vare et tilfaelde af misbrug.

SADAN FYLDES OLIEBEHOLDEREN TIL SMORING AF SVERDET OG KEDEN

ADVARSEL: Der mä ikke ryges aller vare abne flammer iærheden af olien uller stangsaven. Der kan spildes olie, der kan fere til brand.

BEM/ERK: Stangsaven er ikke pafyldt olie,ningar den købes.Det er vigtigt at fylde olie på stangsaven inden brug.Hvis stangsaven bruges utden kædeolie,eller med et lavit olieniveau,kan den tage skade.Kaedens levetid og savkapacitet afhanger af optimal smoring.Kaden smores automatisk med kædeolie under drift,hvis der er nok olie i beholderen.Oliestanden bør ogsa kontroleres after hvver 20 minutters brug og afterfyldes after behov.

1. Tag batteripakken ud af motordelen.
2. Rengör oliebeholderenslag og området omkring det for at sikre, at der ikkekommen snavs ind i oliebeholderen.
3. Læg stangsaven på en fast, flad overflade, sö oliebeholderens dæksel vender opad. Tag derefter dækslet af (fig. J).
4. Haeld forsigtig olien til sværd og kæde i beholderen, indtil det er pafyldt op til beholderens hals. Vær forsigtig med ikke at lade olie lobe ud af abningen. Tør eventuelle olierester af.

BEMÄRK:

• Brug aldrig olie aller andre smoremidler, der ici er beregnet til svardet og kaeden. Dette kan tilstoppe oliesystemet, som kan hurtigt slide svardet og kaeden.
• Kontroller regelmæssigt olieniveauet, og pafydter behov.
• Brug ikke snavset, brugt eller olie, der på,anden måde er forurenet. Der kan opstå skade på sværd eller kæde.
  Det er normalt, at saven lækker olie, när den ikke brug. Tøm oliebeholderen after hver brug, sa den ikke lækker, og lad derefter saven kore i et minut. Hvis værktogitIkse skal bruges i langere tid, skal du sorge for, at kaeden er let smurt. Dette gør, at kaeden og tandhjulet ikke ruster.
  For at bevare naturlige ressourcer, skal olien genbruges aller bortskaffes korrekt. Kontakt din lokale affaldsmyndighed for oplysninger om, hvorproduktet kan genbruges og/eller bortskaffes.

SADAN JUSTERES TELESKOPSTANGEN (fig. K)

1. Tryk udlosergrepabet opad for, at lase teleskopstangen op.

2. Trak teleskopstangen ud til den onskede langde.

3. Tryk udlosergrepabet nedad for, at lase teleskopstangen fast.

MONTERING AF SKULDERREMMEN

Tryk pa remkrogen for at abne den, og saet den pa skulderremmens bojle pa saven (fig. L). Juster skulderremmen, sa den giver en behagelig arbejsstilling.

ADVARSEL: I en eventuel nodsituation, skal du straks tage remmen af skulderen, sa du undgär persorskader.

INSTALLATION / FJERNALSE AF BATTERIPAKKE

Påsætning

BEMAERK: Oplad batteriet helt forrste drug.
Produktet magkunbrugs med batteripakkerne og opladerne,der star paliisten i fig.A2.
Sorg for at ribberne i hver side batteripakken passer med monsteringsnoterne i batterirummet, og tryk batteripakken ned, indtil du hore et "klik" (fig. M).
ADVARSEL: Sorg for, at batteripakken er lasta plads, for Produktet tages i brug. Hvis batteripakken sættes forkert i, kan det falde ud, hvilket kan fore til alvorlige persorskader.
ADVARSEL: Vær altid opmærskoms på dine fødders placering og på børn eller kæledyr omkring dig,ningar du trykker på udloserknappen til batteriet. Der kan opsta alvorlig skade, hvis batteriet falder. Fjern ALDRIG batteriet på et høj sted.

Aftagning

Tryk pa knappen til batteriudloseren, og trak batteripakken ud (fig. N).

LED-ARBEJDSLYS (fig. 0)

LED-arbejdslyset sidder foran pa tilbehoret til stangsaven, og er pa linje med savkaeden. Pa donne made far brugeren mere lys, sa han kan se, hvor savkaeden er, nar han skærer grene hoot oppe i et trae.

Arbejslyset tander automatisk, nár du trykker pa gashandtaget og det gar ud ca. 10 sekunder after du slipper gashandtaget.

START/STOP AF VERKT0JET

Inden stangsaven startes

ADVARSEL: MOTORHOVEDET MA ALDRIG BRUGES UDEN TILBEHOR. Forsog ikke at starte motorhovedet, for du stangsavens tilbehør er sat pa.

BEMÄRK: Før du starter stangsaven, skal du kontrollere kædens spænding, olieniveaet og kædens og taendernes skarphed. Sørg også for, at du har ordentigt fat i værktøjet, at du stär ordentligt med den korrekte afstand fra jorden (fig. Q).

Sadan startes plaeneklipperen (billede P)

1. Saet batteripakken i.
2. Sorg for, at der icke er nogen genstande ellor forhindringer i nahrhen, der kan komme i kontakt med stangen og kaden.
3. Tag fat i stottehandtaget og baghandtaget med begge hander.
4. Hold laseknappen nede, og tryk derefter pa gashandtaget, for at starte saven. Slip laseknappen, men hold fortsat gashandtaget nede, for at holde saven i gang.

ADVARSEL: Forsog ikke at starte saven, nag savkæden er i et snit aller er i kontakt med nogen overflade.

Flyt stangsaven væk fra skareomrædet, og slip derefter gashandtaget for at stoppe stangsaven.

ADVARSEL: Tag altid batteripakken ud af stangsaven, hvis du holder en pause og nár du er færdig med at bruge saver.

GRUNDLÄGGENDE FREMGANGSMÄDE VED SAVNING (fig. R)

Folg nedenstaende trin for at forhindre skader pa barken pa traer ether buske. Brug ici frem- og tilbagegaende savbevegLse.

1. Lav first etindre indsnit (1/4 af grenens diameter)
   pà undersiden af grenen tæt pà hovedgrenen eller stammen.
2. Lav endnu et snug fra den overste side af grenen uden for det forste snug. Fortsæt gennem grenen, indtil grenen er adskilt fra treet. Vær forberedt pa at kompensere for vægten af værktoget, nar grenen falder.
3. Derefter kan der saves af tæt på stammen.

BEMÄRK: När der saves anden og sidste gang (fra toppen af grenen), holds afkortningskammen mod den gren, der skal saves (fig. S). Dette hjæper med at holde grenen stättet og gør det lettere at save den over. Lad kæden skære for dig. Tryk kun let nedad. Hvis du tvinger saven, risikerer du skader på sværd, kæde eller motor.

S-1 Afkortningskam

1. Slip gashandtaget, sa snart savningen er ferdig.

BEMARK: Undladelse af at folge den rette fremgangsmade kan medfere, at svardet og kaden binder ogkommen i klemme i grenen. Hvis dette skulle ske:

Denne stangsav er beregnet til, at save i sma grene op til 20 cm tykke (værktjoer med et svard pa 25 cm) eller 25 cm tykke (værktjoer med et vard pa 30 cm). For at opn de bedste resultater skal du vare opmaerksom pa folgende.

1. Planen savningen omhyggeligt. Vær opmærksom pa, i hvilken retning grenen vil falde.
   ADVARSEL:Greene kan falde ned i uventede retninger.Sta不克 direkte under grenen,der saves i.
2. Den mest almindelige MADE, at save pa, er at holde saven i en vinkel pa 60^ aller mindre, afhaengigt af situationen, som vist i fig. T. Jo storre vinklen pa stangsavens aktel til jorden bliver, jo svere bliver det, at udfore det forste snit (fra undersiden af grenen).
3. Fjern ange grene i flere etaper.
4. Skaer de nederste grene først, sa de overste grene har plads til at falde.
5. Arbejd langsomt, og hold begge hænder på saven med et fast greb. Sørg for at stå godt fast og i balance.
6. Hold traetmelmedig og kaden, mens du saver grenene over.Sav fra sider af traet overfor grenen, du saver over.
7. Stå ikke på en stige,år der saves; dette er yderst farligt. Overlad dette arbejde til fagfolk.
8. Lav违法犯罪, der flugter tæt med grenen aller stammen, fər du har savet en stor del af grenen; derved mindskes vægten af grenen. En korrekt fremgangsmåde när der saves vil forhindre, at barken rives af hovedgrenen.

9. Anvendlke stangsaven til faeldnig af traer ellr opskaering af tommer.

10. For at undgå elektrisk stød ma du ikke bruge det inden for en afstand af 15 m fra elektriske luftledninger (fig. T).

11. Hold alle omkringstaende mindst 15 m vak (fig. T).

VEDLIGEHOLDELS

ADVARSEL: Før eftersyn, rengering eller service paenheden standes motoren. Vent til alle bevægelige deleer standset, og fjern batteripakken. Efterkommes disseanvisninger ikke, kan det medfrole alvorlig personskadeeller materielle skader.
ADVARSEL: Ved service ma der kun bruges originale reservedele. Brug af andre resovedele kan medfere fare uller forarsage skader pa produktet. For at sikre sikkerhed og palidelighed, bør alle reparatoner, der ligger ud over dem, der foretages i henhold til listen i vedligeholdsesanvisningerne, udfores af en kvaliferet servicetekiner.
ADVARSEL: Brug altid handsker, nár du skal arbejde med savkæden. Kæden er skarp og den kan have grater.

GENERELVEDLIGEHOHLDELSE

Undgå, at bruge oplosningsmidler til rengøring af plastdele. De fleste plastmaterialer risikerer at blive ødelagt, ved brug af forskellige slags alment tilgaengelige oplosningsmidler. Brug rene klude til at fjerne snavs, stov, olie, fedt osv.

RENGØRING

• After haverbrug, skal kaden og savsvardet rengores for rester med en blod børste. Tør stangsavens overflade af med en ren klud, fugtet med en mild saeoplønsning.
  Fjern sidebeslaget, og brug derefter en blod børste til at fjerne snavs fra sværdet, kæden, tandhjulet og sidebeslaget.
• Rengør altid rillen på savsværdet for træflis, savsmuld og skidt, inden savkæden ættes på.

Al servicering af stangsaven - bortset fra de varer, der er anfort i disse vedligeholdsesanvisninger - skal udfores af en kompetent tekniker.

SADAN SKIFTES SAVSVAERDET OG KAEDEN

Nar savsvaerdet og kaden skal skiftes, kal du altid bruge den kombination af savsvaerd og kade, der er angivet i afsnittet "Anbefalet svard og kede til denne stangsav".

1. Tag batteriet ud, og lad saven kole ned. Sorg for, at oliebeholderens daksel saettes godt pa, sa olien ikke lækker.
2. Læg stangsaven på siden på en fast, flad overflade, sä tankdækslet vender opad.
3. Brug handsker. Tag sidedaekslet af (fig. U). Rengør sidebeslaget med en tør klud.
4. Fjern det nedslide sværd og kæde fra monteringsfladen.
5. Monter et nyt svard og savkade i henhold til instruktionerne i >MONTERING AF SAEVRDET OG KADEi afsnittet SAMLING.

BEMÄRK: Dette er et godt tidspunkt at se tandhjulet after for slid og skader.

VEDLIGEHOLDELSAFAVSVAERDET

När sværdet viser tegn på slid, skal det tages af saven. Fjern indstillingsskruen og justeringspladen, vend sværdet om (fig. V) og sæt justeringspladen på den nye side af sværdet

(Fig. W) for at fordele slitage, sa svardet holder længst muligt. Svardet skal rengøres hver dag after brug, og ses after for slid og skader. Udtynding og afgratning pa rillen af svardet er et normal tegn pa slid. Sádanne fejl skal jævnes ud med en fil, sa snart de opstár. Et svard med en af ffolgende fejl, skal skiftes.

Slid pa andersiden af rillen pa svardet, som far kaden til at kore skevt.
Et bojet svacd.
- Revnede aller odelagte riller.
Udvidederiller.

Derudover har sværdet et tandhjul på spidsen. Tandhjulet skal smores ungentigt med en fedtsprøjte, sa dets levetid forlænges. Brug ungentigt en fedtsprøjte til at smøre med kædeolie via smøringshullet (fig. X). Drey sværdet og sorg for at smorehullerne og kæderillen er fri for ureneder.

X-1 fandhjul pa spidsen af svardet
X-2 Hul til smoring

VEDLIGEHOLDELSAFKAEDEN

Denne sav mA kun bruges med kader, der reducerer chancen for tilbageslag. Den hurtige savkaede reducerer chancen for tilbageslag, nar den vedligeholds ordentigt.

En ordentlig slebet kade kan nemt save gennem trae, ogsaumenget pres.

Brug aldrig en nedslidt eller beskadigede savkaede. En nedslidt kade ogder den fysiske belastning, tär motorsaven til at vibrere mere og save darrigere, og slider mere pa motorsaven.

For nem og hurtig skæring, skal savkaeden vedligeholdes ordentligt. Kæden skal slibes, hvis træfliserne bliver små og ligner savsmuld, hvis motorsaven skal tvinges gennem treetller hvis motorsaven saver til den ene side. Nar savkaeden vedligeholdes, skal du holde øje med følgende:

• Forkert slibevinkel på sidepladen kan øge risikoen for alvorlige tilbageslag.
• Indstilling af dybdemålen. Hvis den er for lav, øges risikoen for tilbageslag. Hvis den er for hj, reduceres saveevnen.
  Hvis skaretaenderne har ramt harede genstande, sasom som ell er sten, ell er blevet slidt af mudder ell er sand pa traet, kal kaden slibes af en kvalificeret servicetekniker.

TRANSPORT OG OPBEVARING

Stangsavstilbehoret ma ikke lægges væk ellr transporteres, nár det kører. Batteripakken skal altid tages ud, inden motorsaven gemmes væk og transporteres.
Saat altid hylsteret pa svardet og kaden, inden stangsavstilbehoret gemmes vak eller transporteres. Vaer forsigtig med ikke at rere de skarpe taender pa kaden.
- Rengør stangsaven grundigt for opbevaring. Opbevar stangsaven indendors pa et tört sted, der er aflast og/eller utilgaengeligt for børn. Opbevar den i sikker afstand af aetsende stoffer, sasom have kemikalier og tpsalt.

Beskyttele af miljoet

Elektrisk udstyr, batterioplader og batterier
må ikke smides ud sammen med
almindelig husholdningsaffald!

Tag dette produit til en autoriseret genbrugsplads, og sorg for at det sendes til genbrug. Elektriske varktojer skal returneres til et miljokkompatibelt genvindingsanlag.

FEJLFINDING

PROBLEM ÅRSAG LØSNING
MOTOREN KØRER IKKE.	■ Batteripakken er ikke sat i stangsaven.	■ Sæt batteripakken i stangsaven.
	■ Der er ingen elektrisk kontakt mellem saven og batteriet.	■ Fjern batteriet,kontrollérkontakter,ogsat batteriet påigen.
	■ Batteriet er afladet.	■ Oplad batteripakken.
	■ Låseknappen er ikke trykkeket ned, inden der trykkes på gashändtaget.	■ Tryk lalsehändtaget ned,og hold det,tryk derefter på gashändtaget for at starte stangsaven.
	■ Batteripakken eller motordelen er for varm.	■ Lad batteripakken eller motorhovedet køle ned indtil temperaturen falder til den anbefalede driftstemperatur.
	■ Savkæden sidder fast i træet.	■ Slip gashändtaget. Tag savkæden og savsværdet ud af træet. Start derefter stangsavenigen.
	■ Savsværdet og kæden er skæv og er ikke parallel med kabinettet.	■ Tag batteriet ud,skift savsværdet og kæden ved at følge instruktionerne i afsnitet "GENMONTERING AF SVARD OG KÆDE". Sørg altid for,at holde savsværdet og kæden parallel med monteringsoverfladen for sidosækslet sættes på.
	■ Skidt i rillen på savsværdet.	■ Tryk savkæden mod træet,og ryk stangsaven frem og tilbage,så skidtetkommen ud.
	■ Snavs i sidebeslaget.	■ Tag batteripakken ud,og tag derefter sidebeslaget af og rengørevt. skidt.
Motoren kører, men kæden kører ikke rundt.	■ Kæden kører ikke på tandhjulet.	■ Fjern batteripakken, og sæt kæden på iven, og sørg for at leddene på kæden sidder ordentlich på tandhjulet.
	■ Kæden er ikke strammet ordentlich.	■ Løsn knoppen til kædespændingen, ved at dreje den mindstén omgang mod uret. Stram den derefter helt ved at dreje den med uret, indtil kæden er ordentlich spændt.
	■ Kæden er døv.	■ Kædens tænder slipes af en kvalificeret servicetekniker.
	■ Kæden er sat omvendt på.	■ Fjern batteripakken, og sæt savkæden på iven ihrt. afsnittet "GENMONTERING AF SVERD OG KAEDE".
	■ Kæden er slidt.	■ Fjern batteripakken, og sæt kæden på iven ihrt. afsnittet "GENMONTERING AF SVERD OG KAEDE".
	■ Kæden er tør eller sidder for stramt.	■ Tjek olien. Fyld olie på, hvis nedvendigt.
	■ Kæder kører ikke i rillen på savsværdet.	■ Fjern batteripakken, og sæt savkæden på iven ihrt. afsnittet "GENMONTERING AF SVERD OG KAEDE".
Savsværdet og kæden bliver varm og ryger.	■ Der er ikke mere olie i oliebeholderen.	■ Sørg for at der er nok smøremiddel til savsværdet og kæden.
	■ Snavs i rillen på savsværdet.	■ Fjern snavs i rillen.

GARANTI

EGOGARANTI POLITIK

Besg venligst hjemmesiden egopowerplus.com for fuldstendige vilkar og betingelser for EGO's garant politik.

LAS IGENOM ALLA INSTRUktionER!

LAs IGENOM BRUKSANVISNINGEN

Elektriske avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Ta med til en autorisert resirkulator.

Likestrom

IPX4 Ingress beskytttesesgrad V Spenning

SPESIFIKASJONER

Merkespenning		56 V = =
Styrestanglengde 25 cm
Kjedevinkel 6,4 mm (1/4")
Kjedestørrelse 1,1 mm (0,043")
Oljetank Kapasitet 80 ml
Antall Drive-koblinger 56
Verktøylengde (utenforlengelsessstang)		Maks. 292 cmMin. 233 cm
Anbefalt driftstemperatur -15°C-40°C		40°C
Anbefalt lagringtemperatur -20°C		C-70°C
Anbefalt ladetemperatur 5°C-40°C
Vekt (uten batteripakke,kjedekappe)		4,25 kg
Mältnlydeffektnivå LWA		97 dB(A)K=2,5 dB(A)
Lydtrykknivå ved arbeidsstilling LPA		82 dB(A)K=3 dB(A)
Garantert lydeffektnivå LWA (ihenhold til 2000/14/EC)		100 dB(A)
Vibrasjon an	Front-assisterendehandtak	1,19 m/s2K=1,5 m/s2
	Bakre handtak	1,01 m/s2K=1,5 m/s2

ADVARSEL: Aldri fest eller juster tilbehør mens stromhodet gär eller med batteriet installiert. Hvis du ikke stopper motoren og fjerner batteriet, kan det före til alvorlig personskade.

ADVARSEL: Hvis ikke festet og stromhodet/ forlengelsesstangen sikres som instruert ovenfor, kanFore til alvorlig skade eller ød.

FJERNING AV TILBEHORET FRA STROMHODET

TILBEHØR. Ikke prov à starte stromhodet før du kobler til stangsagfestet.

三GO
