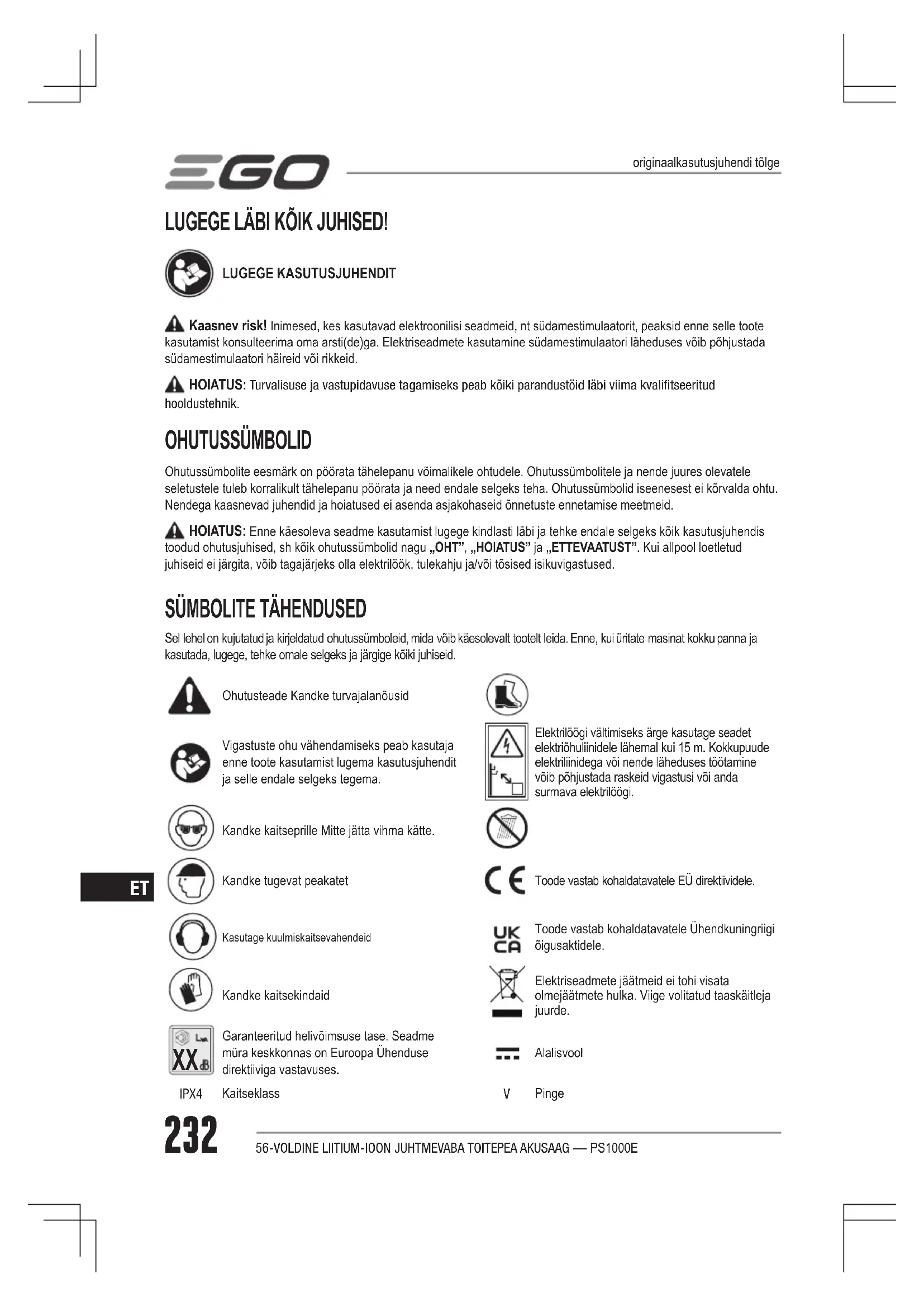

KASUTUSJUHEND PS1003E EGO

LUGEGE LÄBI KÕIK JUHISED! LUGEGE KASUTUSJUHENDIT Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arsti(de)ga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid. HOIATUS: Turvalisuse ja vastupidavuse tagamiseks peab kõiki parandustöid läbi viima kvalifitseeritud hooldustehnik. OHUTUSSÜMBOLID Ohutussümbolite eesmärk on pöörata tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohtu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid õnnetuste ennetamise meetmeid. HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT”, „HOIATUS” ja „ETTEVAATUST”. Kui allpool loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused.

SÜMBOLITE TÄHENDUSED

Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid. Ohutusteade Kandke turvajalanõusidVigastuste ohu vähendamiseks peab kasutaja enne toote kasutamist lugema kasutusjuhendit ja selle endale selgeks tegema.Elektrilöögi vältimiseks ärge kasutage seadet elektriõhuliinidele lähemal kui 15 m. Kokkupuude elektriliinidega või nende läheduses töötamine võib põhjustada raskeid vigastusi või anda surmava elektrilöögi.Kandke kaitseprille Mitte jätta vihma kätte.Kandke tugevat peakatetToode vastab kohaldatavatele EÜ direktiividele.Kasutage kuulmiskaitsevahendeidToode vastab kohaldatavatele Ühendkuningriigi õigusaktidele.Kandke kaitsekindaidElektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.

Garanteeritud helivõimsuse tase. Seadme müra keskkonnas on Euroopa Ühenduse direktiiviga vastavuses.Alalisvool IPX4 Kaitseklass Pingeoriginaalkasutusjuhendi tõlge56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E 233

SPETSIFIKATSIOONID Nimipinge56 V Juhtlati pikkus 25 cmKetisamm 6,4 mm (1/4”)Keti mõõdik 1,1 mm (0,043”)Õlimahuti maht 80 mlVeolülide arv 56Tööriista pikkus (ilma pikendusvarreta)Max 292 cm Min 233 cmSoovituslik töökeskkonna temperatuur-15°C-40°CSoovituslik hoiustamise temperatuur-20°C-70°CSoovitatav laadimistemperatuur 5°C-40°CMass (ilma akuploki ja keti kaitseta) 4,25 kgMõõdetud helivõimsuse tase L 97 dB(A) K = 2,5 dB(A)Helirõhk seadme tööasendis L 82 dB(A) K=3 dB(A)Garanteeritud helirõhk L (2000/14/EC kohaselt)100 dB(A)Vibratsioon a Eesmine abikäepide1,19 m/s

◾ Esitatud vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võib kasutada erinevate tööriistade võrdlemiseks. ◾ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks. MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kasutustingimustes kandma kindaid ja kuulmiskaitsmeid. KIRJELDUS TUNNE OMA PIKENDUSVARREGA SAAGI (joonis A1) 1. Keti pinge kiire reguleerimise nupp2. LED-töötuli3. Küljekate4. Õlarihma kinnitus5. Pikenduspost6. Lukustusnupp7. Päästik8. Tagumine käepide9. Akuvabastusnupp10. Eesmine abikäepide11. Kiirvabastushoob12. Teleskoopvars13. Õlarihm14. Õlimahuti kork15. Õlipaak16. Hambuline tugiraud17. Juhtlatt18. Saekett19. Keti kaitse PAKENDI LOEND (joon. A1) Sellele teleskoopsaele ettenähtud juhtlatt ja kett OSA NIMI MUDELI NUMBERJuhtlatt AG1000Q, AG1200QSaekett AC1000Q, AC1200Q KOKKUPANEK HOIATUS: Kui mõni osa on kahjustatud või puudub, ärge kasutage toodet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi. HOIATUS: ärge üritage seadet ümber ehitada ega kasutada tarvikuid, mis pole mõeldud selle seadmega koos kasutamiseks. Kõik niisugused muudatused loetakse väärkasutuseks ja need võivad põhjustada ohtlikke olukordi, mis lõppevad raskete vigastustega.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E234

HOIATUS: Toote kokkupanemise, reguleerimise, puhastamise või mittekasutamise ajaks tuleb alati eemaldada akuplokk.

pinnale nii, et küljekate jääb ülespoole.

2. Kandke kindaid. Eemaldage küljekate (joonis B).

3. Seadke uus kett siledal pinnal silmuseks ja seadke

kõik ebatasasused sirgeks.

4. Pange keti veolülid juhtlati soonde. Paigutage kett nii,

et juhtlati tagaossa jääks tühi silmus (joonis C). C-1 Keti veolülid C-2 Juhtlati soon

5. Hoidke ketti juhtlatil ja asetage silmus ümber

pikendusvarrega sae ketiratta. MÄRKUS: Tööriista korpusele on graveeritud väike suunanool ja lõiketera (joonis D). Saeketti juhtlati külge kinnitades veenduge, et pärast juhtlati paigaldamist vastaks saeketi suund tööriista korpusel olevale pöörlemissuuna noolele ja juhtlati ülaosas olevate terade kuju on kooskõlas korpusel oleva lõiketera omaga. Kui need on suunatud vastupidises suunas, pange saekett uuesti juhtlatile nii, et see oleks nooltega samas suunas. Juhtlatt tuleb paigaldada nii, et reguleerimisplaat on korpusest eemal.

6. Hoidke latti ja ketti paigalduspinnaga paralleelselt.

Kinnitage küljekate korpuse külge nii, et augud/ tihvtid ja kinnituspolt/keermeava oleksid üksteisega korralikult joondatud (joonis E). Suruge küljekatet korpuse poole, seejärel keerake keti pinge kiire reguleerimise nuppu päripäeva, kuni see on lõpuni kinni. Küljekattes olev ekstsentriline ülekanne tagab, et ketti ei saa üle pingutada. MÄRKUS! Kui kett läheb lahti, keerake keti pinge kiire reguleerimise nuppu vastupäeva vähemalt ühe pöörde võrra ning seejärel keerake nupp täielikult kinni.

7. Pöörake ketti käsitsi , et kontrollida, kas kett on

korralikult paigaldatud ja ei kiilu kinni. Vastasel juhul pange kett ja latt uuesti kokku.

PIKENDUSVARREGA SAE TARVIKU ÜHENDAMINE

TOITEPEAGA See pikendusvarrega saag toimib pikendusvarrega sae tarviku ja toitepea kombinatsioonis (joonis F). F-1 Teleskoopsae tarvik F-2 Toitepea HOIATUS: Ärge kunagi paigaldage ega reguleerige pikendusvarrega sae tarvikut, kui toitepea töötab või aku on paigaldatud. Mootori peatamata jätmine või aku eemaldamata jätmine võib põhjustada raskeid vigastusi. Pikendusvarrega sae tarvik ühendatakse toitepeaga haakeseadme abil.

1. Seisake mootor ja eemaldage akuplokk.

2. Keerake libliknupp lahti.

3. Joondage pikendusvarrega sae võllil asuv nool

haakeseadmel oleva noolega ja suruge sae võlli haakeseadmesse, kuni kuulete klõpsu, mis annab märku pikendusvarrega sae võlli kinnitumisest (joonis G). G-1 Tiibnupp. G-3 Ühendusel asuv nool G-2 Võlli vabastusnupp G-4 Pikendusvarrega sae võllil olev nool

4. Tõmmake tarviku võlli, et veenduda tugevas

ühenduses haakeseadmega. Kui see nii ei ole, pöörake pikendusvarrega sae võlli küljelt küljele, kuni see kohale napsab.

5. Keerake tiibnupp tugevalt kinni.

HOIATUS: Enne seadme kasutamist veenduge, et tiibnupp on korralikult pingutatud; kontrollige seda regulaarselt ka kasutamise ajal, sest sedasi ennetate tõsiseid vigastusi.

(mudeli nr EP1000) HOIATUS: Ärge kunagi paigaldage ega reguleerige tarvikut, kui toitepea töötab või aku on paigaldatud. Mootori peatamata jätmine või aku eemaldamata jätmine võib põhjustada raskeid vigastusi. See pikendusvars on mõeldud kasutamiseks ainult koos seadmega EGO PS1000E. Ärge kunagi kasutage seda teiste EGO tarvikutega. Pikendusvars suurendab tööriista pikkust 100 cm võrra, pikendades selle lõikeulatust. See tuleb paigutada pikendusvarrega sae tarviku ja toitepea vahele. Ühel tööriistal saab kasutada maksimaalselt kahte pikendusvart (saadaval eraldi). Järgige osas „PIKENDUSVARREGA SAE TARVIKU ÜHENDAMINE TOITEPEAGA” toodud juhiseid, et paigaldada ja kinnitada pikendusvars saetarviku ja toitepea vahele (joonis H). H-1 Haakeseade pikendusvarrel H-2 Haakeseade toitepeal56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E 235

MÄRKUS: Kui pikendusvarrega sae tarvik, pikendusvars ja toitepea on õigesti kokku pandud, ei tohiks need tõmbamisel eralduda. Kontrollige ühendust alati neid tõmmates. Korrake ülaltoodud samme, kui detaile saab eraldada. HOIATUS: Kui tarvikut ja toitepead / lisa pikendusvart ei kinnitata ülaltoodud juhiste järgi, võib see põhjustada raskeid vigastusi või surma.

TARVIKU TOITEPEALT EEMALDAMINE

1. Seisake mootor ja eemaldage akuplokk.2. Keerake libliknupp lahti.3. Pikendusvarrega sae võlli eraldamiseks toitepea või pikendusvarre (kui seda kasutatakse) küljest vajutage võlli vabastusnuppu ja tõmmake või pöörake nuppu all hoides võll haakeseadmest välja.4. Korrake toimingut, et eraldada pikendusvars toitepeast (kui pikendusvart kasutatakse).

EESMISE ABIKÄEPIDEME PAIGALDAMINE JA

REGULEERIMINE 1. Seisake mootor ja eemaldage akuplokk.2. Lõdvendage tiibmutrit ja eemaldage see koos eesmise abikäepideme kinnituspoldiga (joonis I1). I-1 Eesmine abikäepideI-4 TiibmutterI-2 Lukustushoob I-5 KinnitusplokkI-3 Kinnituspolt3. Vajutage abikäepide toitepea võllile ja keerake seda alla nii, et see oleks suunatud saeketi poole (joonis I2).4. Sisestage kinnitusplokk ja ühendage kinnituspolt tiibmutriga (joonis I3).5. Ärge pingutage tiibmutrit täielikult kinni. Reguleerige eesmise abikäepideme asendit nii, et see oleks õlarihma kinnituse ja teleskoopvarrre muhvi vahel (joonis I4). Käepidet tuleks reguleerida nii, et käsi oleks sae kasutamisel sirge.6. Vajutage lukustushoob alla ja pingutage tiibmutrit nii, et eesmine abikäepide oleks kaitstud pöörlemise või toitepea võllil liikumise eest. SEADME KASUTAMINE OHT! Ärge kunagi lõigake elektriliinide, elektrijuhtmete või muude elektriallikate läheduses. Kui juhtlatt või kett jääb elektrijuhtme või elektriliini külge kinni, ÄRGE PUUDUTAGE JUHTLATTI, KETTI EGA VART! NEED VÕIVAD OLLA VOOLU ALL JA VÄGA OHTLIKUD. Hoidke saagi endiselt isoleeritud tagumisest käepidemest või pange maha ja nihutage ettevaatlikult endast eemale. Enne, kui proovite plaati ja ketti liinist või juhtmest vabastada, ühendage kahjustatud liini või juhtme elektriallikas lahti. Kokkupuude pikendusvarrega sae juhtlati, keti või muude elektrit juhtivate osadega või voolu all olevate juhtmete või elektriliinidega võib põhjustada elektrilöögi läbi surma või raskeid vigastusi. HOIATUS: Ärge muutuge toodet tundma õppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks õnnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest. HOIATUS: Kandke alati kaitseprille või külgkaitsetega kaitseprille. Vastasel korral võib teile midagi silma paiskuda ja võite saada ka muud laadi raskeid vigastusi. HOIATUS: Seadme kokkupanemise, reguleerimise, puhastamise, transportimise või mittekasutamise ajaks tuleb akuplokk alati eemaldada. Akuploki eemaldamisega välistate seadme juhusliku käivitumise, millega võiksid kaasneda rasked kehavigastused. HOIATUS: Ärge kasutage lisaseadmeid või -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.Enne iga kasutuskorda kontrollige tervet seadet, et ei esineks kahjustunud, puuduvaid või lahtisi osi, nt. kruve, mutreid, polte, korke vms. Kinnitage kindlalt kõik kinnitused ja korgid ning ärge kasutage toodet, kuni kõik puuduvad või kahjustatud osad on välja vahetatud. KASUTUSEESMÄRGID Seda toodet võib kasutada allpool loetletud eesmärkidel. ◾ laasimine ◾ pügamine MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks. LATI JA KETI MÄÄRDEAINE LISAMINE ÕLIPAAKI HOIATUS: Ärge suitsetage ega tooge tuleallikaid õli ega teleskoopsae lähedusse. Õli võib maha valguda ja tulekahju põhjustada.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E236

MÄRKUS: Teleskoopsaag ei ole ostuhetkel õliga täidetud. Enne esmakasutust tuleb õlipaak kindlasti ketiõliga täita. Kui kasutate saagi ilma ketiõlita või kui õlitase on alla teatud määra, kahjustab see pikendusvarrega saagi. Keti kasutusiga ja lõikevõimekus sõltuvad optimaalsest määrimisest. Ketti määritakse töö ajal automaatselt ketiõliga, kui paagis on piisavalt õli. Õlitaset tuleks kontrollida iga 20 tööminuti järel ja vajadusel peab õli juurde lisama.

1. Eemaldage toitepea küljest akuplokk.

2. Puhastage õlipaagi kork ja selle ümbrus, et vältida

pinnale nii, et õlipaagi kork oleks ülespoole, seejärel eemaldage kork (joonis J).

4. Kallake ettevaatlikult juhtlati ja keti õli paaki, kuni

paagi kaelani. Ärge laske õlil avast välja voolata. Pühkige üleliigne õli ära. MÄRKUS: ◾ Ärge kunagi kasutage õli või teisi määrdeaineid, mis ei ole mõeldud juhtlati ja keti määrimiseks. Vale määrdeaine kasutamine võib tekitada õlisüsteemi ummistuse, mille tagajärjeks on juhtlati ja keti enneaegne kulumine. ◾ Kontrollige õlitaset sageli ja vajadusel lisage õli. ◾ Ärge kasutage mittepuhtaid, kasutatud või muul moel saastunud õlisid. See võib kahjustada juhtlatti või ketti. ◾ On normaalne, et õli imbub saest välja, kui seda ei kasutata. Lekkimise vältimiseks tühjendage õlipaaki pärast iga kasutuskorda ja seejärel laske sael üks minut töötada. Kui panete tööriista pikemaks ajaks hoiule, veenduge, et kett oleks kergelt määritud; see hoiab ära rooste tekkimise ketil ja ketirattal. ◾ Loodusressursside säästmiseks taaskasutage või kõrvaldage õli vastavalt nõuetele. Konsulteerige kohaliku jäätmekäitlusametiga, et saada informatsiooni ringlussevõtu ja kõrvaldamise võimaluste kohta. PIKENDUSVARRE REGULEERIMINE (joonis K)

1. Pikendusvarre lukust vabastamiseks tõstke

kiirvabastushoob üles.

2. Pikendage pikendusvars vajaliku pikkuseni.

3. Pikendusvarre turvaliseks lukustamiseks vajutage

kiirvabastushoob alla. ÕLARIHMA KINNITAMINE Avamiseks vajutage rihmakonks alla ja kinnitage see sael oleva õlarihma kinnituse külge (joonis L). Reguleerige õlarihma nii, et tööasend oleks mugav. HOIATUS: Hädaolukorras võtke rihm kohe õlalt ära, et vältida vigastusi.

AKUPLOKI PAIGALDAMINE/EEMALDAMINE

MÄRKUS! Laadike akuplokk enne esimest kasutuskorda täiesti täis. Kasutage ainult joonisel A2 esitatud akuplokkide ja laadijatega. Paigaldamine Joondage aku ribad paigaldussoontega ja suruge akuplokki alla kuni kuulete klõpsatust (joon. M). HOIATUS: Enne kasutamist veenduge, et akuplokk oleks oma kohale lukustatud. Kui akuplokki ei asetata kindlalt kohale, võib akuplokk välja kukkuda, põhjustades tõsiseid kehavigastusi. HOIATUS: Kui vajutate akuvabastusnuppu, jälgige alati oma jalgade asukohta ning läheduses viibivaid lapsi ja loomi. Akuploki kukkumine võib põhjustada raskeid vigastusi. Akuplokki ei tohi eemaldada kõrges kohas töötades. Eemaldamine Vajutage akuvabastusnuppu ja tõmmake akupakk välja (joon. N). LED-TÖÖTULI (joonis O) LED-töötuli asetseb pikendusvarrega sae tarviku ees saeketiga ühel joonel. See funktsioon annab kasutajatele lisavalgust, et näha saeketti, kui lõikate kõrgel puu otsas oksi. Töötuli lülitub päästiklüliti vajutamisel automaatselt sisse ja kustub umbes 10 sekundit pärast päästiklüliti vabastamist.

TÖÖRIISTA KÄIVITAMINE/PEATAMINE

Enne pikendusvarrega sae käivitamist

HOIATUS: ÄRGE KUNAGI KASUTAGE TOITEPEAD

ILMA TARVIKUTA. Ärge püüdke toitepead käivitada enne, kui olete pikendusvarrega sae tarviku ühendanud. MÄRKUS: Enne pikendusvarrega sae käivitamist kontrollige keti pinge kiiret reguleerimist, õlitaset ning keti ja lõikehammaste teravust. Lisaks õigele haardemeetodile tuleb töötada kindlal maapinnal ja piisaval kaugusel maapinnast (joonis Q). Alustamine (Joon. P)

2. Veenduge, et vahetus läheduses ei oleks esemeid

ega takistusi, mis võiksid lati ja ketiga kokku puutuda.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E 237

kindlalt mõlema käega.

4. Vajutage ja hoidke all lukustusnuppu, seejärel

pigistage sae käivitamiseks päästiklülitit. Vabastage lukustusnupp ja töö jätkamiseks vajutage endiselt päästiklülitile. HOIATUS: Ärge proovige saagi käivitada, kui saekett on lõikes või kokkupuutes mõne pinnaga. Peatamiseks Sae peatamiseks viige pikendusvarrega saag lõikealast eemale ja vabastage siis päästiklüliti. HOIATUS: Tööpauside ajal ja pärast töö lõpetamist eemaldage pikendusvarrega sae küljest alati akuplokk. TAVALINE LÕIKAMINE (joonis R) Järgige alltoodud juhiseid, et vältida puu- või põõsakoore kahjustamist. Ärge kasutage edasi-tagasi saagimisliigutust.

1. Esmalt tehke üks pinnapealne lõige (1/4 oksa

läbimõõdust) peaoksa või tüve lähedal asuva oksa alumisele küljele.

2. Tehke teine lõige oksa pealmiselt küljelt esimesest

lõikest eestpoolt. Jätkake oksa läbilõikamist, kuni oks eraldub puu küljest. Olge valmis tööriista tasakaalustamiseks, kui oks kukub.

3. Tehke viimane lõige tüve lähedalt.

MÄRKUS: Teise ja viimase lõike (ehk oksa pealtpoolt lõikamise) ajal hoidke hambulist tugirauda lõigatava oksa vastas (joonis S). See aitab oksa paigal hoida ja muudab lõikamise lihtsamaks. Laske ketil enda eest lõigata; avaldage ainult kerget allapoole suunatud survet. Liiga jõuliselt lõigates võite kahjustada juhtlatti, ketti või mootorit. S-1 Hambuline tugiraud

4. Vabastage päästiklüliti kohe pärast lõike lõpetamist.

MÄRKUS: Lõikamisjuhiste eiramine võib põhjustada juhtlati ja keti kinnikiilumise ning oksa sisse kinnijäämise. Sellisel juhul tuleb toimida järgnevalt.

1. Seisake mootor ja eemaldage akuplokk.

2. Kui maapinnalt on võimalik oksani ulatuda, tõstke

oksa üles, samal ajal saagi hoides. See peaks kinnisurutud koha avama ja sae vabastama.

See pikendusvarrega saag on mõeldud kuni 20 cm (25 cm juhtlatiga tööriista puhul) või 25 cm (30 cm juhtlatiga tööriista puhul) läbimõõduga väikeste okste ja peaokste lõikamiseks. Parimate tulemuste saavutamiseks järgige järgnevaid ettevaatusabinõusid.

1. Planeerige saelõige hoolikalt. Teadvustage, millises

suunas oks kukub. HOIATUS: Oks võib kukkuda ootamatus suunas. Ärge seiske otse lõigatava oksa all.

2. Kõige tüüpilisem lõikamisviis on asetada seade

olenevalt konkreetsest olukorrast 60° või väiksema nurga alla, nagu on näidatud joonisel T. Kui saevõlli nurk maapinna suhtes suureneb, suureneb ka esimese lõike (peaoksa alumiselt küljelt) tegemise raskus.

3. Eemaldage pikad oksad mitmes etapis.

4. Saagige enne maha alumised oksad, et ülemistel

okstel oleks rohkem kukkumisruumi.

5. Töötage aeglaselt, hoides mõlema käega kindlalt

saest kinni. Säilitage tugev jalgealune ja tasakaal.

6. Langetatud puu laasimise ajal peab puu jääma teie ja

sae vahele. Lõikamist viige läbi puu sellelt küljelt, mis asub lõigatava oksa vastas.

7. Ärge lõigake redelil seistes; see on äärmiselt ohtlik.

Selliseid töid võivad teostada ainult professionaalid.

8. Ärge lõigake põhioksa ega tüve lähedalt enne, kui

olete ära lõiganud suurema osa oksa raskusest ja selle kaalu vähendanud. Järgige lõikamisjuhiseid, et vältida puu põhiharu koore eemaldamist.

9. Ärge kasutage teleskoopsaagi puude langetamiseks

ega palkide saagimiseks.

10. Elektrilöögi vältimiseks ärge kasutage seadet

elektriõhuliinidele lähemal kui 15 m (joonis T).

11. Hoidke kõrvalseisjad vähemalt 15 m kaugusel (joonis T).

HOOLDUS HOIATUS: Enne seadme kontrolli, puhastamist või hooldust tuleb mootor peatada ja oodata kõigi liikuvate osade peatumist ja eemaldada akuplokk. Juhiste mittejärgimine võib kaasa tuua tõsise vigastuse või varalise kahju. HOIATUS: Hooldusel ja remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet kahjustada. Ohutuse ja seadme usaldusväärsuse huvides peab kõik parandused (välja arvatud selles hooldusjuhises esitatud) tegema kvalitseeritud hooldustehnik. HOIATUS: Saeketi käsitsemisel kandke alati kindaid. Kett on terav ja sellel võib olla karedaid kohti.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E238

ÜLDHOOLDUS Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmaterjalid on vastuvõtlikud müügil olevatest lahustitest tulenevatele kahjustustele. Kasutage mustuse, tolmu, õli, määrde jms eemaldamiseks puhast lappi. PUHASTAMINE ◾ Pärast iga kasutuskorda puhastage kett ja juhtlatt pehme harjaga. Pühkige sae pinda puhta niiske lapiga, millele on lisatud pehmetoimelist seepi. ◾ Eemaldage küljekate ja puhastage juhtlatt, sae kett, ketiratas ja küljekate pehme harjaga mustusest. ◾ Saeketi vahetamisel eemaldage juhtlati soonest alati puidutükid, saepuru ja mustus. Pikendusvarrega sae kõiki hooldustoiminguid, välja arvatud neid, mis on loetletud siinsetes hooldusjuhistes, peavad läbi viima volitatud pikendusvarrega sae hooldustehnikud.

JUHTLATI JA KETI VAHETAMINE

Juhtlati ja keti väljavahetamisel kasutage alati selle sae jaoks mõeldud juhtlati ja keti kombinatsiooni, mis on esitatud jaotises „Sellele teleskoopsaele ettenähtud juhtlatt ja kett”.

1. Eemaldage aku ja laske sael jahtuda. Õlilekete

vältimiseks veenduge, et õlipaagi kork oleks kinni.

2. Pange kettsaag külili kindlale tasasele pinnale nii, et

küljekate on suunatud ülespoole.

3. Kandke kindaid. Eemaldage küljekate (joonis U).

Pühkige kaane pind kuiva lapiga puhtaks.

4. Eemaldage kulunud juhtlatt ja kett paigalduskohast.

5. Paigaldage uus juhtlatt ja saekett, järgides peatüki

„KOKKUPANEK“ jaotises „JUHTLATI JA KETI PAIGALDAMINE“ toodud juhiseid. MÄRKUS: Nüüd saate kontrollida ka ega ketiratas kulunud või kahjustatud pole. JUHTLATI HOOLDAMINE Kui juhtlatil on kulumisjälgi, eemaldage see sae küljest. Eemaldage seadistuskruvi ja reguleerimisplaat, pöörake juhtlatti (joonis V) vastupidises suunas ja paigaldage reguleerimisplaat uuesti juhtlati uuele küljele (joonis W), et hajutada kulumist lati maksimaalse eluea tagamiseks. Latti tuleks puhastada iga päev pärast kasutamist ning kontrollida seda kulumise ja kahjustuste suhtes. Lati relsside narmastumine või karestumine on normaalne kulumisprotsess. Sellised vead tuleks ilmnemisel kohe viiliga siluda. Allpool mainitud vigadega latt tuleb välja vahetada. ◾ Lati relsside niisugune kulumine, mille tõttu võib kett külili minna. ◾ Paindunud juhtlatt. ◾ Mõranenud või katkised relsid. ◾ Laiali vajunud relsid. Lisaks asub juhtlati tipu juures ketiratas. Juhtlati tööea pikendamiseks tuleb ketiratast igal nädalal õlitada. Iganädalasel õlitamisel kasutage ketiõliga täidetud õlisüstalt ja sisestage õli läbi määrdeaugu (joonis X). Pöörake juhtlatti ja veenduge, et määrdeavad ja keti soon on puhtad ja korras. X-1 Juhtlati tipu juures asuv ketiratas X-2 Määrdeava KETI HOOLDUS Selle saega tohib kasutada ainult nõrga tagasilöögiga kette. Kui seda kiiresti lõikevat saeketti õigesti hooldada, vähendab see tagasilööki. Korralikult teritatud saekett lõikab puitu vähese vaevaga ka siis, kui rakendada väga väikest jõudu. Ärge kasutage nüri või kahjustatud saeketti. Nüri saekett põhjustab suuremat füüsilist pinget, tugevamat vibratsiooni, mitterahuldavaid lõikamistulemusi ja suuremat kulumist. Sujuvaks ja kiireks lõikamiseks tuleb saeketti korralikult hooldada. Kett vajab teritamist, kui saagimise tulemusena tekkiv saepuru koosneb väikestest ja pulbrilistest tükkidest, ketti peab lõikamise ajal puidust läbi suruma või kett lõikab ühelt küljelt. Saeketi hooldamise käigus pidage silmas järgnevat. ◾ Vale nurga all paigaldatud külgplaat võib tekitada tugeva tagasilöögi ohu. ◾ Räsa (sügavusmõõdiku) kliirens. Liiga väike kliirens suurendab tagasilöögi tõenäosust. Liiga suur kliirens vähendab lõikevõimet. ◾ Kui lõikehambad puutuvad vastu kõvasid objekte, näiteks vastu naelu või kivisid, või kuluvad puul oleva muda või liivaga kokku puutumise tulemusena, laske kvalitseeritud hooldustehnikul ketti teritada.

TRANSPORTIMINE JA HOIUSTAMINE

◾ Ärge transportige ega hoiustage liikuvat teleskoopsae tarvikut. Hooldamise ja transportimise ajaks eemaldage alati akuplokk. ◾ Enne teleskoopsae tarviku hoiustamist ja transportimist pange juhtlati ja keti peale alati juhtlati kate. Olge ettevaatlik ja vältige keti teravaid hambaid. ◾ Enne hoiustamist puhastage saag hoolikalt. Hoidke pikendusvarrega saagi kuivades sisetingimustes, lukustatud ja/või lastele ligipääsmatus kohas ja hoidke seadet eemal korrodeerivatest ainetest, nagu aiakemikaalid ja sulatussoolad.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E 239

Keskkonnakaitse Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E240

MOOTOR EI TÖÖTA. ◾ Akuplokk pole saega ühendatud. ◾ Kinnitage akuplokk sae külge. ◾ Sae ja aku vahel puudub elektriline ühendus. ◾ Eemaldage aku, kontrollige ühendusi ja pange akuplokk tagasi. ◾ Akuplokk on tühi. ◾ Laadige akuplokki. ◾ Enne päästikule vajutamist ei vajutatud lukustusnuppu. ◾ Pikendusvarrega sae sisselülitamiseks vajutage lukustushooba ja hoidke seda all ning suruge päästiklüliti alla. ◾ Akuplokk või toitepea on liiga kuum. ◾ Laske akuplokil või toitepeal jahtuda, kuni temperatuur langeb soovitatud töötemperatuuri vahemikku. ◾ Sae kett on puidu sisse kinni jäänud. ◾ Vabastage päästiklüliti; eemaldage saekett ja juhtlatt puidust ning käivitage pikendusvarrega saag uuesti. ◾ Juhtlatt ja kett on kaldes ja need ei ole korpusega paralleelsed. ◾ Eemaldage akuplokk ja vahetage juhtlatt ning kett välja jaotise „JUHTLATI JA KETI VAHETAMINE“ kohaselt. Pidage alati meeles, et juhtlatt ja kett peavad enne külgkatte paigaldamist olema paigalduspinnaga paralleelselt. ◾ Juhtlati soones on mustust. ◾ Suruge sae kett vastu puitu ning liigutage mustuse eemaldamiseks saagi edasi-tagasi. ◾ Külgkattes on mustust. ◾ Eemaldage akuplokk ning seejärel küljekate ja puhastage seade mustusest.56-VOLDINE LIITIUM-IOON JUHTMEVABA TOITEPEA AKUSAAG — PS1000E 241

Mootor töötab, aga kett ei käi ringi. ◾ Kett ei haaku ketirattaga. ◾ Eemaldage akuplokk ja paigaldage kett uuesti, jälgides, et selle lülid on korrektselt hammaste vahel. ◾ Ebapiisav keti pinge. ◾ Esmalt lõdvendage keti pinge kiire reguleerimise nuppu vähemalt ühe pöörde võrra vastupäeva ja seejärel keerake see päripäeva täiesti kinni, kuni kett on korrektselt pingutatud. ◾ Lõtv kett. ◾ Laske kvalitseeritud hooldustehnikul ketiterasid teritada. ◾ Kett on paigaldatud tagurpidi. ◾ Eemaldage akuplokk ja paigaldage sae kett uuesti, järgides juhiseid jaotises „JUHTLATI JA KETI VAHETAMINE“. ◾ Kulunud kett. ◾ Eemaldage akuplokk ja vahetage kett välja, järgides juhiseid jaotises „JUHTLATI JA KETI VAHETAMINE“. ◾ Kuiv või liigselt pinguldatud kett. ◾ Kontrollige õlitaset. Vajadusel lisage õli. ◾ Kett pole lati hammastiku vahel. ◾ Eemaldage akuplokk ja paigaldage sae kett uuesti, järgides juhiseid jaotises „JUHTLATI JA KETI VAHETAMINE“.Juhtlatt ja kett on kuumad ja suitsevad. ◾ Ketiõli paak on tühi. ◾ Juhtlati ja keti määrdeaine lisamine. ◾ Juhtlati soones on mustust. ◾ Eemaldage soones olev mustus. GARANTII
