BEDIENUNGSANLEITUNG PS1003E EGO

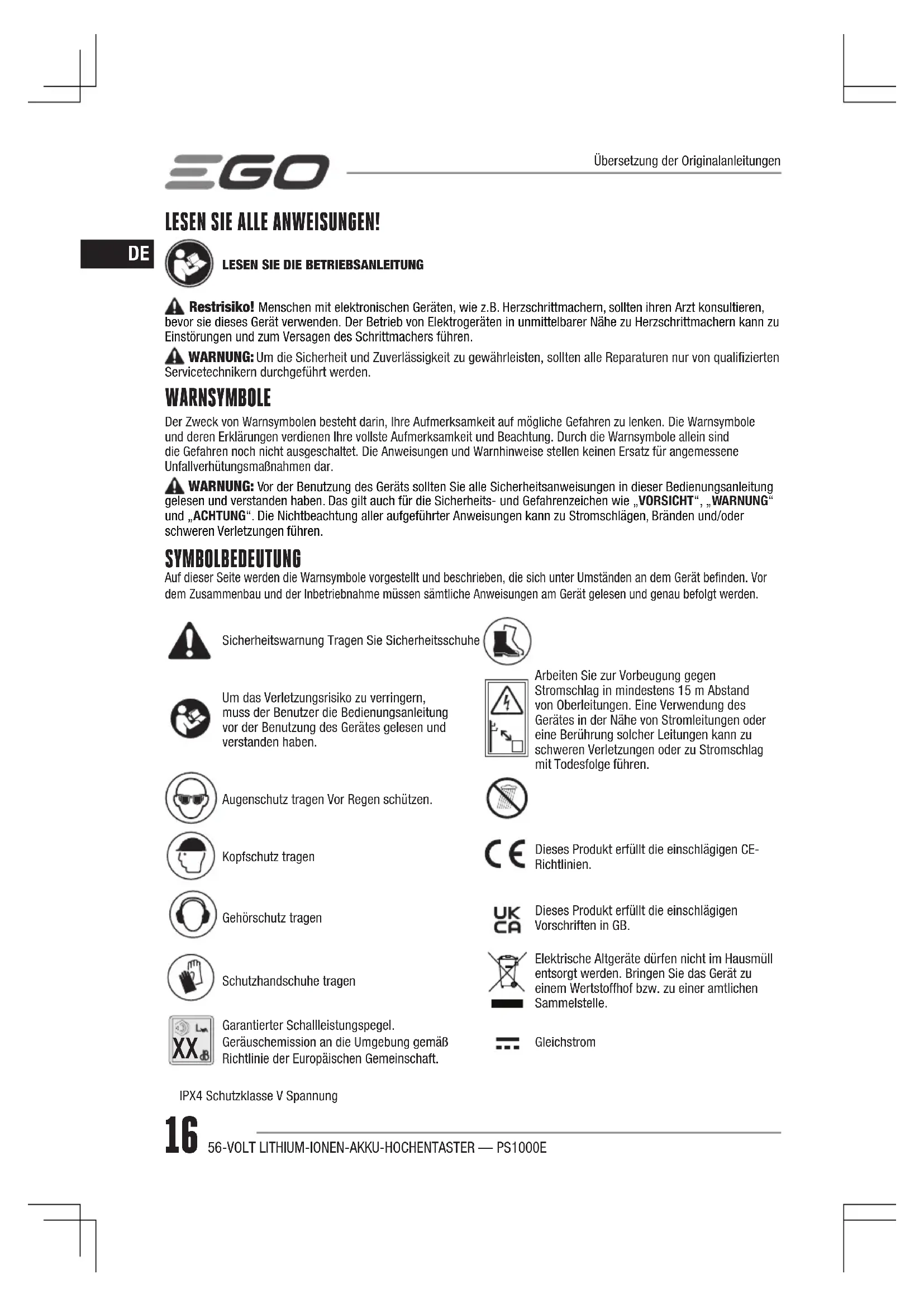

Übersetzung der Originalanleitungen LESEN SIE ALLE ANWEISUNGEN!

LESEN SIE DIE BETRIEBSANLEITUNG

Restrisiko! Menschen mit elektronischen Geräten, wie z.B. Herzschrittmachern, sollten ihren Arzt konsultieren, bevor sie dieses Gerät verwenden. Der Betrieb von Elektrogeräten in unmittelbarer Nähe zu Herzschrittmachern kann zu Einstörungen und zum Versagen des Schrittmachers führen. WARNUNG: Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualifizierten Servicetechnikern durchgeführt werden. WARNSYMBOLE Der Zweck von Warnsymbolen besteht darin, Ihre Aufmerksamkeit auf mögliche Gefahren zu lenken. Die Warnsymbole und deren Erklärungen verdienen Ihre vollste Aufmerksamkeit und Beachtung. Durch die Warnsymbole allein sind die Gefahren noch nicht ausgeschaltet. Die Anweisungen und Warnhinweise stellen keinen Ersatz für angemessene Unfallverhütungsmaßnahmen dar. WARNUNG: Vor der Benutzung des Geräts sollten Sie alle Sicherheitsanweisungen in dieser Bedienungsanleitung gelesen und verstanden haben. Das gilt auch für die Sicherheits- und Gefahrenzeichen wie „VORSICHT“, „WARNUNG“ und „ACHTUNG“. Die Nichtbeachtung aller aufgeführter Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. SYMBOLBEDEUTUNG Auf dieser Seite werden die Warnsymbole vorgestellt und beschrieben, die sich unter Umständen an dem Gerät befinden. Vor dem Zusammenbau und der Inbetriebnahme müssen sämtliche Anweisungen am Gerät gelesen und genau befolgt werden. Sicherheitswarnung Tragen Sie SicherheitsschuheUm das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung vor der Benutzung des Gerätes gelesen und verstanden haben.Arbeiten Sie zur Vorbeugung gegen Stromschlag in mindestens 15 m Abstand von Oberleitungen. Eine Verwendung des Gerätes in der Nähe von Stromleitungen oder eine Berührung solcher Leitungen kann zu schweren Verletzungen oder zu Stromschlag mit Todesfolge führen.Augenschutz tragen Vor Regen schützen.Kopfschutz tragenDieses Produkt erfüllt die einschlägigen CE-Richtlinien.Gehörschutz tragenDieses Produkt erfüllt die einschlägigen Vorschriften in GB.Schutzhandschuhe tragenElektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof bzw. zu einer amtlichen Sammelstelle.

Garantierter Schallleistungspegel. Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen Gemeinschaft.GleichstromIPX4 Schutzklasse V Spannung1756-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER— PS1000E

TECHNISCHE DATEN Nennspannung56 V Länge der Führungsschiene 25 cmKettenteilung 6,4 mm (1/4”)Kettengliedlänge 1,1 mm (0.043”)Fassungsvermögen des Öltanks 80 mlAnzahl der Kettenglieder 56Werkzeuglänge (ohne Verlängerungsstange)Max. 292 cm .../min 233 cmEmpfohlene Betriebstemperatur -15°C-40°CEmpfohlene Lagertemperatur -20°C-70°CEmpfohlene Ladetemperatur 5°C-40°CGewicht (mit Akku und Ketten-Schutzhülle)4,25 kgGemessener Schallleistungspegel L 97 dB(A) K=2,5 dB(A)Schalldruckpegel in Arbeitsposition L 82 dB(A) K=3 dB(A)Garantierter Schallleistungspegel L

(nach 2000/14/EG)100 dB(A)Vibration a Vorderer Haltegriff1,19 m/s K=1,5 m/s Hinterer Griffbügel1,01 m/s K=1,5 m/s

◾ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden. ◾ Der angegebene Vibrationsgesamtwert kann auch zur vorläufigen Risikobewertung herangezogen werden. HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. BESCHREIBUNG BESCHREIBUNG IHRER STABSÄGE (Abb. A1) 1. Kettenspannschraube2. LED-Arbeitsleuchte3. Seitenabdeckung4. Schultergurtaufhänger5. Verlängerungsstab6. Auslöser-Freigabeknopf7. Ein-/Ausschalter8. Hinterer Griffbügel9. Akku-Entriegelungstaste10. Vorderer Haltegriff11. Schnellspannhebel12. Teleskopstange13. Schultergurt14. Öltankverschluss15. Öltank16. Prelldorne17. Führungsschiene18. Sägekette19. Kettenschutzhülle PACKLISTE (Abb. A1) Empfohlene Führungsschiene und Kette für diese Stabsäge BEZEICHNUNG DES TEILS MODELLNUMMERFührungsschiene AG1000Q, AG1200QSägekette AC1000Q, AC1200Q MONTAGE WARNUNG: Wenn irgendwelche Teile beschädigt sind oder fehlen, verwenden Sie das Produkt nicht, bis alle Teile ersetzt worden sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz mit dieser Bodenfräse nicht empfohlen werden.18 56-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER — PS1000E

Jegliche Änderung oder falsche Anwendung dieses Geräts gilt als Zweckentfremdung und kann sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG: Der Akku muss immer aus dem Gerät genommen werden, wenn Teile montiert, Einstellungen vorgenommen, Teile gereinigt werden oder das Gerät außer Betrieb genommen wird. MONTAGE DER FÜHRUNGSSCHIENE UND DER KETTE

1. Legen Sie die Stabsäge auf eine feste, ebene Fläche,

so dass die Seitenabdeckung nach oben zeigt.

2. Ziehen Sie Handschuhe an. Entfernen Sie die

Seitenabdeckung (Abb. B).

3. Legen Sie die neue Sägekette in einer Schlaufe auf

einer ebenen Fläche aus und richten Sie etwaige Knicke gerade.

4. Setzen Sie die Kettenglieder in die Nut der

Führungsschiene. Positionieren Sie die Kette so, dass an der Rückseite der Führungsschiene eine Schlaufe ist (Abb. C). C-1 Kettenglieder C-2 Nut der Führungsschiene

5. Halten Sie die Kette auf der Führungsschiene fest

und legen Sie sie um das Antriebsritzel der Stabsäge. HINWEIS: Im Werkzeuggehäuse ist ein kleiner Richtungspfeil und ein Sägezahn eingeprägt (Abb. D). Wenn Sie die Sägekette um die Führungsschiene legen, achten Sie darauf, dass nach der Montage der Führungsschiene die Laufrichtung der Sägekette mit dem Laufrichtungspfeil auf dem Werkzeuggehäuse und die Form der Sägezähne auf der Oberseite der Führungsschiene mit der des Sägezahns am Gehäuse übereinstimmen. Wenn sie in entgegengesetzte Richtungen weisen, bringen Sie die Sägekette erneut auf der Führungsschiene an, wobei die Pfeile in die gleiche Richtung zeigen. Die Führungsschiene sollte mit der Justierplatte vom Gehäuse weg zeigend montiert werden.

6. Halten Sie die Schiene und die Kette parallel zur

Montagefläche. Bringen Sie die Seitenabdeckung so am Gehäuse an, dass die Löcher/Stifte und der Befestigungsbolzen/das Gewindeloch richtig fluchten (Abb. E). Drücken Sie die Seitenabdeckung in Richtung des Gehäuses, ziehen Sie dann die Kettenspannschraube im Uhrzeigersinn fest an. Das Exzenterrad hinter der Seitenabdeckung ist so konstruiert, dass die Kette nicht zu stark gespannt werden kann. ANMERKUNG: Wenn sich die Kette lockert, drehen Sie die Kettenspannschraube mindestens eine Umdrehung gegen den Uhrzeigersinn und ziehen Sie die Schraube dann vollständig fest.

7. Drehen Sie die Kette von Hand, um zu prüfen, ob

die Kette richtig montiert ist, ohne zu klemmen. Andernfalls muss die Kette erneut über die Schiene verlegt werden.

BEFESTIGUNG DES STABSÄGEN-ANBAUWERKZEUGS

AM KOMBIMOTOR Diese Stabsäge arbeitet mit einem Stabsägen- Anbauwerkzeug und Kombimotor (Abb. F). F-1 Stabsägen-Anbauwerkzeug F-2 Kombimotor WARNUNG: Das Stabsägen-Anbauwerkzeug darf in keinem Fall bei laufendem Kombimotor oder mit eingesetztem Akku montiert oder eingestellt werden. Der Motor muss ausgeschaltet und der Akku abgenommen werden, da sonst die Gefahr schwerer Verletzungen besteht. Das Stabsägen-Anbauwerkzeug wird über eine Kupplung mit dem Kombimotor verbunden.

1. Motor ausschalten und Akku abnehmen.

2. Lockern Sie die Knebelschraube.

3. Richten Sie den Pfeil auf dem Schaft der Stabsäge

und den Pfeil auf der Kupplung aufeinander aus und schieben Sie den Schaft der Stabsäge in die Kupplung, bis der Schaft der Stabsäge hörbar einrastet (Abb. G). G-1 Knebelschraube G-3 Pfeil an der Kupplung G-2 Schaften- triegelung G-4 Pfeil am Schaft der Stabsäge

4. Ziehen Sie am Schaft der Stabsäge, um zu

überprüfen, dass er sicher in der Kupplung eingerastet ist. Falls nicht, drehen Sie den Schaft der Stabsäge in der Kupplung, bis er einrastet.

5. Ziehen Sie die Knebelschraube gut fest.

WARNUNG: Vergewissern Sie sich vor dem Betrieb des Geräts, dass die Knebelschraube gut festgezogen ist. Überprüfen Sie die Schraube während des Gebrauchs regelmäßig, um schweren Verletzungen vorzubeugen.1956-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER— PS1000E

BEFESTIGUNG DER VERLÄNGERUNGSSTANGE

ZWISCHEN KOMBIMOTOR UND STABSÄGEN-

ANBAUWERKZEUG (Model No. EP1000) WARNUNG: Anbauwerkzeuge dürfen in keinem Fall bei laufendem Kombimotor oder mit eingesetztem Akku montiert oder eingestellt werden. Der Motor muss ausgeschaltet und der Akku abgenommen werden, da sonst die Gefahr schwerer Verletzungen besteht. Diese Verlängerungsstange ist ausschließlich für die Verwendung mit EGO PS1000E konzipiert. Verwenden Sie sie auf keinen Fall mit anderen EGO-Anbauwerkzeugen. Die Verlängerungsstange verlängert die Werkzeuglänge um 100 cm und erweitert den Schnittbereich. Sie ist zwischen Kombimotor und Stabsägen-Anbauwerkzeug einzusetzen. An einem Werkzeug können maximal zwei Verlängerungsstangen (separat erhältlich) verwendet werden. Folgen Sie zur Befestigung der Verlängerungsstange zwischen Stabsägen-Anbauwerkzeug und Kombimotor den Schritten im Abschnitt „BEFESTIGUNG DES

STABSÄGEN-ANBAUWERKZEUGS AM KOMBIMOTOR“

(Abb. H). H-1 Kupplung an der Verlängerungsstange H-2 Kupplung am Kombimotor HINWEIS: Nach korrekter Montage sollten sich das Stabsägen-Anbauwerkzeug, die Verlängerungsstange und der Kombimotor nicht trennen lassen, wenn daran gezogen wird. Testen Sie die Verbindung immer durch Ziehen. Wiederholen Sie die obigen Schritte, wenn die Teile getrennt werden können. WARNUNG: Werden das Anbauwerkzeug und der Kombimotor/die Verlängerungsstange nicht wie oben beschrieben gesichert, kann dies zu schweren Verletzungen oder zum Tod führen.

ANBAUWERKZEUG VOM KOMBIMOTOR ABNEHMEN

1. Motor ausschalten und Akku abnehmen.

2. Lockern Sie die Knebelschraube.

3. Drücken Sie den Schaftentriegelungsknopf und

ziehen oder drehen Sie bei gedrücktem Knopf den Schaft der Stabsäge aus der Kupplung, um ihn vom Kombimotor oder der Verlängerungsstange (falls verwendet) zu trennen.

4. Wiederholen Sie den Vorgang, um die

Verlängerungsstange vom Kombimotor zu trennen (falls eine Verlängerungsstange verwendet wird).

MONTIEREN UND EINSTELLEN DES VORDEREN

1. Motor ausschalten und Akku abnehmen.

2. Lösen Sie die Flügelmutter und entfernen Sie sie

zusammen mit dem Klemmbolzen vom vorderen Haltegriff (Abb. I1). I-1 Vorderer Haltegriff I-4 Flügelmutter I-2 Verriegelung- shebel I-5 Klemmblock I-3 Klemmbolzen

3. Drücken Sie den Haltegriff auf den Kombimotorschaft

und drehen Sie ihn nach unten, sodass er zur Sägekette zeigt (Abb. I2).

4. Setzen Sie den Klemmblock ein und montieren Sie

den Klemmbolzen mit der Flügelmutter (Abb. I3).

5. Ziehen Sie die Flügelmutter nicht vollständig

an. Stellen Sie die Position des vorderen Haltegriffs so ein, dass er sich zwischen dem Schultergurtaufhänger und der Teleskopstangenhülse befindet (Abb. I4). Der Griff sollte so eingestellt sein, dass Ihr Arm ausgestreckt ist, wenn Sie die Stabsäge benutzen.

6. Drücken Sie den Verriegelungshebel nach unten und

ziehen Sie die Flügelmutter fest, sodass der vordere Haltegriff gegen Drehung oder Bewegung auf der Kombimotorwelle gesichert ist. BETRIEB VORSICHT: Auf keinen Fall in der Nähe von Hochspannungsleitungen, Stromkabeln oder anderen Stromquellen arbeiten. Sollten die Schiene und Kette an einer Stromleitung hängenbleiben, DÜRFEN DIE SCHIENE, DIE KETTE ODER DIE STANGE NICHT BERÜHRT WERDEN! SIE KÖNNEN STROM FÜHREN UND SEHR GEFÄHRLICH SEIN. Halten Sie die Stabsäge weiterhin am isolierten hinteren Griff fest oder legen Sie ihn mit einem gewissen Sicherheitsabstand auf den Boden. Stellen Sie die Stromversorgung der beschädigten Leitung oder des Kabels ab, bevor Sie versuchen, die Schiene und die Kette aus der Elektroleitung zu entfernen. Eine Berührung der Schiene, der Kette oder anderer leitender Teile der Stabsäge oder stromführender Stromleitungen wird zum Tod durch Stromschlag oder zu schweren Verletzungen führen.20 56-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER — PS1000E

WARNUNG: Auch wenn Sie sich mit dem Gerät auskennen, sollten Sie sich nicht zu einer gewissen Nachlässigkeit verleiten lassen. Denken Sie daran, dass ein kurzer Moment der Unachtsamkeit zu ernsthaften Verletzungen führen kann. WARNUNG: Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert werden oder andere schwere Verletzungen verursacht werden. WARNUNG: Entfernen Sie immer den Akkusatz aus dem Produkt, wenn Sie Teile montieren, Anpassungen vornehmen, etwas säubern, das Gerät transportieren oder wenn das Gerät nicht benutzt wird. Das Entfernen des Akkusatzes beugt dem unabsichtlichen Starten vor, das zu schweren Verletzungen führen kann. WARNUNG: Verwenden Sie keine Anbauwerkzeuge oder Zubehörteile, die nicht vom Hersteller dieses Produkts empfohlen worden sind. Der Gebrauch von nicht empfohlenen Anbauwerkzeugen oder Zubehör kann zu schweren Verletzungen führen. Inspizieren Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lockere Teile, wie z. B. Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungsteile und Abdeckungen an und bedienen Sie das Produkt nicht, bis alle beschädigten oder fehlenden Teile ersetzt worden sind. ANWENDUNGEN Sie können dieses Produkt für die unten aufgeführten Zwecke einsetzen: ◾ Entasten ◾ Beschneiden HINWEIS: Das Gerät darf nur für den bestimmungsgemäßen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch. BEFÜLLEN DES ÖLTANKS MIT SCHIENEN- UND KETTEN-SCHMIERMITTEL WARNUNG: Rauchen Sie nicht und halten Sie Feuer oder Flammen vom Öl und der Stabsäge fern. Das Öl kann auslaufen und einen Brand verursachen. HINWEIS: Zum Zeitpunkt des Kaufs ist die Stabsäge nicht mit Öl befüllt. Der Tank muss vor dem Gebrauch mit Kettenöl gefüllt werden. Der Betrieb der Stabsäge ohne Kettenöl oder mit einem Ölstand unter einer bestimmten Menge führt zu Schäden an der Stabsäge. Die Lebensdauer der Kette und die Sägekapazität hängen von der optimalen Schmierung ab. Die Kette wird während des Betriebs automatisch mit Kettenöl geschmiert, wenn ausreichend Öl im Vorratsbehälter vorhanden ist. Der Ölstand sollte alle 20 Betriebsminuten überprüft und gegebenenfalls nachgefüllt werden.

1. Nehmen Sie den Akkusatz vom Kombimotor ab.

2. Säubern Sie den Öltankverschluss und den Bereich

um den Verschluss, um sicherzustellen, dass kein Schmutz in den Öltank gelangen kann.

3. Legen Sie die Stabsäge auf eine feste, ebene Fläche,

sodass der Öltankverschluss nach oben zeigt, und entfernen Sie dann den Verschluss (Abb. J).

4. Befüllen Sie den Tank vorsichtig bis zum oberen Rand

mit Schienen- und Kettenöl. Achten Sie darauf, dass das Öl nicht aus der Tanköffnung schwappt. Wischen Sie überschüssiges Öl ab. HINWEIS: ◾ Verwenden Sie niemals Öl oder andere Schmiermittel, die nicht speziell für die Schiene und Kette vorgesehen sind. Dies kann zu einem verstopften Ölsystem führen und somit vorzeitigen Verschleiß von Schiene und Kette verursachen. ◾ Überprüfen Sie regelmäßig den Ölstand und füllen Sie bei Bedarf nach. ◾ Verwenden Sie kein schmutziges, gebrauchtes oder anderweitig kontaminiertes Öl. Dies könnte die Schiene oder Kette beschädigen. ◾ Es ist normal, dass Öl aus der Säge sickert, wenn sie nicht in Betrieb ist. Um dem Aussickern vorzubeugen, leeren Sie den Öltank nach jeder Benutzung und lassen Sie dann die Säge eine Minute lang laufen. Wenn Sie das Werkzeug über längere Zeit lagern, achten Sie darauf, dass die Kette leicht geölt ist. Dadurch wird die Rostbildung auf der Kette und dem Kettenrad verhindert. ◾ Zur Schonung der Umwelt muss Öl vorschriftsmäßig recycelt oder entsorgt werden. Informationen zum Recycling und zu Entsorgungsmöglichkeiten erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung. EINSTELLEN DER TELESKOPSTANGE (Abb. K)

1. Heben Sie den Schnellspannhebel an, um die

Teleskopstange zu entriegeln.

2. Ziehen Sie die Teleskopstange auf die erforderliche

3. Drücken Sie den Schnellspannhebel nach unten, um

Drücken Sie den Gurthaken herunter, um ihn zu öffnen, und befestigen Sie ihn am Schultergurtaufhänger an der Säge (Abb. L). Stellen Sie den Schultergurt so ein, dass die Arbeitsposition bequem ist. WARNUNG: Wenn ein Notfall eintritt, nehmen Sie den Gurt sofort von Ihrer Schulter ab, um Verletzungen zu vermeiden.

EINSETZEN/ABNEHMEN DES AKKUS

ANMERKUNG: Laden Sie den Akku vor dem ersten Gebrauch voll auf. Nur mit Akkus und Ladegeräten verwenden, die in Abb. A2 aufgeführt sind: Anbringen Lassen Sie die Rippen am Akkugehäuse mit den Öffnungen am Gerät fluchten und schieben Sie den Akku bis zum hörbaren Einrasten in das Gerät (Abb. M). WARNUNG: Vergewissern Sie sich vor dem Betrieb, dass der Akkupack fest eingerastet ist. Wenn der Akkupack nicht sicher eingesetzt wird, kann der Akkupack herausfallen, was zu schweren Verletzungen führen würde. WARNUNG: Achten Sie immer auf Ihre Füße und Kinder oder Tiere in Ihrer Nähe, wenn Sie den Akku- Freigabeknopf betätigen. Das Fallenlassen des Akkusatzes kann zu ernsthaften Verletzungen führen. Entfernen Sie den Akku NIEMALS an einer hohen Position. Abnehmen Drücken Sie den Akku-Freigabeknopf und ziehen Sie den Akku heraus (Abb. N). LED-ARBEITSLEUCHTE (Abb. O) Die LED-Arbeitsleuchte befindet sich an der Vorderseite des Stabsägen-Anbauwerkzeugs, in einer Linie mit der Sägekette. Diese Funktion bietet dem Benutzer zusätzliches Licht, um zu sehen, wo sich die Sägekette befindet, wenn er Äste hoch oben im Baum schneidet. Die Arbeitsleuchte schaltet sich automatisch ein, wenn der Ein-/Ausschalter gedrückt wird, und erlischt etwa 10 Sekunden nach dem Loslassen des Ein-/Ausschalters.

EIN-/AUSSCHALTEN DES WERKZEUGS

Vor dem Starten der Stangensäge

WARNUNG: KOMBIMOTOR IN KEINEM FALL OHNE

ANBAUWERKZEUG BETREIBEN. Versuchen Sie nicht, den Kombimotor zu starten, bevor Sie das Stabsägen- Anbauwerkzeug angebracht haben. HINWEIS: Überprüfen Sie vor dem Starten der Stabsäge die Kettenspannschraube, den Ölstand und die Schärfe von Kette und Zähnen. Außerdem sind eine sichere Greifmethode, ein fester Stand und ein angemessener Abstand zum Boden erforderlich (Abb. Q). Starten (Abb. P)

1. Setzen Sie den Akku ein.

2. Stellen Sie sicher, dass sich keine Objekte oder

Behinderungen in unmittelbarer Nähe befinden, die mit der Schiene oder Kette in Berührung kommen könnten.

3. Fassen Sie den Handgriff und den hinteren Griff mit

beiden Händen fest an.

4. Zum Starten des Geräts drücken Sie zuerst den

Auslöser-Freigabeknopf und anschließend den Ein-/ Ausschalter. Lassen Sie den Auslöser-Freigabeknopf los und halten Sie den Ein-/Ausschalter weiter gedrückt. Die Säge läuft nun weiter. WARNUNG: Versuchen Sie nicht, die Säge zu starten, wenn sich die Sägekette in einem Schnitt bendet oder mit einer Oberäche in Kontakt ist. Stoppen Bewegen Sie die Stabsäge vom Schnittbereich weg und lassen Sie dann den Ein-/Ausschalter los, um die Stabsäge zu stoppen. WARNUNG: Nehmen Sie bei Arbeitspausen und nach Abschluss der Arbeit stets den Akku aus der Stabsäge.

GRUNDLEGENDE SCHNITTAUSFÜHRUNG

Halten Sie sich an unten stehende Schritte, um Schäden am Baum oder an der Rinde zu vermeiden. Bewegen Sie die Säge nicht vor und zurück.

1. Führen Sie einen ersten oberflächlichen Schnitt (1/4

des Astdurchmessers) auf der Unterseite des Astes neben dem Hauptast oder Stamm aus.

2. Nehmen Sie einen zweiten Schnitt auf der Oberseite

des Astes außerhalb des ersten Schnittes vor. Sägen Sie weiter durch den Ast, bis der Ast vom Baum abbricht. Stellen Sie sich beim Fallen des Astes darauf ein, das Gewicht des Werkzeugs abzufangen.

3. Führen Sie einen abschließenden Schnitt direkt am

HINWEIS: Stützen Sie beim zweiten und abschließenden Schnitt (von der Oberseite des Astes oder Zweigs) die Prelldornen gegen den zu sägenden Ast (Abb. S). Dadurch wird der Ast stabil gehalten und die Schnittführung wird erleichtert. Lassen Sie die Kette die Arbeit erledigen; üben Sie nur leichten Druck nach unten aus. Durch Gewaltanwendung beim Sägen können die Schiene, die Kette oder der Motor beschädigt werden. S-1 Prelldorne

4. Lassen Sie den Ein-/Ausschalter los, sobald der

Schnitt ausgeführt ist. HINWEIS: Werden die genannten Schritte beim Sägen nicht richtig angewandt, können die Schiene und die Kette klemmen und im Ast stecken bleiben. In einem solchen Fall ist wie folgt vorzugehen:

1. Motor ausschalten und Akku abnehmen.

2. Falls der Ast vom Boden aus erreicht werden

kann, heben Sie den Ast an, während Sie die Säge festhalten. Auf diese Weise sollte sich die Säge aus dem Ast ziehen lassen.

3. Bleibt die Säge dennoch weiterhin stecken,

wird empfohlen, fachmännische Unterstützung heranzuziehen.

ENTASTEN UND BESCHNEIDEN

Diese Stabsäge ist zum Schneiden kleiner Äste und Äste mit einem Durchmesser von bis zu 20 cm (für Werkzeuge mit 25-cm-Führungsschiene) oder 25 cm (für Werkzeuge mit 30-cm-Führungsschiene) ausgelegt. Um beste Ergebnisse zu erzielen, sind folgende Vorsichtsmaßnahmen zu beachten.

1. Planen Sie den Schnitt sorgfältig. Beachten Sie die

Richtung, in die der Ast fallen wird. WARNUNG: Äste können in unerwartete Richtungen fallen. Stellen Sie sich nicht direkt unter den abzusägenden Ast.

2. Die am häufigsten verwendete Schneidmethode

besteht darin, das Gerät je nach Situation in einem Winkel von 60° oder weniger zu positionieren, wie in Abb. T gezeigt. Je größer der Winkel des Stabsägenschafts zum Boden ist, umso schwerer ist der erste Schnitt auszuführen (von der Unterseite des Astes).

3. Sägen Sie lange Äste in mehreren Schritten ab.

4. Sägen Sie zuerst die unteren Äste ab, damit darüber

liegende Äste mehr Platz zum Fallen haben.

5. Arbeiten Sie langsam und halten Sie dabei die Säge

mit beiden Händen fest. Achten Sie immer auf festen Stand und auf Ihr Gleichgewicht.

6. Beim Entasten muss der Baum immer zwischen

Ihnen und der Kette bleiben. Sägen Sie von der Seite aus, die dem zu sägenden Ast gegenüber liegt

7. Steigen Sie zum Sägen auf keine Leiter - dies ist

äußerst gefährlich. Beauftragen Sie Fachleute mit derartigen Arbeiten.

8. Führen Sie den bündigen Schnitt am Hauptast oder

am Stamm erst aus, wenn Sie den Ast zum größten Teil abgesägt haben, um das Gewicht zu verringern. Durch ein ordnungsgemäßes Schnittverfahren wird ein Abreißen der Rinde vom Hauptast vermieden.

9. Verwenden Sie die Stabsäge nicht zum Fällen oder

10. Arbeiten Sie zur Vorbeugung gegen Stromschlag in

mindestens 15m Abstand von Oberleitungen (Abb. T).

11. Schaulustige sollten mindestens 15 m entfernt

bleiben (Abb. T). WARTUNG WARNUNG: Vor Überprüfung, Reinigung oder Reparatur des Geräts den Motor ausschalten, warten, bis alle beweglichen Teile zum Stillstand gekommen sind, und Akku abnehmen. Bei Nichtbeachtung dieser Anweisungen kann es zu schweren Verletzungen oder Sachschäden kommen. WARNUNG: Verwenden Sie für die Wartung nur baugleiche Ersatzteile. Die Verwendung anderer Teile kann Unfälle und Schäden am Gerät hervorrufen. Um die Sicherheit und Zuverlässigkeit des Geräts zu gewährleisten, sind alle nicht in dieser Wartungsanleitung genannten Reparaturen von einem qualifizierten Kundendiensttechniker vornehmen zu lassen. WARNUNG: Tragen Sie beim Umgang mit der Sägekette immer Handschuhe. Die Kette ist scharf und kann Grate enthalten. ALLGEMEINE WARTUNG Zum Reinigen von Kunststoffteilen Lösungsmittel vermeiden. Die verschiedenen handelsüblichen Lösungsmittel greifen die meisten Kunststoffe an. Verwenden Sie saubere Lappen zum Entfernen von Schmutz, Staub, Öl, Fett usw.2356-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER— PS1000E

REINIGUNG ◾ Entfernen Sie nach jedem Gebrauch mithilfe einer weichen Bürste anhaftenden Schmutz von der Kette und Führungsschiene. Wischen Sie die Oberfläche der Stabsäge mit einem sauberen Tuch ab, das Sie mit einer milden Seifenlösung anfeuchten. ◾ Nehmen Sie die Seitenabdeckung ab und entfernen Sie dann mit einer weichen Bürste Ablagerungen von der Führungsschiene, Sägekette, vom Ritzel und der Seitenabdeckung. ◾ Entfernen Sie Holzspäne, Sägestaub und Schmutz aus der Nut der Führungsschiene, wenn Sie die Sägekette wechseln. ◾ Alle Wartungsarbeiten an der Stabsäge, die nicht ausdrücklich in dieser Wartungsanleitung aufgeführt sind, sollten von autorisiertem Kundendienstpersonal durchgeführt werden.

AUSWECHSELN DER SCHIENE UND KETTE

Wenn Sie die Führungsschiene und Kette auswechseln, verwenden Sie immer die im Abschnitt „Empfohlene Führungsschiene und Kette für diese Stabsäge“ angegebene Schienen-Ketten-Kombination.

1. Entfernen Sie den Akku und lassen Sie die

Säge abkühlen. Stellen Sie sicher, dass der Öltankverschluss fest sitzt, um ein Auslaufen von Öl zu verhindern.

2. Legen Sie die Stabsäge auf die Seite auf eine feste,

ebene Fläche, sodass der Tankverschluss nach oben zeigt.

3. Ziehen Sie Handschuhe an. Entfernen Sie die

Seitenabdeckung (Abb. U). Wischen Sie die Seitenabdeckung mit einem trockenen Tuch ab.

4. Nehmen Sie die abgenutzte Schiene und die Kette

von der Befestigungsfläche ab.

5. Bringen Sie die neue Führungsschiene und Sägekette

an, indem Sie die Anweisungen „MONTAGE DER FÜHRUNGSSCHIENE UND KETTE“ im Abschnitt „ MONTAGE “ befolgen. HINWEIS: Dies ist ein guter Zeitpunkt, um das Antriebskettenrad auf übermäßigen Verschleiß oder Schäden zu untersuchen.

WARTUNG DER FÜHRUNGSSCHIENE

Falls die Führungsschiene Verschleißerscheinungen aufweist, montieren Sie sie von der Säge ab. Entfernen Sie die Feststellschraube und die Justierplatte, drehen Sie die Führungsschiene um (Abb. V) und bringen Sie die Justierplatte wieder auf der neuen Seite der Führungsschiene an (Abb. W), um die Abnutzung für eine maximale Lebensdauer der Schiene zu verteilen. Die Schiene sollte jeden Tag, an dem das Gerät verwendet wurde, nach dem Gebrauch gereinigt und auf Verschleiß sowie Schäden untersucht werden. Scharfe Kanten oder Grat an den Schienenstegen sind normale Verschleißerscheinungen an der Schiene. Diese Fehlstellen sollten mit einer Feile geglättet werden, sobald sie sich bemerkbar machen. Eine Schiene mit einem der folgenden Mängel sollte ausgewechselt werden: ◾ Verschleiß in den Schienenstegen, wodurch sich die Kette seitlich legen kann. ◾ Verbogene Führungsschiene ◾ Gesprungene oder gebrochene Stege. ◾ Gespreizte Stege. Darüber hinaus ist die Führungsschiene mit einem Zahnrad an der Spitze versehen. Das Zahnrad muss wöchentlich mit einer Fettpresse geschmiert werden, um die Nutzungsdauer der Führungsschiene zu verlängern. Schmieren Sie mithilfe einer Fettpresse mit Kettenöl wöchentlich über das Schmierloch (Abb. X). Wenden Sie die Führungsschiene und prüfen Sie, ob die Schmierlöcher und Kettennut frei von Verunreinigungen sind. X-1 Zahnrad in der Führungsschienenspitze X-2 Schmierloch

Verwenden Sie für diese Säge nur rückschlagarme Ketten. Diese Schnellsägekette sorgt für eine Reduzierung des Rückschlags, wenn sie sachgemäß gewartet wird. Eine sachgemäß geschärfte Sägekette durchtrennt Holz mühelos, selbst mit sehr wenig Druck. Benutzen Sie niemals eine stumpfe oder beschädigte Sägekette. Eine stumpfe Sägekette führt zu erhöhter körperlicher Belastung, erhöhter Beanspruchung durch Vibration, zu einem mangelhaften Schnitt und erhöhtem Verschleiß. Für ein schnelles und reibungsloses Schneiden muss die Sägekette ordnungsgemäß gewartet werden. Wenn die Holzspäne klein und pulvrig sind, wenn ein größerer Kraftaufwand beim Sägen des Holzes erforderlich ist oder die Kette zu einer Seite zieht, muss die Kette geschärft werden. Berücksichtigen Sie bei der Wartung Ihrer Sägekette Folgendes: ◾ Ein falscher Schleifwinkel der Seitenfläche kann das Risiko eines heftigen Rückschlags erhöhen. ◾ Räumzahnspiel (Eingriffmesser) Ein zu tiefes Eintauchen erhöht die Rückschlaggefahr. Durch zu flaches Eintauchen nimmt die Sägeleistung ab.24 56-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER — PS1000E

◾ Falls die Sägezähne auf harte Gegenstände wie Nägel und Steine treffen oder durch Schlamm oder Sand am Holz abgenutzt werden, lassen Sie die Kette von einem qualifizierten Servicetechniker nachschleifen.

TRANSPORT UND LAGERUNG

◾ Ein laufendes Stabsägen-Anbauwerkzeug darf nicht verstaut oder transportiert werden. Entfernen Sie vor dem Lagern oder Transportieren immer den Akku. ◾ Schieben Sie immer die Führungsschienen-Schutzhülle über die Führungsschiene und Kette, bevor Sie die Stabsäge lagern oder transportieren. Nehmen Sie sich vor den scharfen Zähnen der Kette in Acht. ◾ Reinigen Sie die Stabsäge gründlich, bevor Sie ihn lagern. Lagern Sie die Stabsäge im Haus an einem trockenen Ort, der abgeschlossen und/oder für Kinder nicht erreichbar ist. Halten Sie ihn von zersetzenden Mitteln wie Gartenchemikalien oder Tausalzen fern. Schutz der Umwelt Elektrogeräte, alte Akkus und Ladegeräte dürfen nicht im Hausmüll entsorgt werden! Das Gerät muss einer offiziellen Recycling-Sammelstelle zur getrennten Entsorgung zugeführt werden. Elektrowerkzeuge müssen bei einem umweltfreundlichen Recycling-Betrieb abgegeben werden.2556-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER— PS1000E

PROBLEM URSACHE LÖSUNG

MOTOR LÄUFT NICHT. ◾ Der Akku ist nicht an der Stabsäge angebracht. ◾ Akku an der Stabsäge anschließen. ◾ Es besteht kein elektrischer Kontakt zwischen Säge und Akku. ◾ Akku herausnehmen, Kontakte überprüfen und wieder anschließen. ◾ Der Akku ist entladen. ◾ Den Akku aufladen. ◾ Der Auslöser-Freigabeknopf wurde vor dem Betätigen des Ein-/Ausschalters nicht heruntergedrückt. ◾ Halten Sie den Auslöser-Freigabeknopf gedrückt und drücken Sie dann den Ein-/Ausschalter, um die Stabsäge einzuschalten. ◾ Akku oder Kombimotor sind zu heiß. ◾ Lassen Sie den Akku oder den Kombimotor abkühlen, bis die Temperatur auf den empfohlenen Betriebstemperaturbereich gefallen ist. ◾ Sägekette sitzt im Holz fest. ◾ Lassen Sie den Auslöser los; ziehen Sie die Sägekette und Führungsschiene aus dem Holz und schalten Sie die Stabsäge wieder ein. ◾ Schiene und Kette sind verschoben und nicht parallel zum Gehäuse. ◾ Akkupack entfernen und Schiene und Kette wie im Abschnitt „SCHIENEN- UND KETTENWECHSEL” beschrieben ersetzen. Die Schiene und Kette müssen immer parallel zur Montagefläche sein, bevor die Seitenabdeckung montiert wird. ◾ Sägereste in der Schienennut ◾ Drücken Sie die Sägekette gegen das Holz und bewegen Sie die Stabsäge vor und zurück, um die Sägereste zu beseitigen. ◾ Sägereste in der Seitenabdeckung ◾ Entfernen Sie den Akku, nehmen Sie dann die Seitenabdeckung ab und entfernen Sie die Rückstände.26 56-VOLT LITHIUM-IONEN-AKKU-HOCHENTASTER — PS1000E

PROBLEM URSACHE LÖSUNG

Motor läuft, aber die Kette dreht sich nicht. ◾ Kette greift nicht in das Antriebsritzel ein. ◾ Entfernen Sie den Akku und montieren Sie die Kette erneut. Achten Sie dabei darauf, dass die Antriebsglieder der Kette vollständig auf dem Kettenrad sitzen. ◾ Ungenügende Kettenspannung ◾ Lösen Sie die Kettenspannschraube mindestens eine volle Umdrehung gegen den Uhrzeigersinn und ziehen Sie sie dann im Uhrzeigersinn fest, bis die Kette die richtige Spannung hat. ◾ Stumpfe Kette ◾ Lassen Sie die Kettenschneiden durch einen qualifizierten Kundendiensttechniker schleifen. ◾ Kette verkehrt herum installiert ◾ Entfernen Sie den Akku und setzen Sie die Sägekette gemäß Abschnitt „SCHIENEN- UND KETTENWECHSEL” wieder ein. ◾ Abgenutzte Kette ◾ Entfernen Sie den Akku und wechseln Sie die Sägekette gemäß Abschnitt „SCHIENEN- UND KETTENWECHSEL”. ◾ Trockene oder übermäßig gedehnte Kette ◾ Überprüfen Sie den Ölstand. Füllen Sie gegebenenfalls Öl nach. ◾ Kette nicht in der Nut der Führungsschiene. ◾ Entfernen Sie den Akku und setzen Sie die Sägekette gemäß Abschnitt „SCHIENEN- UND KETTENWECHSEL” wieder ein.Schiene und Kette laufen heiß und setzen Rauch frei. ◾ Der Kettenöltank ist leer. ◾ Schienen- und Kettenschmiermittel nachfüllen. ◾ Schmutzreste in der Nut der Führungsschiene ◾ Entfernen Sie Schmutzreste aus der Nut. GARANTIE EGO-GARANTIEBEDINGUNGEN Sämtliche EGO Garantiebedingungen finden Sie auf der Website egopowerplus.com.ÉLAGUEUSE SUR PERCHE SANS FIL LITHIUM-ION 56 VOLTS— PS1000E 27
