ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PW 240 HUSQVARNA

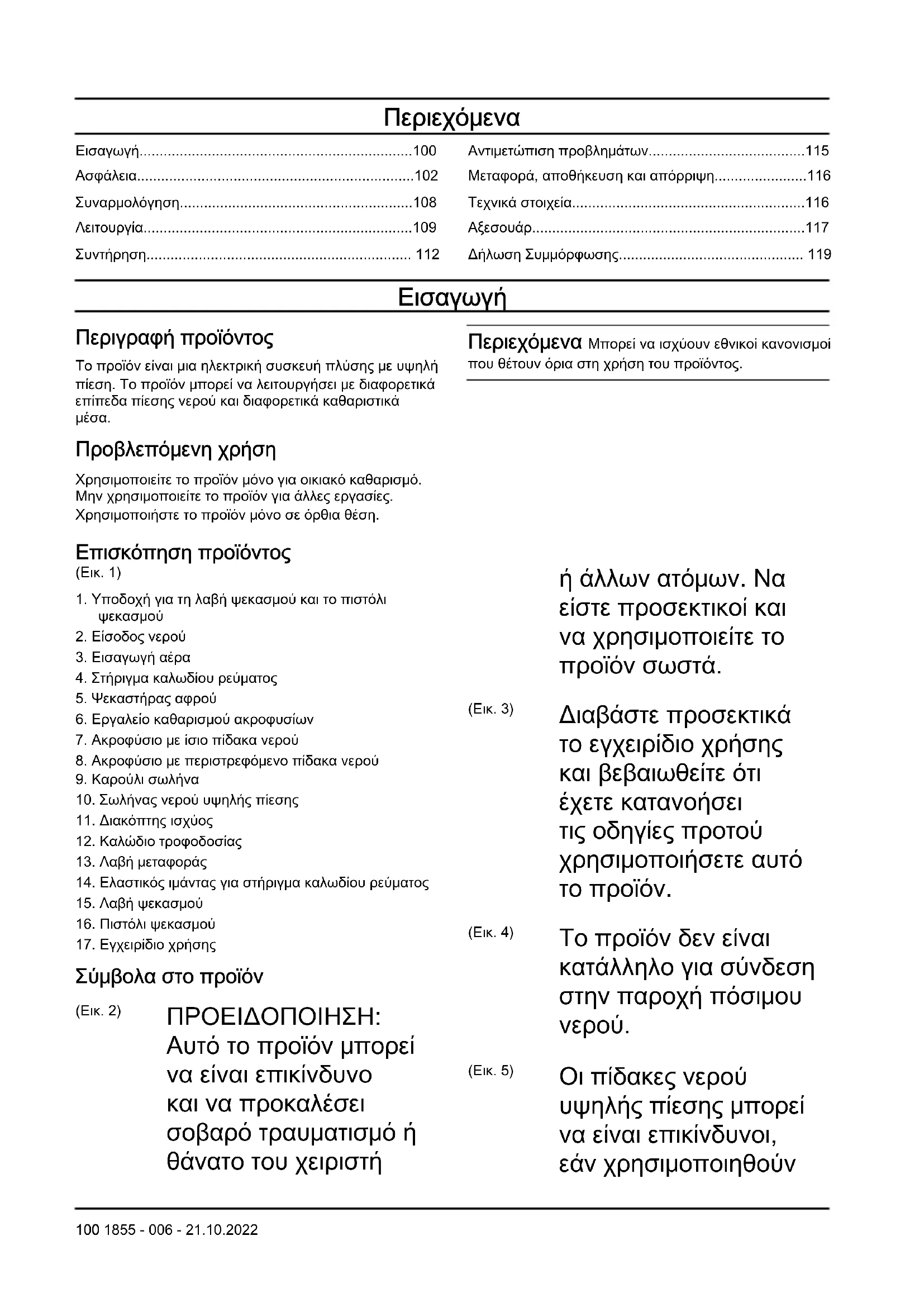

Περιγραφή προϊόντος Το προϊόν είναι μια ηλεκτρική συσκευή πλύσης με υψηλή πίεση. Το προϊόν μπορεί να λειτουργήσει με διαφορετικά επίπεδα πίεσης νερού και διαφορετικά καθαριστικά

Προβλεπόμενη χρήση Χρησιμοποιείτε το προϊόν μόνο για οικιακό καθαρισμό. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Χρησιμοποιήστε το προϊόν μόνο σε όρθια θέση. Περιεχόμενα Μπορεί να ισχύουν εθνικοί κανονισμοί που θέτουν όρια στη χρήση του προϊόντος. Επισκόπηση προϊόντος (Εικ. 1)

1. Υποδοχή για τη λαβή ψεκασμού και το πιστόλι

4. Στήριγμα καλωδίου ρεύματος

6. Εργαλείο καθαρισμού ακροφυσίων

7. Ακροφύσιο με ίσιο πίδακα νερού

8. Ακροφύσιο με περιστρεφόμενο πίδακα νερού

10. Σωλήνας νερού υψηλής πίεσης

11. Διακόπτης ισχύος

12. Καλώδιο τροφοδοσίας

14. Ελαστικός ιμάντας για στήριγμα καλωδίου ρεύματος

16. Πιστόλι ψεκασμού

17. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το προϊόν μπορεί να είναι επικίνδυνο και να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. (Εικ. 3) Διαβάστε προσεκτικά το εγχειρίδιο χρήσης και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες προτού χρησιμοποιήσετε αυτό

(Εικ. 4) Το προϊόν δεν είναι κατάλληλο για σύνδεση στην παροχή πόσιμου

(Εικ. 5) Οι πίδακες νερού υψηλής πίεσης μπορεί να είναι επικίνδυνοι, εάν χρησιμοποιηθούν 100 1855 - 006 - 21.10.2022με λάθος τρόπος. Ο πίδακας δεν πρέπει να κατευθύνεται προς άτομα, ηλεκτρικό εξοπλισμό ή το προϊόν. (Εικ. 6) Περιβαλλοντική σήμανση. Το προϊόν ή η συσκευασία του προϊόντος δεν αποτελεί οικιακό απόρριμμα. Ανακυκλώστε το σε εγκεκριμένη τοποθεσία απόρριψης ηλεκτρικού και ηλεκτρονικού εξοπλισμού. (Εικ. 7) Εργαλείο κλάσης II. (Εικ. 8)

συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 9)

συμμορφώνεται με τις ισχύουσες οδηγίες της Ευρασιατικής Τελωνειακής Ένωσης. (Εικ. 10)

συμμορφώνεται με τις ισχύουσες οδηγίες της UkrSEPRO. (Εικ. 11)

συμμορφώνεται με τις οδηγίες της ACA (σήμανση RCM). Ισχύει για μόνο για την Αυστραλία/Νέα

(Εικ. 12) Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη θορύβου του προϊόντος καθορίζεται στην

Τεχνικά στοιχεία στη σελίδα 116

(Εικ. 13) Προστασία από ροή νερού χαμηλής πίεσης από οποιαδήποτε γωνία. (Εικ. 14) Προστατέψτε από τον

(Εικ. 15) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες του

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες αγορές. 1855 - 006 - 21.10.2022 101Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη

Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή

Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη

1855 - 006 - 21.10.2022κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο σέρβις της Husqvarna προτού συνεχίσετε.

Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα σήματα.

Μην επιτρέπετε ποτέ σε παιδιά ή άλλα άτομα, που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες, να χρησιμοποιήσουν τη συσκευή. Οι τοπικοί κανονισμοί μπορεί να θέτουν περιορισμούς για την ηλικία του χειριστή.

Αυτό το προϊόν μπορεί να χρησιμοποιηθεί από άτομα με περιορισμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες, εφόσον βρίσκονται υπό επίβλεψη ή έχουν λάβει οδηγίες για τον ασφαλή χειρισμό του προϊόντος και κατανοούν τους συνεπαγόμενους κινδύνους.

Αυτό το προϊόν μπορεί να χρησιμοποιηθεί από άτομα που δεν έχουν την απαιτούμενη εμπειρία ή γνώση,εφόσον βρίσκονται υπό επίβλεψη ή έχουν λάβει οδηγίες για τον ασφαλή χειρισμό του προϊόντος και κατανοούν τους συνεπαγόμενους κινδύνους.

Μην χρησιμοποιείτε το προϊόν, αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση

Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Μην χρησιμοποιείτε το προϊόν εάν το καλώδιο τροφοδοσίας, ο εύκαμπτος σωλήνας υψηλής πίεσης, η ασφάλεια σκανδάλης ή 1855 - 006 - 21.10.2022 103η λαβή ψεκασμού έχουν υποστεί ζημιά.

Πρέπει να ελέγχετε για ζημιές προτού χρησιμοποιήσετε το προϊόν. Μην χρησιμοποιείτε το προϊόν αν εξαρτήματα έχουν υποστεί ζημιά ή

Κρατήστε σφιχτά τη λαβή ψεκασμού με τα δύο χέρια. Δύναμη κλωτσήματος προκύπτει όταν τραβάτε τη σκανδάλη γκαζιού.

Να είστε προσεκτικοί όταν λειτουργείτε το μηχάνημα. Η υψηλή πίεση που παρέχεται από το προϊόν είναι επικίνδυνη και μπορεί να προκαλέσει τραυματισμό.

Μην στρέφετε τον πίδακα προς τα εσάς ή προς την κατεύθυνση άλλων ανθρώπων ή ζώων.

Μην στρέφετε τον πίδακα προς τα εσάς ή προς την κατεύθυνση άλλων ατόμων για τον καθαρισμό υποδημάτων.

Μην στρέφετε τον πίδακα προς την κατεύθυνση του ηλεκτρικού εξοπλισμού ή του ίδιου του προϊόντος.

Όταν χρησιμοποιείτε το προϊόν, πρέπει να φοράτε εγκεκριμένο εξοπλισμό ατομικής προστασίας. Ανατρέξτε στην ενότητα Εξοπλισμός ατομικής προστασίας στη σελίδα 106

Μην χρησιμοποιείτε το προϊόν κοντά σε άτομα, εκτός εάν χρησιμοποιούν εξοπλισμό προστασίας.

Εάν χρησιμοποιείτε καθαριστικό, ακολουθήστε τις οδηγίες ασφαλείας για το καθαριστικό μέσο.

Χρησιμοποιείτε μόνο καθαριστικά μέσα Husqvarna.

Χρησιμοποιείτε τη σωστή πίεση νερού και τα σωστά καθαριστικά και χρησιμοποιείτε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε εσφαλμένη πίεση νερού, καθαριστικό ή άλλο προϊόν για άλλες εργασίες εκτός από αυτές που αναφέρονται στο παρόν εγχειρίδιο, μπορεί να προκληθεί ζημιά στο προϊόν, τις επιφάνειες, τα υλικά ή άλλες συσκευές. Η Husqvarna δεν αποδέχεται καμία ευθύνη για ζημιά που προκλήθηκε από εσφαλμένη χρήση.

Δεν συνιστάται η σύνδεση του προϊόντος σε παροχή πόσιμου νερού. Εάν πρέπει να συνδέσετε το προϊόν σε παροχή πόσιμου νερού, τηρείτε τους τοπικούς και εθνικούς

1855 - 006 - 21.10.2022κανονισμούς. Χρησιμοποιήστε σύστημα αντεπιστροφής (δεν περιλαμβάνεται), εάν είναι απαραίτητο. Το νερό που έχει διέλθει από έναν το σύστημα αντεπιστροφής δεν θεωρείται

Μην ψεκάζετε εύφλεκτα υγρά. Κίνδυνος έκρηξης.

Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το προϊόν.

Μην επιτρέπετε σε παιδιά να παίζουν με το προϊόν.

Μην επιτρέπετε σε άτομα να χειρίζονται το προϊόν χωρίς εκπαίδευση.

Χρησιμοποιείτε μόνο εξαρτήματα και ανταλλακτικά εγκεκριμένα από τη Husqvarna.

Βεβαιωθείτε ότι η ηλεκτρική σύνδεση πραγματοποιείται από εγκεκριμένο ηλεκτρολόγο και ότι συμμορφώνεται με το πρότυπο IEC 60364-1.

Χρησιμοποιήστε μια διάταξη προστασίας από ρεύματα διαρροής που διακόπτει την παροχή ρεύματος, εάν το ρεύμα διαρροής είναι μεγαλύτερο από 30 mA για 30 ms. Εάν δεν διαθέτετε διάταξη προστασίας από ρεύματα διαρροής, χρησιμοποιήστε μια συσκευή με κύκλωμα

Χρησιμοποιήστε ασφάλειες εκκίνησης/καθυστέρησης κινητήρα με τα χαρακτηριστικά C ή D, σύμφωνα με το πρότυπο IEC 898-1 ή IEC947-2 ή αντίστοιχα πρότυπα εκτός IEC.

Δεν απαιτούνται ενέργειες για την προσαρμογή προϊόντων που φέρουν σήμανση διπλής τάσης και συχνότητας.

Εάν είναι απαραίτητο να χρησιμοποιήσετε καλώδιο επέκτασης, βεβαιωθείτε ότι είναι κατάλληλο για χρήση σε εξωτερικούς χώρους. Βεβαιωθείτε ότι η πρίζα βρίσκεται σε ελάχιστη απόσταση 60 mm από το έδαφος. Η σύνδεση πρέπει να διατηρείται πάντα στεγνή.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0), αποσυνδέστε το φις ρεύματος και ενεργοποιήστε την ασφάλεια της σκανδάλης γκαζιού πριν απομακρυνθείτε από το προϊόν.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος προτού αλλάξετε αξεσουάρ.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και 1855 - 006 - 21.10.2022 105αποσυνδέστε το φις ρεύματος πριν από τον καθαρισμό ή τη συντήρηση του προϊόντος.

Μην χρησιμοποιείτε το προϊόν σε περιβάλλοντα όπου η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0°C.

Μην εκκινείτε ένα προϊόν που έχει παγώσει.

Μην χρησιμοποιείτε το προϊόν σε εσωτερικούς χώρους.

Μην τοποθετείτε αντικείμενα πάνω στο προϊόν όταν βρίσκεται σε λειτουργία.

Μην πίνετε νερό που έχει χρησιμοποιηθεί με το προϊόν.

Μην χρησιμοποιείτε το προϊόν κοντά σε ανοικτά παράθυρα.

Να προσέχετε τυχόν αντικείμενα που εκτοξεύονται. Υπάρχει κίνδυνος να εκτοξευθούν πέτρες και χαλαρά αντικείμενα στα μάτια σας, προκαλώντας τύφλωση ή σοβαρό τραυματισμό.

Εάν το προϊόν δεν λειτουργεί σωστά, ανατρέξτε στην Πρόγραμμα αντιμετώπισης προβλημάτων στη σελίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Ο εξοπλισμός ατομικής προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε τον σωστό εξοπλισμό.

Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

Χρησιμοποιήστε ρουχισμό προστασίας.

Χρησιμοποιείτε εγκεκριμένη προστασία ακοής.

Χρησιμοποιείτε προστατευτικά γυαλιά.

Χρησιμοποιείτε μέσα προστασίας της αναπνοής κατηγορίας FFP2 ή ισοδύναμα, εάν χρησιμοποιείτε το προϊόν σε περιβάλλοντα όπου μπορούν να σχηματιστούν επικίνδυνα αερολύματα.

1855 - 006 - 21.10.2022Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές

Μην αφαιρείτε και μην τροποποιείτε τις συσκευές

Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Ασφάλεια σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού (Α) αποτρέπει την ακούσια λειτουργία της σκανδάλης γκαζιού (Β). Όταν η ασφάλεια της σκανδάλης γκαζιού είναι στη θέση ασφάλισης, η σκανδάλη γκαζιού δεν μπορεί να πιεστεί προς τα

(Εικ. 16) Σκανδάλη γκαζιού Το προϊόν εκκινεί όταν πιέζετε τη σκανδάλη γκαζιού προς τα μέσα. Η λειτουργία του προϊόντος διακόπτεται όταν απελευθερώνεται η σκανδάλη

Θερμική προστασία Το προϊόν διαθέτει αυτόματη θερμική προστασία. Αν η συσκευή υπερθερμανθεί, η θερμική προστασία θα διακόψει την παροχή ρεύματος στο προϊόν. Αν η θερμική προστασία έχει διακόψει την παροχή ρεύματος, περιμένετε μέχρι να κρυώσει το προϊόν. Η θερμική προστασία επανέρχεται αυτόματα όταν η θερμοκρασία του προϊόντος είναι επαρκώς

Υδραυλική βαλβίδα εκτόνωσης Το προϊόν διαθέτει ενσωματωμένη υδραυλική βαλβίδα εκτόνωσης που αποτρέπει την υπερβολικά υψηλή πίεση στο σύστημα. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε 1855 - 006 - 21.10.2022 107τις παρακάτω προειδοποιητικές

ΠΡΟΣΟΧΗ: Εκτελείτε πάντα τις εργασίες συντήρησης πριν εκκινήσετε το προϊόν μετά από μεγάλο χρονικό διάστημα αποθήκευσης.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο προϊόν.

Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

Να πραγματοποιείτε μόνο τις εργασίες συντήρησης που περιλαμβάνονται στο παρόν εγχειρίδιο χρήσης.

Να χρησιμοποιείτε μόνο ανταλλακτικά που συνιστώνται από την Husqvarna. Οι εύκαμπτοι σωλήνες, τα εξαρτήματα και οι σύνδεσμοι νερού υψηλής πίεσης είναι σημαντικά για την ασφάλεια κατά τη λειτουργία του προϊόντος. Να χρησιμοποιείτε μόνο εύκαμπτους σωλήνες, εξαρτήματα και συνδέσμους που συνιστώνται από τον κατασκευαστή.

Μην επισκευάζετε το προϊόν. Απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna.

Αν το φις ρεύματος ή το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, απευθυνθείτε στον αντιπρόσωπο σέρβις Husqvarna.

Μην επιτρέπετε σε παιδιά να καθαρίζουν ή να πραγματοποιούν εργασίες συντήρησης στο προϊόν. Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Εγκατάσταση προσαρμογέα λάστιχου

1. Αφαιρέστε το κάλυμμα μεταφοράς από την είσοδο

νερού και απορρίψτε το. (Εικ. 17)

2. Τοποθετήστε τον προσαρμογέα λάστιχου κήπου

στην είσοδο νερού. (Εικ. 18) 108 1855 - 006 - 21.10.2022ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι έχετε εγκαταστήσει τον προσαρμογέα λάστιχου κήπου απευθείας στην είσοδο νερού. Εάν ο προσαρμογέας λάστιχου κήπου δεν τοποθετηθεί ίσια, μπορεί να προκληθεί ζημιά στα σπειρώματα και

3. Σφίξτε πλήρως τον προσαρμογέα λάστιχου κήπου.

4. Αφαιρέστε τον προσαρμογέα λάστιχου κήπου με την

αντίστροφη σειρά. Τοποθέτηση υποστηρίγματος ποδιών και βάσης για τη λαβή ψεκασμού και το πιστόλι ψεκασμού

1. Τοποθετήστε το υποστήριγμα ποδιών (A) στη θέση

του και τοποθετήστε τη βίδα (B). (Εικ. 19)

2. Τοποθετήστε τη βάση (C) στη θέση της και

τοποθετήστε τις 2 βίδες (D). Περιεχόμενα Η κάτω βίδα στη βάση συγκρατεί επίσης το υποστήριγμα ποδιών. Βεβαιωθείτε ότι έχετε ευθυγραμμίσει την οπή στο υποστήριγμα ποδιών με την κάτω βίδα. Τοποθέτηση των τροχών Περιεχόμενα Πριν εκτελέσετε αυτήν τη διαδικασία, βεβαιωθείτε ότι έχετε τοποθετήσει το υποστήριγμα ποδιών και τη βάση της λαβής ψεκασμού και το πιστόλι ψεκασμού. Ανατρέξτε στην ενότητα

υποστηρίγματος ποδιών και βάσης για τη λαβή ψεκασμού και το πιστόλι ψεκασμού στη σελίδα 109

• Τοποθετήστε τα συγκροτήματα τροχών στη θέση τους και τοποθετήστε τις 2 βίδες. (Εικ. 20)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν σας Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το σέρβις του προϊόντος. Εκκίνηση χρήσης του Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα των οδηγιών που θα

βρείτε στην εφαρμογή Husqvarna Connect για να συνδέσετε και να καταχωρήσετε το προϊόν. Περιεχόμενα Η εφαρμογή Husqvarna Connect δεν είναι διαθέσιμη για λήψη σε όλες τις αγορές. Απευθυνθείτε στον αντιπρόσωπο σέρβις για περισσότερες πληροφορίες. Ξεδίπλωμα και δίιπλωμα της λαβής

• Για να ξεδιπλώσετε τη λαβή μεταφοράς, πιέστε τα κουμπιά στην αριστερή και τη δεξιά πλευρά και τραβήξτε προς τα πάνω τη λαβή μεταφοράς. (Εικ. 21)

• Για να διπλώσετε τη λαβή μεταφοράς, πιέστε τα κουμπιά στην αριστερή και τη δεξιά πλευρά και πιέστε προς τα κάτω τη λαβή μεταφοράς. (Εικ. 22) Εγκατάσταση της λαβής ψεκασμού

1. Τραβήξτε προς τα έξω τον σωλήνα νερού υψηλής

2. Κρατήστε καλά τη λαβή ψεκασμού με το ένα χέρι

και πιέστε τον σωλήνα νερού υψηλής πίεσης στον ταχυσύνδεσμο στη λαβή ψεκασμού. (Εικ. 24) Αφαίρεση της λαβής ψεκασμού

1. Πιέστε τη γλωττίδα προς την κατεύθυνση του

ταχυσυνδέσμου στη λαβή ψεκασμού και τραβήξτε προς τα έξω τον σωλήνα νερού υψηλής πίεσης. (Εικ. 25)

2. Γυρίστε το καρούλι σωλήνα δεξιόστροφα μέχρι να

τυλιχτεί πλήρως ο σωλήνας νερού υψηλής πίεσης. (Εικ. 26) Εγκατάσταση πιστολιού ψεκασμού

1. Κρατήστε τη λαβή ψεκασμού με το ένα χέρι και

πιέστε τη σύνδεση του πιστολιού ψεκασμού μέσα στη λαβή ψεκασμού. (Εικ. 27)

2. Στρέψτε το πιστόλι ψεκασμού δεξιόστροφα και

απελευθερώστε το πιστόλι ψεκασμού. Το πιστόλι ψεκασμού ασφαλίζει στη θέση του. 1855 - 006 - 21.10.2022 109Αφαίρεση πιστολιού ψεκασμού

1. Πιέστε προς τα μέσα το πιστόλι ψεκασμού και

γυρίστε το αριστερόστροφα. (Εικ. 28)

2. Τραβήξτε προς τα έξω το πιστόλι ψεκασμού από τη

λαβή ψεκασμού. Τοποθέτηση και αφαίρεση ακροφυσίου Το προϊόν παρέχεται με 2 ακροφύσια: 1 ακροφύσιο με ίσιο πίδακα νερού (αναγνωρίζεται από την ένδειξη "μαλακό ακροφύσιο") και 1 τραχύ ακροφύσιο με περιστρεφόμενο πίδακα νερού (αναγνωρίζεται από την ένδειξη "τραχύ ακροφύσιο"). Το ακροφύσιο με ίσιο πίδακα νερού μπορεί να χρησιμοποιηθεί για τον καθαρισμό ευαίσθητων επιφανειών, για παράδειγμα οχημάτων. Το ακροφύσιο μπορεί να χρησιμοποιηθεί για τον καθαρισμό μη ευαίσθητων επιφανειών, π.χ. δρόμων κυκλοφορίας. (Εικ. 29) ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το ακροφύσιο με περιστρεφόμενους πίδακες νερού σε ευαίσθητες επιφάνειες, για παράδειγμα, βαμμένες επιφάνειες σε όχημα. Ο περιστρεφόμενος πίδακας νερού μπορεί να προκαλέσει ζημιά στην επιφάνεια.

• Για να τοποθετήσετε ένα ακροφύσιο, κρατήστε το πιστόλι ψεκασμού με το ένα χέρι και πιέστε το ακροφύσιο προς τα μέσα μέχρι να ασφαλίσει στη θέση του. (Εικ. 30)

• Για να αφαιρέσετε ένα ακροφύσιο, πιέστε προς τα μέσα τη γλωττίδα του πιστολιού ψεκασμού και τραβήξτε το ακροφύσιο από το πιστόλι ψεκασμού. (Εικ. 31) Ρύθμιση της πίεσης του πίδακα νερού Το ακροφύσιο με ίσιο πίδακα νερού έχει ρυθμιζόμενη

• Για να αυξήσετε την πίεση του πίδακα νερού, γυρίστε το ακροφύσιο δεξιόστροφα. (Εικ. 32)

• Για να μειώσετε την πίεση του πίδακα νερού, γυρίστε το ακροφύσιο αριστερόστροφα. (Εικ. 33) Λειτουργία του προϊόντος

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 110

2. Εξαερώστε το σύστημα. Ανατρέξτε στην ενότητα

Εξαέρωση του συστήματος στη σελίδα 111

3. Θέστε το προϊόν σε λειτουργία. Ανατρέξτε στην

Εκκίνηση του προϊόντος στη σελίδα 111

Σύνδεση του προϊόντος σε παροχή

Το προϊόν μπορεί να χρησιμοποιηθεί με νερό από την παροχή νερού ή με νερό από μια ανοιχτή πηγή νερού, για παράδειγμα, λίμνη ή βαρέλι νερού.

• Για να συνδέσετε το προϊόν στην παροχή νερού, ανατρέξτε στην ενότητα Σύνδεση του προϊόντος στην παροχή νερού στη σελίδα 110

• Για σύνδεση του προϊόντος σε μια ανοιχτή πηγή νερού, ανατρέξτε στην ενότητα Σύνδεση του προϊόντος σε μια ανοιχτή πηγή νερού στη σελίδα

Σύνδεση του προϊόντος στην παροχή νερού

1. Τοποθετήστε τον προσαρμογέα λάστιχου κήπου

στον σύνδεσμο εισόδου νερού του προϊόντος. Ανατρέξτε στην ενότητα Εγκατάσταση προσαρμογέα λάστιχου κήπου στη σελίδα 108

2. Συνδέστε το λάστιχο νερού στην παροχή νερού.

Χρησιμοποιήστε λάστιχο κήπου ½ ίντσας, μήκους 10–25 μέτρων. (Εικ. 34) ΠΡΟΣΟΧΗ: Η πίεση νερού στην παροχή νερού δεν πρέπει να είναι μεγαλύτερη από 1 MPa (10 bar). ΠΡΟΣΟΧΗ: Η θερμοκρασία του νερού στην παροχή νερού δεν πρέπει να υπερβαίνει τους 40°C.

3. Ανοίξτε τη βαλβίδα στην παροχή νερού και

βεβαιωθείτε ότι το νερό μπορεί να ρέει ελεύθερα από το λάστιχο κήπου. (Εικ. 35)

4. Κλείστε τη βαλβίδα στην παροχή νερού.

5. Συνδέστε το λάστιχο κήπου στην είσοδο νερού του

προϊόντος. (Εικ. 36)

6. Συνδέστε το φις ρεύματος στην πηγή ρεύματος.

7. Ανοίξτε τη βαλβίδα στην παροχή νερού.

8. Εξαερώστε το σύστημα προτού χρησιμοποιήσετε

το προϊόν. Ανατρέξτε στην ενότητα Εξαέρωση του συστήματος στη σελίδα 111

Σύνδεση του προϊόντος σε μια ανοιχτή πηγή

Το προϊόν μπορεί να χρησιμοποιηθεί με νερό από ανοικτή πηγή νερού, για παράδειγμα, λίμνη ή βαρέλι νερού. Χρησιμοποιήστε σωλήνα αναρρόφησης ½ ίντσας (δεν περιλαμβάνεται) μήκους το πολύ 3 m. (Εικ. 37)

Η θερμοκρασία του νερού στην πηγή νερού δεν πρέπει να υπερβαίνει τους 20°C. 110 1855 - 006 - 21.10.2022ΠΡΟΣΟΧΗ: Το προϊόν δεν πρέπει να βρίσκεται περισσότερο από 0,5 m πάνω από την πηγή του νερού.

1. Εάν έχει εγκατασταθεί ο προσαρμογέας λάστιχου

κήπου, αφαιρέστε τον από την είσοδο νερού στο προϊόν. (Εικ. 38) ΠΡΟΣΟΧΗ: Μην αφαιρείτε το φίλτρο νερού από την είσοδο νερού.

2. Συνδέστε έναν σωλήνα αναρρόφησης (δεν

περιλαμβάνεται) στην είσοδο νερού του προϊόντος. (Εικ. 39)

3. Τοποθετήστε τον σωλήνα αναρρόφησης στην πηγή

νερού και βεβαιωθείτε ότι το φίλτρο είναι πλήρως

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε σωλήνα αναρρόφησης χωρίς φίλτρο.

4. Πιέστε τη γλωττίδα προς την κατεύθυνση του

ταχυσυνδέσμου στη λαβή ψεκασμού και τραβήξτε προς τα έξω τον σωλήνα νερού υψηλής πίεσης. (Εικ. 25)

5. Συνδέστε το φις ρεύματος σε μια πηγή ισχύος.

6. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (I) και αφήστε το προϊόν να λειτουργήσει για 2 λεπτά.

7. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

8. Κρατήστε καλά τη λαβή ψεκασμού με το ένα

χέρι και πιέστε τον σωλήνα υψηλής πίεσης στον ταχυσύνδεσμο στη λαβή ψεκασμού. (Εικ. 24)

9. Εξαερώστε το σύστημα προτού χρησιμοποιήσετε

το προϊόν. Ανατρέξτε στην ενότητα Εξαέρωση του συστήματος στη σελίδα 111

Εξαέρωση του συστήματος

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0) πριν εξαερώσετε το

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 110

2. Τοποθετήστε τη λόγχη ψεκασμού στο πιστόλι

ψεκασμού. Ανατρέξτε στην ενότητα Εγκατάσταση πιστολιού ψεκασμού στη σελίδα 109

3. Απασφαλίστε την ασφάλεια της σκανδάλης γκαζιού.

Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

4. Πιέστε τη σκανδάλη γκαζιού και κρατήστε την

πιεσμένη μέχρι να αρχίσει να βγαίνει νερό από το ακροφύσιο στο πιστόλι ψεκασμού. (Εικ. 40) Αποσύνδεση προϊόντος από την παροχή

1. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

2. Εάν το προϊόν είναι συνδεδεμένο στην παροχή

νερού, κλείστε τη βαλβίδα στην παροχή νερού.

3. Εάν το προϊόν είναι συνδεδεμένο στην παροχή

νερού, αποσυνδέστε το λάστιχο κήπου από την παροχή νερού. (Εικ. 41)

4. Εάν το προϊόν είναι συνδεδεμένο σε ανοικτή πηγή

νερού, αφαιρέστε τον σωλήνα αναρρόφησης από την πηγή νερού.

5. Πιέστε τη σκανδάλη γκαζιού και κρατήστε την

πιεσμένη μέχρι να μην βγαίνει νερό από το

6. Αποσυνδέστε το λάστιχο κήπου από την είσοδο

νερού του προϊόντος. (Εικ. 42) Περιεχόμενα Εάν το προϊόν είναι συνδεδεμένο σε μια ανοιχτή πηγή νερού, αποσυνδέστε τον σωλήνα αναρρόφησης.

7. Πιέστε τη γλωττίδα προς την κατεύθυνση του

ταχυσυνδέσμου στη λαβή ψεκασμού και τραβήξτε προς τα έξω τον σωλήνα νερού υψηλής πίεσης. (Εικ. 25)

8. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (Ι). Αφήστε το προϊόν να λειτουργήσει μέχρι να μην βγαίνει νερό από τον σωλήνα υψηλής πίεσης.

9. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

10. Αφήστε τη λαβή ψεκασμού, το πιστόλι ψεκασμού και

τα ακροφύσια να στεγνώσουν προτού αποθηκεύσετε

Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού

• Για να ασφαλίσετε την ασφάλεια της σκανδάλης γκαζιού, πιέστε το κουμπί στη θέση ασφάλισης. (Εικ. 43)

• Για να απασφαλίσετε την ασφάλεια της σκανδάλης γκαζιού, πατήστε το κουμπί στη θέση απασφάλισης. Εκκίνηση του προϊόντος

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 110

2. Συνδέστε το φις ρεύματος σε μια πηγή ισχύος.

3. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (Ι). (Εικ. 44) 1855 - 006 - 21.10.2022 1114. Απασφαλίστε την ασφάλεια της σκανδάλης γκαζιού. Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

5. Πατήστε τη σκανδάλη γκαζιού στη λαβή ψεκασμού.

Περιεχόμενα Το προϊόν σταματά αυτόματα όταν αφήνετε τη σκανδάλη γκαζιού. Διακοπή λειτουργίας του προϊόντος Περιεχόμενα Το προϊόν σταματά αυτόματα όταν αφήνετε τη σκανδάλη γκαζιού.

1. Αφήστε τη σκανδάλη γκαζιού στη λαβή ψεκασμού.

2. Κλειδώστε την ασφάλεια της σκανδάλης γκαζιού.

Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

3. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0). (Εικ. 45)

4. Αποσυνδέστε το φις ρεύματος από την πηγή

5. Αποσυνδέστε το προϊόν από την πηγή νερού.

Ανατρέξτε στην ενότητα Αποσύνδεση προϊόντος από την παροχή νερού στη σελίδα 111

Περιεχόμενα Να αποσυνδέετε πάντα το προϊόν από την πηγή νερού, εάν απομακρύνεστε από το προϊόν για περισσότερο από 5 λεπτά. Χρήση του ψεκαστήρα αφρού

1. Αφαιρέστε τον ψεκαστήρα αφρού από τη βάση του.

2. Γεμίστε το δοχείο στον ψεκαστήρα αφρού με

καθαριστικό. ΠΡΟΣΟΧΗ: Χρησιμοποιείτε μόνο καθαριστικά που συνιστώνται από την Husqvarna.

3. Πιέστε τον ταχυσύνδεσμο του ψεκαστήρα αφρού

στον ταχυσύνδεσμο του πιστολιού ψεκασμού μέχρι να ασφαλίσει στη θέση του. (Εικ. 47) Περιεχόμενα Η φλάντζα στον ψεκαστήρα αφρού πρέπει να ευθυγραμμιστεί με την αυλάκωση στο πιστόλι ψεκασμού.

4. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 110

5. Θέστε το προϊόν σε λειτουργία. Ανατρέξτε στην

Εκκίνηση του προϊόντος στη σελίδα 111

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις, μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο σέρβις. Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα www.husqvarna.com. 112 1855 - 006 - 21.10.2022Πρόγραμμα συντήρησης Συντήρηση Πριν από

Πραγματοποιήστε γενική επιθεώρηση. Ανατρέξτε στην ενότητα Εκτέλεση γενικής επιθεώ- ρησης στη σελίδα 113

Καθαρίστε το προϊόν. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 113 . X Καθαρίστε το πιστόλι ψεκασμού και τα ακροφύσια. Ανατρέξτε στην ενότητα

του πιστολιού ψεκασμού και των ακροφυσίων στη σελίδα 113

Καθαρίστε το φίλτρο νερού. Αντικαταστήστε το φίλτρο νερού, εάν έχει υποστεί ζημιά. Ανατρέξτε στην ενότητα Καθαρισμός του φίλτρου νερού στη σελίδα 114

Λιπάνετε τους δακτυλίους στεγανοποίησης στους συνδέσμους. Ανατρέξτε στην ενότητα Λίπανση των δακτυλίων στεγανοποίησης στους συνδέσμους στη σελίδα 114

Εκτέλεση γενικής επιθεώρησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

• Βεβαιωθείτε ότι τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα.

• Βεβαιωθείτε ότι τα καλώδια στο προϊόν δεν βρίσκονται σε σημείο όπου μπορούν να υποστούν

• Εξετάστε τον σωλήνα υψηλής πίεσης για φθορά και

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε το προϊόν εάν ο σωλήνας υψηλής πίεσης είναι φθαρμένος ή κατεστραμμένος. Καθαρισμός του προϊόντος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

• Καθαρίστε όλα τα εξωτερικά εξαρτήματα με ένα στεγνό πανί.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Φροντίστε να διατηρείτε τις εισόδους αέρα καθαρές, για να εξασφαλίζετε επαρκώς χαμηλή θερμοκρασία για την ψύξη του προϊόντος. Καθαρισμός του πιστολιού ψεκασμού και των

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Εάν έχει τοποθετηθεί ακροφύσιο στο πιστόλι

ψεκασμού, αφαιρέστε το από το πιστόλι ψεκασμού. Ανατρέξτε στην ενότητα Τοποθέτηση και αφαίρεση ακροφυσίου στη σελίδα 110

2. Καθαρίστε τα ακροφύσια, τη σύνδεση στο πιστόλι

ψεκασμού και τη σύνδεση στη λαβή ψεκασμού με σαπούνι και νερό. (Εικ. 48)

3. Εάν υπάρχει εμπλοκή στα ακροφύσια, αφαιρέστε την

με το εργαλείο καθαρισμού. (Εικ. 49) 1855 - 006 - 21.10.2022 113Καθαρισμός του φίλτρου νερού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Εάν έχει εγκατασταθεί ο προσαρμογέας λάστιχου

κήπου, αφαιρέστε τον από την είσοδο νερού στο προϊόν. (Εικ. 38)

2. Τραβήξτε έξω το φίλτρο νερού. Χρησιμοποιήστε μια

3. Ελέγξτε το φίλτρο νερού για ζημιά. Αντικαταστήστε το

φίλτρο νερού, εάν έχει υποστεί ζημιά. (Εικ. 51)

4. Ξεπλύνετε το φίλτρο νερού με καθαρό νερό. (Εικ. 52)

Λίπανση των δακτυλίων στεγανοποίησης στους συνδέσμους ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Αφαιρέστε το πιστόλι ψεκασμού από τη λαβή

ψεκασμού και τη λαβή ψεκασμού από τον σωλήνα υψηλής πίεσης. Ανατρέξτε στην ενότητα Εγκατάσταση πιστολιού ψεκασμού στη σελίδα 109

Εγκατάσταση της λαβής ψεκασμού στη σελίδα

2. Λιπάνετε τους δακτυλίους στεγανοποίησης στον

προσαρμογέα λάστιχου κήπου, το πιστόλι ψεκασμού και τον σωλήνα υψηλής πίεσης με γράσο. Ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 116

σωστό τύπο γράσου. (Εικ. 53) Αφαίρεση και τοποθέτηση του καλύμματος του καρουλιού σωλήνα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν. Το κάλυμμα καρουλιού σωλήνα στερεώνεται με 3 κουμπωτές ασφάλειες.

1. Πιέστε προς τα μέσα τις 3 κουμπωτές ασφάλειες

και αφαιρέστε προσεκτικά το κάλυμμα του καρουλιού σωλήνα. (Εικ. 54)

2. Για να τοποθετήσετε το κάλυμμα του καρουλιού

σωλήνα, πιέστε το προσεκτικά μέχρι η κουμπωτή ασφάλεια να ασφαλίσει στη θέση της.

1855 - 006 - 21.10.2022Αντιμετώπιση προβλημάτων Πρόγραμμα αντιμετώπισης προβλημάτων Πρόβλημα Πιθανή αιτία Λύση Το προϊόν δεν τίθεται σε λειτουργία. Το φις ρεύματος δεν είναι συνδεδεμέ- νο σε πηγή ρεύματος. Συνδέστε το φις ρεύματος σε μια πη- γή τροφοδοσίας Ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0). Γυρίστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης (Ι). Δεν υπάρχει ρεύμα στην πηγή ρεύμα-

Απευθυνθείτε σε έναν εγκεκριμένο ηλεκτρολόγο. Το καλώδιο τροφοδοσίας έχει υπο- στεί ζημιά ή είναι ελαττωματικό. Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο σέρβις. Η θερμική προστασία έχει διακόψει την παροχή ρεύματος. Περιμένετε να κρυώσει το προϊόν προτού το χρησιμοποιήσετε ξανά. Χρησιμοποιείται λανθασμένος τύπος καλωδίου επέκτασης. Βεβαιωθείτε ότι το καλώδιο επέκτα- σης είναι πλήρως τυλιγμένο και ότι η παροχή τάσης συμφωνεί με την τάση του προϊόντος. Η ασφάλεια καίγεται κατά την εκκίνη- ση ή τη λειτουργία. Χρησιμοποιείται λάθος τύπος ασφά-

Βεβαιωθείτε ότι χρησιμοποιείτε ασφά- λεια βραδείας τήξης κατηγορίας "C" ή "K". Η λειτουργία του προϊόντος δεν στα-

Το προϊόν είναι ελαττωματικό. Αποσυνδέστε το φις ρεύματος και απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Το προϊόν υπερθερμαίνεται. Η παροχή αέρα δεν είναι επαρκής. Καθαρίστε τα στόμια εισαγωγής αέ-

Το προϊόν δεν λειτουργεί ομαλά. Υπάρχει αέρας στο σύστημα. Εξαερώστε το σύστημα. Η πίεση νερού δεν είναι ικανοποιητι-

Ο σωλήνας είναι λυγισμένος Βεβαιωθείτε ότι δεν υπάρχει λύγισμα στους σωλήνες. Ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0). Γυρίστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης (Ι). Η παροχή νερού δεν είναι επαρκής. Βεβαιωθείτε ότι το προϊόν είναι συν- δεδεμένο σωστά στην παροχή νερού. Βεβαιωθείτε ότι υπάρχει επαρκής ροή

Το φίλτρο νερού είναι φραγμένο. Καθαρίστε το φίλτρο νερού. Υπάρχει αέρας στο σύστημα. Εξαερώστε το σύστημα. Το αξεσουάρ δεν είναι σωστό. Βεβαιωθείτε ότι χρησιμοποιείτε το σωστό αξεσουάρ. Ο σωλήνας νερού υψηλής πίεσης δεν μπορεί να τραβηχτεί προς τα έξω. Το καρούλι σωλήνα είναι φραγμένο. Αφαιρέστε το κάλυμμα του καρουλιού σωλήνα και αφαιρέστε την εμπλοκή. Καθαρίστε το καρούλι σωλήνα. 1855 - 006 - 21.10.2022 115Μεταφορά, αποθήκευση και απόρριψη

• Αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας πριν από τη μεταφορά του προϊόντος.

• Αποσυνδέστε το προϊόν από την παροχή νερού πριν από τη μεταφορά του προϊόντος.

• Κατά τη μεταφορά, τοποθετείτε το προϊόν οριζόντια.

• Κατά τη μεταφορά, στερεώνετε το προϊόν για να αποφύγετε τη μετακίνησή του.

• Αποστραγγίστε όλο το νερό από το προϊόν, τον σωλήνα νερού υψηλής πίεσης και τα αξεσουάρ πριν αποθηκεύσετε το προϊόν.

• Προετοιμάστε το προϊόν για φύλαξη. Ανατρέξτε στην

Προετοιμασία του προϊόντος για φύλαξη στη σελίδα 116

• Διατηρείτε το προϊόν σε στεγνό περιβάλλον προστατευμένο από τον παγετό. Προετοιμασία του προϊόντος για φύλαξη

1. Διακόψτε τη λειτουργία του προϊόντος και

αποσυνδέστε το φις ρεύματος από την πηγή

2. Αποσυνδέστε το προϊόν από την πηγή νερού.

Ανατρέξτε στην ενότητα Αποσύνδεση προϊόντος από την παροχή νερού στη σελίδα 111

3. Βεβαιωθείτε ότι όλα τα αξεσουάρ είναι στεγνά.

4. Τοποθετήστε τη λαβή ψεκασμού, το πιστόλι

ψεκασμού και τα ακροφύσια στις βάσεις τους.

5. Αποσυνδέστε τον σωλήνα νερού υψηλής πίεσης από

τη λαβή ψεκασμού και τυλίξτε τον σωλήνα νερού υψηλής πίεσης στο καρούλι σωλήνα. (Εικ. 26)

6. Τοποθετήστε το καλώδιο τροφοδοσίας στη βάση του

και προσαρτήστε τον ιμάντα. (Εικ. 55)

7. Διπλώστε τη λαβή μεταφοράς. Ανατρέξτε στην

Ξεδίπλωμα και δίιπλωμα της λαβής μεταφοράς στη σελίδα 109

Τα προϊόντα Husqvarna δεν αποτελούν οικιακά απορρίμματα και πρέπει να απορρίπτονται μόνο όπως περιγράφεται στο παρόν εγχειρίδιο.

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις απόρριψης και τους ισχύοντες κανονισμούς.

• Ανακυκλώστε το προϊόν και τη συσκευασία σε μια κατάλληλη τοποθεσία απόρριψης.

• Επικοινωνήστε με τον τοπικό αντιπρόσωπο Husqvarna για περισσότερες πληροφορίες σχετικά με τον τρόπο ανακύκλωσης και απόρριψης του

Τεχνικά στοιχεία PW 240 Κινητήρας και αντλία Τύπος Σειρά κινητήρα AC Ισχύς, W 1800 Εύρος τάσης, V 220–240 Συχνότητα, Hz 50 Ονομαστικό ρεύμα, A 7 Μέγ. παροχή νερού, l/min 7,7 Μέγ. πίεση εξόδου νερού, bar/MPa 140/14 Μέγ. πίεση εισόδου νερού, bar/MPa 10/1 Μέγ. θερμοκρασία εισόδου νερού, °C/°F 40/104 Μέγ. θερμοκρασία εισόδου νερού (στη λειτουργία αναρρόφησης), °C/°F 20/68 Βαθμός IP ΙPX5 Κατηγορία ασφαλείας Κατηγορία II 116 1855 - 006 - 21.10.2022PW 240

Τύπος γράσου για τη λίπανση των δακτυλίων στεγανοποίησης Γράσο σιλικόνης Unisilkon L250/ Gardena/Λιπαντικό δακτυλίου στεγα- νοποίησης Dow corning

Βάρος, κιλά 9,5 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή dB(A) 89 Εγγυημένη στάθμη ηχητικής ισχύος L

dB(A) 92 Στάθμες ήχου

Ισοδύναμη στάθμη ηχητικής πίεσης στο αυτί του χειριστή, dB(A) 76 Στάθμες κραδασμών

Χέρι/βραχίονας (με στάνταρ ακροφύσιο) m/s

2,5 Ισοδύναμες στάθμες δονήσεων

Χέρι/βραχίονας (με στάνταρ ακροφύσιο) m/s

Εγκεκριμένα αξεσουάρ Εγκεκριμένα αξεσουάρ Κωδ. είδους Καθαριστικό επιφανειών SC 300 590 65 79-01 Ψεκαστήρας αφρού FS 300 590 66 04-01 Σωλήνας καθαρισμού σωλήνων, 15 m 590 66 10-01 Φίλτρο νερού 590 65 93-01 Σύστημα αντεπιστροφής 590 65 95-01 Σωλήνας αναρρόφησης 590 65 97-01

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ.

Η ισοδύναμη στάθμη ηχητικής πίεσης, κατά ISO 22868, υπολογίζεται ως το χρονικά σταθμισμένο σύνολο ενέργειας για διάφορες στάθμες ηχητικής πίεσης υπό διάφορες συνθήκες εργασίας. Η τυπική στατιστική διασπορά για την ισοδύναμη στάθμη ηχητικής πίεσης είναι μια τυπική απόκλιση της τάξης του 1 dB (A).

Επίπεδο κραδασμών σύμφωνα με το πρότυπο EN 60745-2-13. Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1 m/s

. Δηλωθέντα δεδομένα κραδα- σμών από μετρήσεις, όταν το μηχάνημα είναι εξοπλισμένο με μήκος λάμας και συνιστώμενο τύπο αλυσίδας. Εάν το μηχάνημα είναι εξοπλισμένο με διαφορετικό μήκος λάμας, το επίπεδο κραδασμών ενδέχεται να ποικίλ- λει έως και κατά 1,5 m/s

Μετράται και υπολογίζεται αντίστοιχο επίπεδο κραδασμών με τα αλυσοπρίονα που διαθέτουν κινητήρα εσωτε- ρικής καύσης. Αυτές οι τιμές αναφέρονται προκειμένου να μπορείτε να συγκρίνετε τα δεδομένα κραδασμών, ανεξαρτήτως τύπου κινητήρα σύμφωνα με το πρότυπο ISO 22867:2011. 1855 - 006 - 21.10.2022 117Εγκεκριμένα αξεσουάρ Κωδ. είδους Κιτ οχημάτων 590 66 07-01 Κιτ με περιστρεφόμενες βούρτσες 590 66 06-01 Σπαστό πιστόλι ψεκασμού 590 66 11-01 Ακροφύσιο αναρρόφησης νερού 590 66 05-01 Σωλήνας επέκτασης , 8 m 590 66 08-01 118 1855 - 006 - 21.10.2022Δήλωση Συμμόρφωσης Δήλωση συμμόρφωσης ΕΕ Εμείς στη Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Πλυστικό υψηλής πίεσης Μάρκα Husqvarna Τύπος / Μοντέλο PW 240 Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκ- τρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 116
