Technische Merkmale	Maximaler Druck: 140 bar, Durchfluss: 440 l/h, Leistung: 1,8 kW, Gewicht: 12 kg
Anwendung	Ideal zur Reinigung von Außenflächen, einschließlich Terrassen, Einfahrten und Fahrzeugen.
Wartung und Reparatur	Filter regelmäßig überprüfen, Düsen reinigen und frostgeschützt lagern.
Sicherheit	Schutzbrille tragen, vermeiden Sie es, den Strahl auf Personen oder Tiere zu richten.
Allgemeine Informationen	2 Jahre Garantie, kompatible Zubehörteile verfügbar, Bedienungsanleitung enthalten.

Häufig gestellte Fragen - PW 240 HUSQVARNA

Wie starte ich den Hochdruckreiniger HUSQVARNA PW 240?

Stellen Sie sicher, dass der Reiniger angeschlossen ist, der Wassertank voll ist und alle Verbindungen fest sitzen. Öffnen Sie den Wasserhahn und drücken Sie dann den Einschaltknopf.

Warum startet der Hochdruckreiniger nicht?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und Strom vorhanden ist. Stellen Sie außerdem sicher, dass der Schutzschalter nicht ausgelöst hat und die Düse korrekt befestigt ist.

Welche Art von Reinigungsmittel kann ich mit dem HUSQVARNA PW 240 verwenden?

Verwenden Sie ein speziell für Hochdruckreiniger entwickeltes Reinigungsmittel. Vermeiden Sie korrosive oder abrasive Produkte, die das Gerät beschädigen könnten.

Wie stelle ich den Wasserausgangsdruck ein?

Der HUSQVARNA PW 240 ist mit einem Druckregler ausgestattet. Drehen Sie den Einstellknopf, um den Druck je nach Bedarf zu erhöhen oder zu verringern.

Was tun, wenn der Hochdruckreiniger undicht ist?

Überprüfen Sie alle Schlauchverbindungen und Dichtungen auf mögliche Undichtigkeiten. Ersetzen Sie abgenutzte oder beschädigte Dichtungen und ziehen Sie die Anschlüsse bei Bedarf fest.

Wie reinige ich den Wasserfilter des HUSQVARNA PW 240?

Trennen Sie den Wasserschlauch ab und entfernen Sie den Wasserfilter aus seiner Halterung. Spülen Sie den Filter mit klarem Wasser, um Schmutz zu entfernen, und setzen Sie ihn dann wieder ein.

Wie hoch ist die maximale Wassertemperatur, die der HUSQVARNA PW 240 verträgt?

Der Hochdruckreiniger HUSQVARNA PW 240 darf nicht mit Wasser verwendet werden, dessen Temperatur 40 °C überschreitet.

Wie pflege ich den HUSQVARNA PW 240?

Leeren Sie nach jeder Verwendung den Wassertank, reinigen Sie die Düse und den Filter. Lagern Sie das Gerät an einem trockenen Ort und schützen Sie es vor Witterungseinflüssen.

Gibt es eine Garantie für den HUSQVARNA PW 240?

Ja, der HUSQVARNA PW 240 ist in der Regel mit einer 2-jährigen Garantie abgedeckt. Bitte lesen Sie die Bedienungsanleitung für weitere Details.

Was tun, wenn der Hochdruckreiniger keinen Druck erzeugt?

Überprüfen Sie, ob der Wasserschlauch geknickt oder verstopft ist, ob der Filter sauber ist und ob die Düse richtig befestigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

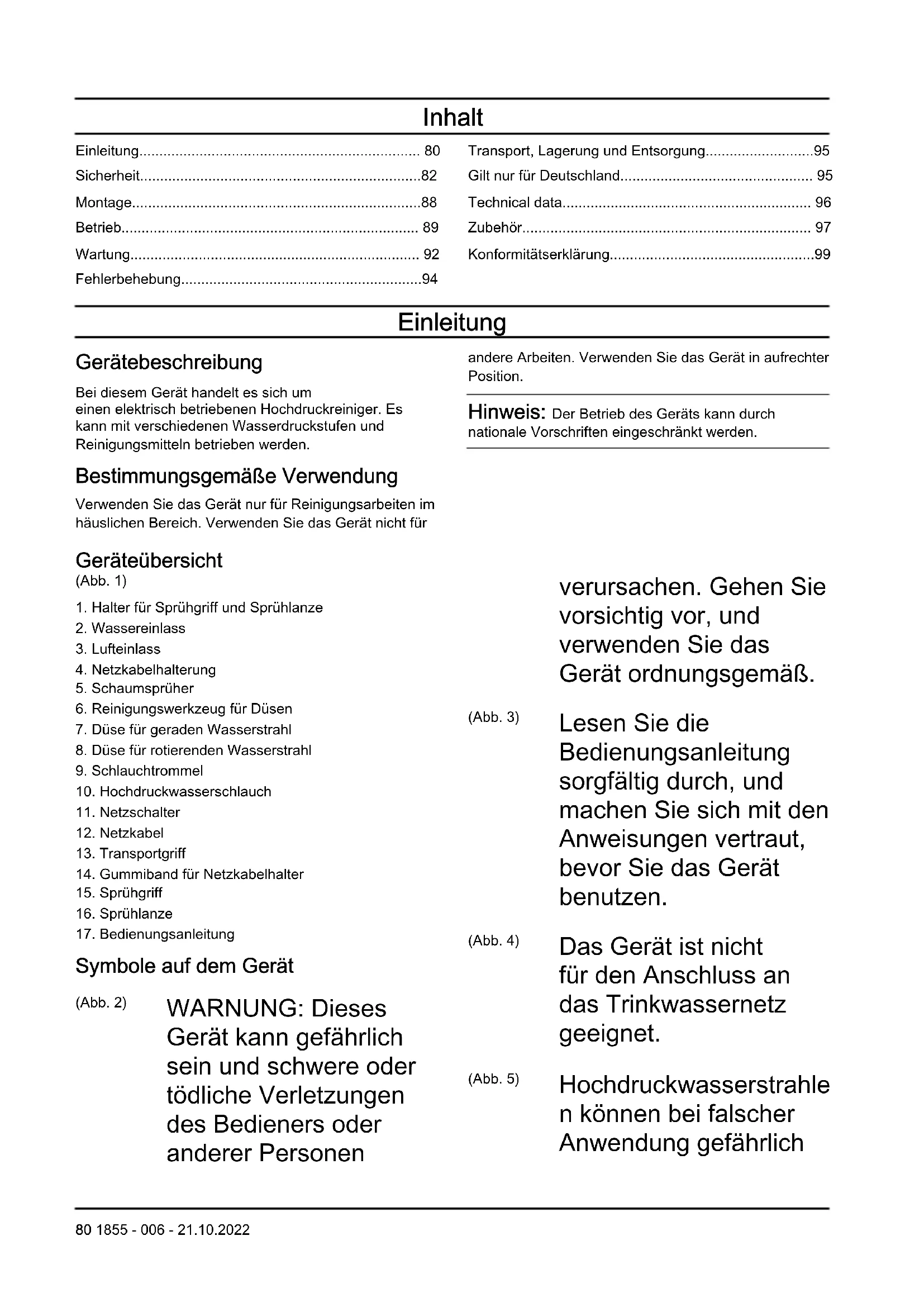

BEDIENUNGSANLEITUNG PW 240 HUSQVARNA

DE Bedienungsanweisung 80-99

EL O8nyieXpnns 100-119

Transport, Lagerung und Entsorgung. 95

Gilt nur für Deutschland. 95

Technical data. 96

Zubehor. 97

Konformitätserklung 99

Einleitung

Gerätebeschreibung

Bei diesen Gerät handelt es sich um einen elektrisch betriebenen Hochdruckreiniger. Es kann mit verschiedenen Wasserdruckstufen und Reinigungsmitteln betrieben werden.

andere Arbeiten. Verwenden Sie das Gerät in aufrechter Position.

Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschrankt werden.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät nur für Reinigungsrarbeiten im häuslichen Bereich. Verwenden Sie das Gerät nicht für

Geräteübersicht

(Abb. 1)

1. Halter für Spruhgriff und Sprühlanze
2. Wassereinlass
3. Lufteinlass
4. Netzkabelhalterung
5. Schaumsprüher
6. Reinigungswerkzeug für Düsen
7. Düse für geraden Wasserstrahl
8. Düse für rotierenden Wasserstrahl
9. Schlauchtrommel
10. Hochdruckwasserschlauch
11. Netzschalter
    12.Netzkabel
12. Transportgriff
13. Gummiband fur Netzkabelhalter
14. Spruhgriff
15. Sprühlanze
16. Bedienungsanleitung

Symbole auf dem Gerät

(Abb. 2) WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen

(Abb. 3)

verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

(Abb. 4)

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Das Gerät ist nicht für den Anschluss and das Trinkwassernet geeignet.

(Abb. 5)

Hochdruckwasserstrahlen können bei falscher Anwendung gegährlich

sein. Der Strahlarf nicht auf Personen, elektrische Geräte oder das Gerät selbst gerichtet werden.

(Abb. 6)

Umweltkennzeichen. Das Gerät und die Verpackung des Geräts)dürfen nicht über den Hausmull entsorgt werden. Recycleln Sie es an einer offiziellen Recyclingstation fur elektrische und elektronische Geräte.

(Abb. 7)

Gerat der Klasse II.

(Abb. 8)

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

(Abb. 9)

Dieses Gerät stimmt mit den geltenden Richtlinien der eurasischen Zollunion überein.

(Abb. 10)

Dieses Gerät stimmt mit den geltenden UkrSEPRO-Richtlinien überein.

(Abb. 11)

Dieses Gerät stimmt mit den geltenden RCM-Richtlinien überein. Dies gilt nur für AU/NZ.

(Abb. 12)

Etikett mit
Gerauschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" (Umweltschutz-/ Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technical data auf Seite 96 und auf dem Etikett angegeben.

(Abb. 13)

Geschützt gegen Niederdruckwasserstrahlen aus jedem Winkel.

(Abb. 14)

Vor Frost schützen.

(Abb. 15)

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Hinweis: Sonstige Symbole/Aufkreber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Produktaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.
• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sichere sind, wie das Gerät in einer bestimmten Situation zu bedieren ist, unterbrechen Sie die Arbeit und wenden sich an ihre Husqvarna-Serviceworkstatt, bevor Sie fortfahren.

Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
- Halten Sie das Gerätsauber. Stellen Sie sicher, dass Symbole und Aufkleberdeutlich lesbar sind.
- Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener.
- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bedient werden, solange sie beaufsichtigt werden oder die Anweisungen zur sicheren Bedienung des Geräts erhalten und die daraus resultierenden Gefahren verstanden haben.
- Dieses Gerät kann von Personen bedient werden, die nicht über die erforderlichen Erfahrungen oder Kenntnisse verfügen, solange sie beaufsichtigt werden oder Anweisungen zur sicheren Bedienung des Geräts erhalten und die

dämit verbundenen Gefahren verstehen.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf ihre Sehkraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie diese Gerät nicht, wenn die Möglichkeit besteht, dass es durch Dritte verändert wurde.

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie das Gerät nicht, wenn das Netzkabel, der Hochdruckschlauch, die Gashebelsperre oder der Sprühgriff beschädigt sind.
• Überprüfen Sie das Gerät auf Schäden, bevor Sie es in Betriebnehmen. Verwenden Sie das Gerät nicht, wenn

Teile beschädigt sind oder fehlen.

• Halten Sie den Spruhgriff gut mit beiden Händen fest. Beim Ziehen des Gashebels gibt es einen Rückschlag.
• Seien Sie bei der Bedienung des Geräts vorsichtig. Der vom Gerät erzeugte Hochdruck ist gefährlich und kann Verletzungen verursachen.
• Richten Sie den Strahl nicht auf sich selbst, auf andere Personen oder auf Tiere.
• Richten Sie den Strahl nicht auf sich oder andere, um Schuhe zu reinigen.
• Richten Sie den Strahl nicht in Richtung elektrischer Geräte oder auf das Gerätselbst.
• Verwenden Sie beim Umgang mit dem Gerät persönliche Schutzausrüstung. Siehe Personenliche Schutzausrüstung auf Seite 86.
• Betreiben Sie das Gerät nicht in der Nähe von Personen, esse Denn, diese tragen eine Schutzausrüstung.

• Befolgen Sie bei der Verwendung von Reinigungsmitteln die entsprechenden Sicherheitshinweise.

• Verwenden Sie ausschließlich Husqvarna-Reinigungsmittel.

• Verwenden Sie den richtigen Wasserdruck und die richtigen Reinigungsmittel, und nutzen Sie das Gerät nur für die in diesen Handbuch beschreibenben Aufgaben. Wenn Sie einen falschen Wasserdruck oder ein falsches Reinigungsmittel verwenden oder das Gerät für andere Aufgaben als die in diesen Handbuch beschreibenben verwenden, kann es zu Schäden am Gerät, an Oberflächen, Materialien oder anderen Geräten kommt. Husqvarna haftet nicht für Schäden durch eine unsachgemäße Verwendung.

• Es wird davon abgeraten, das Gerät an eine Trinkwasserleitung anzuschreiben. Wenn Sie das Gerät denen noch an eine Trinkwasserleitung anzuschreiben müssen, befolgen Sie die regionalen und nationalen Vorschriften. Nutzen Sie gegebenenfalls einen Rückflussstop (nicht im Lieferumfang enthalten). Wasser, das durch einen Rückflussstop geflossen ist, gilt als nicht trinkbar.

• Versprufen Sie keine brennbaren Flüssigkeiten. Explosionsgefahr.

• Lassen Sie keine Kinder das Gerät bedieren.
• Lassen Sie keine Kinder mit dem Gerät speiten.
• Lassen Sie keine Personen das Gerät ohne Einweisung bedieren.
• Verwenden Sie nur Zubehör und Ersatzteile, die von Husqvarna zugelassen sind.
• Achten Sie darauf, dass der Stromanschluss von einem zugelassenen Elektriker vorgenommen wurde und der Norm IEC 60364-1 entspricht.
• Verwenden Sie einen Fehlerstromschutzschalter, der die Stromversorgung unterbricht, wenn der Leckstrom 30 Millisekunden lang mehr als 30mA beträgt. Wenn Sie keinen Fehlerstromschutzschalter haben, verwenden Sie ein Gerät, das den Erdschluss nachweisen kann.

• Verwenden Sie Motorstart-/Verzögerungssicherungen mit den Kennung C oder D gemäß IEC 898-1 oder IEC947-2 oder entsprechenden Normen außerhalb von IEC.

• Zur Einstellung von Produkten, die mit einer doppelten Spannung und Frequenz gekennzeichnet sind, sind keine Maßnahmen erforderlich.

• Wenn ein Verlängerungskabel verwendet werden muss, achten Sie daraufuf, dass theses für den Betrieb im Freien geeignet ist. Stellen Sie sicher, dass der Abstand zwischen Steckdose und Boden mindestens 60 mm beträgt. Der Anschluss muss stets trocken gehalten werden.
• Stellen Sie den Netzschalter in die Position AUS (0),ziehen Sie den Netzstecker,und aktivieren Sie die Gashebelsperre,bevor Sie sich vom Gerät entfernen.
• Stellen Sie den Netzschalter in die Position AUS (0) undziehen Sie den Netzstecker,bevor Sie Zubehör austauschen.
• Stellen Sie den Netzschalter in die Position AUS (0) undziehen Sie den Netzstecker,bevor Sie das Gerät reinigen oder warten.

• Betreiben Sie das Gerät nicht in Umgebungen, in denen die Umgebungstemperatur weniger als 0^ beträgt.

• Starten Sie das Gerät nicht, wenn es eingefroren ist.

• Betreiben Sie das Gerät nicht in Innenräumen.
• Stellen Sie keine Gegenstände auf das Gerät, wenn es in Betrieb ist.
• Trinken Sie kein Wasser, das mit dem Gerät verwendet wurde.
• Verwenden Sie das Gerät niemals in der Nähe offener Fenster.
• Achten Sie auf hochgeschleuderte Gegenstände. Steine und lose Gegenstände konnten in die Augen geschleudert werden und zu Erblinding oder schweren Verletzungen führen.
• Wenn das Gerät nicht richtig Funktioniert,lesen Sieitte Fehlerbehebungsplan auf Seite 94.

Persönliche Schutzausrüstung

WARNING: Lesen

Sie die folgenden Warnhinweise,bevor Sie das Gerät verwenden.

Die persönliche Schutzausrücktung kann Verletzungen nicht vollständig vermeiden, vermindert aber

den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von ihrem Handler bei der Auswahl der wichtigen Ausrüstung unterstützen.

• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine offenen Schuhe und gehen Sie nicht barfuß.
• Tragen Sie Schutzkleidung.
• Tragen Sie einen zugelassenen Gehorschutz.
• Tragen Sie eine Schutzbrille.
• Verwenden Sie einen Atemschutz mit Klasse FFP2 oder gleichwertig, wenn Sie das Gerät in Umgebungen betreiben, in denen sich gefährliche Aerosole bilden können.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.

• Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Servicewerkstatt.

Gashebelsperre

Die Gashebelsperre (A)
verhindert ein versehentliches Auslösen des Gashebels (B).
Wenn sich die Gashebelsperre in der verriegelten Position befindet, kann der Gasbel nicht gedrückt werden.

(Abb. 16)

Gashebel

Das Gerät startet, wenn der Gashebel gedrückt wird, und es stoppt, wenn der Gashebel losgelassen wird.

Thermoschutz

Das Gerät verfügt
über einen automatischen
Thermoschutz. Wenn es
zu heißt wird, unterbricht
der Thermoschutz die
Stromversorgung des Geräts.
Wenn der Thermoschutz die
Stromversorgung unterbrochen
hat, warten Sie, bis das
Gerät abgekühlt ist. Der
Thermoschutz wird automatisch

zurückgesetzt, wenn das Gerät ausreichend abgekühlt ist.

Hydraulisches Überdruckventil

Das Gerät verfügt über ein integriertes hydraulisches Überdruckventil, das einen zu hohen Druck im System verhindert.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie folgende Warnhinweise, bevor Sie das Gerät warten.

ACHTUNG: Führn Sie nach einer längeren Einlagerung immer die Wartungsarbeiten durch, bevor Sie das Gerät starten.

• Stellen Sie den Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchführren.

• Trennen Sie das Gerät von der Wasserversorgung und stellen Sie safer, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

• Führten Sie nur die in dieser Bedienungsanleitung beschreibenben Wartungsarbeiten durch.

• Verwenden Sie nur von Husqvarna empfohlene Ersatzteile. Hochdruckwasserschläuche, Anschlussstücke und Kupplungen sind für die Sicherheit beim Betrieb des Geräts wichtig. Verwenden Sie zur Schläuche, Anschlussstücke

und Kupplungen, die vom Hersteller empfohlen werden.

• Reparieren Sie das Gerät nie selbst. Wenden Sie sich an ihre Husqvarna-Serviceworkstatt.
• Wenden Sie sich an ihre Husqvarna-Servicewerkstatt, wenn der Netzstecker oder das Netzkabel beschadigt sind.
• Lassen Sie keine Kinder das Gerät reinigen oder warten.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So befestigen Sie den Gartenschlauchadapter

1. Entfernen Sie die Transportabdeckung vom Wassereinlass und entsorgen Sie sie. (Abb. 17)
2. Befestigen Sie den Gartenschlauchadapter am Wassereinlass. (Abb. 18)

ACHTUNG: Achten Sie darauf, den Gartenschlauchadapter fremde am Wassereinlass anzuschlieben. Wenn der Gartenschlauchadapter nicht fremde angeschlossen wird, kann es zu Schaden am Gewinde und zu Leckagen kommt.

1. Ziehen Sie den Gartenschlauchadapter vollständig fest.
2. Entfernen Sie den Gartenschlauchadapter in umgekehrter Reihenfolge.

So befestigen Sie die Fußstütze und die Halterung für Sprühgriff und Sprühlanze

1. Bringen Sie die Fußstütze (A) in Position und drehen Sie die Schraube (B) ein. (Abb. 19)
2. Bringen Sie die Halterung (C) in Position und drehen Sie die 2 Schrauben (D) ein.

Hinweis: Dieunte Schraube der Halterung halt auch die Fußstütze. Stellen Sie safer, dass Sie das Loch in der Fußstütze an der unteren Schraube ausrichten.

So installieren Sie die Räder

Hinweis: Stellen Sie vor dieserem Verfahrens Sicher, dass die Fußstütze und die Halterung für den Sprühgriff und die Sprühlanze montiert sind. Siehe So befestigen Sie die Fußstütze und die Halterung für Sprühgriff und Sprühlanze auf Seite 88.

• Bringen Sie die Radbaugruppen in Position und installieren Sie die 2 Schrauben. (Abb. 20)

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen
• Informationen über Produkte teile und -wartung sowie entsprechende Hilfe dazu.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiletelefon.
2. Anmeldung bei der Husqvarna Connect-App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verstinden und das Gerät zu registrieren.

Hinweis: Die Husqvarma Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht IchnenGREne furweite Informationen zur Verfugung.

So klappen Sie den Transportgriff ein und aus

• Zum Ausklappen des Transportgriffs drucken Sie die Tasten auf der linken und rechten Seite undziehen Sie den Transportgriff nach oben. (Abb. 21)
  Zum Einklappen des Transportgriffs drucken Sie die Tasten auf der linken und rechten Seite und drucken Sie den Transportgriff nach unten. (Abb. 22)

So installieren Sie den Spruhgriff

1. Ziehen Sie den Hochdruckwasserschlauch hersa. (Abb. 23)
2. Halten Sie den Spruhgriff mit einer Hand fest und drücken Sie den Hochdruckwasserschlauch in die Schnellkupplung am Spruhgriff. (Abb. 24)

So entfernen Sie den Spruhgriff

1. Drücken Sie die Lasche in Richtung Schnellanschluss am Spruhgriff undziehen Sie den Hochdruckwasserschlauch hersa.(Abb.25)
2. Drehen Sie die Schlauchtrommel im Uhrzeigersinn bis der Hochdruckwasserschlauch vollständig aufgewickelt ist. (Abb. 26)

So installmenten Sie die Spruhlanze

1. Halten Sie den Spruhgriff mit einer Hand fest und drücken Sie die Kupplung der Sprühlanze in den Spruhgriff. (Abb. 27)
2. Drehen Sie die Sprühlanze im Uhrzeigersinn und halten Sie sie los. Die Sprühlanze rastet ein.

So entfernen Sie die Sprühlanze

1. Drücken Sie die Sprühlanze hinein und drehen Sie sie gegen den Uhrzeigersinn. (Abb. 28)
2. Ziehen Sie die Sprühlanze aus dem Spruhgriff.

Ein- und Ausbau einer Duse

Das Gerät wird mit zwei Düsen gefelfert: Eine Düse für einen geraden Wasserstrahl (gekennzeichnet mit „Gentle Nozzle") und eine Düse für einen rotierenden Wasserstrahl (gekennzeichnet mit „Rough Nozzle"). Die Düse für den geraden Wasserstrahl kann zum Reinigen empfindlicher Oberflächen, z. B. von Fahrzeugen, verwendet werden. Die Düse kann auch zum Reinigen von unempfindlichen Oberflächen verwendet werden, z. B. Fahrwege.

(Abb. 29)

ACHTUNG: Verwenden Sie die Duse für den rotierenden Wasserstrahl nicht auf empfindlichen Oberflächen, z. B. Lackierten Oberflächen an einem Fahrzeug. Der rotierende Wasserstrahl kann die Oberflächen beschädigen.

• Halten Sie die Spruhduse zum Einbau einer Duse mit einer Hand fest und drucken Sie sie hinein, bis sie einrastet. (Abb. 30)
• Drücken Sie zum Ausbau einer Düse die Taste an der Sprühlanze hinein undziehen Sie die Düse aus der Sprühlanze hersa. (Abb. 31)

Einstellen des Wasserstrahldrucks

Die Düse für den geraden Wasserstrahl hat einen einstellbaren Druck.

• Drehen Sie die Düse im Uhrzeigersinn, um den Wasserstrahldruck zu erhöhen. (Abb. 32)
• Drehen Sie die Düse gegen den Uhrzeigersinn, um den Wasserstrahldruck zu verringn. (Abb. 33)

So bedieren Sie das Produkt

1. Schlieben Sie das Gerät an einen Wasseranschluss an. Siehe Anschlieben des Geräts an einen Wasseranschluss auf Seite 90.

2. Entlüften Sie das System. Siehe So entlüften Sied das System auf Seite 90.

3. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 91.

Anschließlich des Geräts an einen Wasseranschluss

Das Gerät kann mit Wasser aus der Wasserleitung oder einer offenen Wasserquelle, z. B. einem See oder einem Wasserfass, betrieben werden.

• Informationen zum Anschluss des Geräts an die Wasserleitung finden Sie unter So schließen Sie das Gerät an eine Wasserleitung an auf Seite 90.
  Informationen zum Anschluss des Geräts an eine offene Wasserquelle finding Sie unter So schlieben Sie das Gerät an eine offene Wasserquelle an auf Seite 90.

So schreiben Sie das Gerät an eine Wasserleitung an

1. Bringen Sie den Gartenschlauchadapter am Wassereinlass des Gerats an. Siehe So befestigen Sie den Gartenschlauchadapter auf Seite 88.
2. Schlieben Sie den Gartenschlauch an die Wasserleitung an. Verwenden Sie einen Gartenschlauch mit 1 / 2 Zoll Durchmesser und 10 bis 25 Metern Lange. (Abb. 34)

ACHTUNG: Der Druck im Wassernetz darauf nicht mehr als 1 MPa (10 bar) betragen.

ACHTUNG: Die Wassertemperatur im Wassernetz damit nicht mehr als 40^ betragen.

1. Offnen Sie das Ventil der Wasserleitung und stellen Sie safer, dass das Wasser frei durch den Gartenschlauch fließen kann. (Abb. 35)
2. Schlieben Sie das Ventil der Wasserleitung.
3. Schlieben Sie den Gartenschlauch an den Wasseranschluss des Gerats an. (Abb. 36)
4. Verbinden Sie den Netzstecker mit der Stromversorgung.
5. Offnen Sie das Ventil der Wasserleitung.
6. Entlüften Sie das System, bevor Sie das Gerät in Betriebnehmen. Siehe So entlüften Sie das System auf Seite 90.

So schreiben Sie das Gerät an eine offene Wasserquelle an

Das Gerät kann mit Wasser aus einer offen Wasserquelle, z. B. einem See oder einem Wasserfass, verwendet werden. Verwenden Sie einen Saugschlauch mit ½ Zoll Durchmesser und einer Länge von hochstens 3 Metern (nicht im Lieferumfang enthalten).

(Abb. 37)

ACHTUNG: Die Wassertemperatur der Wasserquellearf nicht mehr als 20^ betragen.

ACHTUNG: Das Gerätarf sich nicht mehr als 0,5 m oberhalb der Wasserquelle befinden.

1. Wenn der Gartenschlauchadapter befestigt ist, entfernen Sieihn vom Wassereinlass des Gerats. (Abb. 38)

ACHTUNG: Entfernen Sie nicht den Wasserfilter aus dem Wassereinlass.

1. Befestigen Sie einen Saugschlauch (nicht im Lieferumfang enthalten) am Wassereinlass des Geräts. (Abb. 39)
2. Legen Sie den Saugschlauch in die Wasserquelle und achten Sie darauf, dass der Filter vollständig eingetaucht ist.

ACHTUNG: Verwenden Sie keinen Saugschlauch ohne Filter.

1. Drücken Sie die Lasche in Richtung Schnellanschluss am Spruhgriff undziehen Sie den Hochdruckwasserschlauch hersa.(Abb.25)
2. Verbinden Sie den Netzstecker mit einem Netzanschluss.
3. Stellen Sie den Netzschalter auf die Position EIN (I), und setzen Sie das Gerät 2 Minuten lang laufen.
4. Stellen Sie den Netzschalter in die Position AUS (0).
5. Halten Sie den Spruhgriff mit einer Hand fest und stecken Sie den Hochdruckschlauch in die Schnellkupplung am Spruhgriff. (Abb. 24)
6. Entlüften Sie das System, bevor Sie das Gerät in Betriebnehmen. Siehe So entlüften Sie das System auf Seite 90.

So entlüften Sie das System

ACHTUNG: Stellen Sie sich, dass sich der Netzschalter in der Position AUS (0) befindet, bevor Sie das System entlüften.

1. Schließen Sie das Gerät an einen Wasseranschluss an. Siehe Anschließen des Geräts an einen Wasseranschluss auf Seite 90.
2. Befestigen Sie die Sprühlanze an der Sprühpistole.
   Siehe So installmenten Sie die Sprühlanze auf Seite 89.

3. Losen Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.

4. Drücken Sie den Gashebel und halten Sie ihn gedrückt, bis Wasser aus der Duse der Spruhlanze austritt. (Abb. 40)

Trennen Sie das Gerät von der Wasserversorgung

1. Stellen Sie den Netzschalter in die Position AUS (0).
2. Wenn das Gerät an die Wasserleitung angeschlossen ist, schließen Sie das Ventil der Wasserleitung.
3. Wenn das Gerät an die Wasserleitung angeschlossen ist, trennen Sie den Gartenschlauch von der Wasserleitung. (Abb. 41)
4. Wenn das Gerät an eine offene Wasserquelle angeschlossen ist, entfernen Sie den Saugschlauch aus der Wasserquelle.
5. Halten Sie den Gashebel gedrückt, bis kein Wasser mehr aus der Duse austritt.
6. Ziehen Sie den Gartenschlauch vom Wassereinlass des Geräts ab. (Abb. 42)

Hinweis: Wenn das Gerät an eine offene Wasserquelle angeschlossen ist, trennen Sie den Saugschlauch.

1. Drücken Sie die Lasche in Richtung Schnellanschluss am Spruhgriff undziehen Sie den Hochdruckwasserschlauch hersa.(Abb.25)
2. Stellen Sie den Netzschalter in die Position EIN (I). Lassen Sie das Gerät laufen, bis kein Wasser mehr aus dem Hochdruckschlauch austritt.
3. Stellen Sie den Netzschalter in die Position AUS (0).
4. Lassen Sie den Spruhgriff, die Sprühlanze und die Düsen trocknen, bevor Sie das Gerä einlagern.

So aktivieren und deaktivieren Sie die Gashebelsperre

Zum Aktivieren der Gashebelsperre drucken Sie den Knopf in die verriegelte Position. (Abb. 43)
- Zum Deaktivieren der Gashebelsperre drucken Sie den Knopf in die entriegelte Position.

So starten Sie das Gerät

1. Schlieben Sie das Gerät an einen Wasseranschluss an. Siehe Anschreiben des Geräts an einen Wasseranschluss auf Seite 90.
2. Verbinden Sie den Netzstecker mit einem Netzanschluss.

3. Stellen Sie den Netzschalter in die Position EIN (I). (Abb. 44)

4. Lösen Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.

5. Drücken Sie den Gashebel am Spruhgriff.

Hinweis: Das Gerät stoppt automatisch, wenn Sie den Gashebel loslassen.

So stoppen Sie das Gerät

Hinweis: Das Gerät stoppt automatisch, wenn Sie den Gashebel loslassen.

1. Losen Sie den Gashebel am Spruhgriff.
2. Aktivieren Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.
3. Stellen Sie den Netzschalter in die Position AUS (0). (Abb. 45)
4. Trennen Sie den Netzstecker von der Stromversorgung.
5. Trennen Sie das Gerät von der Wasserversorgung.
   Siehe Trennen Sie das Gerät von der Wasserversorgung auf Seite 91.

Hinweis: Trennen Sie das Gerät immer von der Wasserversorgung, wenn Sie sich länger als 5 Minuten von dem Gerät entfern.

So verwenden Sie den Schaumsprüher

1. Nehmen Sie den Schaumsprüher aus seiner Halterung. (Abb. 46)
2. Befüllen Sie den Behälter des Schaumsprühers mit Reinigungsmittel.

ACHTUNG: Verwenden Sie nur von Husqvarna empfohlene Reinigungsmittel.

1. Schieben Sie die Schnellkupplung am Schaumsprüher in die Schnellkupplung der Sprühlanze, bis sie einrastet. (Abb. 47)

Hinweis: Der Flansch am Schaumsprüher muss an der Nut in der Sprühlanze ausgerichtet sein.

1. Schlieben Sie das Gerät an einen Wasseranschluss an. Siehe Anschreiben des Geräts an einen Wasseranschluss auf Seite 90.
2. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 91.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchfuhren, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren

die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Handler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die{nachste Servicewerkstatt zu erhalten.

Genauere Informationen finden Sie unter www.husqvarna.com.

Wartungsplan

Instand halten Vor der	Verwenden	Nach dem Gebrauch
Allgemeine Inspektion durchführren. Siehe So führen Sie eine allgemeine Inspektion durch auf Seite 92.	X
Das Gerät reinigen. Siehe So reinigen Sie das Produkt auf Seite 92.		X
Reinigen der Sprühlanze und der Düsen. Siehe So reinigen Sie Sprühlanze und Düsen auf Seite 93.		X
Reinigen des Wasserfilters. Tauschen Sie den Wasserfilter aus, wenn er beschädigt ist. Siehe So reinigen Sie den Wasserfilter auf Seite 93.		X
Schmieren Sie die O-Ringe an den Kupplungen. Siehe Schmieren der O-Ringe an den Kupplungen auf Seite 93.		X

So führen Sie eine allgemeine Inspektion durch

WARNING: Stellen Sie den Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerat durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

• Vergewissern Sie sich, dass die Mutter und Schrauben am Gerät fest angezogen sind.
• Achten Sie darauf, dass die Kabel am Gerät nicht beschadigt werden können.
• Überprüfen Sie den Hochdruckschlauch auf Verschleiß und Schäden.

WARNING: Nehmen Sie das Gerät nicht in Betrieb, wenn der

Hochdruckschlauch verschlissen oder beschädigt ist.

So reinigen Sie das Produkt

WARNING: Stellen Sie den Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie safer, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

• Reinigen Sie alle außenliegenden Teile mit einem trockenen Tuch.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Halten Sie die Luftteinlässe sauber, um sicherzustellen, dass das Gerät immer eine ausreichend kühle Temperatur hat.

So reinigen Sie Spruhlanze und Dusen

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Wenn eine Duse auf der Sprühlanze installiert ist, entfern den Sie sie von der Sprühlanze. Siehe Einund Ausbau einer Duse auf Seite 89.
2. Reinigen Sie die Düsen, die Kupplung an der Sprühlanze und die Kupplung am Spruhgriff mit Wasser und Seite. (Abb. 48)
3. Wenn die Dusen verstopt sind, entfern den Sie die Verstopfung mit dem Reinigungswerkzeug. (Abb. 49)

So reinigen Sie den Wasserfilter

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Wenn der Gartenschlauchadapter befestigt ist, entfernen Sieihn vom Wassereinlass des Gerats. (Abb. 38)
2. Ziehen Sie den Wasserfilter Heraus. Verwenden Sie eine Zange. (Abb. 50)
3. Überprüfen Sie den Wasserfilter auf Schäden. Tauschen Sie den Wasserfilter aus, wenn er beschädigt ist. (Abb. 51)
4. Spülen Sie den Wasserfilter mit klarem Wasser aus. (Abb. 52)

Schmieren der O-Ringe an den Kupplungen

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerat durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Entfernen Sie die Sprühlanze vom Spruhgriff und den Spruhgriff vom Hochdruckschlauch. Siehe So installieren Sie die Spruhlanze auf Seite 89 und So installieren Sie den Spruhgriff auf Seite 89.
2. Schmieren Sie die O-Ringe am Gartenschlauchadapter, an der Sprühlanze und am Hochdruckschauch mit Schmierfett. Siehe Technical data auf Seite 96 für weitere Informationen zum richtigen Schmierfetttyp. (Abb. 53)

So entfern und installieren Sie das Gehäuse der Schlauchtrommel

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerat durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie safer, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

Das Gehäuse der Schlauchtrommel ist mit

3 Schnappverschlussen befestigt.

1. Drücken Sie die 3 Schnappverschlüsse ein und entfernen Sie das Gehäuse vorsichtig von der Schlauchtrommel. (Abb. 54)
2. Zum Installieren des Schlauchrollen-Gehäuses drücken Sie es vorsichtig hinein, bis die Schnappverschluss einrasten.

Fehlerbehebung

Fehlerbehebungsplan

Problem Mögliche Ursache Lösung
Das Gerät springt nicht an. Der Netzstecker ist nicht an eine Stromquelle angeschlossen.	Den Netzstecker in eine Steckdose stecken
	Der Netzschalter befindet sich in der Stellung AUS (0).	Stellen Sie den Netzschalter in die Position EIN (I).
	An dieser Steckdose gibt es keinen Strom.	Einen autorisierten Elektriker kontak-tieren.
	Das Netzkabel ist beschädigt oder defekt.	Bitte eine autorisierte Servicework-statt kontaktieren.
	Der Thermoschutz hat die Stromver-sorgung unterbrochen.	Warten, bis das Gerät abgekühlt ist, dann das Gerät erneut starten.
	Es wird ein falsches Verlängerungs-kabel verwendet.	Sicherstellen, dass das Verlänge-rungskabel vollständig abgewickelt ist und dass die Spannungversor-gung mit der Spannung des Gerätes übereinstimmt.
Die Sicherung brennt beim Starten oder Betrieb durch.	Es wird ein falscher Sicherungstyp verwendet.	Sicherstellen, dass eine träge Sicherung der Klasse „C“ oder „K“ verwen-det wird.
Das Gerät stoppt nicht. Das Gerät ist defect. Den Netzsteckerziehen und eine au-torisierte Serviceworkstatt kontaktie-ren.
Das Gerät wird zu heiß. Der Luftstrom ist zu schwach. Die Luftebinläse reinigen.
Das Gerät lauft unrund. Es befindet sich Luft im System. Das System entlüften.
Der Wasserdruck ist unzureichend. Der Schlauch ist geknicht Darauf achten, dass sich keine Kni-cke im Schlauch befinden.
			Der Netzschalter befindet sich in der Stellung AUS (0).	Stellen Sie den Netzschalter in die Position EIN (I).
			Der Wasserdurchfluss ist unzurei-chend.	Sicherstellen, dass das Gerät kor-rekt an die Wasserversorgung ange-schlossen ist. Für einen ausreichen-den Wasserdurchfluss sorgen.
			Der Wasserfilter ist verstopft. Den Wasserfilter reinigen.
			Es befindet sich Luft im System. Das System entlüften.
			Das Zubehör passst nicht. Sicherstellen, dass das richtige Zu-behör verwendet wird.
Der Hochdruckwasserschlauch kann nicht hersausgezogen werden.	Die Schlauchtrommel ist blockiert. Das System entfüllen, dass das Richtige Zu-behör verwendet wird.

Transport, Lagerung und Entsorgung

Transport

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät transportieren.
• Trennen Sie das Gerät von der Wasserversorgung, bevor Sie es transportieren.
• Legen Sie das Gerät beim Transport waagerecht.
• Befestigen Sie das Gerät, um Bewegungen während des Transports zu verhindern.

Lagerung

• Lassen Sie das gesamte Wasser aus dem Gerät, dem Hochdruckwasserschlauch und dem Zubehör ab, bevor Sie das Gerät einlagern.
• Bereiten Sie das Gerät für die Lagerung vor. Siehe So bereits Sie das Gerät für die Lagerung vor auf Seite 95.
  Lagern Sie das Gerät in einem trockenen und frostfreiern Raum.

So bereiten Sie das Gerät für die Lagerung vor

1. Stoppen Sie das Gerät undziehen Sie den Netzstecker aus der Steckdose.

2. Trennen Sie das Gerät von der Wasserversorgung.
   Siehe Trennen Sie das Gerät von der Wasserversorgung auf Seite 91.

3. Vergewissern Sie sich, dass alle Zubehörteile trocken sind.

4. Setzen Sie den Spruhgriff, die Sprühlanze und die Düssen in ihre Halter ein.
5. Trennen Sie den Hochdruckwasserschlauch vom Spruhgriff und wickeln Sie den Hochdruckwasserschlauch auf die Schlauchtrommel auf. (Abb. 26)
6. Legen Sie das Netzkabel in seine Halterung und befestigen Sie es mit dem Riemen. (Abb. 55)
7. Klappen Sie den Transportgriff um. Siehe So klappen Sie den Transportgriff ein und aus auf Seite 89.

Entsorgung

Geräte von Husqvarna sind kein Hausmüll und)dürfen nur wie in dieser Betriebsanleitung beschrieben entsorgt werden.

• Befolgen Sie die örtlichen Entsorgungsauflagen und geltenden Vorschriften.
  RecyclcIn Sie das Gerat und die Verpackung an einer geeigneten Entsorgungsstelle.
• Wenden Sie sich an ihren Husqvarna-Händler vor Ort, wenn Sie Informationen zum Recycling oder zur Entsorgung Ihr's Geräts benötigen.

Gilt nur für Deutschland

Entsorgen von Elektro- und Elektronik-Altgeräten

Gilt nur für Deutschland / Only applies to Germany / Valable uniquement en Allemagne / V记得 solamente para Alemania /Приименю Товко в Германи.

Die durchgestrichene Abfalltonne weist daraufhin, dass Sie gesetzlich verpflichtet sind, diese Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthalt, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfern und separat als Batterien bzw. Akkus entsorgt werden.

Entfernen von Batterien, Akkus und Leuchtmitteln:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entwickel und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die

folgenden Batterien oder Akkus sind in thisem Produkt enthalten:

Akkutyp und Chemie: Beispiel [AAA+, Lithium]

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden{naher beschreiben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400m^2 und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Geräteypes kostenlos zurücknahmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Höhe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät

abgegeben wird, sofern das Produkt dorthin gefelwert wird: In diesen Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

1. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Höhe zurücknahmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätotyp beschrankt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugegeben oder kostenlos abholen zu halten, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugegeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400m^2 beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m^2 beträgt, wobei die kostenlose Abholung von Elektro-oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

1 (Wärmeüberträger)
2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußerten Abmessung von mehr als 50 cm)

. Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in

angemessener Höhe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neuen Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind damit verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zulöschen.

WEEE-Registrierungsnummer

Marke Husqvarma: 10168717

Marke Gardena: 80495942

Marke McCulloch: siehe Gardena

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektround Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeräte

Technical data

	PW 240
Motor und Pumpe
Typ Wechselstrommotor
Leistung, W 1800
Spanningsbereich, V 220–240
Frequenz, Hz 50
Nennstrom, A 7
Max. Wasserdurchfluss, l/min 7,7
Max. Wasserauslassdruck, bar/MPa 140/14
Max. Wassereinlassdruck, bar/MPa 10/1
Max. Wassereinlasstemperatur, °C/°F 40/104
Max. Wassereinlasstemperatur (im Saugmodus), °C/°F 20/68
IP-Schutzart IPX5
Sicherheitsklasse	Klasse II
Schmierung
Schmierfetttyp für die Schmierung von O-Ringen UNISILKON L250/GARDENA	Sili-konfett/Dow Corning® M 55 O-Ring-Schmiermittel
Gewicht
Gewicht, kg 9,5
Geräuschemissionen 17
Schallleistungspegel, gemessen dB (A) 89
Schallleistungspegel, garantiert LWA dB (A) 92
Schallpegel 18
Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB (A) 76
Vibrationspegel 19
Hand/Arm (mit Standarddüse) m/s2	2,5
Äquivalente Vibrationspegel 20
Hand/Arm (mit Standarddüse) m/s2	0,9

Zubehör

Zugelassenes Zubehör

Zugelassenes Zubehör	Art.-Nr.
Oberflächenreiniger SC 300 590 65 79-01
Schaumsprüher FS 300 590 66 04-01
Rohrreinigungsschlauch, 15 m 590 66 10-01
Wasserfilter 590 65 93-01
Rückflussstop 590 65 95-01
Saugschlauch 590 65 97-01
Fahrzeugsatz 590 66 07-01
Zugelassenes Zubehör Art.-Nr.
Rotierender Bürstensatz 590 66 06-01
Abgewinkelte Sprühlanze 590 66 11-01
Wasseransaugdüse 590 66 05-01
Verlägerungsschlauch, 8 m 590 66 08-01

Konformitätserklarung

EU-Konformitätserklarung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel:

[phone], erklart in alleiniger Verantwortung, dass

das Gerät:

Beschreibung Hochdruckreiniger

Marke Husqvarna

Typ/Modell PW 240

Identifizierung Seriennnummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „EMV-Richtlinie“
2000/14/EG	„über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgehenen Geräten und Maschinen“
2011/65/EG	„zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“

und dass die folgenden Normen

und/oder technischen Daten angewendet

werden: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/

A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN

62233:2008, EN 55014-1:2021, EN 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/

Informationen zu Gerauschemissionen finden Sie unter

Technical data auf Seite 96.

Huskvarna, 2022-12-12

Claes Lossal, Entwicklungsleiter/Gartenprodukte,

Husqvarna AB

Verantwortlich für die technische Dokumentation

περιεχόμενα

Eiaywy. 100

AoPaa 102

Σuvapuoλoynση. 108

Aeitoupyia. 109

Suvtnpno 112

Technische gegevens 290

Accessoires 292

Verklaring van overeenstemming. 293

Inleiding

Productbeschrijving

de activierungsschakelaar nicht worden ingedrukt.

(Fig. 16)

Voedingssschakelaar

Thermische bescherming

Hydraulische ontlastingsklep

stickkontakten ur strömköllan innan du utfor unterhalb pa Produkten.

Förbereda Produkten für fövaring

Originale instruktioner

Originalanweisungen

ApxikcS oDnyies
