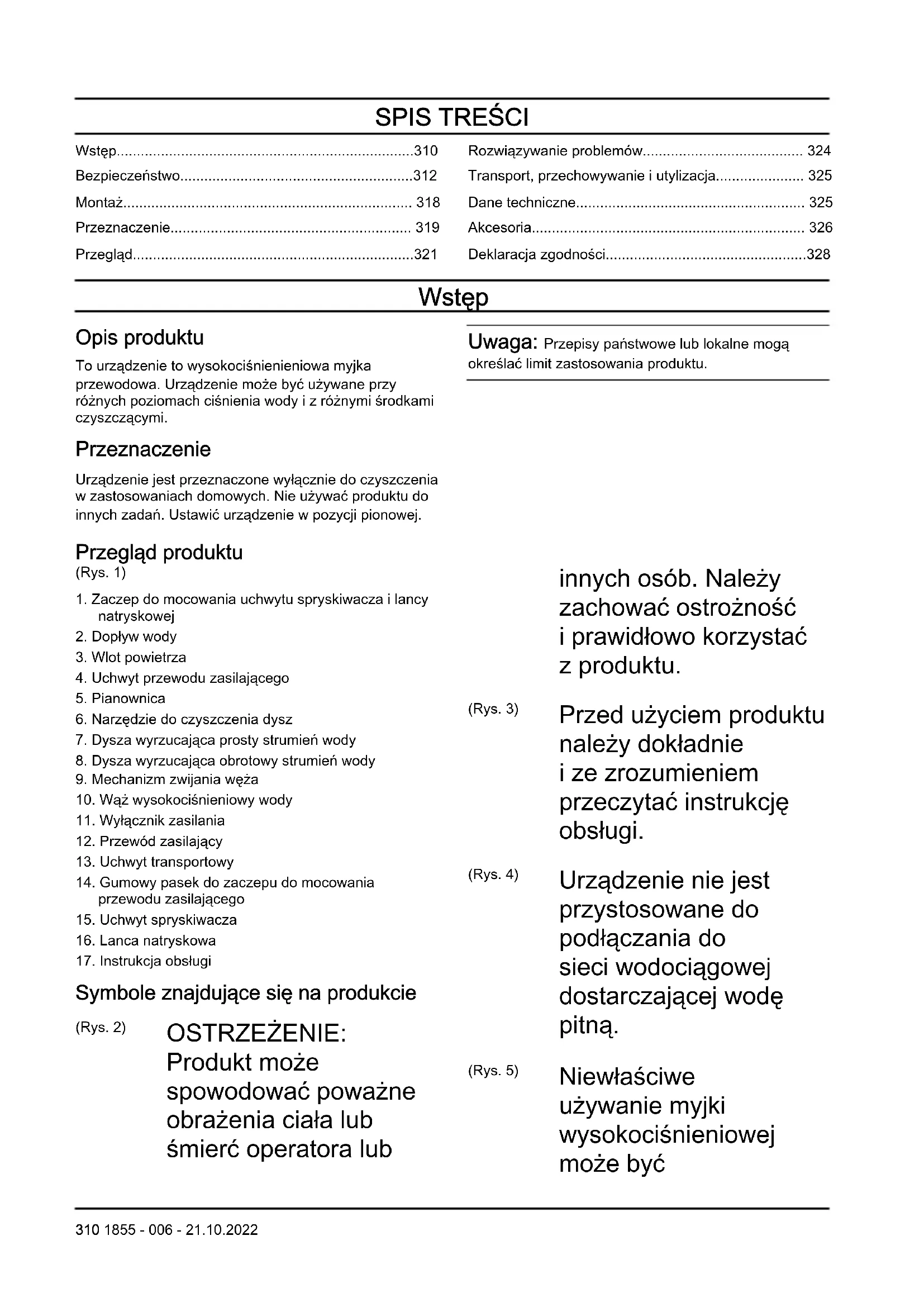

INSTRUKCJA OBSŁUGI PW 240 HUSQVARNA

• Wstęp p. 310
• Bezpieczeństwo p. 312
• Montaż p. 318
• Przeznaczenie p. 319
• Przegląd p. 321
• Rozwiązywanie problemów p. 324
• Transport, przechowywanie i utylizacja p. 325
• Dane techniczne p. 325
• Akcesoria p. 326
• Deklaracja zgodności Wstęp Opis produktu To urządzenie to wysokociśnienieniowa myjka przewodowa. Urządzenie może być używane przy różnych poziomach ciśnienia wody i z różnymi środkami czyszczącymi. Przeznaczenie Urządzenie jest przeznaczone wyłącznie do czyszczenia w zastosowaniach domowych. Nie używać produktu do innych zadań. Ustawić urządzenie w pozycji pionowej. Uwaga: Przepisy państwowe lub lokalne mogą określać limit zastosowania produktu. Przegląd produktu (Rys. 1) p. 328

1. Zaczep do mocowania uchwytu spryskiwacza i lancy

4. Uchwyt przewodu zasilającego

6. Narzędzie do czyszczenia dysz

7. Dysza wyrzucająca prosty strumień wody

8. Dysza wyrzucająca obrotowy strumień wody

9. Mechanizm zwijania węża

10. Wąż wysokociśnieniowy wody

11. Wyłącznik zasilania

12. Przewód zasilający

13. Uchwyt transportowy

14. Gumowy pasek do zaczepu do mocowania

przewodu zasilającego

15. Uchwyt spryskiwacza

16. Lanca natryskowa

17. Instrukcja obsługi

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE: Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób. Należy zachować ostrożność i prawidłowo korzystać z produktu. (Rys. 3) Przed użyciem produktu należy dokładnie i ze zrozumieniem przeczytać instrukcję obsługi. (Rys. 4) Urządzenie nie jest przystosowane do podłączania do sieci wodociągowej dostarczającej wodę pitną. (Rys. 5) Niewłaściwe używanie myjki wysokociśnieniowej może być 310 1855 - 006 - 21.10.2022niebezpieczne. Nie wolno kierować strumienia wody na osoby, urządzenia elektryczne ani samo urządzenie. (Rys. 6) Oznaczenia dotyczące ochrony środowiska. Tego produktu ani opakowania nie można traktować jak odpadów domowych. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. (Rys. 7) Narzędzie klasy II. (Rys. 8) Produkt jest zgodny z odpowiednimi Dyrektywami WE. (Rys. 9) Produkt jest zgodny z odpowiednimi dyrektywami Euroazjatyckiej Unii Celnej. (Rys. 10) Produkt jest zgodny z odpowiednimi dyrektywami UkrSEPRO. (Rys. 11) Produkt jest zgodny z odpowiednimi dyrektywami RCM. Dotyczy wyłącznie AU/NZ. (Rys. 12) Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie

oraz na etykiecie. (Rys. 13) Zabezpieczenie przed strumieniem wody pod niskim ciśnieniem docierającym pod dowolnym kątem. (Rys. 14) Chronić przed mrozem. (Rys. 15) Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach. 1855 - 006 - 21.10.2022 311Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać to urządzenie w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z autoryzowanym punktem serwisowym Husqvarna.

1855 - 006 - 21.10.2022• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy lokalne mogą narzucać ograniczenia dotyczące wieku operatora urządzenia.

Niniejszy produkt może być obsługiwany przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją wiążące się z nim zagrożenia.

Produkt może być obsługiwany przez osoby, które nie mają wymaganego doświadczenia lub wiedzy pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją wiążące się z nim zagrożenia.

Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

Nie stosować uszkodzonego produktu.

Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Instrukcje bezpieczeństwa dotyczące obsługi OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Nie wolno używać urządzenia, jeśli przewód zasilający, wąż wysokociśnieniowy, blokada spustu lub uchwyt spryskiwacza są uszkodzone.

Przed rozpoczęciem eksploatacji należy sprawdzić urządzenie pod kątem ewentualnych uszkodzeń. W razie uszkodzenia lub 1855 - 006 - 21.10.2022 313braku jakichkolwiek części nie wolno używać urządzenia.

Mocno trzymać uchwyt spryskiwacza obiema rękami. Siła odbicia pojawia się w momencie pociągnięcia spustu.

Podczas eksploatacji urządzenia zachować ostrożność. Wysokie ciśnienie generowane przez urządzenie jest niebezpieczne i może spowodować obrażenia ciała.

Nie wolno kierować wyrzucanego strumienia na siebie ani w stronę innych osób lub zwierząt.

Nie wolno kierować wyrzucanego strumienia na siebie ani w stronę innych osób w celu wyczyszczenia obuwia.

Nie wolno kierować wyrzucanego strumienia w stronę urządzeń elektrycznych ani samego urządzenia.

Podczas używania urządzenia należy zawsze nosić zatwierdzone środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 316

Nie wolno używać urządzenia w pobliżu osób, które nie noszą środków ochrony osobistej.

Przy stosowaniu środka czyszczącego należy przestrzegać instrukcji bezpieczeństwa dotyczących tego środka.

Używać wyłącznie środków czyszczących Husqvarna.

Należy utrzymywać odpowiednie ciśnienie wody, stosować odpowiednie środki czyszczące oraz używać urządzenia wyłącznie do prac przedstawionych w niniejszej instrukcji. Niewłaściwe ciśnienie wody, stosowanie niewłaściwych środków czyszczących lub używanie urządzenia do prac innych niż opisane w niniejszej instrukcji może spowodować uszkodzenie urządzenia, powierzchni, materiałów lub innych urządzeń. Firma Husqvarna nie ponosi odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.

Nie zaleca się podłączania urządzenia do sieci wodociągowej dostarczającej wodę pitną. Jeśli konieczne jest podłączenie urządzenia do sieci wodociągowej dostarczającej wodę pitną, należy

1855 - 006 - 21.10.2022przestrzegać przepisów lokalnych i krajowych. W razie potrzeby użyć zaworu zwrotnego (nie wchodzi w skład zestawu). Woda przepływająca przez zawór zwrotny jest uważana za niezdatną do picia.

Nie wolno rozpylać łatwopalnych cieczy. Ryzyko eksplozji.

Nie wolno pozwalać dzieciom na obsługę produktu.

Nie wolno pozwalać, aby dzieci bawiły się urządzeniem.

Nie wolno dopuszczać, aby urządzenie obsługiwały osoby bez przeszkolenia.

Należy używać wyłącznie akcesoriów i części zamiennych zatwierdzonych przez firmę Husqvarna.

Upewnić się, że podłączenie elektryczne zostało wykonane przez uprawnionego elektryka i że jest zgodne z normą IEC 60364-1.

Jeśli prąd upływu przekracza 30mA przez 30ms, należy zamontować wyłącznik różnicowoprądowy które przerywa obwód. W przypadku braku wyłącznika różnicowoprądowego należy użyć urządzenia, które zapewni uziemienie.

Należy stosować bezpieczniki rozruchowe silnika/zwłoczne o charakterystyce C lub D, zgodne z normą IEC 898-1 lub IEC947-2, lub odpowiednimi normami innymi niż normy IEC.

Urządzenia oznaczone podwójnym napięciem i częstotliwością nie wymagają żadnych regulacji.

Jeśli konieczne jest użycie przedłużacza, należy upewnić się, że jest on odpowiedni do pracy na otwartych przestrzeniach. Upewnić się, że gniazdo znajduje się w odległości co najmniej 60mm od podłoża. Złącze zawsze musi być suche.

Przed odejściem od urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0), odłączyć wtyczkę zasilania i załączyć blokadę dźwigni zasilania.

Przed wymianą akcesoriów należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania.

Przed przystąpieniem do czyszczenia lub konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji 1855 - 006 - 21.10.2022 315wyłączonej (0) i odłączyć wtyczkę zasilania.

Nie wolno używać urządzenia w miejscach, w których temperatura otoczenia jest niższa niż 0°C.

Nie wolno uruchamiać zamarzniętego urządzenia.

Nie wolno używać urządzenia w pomieszczeniach.

Nie wolno przeprowadzać prac przy urządzeniu, gdy silnik jest włączony.

Nie wolno pić wody użytej podczas pracy tego urządzenia.

Nie obsługiwać produktu w pobliżu otwartych okien.

Należy uważać na odrzucane przedmioty. Odrzucane przez urządzenie kamienie lub inne przedmioty mogą trafić w oczy, powodując utratę wzroku lub inne poważne obrażenia.

Jeśli urządzenie nie działa prawidłowo, patrz Schemat diagnostyki na stronie 324

Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dilera przy wyborze odpowiedniego sprzętu.

Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

Stosować odzież ochronną.

Stosować atestowane ochronniki słuchu.

Stosować okulary ochronne.

Jeśli urządzenie jest używane w środowisku, w którym mogą występować niebezpieczne aerozole, należy stosować środki ochrony dróg oddechowych klasy FFP2 lub równoważne. Zespoły zabezpieczające na produkcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. 316 1855 - 006 - 21.10.2022• Nie wolno używać produktu z uszkodzonymi urządzeniami zabezpieczającymi.

Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających.

Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Blokada spustu Blokada spustu (A) zabezpiecza przed przypadkowym naciśnięciem spustu (B). Gdy blokada spustu jest w pozycji zablokowanej, nie można nacisnąć spustu. (Rys. 16) Spust Urządzenie uruchamia się po naciśnięciu spustu i wyłącza się po zwolnieniu spustu. Wyłącznik termiczny Urządzenie jest wyposażone w automatyczny wyłącznik termiczny. Jeśli urządzenie nagrzeje się zbyt mocno, wyłącznik termiczny odłączy zasilanie urządzenia. Jeśli wyłącznik termiczny odłączył zasilanie, należy odczekać, aż urządzenie ostygnie. Wyłącznik termiczny zostanie automatycznie zresetowany, gdy urządzenie będzie wystarczająco chłodne. Hydrauliczny zawór nadmiarowy Urządzenie jest wyposażone w zintegrowany hydrauliczny zawór nadmiarowy, który zapobiega zbyt wysokiemu ciśnieniu w układzie. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem prac konserwacyjnych przy urządzeniu przeczytać poniższe ostrzeżenia. UWAGA: Po długim okresie przechowywania należy zawsze przeprowadzać konserwację przed uruchomieniem urządzenia.

Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. 1855 - 006 - 21.10.2022 317• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi.

Stosować wyłącznie oryginalne akumulatory zalecane przez firmę Husqvarna. Węże wysokociśnieniowe, złączki i złącza mają duże znaczenie dla bezpieczeństwa podczas obsługi urządzenia. Należy używać wyłącznie węży, złączek i złączy zalecanych przez producenta.

Nie wolno naprawiać urządzenia. Skonsultować się z punktem serwisowym Husqvarna.

W przypadku uszkodzenia wtyczki zasilania lub przewodu zasilającego należy skontaktować się z autoryzowanym punktem serwisowym Husqvarna.

Dzieci nie mogą czyścić ani konserwować urządzenia. Montaż Wstęp OSTRZEŻENIE: Przed zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Montaż adaptera węża ogrodowego

1. Zdjąć osłonę transportową z wlotu wody i wyrzucić

2. Zamontować adapter węża ogrodowego na wlocie

wody. (Rys. 18) UWAGA: Upewnić się, że adapter węża ogrodowego jest zainstalowany prosto na wlocie wody. Jeśli adapter węża ogrodowego nie zostanie zamontowany prosto, może dojść do uszkodzenia gwintu i wycieku.

3. Całkowicie dokręcić adapter węża ogrodowego.

4. Wymontować adapter węża ogrodowego, wykonując

czynności w odwrotnej kolejności. Montaż podnóżka i zaczepu do mocowania uchwytu spryskiwacza i lancy natryskowej

1. Umieścić podnóżek (A) we właściwym położeniu

i wkręcić śrubę (B). (Rys. 19)

2. Przytrzymać zaczep do mocowania (C)

w odpowiednim położeniu i wkręcić 2 śruby (D). Uwaga: Dolna śruba w zaczepie do mocowania przytrzymuje również podnóżek. Upewnić się, że otwór w podnóżku jest wyrównany z dolną śrubą. Montaż kół Uwaga: Przed wykonaniem tej procedury należy upewnić się, że podnóżek i zaczep do mocowania uchwytu spryskiwacza i lancy natryskowej są zamontowane. Patrz Montaż podnóżka i zaczepu do mocowania uchwytu spryskiwacza i lancy natryskowej na stronie 318

• Przytrzymać zestawy kół w odpowiednim położeniu i wkręcić 2 śruby. (Rys. 20) 318 1855 - 006 - 21.10.2022Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Husqvarna Connect Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

1. Pobrać aplikację Husqvarna Connect na urządzeniu

2. Łączenie w aplikacji Husqvarna Connect.

3. Wykonać instrukcje wyświetlane w aplikacji

Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt. Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach. Dodatkowe informacje można uzyskać w centrum serwisowym. Rozkładanie i składanie uchwytu transportowego

• Aby rozłożyć uchwyt transportowy, należy nacisnąć przyciski po lewej i prawej stronie i pociągnąć uchwyt transportowy do góry. (Rys. 21)

• Aby złożyć uchwyt transportowy, należy nacisnąć przyciski po lewej i prawej stronie i pchnąć uchwyt transportowy w dół. (Rys. 22) Montaż uchwytu spryskiwacza

1. Wyciągnąć wąż wysokociśnieniowy wody. (Rys. 23)

2. Chwycić mocno uchwyt spryskiwacza jedną ręką

i wcisnąć wąż wysokociśnieniowy wody do szybkozłącza w dyszy natryskowej. (Rys. 24) Zdejmowanie uchwytu spryskiwacza

1. Nacisnąć klapkę w kierunku szybkozłącza

na uchwycie spryskiwacza i wyciągnąć wąż wysokociśnieniowy wody. (Rys. 25)

2. Obracać bęben węża w prawo do czasu całkowitego

zwinięcia węża wysokociśnieniowego wody. (Rys. 26) Montaż lancy natryskowej

1. Przytrzymać uchwyt spryskiwacza jedną ręką

i wcisnąć złącze na lancy natryskowej do uchwytu spryskiwacza. (Rys. 27)

2. Obrócić lancę natryskową w prawo i zwolnić. Lanca

natryskowa blokuje się we właściwym położeniu. Wyjmowanie lancy natryskowej

1. Nacisnąć lancę natryskową i obrócić w lewo. (Rys.

2. Wyjąć lancę natryskową z uchwytu spryskiwacza.

Montaż i demontaż dyszy Produkt jest dostarczany z 2 dyszami: 1 dysza wyrzucająca prosty strumień wody (oznaczona jako „dysza do prac lekkich”) i 1 dysza wyrzucająca obrotowy strumień wody (oznaczona jako „dysza do prac ciężkich”). Dysza wyrzucająca prosty strumień wody może być używana do czyszczenia delikatnych powierzchni, na przykład pojazdów. Dysza może być używana do czyszczenia powierzchni, które nie są podatne na uszkodzenia, np. podjazdów. (Rys. 29) UWAGA: Nie należy używać dyszy wyrzucającej obrotowy strumień wody do czyszczenia powierzchni podatnych na uszkodzenia, na przykład lakierowanych powierzchni pojazdu. Obrotowy strumień wody może spowodować uszkodzenie powierzchni.

• Aby zainstalować dyszę, przytrzymać lancę natryskową jedną ręką i wcisnąć dyszę, aż zablokuje się na swoim miejscu. (Rys. 30)

• Aby wyjąć dyszę, nacisnąć klapkę na lancy natryskowej i wyciągnąć dyszę z lancy natryskowej. (Rys. 31) Regulacja ciśnienia strumienia wody Dysza wyrzucająca prosty strumień wody ma funkcję regulacji ciśnienia.

• Aby zwiększyć ciśnienie strumienia wody, obrócić dyszę w prawo. (Rys. 32)

• Aby zmniejszyć ciśnienie strumienia wody, obrócić dyszę w lewo. (Rys. 33) Obsługa produktu

1. Podłączyć urządzenie do źródła wody. Patrz

Podłączanie urządzenia do źródła wody na stronie

1855 - 006 - 21.10.2022 3192. Odpowietrzyć układ. Patrz Odpowietrzanie układu na stronie 320

3. Uruchomić urządzenie. Patrz

Uruchamianie produktu na stronie 321

Podłączanie urządzenia do źródła wody Urządzenie może działać wykorzystując wodę z sieci wodociągowej lub wodę z otwartego źródła, na przykład z jeziora lub beczki na wodę.

• Podłączanie urządzenia do sieci wodociągowej, patrz Podłączanie produktu do sieci wodociągowej na stronie 320

• Podłączanie urządzenia do otwartego źródła wody, patrz Podłączanie urządzenia do otwartego źródła wody na stronie 320

Podłączanie produktu do sieci wodociągowej

1. Podłączyć adapter węża ogrodowego do wlotu

wody urządzenia. Patrz Montaż adaptera węża ogrodowego na stronie 318

2. Podłączyć wąż ogrodowy do sieci wodociągowej.

Użyć węża ogrodowego o średnicy ½″ i długości 10– 25m. (Rys. 34) UWAGA: Ciśnienie wody w sieci wodociągowej nie może przekraczać 1MPa (10bar). UWAGA: Temperatura wody w sieci wodociągowej nie może przekraczać 40°C.

3. Otworzyć zawór sieci wodociągowej i upewnić

się, że woda może swobodnie wypływać z węża ogrodowego. (Rys. 35)

4. Zamknąć zawór sieci wodociągowej.

5. Podłączyć wąż ogrodowy do złącza wlotu wody

urządzenia. (Rys. 36)

6. Podłączyć wtyczkę zasilania do gniazda zasilania.

7. Otworzyć zawór instalacji wodociągowej.

8. Przed użyciem urządzenia należy odpowietrzyć

układ. Patrz Odpowietrzanie układu na stronie 320

Podłączanie urządzenia do otwartego źródła wody Urządzenie może działać wykorzystując wodę z otwartego źródła, na przykład z jeziora lub beczki na wodę. Użyć węża ssącego o średnicy ½″ i długości maksymalnie 3m (nie wchodzi w skład zestawu). (Rys. 37) UWAGA: Temperatura wody w źródle wody nie może przekraczać 20°C. UWAGA: Urządzenie nie może znajdować się wyżej niż 0,5m nad źródłem wody.

1. Jeśli jest zainstalowany adapter węża ogrodowego,

wymontować go z wlotu wody urządzenia. (Rys. 38) UWAGA: Nie demontować filtra wody z wlotu wody.

2. Podłączyć wąż ssący (nie wchodzi w skład zestawu)

do wlotu wody urządzenia. (Rys. 39)

3. Włożyć wąż ssący do źródła wody i upewnić się, że

filtr jest całkowicie zanurzony. UWAGA: Nie używać węża ssącego bez filtra.

4. Nacisnąć klapkę w kierunku szybkozłącza

na uchwycie spryskiwacza i wyciągnąć wąż wysokociśnieniowy wody. (Rys. 25)

5. Włożyć wtyczkę zasilania do gniazda zasilania.

6. Ustawić przełącznik zasilania w pozycji ON (I)

i włączyć urządzenie na 2minuty.

7. Ustawić przełącznik zasilania w pozycji wyłączenia

8. Chwycić mocno uchwyt spryskiwacza jedną ręką

i wcisnąć wąż wysokociśnieniowy do szybkozłącza w uchwycie spryskiwacza. (Rys. 24)

9. Przed użyciem urządzenia należy odpowietrzyć

układ. Patrz Odpowietrzanie układu na stronie 320

Odpowietrzanie układu UWAGA: Przed przystąpieniem do odpowietrzania układu należy upewnić się, że wyłącznik zasilania jest w pozycji wyłączenia (0).

1. Podłączyć urządzenie do źródła wody. Patrz

Podłączanie urządzenia do źródła wody na stronie

2. Zamontować lancę natryskową na pistolecie

natryskowym. Patrz Montaż lancy natryskowej na stronie 319

3. Wyłączyć blokadę spustu. Patrz

Włączanie i wyłączanie blokady spustu na stronie 321

4. Nacisnąć spust i przytrzymać do czasu, aż z dyszy

na lancy natryskowej zacznie wypływać woda. (Rys. 40) Odłączanie urządzenie od źródła wody

1. Ustawić przełącznik zasilania w pozycji wyłączenia

1855 - 006 - 21.10.20222. Jeśli urządzenie jest podłączone do sieci wodociągowej, zamknąć zawór sieci wodociągowej.

3. Jeśli urządzenie jest podłączone do sieci

wodociągowej, odłączyć wąż ogrodowy od sieci wodociągowej. (Rys. 41)

4. Jeśli urządzenie jest podłączone do otwartego źródła

wody, wyjąć wąż ssący ze źródła wody.

5. Nacisnąć spust i przytrzymać, aż z dyszy przestanie

6. Odłączyć wąż ogrodowy od złącza wlotu wody

urządzenia. (Rys. 42) Uwaga: Jeśli urządzenie jest podłączone do otwartego źródła wody, odłączyć wąż ssący.

7. Nacisnąć klapkę w kierunku szybkozłącza

na uchwycie spryskiwacza i wyciągnąć wąż wysokociśnieniowy wody. (Rys. 25)

8. Ustawić przełącznik zasilania w pozycji (I). Pozwolić

urządzeniu działać, aż z węża wysokociśnieniowego przestanie wypływać woda.

9. Ustawić przełącznik zasilania w pozycji wyłączenia

10. Przed pozostawieniem urządzenia do

przechowywania odczekać, aż uchwyt natryskowy, lanca natryskowa i dysze wyschną. Włączanie i wyłączanie blokady spustu

• Aby załączyć blokadę spustu, ustawić przycisk w pozycji zablokowanej. (Rys. 43)

• Aby wyłączyć blokadę spustu, ustawić przycisk w pozycji odblokowanej. Uruchamianie produktu

1. Podłączyć urządzenie do źródła wody. Patrz

Podłączanie urządzenia do źródła wody na stronie

2. Włożyć wtyczkę zasilania do gniazda zasilania.

3. Ustawić przełącznik zasilania w pozycji (I). (Rys. 44)

4. Wyłączyć blokadę spustu. Patrz

Włączanie i wyłączanie blokady spustu na stronie 321

5. Nacisnąć spust na uchwycie spryskiwacza.

Uwaga: Po zwolnieniu spustu urządzenie zatrzyma się automatycznie. Wyłączanie produktu Uwaga: Po zwolnieniu spustu urządzenie zatrzyma się automatycznie.

1. Zwolnić spust na uchwycie spryskiwacza.

2. Załączyć blokadę spustu. Patrz

Włączanie i wyłączanie blokady spustu na stronie 321

3. Ustawić przełącznik zasilania w pozycji wyłączenia

4. Odłączyć wtyczkę zasilania od źródła zasilania.

5. Odłączyć urządzenie od źródła wody. Patrz

Odłączanie urządzenie od źródła wody na stronie

Uwaga: Zawsze przed oddaleniem się od urządzenia na dłużej niż 5minut należy je odłączyć od źródła wody. Używanie pianownicy

1. Wyjąć pianownicę z zaczepu do mocowania. (Rys.

2. Napełnić pojemnik pianownicy środkiem

czyszczącym. UWAGA: Należy używać wyłącznie środków czyszczących zalecanych przez firmę Husqvarna.

3. Wcisnąć szybkozłącze pianownicy do szybkozłącza

lancy natryskowej, aż zablokuje się na swoim miejscu. (Rys. 47) Uwaga: Kołnierz na pianownicy musi być wyrównany z rowkiem w lancy natryskowej.

4. Podłączyć urządzenie do źródła wody. Patrz

Podłączanie urządzenia do źródła wody na stronie

5. Uruchomić urządzenie. Patrz

Uruchamianie produktu na stronie 321

Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. 1855 - 006 - 21.10.2022 321Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com. Plan konserwacji Konserwacja Przed użytkowa- niem Po użyciu Przeprowadzić ogólny przegląd. Patrz Przegląd ogólny na stronie 322 . X Wyczyścić urządzenie. Patrz Czyszczenie produktu na stronie 322 . X Wyczyścić lancę natryskową i dysze. Patrz Czyszczenie lancy natryskowej i dysz na stronie 322

Wyczyścić filtr wody. Wymienić filtr powietrza, jeśli jest uszkodzony. Patrz Czyszczenie filtra wody na stronie 323

Nasmarować pierścienie o-ring na złączach. Patrz Smarowanie pierścieni o-ring na złą- czach na stronie 323

Przegląd ogólny OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

• Należy upewnić się, że nakrętki i śruby urządzenia są dokręcone.

• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu.

• Sprawdzić wąż wysokociśnieniowy pod kątem zużycia lub uszkodzenia. OSTRZEŻENIE: Jeśli wąż wysokociśnieniowy jest zużyty lub uszkodzony, nie wolno używać urządzenia. Czyszczenie produktu OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

• Oczyścić wszystkie powierzchnie zewnętrzne suchą ściereczką.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Należy dbać o czystość i drożność otworów powietrznych, aby temperatura urządzenia była zawsze odpowiednio niska. Czyszczenie lancy natryskowej i dysz OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

1. Jeśli dysza jest zamontowana w lancy natryskowej,

należy ją wyjąć z lancy natryskowej. Patrz Montaż i demontaż dyszy na stronie 319

2. Umyć dysze, złącze lancy i złącze uchwytu

spryskiwacza wodą z mydłem. (Rys. 48)

3. Jeśli dysze są niedrożne, udrożnić je za pomocą

narzędzia do czyszczenia. (Rys. 49)

1855 - 006 - 21.10.2022Czyszczenie filtra wody OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

1. Jeśli jest zainstalowany adapter węża ogrodowego,

wymontować go z wlotu wody urządzenia. (Rys. 38)

2. Wyciągnąć filtr wody. Użyć kombinerek. (Rys. 50)

3. Sprawdzić filtr wody pod kątem uszkodzeń.

Wymienić filtr powietrza, jeśli jest uszkodzony. (Rys. 51)

4. Przepłukać filtr wody czystą wodą. (Rys. 52)

Smarowanie pierścieni o-ring na złączach OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

1. Odłączyć lancę natryskową od uchwytu

spryskiwacza, a uchwyt spryskiwacza od węża wysokociśnieniowego. Patrz Montaż lancy natryskowej na stronie 319 oraz Montaż uchwytu spryskiwacza na stronie 319

2. Nasmarować pierścienie o-ring adaptera węża

ogrodowego, lancy natryskowej i węża wysokociśnieniowego smarem. Patrz Dane techniczne na stronie 325 w celu uzyskania informacji na temat prawidłowego typu smaru. (Rys. 53) Demontaż i montaż osłony bębna węża OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania. UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche. Osłona bębna węża jest zamocowana 3 zatrzaskami.

1. Wcisnąć 3 zatrzaski i ostrożnie zdjąć osłonę bębna

2. Aby zamontować osłonę bębna węża, delikatnie

wepchnąć ją na miejsce, aż zatrzaski zablokują się we właściwym położeniu. 1855 - 006 - 21.10.2022 323Rozwiązywanie problemów Schemat diagnostyki Problem Możliwa przyczyna Rozwiązanie Produkt nie uruchamia się. Wtyczka zasilania nie jest podłączo- na do gniazda zasilania. Podłączyć wtyczkę zasilania do gniazda zasilania Przełącznik zasilania jest w pozycji (0). Ustawić przełącznik zasilania w po- zycji (I). Gniazdo zasilania nie jest pod napię- ciem. Skontaktować się z autoryzowanym elektrykiem. Przewód zasilający jest uszkodzony. Skontaktować się z autoryzowanym punktem serwisowym. Wyłącznik termiczny przerwał obwód zasilania. Odczekać na ostygnięcie urządzenia przed ponownym uruchomieniem. Użyto niewłaściwego typu kabla przedłużającego. Upewnić się, że przedłużacz jest cał- kowicie rozwinięty i że napięcie od- powiada parametrom napięciowym urządzenia. Bezpiecznik wyzwala się podczas rozruchu lub pracy. Użyto niewłaściwego typu bezpiecz- nika. Upewnić się, że używany jest bez- piecznik zwłoczny o klasie „C” lub „K”. Urządzenie nie zatrzymuje się. Urządzenie jest uszkodzone. Odłączyć wtyczkę zasilania i skon- taktować się z autoryzowanym punk- tem serwisowym. Produkt staje się zbyt gorący. Przepływ powietrza jest niewystar- czający. Oczyścić wloty powietrza. Produkt nie pracuje płynnie. Układ jest zapowietrzony. Odpowietrzyć układ. Ciśnienie wody nie jest odpowiednie. Wąż jest zagięty Sprawdzić, czy węże nie są zagięte. Przełącznik zasilania jest w pozycji (0). Ustawić przełącznik zasilania w po- zycji (I). Przepływ wody nie jest wystarczają- cy. Upewnić się, że produkt jest prawid- łowo podłączony do źródła wody. Upewnić się, że przepływ wody jest wystarczający. Filtr wody jest niedrożny. Wyczyścić filtr wody. Układ jest zapowietrzony. Odpowietrzyć układ. Nieprawidłowe akcesorium. Upewnić się, że jest używane prawid- łowe akcesorium. Nie można wyciągnąć węża wysoko- ciśnieniowego wody. Bęben węża jest zablokowany. Zdjąć osłonę bębna węża i usunąć przyczynę zablokowania. Oczyścić bęben węża. 324 1855 - 006 - 21.10.2022Transport, przechowywanie i utylizacja Transportowanie

• Przed transportem urządzenia należy odłączyć wtyczkę zasilania od źródła zasilania.

• Przed transportem urządzenia należy odłączyć urządzenie od źródła wody.

• Na czas transportu ustawić urządzenie poziomo.

• Zamocować urządzenie na czas transportu tak, aby było unieruchomione. Przechowywanie

• Przed włożeniem urządzenia do miejsca przechowywania należy spuścić całą wodę z urządzenia, węża wysokociśnieniowego wody i akcesoriów.

• Przygotować urządzenie do przechowywania. Patrz Przygotowanie urządzenia do przechowywania na stronie 325

• Przechowywać urządzenie w suchym miejscu, nie narażonym na przymrozki. Przygotowanie urządzenia do przechowywania

1. Wyłączyć urządzenie i odłączyć przewód zasilający

od źródła zasilania.

2. Odłączyć urządzenie od źródła wody. Patrz

Odłączanie urządzenie od źródła wody na stronie

3. Upewnić się, że wszystkie akcesoria są suche.

4. Umieścić uchwyt spryskiwacza, lancę natryskową

i dysze w ich zaczepach do mocowania.

5. Odłączyć wąż wysokociśnieniowy wody od uchwytu

spryskiwacza i nawinąć wąż wysokociśnieniowy wody na bęben węża. (Rys. 26)

6. Umieścić przewód zasilający w zaczepie do

mocowania i założyć pasek. (Rys. 55)

7. Złożyć uchwyt transportowy. Patrz

Rozkładanie i składanie uchwytu transportowego na stronie 319

Utylizacja Produkty Husqvarna nie stanowią odpadów komunalnych i należy je utylizować jedynie w sposób podany w tej instrukcji.

• Należy przestrzegać lokalnych wymogów dotyczących utylizacji oraz wszystkich innych obowiązujących przepisów.

• Produkt i opakowanie należy poddawać recyklingowi we właściwym punkcie.

• Aby uzyskać więcej informacji na temat recyklingu i utylizacji produktu, należy skontaktować się z lokalnym dealerem Husqvarna. Dane techniczne PW 240 Silnik i pompa Typ Silnik AC Moc, W 1800 Zakres napięcia, V 220–240 Częstotliwość, Hz 50 Prąd znamionowy, A 7 Maks. przepływ wody, l/min 7,7 Maks. ciśnienie wody na wylocie, bar/MPa 140/14 Maks. ciśnienie wody na wlocie, bar/MPa 10/1 Maks. temperatura wody na wlocie, °C/°F. 40/104 Maks. temperatura wody na wlocie (w trybie ssania), °C/°F. 20/68 Stopień ochrony IP IPX5 1855 - 006 - 21.10.2022 325PW 240 Klasa bezpieczeństwa Klasa II Smarowanie Typ smaru do smarowania o-ringów Unisilkon L250 / smar silikonowy Gardena / smar do o-ringów Dow corning

M 55 Waga Masa, kg 9,5 Poziom hałasu

Zmierzony poziom mocy akustycznej, w dB(A) 89 Poziom głośności, gwarantowana moc akustyczna L

dB(A) 92 Poziomy głośności

Równoważny poziom ciśnienia akustycznego przy uchu operatora, dB(A) 76 Poziomy drgań

Dłoń/ramię (ze standardową dyszą) m/s

2,5 Równoważny poziom drgań

Dłoń/ramię (ze standardową dyszą) m/s

0,9 Akcesoria Zatwierdzone akcesoria Zatwierdzone akcesoria Nr art. Środek do czyszczenia powierzchni SC 300 590 65 79-01 Pianownica FS 300 590 66 04-01 Wąż do czyszczenia rur, 15m 590 66 10-01 Filtr wody 590 65 93-01 Zawór zwrotny 590 65 95-01

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą Rady 2000/14/WE.

Równoważny poziom ciśnienia akustycznego, zgodny z ISO 22868, obliczany jest jako całkowita, czasowo wyważona energia dla różnych poziomów dźwięku w różnych warunkach pracy. Typowe rozproszenie statys- tyczne dla równoważnego poziomu ciśnienia akustycznego to odchylenie standardowe o wartości 1 dB (A).

Poziom wibracji zgodnie z normą EN 60745-2-13. Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1 m/s

. Deklarowane dane z pomiarów drgań w przypadku, gdy maszyna wyposażona jest prowadnicę o zalecanej długości oraz w zalecany typ łańcucha. Jeśli maszyna wyposażona jest w prowadnicę o innej długości, poziom wibracji może się wahać w granicach ± 1,5 m/s

Równoważny poziom drgań został zmierzony i obliczony jak dla pilarek zasilanych silnikami spalinowymi. Liczby te podane są w celu porównania danych dotyczących drgań niezależnie od rodzaju silnika zgodnie z normą ISO 22867:2011. 326 1855 - 006 - 21.10.2022Zatwierdzone akcesoria Nr art. Wąż ssący 590 65 97-01 Zestaw do pojazdów 590 66 07-01 Zestaw szczotek obrotowych 590 66 06-01 Kątowa lanca natryskowa 590 66 11-01 Dysza ssąca do wody 590 66 05-01 Przewód przedłużający, 8m 590 66 08-01 1855 - 006 - 21.10.2022 327Deklaracja zgodności Deklaracja zgodności UE My, Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel: +46-36-146500, deklarujemy z pełną odpowiedzialnością, że produkt: Opis Myjka ciśnieniowa Marka Husqvarna Typ/model PW 240 Identyfikacja Numery seryjne z roku 2022 i nowsze spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE: Przepis Opis 2006/42/WE „w sprawie maszyn” 2014/30/UE „w sprawie kompatybilności elektromagnetycznej” 2000/14/WE „dotycząca emisji hałasu do środowiska” 2011/65/UE „dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym” oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 325

Huskvarna, 2022-12-12 Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną
