MANUAL DE UTILIZARE PW 240 HUSQVARNA

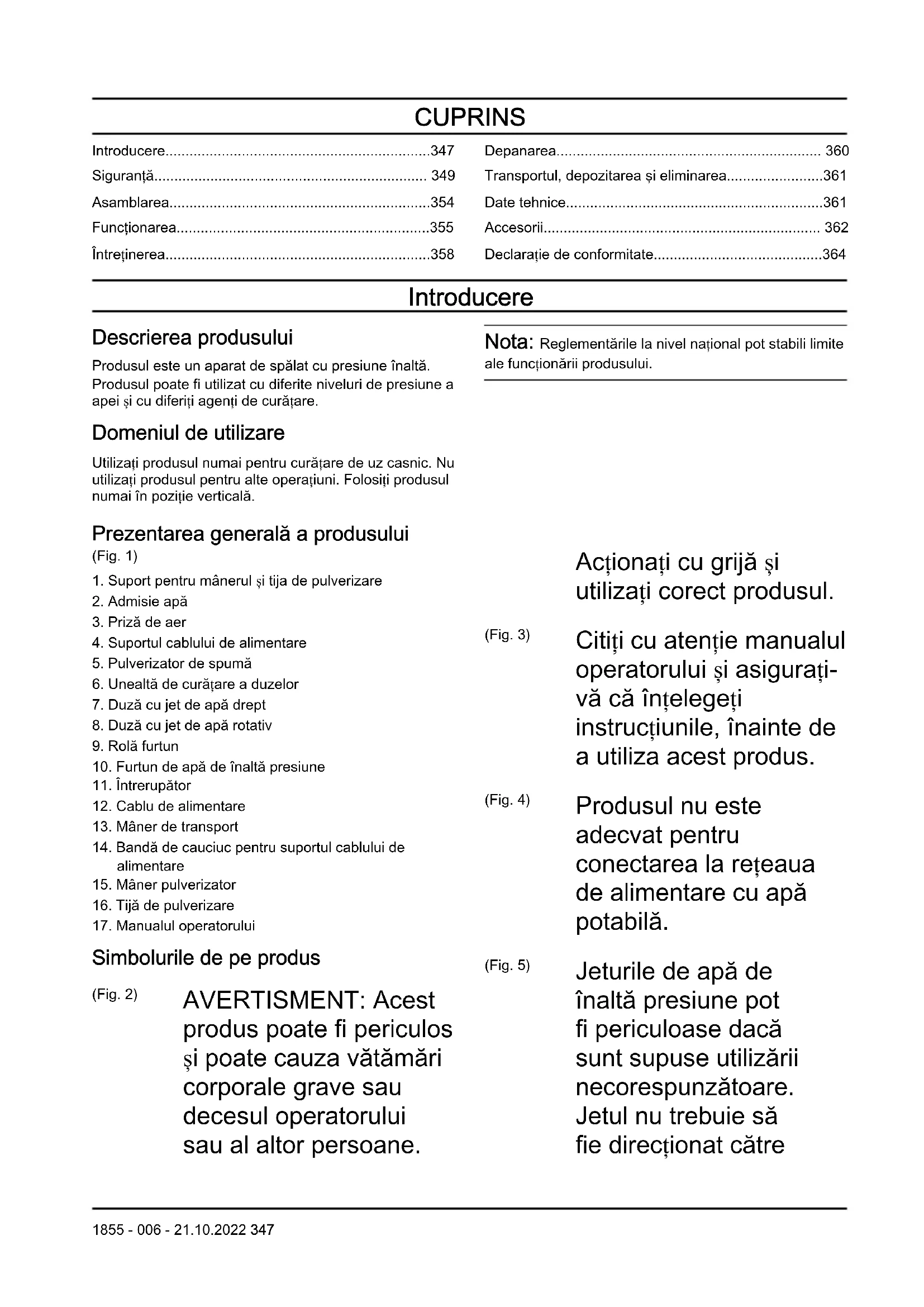

• Introducere p. 347
• Siguranţă p. 349
• Asamblarea p. 354
• Funcţionarea p. 355
• Întreținerea p. 358
• Depanarea p. 360
• Transportul, depozitarea şi eliminarea p. 361
• Date tehnice p. 361
• Accesorii p. 362
• Declarație de conformitate Introducere Descrierea produsului Produsul este un aparat de spălat cu presiune înaltă. Produsul poate fi utilizat cu diferite niveluri de presiune a apei și cu diferiți agenți de curățare. Domeniul de utilizare Utilizați produsul numai pentru curățare de uz casnic. Nu utilizați produsul pentru alte operațiuni. Folosiți produsul numai în poziție verticală. Nota: Reglementările la nivel național pot stabili limite ale funcționării produsului. Prezentarea generală a produsului (Fig. 1) p. 364

1. Suport pentru mânerul și tija de pulverizare

4. Suportul cablului de alimentare

5. Pulverizator de spumă

6. Unealtă de curățare a duzelor

7. Duză cu jet de apă drept

8. Duză cu jet de apă rotativ

10. Furtun de apă de înaltă presiune

14. Bandă de cauciuc pentru suportul cablului de

17. Manualul operatorului

Simbolurile de pe produs (Fig. 2) AVERTISMENT: Acest produs poate fi periculos și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Acționați cu grijă și utilizați corect produsul. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați- vă că înțelegeți instrucțiunile, înainte de a utiliza acest produs. (Fig. 4) Produsul nu este adecvat pentru conectarea la rețeaua de alimentare cu apă potabilă. (Fig. 5) Jeturile de apă de înaltă presiune pot fi periculoase dacă sunt supuse utilizării necorespunzătoare. Jetul nu trebuie să fie direcționat către 1855 - 006 - 21.10.2022 347persoane, echipamente electrice sau către produs. (Fig. 6) Marcaj privind mediului înconjurător. Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați-l la o unitate de eliminare autorizată pentru echipamente electrice și electronice. (Fig. 7) Unealtă clasa II. (Fig. 8) Produsul este conform cu directivele CE aplicabile. (Fig. 9) Produsul este conform cu directivele Uniunii Vamale Euroasiatice aplicabile. (Fig. 10) Produsul este conform cu directivele UkrSEPRO aplicabile. (Fig. 11) Produsul este conform cu directivele RCM aplicabile. Se aplică numai pentru AU/NZ. (Fig. 12) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentele privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 361

pe etichetă. (Fig. 13) Protejat împotriva fluxului de apă de joasă presiune din orice unghi. (Fig. 14) A se feri de îngheț. (Fig. 15) Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit. Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

1855 - 006 - 21.10.2022Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați- vă agentului de service Husqvarna înainte de a continua.

Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și autocolantele.

Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului.

Acest produs poate fi folosit de persoane cu capacități fizice, 1855 - 006 - 21.10.2022 349senzoriale sau mintale reduse dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.

Acest produs poate fi operat de persoane care nu au experiența sau cunoștințele necesare dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.

Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acest lucru vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

Nu utilizați produsul dacă este defect.

Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Nu utilizați produsul în cazul în care cablul de alimentare, furtunul de înaltă presiune, dispozitivul de blocare a declanșatorului sau mânerul pulverizator sunt deteriorate.

Efectuați o verificare pentru depistarea deteriorărilor înainte de a utiliza produsul. Nu folosiți produsul dacă există componente deteriorate sau lipsă.

Țineți strâns mânerul pulverizator cu ambele mâini. Când apăsați pe declanșator, apare o forță de recul.

Aveți grijă când utilizați produsul. Presiunea ridicată furnizată de produs este periculoasă și poate cauza vătămări corporale.

Nu îndreptați jetul în direcția dumneavoastră, a persoanelor sau a animalelor din jur.

Nu îndreptați jetul în direcția dvs. sau a altor persoane pentru a curăța încălțămintea.

Nu îndreptați jetul în direcția echipamentelor electrice sau a produsului în sine.

Utilizați echipament individual de protecție omologat atunci când folosiți produsul. Consultați Echipament de protec

ie personală la pagina

1855 - 006 - 21.10.2022• Nu utilizați produsul în apropierea persoanelor, cu excepția cazului în care acestea poartă echipament de protecție.

Dacă utilizați un agent de curățare, urmați instrucțiunile de siguranță pentru agentul de curățare în cauză.

Utilizați numai agenți de curățare Husqvarna.

Utilizați presiunea apei și agenții de curățare corespunzători și utilizați produsul numai pentru sarcinile indicate în acest manual. Dacă utilizați o presiune a apei sau un agent de curățare necorespunzători, sau utilizați produsul pentru alte sarcini decât cele specificate în acest manual, acest lucru poate cauza deteriorarea produsului, a suprafețelor, a materialelor sau a altor dispozitive. Husqvarna nu își asumă răspunderea pentru daunele cauzate de utilizarea incorectă.

Nu se recomandă conectarea produsului la rețeaua de alimentare cu apă potabilă. Dacă trebuie să conectați produsul la rețeaua de alimentare cu apă potabilă, respectați reglementările locale și naționale. Utilizați o supapă de sens (nu este inclusă), dacă este necesar. Apa care a curs printr-o supapă de sens este considerată nepotabilă.

Nu pulverizați pe lichide inflamabile. Risc de explozie.

Nu permiteți copiilor să utilizeze produsul.

Nu permiteți copiilor să se joace cu produsul.

Nu permiteți persoanelor să opereze produsul fără instruire.

Utilizați numai accesorii și piese de schimb aprobate de Husqvarna.

Asigurați-vă că legătura electrică este realizată de un electrician autorizat și că este în conformitate cu IEC 60364-1.

Utilizați un dispozitiv de curent rezidual care oprește electricitatea dacă scurgerea de curent este mai mare de 30 mA timp de 30 ms. Dacă nu aveți un dispozitiv de curent rezidual, utilizați un dispozitiv cu circuit de împământare.

Utilizați siguranțe de pornire/ întârziere a motorului cu caracteristicile C sau D, în conformitate cu IEC 898-1 sau IEC947-2 sau cu 1855 - 006 - 21.10.2022 351standardele corespunzătoare în afara IEC.

Nu sunt necesare acțiuni pentru ajustarea produselor marcate cu tensiune și frecvență duble.

Dacă este necesar să utilizați un cablu prelungitor, asigurați-vă că acesta este corespunzător pentru utilizarea în exterior. Asigurați-vă că priza se află la o distanță minimă de 60 mm față de sol. Conexiunea trebuie păstrată întotdeauna uscată.

Puneți comutatorul de alimentare în poziția oprit (0), deconectați fișa de alimentare și cuplați dispozitivul de blocare a întrerupătorului înainte de a vă îndepărta de produs.

Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a schimba accesoriul.

Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a curăța produsul sau de a efectua lucrări de întreținere asupra produsului.

Nu utilizați produsul în medii în care temperatura ambiantă este mai mică de 0 °C.

Nu porniți un produs înghețat.

Nu operați produsul în spații închise.

Nu puneți obiecte pe produs în timpul funcționării acestuia.

Nu beți apa care a fost utilizată în produs.

Nu utilizați produsul în apropierea ferestrelor deschise.

Fiți atenți la obiectele azvârlite. Pietrele și obiectele desprinse pot fi aruncate în ochi, cauzând orbire sau vătămare gravă.

Dacă produsul nu funcționează corect, consultați Program de depanare la pagina 360

Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Echipamentul individual de protecție nu poate elimina complet riscul de rănire, însă poate reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

Utilizați întotdeauna ghete sau pantofi pentru regim greu

1855 - 006 - 21.10.2022de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

Utilizați îmbrăcăminte de protecție.

Utilizați un sistem omologat de protecție a auzului.

Utilizați ochelari de protecție.

Utilizați protecție respiratorie clasa FFP2 sau un produs echivalent dacă utilizați produsul în medii în care se pot forma aerosoli periculoși. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Nu utilizați un produs cu dispozitive de siguranță deteriorate.

Nu demontați și nu aduceți modificări la dispozitivele de siguranță.

Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Dispozitiv de blocare întrerupător Dispozitivul de blocare a întrerupătorului (A) este conceput pentru prevenirea operării accidentale a întrerupătorului (B). Atunci când dispozitivul de blocare a întrerupătorului este în poziția blocat, întrerupătorul nu poate fi împins înăuntru. (Fig. 16) Întrerupător Produsul pornește atunci când întrerupătorul este apăsat. Produsul se oprește când întrerupătorul este eliberat. Protecție termică Produsul dispune de o protecție termică automată. Dacă produsul devine prea fierbinte, protecția termică va opri alimentarea cu energie a produsului. Dacă protecția termică a oprit alimentarea, așteptați până când produsul se răcește. Protecția termică se va reseta automat atunci când produsul este suficient de rece. Supapă de siguranță hidraulică Produsul are o supapă de siguranță hidraulică integrată, care previne acumularea unei presiuni prea mari în sistem. 1855 - 006 - 21.10.2022 353Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos. ATENŢIE: După o perioadă îndelungată de neutilizare, efectuați întotdeauna lucrări de întreținere înainte de a porni produsul.

Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

Efectuați procedurile de întreținere descrise în acest manual.

Utilizați numai piesele de schimb originale, recomandate de Husqvarna. Furtunurile de apă de înaltă presiune, fitingurile și cuplajele sunt importante pentru siguranță când operați produsul. Folosiți numai furtunuri, fitinguri și cuplaje recomandate de producător.

Nu reparați produsul. Discutați cu un agent de service Husqvarna.

Discutați cu un agent de service Husqvarna dacă ștecherul de alimentare sau cablul de alimentare sunt deteriorate.

Nu permiteți copiilor să curețe sau să realizeze lucrări de întreținere asupra produsului. Asamblarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului. Pentru a instala adaptorul pentru furtunul de grădină

1. Scoateți capacul de transport de pe orificiul de

intrare a apei și aruncați-l. (Fig. 17)

2. Instalați adaptorul pentru furtunul de grădină pe

orificiul de intrare a apei. (Fig. 18) ATENŢIE: Asigurați-vă că instalați adaptorul pentru furtunul de grădină direct pe orificiul de intrare a apei. Dacă adaptorul pentru furtunul de grădină nu este instalat drept, acesta poate cauza deteriorarea filetelor și pot apărea scurgeri.

3. Strângeți complet adaptorul pentru furtunul de

grădină. 354 1855 - 006 - 21.10.20224. Demontați adaptorul furtunului de grădină în ordinea inversă a operațiunilor. Pentru a instala suportul pentru picioare și suportul pentru mânerul pulverizator și tija de pulverizare

1. Puneți suportul pentru picioare (A) pe poziție și

montați șurubul (B). (Fig. 19)

2. Puneți suportul (C) pe poziție și montați cele 2

șuruburi (D). Nota: Șurubul inferior de pe suport susține și suportul pentru picioare. Asigurați-vă că aliniați orificiul de pe suportul pentru picioare la șurubul inferior. Montarea roților Nota: Înainte de această procedură, asigurați-vă că suportul pentru picioare și suportul mânerului pulverizator și a tijei de pulverizare sunt montate. Consultați Pentru a instala suportul pentru picioare

suportul pentru mânerul pulverizator

• Puneți ansamblul roților pe poziție și montați cele 2 șuruburi. (Fig. 20) Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Nota: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare. Plierea și deplierea mânerului de transport

• Pentru a plia și deplia mânerul de transport, apăsați pe butoanele din stânga și din dreapta și trageți de mânerul de transport. (Fig. 21)

• Pentru a plia mânerul de transport, apăsați pe butoanele din stânga și din dreapta și împingeți mânerul de transport. (Fig. 22) Pentru instalarea mânerului pulverizator

1. Scoateți furtunul de apă de înaltă presiune. (Fig. 23)

2. Țineți strâns mânerul pulverizator cu o mână și

împingeți furtunul de apă de înaltă presiune în racordul rapid de pe mânerul pulverizator. (Fig. 24) Pentru a demonta mânerul pulverizator

1. Împingeți clapeta în direcția mufei rapide de pe

mânerul pulverizator și trageți în afară furtunul de apă de înaltă presiune. (Fig. 25)

2. Rotiți tamburul furtunului până la rularea completă a

furtunului de apă de înaltă presiune. (Fig. 26) Pentru a instala tija de stropire

1. Țineți mânerul pulverizator cu o mână și împingeți

cuplajul de pe tija de pulverizare în mânerul pulverizator. (Fig. 27)

2. Rotiți tija de pulverizare în sens orar și eliberați tija

de pulverizare. Tija de pulverizare se blochează în poziție. Pentru a demonta tija de pulverizare

1. Împingeți tija de pulverizare și rotiți-o în sens

2. Scoateți tija de pulverizare de pe mânerul

pulverizator. Montarea și demontarea unei duze Produsul este livrat cu 2 duze: 1 duză cu jet de apă drept (identificată cu „duză delicată”) și 1 duză dură cu jet de apă rotativ (identificată cu „duză dură”). Duza cu jet de apă drept poate fi utilizată pentru curățarea suprafețelor sensibile, de exemplu a vehiculelor. Duza poate fi utilizată pentru a curăța suprafețe care nu sunt sensibile, de exemplu căi de acces. (Fig. 29) 1855 - 006 - 21.10.2022 355ATENŢIE: Nu utilizați duza cu jet de apă rotativ pe suprafețe sensibile, de exemplu, pe suprafețe vopsite pe un vehicul. Jetul de apă rotativ poate cauza deteriorarea suprafeței.

• Pentru a instala o duză, țineți tija de pulverizare cu o mână și împingeți duza până când se fixează în poziție. (Fig. 30)

• Pentru a demonta o duză, împingeți clapeta de pe tija de pulverizare și trageți duza afară din tija de pulverizare. (Fig. 31) Reglarea presiunii jetului de apă Duza cu jet de apă drept are presiune reglabilă.

• Pentru a mări presiunea jetului de apă, rotiți duza în sens orar. (Fig. 32)

• Pentru a reduce presiunea jetului de apă, rotiți duza în sens antiorar. (Fig. 33) Pentru a utiliza produsul

1. Conectați produsul la o sursă de apă. Consultați

Conectarea produsului la o sursă de apă la pagina

2. Purjați sistemul. Consultați

Purjarea sistemului la pagina 357

3. Porniți produsul. Consultați

Pornirea produsului la pagina 357

Conectarea produsului la o sursă de apă Produsul poate fi utilizat cu apă de la rețeaua de apă sau de la o sursă de apă deschisă, de exemplu un lac sau un butoi de apă.

• Pentru a conecta produsul la rețeaua de alimentare cu apă, consultați Conectarea produsului la re

eaua de apă la pagina 356

• Pentru a conecta produsul la o sursă de apă deschisă, consultați Conectarea produsului la o sursă de apă deschisă la pagina 356

Conectarea produsului la rețeaua de apă

1. Montați adaptorul furtunului de grădină la racordul

de intrare a apei de pe produs. Consultați Pentru a instala adaptorul pentru furtunul de grădină la pagina

2. Conectați furtunul de grădină la sursa de alimentare

cu apă. Utilizați un furtun de grădină de ½ inch, cu lungimea de 10–25 m. (Fig. 34) ATENŢIE: Presiunea apei din rețeaua de alimentare cu apă nu trebuie să depășească 1 MPa (10 bar). ATENŢIE: Temperatura apei din rețeaua de alimentare cu apă nu trebuie să depășească 40 °C.

3. Deschideți robinetul de la rețeaua de alimentare cu

apă și asigurați-vă că apa poate curge liber din furtunul de grădină. (Fig. 35)

4. Închideți robinetul de la rețeaua de alimentare cu

5. Conectați furtunul de grădină la racordul de intrare a

apei de pe produs. (Fig. 36)

6. Conectați fișa de alimentare la priza electrică.

7. Deschideți robinetul de la rețeaua de alimentare cu

8. Purjați sistemul înainte de a utiliza produsul.

Consultați Purjarea sistemului la pagina 357

Conectarea produsului la o sursă de apă deschisă Produsul poate fi utilizat cu apă dintr-o sursă de apă deschisă, de exemplu un lac sau un butoi de apă. Utilizați un furtun de aspirație de ½ inch (nu este inclus) cu lungimea maximă de 3 m. (Fig. 37) ATENŢIE: Temperatura apei din sursa de apă nu trebuie să depășească 20 °C. ATENŢIE: Produsul nu trebuie să fie la mai mult de 0,5 m deasupra sursei de apă.

1. Dacă este instalat adaptorul pentru furtunul de

grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 38) ATENŢIE: Nu scoateți filtrul de apă din orificiul de intrare a apei.

2. Conectați un furtun de aspirație (nu este inclus) la

orificiul de admisie a apei de pe produs. (Fig. 39)

3. Introduceți furtunul de aspirație în sursa de apă și

asigurați-vă că filtrul este complet scufundat. ATENŢIE: Nu utilizați un furtun de aspirație fără filtru.

4. Împingeți clapeta în direcția mufei rapide de pe

mânerul pulverizator și trageți în afară furtunul de apă de înaltă presiune. (Fig. 25)

5. Conectați fișa de alimentare la o sursă de

6. Rotiți comutatorul de alimentare în poziția PORNIT

(I) și lăsați produsul să funcționeze timp de 2 minute.

1855 - 006 - 21.10.20227. Rotiți comutatorul în poziția oprit (0).

8. Țineți strâns mânerul pulverizator cu o mână și

împingeți furtunul de înaltă presiune în racordul rapid de pe mânerul pulverizator. (Fig. 24)

9. Purjați sistemul înainte de a utiliza produsul.

Consultați Purjarea sistemului la pagina 357

Purjarea sistemului ATENŢIE: Asigurați-vă că întrerupătorul este în poziția oprit (0) înainte de a purja sistemul.

1. Conectați produsul la o sursă de apă. Consultați

Conectarea produsului la o sursă de apă la pagina

2. Instalați tija de pulverizare pe pistolul pulverizator.

Consultați Pentru a instala tija de stropire la pagina

3. Deconectați dispozitivul de blocare a

întrerupătorului. Consultați Pentru a cupla

i decupla dispozitivul de blocare a întrerupătorului la pagina

4. Apăsați întrerupătorul și mențineți-l apăsat până

când iese apă din duza de pe tija de pulverizare. (Fig. 40) Pentru a deconecta produsul de la sursa de alimentare

1. Rotiți comutatorul în poziția oprit (0).

2. Dacă produsul este conectat la rețeaua de

alimentare cu apă, închideți robinetul de la rețeaua de alimentare cu apă.

3. Dacă produsul este conectat la rețeaua de

alimentare cu apă, deconectați furtunul de grădină de la rețeaua de alimentare cu apă. (Fig. 41)

4. Dacă produsul este conectat la o sursă de apă

deschisă, scoateți furtunul de sucțiune de la sursa de apă.

5. Apăsați întrerupătorul și mențineți-l apăsat până

când nu iese apă din duză.

6. Deconectați furtunul de grădină de la admisia de apă

de pe produs. (Fig. 42) Nota: Dacă produsul este conectat la o sursă de apă deschisă, deconectați furtunul de sucțiune.

7. Împingeți clapeta în direcția mufei rapide de pe

mânerul pulverizator și trageți în afară furtunul de apă de înaltă presiune. (Fig. 25)

8. Puneți întrerupătorul în poziția pornit (I). Lăsați

produsul să funcționeze până când nu iese apă din furtunul de înaltă presiune.

9. Rotiți comutatorul în poziția oprit (0).

10. Lăsați mânerul pulverizator, tija de pulverizare și

duzele să se usuce înainte de a depozita produsul. Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului

• Pentru a cupla dispozitivul de blocare a întrerupătorului, apăsați butonul în poziția blocată. (Fig. 43)

• Pentru a decupla dispozitivul de deblocare a întrerupătorului, apăsați butonul în poziția deblocată. Pornirea produsului

1. Conectați produsul la o sursă de apă. Consultați

Conectarea produsului la o sursă de apă la pagina

2. Conectați fișa de alimentare la o sursă de

3. Puneți întrerupătorul în poziția pornit (I). (Fig. 44)

4. Deconectați dispozitivul de blocare a

întrerupătorului. Consultați Pentru a cupla

i decupla dispozitivul de blocare a întrerupătorului la pagina

5. Apăsați întrerupătorul de pe mânerul pulverizator.

Nota: Produsul se oprește automat la eliberarea întrerupătorului. Oprirea produsului Nota: Produsul se oprește automat la eliberarea întrerupătorului.

1. Eliberați întrerupătorul de pe mânerul pulverizator.

2. Cuplați dispozitivul de blocare a întrerupătorului.

Consultați Pentru a cupla

i decupla dispozitivul de blocare a întrerupătorului la pagina 357

3. Rotiți comutatorul în poziția oprit (0). (Fig. 45)

4. Deconectați fișa de alimentare de la priza electrică.

5. Deconectați produsul de la sursa de apă. Consultați

Nota: Deconectați întotdeauna produsul de la sursa de apă dacă vă îndepărtați de produs mai mult de 5 minute. Pentru a utiliza pulverizatorul cu spumă

1. Scoateți pulverizatorul din spumă din suport. (Fig.

2. Umpleți recipientul pulverizatorului cu spumă cu

agent de curățare. ATENŢIE: Utilizați numai agenți de curățare recomandați de Husqvarna. 1855 - 006 - 21.10.2022 3573. Împingeți conexiunea rapidă a pulverizatorului cu spumă în conexiunea rapidă de pe tija de stropire până când se blochează în poziție. (Fig. 47) Nota: Flanșa de pe pulverizatorul cu spumă trebuie să se alinieze cu canelura din tija de pulverizare.

4. Conectați produsul la o sursă de apă. Consultați

Conectarea produsului la o sursă de apă la pagina

5. Porniți produsul. Consultați

Pornirea produsului la pagina 357

Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Pentru informații mai detaliate, consultați www.husqvarna.com. Program de întreținere Întreținere Înainte de utilizare După utili- zare Efectuați o inspecție generală. Consultați Pentru a efectua o inspec

ie generală la pagina

Curățați produsul. Consultați Cură

area produsului la pagina 358 . X Curățați tija de pulverizare și duzele. Consultați Pentru a cură

Curățați filtrul de apă. Înlocuiți filtrul de apă dacă este deteriorat. Consultați Cură

area filtrului de apă la pagina 359

Lubrifiați garniturile inelare de pe cuplaje. Consultați Pentru a lubrifia inelele de etan

are de pe cuplaje la pagina 359

Pentru a efectua o inspecție generală AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

• Asigurați-vă că șuruburile și piulițele produsului sunt strânse.

• Asigurați-vă că niciun cablu de pe produs nu este într-o poziție în care să poată fi deteriorat.

• Verificați furtunul de înaltă presiune pentru uzură și deteriorare. AVERTISMENT: Nu utilizați produsul dacă furtunul de înaltă presiune este uzat sau deteriorat. Curățarea produsului AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de 358 1855 - 006 - 21.10.2022a efectua lucrări de întreținere asupra produsului.

• Curățați piesele externe cu o lavetă uscată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Păstrați orificiile de admisie a aerului curate pentru a vă asigura că produsul are întotdeauna o temperatură suficient de redusă. Pentru a curăța tija de pulverizare și duzele AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Dacă o duză este instalată pe tija de pulverizare,

îndepărtați-o de pe tija de pulverizare. Consultați Montarea

2. Curățați duzele, cuplajul de pe tija de pulverizare și

cuplajul de pe mânerul pulverizator cu apă și săpun. (Fig. 48)

3. Dacă există blocaje în duze, îndepărtați-le cu

ajutorul instrumentului de curățare. (Fig. 49) Curățarea filtrului de apă AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Dacă este instalat adaptorul pentru furtunul de

grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 38)

2. Scoateți filtrul de apă. Utilizați un clește. (Fig. 50)

3. Verificați dacă filtrul de apă este deteriorat. Înlocuiți

filtrul de apă dacă este deteriorat. (Fig. 51)

ți filtrul de apă cu apă curată. (Fig. 52) Pentru a lubrifia inelele de etanșare de pe cuplaje AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Scoateți tija de pulverizare de pe mânerul

pulverizator și mânerul pulverizator de pe furtunul de înaltă presiune. Consultați Pentru a instala tija de stropire la pagina 355

Pentru instalarea mânerului pulverizator la pagina 355

2. Lubrifiați cu vaselină inelele de etanșare de pe

adaptorul furtunului de grădină, tija de pulverizare și furtunul de înaltă presiune. Consultați Date tehnice la pagina 361 pentru tipul corect de lubrifiant. (Fig. 53) Demontarea și montarea capacului tamburului pentru furtun AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului. ATENŢIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului. Capacul tamburului pentru furtun este fixat cu 3 elemente de blocare.

1. Apăsați cele 3 elemente de blocare și scoateți cu

grijă capacul tamburului pentru furtun. (Fig. 54)

2. Pentru a monta capacul tamburului pentru furtun,

împingeți-l cu atenție până la blocarea pe poziție. 1855 - 006 - 21.10.2022 359Depanarea Program de depanare Problemă Cauza posibilă Soluție Produsul nu pornește. Fișa de alimentare nu este conectată la o priză electrică. Conectați fișa de alimentare la o priză electrică Întrerupătorul este în poziția oprit (0). Puneți întrerupătorul în poziția pornit (I). Prin priza electrică nu circulă curent. Discutați cu un electrician autorizat. Cablul de alimentare este deteriorat sau defect. Discutați cu un agent de service au- torizat. Protecția termică a oprit alimentarea. Așteptați până când produsul se ră- cește înainte de a folosi produsul din nou. Se utilizează un tip incorect de cablu prelungitor. Asigurați-vă că ați desfășurat complet cablul prelungitor și că alimentarea cu tensiune corespunde tensiunii pro- dusului. Siguranța se arde în timpul pornirii sau funcționării. Este utilizat un tip incorect de sigu- ranță. Asigurați-vă că utilizați o siguranță temporizată, din clasa „C” sau „K”. Produsul nu se oprește. Produsul este defect. Deconectați fișa de alimentare și dis- cutați cu un agent de service autori- zat. Produsul devine prea fierbinte. Debitul de aer nu este suficient. Curățați prizele de aer. Produsul nu funcționează uniform. Există aer în sistem. Purjați sistemul. Presiunea apei este nesatisfăcătoa- re. Furtunul este îndoit Asigurați-vă că furtunul nu este în- doit. Întrerupătorul este în poziția oprit (0). Puneți întrerupătorul în poziția pornit (I). Debitul de apă nu este suficient. Asigurați-vă că produsul este conec- tat corespunzător la sursa de apă. Asigurați-vă că există un debit de apă suficient. Filtrul de apă este înfundat. Curățați filtrul de apă. Există aer în sistem. Purjați sistemul. Accesoriul nu este corespunzător. Asigurați-vă că utilizați accesoriul co- respunzător. Furtunul de apă de înaltă presiune nu poate fi scos. Tamburul pentru furtun este blocat. Îndepărtați capacul tamburului pentru furtun și eliminați blocajul. Curățați tamburul pentru furtun. 360 1855 - 006 - 21.10.2022Transportul, depozitarea şi eliminarea Transport

• Deconectați ștecherul de alimentare de la priza electrică înainte de transportarea produsului.

• Deconectați produsul de la sursa de apă înainte de transportarea produsului.

• Așezați produsul în poziție orizontală în timpul transportului.

• Pentru a împiedica deplasarea, fixați bine produsul în timpul transportului. Depozitarea

• Scurgeți toată apa din produs, furtunul de apă de înaltă presiune și accesorii înainte de a depozita produsul.

• Pregătiți produsul pentru depozitare. Consultați Pentru a pregăti produsul pentru depozitare la pagina 361

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Pentru a pregăti produsul pentru depozitare

1. Opriți produsul și deconectați cablul de alimentare de

2. Deconectați produsul de la sursa de apă. Consultați

3. Asigurați-vă că toate accesoriile sunt uscate.

4. Puneți mânerul pulverizator, tija de pulverizare și

duzele în suporturile lor.

5. Deconectați furtunul de apă de înaltă presiune de la

mânerul pulverizator și înfășurați furtunul de apă de înaltă presiune pe tambur. (Fig. 26)

6. Puneți cablul de alimentare în suport și atașați

7. Pliați mânerul de transport. Consultați

deplierea mânerului de transport la pagina 355

Dezafectarea Produsele Husqvarna nu sunt deșeuri menajere și trebuie aruncate doar în conformitate cu instrucțiunile din acest manual.

• Respectați cerințele locale de eliminare la deșeuri și reglementările aplicabile.

• Reciclați produsul și ambalajul la o locație de eliminare aprobată.

• Contactați distribuitorul Husqvarna local pentru mai multe informații despre modul de reciclare și eliminare a produsului. Date tehnice PW 240 Motor și pompă Tip Motor seria AC Putere, W 1800 Interval tensiune, V 220–240 Frecvență, Hz 50 Curent nominal, A 7 Debit de apă maxim, l/min 7,7 Presiune de ieșire maximă apă, bar/ MPa 140/14 Presiune de intrare maximă apă, bar/ MPa 10/1 Temperatură maximă de intrare a apei, °C/°F 40/104 Temperatura maximă de intrare a apei (în modul de aspirare), °C/°F 20/68 Clasificare IP IPX5 Clasă de siguranță Clasa II 1855 - 006 - 21.10.2022 361PW 240 Lubrifierea Tip de vaselină pentru lubrifierea inelelor de etanșare Lubrifiant Unisilkon L250 / Vaselină siliconică Gardena / Lubrifiant pentru inel de etanșare Dow Corning

Nivel de putere acustică, măsurat dB(A) 89 Nivel de putere acustică, garantat L

Nivelul de presiune echivalentă a sunetului la urechea operatorului, dB(A) 76 Niveluri de vibrații

Mână/braț (cu duză standard) m/s

2,5 Nivelul de vibrații echivalent

Mână/braț (cu duză standard) m/s

0,9 Accesorii Accesorii aprobate Accesorii aprobate Art. nr. Agent de curățare pentru suprafețe SC 300 590 65 79-01 Pulverizator spumă FS 300 590 66 04-01 Furtun de curățare a conductelor, 15 m 590 66 10-01 Filtrul de apă 590 65 93-01 Supapă de sens 590 65 95-01 Furtun de sucțiune 590 65 97-01

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Nivelul echivalent de presiune a sunetului, conform ISO 22868, este calculat ca și totalul energiei măsurate în timpul unei ore pentru diferite niveluri de presiune a sunetului în diferite condiții de lucru. Dispersia statistică tipică pentru nivelul echivalent de presiune a zgomotului este reprezentată printr-o deviere standard de 1 dB (A).

Nivel de vibrații, conform EN 60745-2-13. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1 m/s

. Datele declarate privind vibrațiile sunt determinate în urma măsurătorilor, când aparatul este echipat cu lungimea șinei și tipul de lanț recomandate. Dacă aparatul este prevăzut cu o altă lungime a șinei, nivelul de vibrații poate varia cu max. ± 1,5 m/s

Nivelul de vibrații echivalent este măsurat și calculat la fel ca în cazul motoferăstraielor acționate de motoare cu combustie. Aceste date sunt furnizate pentru a putea compara datele privind vibrațiile, indiferent de tipul motorului, în conformitate cu ISO 22867:2011. 362 1855 - 006 - 21.10.2022Accesorii aprobate Art. nr. Kit vehicul 590 66 07-01 Kit perie rotativă 590 66 06-01 Tijă de pulverizare unghiulară 590 66 11-01 Duză de aspirare a apei 590 66 05-01 Furtun prelungitor, 8 m 590 66 08-01 1855 - 006 - 21.10.2022 363Declarație de conformitate Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500, declarăm pe propria răspundere, că produsul: Descriere Sistem de spălare sub presiune Marcă Husqvarna Tip/Model PW 240 Identificare Numerele de serie începând cu 2022 respectă în totalitate următoarele directive și reglementări UE: Reglementare Descriere 2006/42/CE „privind utilajele” 2014/30/UE „aferentă compatibilității electromagnetice” 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” 2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electri- ce și electronice” și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 361
