KASUTUSJUHEND PW 240 HUSQVARNA

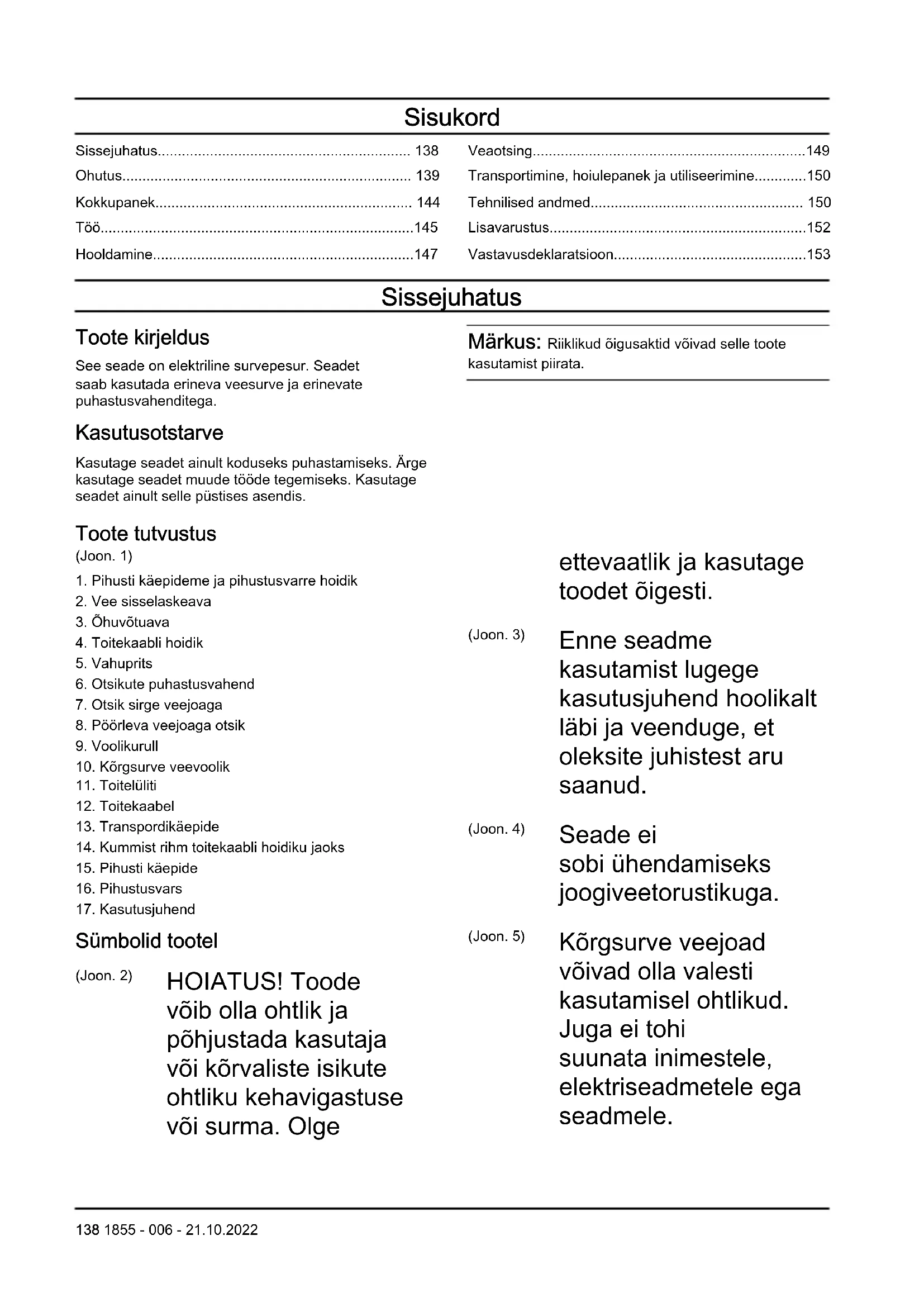

1. Pihusti käepideme ja pihustusvarre hoidik

6. Otsikute puhastusvahend

7. Otsik sirge veejoaga

8. Pöörleva veejoaga otsik

10. Kõrgsurve veevoolik

Sümbolid tootel (Joon. 2) HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti. (Joon. 3) Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud. (Joon. 4) Seade ei sobi ühendamiseks joogiveetorustikuga. (Joon. 5) Kõrgsurve veejoad võivad olla valesti kasutamisel ohtlikud. Juga ei tohi suunata inimestele, elektriseadmetele ega seadmele. 138 1855 - 006 - 21.10.2022(Joon. 6) Keskkonnamärgis. Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti. (Joon. 7) II klassi tööriist. (Joon. 8) See seade vastab kehtivatele EÜ direktiividele. (Joon. 9) See seade vastab kehtivatele Euraasia Tolliliidu direktiividele. (Joon. 10) See seade vastab kehtivatele UkrSEPRO direktiividele. (Joon. 11) See seade vastab kehtivatele RCMi direktiividele. Kehtib ainult Austraalias ja Uus-Meremaal. (Joon. 12) Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna- Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulations 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk

ja sildil. (Joon. 13) Kaitstud madala surve all oleva veevoolu eest mis tahes nurga alt. (Joon. 14) Hoida eemal külmast. (Joon. 15) See toode vastab kehtivatele UK direktiividele. Märkus: Ülejäänud seadmel toodud sümbolid/ tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. 1855 - 006 - 21.10.2022 139HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas seadet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna hooldustöökojaga.

Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.

Seda toodet võivad kasutada nõrgemate füüsiliste, sensoorsete või vaimsete võimetega inimesed, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

Seda toodet võivad kasutada isikud, kellel ei ole vajalikke kogemusi või teadmisi, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne

1855 - 006 - 21.10.2022mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustusvõimele.

Ärge kasutage seadet, kui see on kahjustatud.

Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine. Ohutusjuhised kasutamisel HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Ärge kasutage seadet, kui toitekaabel, kõrgsurvevoolik, toitelüliti lukusti või pihusti käepide on kahjustatud.

Enne seadme kasutamist kontrollige selle kahjustusi. Ärge kasutage seadet, kui selle osad on kahjustatud või puuduvad.

Hoidke pihusti käepidemest mõlema käega tugevalt kinni. Toitelüliti vajutamisel tekib tagasilöök.

Olge seadme kasutamisel ettevaatlik. Seadme kõrge rõhk on ohtlik ja võib põhjustada vigastusi.

Ärge suunake juga enda, teiste inimeste või loomade suunas.

Jalatsite puhastamisel ärge suunake juga enda ega teiste suunas.

Ärge suunake juga elektriseadmete ega seadme enda suunas.

Seadmega töötamisel tuleb kasutada isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk

Ärge kasutage seadet inimeste läheduses, välja arvatud juhul, kui nad kannavad kaitsevahendeid.

Kui kasutate puhastusvahendit, järgige puhastusvahendi ohutusjuhiseid.

Kasutage ainult Husqvarna puhastusvahendeid.

Kasutage õiget veesurvet ja õigeid puhastusvahendeid ning kasutage seadet ainult selles juhendis kirjeldatud puhastustööde tegemiseks. Kui kasutate valet veesurvet, puhastusvahendit või kasutate seadet muudeks kui selles juhendis toodud puhastustöödeks, võib see kahjustada seadet, pindu, materjale või teisi seadmeid. Husqvarna ei vastuta ebaõigest kasutamisest tulenevate kahjude eest. 1855 - 006 - 21.10.2022 141• Seadet ei soovitata ühendada joogiveetorustikuga. Kui seadme ühendamine joogiveetorustikuga on siiski vajalik, järgige kohalikke ja riiklikke eeskirju. Vajadusel kasutage tagasivoolutõkestit (ei kuulu komplekti). Joogikõlbmatuks loetakse vett, mis on voolanud läbi tagasivoolutõkesti.

Ärge pihustage kergsüttivaid vedelikke. Plahvatusoht!

Ärge laske inimestel seadet ilma väljaõppeta kasutada.

Kasutage ainult selliseid tarvikuid ja varuosi, mille Husqvarna on heaks kiitnud.

Veenduge, et elektriühenduse loob volitatud elektrik ja see vastab standardile IEC 60364-1.

Kasutage rikkevoolukaitset, mis peatab elektrivoolu, kui lekkevool on 30 ms jooksul üle 30 mA. Kui teil pole rikkevoolukaitset, kasutage seadet, mis tõestab maandusahela olemasolu.

Kasutage mootori käivitamise/ viivitusega kaitsmeid, mille karakteristikud on C või D vastavalt standardile IEC 898-1 või IEC947-2 või vastavatele standarditele väljaspool IEC-d.

Kahe pinge ja sagedusega märgistatud seadmete reguleerimiseks pole vaja mingeid toiminguid teha.

Kui on vaja kasutada pikendusjuhet, veenduge, et see sobib kasutamiseks välitingimustes. Veenduge, et pistikupesa oleks maapinnast vähemalt 60 mm kaugusel. Ühendus tuleb alati kuivana hoida.

Enne toote juurest lahkumist seadke toitelüliti väljalülitatud asendisse (0), lahutage toitepistik ja lülitage toitelüliti lukustus sisse.

Enne tarviku vahetamist seadke toitelüliti väljalülitatud (0) asendisse ja lahutage toitepistik.

Enne seadme puhastamist või hooldust seadke toitelüliti väljalülitatud (0) asendisse ja lahutage toitepistik.

Ärge kasutage seadet keskkonnas, kus õhutemperatuur on alla 0°C.

Ärge käivitage külmunud seadet.

Ärge kasutage seadet siseruumides.

Ärge asetage esemeid töötavale seadmele.

Ärge kasutage seadet avatud akende läheduses.

Hoiduge eemalepaiskuvate esemete eest. Kivid ja lahtised esemed võivad õhku paiskudes sattuda silma ja põhjustada pimedaks jäämist või ohtlikke kehavigastusi.

Kui seade ei tööta korralikult, vt jaotist Tõrkeotsingu ajakava lk 149

Isikukaitsevahendid HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

Kandke kaitseriietust.

Kandke heakskiidetud kõrvaklappe.

Kasutage kaitseprille.

Kui kasutate seadet keskkonnas, kus võivad tekkida ohtlikud aerosoolid, kasutage hingamiskaitset klassiga FFP2 või samaväärsega. Toote ohutusseadised HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

Ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.

Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Toitelüliti lukustus Toitelüliti lukustus (A) takistab toitelüliti (B) juhuslikku kasutamist. Kui toitelüliti lukustus on lukustatud asendis, ei saa toitelülitit sisse vajutada. (Joon. 16) Toitelüliti Seade käivitub toitelüliti vajutamisel. Seade seiskub toitelüliti vabastamisel. 1855 - 006 - 21.10.2022 143Termokaitse Seadmel on automaatne termokaitse. Kui seade muutub liiga kuumaks, katkestab termokaitse seadme toiteallika. Kui termokaitse on voolu katkestanud, oodake, kuni seade on jahtunud. Termokaitse lähtestatakse automaatselt, kui seade on piisavalt jahtunud. Hüdrauliline kaitseklapp Seadmel on integreeritud hüdrauliline kaitseklapp, mis hoiab süsteemis ära liiga kõrge rõhu tekkimise. Ohutusjuhised hooldamisel HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgmised hoiatused. ETTEVAATUST: Enne seadme käivitamist pärast pikka hoiustamisperiood tehke seadmele alati hooldus.

Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

Hooldage seadet ainult selle kasutusjuhendi järgi.

Kasutage ainult Husqvarna soovitatud varuosi. Kõrgsurveveevoolikud, liitmikud ja ühendused on toote kasutamise ajal ohutuse tagamiseks olulised. Kasutage ainult tootja soovitatud voolikuid, liitmikke ja ühendusi.

Ärge püüdke seadet parandada. Pöörduge Husqvarna hooldustöökoja poole.

Kui toitepistik või toitekaabel on kahjustatud, pöörduge Husqvarna hooldustöökoja poole.

1. Eemaldage vee sisselaskeavalt transpordikate ja

külge. (Joon. 18) 144 1855 - 006 - 21.10.2022ETTEVAATUST: Veenduge, et paigaldate aiavooliku adapteri otse vee sisselaskeavale. Kui aiavooliku adapterit ei paigaldata otse, võib see keermeid kahjustada ja lekkima hakata.

3. Pingutage aiavooliku adapter täielikult kinni.

4. Aiavooliku adapteri eemaldamiseks toimige

vastupidises järjekorras. Jalatoe ning pihusti käepideme ja pihustusvarre hoidiku paigaldamine

1. Asetage jalatugi (A) oma kohale ja paigaldage kruvi

2. Asetage hoidik (C) oma kohale ja paigaldage kaks

kruvi (D). Märkus: Hoidikul olev alumine kruvi kinnitab paika ka jalatoe. Veenduge, et joondate jalatoes oleva augu alumise kruviga. Rataste paigaldamine Märkus: Enne selle protseduuri tegemist veenduge, et jalatugi ning pihustuskäepideme ja pihustusvarda hoidik on paigaldatud. Vt jaotist Jalatoe ning pihusti käepideme ja pihustusvarre hoidiku paigaldamine lk

• Asetage rattakomplektid oma kohale ja kinnitage kaks kruvi. (Joon. 20) Töö Sissejuhatus HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite kõigest aru saanud. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine

3. Toote ühendamiseks ja registreerimiseks järgige

Husqvarna Connect rakenduse juhiseid. Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga. Transpordikäepideme lahti- ja kokkuklappimiseks

• Transpordikäepideme lahtiklappimiseks vajutage vasakul ja paremal küljel olevaid nuppe ning tõmmake transpordikäepide üles. (Joon. 21)

• Transpordikäepideme kokkuklappimiseks vajutage vasakul ja paremal küljel olevaid nuppe ning lükake transpordikäepide alla. (Joon. 22) Pihusti käepideme paigaldamine

1. Tõmmake kõrgsurve veevoolik välja. (Joon. 23)

2. Hoidke pihusti käepidemest ühe käega tihedalt kinni

ja suruge kõrgsurve veevoolik pihusti käepideme kiirühendusse. (Joon. 24) Pihusti käepideme eemaldamine

1. Lükake sakk pihusti käepideme kiirühenduse suunas

ja tõmmake kõrgsurve veevoolik välja. (Joon. 25)

2. Pöörake voolikurulli päripäeva, kuni kõrgsurve

veevoolik on täielikult keritud. (Joon. 26) Pihustusvarre paigaldamine

1. Hoidke pihusti käepidemest ühe käega ja suruge

pihustusvarre ühendus pihusti käepidemesse. (Joon. 27)

2. Pöörake pihustusvart päripäeva ja vabastage

pihustusvars. Pihustusvars lukustub oma kohale. Pihustusvarre eemaldamine

1. Lükake pihustusvars sisse ja keerake seda

vastupäeva. (Joon. 28)

2. Tõmmake pihustusvars pihusti käepidemest välja.

Otsikute paigaldamine ja eemaldamine Seade on varustatud kahe otsikuga: Üks otsik sirge veejoaga (tähistus: „õrn otsik“) ja üks kare otsik pöörleva veejoaga (tähistus: „kare otsik“). Sirge veejoaga otsikut saab kasutada tundlike pindade, näiteks sõidukite puhastamiseks. Otsikut saab kasutada mittetundlike pindade, näiteks sõiduteede puhastamiseks. (Joon. 29) 1855 - 006 - 21.10.2022 145ETTEVAATUST: Ärge kasutage pöörleva veejoaga otsikut tundlikel pindadel, näiteks sõiduki värvitud pindadel. Pöörlev veejuga võib pinda kahjustada.

• Otsiku paigaldamiseks hoidke pihustusvart ühe käega kinni ja lükake otsik sisse, kuni see oma kohale lukustub. (Joon. 30)

• Otsiku eemaldamiseks suruge pihustusvarre sakk sisse ja tõmmake otsik pihustusvarre küljest lahti. (Joon. 31) Veejoa surve reguleerimine Sirge veejoaga otsik on reguleeritava survega.

• Veejoa surve suurendamiseks keerake otsikut päripäeva. (Joon. 32)

• Veejoa surve vähendamiseks keerake otsikut vastupäeva. (Joon. 33) Seadme kasutamine

1. Ühendage seade veeallikaga. Vt jaotist

Seadme ühendamine veeallikaga lk 146

2. Õhutage süsteemi. Vt jaotist

Süsteemi õhutamine lk

3. Käivitage seade. Vt jaotist

Toote käivitamine lk 147

Seadme ühendamine veeallikaga Seadet võib kasutada veetorustiku veega või avatud veeallika veega ühendatult, näiteks järvest või veetünnist.

• Toote ühendamiseks veetorustikuga vt jaotist Seadme ühendamine veetorustikuga lk 146

• Toote ühendamiseks avatud veeallikaga vt jaotist Seadme ühendamine avatud veeallikaga lk 146

Seadme ühendamine veetorustikuga

2. Ühendage aiavoolik veetorustikuga. Kasutage 12,7

mm aiavoolikut, mis on 10–25 m pikk. (Joon. 34) ETTEVAATUST: Veesurve veetorustikus ei tohi olla suurem kui 1 MPa (10 baari). ETTEVAATUST: Vee temperatuur veetorustikus ei tohi olla üle 40°C.

3. Avage veetorustiku klapp ja veenduge, et vesi saaks

5. Ühendage aiavoolik seadme vee sisselaskeavaga.

6. Ühendage toitepistik toiteallikaga.

7. Avage veetorustiku klapp.

8. Õhutage süsteem enne seadme kasutamist. Vt

jaotist Süsteemi õhutamine lk 146

Seadme ühendamine avatud veeallikaga Seadet võib kasutada avatud veeallikaga ühendatult, näiteks järvest või veetünnist pärit veega. Kasutage 12,7 mm imivoolikut (ei ole komplektis kaasas), mis on maksimaalselt 3 m pikk. (Joon. 37) ETTEVAATUST: Vee temperatuur veeallikas ei tohi olla üle 20°C. ETTEVAATUST: Seade ei tohi olla veeallikast kõrgemal kui 0,5 m.

1. Kui aiavooliku adapter on paigaldatud, eemaldage

see seadme vee sisselaskeavast. (Joon. 38) ETTEVAATUST: Ärge eemaldage vee sisselaskeavast veefiltrit.

2. Ühendage imivoolik (ei ole komplektis kaasas)

seadme vee sisselaskeavaga. (Joon. 39)

3. Paigaldage imivoolik veeallikasse ja veenduge, et

filter oleks täielikult vee all. ETTEVAATUST: Ärge kasutage ilma filtrita imivoolikut.

4. Lükake sakk pihusti käepideme kiirühenduse suunas

ja tõmmake kõrgsurve veevoolik välja. (Joon. 25)

5. Ühendage toitepistik toiteallikaga.

6. Keerake toitelüliti sisselülitatud (I) asendisse ja laske

seadmel kaks minutit töötada.

7. Keerake toitelüliti väljalülitatud (0) asendisse.

8. Hoidke pihusti käepidemest ühe käega tihedalt

kinni ja suruge kõrgsurvevoolik pihusti käepideme kiirühendusse. (Joon. 24)

9. Õhutage süsteem enne seadme kasutamist. Vt

jaotist Süsteemi õhutamine lk 146

Süsteemi õhutamine ETTEVAATUST: Enne süsteemi õhutamist veenduge, et toitelüliti on väljalülitatud (0) asendis.

1. Ühendage seade veeallikaga. Vt jaotist

Seadme ühendamine veeallikaga lk 146

Toitelüliti lukustuse sisse- ja väljalülitamine lk 147

4. Vajutage toitelülitit ja hoidke seda sissevajutatuna,

kuni pihustusvarre otsikust tuleb vett välja. (Joon. 40) Seadme lahutamine veeallikast

1. Keerake toitelüliti väljalülitatud (0) asendisse.

2. Kui seade on ühendatud veetorustikuga, sulgege

3. Kui seade on ühendatud veetorustikuga, ühendage

aiavoolik veetorustiku küljest lahti. (Joon. 41)

4. Kui seade on ühendatud avatud veeallikaga,

eemaldage imivoolik veeallikast.

5. Vajutage toitelülitit ja hoidke seda sisse lükatuna,

kuni otsikust ei tule vett välja.

6. Lahutage aiavoolik seadme sisendvee ühendusest.

(Joon. 42) Märkus: Kui seade on ühendatud avatud veeallikaga, ühendage imivoolik lahti.

7. Lükake sakk pihusti käepideme kiirühenduse suunas

ja tõmmake kõrgsurve veevoolik välja. (Joon. 25)

8. Keerake toitelüliti sisselülitatud (I) asendisse. Laske

seadmel töötada, kuni kõrgsurvevoolikust ei välju vett.

9. Keerake toitelüliti väljalülitatud (0) asendisse.

10. Laske pihusti käepidemel, pihustusvarrel ja otsikutel

kuivada, enne kui seadme hoiule panete. Toitelüliti lukustuse sisse- ja väljalülitamine

• Toitelüliti lukustuse sisselülitamiseks lükake nupp lukustatud asendisse. (Joon. 43)

• Toitelüliti lukustuse väljalülitamiseks lükake nupp lukustamata asendisse. Toote käivitamine

1. Ühendage seade veeallikaga. Vt jaotist

Seadme ühendamine veeallikaga lk 146

2. Ühendage toitepistik toiteallikaga.

Toitelüliti lukustuse sisse- ja väljalülitamine lk 147

5. Vajutage pihusti käepidemel asuvat toitelülitit.

Märkus: Seade seiskub automaatselt toitelüliti vabastamisel. Toote seiskamine Märkus: Seade seiskub automaatselt toitelüliti vabastamisel.

1. Vabastage pihusti käepidemel asuv toitelüliti.

2. Lülitage sisse toitelüliti lukustus. Vt jaotist

Toitelüliti lukustuse sisse- ja väljalülitamine lk 147

3. Keerake toitelüliti väljalülitatud (0) asendisse. (Joon.

Seadme lahutamine veeallikast lk 147

Märkus: Lahutage seade veeallikast alati, kui lahkute seadme juurest kauemaks kui viieks minutiks. Vahupritsi kasutamine

1. Võtke vahuprits oma hoidikust välja. (Joon. 46)

2. Täitke vahupritsi anum puhastusvahendiga.

ETTEVAATUST: Kasutage ainult Husqvarna soovitatud puhastusvahendeid.

3. Lükake vahupritsi kiirühendus pihustusvarre

kiirühendusse, kuni see oma kohale lukustub. (Joon. 47) Märkus: Vahupritsi äärik peab ühtima pihustusvarre soonega.

4. Ühendage seade veeallikaga. Vt jaotist

Seadme ühendamine veeallikaga lk 146

5. Käivitage seade. Vt jaotist

Toote käivitamine lk 147

Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Lisateavet vt www.husqvarna.com. 1855 - 006 - 21.10.2022 147Hooldusgraafik Hooldus Enne ka- sutamist Pärast ka- sutamist Tehke üldkontroll. Vt jaotist Üldülevaatuse läbiviimine lk 148 . X Puhastage toode. Vt jaotist Seadme puhastamine lk 148 . X Puhastage pihustusvars ja otsikud. Vt jaotist Pihustusvarre ja otsikute puhastamine lk

Puhastage veefilter. Vahetage välja kahjustatud veefilter. Vt jaotist Veefiltri puhastamine lk 148

Määrige liitmike rõngastihendeid. Vt jaotist Rõngastihendite liitmike määrimine lk 149 . X Üldülevaatuse läbiviimine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

• Veenduge, et seadme mutrid ja kruvid oleksid pingutatud.

• Veenduge, et seadme juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

• Kontrollige kõrgsurvevoolikut kulumise ja kahjustuste suhtes. HOIATUS: Ärge kasutage seadet, kui kõrgsurvevoolik on kulunud või kahjustatud. Seadme puhastamine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

• Puhastage kõik välised osad kuiva lapiga.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Hoidke õhuvõtuavad puhtad, et vältida seadme ülekuumenemist. Pihustusvarre ja otsikute puhastamine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

1. Kui pihustusvarrele on paigaldatud otsik, eemaldage

see pihustusvarre küljest. Vt jaotist Otsikute paigaldamine ja eemaldamine lk 145

2. Puhastage otsikud, pihustusvarre ühendus ja pihusti

käepideme ühendus seebi ja veega. (Joon. 48)

3. Kui otsikutes on ummistus, eemaldage see

puhastusvahendiga. (Joon. 49) Veefiltri puhastamine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

1. Kui aiavooliku adapter on paigaldatud, eemaldage

see seadme vee sisselaskeavast. (Joon. 38)

2. Tõmmake veefilter välja. Kasutage näpitsaid. (Joon.

3. Veenduge, et veefilter ei oleks kahjustatud.

Vahetage välja kahjustatud veefilter. (Joon. 51)

1855 - 006 - 21.10.2022Rõngastihendite liitmike määrimine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad.

1. Eemaldage pihustusvars pihusti käepidemest ja

pihusti käepide kõrgsurvevoolikust. Vt jaotist Pihustusvarre paigaldamine lk 145

Pihusti käepideme paigaldamine lk 145

2. Määrige aiavooliku adapteri, pihustusvarre ja

kõrgsurvevooliku rõngastihendeid määrdega. Vt jaotist Tehnilised andmed lk 150 õiget tüüpi määrde leidmiseks. (Joon. 53) Voolikurulli katte eemaldamine ja paigaldamine HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast. ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et kõik osad on kuivad. Voolikurulli kate kinnitatakse kolme kiirlukustiga.

2. Voolikurulli katte paigaldamiseks lükake seda

ettevaatlikult, kuni kiirlukustid lukustavad selle oma kohale. Veaotsing Tõrkeotsingu ajakava Probleem Võimalik põhjus Lahendus Toode ei käivitu. Toitepistik ei ole toiteallikaga ühen- datud. Ühendage toitepistik toiteallikaga Toitelüliti on väljalülitatud (0) asendis. Keerake toitelüliti sisselülitatud (I) asendisse. Toiteallikas pole elektrit. Võtke ühendust volitatud elektrikuga. Toitejuhe on kahjustatud või defekt- ne. Pöörduge volitatud hooldustöökoja poole. Termokaitse on voolu katkestanud. Enne seadme käivitamist oodake, ku- ni seade on jahtunud. Kasutatakse vale tüüpi pikendusju- het. Veenduge, et pikendusjuhe on täieli- kult lahti keritud ja toitepinge ühtiks seadme pingega. Kaitse põleb käivitamise või töötami- se ajal. Kasutatakse vale tüüpi kaitset. Veenduge, et kasutate aeglaselt läbi- põlevat sulavkaitset, mis kuulub klas- si „C“ või „K“. Seade ei seisku. Seade on defektne. Lahutage toitepistik ja pöörduge voli- tatud hooldustöökoja poole. Seade muutub liiga kuumaks. Õhuvool pole piisav. Puhastage õhuvõtuavad. Seade ei tööta sujuvalt. Süsteemis on õhk. Õhutage süsteemi. 1855 - 006 - 21.10.2022 149Probleem Võimalik põhjus Lahendus Veesurve ei ole korrektne. Voolik on paindus Veenduge, et voolikul ei oleks pain- dekohti. Toitelüliti on väljalülitatud (0) asendis. Keerake toitelüliti sisselülitatud (I) asendisse. Veevool pole piisav. Veenduge, et seade on korralikult veeallikaga ühendatud. Veenduge, et veevool oleks piisav. Veefilter on ummistunud. Puhastage veefilter. Süsteemis on õhk. Õhutage süsteemi. Tarvik pole õige. Veenduge, et kasutate õiget tarvikut. Kõrgsurve veevoolikut ei ole võimalik välja tõmmata. Voolikurull on blokeeritud. Eemaldage voolikurulli kate ja kõr- valdage selle ummistus. Puhastage voolikurull. Transportimine, hoiulepanek ja utiliseerimine Transportimine

• Seadke seade transportimise ajaks horisontaalsesse asendisse.

• Kinnitage seade turvaliselt, et vältida selle liikumist transportimise ajal. Hoiustamine

• Enne seadme hoiustamist tühjendage seade, kõrgsurve veevoolik ja tarvikud veest täielikult.

• Valmistage seade hoiustamiseks ette. Vt jaotist Seadme ettevalmistamine hoiustamiseks lk 150

• Hoidke seadet kuivas keskkonnas, mis ei külmu. Seadme ettevalmistamine hoiustamiseks

1. Lülitage seade välja ja eemaldage toitepistik

Seadme lahutamine veeallikast lk 147

3. Veenduge, et kõik tarvikud oleksid kuivad.

4. Asetage pihusti käepide, pihustusvars ja otsikud

vastavatesse hoidikutesse.

5. Lahutage kõrgsurve veevoolik pihusti käepidemest ja

kerige kõrgsurve veevoolik voolikurullile. (Joon. 26)

Transpordikäepideme lahti- ja kokkuklappimiseks lk

Kõrvaldamine Husqvarna Tooted ei kuulu olmejäätmete hulka ja need tuleb utiliseerida vastavalt käesolevas juhendis toodud juhistele.

• Järgige kohalikke utiliseerimiseeskirju ja kehtivaid seadusi.

• Taaskäidelge toode ja pakend sobivad jäätmekäitlusjaamas.

• Põhjalikumat teavet toote taaskäitlemise ja utiliseerimise kohta saate kohalikult Husqvarna edasimüüjalt. Tehnilised andmed PW 240 Mootor ja pump Tüüp Jadaergutusega vahelduvvoolumoo- tor 150 1855 - 006 - 21.10.2022PW 240 Võimsus, W 1800 Pingevahemik, V 220–240 Sagedus, Hz 50 Voolutugevus, A 7 Max vee vooluhulk, l/min 7,7 Max. vee väljundsurve, bar 140 Max. vee sisselaskesurve, bar 10 Max. vee sisselasketemperatuur, °C 40 Max. vee sisselasketemperatuur (imemisrežiimis), °C 20 IP reiting IPX5 Ohutusklass II klass Määrimine Määrde tüüp rõngastihendite määrimiseks Unisilkon L250 / Gardena silikoon- määre / Dow corning

M 55 rõngas- tihendi määre Kaal Kaal, kg 9,5 Müratasemed

Helivõimsuse tase, mõõdetud dB(A) 89 Helivõimsuse tase, garanteeritud L

Ekvivalentne helirõhutase kasutaja kõrva juures, dB(A) 76 Vibratsioonitase

2,5 Ekvivalentsed vibratsioonitasemed

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

ISO 22868 järgi arvutatakse helirõhutaseme ekvivalent erinevate helirõhutasemete kaalutud dünaamilise energia summana erinevates töötingimustes. Helirõhutaseme ekvivalendi statistilise tüüplevi standardhälve on 1 dB(A).

Vibratsioonitase vastavalt standardile EN 60745-2-13. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s

. Mõõtmiste käigus kinnitatud vibratsiooniandmed on tõesed juhul, kui kasutatakse standardset juhtplaadi pikkust ja soovitatud ketitüüpi. Kui masinal on muu juhtplaadi pikkus, võib vibratsioonitase varieeruda maksimaalselt ±1,5 m/s

Ekvivalentset vibratsioonitaset mõõdetakse ja arvutatakse samamoodi nagu sisepõlemismootoriga mootor- saagide puhul. Need arvud on välja toodud selleks, et võimaldada vibratsiooniandmete võrdlemist olenemata mootori tüübist vastavalt standardile ISO 22867:2011. 1855 - 006 - 21.10.2022 151Lisavarustus Heakskiidetud tarvikud Heakskiidetud tarvikud Art. nr Pinnapuhasti SC 300 590 65 79-01 Vahuprits FS 300 590 66 04-01 Torupuhastusvoolik, 15 m 590 66 10-01 Veefilter 590 65 93-01 Tagasivoolutõkesti 590 65 95-01 Imivoolik 590 65 97-01 Sõidukikomplekt 590 66 07-01 Pöördharjade komplekt 590 66 06-01 Nurga all pihustusvars 590 66 11-01 Vee imiotsik 590 66 05-01 Pikendusvoolik, 8 m 590 66 08-01 152 1855 - 006 - 21.10.2022Vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46 3614 6500, kinnitab ainuvastutusel, et toode: Kirjeldus Survepesur Kaubamärk Husqvarna Tüüp/mudel PW 240 Identifitseerimine Seerianumbrid alates 2022. aastast vastab täielikult järgmistele EÜ direktiividele ja määrustele: Määrus Kirjeldus 2006/42/EÜ „masinadirektiiv“ 2014/30/EL „elektromagnetilise ühilduvuse direktiiv” 2000/14/EÜ „välistingimustes kasutatavate seadmete müra kohta käiv direktiiv“ 2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direk- tiiv“ ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Lisateavet mürataseme kohta vt Tehnilised andmed lk
