PW 240 - Augstspiediena tīrītājs HUSQVARNA - Bezmaksas lietošanas instrukcija

Tehniskās īpašības	Maksimālais spiediens: 140 bāri, Plūsma: 440 l/h, Jauda: 1,8 kW, Svars: 12 kg
Lietošana	Ideāli piemērots ārējo virsmu tīrīšanai, tostarp terasēm, celiņiem un transportlīdzekļiem.
Uzturēšana un remonts	Regulāri pārbaudiet filtrus, tīriet sprauslas un glabājiet aizsargātā vietā no sala.
Drošība	Lietojiet aizsargbrilles, izvairieties no strūklas virzīšanas uz cilvēkiem vai dzīvniekiem.
Vispārīga informācija	2 gadu garantija, pieejami saderīgi piederumi, iekļauta lietošanas rokasgrāmata.

Bieži uzdotie jautājumi - PW 240 HUSQVARNA

Kā ieslēgt HUSQVARNA PW 240 augstspiediena tīrītāju?

Pārliecinieties, ka tīrītājs ir pievienots, ūdens tvertne ir pilna un visas savienojuma vietas ir cieši pievilktas. Atveriet ūdens krānu, pēc tam nospiediet ieslēgšanas pogu.

Kāpēc augstspiediena tīrītājs neieslēdzas?

Pārbaudiet, vai barošanas kabelis ir pareizi pievienots un vai ir pieejams elektrības avots. Pārliecinieties arī, ka automāts nav izslēdzies un ka šļūtene ir pareizi piestiprināta.

Kādu veida mazgāšanas līdzekli varu izmantot ar HUSQVARNA PW 240?

Izmantojiet mazgāšanas līdzekli, kas īpaši paredzēts augstspiediena tīrītājiem. Izvairieties no korozīviem vai abrazīviem produktiem, kas varētu bojāt ierīci.

Kā regulēt ūdens izplūdes spiedienu?

HUSQVARNA PW 240 ir aprīkots ar spiediena regulatoru. Pagrieziet spiediena regulēšanas pogu, lai palielinātu vai samazinātu spiedienu atbilstoši jūsu vajadzībām.

Ko darīt, ja augstspiediena tīrītājs noplūst?

Pārbaudiet visas šļūteņu savienojuma vietas un blīves, lai konstatētu iespējamas noplūdes. Nomainiet nolietotās vai bojātās blīves un, ja nepieciešams, pievelciet savienojumus.

Kā notīrīt HUSQVARNA PW 240 ūdens filtru?

Atvienojiet ūdens šļūteni un izņemiet ūdens filtru no tā vietas. Noskalojiet filtru ar tīru ūdeni, lai noņemtu netīrumus, pēc tam ievietojiet to atpakaļ.

Kāda ir maksimālā ūdens temperatūra, ko HUSQVARNA PW 240 var izturēt?

HUSQVARNA PW 240 augstspiediena tīrītājs nedrīkst tikt izmantots ar ūdeni, kura temperatūra pārsniedz 40 °C.

Kā uzturēt HUSQVARNA PW 240?

Pēc katras lietošanas iztukšojiet ūdens tvertni, notīriet šļūteni un filtru. Glabājiet ierīci sausā vietā un aizsargājiet no laikapstākļiem.

Vai HUSQVARNA PW 240 ir garantija?

Jā, HUSQVARNA PW 240 parasti ir 2 gadu garantija. Lūdzu, skatiet lietošanas rokasgrāmatu, lai iegūtu sīkāku informāciju.

Ko darīt, ja augstspiediena tīrītājs nerada spiedienu?

Pārbaudiet, vai ūdens šļūtene nav saliekta vai aizsprostota, vai filtrs ir tīrs un vai šļūtene ir pareizi piestiprināta. Ja problēma saglabājas, sazinieties ar klientu apkalpošanas dienestu.

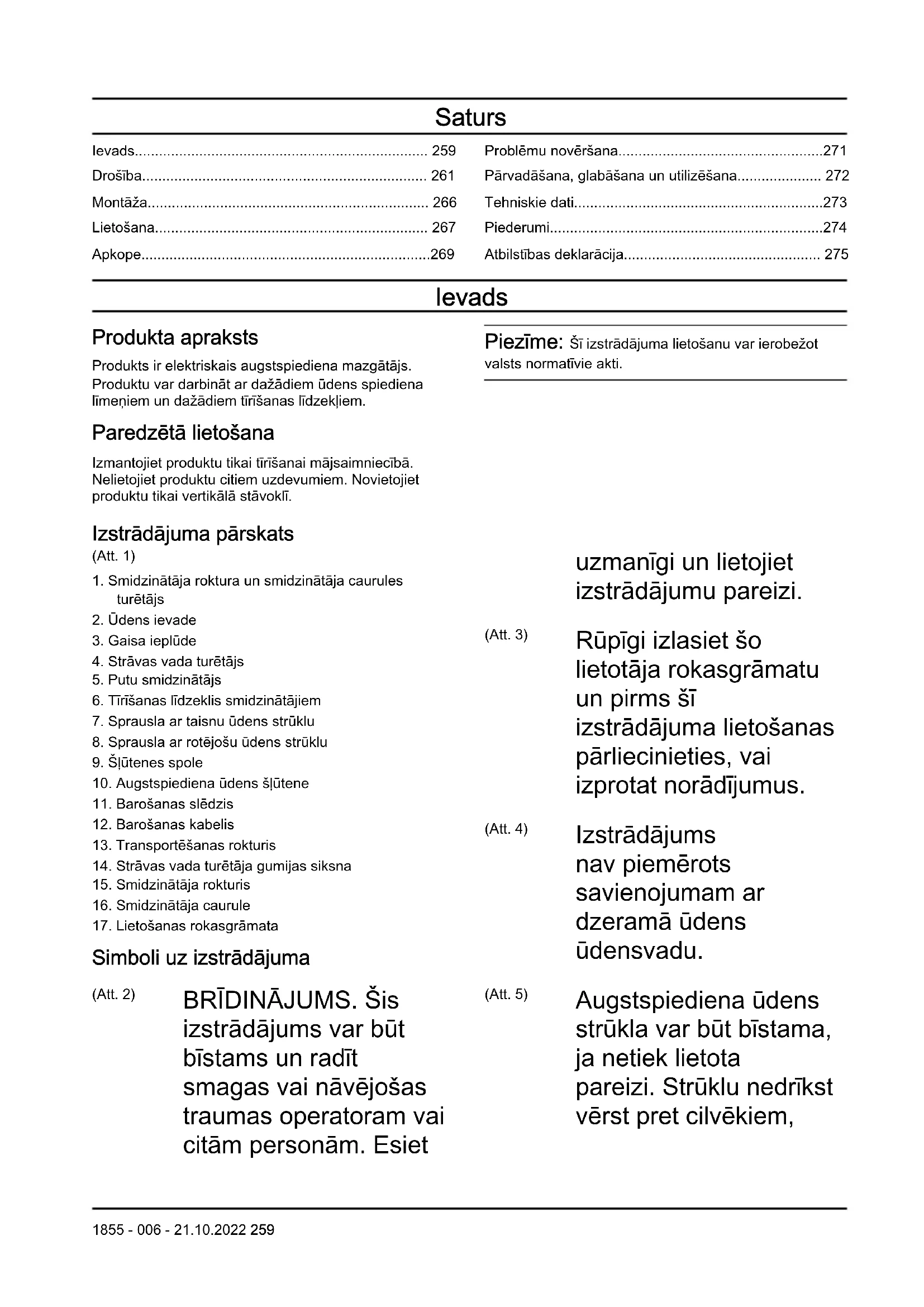

LIETOŠANAS INSTRUKCIJA PW 240 HUSQVARNA

Izmantojiet produktu tikai tirišanai mājsaimniecībā. Nelietojiet produktu citiem uzdevumiem. Novietojiet produktu tikai vertikāla stavokli.

Piezime: Šī izstrādājuma lietošanu var ierobežot valsts normativie akti.

lzstrādājuma pārskats

(Att. 1)
1. Smidzinātāja roktura un smidzinātāja caurules turēājs
2. Udensivade
3. Gaisa ieplude
4. Strāvas vada tureṭājs
5. Putu smidzinātājs
6. Tirišanas Iridzeklis smidzinātājiem
7. Sprausla araisnudens struklu
8. Sprausla ar rotejosu udens struklu
9. Slutenes spole
10. Augstspiediena udens slutene
11. Barošanas slédzis
12. Barosanas kabelis
13. Transportesanas rokturis
14. Strāvas vada turetāja gumijas siksna
15. Smidzinataja rokturis
16. Smidzinātāja caurule
17. Lietosanas rokasgramata

Simboli uz izstrādājuma

(Att. 2) BRIDINAJUMS. Sis izstradajums var but bistams un radit smagas vai navejoas traumas operatoram vai citam personam. Esiet

uzmanigi un lietojiet izstradajumu pareizi.

(Att. 3)

Rupigi izlasiet so lietotaja rokasgramatu un pirms izstradajuma lietošanas parrliecinieties, vai izprotat noradijumus.

(Att. 4)

lzstrādājums
nav piemērots
savienojumam ar
dzeramaūdens
ūdensvadu.

(Att. 5)

Augstspiediena udens strukla var but bistama, ja netiek lietota pareizi. Struklu nedrikst verst pret cilvekiem,

elektroaprikojumu un izstradajumu.

(Att. 6)

Vides markejums.

Izstrādājums vai
iepakojums nav
sadzīves atkritumi.

Nododiet to pārstrādei
apstiprinātā elektrisko
un elektronisko ierču
savakšanas punktā.

(Att. 7)

II klasses instruments.

(Att. 8)

Šis izstrādajums
atbilst spekā esošajam
EK direktīvām.

(Att. 9)

Šis izstrādājums
atbilst spekā
esosajām Baltkrievijas,
Kazahstānas un
Krievijas Muitas
savienības direktīvām.

(Att. 10)

Šis izstrādajums
atbilst spekā esošajam
UkrSEPRO direktīvām.

(Att. 11)

Šis izstrādajums
atbilst spekā esosajam
RCM direktivam.
Attiecas tikai
uz Australiju un
Jaunzēlandi (AU/NZ).

(Att. 12)

Troksna emisijas
vide uzime atbilstoši
ES un Apvienotās
Karalistes direktivam
un noteikumiem, kā
arī Jaundienvidvelsastiesibu aktam
"Darba vides
aizsardzibas (troksna kontroles)
regula (2017)".
Izstrādājuma garantētais
skānas jaudas limenis ir
norādīts Tehniskie dati
lpp. 273 un uz etiketes.

(Att. 13)

Aizsargats pret zema spiediena udens padevi jebkura lenki.

(Att. 14)

Sargiet no sala.

(Att. 15)

Šis izstrādājums atbilst spekā esešajiem AK regulām.

Piezime: Parejie uz izstradajuma noraditie symboli/ norades atbilst dazu valstu certifikacijas prasibam.

Atbildiba par izstradajuma kvalitati

Saskaā ar likumiem par izstrādājuma kvalīṭāmēs neuznemamies atbildūbārbojājumiem, ko radijis mūsu izstrādājums, ja:

• ir veikts nepareizs izstradajuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detalas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstradājumam tiek pievienots piederums, ko nav nodrošinajis vai apstiprinajis ražotajs;
• izstradajuma remonts nav veikts pilvarotā remontdarbnica vai pie pilvarota specialista.

Drošība

Drošības definicijas

Bridinajumi, norades "Uzmanibu!" un piezimes tiek izmantotas, lai izceltu ipaşi svarigas lietotaja rokasgramatas dalas.

BRIDINAJUMS: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverošanas del operatoram vai blakus esošajam personam draud traumu vai naves risks.

IEVEROJET: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverošanas del, rodas izstradajuma, citu materialu vai blakus esosas teritorijas bojajuma risks.

Piezime: Tiek izmantota, laisniegtu plašaku informaciju,kas nepieciesama attiecigajasituacija.

Vispārīgi drośības norādījumi

BRIDINAJUMS: Pirms izstradajuma lietošanas izlasiet talak izklastitos bridinajumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerikojaties piesardzīgi. Drošības instrukciju neieverosana var izraisi traumas vai nāvi.
• Vienmér rikojieties piesardzigi un saprātigi. Ja neesat pārliecināti par to, kā izmantot šo izstrādājumu konkretā situacijā, pārrauciet darbu un sazinieties ar Husqvarna apkopes dienesta pārstāvi, un tikai tad turpinit darbu.
• Paturiet prāṭa, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citing personas.
  Gadajiet, laizstradajums ir tirs. Parliecinieties, ka varat skaidri izlasit zimes un uzlimes.
• Nekādā gadījumā neλaujiet lietot ierici bērniem vai cilvekiem, kas nepārzina instrukcjjas. Lietotāja vecums

var but noradits vieteos noteikumos.

• Šo izstrādājumu dríkst lietot cilveki ar iberbezotām fiziskām, uzteres vai garīgām spējām, ja viŋi tiek uzraudzīti vai viŋiem tiek sniegti norādījumi par to, kā droši lietot izstrādājumu, un izprot ar to saistīto apdraudējumu.
• Šo izstrādājumu dríkst lietot cilveki, kurām nav nepieciesamās pieredzes vai zinašanu, ja viñas tiek uzraudzītas, vai ir instruētas, kā droši lietot izstrādājumu, un izprot ar to saistīto apdraudējumu.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisiţā reibumā. Šāds stavoklis negativi ietekme jusu redzi, modribu, koordinăciju un spriestspēju.
• Neizmantojiet izstradājumu, ja tas ir bojats.
• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka Citation personas taja ir veikušas izmainas.

Darba drošības norādijumi

BRIDINAJUMS: Pirms izstradajuma lietošanas izlasiet talak izklastitos bridinajumus.

• Nelietojiet izstrādājumu, ja bojats ir barošanas kabelis, augstspiediena šlūtene, mēlītes blokētājs vai smidzinātāja rokturis.
• Pirms izstrādājuma lietošanas pārbaudiet, vai nav bojājumu. Nelietojiet izstrādājumu, ja tā dālas ir bojātas vai to nav.
• Stingri satveriet smidzinātāja rokturi ar abām rokām.
  Atsitiens notiek, kad pavelkat piedziñas mēlīti.
• Esiet piesardzigi, lietojot izstradajumu. Izstradajumā radītais augstspiediens ir bīstams un var radīt traumas.
• Neversiet struklu pret sevi, citam personam vaidzivniekiem.
• Neversiet struklu pret sevi un citam personam, lui tiritu apavus.
• Neversiet struklu pret elektroaprikojumu vai pašu izstradājumu.
• Izmantojot izstrādājumu, lietojiet individuños aizsardzības līdzeklus.

Skatietseit:Individualiaie aizsarglidzekJI lpp.264.

Nedarbiniet izstradajumu citu personu tuvuma, ja tās nelieto aizsardzības lidzeklus.
Ja izmantojat tirisanas lidzekli, ieverojiet tirisanas lidzekla noradijumus par drošibu.
- Izmantojiet tikai Husqvarna tirišanas lidzeklus.
- Izmantojiet pareizo udens spiedenu un tirišanas lidzeklus un lietojiet izstrādājumu tikai šajā rokasgrāmatā norādītajiem mērkiem. Ja izmantojat nepareizu udens spiedenu, tirišanas lidzekli vai lietojat izstrādājumu darbiem, kas nav norāditi šajā rokasgrāmatā, var tikrt radīti izstrādājuma, virsmu, materialu un citu ieriču bojājumi. Husqvarna neuznemes atbildibu par bojājumiem, kas radiuses nepareizas lietošanas rezultātā.
Nav ieteicams pievienot izstrādājumu dzeramaūdensūdensvadam. Ja izstrādājums ir japievieno dzeramāūdensūdensvadam, ieverojiet vietējos un valsts normativus. Ja nepieciesams, izmantojiet atplūdes vārstu (nav ieklauts).ūdens, kas plust pa atplūdes

Nedrikt izsmidzinat uzliesmojosus skidrumus. Var notikt spradziens.
- Nejaujiet berniem lietot izstradajumu.
- Nejaujiet berniem speléties ar izstrādājumu.
- Nelaujiet nevienam bez apmacibas lietot izstradajumu.
- Izmantojat tikai Husqvarna piegādātos piederumus un rezerves dalas.
Nodrošiniet, ka elektrības savienojumu izveido apstiprināts elektrikis un tas atbilst IEC 60364-1 prasībām.
- Izmantojiet paliekošās strāvas ierīci, kas aptur strāvas plūsmu, ja 30 ms vajadzībām noplūde strāva ir lielāka par 30 mA. Ja netiek izmantota paliekošās strāvas ierīce, izmantojiet ierīci, kurai darbojas sazemējums.
- Izmantojiet motora palaisanas/aizkaves C vai D klases drošinātājus atbilstoši standartam IEC 898-1 vai IEC947-2 vai atbilstošajiem standartiem arpus IEC.
- Izstrādājumiem, kas marketi ar dubulto spriegumu vai

frekvenci, nav nepiecesama regulësana.

Ja nepiecišams izmantot pagarinātāju, nodrošiniet, ka to var izmantot ārpustelpām. Nodrošiniet, lai kontaktligzda atrodas vismaz 60 mm augstumā no zemes. Savienojums vienmēr jauztur sauss.
- Pirms izstrādājuma atstāsanas párslēdžiet barošanas sledzi izslēgtā stāvokī (0), atvienojiet kontaktspraudni un nospiediet piedzīñas mīlītes blokētāju.
- Pirms piederuma mainas pārsledziet sledzi izslēgtā stāvokl (0) un atvienojiet kontaktspraudni.
- Pirms izstradajuma tirišanas vai apkopes parsledziet sledzi izslegtā stavokli (0) un atvienojiet kontaktspraudni.
- Nedarbiniet izstrādājumu vide, kur apkārtējas vides temperatura ir zemāka par 0 °C.
- Neiesledziet sasalušu izstrādajumu.
- Nelietojiet izstrādājumutelpās.
- Nenovietojiet uz izstradajuma nekādus priekšmetus, kad tas darbojas.
- Nedzerietūdeni, kas tiek izmantots izstrādājuma.

• Nelietojiet izstrādājumu atvērtu logu tuvumā.
• Sargieties no izsviestiem priekšmetiem. Akmeni un valigi priekšmeti var tikt izsviesti un trapit acis, izraisot aklumu vai CITas smagas traumas.
  Ja izstrādājums nedarbojas pareizi, informāciju skatiet seit: Problemu novīrsanas grafiks lpp. 271.

Individualie aizsargfdzekji

BRIDINAJUMS: Pirms izstradajuma lietošanas izlasiet talak izklastitos bridinajumus.

• Šādi līdzeklì nevar pilnībā noverst traumu gūsanas risku, tăcu samazina traumu smaguma pakapi, ja negadījums tomér notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo apríkojumu.
• Velciet izturigus, zabakus vai kurpes, kas neslid. Nevelciet valejas kurpes un neejiet ar basam kajam.
  Valkajiet aizsargapgerbu.
• Izmantojiet apstiprinatus dzirdes aizsarglidzeklus.
• Lietojiet aizsargbrilles.

Ja lietojat produktu vide, kur var izgarot bistami aerosoli, lietojiet FFP2 klases vai lidzvertgus elpceju aizsarglidzeklus.

Izstrādājuma drošības ierices

BRIDINAJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet talak izklāstitos bridinajumus.

• Nelietojiet izstradajumu, ja ir bojatas drošibas ierices.
• Nenonemiet un neparveidojiet drošības ierices.
• Regulari pārbaudiet drošibas ierices. Ja drošibas ierices ir bojatas, sazinieties ar savu Husqvarna servisa pārstāvi.

Piedzinas mīlītes blokētājs

Piedzinas melites bloketajs (A) novers nejaušu barošanas melites (B) darbibu. Kad piedzinas melites bloketajs irnofiksêta pozicija, barošanas meliti nevar nospiest.

(Att. 16)

Piedzinas mēlīte

Produktstiekieslegts,kad piedziñas mīlīte tiek nospiesta.
Produktstizslēdzas,kad
piedziñas mīlīte tiek atlaista.

Termiskā aizsargierice

Produktam ir automatiska termiska aizsargierice. Ja produits parmeregigi sakarst, termiska aizsargierice aptur stravas padevi produit. Ja termiska aizsargierice aptur stravas padevi, uzgaidiet, lidz produits ir atdzisis. Termiska aizsargierice tiek atiestatita automatiski, kad produits ir pietiekami atdzisis.

Hidrauliskais drošības vārsts

Produktam ir iebūvēts
hidrauliskais drošības vārsts,
kas noverš parāk augsta
spiediena veidošanos sistēmā.

Tehniskas apkopes drošibas norādījumi

BRIDINAJUMS: Pirms veicat izstradajuma apkopi, izlasiet bridinajuma noradijumus.

IEVEROJET:
Pirms izstradajuma
darbinasanas pec ilgakas
uzglabasanas vienmér
veiciet izstradajuma
apkopi.

• Pirms izstrādājuma apkopes
  pārsledziet barošanas sledzi

izslegta stavokli (0), atvienojiet kontaktspraudni no barošanas avota.

• Atvienojiet izstradajumu no udens avota un pirms ta apkopes parliecinieties, vai visas dalas ir sausas.
  Veiciet tikai tos apkopes darbus, kas noraditi lietošanas rokasgrāmata.
• Izmantojiet tikai Husqvarna ieteiktās rezervesmares. Augstspiedenaūdens šlūtenes, stiprinājumi un savienojumi ir svarīgi

drosibai, lietojot izstradajumu. Izmantojiet tikai tas slutenes, stiprinajumus un savienojumus, ko ieteicis ražotajs.

• Neremontējiet izstrādājumu. Sazinieties ar Husqvarna apkopes dienesta pārstāvi.
• Sazinieties ar Husqvarna apkopes dienesta pärstāvi, ja kontaktspraudnis vai barošanas kabelis ir bojats.
• Nejaujiet berniem tirit izstradajumu vai veikt taapkopi.

Montaža

levads

BRIDINAJUMS: Pirms izstradajuma montazas izlasiet un izprotiet droibas noradijumus.

Darza šlūtenes adaptera uzstādīsana

1. No udens iepludes vietas nonemiet transportešanas aizsargu un izmetiet to. (Att. 17)
2. Uz udens iepludes vietas uzstadiet darza slutenes adapteri. (Att. 18)

IEVEROJET: Dárza slūtenes adapteri uzstadiet tiesi uz udens ieplūdes vietas. Ja dárza slūtenes adapteris nav uzstadīts taisni, tas var radīt vitnu bojājumus un var rasties noplude.

1. Pilenibā pievelciet darza šlūtenes adapteri.
2. Nonemiet darza slutenes adapteri, veicot uzstadisanas darbibas preteja seciba.

Käju atbalsta un smidzinātāja roktura un smidzinātāja caurules turetāja uzstādīsana

1. Novietojiet kaju atbalstu (A) pozicijä un uzstadiet skruvi (B). (Att. 19)
2. Novietojiet turetaju (C) pozicija un uzstadiet 2 skruves (D).

Piezime: Turetaja apaksejā skruve notur ari kaju atbalstu. Noteikti salagojiet kaju atbalsta atveri ar apaksejo skruvi.

Ritenu uzstadisana

Piezime: Pirms šis procedūras pārliecinieties, vai ir uzstādīts kaju atbalsts un smidzinātāja roktura un smidzinātāja caurules tureṭājs. Skatiet seit: Kaju atbalsta un smidzinātāja roktura un smidzinātāja caurules tureṭāja uzstādīsana lpp. 266.

Novietojiet ritenus pozicijau un uzstadiet 2 skruves. (Att. 20)

Lietošana

levads

BRIDINAJUMS: Pirms produkta lietosanas izlasiet un izprotiet drošibas noradijumus.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jusu mobilajai ieriei. Lietotne Husqvarna Connect nodrosina paplasinatas funkcijas jusu Husqvarna izstradajumam:

Smidzinātāja roktura uzstādīsana

1. Izvelciet augstsprieguma udens šluteni. (Att. 23)
2. Ar vienu roku satveriet smidzinataja rokturi un spiediet augstspiediena udens sluteni uz smidzinataja roktura atravienojuma.(Att.24)

Smidzinātāja roktura nonemšana

1. Spiediet izcilni smidzinatāja roktura ātrā savienojuma virziena un velociet uz āru augstsprieguma udens šluteni. (Att. 25)
2. Grieziet šlūtenes spoli pulkstenrādītāju kustības virzienā, lidz augstspiediena udens šlūtene ir pilnībā izīta. (Att. 26)

Smidzinātāja caurules uzstādīsana

1. Ar vienu roku satveriet smidzinataja rokturi un spiediet smidzinataja caurules savienojumu uz smidzinataja roktura. (Att. 27)
2. Grieziet smidzinatāja cauruli pulkstenraditāju kustibas virziena un atlaidiet smidzinatāja cauruli. Smidzinatāja caurule nofiksejas vieta.

Smidzinataja caurules nonemšana

1. Spiediet smidzinataja cauruli un grieziet to preteji pulkstenraditaju kustibas virzienam. (Att. 28)
2. Velciet smidzinataja cauruli uz aru no smidzinataja roktura.

Sprauslas uzstadisana un nonemsana

Produktis tiek piegadats ar 2 sprauslam: 1 sprausla ar taisnu udens struklu (noradita kā "saudziga sprausla") un 1 apala sprausla ar rotejoso udens struklu (noradita kā "jaudiga sprausla"). Sprauslu ar taisno udens struklu var izmantot, lui tiritu sensitivas virmas, piemeram, transportefdzeklu virmas. Sprauslu var izmantot, lui tiritu virmas, kas nav sensitivas, piemeram, piebraucamos celinus.

(Att. 29)

IEVEROJET: Neizmantojiet sprauslu ar rotejo so udens struklu uz sensitivam virsmam, piemeram, uz transportlidzekla KRASOTAJAM virsmam. Rotejo sa udens strukla var radit virmas bojajumus.

Lai uzstaditu sprauslu, ar vienu roku satveriet smidzinataja cauruli un spiediet sprauslu uz ieksu, lidz ta nofiksejas pozicija. (Att. 30)
Lai nonemtu sprauslu, spiediet smidzinatāja caurules izcilni un velciet sprauslu uz āru no smidzinatāja caurules. (Att. 31)

Udens struklas spiedenaIELAGOso

Sprauslai ar taisno udens struklu ir pielagojams spiediens.

Lai paliinatu udens struklas spiedenu, grieziet sprauslu pulkstenraditaju kustibas virziena. (Att. 32)
Lai samazinatu udens struklas spiedenu, grieziet sprauslu preteji pulkstenraditaju kustibas virzienam. (Att. 33)

lzstrādājuma darbināsana

1. Pievienojiet produktu udens avotam. Ja mirgo bridinajuma indicatoris (C), informaciju par ieteicamo tuksgaitas atrumu skatiet seit: Produktita pievienosana udens avotam lpp. 268.

2. Atgaisojiet systemu. Ja mirgo bridinajuma indicators (C), informaciju par ieteicamo tuksgaitas atrumu skatiet seit: Sistemas atgaisosana lpp. 268

3. ledarbinit ieri. Ja mirgo bridinajuma indicators (C), informaciju par ieteicamo tuksgaitas atrumu skatiet seit: Izstradajuma jieslegsana lpp. 269.

Produkta pievienošana udens avotam

Produktu var izmantot ar udensvada udeni vai atvertas udenskratubes udeni, piem eram, ezera vai udens mucas.

Lai pievienotu produktu pie udensvada, skatiet seit: Produktta pievienosana udensvadam lpp. 268.
Lai pievienotu produktu pie atvertas udenskratubes, skatiet seit: Produktta pievienosana atvertai udenskratubei lpp. 268.

Produkta pievienošana udensvadam

1. Uzstadiet darza slutenes adapteri uz produkta udens iepludes vietas. Skatiet seit: Darza slutenes adaptorera uzstadisana lpp. 266.
2. Pievienojiet darza šluteni pie udensvada. Izmantojiet 10-25 m garu un 12 collas platu darza šluteni. (Att. 34)

IEVEROJIET: Udensvada udens spiediens nedrikst but lielaks par 1 MPa (10 bariem).

IEVEROJET: Udensvada udens temperatura nedrikst but augstaka par 40^

1. Atveriet udensvada varstu un parliecinieties, vai udens brivi plust no darza slutenes. (Att. 35)
2. Aizveriet udensvada värstu.
3. Pievienojiet darza šluteni pie produktu udensieplūdes vietas. (Att. 36)
4. levietojiet kontaktdaksu kontaktligzdā.
5. Atveriet udensvada värstu.
6. Pirms produkta lietosanas atgaisojiet体系建设 Skatiet seit: Sistemas atgaisošana lpp. 268.

Produkta pievienošana atvertai udenskratuvei

Produktu var izmantot ar atvertas udenskratuves udeni, piem eram, ezera vai udens mucas. Izmantojiet maksimali 3 m garu un 1 / 2 collas platu iesuksanas sluteni (nav ietverta komplektacija).

(Att. 37)

IEVEROJET: Udensvada udens temperatura nedrskt but augstaka par 20^

IEVEROJET: Produktsnedrifikst atrasties vairak nekā 0,5 m augstak par udens avotu.

1. Ja darza šlūtenes adapteris ir uzstādīts, nonemiet to no produkta udens ieplūdes vietas. (Att. 38)

IEVEROJET: Nenonemiet udens iepludes vietas udens filtru.

1. Produktura udens iepludes vietai pievienojiet iesuksanas šluteni (nav ieklauta komplektacija). (Att. 39)
2. levietojiet iesuksanas sluteni udens avota un parliecinieties, vai filtrs ir pilnibā iemérkts.

IEVEROJIET: Nelietojiet iesuksanas sluteni bez filtra.

1. Spiediet izcilni smidzinatāja roktura ātrā savienojuma virzienā un velociet uz āru augstsprieguma udens šluteni. (Att. 25)
2. levietojiet kontaktdaksu kontaktligzdā.
3. Pagrieziet barosanas slédzi ieslēgtā (I) pozćija un laujiet produktam aptuveni 2 minutes darboties.
4. Pagrieziet barosanas slédzi izslēgta (0) požćija.
5. Ar vienu roku stingri satveriet smidzinataja rokturi un spiediet augstspiediena sluteni smidzinataja roktura atraja savienojumā. (Att. 24)
6. Pirms produkta lietošanas atgaisojiet sistemu. Skatiet šeit: Sistemas atgaisošana lpp. 268.

Sistemas atgaisošana

IEVEROJIET: Pirms sistemas atgaisoanas parliecinieties, vai barosanas sledzis ir izslegt (0) pozicija.

1. Pievienojiet produktu udens avotam. Skatiet.SEit: Produktta pievienosana udens avotam lpp.268.
2. Uzstadiet smidzinataja cauruli uz smidzinataja. Skatiet seit: Smidzinataja caurules uzstadisana lpp. 267.
3. Atlaidiet piedzinas melites bloketaju. Skatiet seit: Piedzinas melites bloketaja nospiesana un atlaisana lpp. 269.
4. Spiediet piedzinas melfiti un turiet to nospiestu, lidz udens tek pa smidzinataja caurules sprauslu. (Att. 40)

Produkta atvienošana no udens avota

1. Pagrieziet barošanas slēdzi izslēgta (0) požćija.

2. Ja produits ir pievienots pie udensvada, aizveriet udensvada värstu.

3. Ja produits ir pievienots pie udensvada, atvienojiet darza šluteni no udensvada. (Att. 41)

4. Ja produits ir pievienots pie atvertas udenskratuves, iznemiet iesuksanas sluteni no udens avota.
5. Spiediet piedzinas meliti un turiet to nospiestu lidz, udens vairs netek pa smidzinataja caurules sprauslu.
6. Atvienojiet darza šluteni no produkta udens ieplüdes. (Att. 42)

Piezime: Ja produits ir pievienots pie atverta udens avota, atvienojiet iesuksanas šluteni.

1. Spiediet izcilni smidzinataja roktura aTRA savienojuma virziena un velciet uz aru augstsprieguma udens šluteni. (Att. 25)
2. Pagrieziet barosanas sledzi ieslegtā (I) pozicijā. Laujiet produktam darboties, lidz no augstspiediena šlūtenes vairs neizplust udens.
3. Pagrieziet barosanas sledzi izslegtā (0) pozicija.
4. Pirms novietot produktu uzglabāsanai, laujiet smidzinātāja rokturim, smidzinātāja caurulei un sprauslām nožut.

Piedzinas melites bloketaja nospiesana un atlaisana

Lai nospiestu piedzinas melfites bloketaju, spiediet pogu bloketao pozicija. (Att. 43)
Lai atbrivotu piedzinas mellites bloketaju, spiediet pogu atbloketapozicija.

Izstrādājuma ieslēgšana

1. Pievienojiet izstradajumu udens avotam. Skatiet seit: Produktta pievienosana udens avotam lpp. 268.
2. levietojiet kontaktdaksu kontaktligzdā.
3. Pagrieziet barosanas sledzi iesegtā (I) stavokli. (Att. 44)
4. Atlaidiet piedzinas melites bloketaju. Skatiet seit: Piedzinas melites bloketaja nospiesana un atlaisana lpp. 269.
5. Nospiediet piedzinas meliu uz smidzinataja roktura.

Piezime: Izstradajums automatiski apstajas, kad atlaižat piedziñas mīliti.

Izstrādājuma apturešana

Piezime: Izstradajums automatiski apstajas, kad atlaižat piedzinas meliti.

1. Atlaidiet piedzinas meliti uz smidzinataja roktura.
2. Nospiediet piedzinas melites bloketaju. Skatiet seit: Piedzinas melites bloketaja nospiesana un atlaisana lpp. 269.
3. Pagrieziet barosanas sledzi izslegtā (0) stavokli. (Att. 45)
4. Atvienojiet kontaktdaksu no barosanas avota.
5. Atvienojiet izstradajumu no udens avota. Skatiet.SEit: Produktta atvienosana no udens avota lpp. 268.

Piezime: Ja atstajat izstradajumu uz laiku, kas ilgaks par 5 minutem, vienmér atvienojiet to no udens avota.

Putu smidzinātāja izmantošana

1. Nonemiet putu smidzinataju no taturetaja. (Att. 46)
2. Piepildiet putu smidzinatāja tvertni ar tirīsanas lidzekli.

IEVEROJET: Izmantojiet tikai Husqvarna ieteiktus tirišanas lidzeklus.

1. Spiediet putu smidzinataja atro savienojumu uz smidzinataja caurules atra savienojuma, lidz tasnofiksejas vieta. (Att. 47)

Piezime: Putu smidzinataja atloks ir jasalago ar smidzinataja caurules gropi.

1. Pievienojiet produktu udens avotam. Skatiet.SEit: Produktta pievienosana udens avotam lpp.268.
2. ledarbiniet ieri. Skatiet seit: Izstradajuma ieslegsana lpp. 269.

Apkope

levads

BRIDINAJUMS: Pirms veicat apkopi, izlasiet nodalu par drošibu un pärliecinieties, vai izprotat to.

Lai veiktu visus izstradajuma akopes un remonta darbus, ir nepiecesama ipasa apmaciba. Mês

garantējam profesióna remonta un apkopes pieejamibu. Ja jusu izplatitājs nav servisa pārstāvis, versieties pie vina, lái iegutu informaciju par tuvako servisa pārstāvi.

Papildinformaciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

Apkope Pirms iz-	mantoša-nas	Pćc lieto-šanas
Veiciet vispārīgu pārbaudi. Ja mirgo brīdinājuma indicatoris (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Vispārejās pārbaudes veikšana lpp. 270.	X
Notīriet izstrādājumu. Ja mirgo brīdinājuma indicatoris (C), informāciju par ieteicamo tukš-gaitas ātrumu skatiet šeit: Produktta tīršana lpp. 270.		X
Notīriet smidzinātāja cauruli un sprauslas. Ja mirgo brīdinājuma indicatoris (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Smidzinātāja caurules un sprauslu tīršana lpp. 270.		X
Iztīriet udens filtru. Jaūdens filtrs ir bojāts, mainiet to. Ja mirgo brīdinājuma indicatoris (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Üdens filtra tīršana lpp. 270.		X
lesmērējiet savienojumu O-veida gredzenus. Ja mirgo brīdinājuma indicatoris (C), informā-ciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Savienojumu blīvgredzenu ellošana lpp. 271.		X

Visparejas pbardaues veiksana

BRIDINAJUMS: Pirms produkta apkopes parsledziet barosanas sledzi izslegta (0) pozicija, atvienojiet kontaktdaksu no barosanas avota.

IEVEROJIET: Atvienojiet produktu no udens avota un pirms produkta apkopes parliecinieties, vai visas dalle ir sausas.

• Parliecinieties, ka uzgiezni un skruves uz produkta ir cieši pievilktas.
• Pärbaudiet, vai produkta kabei nav novietoti tā, ka tie var tikt bojāti.
• Pärbaudiet, vai augstspiediena šlūtene nav nodilusi un bojăta.

BRIDINAJUMS: Nelietojiet\ produktu, ja augstspiediena šlutene ir\ nodilusi vai bojata.

Produkta tirišana

BRIDINAJUMS: Pirms produkta
apkopes parsledziet barosanas sledzi
izslegta (0) pozicijă, atvienojiet kontaktdaksu
no barosanas avota.

IEVEROJIET: Atvienojiet produktu no udens avota un pirms produkta apkopes parliecinieties, vai visas dalas ir sausas.

Notiriertvisasarejasdalasar sausudranu.
- Nemazgajiet produktu ar augstspiediena mazgataju.
- Uzturiet gaisa ieplüdes vietas tiras, lai vienmér nodrošinatu pietiekamu produkta dzesësanu.

Smidzinataja caurules un sprauslu tirišana

BRIDINAJUMS: Pirms produkta
apkopes parsleydzi barosanas sledzi
izslegta (0) pozicij, atvienojiet kontaktdaksu
no barosanas avota.

IEVEROJIET: Atvienojiet produktu no udens avota un pirms produkta apkopes parliecinieties, vai visas dalas ir sausas.

1. Ja sprausla ir uzstadita uz smidzinataja caurules, nonemiet smidzinataja cauruli. Skatiet seit: Sprauslas uzstadisana un nonemsana lpp. 267.
2. Notiriet sprauslas, smidzinataja caurules savienojumu un smidzinataja roktura savienojumu ar ziepjüdeni. (Att. 48)
3. Ja sprauslas ir nosprostotas, likvidejiet aizserejumu, izmantojot tirisanas instrumentu. (Att. 49)

Udens filtra tirisana

BRIDINAJUMS: Pirms produkta apkopes parsledziet barosanas sledzi izslegta (0) pozicijaj, atvienojiet kontaktdaksu no barosanas avota.

IEVEROJIET: Atvienojiet produktu no udens avota un pirms produkta akopes parliecinieties, vai visas dalas ir sausas.

1. Ja darza šlūtenes adapteris ir uzstadīts, nonemiet to no produktu udens ieplūdes vietas. (Att. 38)
2. Izvelciet udens filtru. Izmantojiet plakanknaibles. (Att. 50)
3. Parbaudiet, vai udens filtrns nav bojats. Ja udens filtrs ir bojats, mainiet to. (Att. 51)
4. Noskalojiet udens filtru tira uten. (Att. 52)

Savienojumu blivgredzenu ellošana

BRIDINAJUMS: Pirms izstradajuma apkopes parsledziet barosanas sledzi izslegta (0) stavokfi, atvienojiet kontaktduksu no barosanas avota.

IEVEROJET: Atvienojiet izstradajum no udens avota un pirms ta apkopes parliecinieties, vai visas dalas ir sausas.

1. Nongemiet smidzinataja cauruli no smidzinataja roktura un smidzinataja rokturi no augstspiedena slutenes. Skatiet seit: Smidzinataja caurules uzstadisana lpp. 267 un Smidzinataja roktura uzstadisana lpp. 267.

2. leellojet darza šlūtenes adapterera, smidzinātāja caurules un augstspiediena šlūtenes blivgredzenus, izmantojot smērvielu. Skatiet.SEit: Tehniskie dati lpp. 273 informaciju par pareizu smērvielas veidu. (Att. 53)

Šlūtenes spoles parsega nonemšana un uzstādīšana

BRIDINAJUMS: Pirms produkta
apkopes parsleydziet barosanas sledzi
izslegta (0) pozicija, atvienojiet kontaktdaksu
no barosanas avota.

IEVEROJIET: Atvienojiet produktu no udens avota un pirms produkta apkopes parliecinieties, vai visasDSLs ir sausas.

Šlūtenes spoles parsegs ir piestiprināts ar 3 fiksatoriem.

1. lespiediet 3 fiksatorus un uzmanigi nonemiet šlūtenes spoles pásegu. (Att. 54)
2. Lai uzstaditu slutenes spoles parsegu, uzmanigi spiediet to, lidz tas nofiksejas pozicijia.

Problemu novarsana

Problemu novéršanas grafiks

Problēma lespējamais iemesls Risinājums
Izstrādājums nesāk darboties. Kontaktdakša nav pievienta barošanas avotam.	levietojiet kontaktdakšu kontaktligzdā.
Barošanas slēdzis ir izslēgtā (0) pozīcijā.	Pagrieziet barošanas slēdzi ieslēgtā (l) pozīcijā.
Kontaktligzdā nav strāvas. Sazinieties	ar apstiprinātu elektriki.
Strāvas vads ir bojats vai defektīvs. Sa	zinieties ar pilnvarotu akopes pārstāvi.
Termiskā aizsargiekārta aptureja strāvas padevi.	Pirms produkta atkārtotas palaišanas uzgaidiet, kamēr tas atdziest.
Tiek izmantots nepareiza veida paga-rinātājs.	Pārliecinieties, vai pagarinātājs ir pil-nibā izfīts un vai spriegums atbilst produkta spriegumam.
Drošinātājs izdeg palaišanas vai dar-bības laikā.	Tiek izmantots nepareiza veida droši-nātājs.	Pārliecinieties, vai izmantojat “C” vai “K” klases lendarbīgu drošinātāju.
Problēma lespējamais iemesls Risināj	ums
Produktus neapstājas. Produktus ir bojās.	Atvienojiet kontaktdakšu un szainie-	ties ar pilnvarota servisa pārstāvi.
Produktus pārmērīgi sakarst. Nepietiekama gaisa plūsma. Iztīriet gaisa ieplūdes	atveres.
Produktus darbojas nevienmērīgi. Sistē	mā ir gaiss. Atgaisojiet sistēmu.
ūdens spiediens nav apmierinošs. Šlūtene ir saliekta Pārbaudiet, vai uz šlūtenēm nav sa-liekumu.
Barošanas slēdzis ir izslēgtā (0) pozī-cijā.		Pagrieziet barošanas slēdzi ieslēgtā (I) pozīcijā.
Nepietiekamaūden plūsma. Pārbaudiet, vai produits ir pareizi pievienotsūden avotam. Nodroši-niet, kaūden plūsma ir pietiekama.
Aizsērējisūden filtrs. Iztīrietūden filtru.
Sistēmā ir gaiss. Atgaisojiet sistēmu.
Piederums nav pareizs. Noteikti izmantojiet pareizo piederu-mu.
Augstspiedienaūden šlūteni nevar izvilkt uz āru.	Šlūtenes spole ir blokēta. Noṭemiet šlūtenes spoles pārsegu un likvidējiet nosprostojumu. Iztīriet šlūtenes spoli.

Pārvadāśana, glabāśana un utilizesāsana

Transportesana

• Pirms produkta transportešanas atvienojiet kontaktdakšu no kontaktligzdas.
• Pirms produkta transportešanas atvienojiet to no barošanas avota.
• Transportesanas laikā nostipriniet produktu horizontali.
• Transportesanas laikā piestipriniet produktu, lai novérstu kustibas.

Uzglabāšana

• Pirms produkta novietosanas uzglabasanai noteciniet udeni no produkta, augstspiediena udens slutenes un piederumiem.
• Sagatavojiet produktu uzglabăşanai. Ja mirgo bridinajuma indicatoris (C), informaciju par ieteicamo tukşgaitas Ārumu skatiet seit: Produktasa sagatavošana uzglabăşanai Ipp. 272.
• Glabajiet produktu sausā, no sala pasargātā vide.

Produkta sagatavošana uzglabāšanai

1. Apturiet produktu un atvienojiet kontaktdaksu nokontaktligzdas.

2. Atvienojiet produktu no udens avota. Ja mirgo bridinajuma indicatoris (C), informaciju par ieteicamo tuksgaitas atrumu skatiet seit: Produktata atvienosana no udens avota lpp. 268.

3. Parliecinieties, vai visi pigeonumi ir sausi.
4. levietojiet smidzinātāja rokturi, smidzinātāja cauruli un sprauslas turetājos.
5. Atvienojiet augstspiediena udens sluteni no smidzinataja roktura un uztiniert augstspiedena udens sluteni uz slutenes spoles. (Att. 26)
6. levietojiet strāvas vadu tā turetāja un uzlieciet siksnu. (Att. 55)
7. Nolokiet transportešanas rokturi. Ja mirgo bridinajuma indicatoris (C), informaciju par ieteicamo tuksgaitas atrumu skatiet seit: Transportešanas roktura atlocisana un nolocisana lpp. 267.

Utilizešana

Husqvarna izstradajumi nav sadzives atkritumi un tie ir jautilize atbilsto risokasgramatas noradijumiem.

• leverojiet vietejas utilizeesanas prasibas un piemerojamos noteikumus.
• Nododiet izstradajumu un iefpakjumu atbilstoša pārstrades vieta.

Tehniskie datum

	PW 240
Motors un sūknis
Tips Mainstrāvas virknes slēguma motors
Jauda, W 1800
Sprieguma diapazons, V 220-240
Frekvence, Hz 50
Nominalā strāva, A 7
Maks.ūdens plūsma, l/min. 7,7
Maks.ūdens izplūdes spiediens, bāri/MPa 140/14
Maks.ūdens ieplūdes spiediens, bāri/MPa 10/1
Maks.ūdens ieplūdes temperatūrā, °C/°F 40/104
Maks.ūdens ieplūdes temperatūrā (sūkšanas režimā), °C/°F 20/68
IP nomināls IPX5
Drošības klase II klase
Ellošana
O-veida gredzenu smērvielas tips Unisilkon L250 / Gardena silikona	smērviela / Dow corning® M 55 O-veida gredzena smērviela
Svars
Svars, kg 9,5
Trokšηa emisija 57
Skañas jaudas limenis, izmērītais dB (A) 89
Skañas jaudas limenis, garantētais LWA dB(A)	92
Skañas limeni 58
Ekvivalentais skañas spiediena limenis pie operadora auss, dB(A)	76
Vibracijas limeni 59
Turetājs/svira (ar standarta sprauslu) m/s2	2,5
Ekvivalentais vibraciju limenis 60
Turetajs/svira (ar standarta sprauslu) m/s2	0,9

Piederumi

Apstiprinatie pigeonumi

Apstiprinatie pigeonumi Izstr. nr.
Virmas tīrīsanas fīdzeklis SC 300 590 65 79-01
Putu smidzinātājs FS 300 590 66 04-01
Cauru lʊ tīrīsanas šlūtene, 15 m 590 66 10-01
ūdens filtrs 590 65 93-01
Atpakalplūsmas vārsts 590 65 95-01
Sūkšanas šlūtene 590 65 97-01
Transportfīdzeklʊ komplektis 590 66 07-01
Rotējošo suku komplektis 590 66 06-01
Izliekta smidzinātāja caurule 590 66 11-01
ūdens sūkšanas sprausla 590 66 05-01
Pagarinājuma šlūtene, 8 m 590 66 08-01

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrijja, tālr. nr. [phone], ar pilnu atbildibu apliecinām, ka Ḫs izstrādājums:

Apraksts Augstspiediena mazgātājs
Zīmols Husqvarna
Tips/modelis PW 240
Identifikācija Ar sērijas numu riam no 2022 un turpmākiem sērijas numuriem

pilibā atbilst šādām ES direktivām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromag hētisko savietojamību”
2000/14/EK “par trokšná em siju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprūkojumos

un ir ieveroti zemak noraditie sasanotie standarti un/vas tehniskie dati: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Lai iegutu informaciju par troksha emisiju, skatiet seit: Tehniskie dati lpp. 273.

Huskvarna, 2022-12-12

Claes Losdal, attistibas nodalas vaditajs/darzkopibas produkti, Husqvarna AB
