Tekniset tiedot	Maksimipaine: 140 bar, Virtaus: 440 l/h, Teho: 1,8 kW, Paino: 12 kg
Käyttö	Erinomainen ulkopintojen puhdistukseen, mukaan lukien terassit, ajotiet ja ajoneuvot.
Huolto ja korjaus	Tarkista suodattimet säännöllisesti, puhdista suuttimet ja säilytä pakkaselta suojattuna.
Turvallisuus	Käytä suojalaseja, vältä suihkun suuntaamista ihmisiin tai eläimiin.
Yleistä tietoa	2 vuoden takuu, yhteensopivat lisävarusteet saatavilla, käyttöohje mukana.

Usein kysytyt kysymykset - PW 240 HUSQVARNA

Kuinka käynnistän HUSQVARNA PW 240 -painepesurin?

Varmista, että painepesuri on kytketty, vesitankki on täynnä ja kaikki liitännät ovat tiukasti kiinni. Avaa vesihana ja paina käynnistyspainiketta.

Miksi painepesuri ei käynnisty?

Tarkista, että virtajohto on kunnolla kytketty ja sähköä on saatavilla. Varmista myös, ettei vikavirtasuoja ole lauennut ja että suutin on oikein kiinnitetty.

Minkä tyyppistä pesuainetta voin käyttää HUSQVARNA PW 240:n kanssa?

Käytä painepesureille tarkoitettua erityistä pesuainetta. Vältä syövyttäviä tai hankaavia tuotteita, jotka voivat vahingoittaa laitetta.

Kuinka säädän veden lähtöpaineen?

HUSQVARNA PW 240:ssa on paineensäädin. Käännä säätönuppia lisätäksesi tai vähentääksesi painetta tarpeidesi mukaan.

Mitä teen, jos painepesuri vuotaa?

Tarkista kaikki letkujen ja tiivisteiden liitokset mahdollisten vuotojen varalta. Vaihda kuluneet tai vaurioituneet tiivisteet ja kiristä liitokset tarvittaessa.

Kuinka puhdistan HUSQVARNA PW 240:n vesisuodattimen?

Irrota vesiletku ja ota vesisuodatin pois paikaltaan. Huuhtele suodatin puhtaalla vedellä roskien poistamiseksi ja aseta se takaisin paikalleen.

Mikä on suurin veden lämpötila, jonka HUSQVARNA PW 240 kestää?

HUSQVARNA PW 240 -painepesuria ei saa käyttää vedellä, jonka lämpötila ylittää 40 b0C.

Kuinka huollan HUSQVARNA PW 240:n?

Tyhjennä vesitankki käytön jälkeen, puhdista suutin ja suodatin. Säilytä laite kuivassa paikassa ja suojaa se säältä.

Onko HUSQVARNA PW 240:llä takuu?

Kyllä, HUSQVARNA PW 240:llä on yleensä 2 vuoden takuu. Katso lisätietoja käyttöohjeesta.

Mitä teen, jos painepesuri ei tuota painetta?

Tarkista, ettei vesiletku ole taittunut tai tukossa, suodatin on puhdas ja suutin on oikein kiinnitetty. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

KÄYTTÖOHJE PW 240 HUSQVARNA

FI Kayttöohje 154-169

ApaipEaTn Tns AaBns 6Kaaou

1. NiEOTn yawTIDa TPOCS NTV KATEUUVON TOU TAXUUVOaou Otn AaN YEAaOoKai TpaBNTe TPOC Ta Ew ToV OAWVa Vepou uynAn Gnean (EIK. 25)
2. TupioTe To kapouAI a 8eiooTpoqa mexpi va Tuaixtei PAnpOwC O wAInvac Vepou uynAns TiEanS. (Eik. 26)

Eykataaon TIOAO u Ekaou

1. KpatnoTe Tn n yekaoou e To eva xepi kai Tioe Tn ouvdeon Tou TIOAOyekaoou Meaa otn n yekaoou. (Eik. 27)
2. TpEpsi To TIOTOI 0 EIOOtpoqa KAI aTEAEUthetaToTIOTOI .To TIOTOI aOaAizI Otn θeON Tou.

ApaipEaon TIOAOU 6Kaaou

Toiteluliti lukustus

Toiteluliti sukustus (A) takistab toiteluliti (B) juhuslikku kasutamist. Kui toiteluliti sukustus on sukustatud asendis, ei saa toitelulitit sisse vajutada.

(Joon. 16)

Toiteluliti

• Asetage rattakomplektid omakohale ja kinnitage kaks kruvi. (Joon. 20)

Too

Sissejuhatus

Toiteluliti lukustuse sisse- ja valjalulitamine

Toiteluliti lukustuse sisselulitamiseks likake nupp likustatud asendisse. (Joon. 43)
Toiteluliti lukustuse valjalulitamiseks lukake nupp lukustamata asendisse.

Toote käivitamine

Markus: Seade seiskub automaatseit toiteluliti vabastamisel.

Toote seiskamine

Törkeotsingu ajakava

Kuljettaminen, sailyttaminen ja havittaminen. 166

Tekniset tiedot 167

Tarvikkeet 168

Vaatimustenmukaisuusvakuutus. 169

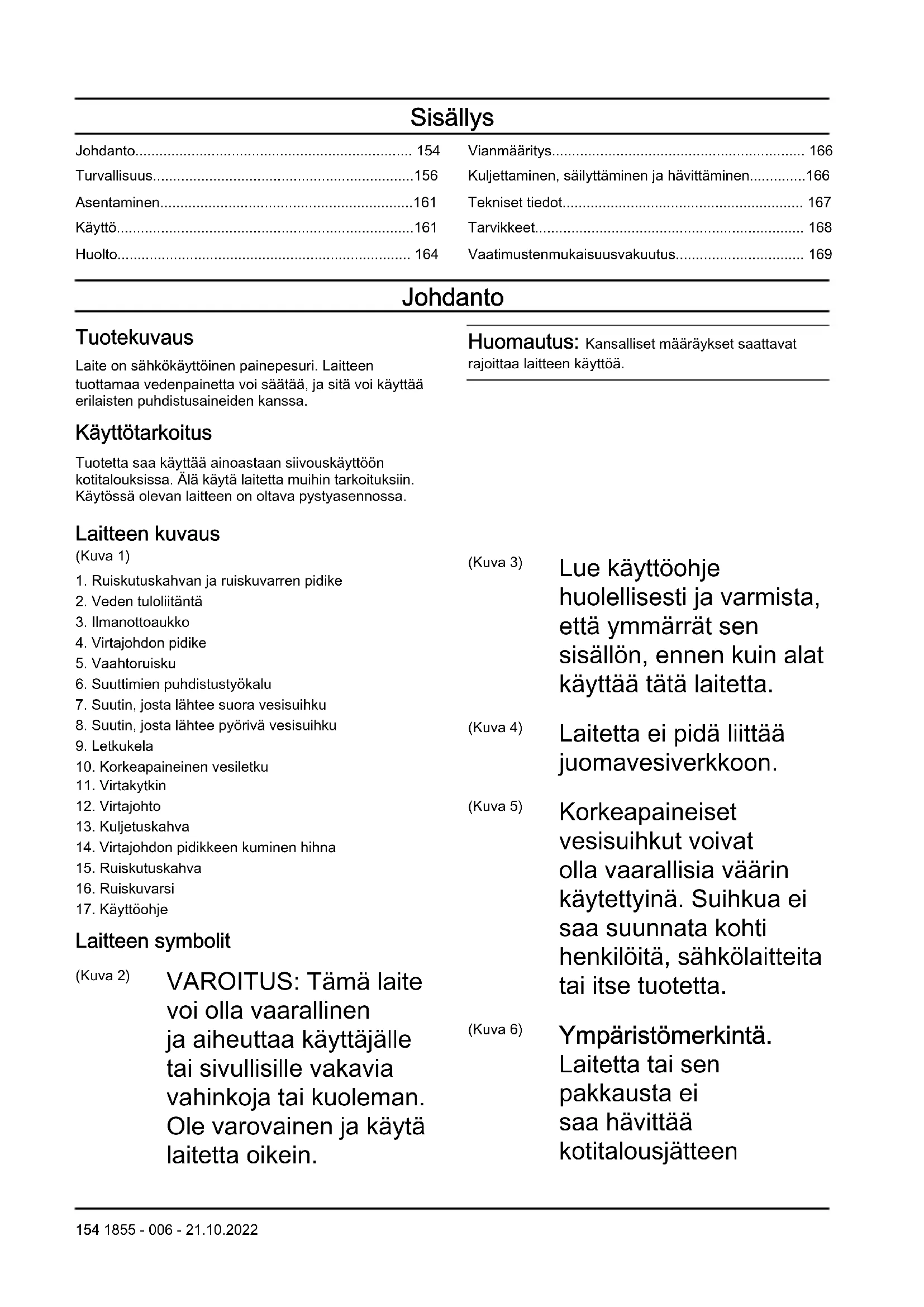

Johdanto

Tuotekuvaus

Laite on sahkokayttoinen painepesuri. Laitteen tuottamaa vedenpainetta voi saataa, ja sita voi kayttaa erilaisten puhistusaineiden kanssa.

Käytötarkoitus

Tuotetta saa kayttä ainoastaan siivouskaytöön kotitalouksissa. Alä kaytä laitetta muhin tarkoituksiin. Käytössä olevan laitteen on oltava pystyasennossa.

Laitteen kuvaus

(Kuva 1)
1. Ruiskutuskahvan ja ruiskuvarren pidike
2. Veden tulolitanta
3. Ilmanottoaukko
4. Virtajohdon pidike
5. Vaahtoruisku
6. Suuttimien puhistustyokalu
7. Suutin, josta lähtee suora vesisuihku
8. Suutin, josta lahtee pyorivavesisuihku
9. Letkukela
10. Korkeapaineinen vesiletku
11. Virtakytkin
12. Virtajohto
13. Kuljetuskahva
14. Virtajohdon pidikkeen kuminen hihna
15. Ruiskutuskahva
16. Ruiskuvari
17. Kayttoohje

Laitteen symbolit

(Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käytäjälte tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä laitetta oikein.

Huomautus: Kansalliset märäykset saattavat rajoittaa laitteen käytöä.

(Kuva 3)

Lue käyttoohje
huolellisesti ja varmista,
etta ymmarrat sen
sisallön, ennen kuin alat
käyttaa tata laitetta.

(Kuva 4)

Laitetta ei pidä liittäa juomavesiverkloon.

(Kuva 5)

Korkeapaineiset vesisuihkut voivat olla vaarallisia värarin käytetyinä. Suihkua eis saa suunnata kohti henkilöitä, sähkölaitteita tai itse tuotetta.

(Kuva 6)

Ympäristömerkinta.
Laitetta tai sen
pakkausta ei
saa havittä
kotitalousjätteen

mukana. Vie se asianmukaiseen sahköja elektroniikkalaitteiden keräyspisteeseen.
(Kuva 7) Luokan II työkalu.
(Kuva 8) Laite tayttä soveltuvien EYdirektiivien vaatimukset.
(Kuva 9) Laite tayttä soveltuvien
Euraasian tulliliiton
direktivien vaatimukset.
(Kuva 10) Laite tayttä soveltuvien UkrSEPRO-direktivien vaatimukset.
(Kuva 11) Laite tayttä soveltuvien RCMdirektiivien vaatimukset. Koskee ainoastaan Australiaa ja Uutta-Seelantia.
(Kuva 12) Melupäastot ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktivien ja säädosten mukaisesti sekä Uuden Etelä-Walesin "Protection of the

Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Laitteen taattu aenentehotaso on maaritely kohdassa Tekniset tiedot sivulla 167ja arvokilvessa.

(Kuva 13) Suojattu joka puolelta alhaisella vedenpaineella virtaavalta vedeltä.
(Kuva 14) Suojaa tuote pakkaselta.
(Kuva 15) Tämä tuote täytää sovellettavissa olevien UK-saädosten vaatimukset.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan tertifointivaatimuksaia.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
  tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä
  tai hyväksytyllä asiantuntijalla.

Turvallisus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia kaytetaan, kun jotakin kayttöhjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä
käytetään, jos
käyttoohjeen
noudattamatta
jättämisestä voi seurata
käyttajän tai sivullisen
vamma tai kuolema.

HUOMAUTUS:
Tata käytetaan,
jos käyttoohjeen
noudattamatta
jättämisestä voi
seurata koneen,
muiden materiaalien
tai ympäristön
vaurioituminen.

Huomautus: Tata kaytetaan tietyissä tilanteissä tarvittavien lisātietojen antamiseen.

Yleiset turvallisuusohjeet

VAROITUS: Lueseuraavat varoituksetennen tuotteen kayttoa.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheittaa vammoja tai kuoleman.
- Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-huoltolikkeeseen, ennen kuin jatkat.
- Muista, etta käytäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
- Pidä laite puhtaana. Varmista,etta tuotteen merkit ja tarrat ovat luettavissa.
- Älä anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttaa laitetta. Paikalliset märärykset saattavat rajoittaa käytäjän ikää.
- Henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut, saavat käytää tuotetta, mikäi heitä valvotaan tai/heille on annettu ohjeita tuotteen turvallisesta käytõstä ja he

ymmärvat sihen liittyvat vaarat.

• Henkilöt, joilla ei ole tarvittavia tietoja tai kokemusta, saavat käytää tuotetta, mikäiheit valvotaan tai heille on annettu ohjeita tuotteen turvallisesta käytõstä ja he ymmärṭavat siihen liittyvät vaarat.
• Älä käytä laitetta jos olet väsynyt tai sairastai alkoholin, huumaavien aineiden tai laækkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus nakökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä laitetta, jos se on viallinen.
• Alä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Turvallisuusohjeet käytöä varten

VAROITUS: Lueseuraavat varoituksetennen tuotteen kayttoa.

• Älä käytä laitetta, jos virtajohto, korkeapaineletku, liipaisimen varmistin tai ruiskutuskahva on vaurioitunut.

• Tarkista laitteen kunto ennen kuin käynnistät sen. Älå käytä laitetta, jos siinä on vahingoittuneita tai puuttuvia osia.

• Pidä ruiskutuskahvasta tiukasti kiinni molemminkäsin. Käytöliipaisimesta vetäminen aiheuttaa takapotkun.
• Ole varovainen käyttaessäisi laitetta. Laitteen tuottama korkea paine on vaarallista ja saattaa aiheuttaa vammoja.
• Älä suuntaa vesisuihkua itseäsi, muita ihmisä tai eläimiä kohti.
• Alä suuntaa suihkua itseasi tai muita ihmisä kohti jalkineiden puhdistamisesta varten.
• Älä suuntaa suihkua sähkölaitteiden tai itse laitteen suuntaan.
  Käytä henkilökohtaisia suojavarusteita, kun käytät laitetta. Katso Henkilonsuojaimet sivulla 159.
• Älä käytä tuotetta lahellä ihmisä, joillaei ole asianmukaisia suojavarusteita.
• Jos käytät puhdistusainetta, noudata puhdistusaineen turvallisuusohjeita.

Käytä ainoastaan Husqvarnapuhdistusaineita.
- Laitetta saa käyttaa ainoastaan asianmukaisella vedenpaineella ja asianmukaisten puhdistusaineiden kanssa vain tassä käytöoppaassa märitetlyihin käytötarkoituksiin. Jos käytät värärä vedenpainetta tai puhdistusainetta tai käytät laitetta muihin kuin tassä käytöoppaassa märitetlyihin käytötarkoituksiin, saatat vaurioittaa laitetta, pintoja, materiaialeja tai muita laitteita. Husqvarna ei vastaa laitteen virheellisestä käytõstä aiheutuvista vahingoista.
- Laitetta ei ole suositeltavaa liittäjuomavesiverkloon. Jos laite on liitettävä juomavesiverkloon, noudata paikallisia ja kansallisia märäryksiä. Käytä tarvittaessa takaiskuventahtiilä (ei sisally tuotteeseen). Takaiskuventaillin lapi virrannut vesi on juomakelvotonta.
- Alä ruiskuta palavia{nesteita. Rajahdysvaara.
- Alä anna lasten käyttaa laitetta.
- Alä anna lasten leikkä laitteella.

• Älä anna kenenkään käyttaa laitetta ilman koulutusta.
  Käytä vain lisävarusteita ja varaosia, jotka Husqvarna on hyväksynyt.
• Varmista, etta sahkoliitanta on valtuutetun sahköasentajan tekemä ja että se on IEC 60364-1 - standardin mukainen.
• Käytä vikavirtasuojaa, joka pysäyttaa sähkon, jos vuotovirta on yli 30 mA 30 ms:n ajan. Jos sinulla ei ole vikavirtasuojaa, käytä laitetta, joka osoittaa piirin maadoituksen.
• Käytä moottorin käynnistys-/ viivesulakkeita, joissa on IEC 898-1- tai IEC947-2-standardin mukainen ominaisuus C tai D tai jotka vastaavat vastaavia IEC:nulkopuolisia standardeja.
• Tuotteita, joissa on kaksoisjannitteen ja-taajuuden merkki, ei tarvitse säätä.
• Jos jatkokaapelia on käytettävää, varmista, että se sopii ulkokäyttoën. Varmista, että pistorasia on vähintään 60 mm:n etäisyydellä maasta. Liitäntä on pidettävää aina kuivana.
• Aseta virtakytkin Off-asentoon (0), irrota virtapistoke ja kytke

käytöliipaisimen varmistinennenkuin poistut laitteen laheltä.

• Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke ennen lisävarusteen vaihtamista.
• Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke ennen laitteen puhdistamista tai huoltamista.
• Alä käytä laitetta silloin, kun ympäristön lampötila on alle 0^ .
• Älä käynnistä jaatynyttä laitetta.
• Älä käytä laitetta sisätiloissa.
• Älä aseta laitteen paällemittaän, kun se on käytössä.
• Alä juo laitteessa käytettyä vettä.
• Älä käytä laitetta avoimien ikkunoiden lahellä.
• Varo sinkoutuvia esineita. Kivet ja irtoesineet saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.
• Jos laitteessa on toimintahäiriö, katso kohta Vianmaäritskaavio sivulla 166.

Henkilönsuojaimet

VAROITUS: Lueseuraavat varoituksetennen tuotteen kayttoa.

• Henkilönsuojaimet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjan auttaa oikeiden varusteiden valinnassa.
  Käytäkestäviä ja luistamattomia saappaita tai kenkiä. Alä käytäavonaisia jalkineita tai kulje paljain jaloin.
  Käytä suojavaatteita.
  Käytä hyväksyttyjä kuulonsuojaimia.
• Käytä suojalaseja.
  Käytä luokan FFP2 tai
  vastaavaa hengityssuojainta,
  jos käytät laitetta
  ympäristöissä, joissa voi
  muodostua vaarallisia
  aerosoleja.

Tuotteen turvalaitteet

VAROITUS: Lueseuraavat varoitusohjeetennen laitteenkayttamista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
• Alä poista turvalaitteita tai tee niihin muutoksia.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarnahuoltolikkeeseen.

Käytöliipaisimen varmistin

Käytöliipaisimen varmistin

(A)体系建设ahattoman kayttoliipaisimen (B) kayton.

Kun käytöliipaisimen varmistin on lukittu, käytöliipaisinta ei voi painaa sisään.

(Kuva 16)

Käytöliipaisin

Laite käynnistyy, kun käytöliipaisinta painetaan. Laite sammuu, kun käytöliipaisin vapautetaan.

Lampösujoa

Laitteessa on automaattinen lampösuja. Jos laite kuumenee liikaa, lampösuja katkaisee laitteen virransyötön. Jos lampösuja on katkaissut virran, on odotettava kunnes laite jäahty. Lampösuja nollautuu automaattisesti, kun laite on jäahtnyt riittävästi.

Hydraulinen paineenrajoitusventtiili

Laitteessa on sisäinen paineenrajoitusventtiili, joka体系建设 liian korkean paineen hydraulijärkestelmässa.

Kunnossapitoon liittyväturvallisuusohjeet

VAROITUS: Lueseuraavat varoitukset jaohjeet ennen laitteenhuoltamista.

HUOMAUTUS: Aina kun laite on ollut varastoituna pitkään, huolla laite ennen sen käynistämista.

• Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet.
• Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoiminpiteitä.
• Tee laitteelle ainoastaan tassä käytöoppaassa mainitut huoltotoimenpiteet.

• Käytä ainoastaan alkuperäisiä varaosia, joita Husqvarna suositteee. Korkeapaineiset vesilektut, liitoskappaleet ja liittimet ovat tärkeitā turvallisuuden kannalta, kun tuotetta käytetaän. Käytä vain valmistajan suosittelemia letkuja, liitoskappaleita ja liittimiä.

• Älä korjaa laitetta itse. Ota yhteys Husqvarnahuoltolikkeeseen.

• Ota yhteys Husqvarna-huoltolikkeeseen, jos

virtajohto tai pistoke on vahingoittunut.

• Alä anna lasten puhdistaa tai huoltaa laitetta.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä

turvallisuutta käsittelevä luku ennen laitteen asentamista.

Puutarhalektkun sovittimen asentaminen

1. Poista veden tuloliitannan kuljetussuojus ja havita se. (Kuva 17)
2. Asenna puutarhalektkun sovitin veden tuloliitantaan. (Kuva 18)

HUOMAUTUS: Varmista, etta
asennat puutarhalektkun sovittimen suoraan veden tulolitantään. Jos puutarhalektkun sovitinta ei ole asennettu suoraan, se voi vahingoittaa kierteita ja aiheuttaa vuotoja.

1. Kiristä puutarhalekun sovitin tiukaksi.
2. Irrota puutarhaletkun sovitin painvastaisessa järestyksessä.

Jalkatuen sekä ruiskutuskahvan ja ruiskuvarren pidikkeen asentaminen

1. Aseta jalkatuki (A) paikalleen ja kiinnitta ruuvi (B). (Kuva 19)
2. Aseta pidike (C) paikalleen ja kiinnitä kaksi ruuvia (D).

Huomautus: Pidikkeen alempi ruvi pitää myös jalkatuen paikallaan. Varmista, etta jalkatuen reikä on kohdakkain alemman ruvin kanssa.

Pyörien asentaminen

Huomautus: Varmista ennen toimenpiteen aloittamista, etta jalkatuki sekä ruiskutuskahvan ja ruiskuvarren pidike on asennettu. Katso kohdasta Jalkatuen sekä ruiskutuskahvan ja ruiskuvarren pidikkeen asentaminen sivulla 161.

• Aseta pyörakokonaisuus paikalleen ja kiinnitä kaksi ruuvia. (Kuva 20)

Käytto

Johdanto

VAROITUS: Lue ja sisäistä

turvallisuutta käsittelevä luku ennen laitteen käyttoa.

Husqvarna Connect

Husqvarna Connect on ilmainen mobililaitesovellus.

Husqvarna Connect -sovellus saat lisatoimintoja

Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobililaitteeseisi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä jarekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisatietoja saat huoltolikkeestä.

Kuljetuskahvan taittaminen auki ja kokoon

• Taita kuljetuskahva auki painamalla vasemmalla ja oikealla olevia painikkeita ja nosta kahva ylos. (Kuva 21)
• Taita kuljetuskahva kokoon painamalla vasemmalla ja oikealla olevia painikkeita ja työnnä kahva alas. (Kuva 22)

Ruiskutuskahvan asentaminen

1. Vedä korkeapaineinen vesiletku ulos. (Kuva 23)
2. Pidä ruiskutuskahvasta tiukasti kiinni yhdellä kadellä ja työnnä korkeapaineinen vesiletku ruiskutuskahvan pikaliitttimeen. (Kuva 24)

Ruiskutuskahvan irrottaminen

1. Työnnä kielekettä ruiskutuskahvan pikaliittimenuantaan ja vedä korkeapaineinen vesiletku irti. (Kuva 25)
2. Kännä letkukelaa myötapäivään, kunnes korkeapaineinen vesiletku on kelattu kokonaan sisään. (Kuva 26)

Ruiskuvarren asentaminen

1. Pidä ruiskutuskahvasta kiinni yhdellä kädellä ja työnnä ruiskuvarren liitäntä ruiskutuskahvaan. (Kuva 27)
2. Kännä ruiskuvartta myotapäivään ja vapauta se. Ruiskuvari likkiutuu paikalleen.

Ruiskuvarren irrottaminen

1. Paina ruiskuvartta sisään ja kännä sita vastapäivään. (Kuva 28)
2. Vedā ruiskuvari sirtruiskutuskahvasta.

Suuttimen asentaminen ja irrottaminen

Laitteen mukana toimitetaan kaksi suutinta: Yksi suutin, jossa on suora vesisuihku (hellavarainen suutin) ja yksi suutin, jossa on pyorivä vesisuihku (vahva suutin). Suutinta, jossa on suora vesisuihku, voidaan käyttaa herkempien kohteiden, kuten ajoneuvojen pintojen, puhdistamiseen. Suuttimella voi myos puhistaa pintoja, jotka eivat ole herkkiä, kuten kulkuväyliä.

(Kuva 29)

HUOMAUTUS: Älä pese herkkiä pintoja, esimerkiki ajoneuvon maalattuja pintoja, pyörivälla vesisuihkulla varustetulla suuttimella. Pyörivä vesisuihku saattaa vaurioittaa pintaa.

• Asenna suutin pitämällä ruiskuvartta paikallaan toisella kädellä ja työntämälä suutinta sihen toisella, kunnes suutin lukittuu paikalleen. (Kuva 30)
• Irrota suutin tyontämällä ruiskuvarren kieleke sisään ja vetämällä suutin irti ruiskuvarresta. (Kuva 31)

Vesisuihkun paineen saatäminen

Suoralla vesisuihkulla varustetun suuttimen painetta voi saataa.

• Lisa vesisuihkun paina kaantamalla suutinta myotapäivän. (Kuva 32)
• Laske vesisuihkun painetta käntämälla suutinta vastapäivän. (Kuva 33)

Tuotteen käytto

1. Kytke laite vesilähteeseen. Katso kohta Laitteen kytkeminen vesilähteeseen sivulla 162.

2. Ilmaa järestelmä. Katso kohta Järestelmän ilmaaminen sivulla 163.

3. Käynnistä kone. Katso kohta Laitteen käynnistäminen sivulla 163.

Laitteen kytkeminen vesilähteeseen

Laitetta voi kayttäe vesijohtoveden tai avoimen vesilähteen, esimerkiki jarven tai vesitynnyrin, veden kanssa.

• Lisätietoja laitteen liittämisetä vesijohtoverkkoon on kohdassa Tuotteen liittäminen vesijohtoon sivulla 162.
  Lisatietoja laiteen liittamisestä avoimeen vesilähteeseen on kohdassa Laitteen kytkeminen avoimeen vesilähteeseen sivulla 162.

Tuotteen liittäminen vesijohtoon

1. Asenna puutarhalektkun sovitin laiteen veden tuloliitantaan. Katso kohdasta Puutarhalektkun sovittimen asentaminen sivulla 161.
2. Liitä puutarhaletku vesijohtoon. Käytä 10-25 metrin pituista 12 tuuman puutarhaletkua. (Kuva 34)

HUOMAUTUS: Vesijohdon sallittu enimmaisvedenpaine on 1 MPa (10 baaria).

HUOMAUTUS: Vesijohdon suurin sallittu veden lampotila on 40^

1. Avaa vesijohdon venttiili ja varmista, etta vesi pääsee virtaamaan vapaasti puutarhaletkusta. (Kuva 35)
2. Sulje vesijohdon venttiili.
3. Liitä puutarhaletku laitteen veden tuloliitantaan. (Kuva 36)
4. Kytke virtapistoke virtalähteeseen.
5. Avaa vesijohdon venttiili.
6. Ilmaa järestelmä ennen laitteen käytöä. Katso kohdasta Järestelmän ilmaaminen sivulla 163.

Laitteen kytkemin avoimeen vesilähteseen

Laitetta voi käyttaa avoimesta vesilähteestä, kuten järvestä tai vesitynnyrista, tulevan veden kanssa. Käytä enintäan 3 metriä pitkää puolen tuuman imulektua (ei sisally laitteeseen).

(Kuva 37)

HUOMAUTUS: Vesilähteen suurin sallittu veden lampötila on 20^ .

HUOMAUTUS: Laite saa olla enintaan 0,5 metriä vesilähteen ylapuolella.

1. Jos puutarhalekun sovitin on asennettuna, irrota se laitteen veden tulolitannast. (Kuva 38)

HUOMAUTUS: Älä irrota veden tuloliitannan vedensuodatinta.

1. Liītā imuletku (ei sisiǎlly laitteeseen) laitteen veden tuloliitāntään. (Kuva 39)
2. Laita imuleku vesilähteeseen ja varmista, etta suodatin on kokonaan upoksissa.

HUOMAUTUS: Älä käytä imulekua ilman suodatinta.

1. Työnnä kielekettä ruiskutuskahvan pikaliittimenuantaan ja vedä korkeapaineinen vesiletku irti. (Kuva 25)
2. Kytke virtapistoke virtalähteeseen.
3. Kännä virtakytkin On-asentoon (I) ja anna laitteen käydä kahden minuutin ajan.
4. Kännä virtakytkin Off-asentoon (0).
5. Pidä ruiskutuskahvasta tiukasti kiinni yhdellä kaddellä ja työnnä korkeapaineletku ruiskutuskahvan pikaliitäntään. (Kuva 24)
6. Ilmaa järestelmä ennen laitteen käytöä. Katso kohdasta Järestelmän ilmaaminen sivulla 163.

Järestelmän ilmaaminen

HUOMAUTUS: Varmista ennen järjestelmän ilmaamista, etta virtakytkin on Off-asennossa (0).

1. Kytke laite vesilähteeseen. Katso kohdasta Laitteen kytkemin vesilähteeseen sivulla 162.
2. Asenna ruiskuvari ruiskupistoolin. Katso kohdasta Ruiskuvarren asentaminen sivulla 162.
3. Vapauta kayttolipaisimen varmistin. Katso kohdasta KAYtoloipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 163
4. Paina käytöliipaisinta ja pidä se painettuna, kunnes vetta tulee ulos ruiskuvarren suuttimesta. (Kuva 40)

Laitteen irrottaminen vesilähteesti

1. Kännä virtakytkin Off-asentoon (0).
2. Jos laite on kytkettynä vesijohtoon, sulje vesijohdon venttiili.
3. Jos laite on kytkettynä vesijohtoon, irrota puutarhaletku vesijohdosta. (Kuva 41)
4. Jos laite on kytkettynä avoimeen vesilähteeseen, poista imuletu vesilähteestä.
5. Paina käytöliipaisinta, kunnes vetta ei enaà tule suuttimesta.
6. Irrrota puutarhaletku laitteen veden tuloliitannast (Kuva 42)

Huomautus: Jos laite on kytkettynä avoimeen vesilähteeseen, irrota imuletu.

1. Työnnä kielekettä ruiskutuskahvan pikaliittimen suuntaan ja vedä korkeapaineinen vesiletku irti. (Kuva 25)
2. Kännä virtakytkin On-asentoon (I). Anna laitteen käydä, kunnes vettä ei enää tule korkeapaineletkusta.
3. Kännä virtakytkin Off-asentoon (0).
4. Anna ruiskutuskahvan, ruiskuvarren ja suuttimien kuvua ennen kuin varastoit laitteen.

Käytöliipaisimen varmistimen kytkeminen ja vapauttaminen

Kytke käytöliipaisimen varmistin painamalla painike lukitusasentoon. (Kuva 43)
Vapauta kaytoliipaisimen varmistin painamalla painike lukitsemattomaan asentoon.

Laitteen käynistäminen

1. Kytke laite vesilähteeseen. Katso kohdasta Laitteen kytkeminen vesilähteeseen sivulla 162.
2. Kytke virtapistoke virtalähteeseen.
3. Kännä virtakytkin On-asentoon (I). (Kuva 44)
4. Vapauta kaytloipaisimen varmistin. Katso kohdasta Kaytloipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 163.
5. Paina ruiskutuskahvan kaytoliipaisinta.

Huomautus: Laite pysahtyy automaattisesti, kun kayttoliipaisin vapautetaan.

Laitteen pysayttäminen

Huomautus: Laite pysahtyy automaattisesti, kun kayttolipaisin vapautetaan.

1. Vapauta ruiskutuskahvan kaytoliipaisin.
2. Kytke käytöllipaisimen varmistin käyttoen. Katso kohdasta Käytöllipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 163.
3. Kännä virtakytkin Off-asentoon (0). (Kuva 45)
4. Irrota virtapistoke virtalähteestä.
5. Irrota laite vesilähteestä. Katso kohdasta Laitteen irrottaminen vesilähteestä sivulla 163.

Huomautus: Irrota laite vesilähteestä aina, kun poistut laitteen luota yli viiden minuutin ajaksi.

Vaahtoruiskun käytto

1. Irrota vaahtoruisku pidikkeestä. (Kuva 46)
2. Täytä vaahtoruiskun sailiö puhdistusaineella.

HUOMAUTUS: Käytä vain puhdistusaineita, joita Husqvarna on suositellut.

1. Työnnä vaahtoruiskun pikaliitin ruiskuvarren pikaliitttimeen, kunnes se lukittuu paikalleen. (Kuva 47)

Huomautus: Vaahtoruiskun laipan on oltava linjassa ruiskuvarren uran kanssa.

1. Kytke laite vesilähteeseen. Katso kohdasta Laitteen kytkeminen vesilähteeseen sivulla 162.
2. Käynnistä kone. Katso kohdasta Laitteen käynnistäminen sivulla 163.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsitteleva luku niin, että ymmarrat sen sisällön.

Kaikkiiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, etta tuotteemme huolletaaan ja korjataan ammattimaisesti. Jos jalleenmyyjäsi ei ole huoltoliike, pyydä jalleenmyyjäa neuvomaan lahin huoltoliike.

Katso lisatietoja kohdasta www.husqvarna.com.

Huoltokaavio

Huolto Aina en-	nen käyt- toä	Käytön jäl- keen
Tee yleistarkastus. Katso kohta Yleistarkastus sivulla 164.	X
Puhdista laite. Katso kohta Tuotteen puhdistaminen sivulla 164.		X
Puhdista ruiskuvari sa juuttimet. Katso kohta Ruiskuvarren ja suuttimien puhdistaminen sivulla 164.		X
Puhdista vedensuodatin. Vaihda vedensuodatin, jos se on vauroitunut. Katso kohta Ve-densuodattimen puhdistaminen sivulla 165.		X
Voitele liittimien O-renkaat. Katso kohta Liittimien O-renkaiden voiteleminen sivulla 165.		X

Yleistarkastus

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen huoltotoimenpiteita.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista, etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoimenpiteita.

• Varmista, etta kaikki laitteen ruuvit ja mutterit on kiristetty.
• Varmista, etta laitteen kaapelit on asennettu siten, etta ne eivat vahingoitu.
• Tarkista korkeapaineletku kulumien ja vaurioiden varalta.

VAROITUS: Alä kaytä laitetta, jos korkeapainelektku on kulunut tai vaurioitunut.

Tuotteen puhdistaminen

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen huoltotoimenpiteita.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista, etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoimenpiteita.

• Puhdista kaikki ulkoiset osat kuivalla liinalla.
• Äla käytä laitteen puhdistamiseen painepesuria.
• Pidä ilma-aukot puhtaina, jotta laite pysyy aina riittävän viileänä.

Ruiskuvarren ja suuttimien puhdistaminen

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista,etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoiminpiteita.

1. Jos suutin on asennetttu ruiskuvarteen, irrota se ruiskuvarresta. Katso kohdasta Suuttimen asentaminen ja irrottaminen sivulla 162.
2. Puhdista suuttimet sekä ruiskuvarren ja ruiskutuskahvan liitannat vedellä ja saippualla. (Kuva 48)
3. Jos suuttimessa on tukos, poista se puhdistustyokalulla. (Kuva 49)

Vedensuodattimen puhdistaminen

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista, etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoiminpiteita.

1. Jos puutarhaletkun sovitin on asennettuna, irrota se laitteen veden tulolitannast. (Kuva 38)
2. Vedä vedensuodatin ulos. Käytä pihtejä. (Kuva 50)
3. Tarkista vedensuodatin vaurioiden varalta. Vaihda vedensuodatin, jos se on vauroitunut. (Kuva 51)
4. Huuhtele vedensuodatin puhtaalla vedellä. (Kuva 52)

Liittimien O-renkaiden voiteleminen

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke

virtalähteesti ennen kuin aloitat huoltotoimet.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista,etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoiminpiteita.

1. Irrota ruiskuvari ruiskutuskahvasta ja ruiskutuskahva korkeapaineletkusta. Katso kohdasta Ruiskuvarren asentaminen sivulla 162 ja Ruiskutuskahvan asentaminen sivulla 161.
2. Voitele puutarhalektkun sovittimen, ruiskuvarren ja korkeapaineletkun O-renkaat rasvalla. Katso kohdasta Tekniset tiedot sivulla 167tarkistaaksesi oikean rasvatyypin. (Kuva 53)

Letkukelan suojuksen irrottaminen ja asentaminen

VAROITUS: Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet.

HUOMAUTUS: Irrota laite vesilähteestä ja varmista, etta kaikkosat ovat kuivia, ennen kuin suoritat huoltotoiminpiteita.

Letkukelan suojus on kiinnitetty kolmella jousilukolla.

1. Paina lukot sisään ja poista letkukelan suojus varovasti. (Kuva 54)
2. Asenna letkukelan suojus painamalla sita varovasti, kunnes lukot lukitsevat sen paikalleen.

Vianmääritys

Vianmäritskaavio

Ongelma Mahdollinen syr Ratkaisu
Laite ei käynnisty. Virtapistoketta ei ole	kytketty virtaläh-teeseen.	Kytke virtapistoke virtalähteseen.
	Virtakytkin on Off-asennossa (0). Kännä virtakytkin On-asentoon (I).
	Virtälähteestä ei tule virtaa. Ota yhteytä valtuutettuun sähkö-asentajaan.
	Virtajohto on vauroitunut tai vialinen.	Ota yhteys valtuutettuun huoltolik-keesen.
	Lämpösuja on katkaissut virran. Odo	a, etta laite jähtyy, ennen kuin käytät sitä uudelleen.
	Käytössä on värärännmallinen jatkojoh-to.	Varmista, etta jatkojohto on koko-anaan vapaa ja etta jännitesyöttö vas-taa laitteen jännitettä.
Sulake palaa käynnistyksen tai käytön aikana.	Käytössä on värärännmallinen sulake.	Varmista, etta käytät hidasta C- tai K-luokan sulaketta.
Laite ei sammu. Laite on vialinen. Irota	sähkopistoke ja ota yhteytä	valtuutettuun huoltolikkeeseen.
Laite kuumenee liikaa. Ilmavirtaus ei ole	riittävä. Puhdista ilmanottoaukot.
Laite ei käy tasaisesti. Järjestelmässä	on ilmaa. Ilmaa järjestelmä.
Vedenpaine on värärä. Letku on taitteell	la. Varmista, etteivät letkut ole taitteella.
	Virtakytkin on Off-asennossa (0). Kännä virtakytkin On-asentoon (I).
	Veden virtaus ei ole riittävä. Varmista, etta laite on liitety oikein vesilähteeseen. Varmista, etta vesi virtaa riittävän hyvin.
	Vedensuodatin on sukossa. Puhdista vedensuodatin.
	Järjestelmässä on ilmaa. Ilmaa järjestelmä.
	Lisävaruste ei ole oikea. Varmista, etta käytät oikeaa lisäva-rustetta.
Korkeapaineista vesilektkua ei saa ve-dettyü ulos.	Letkukela on jumissa.	Irrota letkukelan suojus ja avaa tu-kos. Puhdista letkukela.

Kuljettaminen, sailyttäminen ja havittäminen

Kuljettaminen

• Irrota virtapistoke virtalähteestä ennen laitteen kuljettamista.

• Irrota laite vesilähteesti ennen laitteen kuljettamista.

• Aseta laite vaakatasoon kuljetuksen ajaksi.

• Kiinnitä laite niin, ettei se pääse liikkumaan kuljetuksen aikana.

Säilytys

• Tyhjennä kaikki vesi laitteesta, korkeapaineisesta vesiletkusta ja lisävarusteista, ennen laitteen varastointia.
• Valmistele laite varastointia varten. Katso kohta Laitteen varastoinnin valmistelu sivulla 167.
• Säilytä laitetta kuivassa paikassa, jossa lampötila ei laske pakkasen puolle.

Laitteen varastoinnin valmistelu

1. Sammuta laite ja irrota virtapistoke virtalähteesti.
2. Irrota laite vesilähteestä. Katso kohta Laitteen irrottaminen vesilähteestä sivulla 163
3. Varmista, etta kaikki lisavarusteet ovat kuivia.
4. Aseta ruiskutuskahva, ruiskuvari ja suuttimet pidikkeisinsä.

5. Irrota korkeapaineinen vesiletku ruiskutuskahvasta ja kelaa korkeapaineinen vesiletku letkukelaan. (Kuva 26)

6. Aseta virtajohto pidikkeeseensä ja kiinnitā hihna. (Kuva 55)

7. Taita kuljetuskahva kokoon. Katso kohta Kuljetuskahvan taittaminen auki ja kokoon sivulla 161.

Havittäminen

Husqvarna-laitteet eivat ole kotitalousjatetta. Ne on havitettavain tassoppaassa kuvatulla ravalla.

Noudata paikallisia havittamisvaatimuksia ja säadöksi.
- Kierratà laite ja pakkaus asianmukaisssa
kierratyspisteessä.
- Lisätietoja laitteen kierratyksesta ja havittämisetsta saat paikalliselta Husqvarna-jalleenmyyjälta.

Tekniset tiedot

	PW 240
Moottori ja pumppu
Tyyppi Sarjan AC moottori
Teho, W 1 800
Jännitealue, V 220–240
Taajuus, Hz 50
Nimellisvirta, A 7
Veden enimmäisvirtaus, l/min 7,7
Veden enimmäisulostulopaine, baaria/MPa 140/14
Veden enimmäissisäntulopaine, baaria/MPa 10/1
Veden enimmäissisäntulolämpötila, °C/°F 40/104
Veden enimmäissisäntulolämpötila (imutilassa), °C/°F 20/68
IP-luokitus IPX5
Turvallisuusluokka Luokka II
Voiteluaine
O-renkaiden voiteluun tarkoitettu rasva Unisilkon L250 / Gardenan silikoni-	rasva / Dow corning® M 55 O-ren-kaan voiteluaine
Paino
Paino, kg 9,5
Melupäastöt 33
Äänentehotas, mitatu dB(A) 89
Äänentehotas, taattu LWA dB(A) 92
Äänitasot 34
Ekvivalentti änenpainetaso käytäjän korvan tasalla, dB(A) 76
Tärinätasot 35
Käsi/käsivarsi (vakiosuuttimella) m/s2	2,5
Vastaavat tärinätasot 36
Käsi/käsivarsi (vakiosuuttimella) m/s2	0,9

Tarvikkeet

Hyväksyttylisävarusteet

Hyväksytyt lisävarusteet	Tuotenumero
Pintapesuri SC 300 590 65 79-01
Vaahtoruisku FS 300 590 66 04-01
Putkenpesuletku, 15 m 590 66 10-01
Vedensuodatin 590 65 93-01
Takaiskuventtiili 590 65 95-01
Imulektu 590 65 97-01
Ajoneuvosarja 590 66 07-01
Pyörivä harjasarja 590 66 06-01
Vino ruiskuvari s 590 66 11-01
Veden imusuutin 590 66 05-01
Jatkolektu, 8 m 590 66 08-01

Vaatimustemmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Husqvarna, Ruotsi, puh. [phone], vakuuttaa taten, etta tuote:

Kuvaus Painepesuri
Tuotemerkki Husqvarna
Tyyppi/malli PW 240
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat taysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupästödirektiivi
2011/65/EU	Direktiivi tiettyjen vaarallisten aineiden kättön rajoittamisesta sähkö- ja elektronikka-laitteissa

ja etta asiassa sovelletaan seuraavia standardeja
ja/tai teknisii tietoja: EN 60335-1:2012/A11:2014/
A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN
60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN
61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Katso lisātietoja melupäastöistä osiosta Tekniset tiedot sivulla 167.

Huskvarna, 2022-12-12

Claes Losdal, kehityspaällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire

Introduction. 170

Sécurité 172

Montage. 178

Utilisation. 178

Entretien 182

Dépannage 184

värstu, nav uzskatams par dzeramoūdeni.
