BRUKSANVISNING PW 240 HUSQVARNA

4. Holder til strømkabel

1. Download Husqvarna Connect appen på din mobile

3. Åbn ventilen på vandforsyningsnettet, og sørg for, at

6. Slut strømstikket til strømkilden.

• Frakobl strømstikket fra strømkilden før transport af produktet.

1. Stop motoren, og tag strømstikket ud af

3. Sørg for, at alt tilbehør er tørt.

6. Sæt strømkablet i holderen, og fastgør stroppen.

1. Holder for sprøytehåndtak og sprøytelanse

6. Rengjøringsverktøy for munnstykker

10. Høytrykksvannslange

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare 1855 - 006 - 21.10.2022 295for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

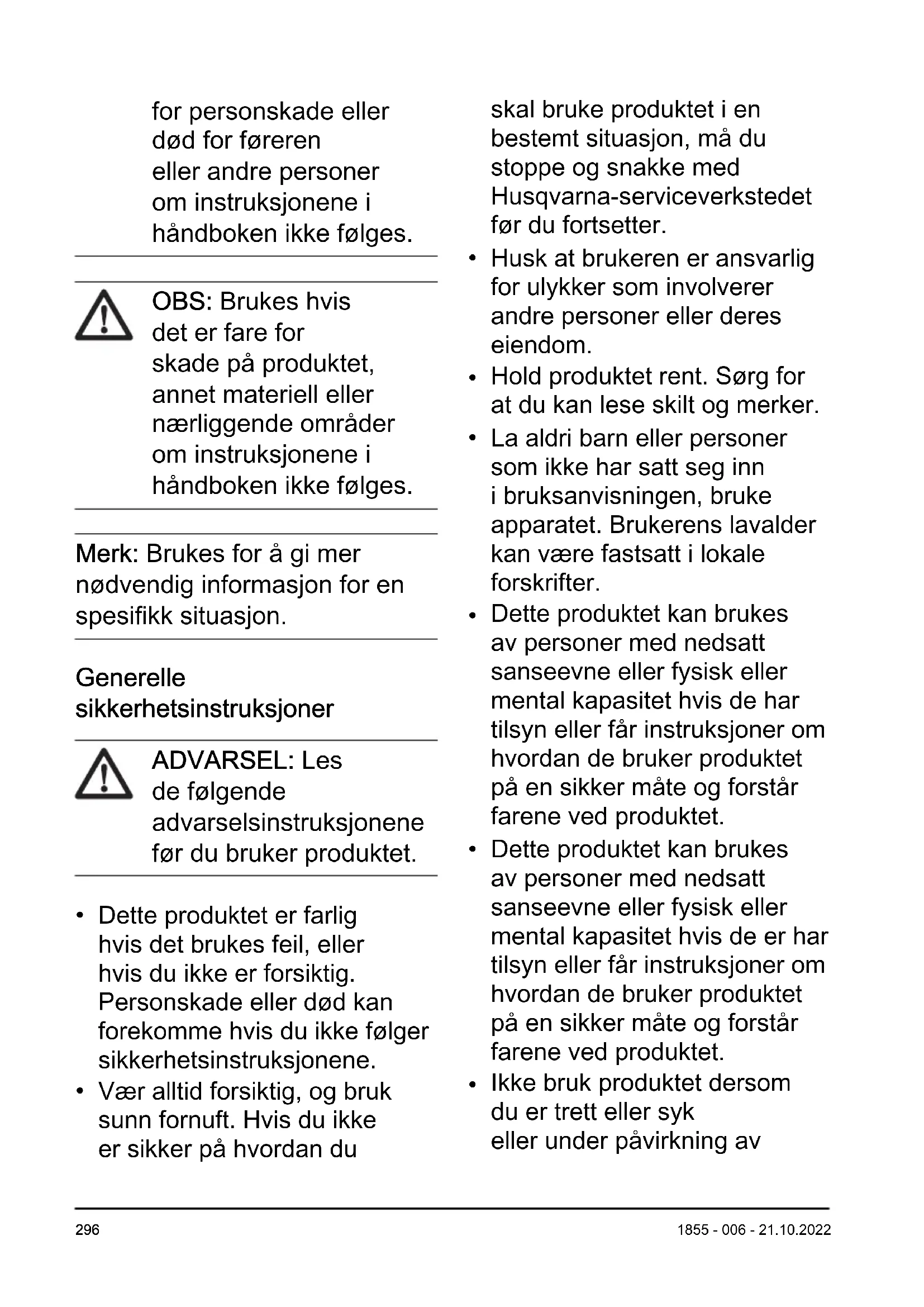

Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Brukerens lavalder kan være fastsatt i lokale forskrifter.

Dette produktet kan brukes av personer med nedsatt sanseevne eller fysisk eller mental kapasitet hvis de har tilsyn eller får instruksjoner om hvordan de bruker produktet på en sikker måte og forstår farene ved produktet.

Dette produktet kan brukes av personer med nedsatt sanseevne eller fysisk eller mental kapasitet hvis de er har tilsyn eller får instruksjoner om hvordan de bruker produktet på en sikker måte og forstår farene ved produktet.

Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av

Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Sikkerhetsinstruksjoner for drift ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

Ikke bruk produktet hvis strømledningen, høytrykksslangen, effektregulatorsperren eller sprøytehåndtaket er skadet.

Vær forsiktig når du bruker produktet. Produktet leverer høyt trykk som er farlig og kan forårsake personskade.

Pek aldri vannstrålen mot deg selv eller andre for å rengjøre fottøy.

Benytt personlig verneutstyr når du bruker produktet. Se Personlig verneutstyr på side

Ikke bruk produktet i nærheten av personer med mindre de bruker verneutstyr.

Hvis du bruker et rengjøringsmiddel, må du følge sikkerhetsanvisningene for rengjøringsmiddelet.

Bruk bare rengjøringsmidler fra Husqvarna.

Bruk riktig vanntrykk og rengjøringsmidler, og bruk produktet bare til de oppgavene som er beskrevet i denne håndboken. Hvis du bruker feil vanntrykk eller rengjøringsmiddel eller bruker produktet til andre oppgaver enn de som er beskrevet i denne håndboken, kan det føre til skade på produktet, overflater, materialer eller andre enheter. Husqvarna 1855 - 006 - 21.10.2022 297påtar seg ikke ansvar for skader som skyldes feil bruk.

Ikke la personer bruke produktet uten opplæring.

Bruk bare tilbehør og reservedeler som er godkjent av Husqvarna.

Kontroller at den elektriske tilkoblingen er laget av en godkjent elektriker, og at den samsvarer med IEC 60364-1.

Bruk motorstarter/ forsinkelsessikringer med egenskap C eller D i henhold til IEC 898-1 eller IEC947-2, eller tilsvarende standarder utenfor IEC.

Ingen tiltak for å justere produkter som er merket med dobbel spenning og frekvens, er nødvendige.

Hvis det er nødvendig å bruke en skjøteledning, må du kontrollere at den er egnet for utendørs bruk. Kontroller at stikkontakten er minimum 60mm opp fra bakken. Tilkoblingen må alltid holdes tørr.

Sett strømbryteren i av- posisjon (0), koble fra støpselet, og koble inn effektregulatorsperren før du går bort fra produktet.

Sett strømbryteren i av- posisjon (0) og koble fra støpselet før du bytter tilbehør.

Sett strømbryteren i av- posisjon (0) og koble fra støpselet før du rengjør eller utfører vedlikehold på produktet.

Ikke plasser gjenstander på produktet når det er i bruk.

Ikke drikk vann som er brukt sammen med produktet.

Ikke bruk produktet i nærheten av åpne vinduer.

Se opp for gjenstander som slynges ut. Steiner og løse objekter kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.

Personlig verneutstyr ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

Bruk godkjent hørselsvern.

Ikke fjern eller gjør endringer på sikkerhetsutstyr.

Sett strømbryteren i av- posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen.

Bruk bare reservedeler anbefalt av Husqvarna. Høytrykksvannslanger, fester og koblinger er viktige for sikkerheten når du bruker produktet. Bruk bare slanger, fester og koblinger som er anbefalt av produsenten.

Ikke la barn rengjøre eller utføre vedlikehold på produktet.

1. Fjern transportdekselet fra vanninntaket, og kast det.

4. Fjern hageslangeadapteren i motsatt rekkefølge.

Slik monterer du fotstøtten og holderen for sprøytehåndtaket og sprøytelansen

1. Sett fotstøtten (A) på plass, og monter skruen (B).

2. Sett holderen (C) på plass, og monter de to skruene

(D). Merk: Den nedre skruen på holderen holder også fotstøtten. Sørg for at du retter inn hullet i fotstøtten med den nedre skruen. Slik monterer du hjulene Merk: Før du utfører denne prosedyren, må du kontrollere at fotstøtten og holderen for sprøytehåndtaket og sprøytelansen er montert. Se Slik monterer du fotstøtten og holderen for sprøytehåndtaket og sprøytelansen på side 301

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon. Slik folder du ut og folder sammen transporthåndtaket

• Trykk på knappene på venstre og høyre side og trekk opp transporthåndtaket for å folde det ut. (Fig. 21)

• Trykk på knappene på venstre og høyre side og trykk ned transporthåndtaket for å folde det sammen. (Fig. 22) Slik monterer du sprøytehåndtaket

1. Trekk ut høytrykksvannslangen. (Fig. 23)

2. Hold fast i sprøytehåndtaket med én hånd, og

skyv høytrykksvannslangen inn i hurtigkoblingen på sprøytehåndtaket. (Fig. 24) Slik fjerner du sprøytehåndtaket

1. Skyv tappen i retning av hurtigkoblingen på

sprøytehåndtaket, og trekk ut høytrykksvannslangen. (Fig. 25)

2. Vri slangetrommelen med klokken til

høytrykksvannslangen er helt surret opp. (Fig. 26) Slik monterer du sprøytelansen

1. Hold sprøytehåndtaket med én hånd, og skyv

koblingen på sprøytelansen inn i sprøytehåndtaket. (Fig. 27) 1855 - 006 - 21.10.2022 3012. Drei sprøytelansen med klokken, og slipp sprøytelansen. Sprøytelansen låses på plass. Slik fjerner du sprøytelansen

1. Trykk inn sprøytelansen og vri den mot klokken. (Fig.

2. Trekk ut sprøytelansen fra sprøytehåndtaket.

Slik monterer og fjerner du et munnstykke Produktet leveres med to munnstykker: Et munnstykke med rett vannstråle (merket med «skånsomt munnstykke») og et grovt munnstykke med roterende vannstråle (merket med «grovt munnstykke»). Munnstykket med rett vannstråle kan brukes til å rengjøre følsomme overflater, for eksempel kjøretøy. Munnstykket kan brukes til å rengjøre overflater som ikke er følsomme, for eksempel innkjørsler. (Fig. 29) OBS: Ikke bruk munnstykket med en roterende vannstråle på følsomme overflater, for eksempel lakkerte overflater på en bil. Den roterende vannstrålen kan skade overflaten.

• Når du skal montere et munnstykke, holder du i sprøytelansen med én hånd og skyver munnstykket inn til den låses på plass. (Fig. 30)

• Når du skal fjerne et munnstykke, trykker du inn tappen på sprøytelansen og trekker ut munnstykket fra sprøytelansen. (Fig. 31) Slik justerer du trykket på vannstrålen Munnstykket med rett vannstråle har justerbart trykk.

• Drei munnstykket med klokken for å øke trykket på vannstrålen. (Fig. 32)

• Drei munnstykket mot klokken for å redusere trykket på vannstrålen. (Fig. 33) Slik bruker du produktet

Slik kobler du produktet til en vannkilde Produktet kan brukes med vann fra vannforsyningen eller vann fra en åpen vannkilde, for eksempel en innsjø eller et vannrør.

3. Åpne ventilen på vannforsyningen og kontroller at

fra vanninntaket på produktet. (Fig. 38) OBS: Ikke fjern vannfilteret i vanninntaket.

3. Plasser sugeslangen i vannkilden, og kontroller at

4. Skyv tappen i retning av hurtigkoblingen på

sprøytehåndtaket, og trekk ut høytrykksvannslangen. (Fig. 25)

5. Koble støpselet til et strømuttak.

6. Sett strømbryteren i på-posisjon (I), og la produktet

7. Sett strømbryteren i av-posisjon (0).

8. Hold sprøytehåndtaket godt med én hånd, og

skyv høytrykksslangen inn i hurtigkoblingen på sprøytehåndtaket. (Fig. 24)

1. Sett strømbryteren i av-posisjon (0).

kommer vann ut av munnstykket.

7. Skyv tappen i retning av hurtigkoblingen på

sprøytehåndtaket, og trekk ut høytrykksvannslangen. (Fig. 25)

8. Sett strømbryteren i på-posisjon (I). La produktet gå

til det ikke kommer vann ut av høytrykksslangen.

9. Sett strømbryteren i av-posisjon (0).

10. La sprøytehåndtaket, sprøytelansen og

munnstykkene tørke før du setter produktet til oppbevaring. Slik aktiverer og deaktiverer du kraftutløsersperren

• Aktiver kraftutløsersperren ved å skyve knappen til låst stilling. (Fig. 43)

• Deaktiver kraftutløsersperren ved å skyve knappen til ulåst stilling. Slik starter du produktet

3. Sett strømbryteren i på-posisjon (I). (Fig. 44)

5. Trykk inn kraftutløseren på sprøytehåndtaket.

4. Koble støpselet fra strømkilden.

Merk: Koble alltid produktet fra vannkilden hvis du forlater produktet i mer enn 5 minutter. Slik bruker du skumsprøyten

1. Fjern skumsprøyten fra holderen. (Fig. 46)

2. Fyll beholderen på skumsprøyten med

rengjøringsmiddel. OBS: Bruk bare rengjøringsmidler som anbefales av Husqvarna.

3. Skyv hurtigkoblingen på skumsprøyten inn i

Vedlikehold Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com. Vedlikeholdsskjema Vedlikehold Før bruk Etter bruk Utfør en generell inspeksjon. Se Slik utfører du en generell inspeksjon på side 304 . X Rengjør produktet. Se Slik rengjør du produktet på side 304 . X Rengjør sprøytelansen og munnstykkene. Se Slik rengjør du sprøytelansen og munnstyk- kene på side 304

Rengjør vannfilteret. Skift vannfilteret hvis det er skadet. Se Slik rengjør du vannfilteret på side 305

Smør O-ringene på koblingene. Se Slik smører du O-ringene på koblingene på side 305 . X Slik utfører du en generell inspeksjon ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

• Kontroller høytrykksslangen for slitasje og skade. ADVARSEL: Ikke bruk produktet hvis høytrykksslangen er slitt eller skadet. Slik rengjør du produktet ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

• Rengjør alle utvendige deler med en tørr klut.

• Produktet må ikke rengjøres med høytrykksspyler.

• Hold luftehullene rene for å sikre at produktet alltid har tilstrekkelig lav temperatur. Slik rengjør du sprøytelansen og munnstykkene ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

2. Rengjør munnstykkene, koblingen på sprøytelansen

og koblingen på sprøytehåndtaket med såpe og vann. (Fig. 48) 304 1855 - 006 - 21.10.20223. Hvis det er en blokkering i munnstykkene, fjerner du den med rengjøringsverktøyet. (Fig. 49) Slik rengjør du vannfilteret ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

Slik smører du O-ringene på koblingene ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

1. Fjern sprøytelansen fra sprøytehåndtaket og

sprøytehåndtaket fra høytrykksslangen. Se Slik monterer du sprøytelansen på side 301

sprøytelansen og høytrykksslangen med fett. Se Tekniske data på side 307 for informasjon om riktig type fett. (Fig. 53) Slik fjerner og monterer du slangetrommeldekselet ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet. OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet. Slangetrommeldekselet er festet med tre smekklåser.

1. Trykk inn de tre smekklåsene, og fjern

slangetrommeldekselet forsiktig. (Fig. 54)

2. Trykk slangetrommeldekselet forsiktig på plass til

smekklåsene låser seg for å montere det. Feilsøking Feilsøkingsoversikt Problem Mulig årsak Løsning Produktet starter ikke. Støpselet er ikke koblet til et strømut- tak. Koble støpselet til et strømuttak Strømbryteren står i av-posisjon (0). Sett strømbryteren i på-posisjon (I). Det er ikke strøm i strømuttaket. Kontakt en godkjent elektriker. Strømledningen er skadet eller de- fekt. Ta kontakt med et godkjent service- verksted. Varmebeskyttelsen har stoppet strømmen. Vent til produktet er avkjølt før du starter produktet igjen. Det brukes feil type skjøteledning. Kontroller at skjøteledningen er truk- ket helt ut, og at tilførselsspenningen samsvarer med spenningen til pro- duktet. 1855 - 006 - 21.10.2022 305Problem Mulig årsak Løsning Sikringen går under oppstart eller drift. Det brukes feil type sikring. Kontroller at du bruker en sikring av typen «slow blow» i klasse C eller K. Produktet stopper ikke. Produktet er defekt. Koble fra støpselet og snakk med et godkjent serviceverksted. Produktet blir for varmt. Luftstrømmen er ikke tilstrekkelig. Rengjør luftinntakene. Produktet går ujevnt. Det er luft inne i systemet. Luft ut systemet. Vanntrykket er ikke tilfredsstillende. Slangen er bøyd Kontroller at slangene ikke er bøyd. Strømbryteren står i av-posisjon (0). Sett strømbryteren i på-posisjon (I). Vannstrømmen er ikke tilstrekkelig. Kontroller at produktet er koblet til en vannkilde på riktig måte. Kontroller at vannstrømmen er tilstrekkelig. Vannfilteret er tett. Rengjør vannfilteret. Det er luft inne i systemet. Luft ut systemet. Tilbehøret er ikke riktig. Kontroller at du bruker riktig tilbehør. Høytrykksvannslangen kan ikke trek- kes ut. Slangetrommelen er blokkert. Ta av slangetrommeldekselet, og fjern blokkeringen. Rengjør slange- trommelen. Transport, oppbevaring og avhending Transport

• Fest produktet, så det ikke beveger seg under transport. Oppbevaring

• Tøm ut alt vann fra produktet, høytrykksvannslangen og tilbehøret før du setter produktet til oppbevaring.

• Klargjør produktet for oppbevaring. Se Slik klargjør du produktet for oppbevaring på side 306

• Oppbevar produktet på et tørt og frostfritt sted. Slik klargjør du produktet for oppbevaring

1. Stopp produktet og koble støpselet fra strømkilden.

3. Kontroller at alt tilbehøret er tørt.

4. Sett sprøytehåndtaket, sprøytelansen og

munnstykkene i holderne.

5. Koble høytrykksvannslangen fra sprøytehåndtaket,

og vikle høytrykksvannslangen på slangetrommelen. (Fig. 26)

Slik folder du ut og folder sammen transporthåndtaket på side 301

• Resirkuler produktet og pakken på et egnet sted for avhending.

M 55 O-ring-smøre- middel Vekt Vekt, kg 9,5 Støyutslipp

Lydeffektnivå, målt dB(A) 89 Lydeffektnivå, garantert L

Ekvivalent lydtrykknivå ved brukerens øre, dB(A) 76 Vibrasjonsnivåer

Hånd/arm (med standardmunnstykke) m/s

Utslipp av støy til omgivelsene målt som lydeffekt (L

Ekvivalent lydtrykknivå i henhold til ISO 22868 beregnes som tidsvektet total energi for ulike lydtrykknivåer under forskjellige driftsforhold. Typisk statistisk spredning for ekvivalent lydtrykknivå er et standard avvik på 1dB(A).

Vibrasjonsnivå i henhold til EN60745-2-13. Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1 m/s

. Oppgitte vibrasjonsdata fra målinger når maskinen er utstyrt med en sverdlengde og anbefalt kjedetype. Hvis maskinen er utstyrt med en annen sverdlengde, kan vibrasjonsnivået variere med maksimalt ±1,5m/s

Hånd/arm (med standardmunnstykke) m/s

0,9 Tilbehør Godkjent tilbehør Godkjent tilbehør Art.nr. Overflatespyler SC 300 590 65 79-01 Skumsprøyte FS 300 590 66 04-01 Rørrengjøringsslange, 15m 590 66 10-01 Vannfilter 590 65 93-01 Tilbakstrømsperre 590 65 95-01 Sugeslange 590 65 97-01 Kjøretøysett 590 66 07-01 Sett med roterende børster 590 66 06-01 Vinklet sprøytelanse 590 66 11-01 Vannsugemunnstykke 590 66 05-01 Forlengelsesslange, 8m 590 66 08-01

Ekvivalent vibrasjonsnivå måles og beregnes som for motorsager med forbrenningsmotor. Disse tallene er oppgitt slik at de kan brukes til å sammenligne vibrasjonsdata uavhengig av motortype i henhold til ISO 22867:2011. 308 1855 - 006 - 21.10.2022Samsvarserklæring EU-samsvarserklæring Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46 36 146500, erklærer på eget ansvar at produktet: Beskrivelse Høytrykksspyler Merke Husqvarna Type/modell PW 240 ID Serienumre datert 2022 og senere fullstendig overholder følgende EU-direktiver og -forskrifter: Regulering Beskrivelse 2006/42/EC «angående maskiner» 2014/30/EU «om elektromagnetisk kompatibilitet» 2000/14/EC «angående utslipp av støy til omgivelsene» 2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr» og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 307

Huskvarna, 2022-12-12 Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB Ansvarlig for teknisk dokumentasjon
