монтирайте винта (B). (Фиг. 19)

3. Стартирайте продукта. Направете справка с

вода на продукта. (Фиг. 42)

положение. (Фиг. 44)

положение. (Фиг. 45)

5. Стартирайте продукта. Направете справка с

плоски клещи. (Фиг. 50)

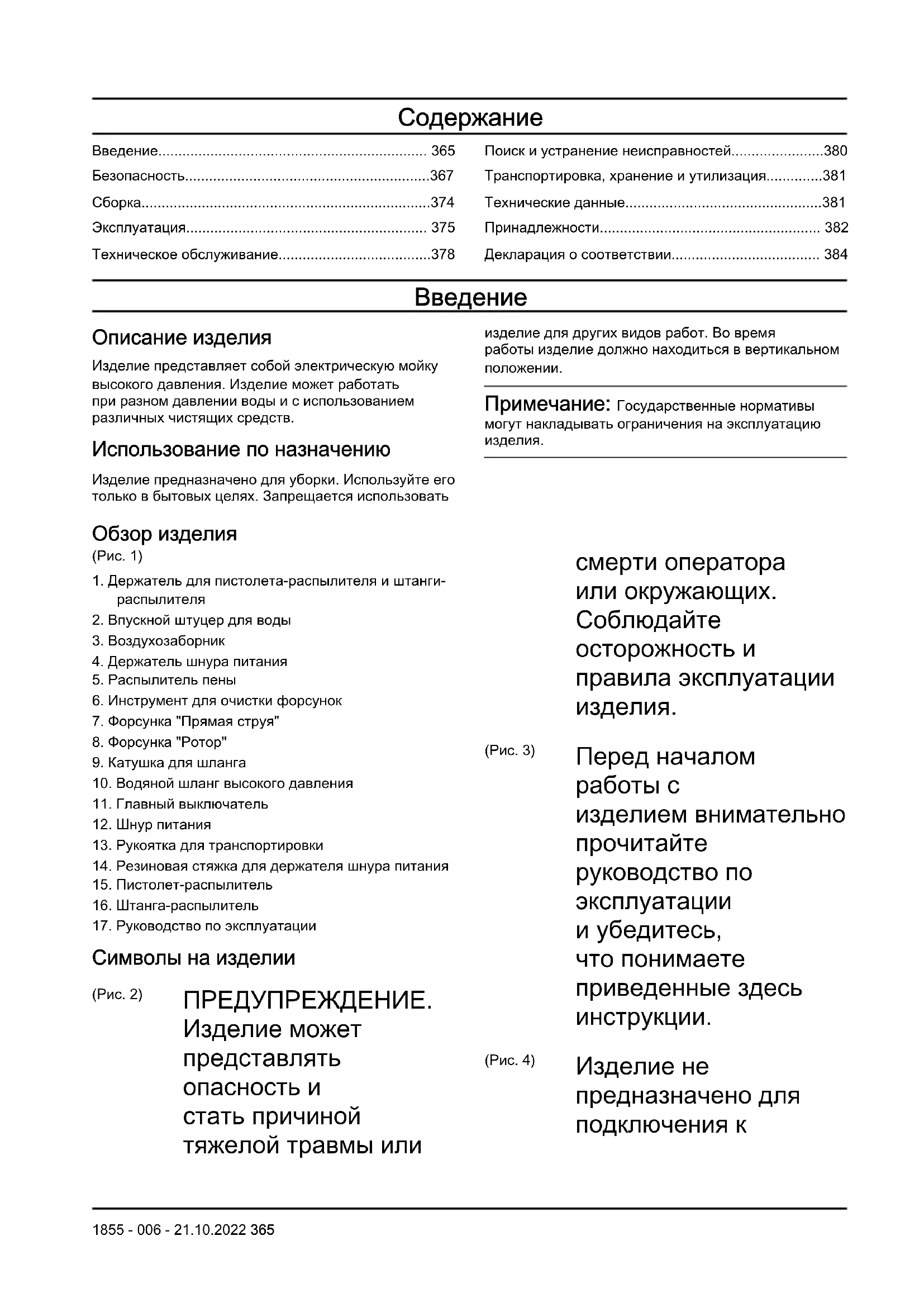

Описание изделия Изделие представляет собой электрическую мойку высокого давления. Изделие может работать при разном давлении воды и с использованием различных чистящих средств. Использование по назначению Изделие предназначено для уборки. Используйте его только в бытовых целях. Запрещается использовать изделие для других видов работ. Во время работы изделие должно находиться в вертикальном

Примечание: Государственные нормативы могут накладывать ограничения на эксплуатацию

Обзор изделия (Pис. 1)

1. Держатель для пистолета-распылителя и штанги-

2. Впускной штуцер для воды

4. Держатель шнура питания

6. Инструмент для очистки форсунок

7. Форсунка "Прямая струя"

9. Катушка для шланга

10. Водяной шланг высокого давления

11. Главный выключатель

13. Рукоятка для транспортировки

14. Резиновая стяжка для держателя шнура питания

15. Пистолет-распылитель

16. Штанга-распылитель

17. Руководство по эксплуатации

Символы на изделии (Pис. 2) ПРЕДУПРЕЖДЕНИЕ. Изделие может представлять опасность и стать причиной тяжелой травмы или смерти оператора или окружающих.

осторожность и правила эксплуатации

(Pис. 3) Перед началом

изделием внимательно

руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 4)

предназначено для подключения к 1855 - 006 - 21.10.2022 365водопроводной сети с питьевой водой. (Pис. 5) При неправильном использовании струи воды под высоким давлением могут быть опасны. Запрещается направлять струю на людей, электрическое оборудование или

(Pис. 6) Обозначения, касающиеся охраны окружающей среды. Запрещается утилизировать данное изделие и его упаковку в качестве бытовых отходов. Изделие необходимо передать в авторизованный пункт переработки электрического и электронного оборудования. (Pис. 7) Инструмент класса II. (Pис. 8) Данное изделие отвечает требованиям действующих директив EC. (Pис. 9) Данное изделие отвечает требованиям действующих директив Таможенного союза

(Pис. 10) Данное изделие отвечает требованиям действующих директив

(Pис. 11) Данное изделие отвечает требованиям действующих директив RCM. Применимо только для Австралии/ Новой Зеландии. (Pис. 12) Табличка с уровнем эмиссии шума в окружающую среду в соответствии с директивами и нормативами Европейского союза, Великобритании и законодательством Нового Южного Уэльса "Регламент 2017 года по защите окружающей среды (контроль уровня шума)". Гарантированный уровень мощности звука изделия указан

Технические данные на стр. 381

1855 - 006 - 21.10.2022(Pис. 13) Защита от подачи воды под низким давлением под любым

(Pис. 14) Не допускайте замерзания. (Pис. 15) Данное изделие соответствует действующим

Великобритании. Примечание: Другие символы/наклейки на изделии относятся к специальным требованиям сертификации на определенных рынках. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике 1855 - 006 - 21.10.2022 367безопасности, прежде чем приступать к эксплуатации изделия.

При небрежном или неправильном обращении изделие может представлять собой опасность. Несоблюдение инструкций по технике безопасности может привести к травмам или смерти.

Всегда соблюдайте осторожность и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со специалистом сервисного центра Husqvarna, прежде чем продолжать.

Помните: ответственность за несчастные случаи, угрожающие другим людям или их имуществу, несет оператор изделия.

Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

Ни в коем случае не позволяйте использовать оборудование детям или лицам, не ознакомившимся с данными инструкциями. Допустимый возраст пользователя может быть ограничен местным законодательством.

Данное изделие могут использовать лица с ограниченными физическими, сенсорными или умственными способностями, но только под надзором или после получения инструкций относительно безопасной эксплуатации оборудования и возможных рисков.

Данное изделие могут использовать лица с недостаточным опытом или знаниями, но только под надзором или после получения инструкций относительно безопасной эксплуатации оборудования и возможных рисков.

Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием алкоголя, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

1855 - 006 - 21.10.2022• Запрещается использовать изделие, если оно повреждено.

Запрещается вносить изменения в изделие или использовать его, если вы подозреваете, что конструкция была модифицирована. Инструкции по технике безопасности во время эксплуатации ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Не используйте изделие, если поврежден шнур питания, шланг высокого давления, предохранитель нажатия курка или пистолет-распылитель.

Проверьте компоненты на отсутствие повреждений перед запуском изделия. Запрещается использовать изделие, если его детали повреждены или отсутствуют.

Крепко держите пистолет- распылитель двумя руками. При нажатии на курок возникает отдача.

Во время работы с изделием соблюдайте осторожность. Высокое давление, создаваемое изделием, опасно и может привести к травме.

Не направляйте струю на себя, других людей или

Не направляйте струю на себя или других людей, чтобы очистить обувь.

Не направляйте струю на электрическое оборудование или на само

При работе с изделием используйте средства индивидуальной защиты.

индивидуальной защиты на стр. 372

Не работайте с изделием вблизи людей, которые не используют средства индивидуальной защиты.

При использовании чистящего средства следуйте инструкциям по технике безопасности, применимым к этому чистящему средству.

Используйте только чистящие средства Husqvarna. 1855 - 006 - 21.10.2022 369• Выбирайте правильное давление воды и подходящие чистящие средства. Используйте изделие только для выполнения работ, описанных в данном руководстве. При неправильном давлении воды и использовании неподходящего чистящего средства или выполнении работ, не указанных в данном руководстве, возникает риск повреждения изделия, поверхностей, материалов или других устройств. Husqvarna не несет ответственности за повреждения, вызванные неправильным использованием.

Не рекомендуется подсоединять изделие к водопроводной сети с питьевой водой. При необходимости подсоединения изделия к водопроводной сети с питьевой водой необходимо соблюдать местные и государственные нормативы. При необходимости используйте устройство защиты от обратного тока (не входит в комплект). Вода, прошедшая через устройство защиты от обратного тока, непригодна

Не распыляйте легковоспламеняющиеся жидкости. Опасность

Не позволяйте детям использовать изделие.

Не позволяйте детям играть с изделием.

Не позволяйте людям без надлежащей подготовки использовать изделие.

Используйте только принадлежности и запасные части, одобренные Husqvarna.

Убедитесь, что электрическое соединение выполнено квалифицированным электриком и соответствует стандарту IEC 60364-1.

Используйте устройство защитного отключения, которое прекращает подачу питания, если ток утечки превышает 30 мА в течение 30 мс. При отсутствии устройства защитного отключения используйте устройство, которое будет выполнять функцию заземляющей

1855 - 006 - 21.10.2022• Используйте предохранители с задержкой срабатывания типа "C" или "D" для электродвигателей в соответствии с IEC 898-1 или IEC947-2 или аналогами этих стандартов IEC.

Для регулировки изделий с двойными значениями напряжения и частоты никаких действий не

Если требуется использовать удлинительный кабель, убедитесь, что он предназначен для эксплуатации вне помещений. Розетка должна находиться на расстоянии не менее 60 мм от земли. Соединение всегда должно быть сухим.

Перед тем как отойти от изделия переведите главный выключатель в положение ВЫКЛ (0), извлеките вилку из розетки и заблокируйте предохранитель курка.

Перед сменой принадлежности переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из розетки.

Перед очисткой или проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из розетки.

Не используйте изделие при температуре окружающей среды ниже 0 °C.

Не запускайте замерзшее

Запрещается использовать изделие в помещении.

Не кладите на изделие посторонние предметы во время его работы.

Не пейте воду, которая использовалась в изделии.

Запрещается использовать изделие рядом с открытыми

Остерегайтесь отбрасываемых предметов. Камни и незакрепленные предметы могут попасть в глаза и привести к слепоте или тяжелым травмам.

Если изделие не работает надлежащим образом, см.

Таблица процедур по поиску и устранению неисправностей на стр. 380

1855 - 006 - 21.10.2022 371Средства индивидуальной

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору СИЗ обращайтесь к дилеру.

Надевайте защитные ботинки с нескользкой подошвой. Запрещается надевать открытую обувь или работать босиком.

Используйте одобренные средства защиты органов

Используйте защитные

Используйте средства защиты органов дыхания класса FFP2 или аналогичные, если вы работаете с изделием в условиях, где могут образовываться опасные

Защитные устройства на

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации агрегата.

Запрещается использовать агрегат с неисправными защитными устройствами.

Не вносите никакие изменения в защитные устройства и не снимайте

Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Предохранитель нажатия

Предохранитель нажатия курка (A) предназначен для того, чтобы избежать непреднамеренного нажатия курка (B). Когда предохранитель нажатия

1855 - 006 - 21.10.2022курка находится в заблокированном положении, курок не может быть нажат. (Pис. 16)

Изделие запускается при нажатии курка. При отпускании курка изделие останавливается. Устройство защиты от

Изделие оснащено автоматическим устройством защиты от перегрева. Если изделие перегревается, устройство защиты от перегрева прекращает подачу питания на изделие. Если устройство защиты от перегрева остановило подачу питания, подождите, пока изделие остынет. Устройство защиты от перегрева автоматически отключится, когда изделие остынет. Гидравлический предохранительный клапан Изделие оснащено встроенным гидравлическим предохранительным клапаном, который предотвращает нагнетание чрезмерного давления в

Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к обслуживанию изделия.

Всегда выполняйте техническое обслуживание перед запуском изделия после длительного

Перед проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из розетки.

Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали

Выполняйте только те процедуры техобслуживания, которые описаны в данном 1855 - 006 - 21.10.2022 373руководстве по эксплуатации.

Используйте только запасные части, рекомендованные Husqvarna. Водяные шланги высокого давления, фитинги и муфты имеют большое значение для безопасной эксплуатации изделия. Используйте только шланги, фитинги и муфты, рекомендованные производителем.

Не выполняйте ремонт изделия самостоятельно. Обратитесь в сервисный центр Husqvarna.

Если вилка или шнур питания повреждены, обратитесь в сервисный центр Husqvarna.

Не позволяйте детям выполнять очистку или обслуживание изделия.

ПРЕДУПРЕЖДЕНИЕ: Перед сборкой изделия внимательно изучите раздел техники безопасности. Установка переходника садового

1. Снимите транспортировочную крышку с

впускного штуцера для воды и утилизируйте ее. (Pис. 17)

2. Установите переходник садового шланга на

впускной штуцер для воды. (Pис. 18) ВНИМАНИЕ: Убедитесь, что переходник садового шланга ровно установлен на впускной штуцер для воды. Если переходник садового шланга установлен неровно, это может привести к повреждению резьбы и утечке.

3. Полностью затяните переходник садового

4. Снятие переходника садового шланга

выполняется в обратной последовательности. Установка подножки и держателя для пистолета-распылителя и штанги-распылителя

1. Установите подножку (A) на место и заверните

2. Установите держатель (C) на место и заверните 2

винта (D). Примечание: Нижний винт на держателе также является крепежным элементом подножки. Убедитесь, что отверстие в подножке выровнено под нижний винт. Установка колес Примечание: Перед выполнением этой процедуры убедитесь, что установлена подножка и держатель для пистолета-распылителя и штанги- распылителя. См. раздел Установка подножки и держателя для пистолета-распылителя и штанги- распылителя на стр. 374

• Установите колеса в сборе на место и заверните 2 винта. (Pис. 20) 374 1855 - 006 - 21.10.2022Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией изделия внимательно изучите раздел техники безопасности. Husqvarna Connect Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. Приложение Husqvarna Connect позволяет пользоваться расширенными функциями вашего изделия Husqvarna:

• Дополнительная информация об изделии.

• Сведения о деталях и помощь в техническом обслуживании. Начало работы с Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на

свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna

3. Выполните пошаговые инструкции в приложении

Husqvarna Connect для подключения и регистрации агрегата. Примечание: Приложение Husqvarna Connect доступно для загрузки не на всех рынках. Для получения более подробной информации обратитесь в свой сервисный центр. Раскладывание и складывание рукоятки для транспортировки

• Чтобы разложить рукоятку для транспортировки, нажмите кнопки на левой и правой сторонах и потяните рукоятку для транспортировки вверх. (Pис. 21)

• Чтобы сложить рукоятку для транспортировки, нажмите кнопки на левой и правой сторонах и опустите рукоятку для транспортировки. (Pис. 22) Установка пистолета-распылителя

1. Вытяните водяной шланг высокого давления.

2. Крепко удерживая пистолет-распылитель одной

рукой, вставьте шланг высокого давления в быстроразъемное соединение на пистолете- распылителе. (Pис. 24) Снятия пистолета-распылителя

1. Прижмите выступ по направлению к

быстроразъемному соединению на пистолете- распылителе и вытяните водяной шланг высокого давления. (Pис. 25)

2. Вращайте катушку для шланга по часовой

стрелке, чтобы полностью намотать водяной шланг высокого давления. (Pис. 26) Установка штанги-распылителя

1. Удерживая пистолет-распылитель одной рукой,

вставьте муфту на штанге-распылителе в пистолет-распылитель. (Pис. 27)

2. Поверните штангу-распылитель по часовой

стрелке и отпустите ее. Штанга-распылитель фиксируется на месте. Снятие штанги-распылителя

1. Надавите на штангу-распылитель и поверните ее

против часовой стрелки. (Pис. 28)

2. Отсоедините штангу-распылитель от пистолета-

распылителя. Установка и снятие форсунки В комплект поставки изделия входят 2 форсунки: 1 форсунка "Прямая струя" (обозначается как "gentle nozzle" (форсунка с умеренным напором)) и 1 форсунка "Ротор" (обозначается как "rough nozzle" (форсунка с сильным напором)). Форсунка "Прямая струя" подходит для очистки чувствительных поверхностей, например автомобилей. Данную форсунку также можно использовать для очистки менее чувствительных поверхностей, например подъездных дорожек. (Pис. 29)

Не используйте форсунку "Ротор" на чувствительных поверхностях, например на окрашенных поверхностях автомобиля. Вращающаяся струя воды может повредить поверхность.

• Чтобы установить форсунку, одной рукой удерживайте штангу-распылитель, а второй вставьте форсунку до фиксации. (Pис. 30)

• Чтобы снять форсунку, нажмите на выступ на штанге-распылителе и извлеките форсунку. (Pис. 31) Регулировка напора воды Форсунка "Прямая струя" позволяет регулировать давление подачи воды. 1855 - 006 - 21.10.2022 375• Чтобы увеличить напор, поверните форсунку по часовой стрелке. (Pис. 32)

• Чтобы уменьшить напор, поверните форсунку против часовой стрелки. (Pис. 33) Эксплуатация изделия

1. Подсоедините изделие к источнику воды. См.

Подсоединение изделия к источнику воды на стр. 376

2. Стравите воздух из системы. См. раздел

Стравливание воздуха из системы на стр. 377

3. Запустите изделие. См. раздел

Запуск изделия на стр. 377

Подсоединение изделия к источнику

Изделие может работать от водопроводной сети или забирать воду из альтернативных источников, например, из озера или бочки.

• Инструкции по подсоединению изделия к водопроводной сети см. в разделе Подсоединение изделия к водопроводной сети на стр. 376

• Инструкции по использованию изделия с альтернативными источниками воды см.

Использование изделия с альтернативными источниками воды на стр. 376

Подсоединение изделия к водопроводной

1. Установите переходник садового шланга на

впускной штуцер для воды на изделии. См.

Установка переходника садового шланга на стр. 374

2. Подсоедините садовый шланг к водопроводной

сети. Используйте садовый шланг диаметром ½" и длиной 10–25 м. (Pис. 34)

Давление воды в водопроводной сети не должно превышать 1 МПа (10 бар). ВНИМАНИЕ: Температура воды в водопроводной сети не должна превышать 40 °C.

3. Откройте вентиль на водопроводной трубе и

убедитесь, что вода свободно течет из садового шланга. (Pис. 35)

4. Закройте вентиль на водопроводной трубе.

5. Подсоедините садовый шланг к впускному

штуцеру для воды на изделии. (Pис. 36)

6. Подключите вилку питания к розетке.

7. Откройте вентиль на водопроводной трубе.

8. Перед началом эксплуатации изделия стравите

воздух из системы. См. раздел Стравливание воздуха из системы на стр. 377

Использование изделия с альтернативными источниками воды Изделие может работать с водой, например, из озера или бочки. Используйте всасывающий шланг (не входит в комплект) диаметром ½" и длиной не более 3 м. (Pис. 37) ВНИМАНИЕ: Температура воды в источнике не должна превышать 20 °C. ВНИМАНИЕ: Изделие должно находиться на высоте не более 0,5 м над источником воды.

1. Если установлен переходник садового шланга,

снимите его с впускного штуцера для воды на изделии. (Pис. 38) ВНИМАНИЕ: Не извлекайте фильтр для воды из впускного штуцера для воды.

2. Подсоедините всасывающий шланг (не входит

в комплект) к впускному штуцеру для воды на изделии. (Pис. 39)

3. Поместите всасывающий шланг в источник воды

и убедитесь, что фильтр полностью погружен в

Не используйте всасывающий шланг без фильтра.

4. Прижмите выступ по направлению к

быстроразъемному соединению на пистолете- распылителе и вытяните водяной шланг высокого давления. (Pис. 25)

5. Подключите вилку питания к розетке.

6. Переведите главный выключатель в положение

ВКЛ (I) и дайте изделию поработать в течение 2

7. Переведите выключатель в положение ВЫКЛ (0).

8. Крепко удерживая пистолет-распылитель одной

рукой, вставьте шланг высокого давления в быстроразъемное соединение на пистолете- распылителе. (Pис. 24)

9. Перед началом эксплуатации изделия стравите

воздух из системы. См. раздел Стравливание воздуха из системы на стр. 377

1855 - 006 - 21.10.2022Стравливание воздуха из системы ВНИМАНИЕ: Перед стравливанием воздуха из системы убедитесь, что главный выключатель находится в положении ВЫКЛ (0).

1. Подсоедините изделие к источнику воды. См.

Подсоединение изделия к источнику воды на стр. 376

2. Установите штангу-распылитель на пистолет-

распылитель. См. раздел Установка штанги- распылителя на стр. 375

3. Разблокируйте предохранитель нажатия курка.

Блокировка и разблокировка предохранителя нажатия курка на стр. 377

4. Нажмите на курок и удерживайте его в нажатом

положении, пока вода не начнет поступать из форсунки на штанге-распылителе. (Pис. 40) Отсоединение изделия от источника воды

1. Переведите выключатель в положение ВЫКЛ (0).

2. Если изделие подсоединено к водопроводной

сети, закройте вентиль на водопроводной трубе.

3. Если изделие подсоединено к водопроводной

сети, отсоедините садовый шланг от водопроводной трубы. (Pис. 41)

4. Если изделие использовалось с альтернативным

источником воды, извлеките всасывающий шланг из источника воды.

5. Нажмите на курок и удерживайте его в нажатом

положении, пока из форсунки не перестанет идти

6. Отсоедините садовый шланг от впускного

штуцера для воды на изделии. (Pис. 42) Примечание: Если изделие использовалось с альтернативным источником воды, отсоедините всасывающий шланг.

7. Прижмите выступ по направлению к

быстроразъемному соединению на пистолете- распылителе и вытяните водяной шланг высокого давления. (Pис. 25)

8. Переведите главный выключатель в положение

ВКЛ (I). Дайте изделию поработать до тех пор, пока из шланга высокого давления не перестанет

9. Переведите выключатель в положение ВЫКЛ (0).

10. Перед помещением изделия на хранение

просушите пистолет-распылитель, штангу- распылитель и форсунки. Блокировка и разблокировка предохранителя нажатия курка

• Для блокировки предохранителя нажатия курка переведите кнопку в заблокированное положение. (Pис. 43)

• Для разблокировки предохранителя нажатия курка переведите кнопку в разблокированное

1. Подсоедините изделие к источнику воды. См.

Подсоединение изделия к источнику воды на стр. 376

2. Подключите вилку питания к розетке.

3. Переведите главный выключатель в положение

4. Разблокируйте предохранитель нажатия курка.

Блокировка и разблокировка предохранителя нажатия курка на стр. 377

5. Нажмите курок на пистолете-распылителе.

Примечание: При отпускании курка изделие автоматически останавливается. Остановка изделия Примечание: При отпускании курка изделие автоматически останавливается.

1. Отпустите курок на пистолете-распылителе.

2. Заблокируйте предохранитель нажатия курка.

Блокировка и разблокировка предохранителя нажатия курка на стр. 377

3. Переведите выключатель в положение ВЫКЛ (0).

5. Отсоедините изделие от источника воды. См.

Отсоединение изделия от источника воды на стр. 377

Примечание: Всегда отсоединяйте изделие от источника воды, если оно не используется более 5 минут. Использование распылителя пены

1. Снимите распылитель пены с держателя. (Pис.

2. Заполните емкость распылителя пены чистящим

Используйте только чистящие средства, рекомендованные компанией Husqvarna. 1855 - 006 - 21.10.2022 3773. Вставьте быстроразъемное соединение на распылителе пены в быстроразъемное соединение на штанге-распылителе до фиксации. (Pис. 47) Примечание: Фланец распылителя пены должен быть совмещен с канавкой в штанге- распылителе.

4. Подсоедините изделие к источнику воды. См.

Подсоединение изделия к источнику воды на стр. 376

5. Запустите изделие. См. раздел

Запуск изделия на стр. 377

Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту агрегата необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. Дополнительную информацию см. в разделе www.husqvarna.com. График технического обслуживания Техническое обслуживание Перед ис-

Выполните общий осмотр. См. раздел Общий осмотр на стр. 378 . X Очистите изделие. См. раздел Очистка изделия на стр. 378 . X Очистите штангу-распылитель и форсунки. См. раздел Очистка штанги-распылите- ля и форсунок на стр. 379

Очистите фильтр для воды. Если фильтр для воды поврежден, замените его. См.

Очистка фильтра для воды на стр. 379

Смажьте уплотнительные кольца на муфтах. См. раздел Смазка уплотнительных колец на муфтах на стр. 379

Общий осмотр ПРЕДУПРЕЖДЕНИЕ: Перед проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие.

• Проверьте затяжку гаек и винтов на изделии.

• Убедитесь, что кабели на изделии расположены в тех местах, где они не могут быть повреждены.

• Осмотрите шланг высокого давления на наличие износа и повреждений. ПРЕДУПРЕЖДЕНИЕ: Не используйте изделие, если шланг высокого давления изношен или

Очистка изделия ПРЕДУПРЕЖДЕНИЕ: Перед проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

378 1855 - 006 - 21.10.2022ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие.

• Очистите все внешние детали сухой тканью.

• Не используйте мойку высокого давления для очистки изделия.

• Поддерживайте воздухозаборники в чистоте, чтобы обеспечить достаточное охлаждение

Очистка штанги-распылителя и форсунок ПРЕДУПРЕЖДЕНИЕ: Перед проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие.

1. Если форсунка установлена на штангу-

распылитель, снимите ее со штанги- распылителя. См. раздел Установка и снятие форсунки на стр. 375

2. Очистите форсунки, муфту на штанге-

распылителе и муфту на пистолете-распылителе водой с мылом. (Pис. 48)

3. При засорении форсунок прочистите их с

помощью инструмента для очистки. (Pис. 49) Очистка фильтра для воды ПРЕДУПРЕЖДЕНИЕ:

проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие.

1. Если установлен переходник садового шланга,

снимите его с впускного штуцера для воды на изделии. (Pис. 38)

2. Извлеките фильтр для воды. Используйте

плоскогубцы. (Pис. 50)

3. Проверьте фильтр для воды на наличие

повреждений. Если фильтр для воды поврежден, замените его. (Pис. 51)

4. Промойте фильтр для воды чистой водой. (Pис.

52) Смазка уплотнительных колец на

ПРЕДУПРЕЖДЕНИЕ: Перед проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие.

1. Снимите штангу-распылитель с пистолета-

распылителя и отсоедините пистолет- распылитель от шланга высокого давления. См.

Установка штанги-распылителя на стр.

Установка пистолета-распылителя на стр.

2. Смажьте уплотнительные кольца на переходнике

садового шланга, штанге-распылителе и шланге высокого давления консистентной смазкой. См.

Технические данные на стр. 381

приведены сведения о подходящем типе смазки. (Pис. 53) Снятие и установка крышки катушки

проведением обслуживания изделия переведите главный выключатель в положение ВЫКЛ (0) и извлеките вилку из

ВНИМАНИЕ: Перед проведением обслуживания изделия отсоедините его от источника воды и убедитесь, что все детали сухие. Крышка катушки для шланга крепится с помощью 3

1. Нажмите на 3 защелки и осторожно снимите

крышку катушки для шланга. (Pис. 54)

2. Чтобы установить крышку катушки для шланга,

осторожно надавливайте на нее до фиксации

1855 - 006 - 21.10.2022 379Поиск и устранение неисправностей Таблица процедур по поиску и устранению неисправностей Проблема Возможная причина Решение Изделие не запускается. Вилка питания не подключена к ро-

Подключите вилку питания к розет-

Главный выключатель находится в положении ВЫКЛ (0). Переведите главный выключатель в положение ВКЛ (I). В розетке отсутствует напряжение. Обратитесь к квалифицированно- му электрику. Шнур питания поврежден или не-

Обратитесь в авторизованный сер- висный центр. Сработало устройство защиты от перегрева (питание не подается на

Подождите, пока изделие остынет, прежде чем запустить его снова. Используется удлинительный ка- бель неправильного типа. Убедитесь, что удлинительный ка- бель полностью размотан и что напряжение сети соответствует на- пряжению изделия. Предохранитель перегорает во время запуска или работы. Используется предохранитель не- правильного типа. Убедитесь, что используется плав- кий предохранитель класса "C" или "K". Изделие не останавливается. Изделие неисправно. Извлеките вилку питания из розет- ки и обратитесь в авторизованный сервисный центр. Перегрев изделия. Недостаточный поток воздуха. Очистите воздухозаборники. Изделие работает рывками. Воздух внутри системы. Стравите воздух из системы. Недостаточное давление воды. Перегиб шланга Убедитесь в отсутствии перегибов

Главный выключатель находится в положении ВЫКЛ (0). Переведите главный выключатель в положение ВКЛ (I). Недостаточный поток воды. Убедитесь, что изделие правильно подсоединено к источнику воды. Убедитесь в наличии достаточного напора воды. Засорен фильтр для воды. Очистите фильтр для воды. Воздух внутри системы. Стравите воздух из системы. Неподходящая принадлежность. Убедитесь, что используете подхо- дящую принадлежность. Невозможно отсоединить водяной шланг высокого давления. Катушка для шланга заблокирова-

Снимите крышку катушки для шланга и устраните причину блоки- ровки. Очистите катушку для шлан-

380 1855 - 006 - 21.10.2022Транспортировка, хранение и утилизация Транспортировка

• Перед транспортировкой изделия отключите вилку питания от розетки.

• Перед транспортировкой отключите изделие от источника воды.

• На время транспортировки разместите изделие горизонтально.

• Надежно закрепите изделие во избежание его перемещения при транспортировке.

• Перед помещением изделия на хранение слейте всю воду из самого изделия, шланга высокого давления и принадлежностей.

• Подготовьте изделие к хранению. См. раздел Подготовка изделия к хранению на стр. 381

• Храните изделие в сухом и защищенном от низких температур месте. Подготовка изделия к хранению

2. Отсоедините изделие от источника воды. См.

Отсоединение изделия от источника воды на стр. 377

3. Убедитесь, что все принадлежности сухие.

4. Установите пистолет-распылитель, штангу-

распылитель и форсунки в держатели.

5. Отсоедините водяной шланг высокого давления

от пистолета-распылителя и намотайте водяной шланг высокого давления на катушку для шланга. (Pис. 26)

6. Разместите шнур питания на держателе и

закрепите его. (Pис. 55)

7. Сложите рукоятку для транспортировки. См.

Раскладывание и складывание рукоятки для транспортировки на стр. 375

Изделия Husqvarna не являются бытовыми отходами и подлежат утилизации в соответствии с указаниями в данном руководстве.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте изделие и упаковку в специально предназначенном для этого месте.

• Для получения дополнительной информации о переработке и утилизации изделия обратитесь к местному дилеру Husqvarna. Технические данные PW 240 Двигатель и насос Тип Серийный электродвигатель пере- менного тока Мощность, Вт 1800 Диапазон напряжения, В 220–240 Частота, Гц 50 Номинальная сила тока, А 7 Макс. расход воды, л/мин 7,7 Макс. давление воды на выпуске, бар / МПа 140 / 14 Макс. давление воды на впуске, бар / МПа 10 / 1 Макс. температура воды на впуске, °C / °F 40 / 104 Макс. температура воды на впуске (в режиме всасывания), °C / °F 20 / 68 Степень защиты IP IPX5 Класс защиты Класс II 1855 - 006 - 21.10.2022 381PW 240

Тип смазки для уплотнительных колец Смазка для уплотнительных колец Unisilkon L250 / Силиконовая смаз- ка Gardena / Dow corning

Вес, кг 9,5 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 89 Уровень мощности звука, гарантированный, L

Уровень шумового давления на уши оператора, эквивалентный, дБ(А) 76 Уровни вибрации

Воздействие на кисть/руку (со стандартной форсункой), м/с

2,5 Эквивалентный уровень вибрации

Воздействие на кисть/руку (со стандартной форсункой), м/с

0,9 Принадлежности Одобренные принадлежности Одобренные принадлежности

Насадка для очистки поверхностей SC 300 590 65 79-01 Распылитель пены FS 300 590 66 04-01 Шланг для прочистки труб, 15 м 590 66 10-01 Фильтр для воды 590 65 93-01 Устройство защиты от обратного тока 590 65 95-01 Всасывающий шланг 590 65 97-01

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС 2000/14/EC.

Эквивалент уровня шумового давления, согласно ISO 22868, вычисляется как взвешенная по времени сумма энергии для разных значений шумового давления при различных условиях работы. Типичный статистический разброс для эквивалентного шумового давления — это стандартное отклонение 1 дБ(A).

Уровень вибрации в соотв. с EN 60745-2-13. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 1 м/с

. Эти данные о вибрации основаны на изме- рениях на изделии, оборудованном шиной и цепью рекомендованного типа и длины. Если изделие оборудовано шиной другой длины, уровень вибрации может отличаться макс. на ± 1,5 м/с

Эквивалентный уровень вибрации измеряется и рассчитывается для цепных пил с питанием от двига- теля внутреннего сгорания. Эти показатели приведены для сравнения данных об уровне вибрации независимо от типа двигателя в соответствии с ISO 22867:2011. 382 1855 - 006 - 21.10.2022Одобренные принадлежности Артикул Комплект для мойки автомобиля 590 66 07-01 Комплект вращающихся щеток 590 66 06-01 Изогнутая штанга-распылитель 590 66 11-01 Насадка для откачивания воды 590 66 05-01 Удлинительный шланг, 8 м 590 66 08-01 1855 - 006 - 21.10.2022 383Декларация о соответствии Декларация соответствия требованиям ЕС Мы, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, с полной ответственностью заявляем, что изделие: Описание Мойка высокого давления Марка Husqvarna Тип / Модель PW 240 Идентификация Серийные номера начиная с 2022 года и далее полностью соответствует следующим директивам и нормативам ЕС: Норматив Описание 2006/42/EC "О механическом оборудовании" 2014/30/EU "Об электромагнитной совместимости" 2000/14/EC "Об излучении шума в окружающую среду" 2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании" а также требованиям следующих стандартов и/или технических регламентов: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018 Информацию по излучению шума см. в разделе Технические данные на стр. 381

9. Котушка для шланга

Не запускайте замерзлий
