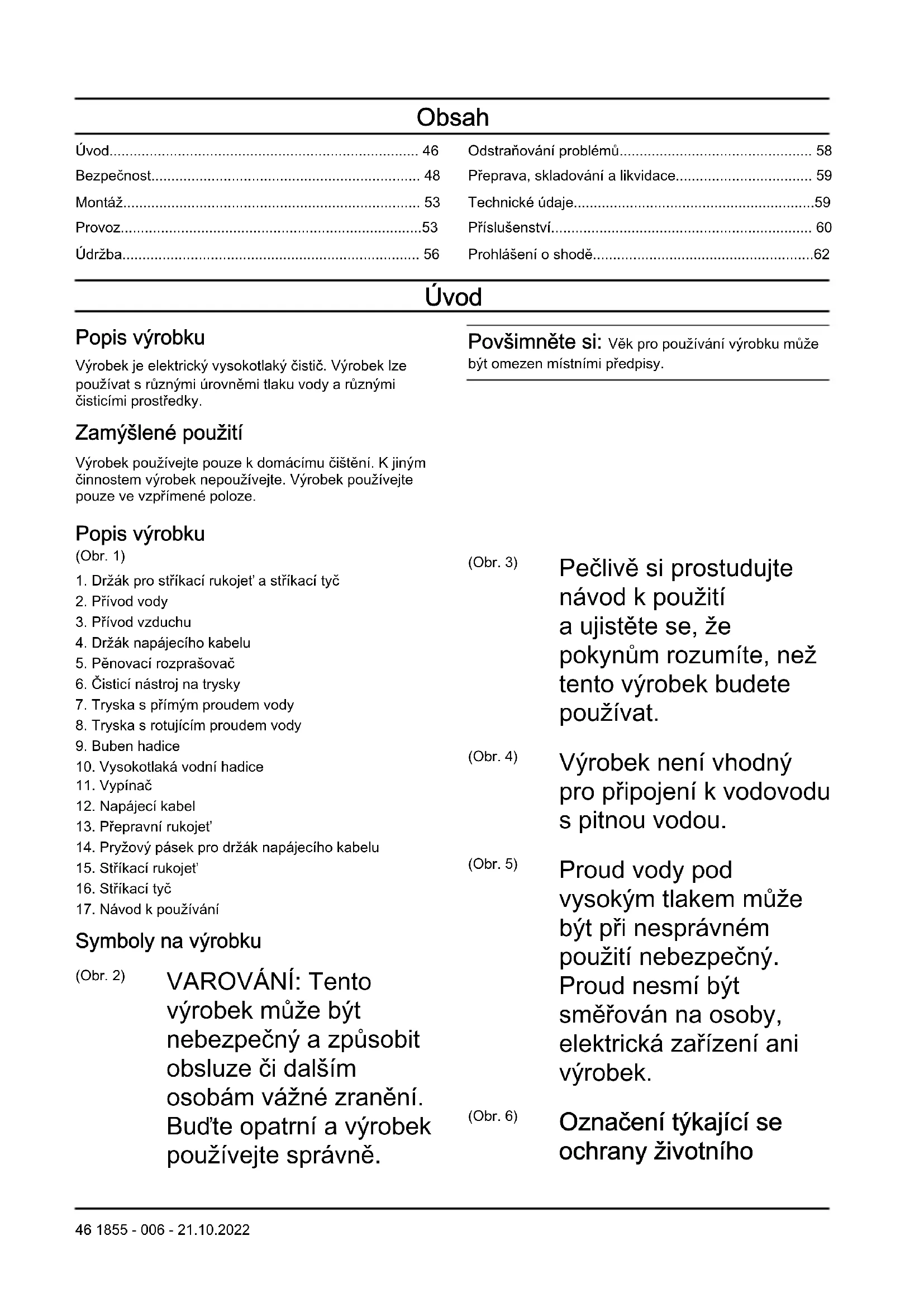

• Bezpečnost p. 48
• Montáž p. 53
• Provoz p. 53
• Údržba p. 56
• Odstraňování problémů p. 58
• Přeprava, skladování a likvidace p. 59
• Technické údaje p. 59
• Příslušenství p. 60
• Prohlášení oshodě Úvod Popis výrobku Výrobek je elektrický vysokotlaký čistič. Výrobek lze používat srůznými úrovněmi tlaku vody arůznými čisticími prostředky. Zamýšlené použití Výrobek používejte pouze kdomácímu čištění. Kjiným činnostem výrobek nepoužívejte. Výrobek používejte pouze ve vzpřímené poloze. Povšimněte si: Věk pro používání výrobku může být omezen místními předpisy. Popis výrobku (Obr. 1) p. 62

1. Držák pro stříkací rukojeť astříkací tyč

4. Držák napájecího kabelu

5. Pěnovací rozprašovač

6. Čisticí nástroj na trysky

7. Tryska spřímým proudem vody

8. Tryska srotujícím proudem vody

10. Vysokotlaká vodní hadice

13. Přepravní rukojeť

14. Pryžový pásek pro držák napájecího kabelu

15. Stříkací rukojeť

17. Návod kpoužívání

Symboly na výrobku (Obr. 2) VAROVÁNÍ: Tento výrobek může být nebezpečný azpůsobit obsluze či dalším osobám vážné zranění. Buďte opatrní avýrobek používejte správně. (Obr. 3) Pečlivě si prostudujte návod kpoužití aujistěte se, že pokynům rozumíte, než tento výrobek budete používat. (Obr. 4) Výrobek není vhodný pro připojení kvodovodu spitnou vodou. (Obr. 5) Proud vody pod vysokým tlakem může být při nesprávném použití nebezpečný. Proud nesmí být směřován na osoby, elektrická zařízení ani výrobek. (Obr. 6) Označení týkající se ochrany životního 46 1855 - 006 - 21.10.2022prostředí. Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických aelektronických zařízení. (Obr. 7) Nástroj třídyII. (Obr. 8) Výrobek odpovídá příslušným směrnicím ES. (Obr. 9) Výrobek odpovídá příslušným směrnicím Eurasijské celní unie. (Obr. 10) Výrobek odpovídá příslušným směrnicím UkrSEPRO. (Obr. 11) Výrobek odpovídá příslušným směrnicím RCM. Platné pouze pro Austrálii/Nový Zéland. (Obr. 12) Štítek semisemi hluku do okolí podle směrnic apředpisů Evropské unie aSpojeného království anařízení oregulaci hluku vaustralském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulations 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani 59 ana štítku. (Obr. 13) Chráněno proti proudu vody pod nízkým tlakem zjakéhokoli úhlu. (Obr. 14) Chraňte před mrazem. (Obr. 15) Tento výrobek vyhovuje platným předpisům Spojeného království. Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. 1855 - 006 - 21.10.2022 47Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

Buďte stále opatrní apoužívejte zdravý rozum. Pokud si nejste jisti, jak výrobek ovládat ve zvláštních situacích, vypněte jej aobraťte se na servis Husqvarna, než budete pokračovat vpráci.

Mějte na paměti, že obsluha je odpovědná za nehody aškody vzniklé jiným osobám nebo na jejich majetku.

Udržujte výrobek čistý. Ujistěte se, že jsou značky aštítky dobře čitelné.

Nikdy nedovolte dětem nebo osobám, které se neseznámily stěmito pokyny, aby zařízení používaly. Věk obsluhy může být omezen místními předpisy.

Tento výrobek mohou obsluhovat osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, pokud jsou

1855 - 006 - 21.10.2022pod dohledem nebo jim byly poskytnuty pokyny kbezpečnému provozu výrobku arozumí souvisejícím rizikům.

Tento výrobek mohou obsluhovat osoby, které nemají potřebné zkušenosti nebo znalosti, pokud jsou pod dohledem nebo jim byly poskytnuty pokyny kbezpečnému provozu výrobku arozumí souvisejícím rizikům.

Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci aúsudek.

Nepoužívejte výrobek, pokud je vadný.

Nikdy neupravujte výrobek anepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Výrobek nepoužívejte, pokud je poškozen napájecí kabel, vysokotlaká hadice, pojistka spínače nebo stříkací rukojeť.

Před uvedením výrobku do provozu zkontrolujte, zda není poškozený. Nepoužívejte výrobek, pokud jsou díly poškozené nebo chybí.

Držte stříkací rukojeť pevně oběma rukama. Při zmáčknutí páčky spínače vzniká síla zpětného vrhu.

Při provozu výrobku buďte opatrní. Vysoký tlak vytvářený výrobkem je nebezpečný amůže způsobit zranění.

Nemiřte proud na sebe, další osoby nebo zvířaty.

Nemiřte proud na sebe ani další osoby, abyste vyčistili obuv.

Nemiřte proud na elektrická zařízení nebo samotný výrobek.

Při použití výrobku je nutné používat osobní ochranné prostředky. Viz část Osobní ochranné prostředky na strani

Nepoužívejte výrobek vblízkosti osob, které nemají ochranné prostředky.

Pokud používáte čisticí prostředek, dodržujte bezpečnostní pokyny pro čisticí prostředek.

Používejte pouze čisticí prostředky Husqvarna. 1855 - 006 - 21.10.2022 49• Používejte správný tlak vody ačisticí prostředky. Výrobek používejte pouze kčinnostem uvedeným vtéto příručce. Pokud použijete nesprávný tlak vody nebo čisticí prostředek nebo použijete výrobek kjiným činnostem, než které jsou uvedeny vtéto příručce, může dojít kpoškození výrobku, povrchů, materiálů nebo jiných zařízení. Společnost Husqvarna nenese odpovědnost za škody způsobené nesprávným použitím.

Nedoporučuje se připojovat výrobek kvodovodu spitnou vodou. Pokud musíte výrobek připojit kvodovodu spitnou vodou, dodržujte místní anárodní předpisy. Vpřípadě potřeby použijte zpětnou klapku (není součástí balení). Voda, která protekla přes zpětnou klapku, není pitná.

Nestříkejte hořlavé kapaliny. Nebezpečí výbuchu.

Nedovolte dětem používat výrobek.

Nedovolte dětem hrát si svýrobkem.

Nenechte nikoho používat výrobek bez zaškolení.

Používejte pouze příslušenství anáhradní díly schválené společností Husqvarna.

Zajistěte, aby elektrické připojení bylo provedeno schváleným elektrikářem aaby splňovalo normu IEC 60364-1.

Použijte proudový chránič, který zastaví elektrickou energii, pokud je svodový proud větší než 30mA po dobu 30ms. Pokud nemáte proudový chránič, použijte zařízení, které prokáže uzemnění.

Používejte pojistky pro spouštění motorů/ zpožděné pojistky scharakteristikouC neboD podle normy IEC 898-1 nebo IEC947-2 nebo odpovídajících norem mimo oblast IEC.

Pro úpravu výrobků označených dvojitým napětím afrekvencí nejsou nutné žádné akce.

Pokud je nutné použít prodlužovací kabel, ujistěte se, že je vhodný pro venkovní použití. Ujistěte se, že zásuvka je minimálně 60mm od země. Připojení musí být vždy udržováno suché.

Než odejdete od výrobku, přepněte vypínač do polohy vypnuto(0), odpojte elektrickou zástrčku

1855 - 006 - 21.10.2022aaktivujte pojistku páčky spínače.

Před výměnou příslušenství přepněte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku.

Před čištěním nebo údržbou výrobku přepněte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku.

Nepoužívejte výrobek vprostředí, kde je okolní teplota nižší než 0°C.

Nespouštějte zmrzlý výrobek.

Nepoužívejte výrobek ve vnitřních prostorech.

Během provozu na výrobek nepokládejte žádné předměty.

Nepijte vodu, která byla použita ve výrobku.

Nepoužívejte výrobek vblízkosti otevřených oken.

Dejte pozor na odmrštěné předměty. Odlétávající kamínky avolné předměty mohou zasáhnout oči azpůsobit oslepnutí nebo jiná vážná zranění.

Pokud výrobek nefunguje správně, přečtěte si část Tabulka řešení problémů na strani 58

Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

Používejte odolnou obuv sprotiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

Používejte ochranné oblečení.

Vždy používejte schválenou ochranu sluchu.

Používejte ochranné brýle.

Pokud provozujete výrobek vprostředí, kde se mohou vytvářet nebezpečné aerosoly, používejte ochranu dýchacích cest třídy FFP2 nebo ekvivalentní. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. 1855 - 006 - 21.10.2022 51• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

Neodstraňujte ani neupravujte bezpečnostní zařízení.

Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Pojistka páčky spínače Pojistka páčky spínače(A) brání nechtěné aktivaci páčky spínače(B). Když je pojistka páčky spínače vzajištěné poloze, nelze páčku spínače stisknout. (Obr. 16) Páčka spínače Výrobek se spustí po stisknutí páčky spínače. Po uvolnění páčky spínače se výrobek zastaví. Tepelná ochrana Výrobek je vybaven automatickou tepelnou ochranou. Pokud se výrobek příliš zahřeje, tepelná ochrana zastaví napájení výrobku. Pokud tepelná ochrana zastaví napájení, počkejte, než výrobek vychladne. Tepelná ochrana se automaticky resetuje, když je výrobek dostatečně chladný. Hydraulický přetlakový ventil Výrobek je vybaven integrovaným hydraulickým přetlakovým ventilem, který zabraňuje příliš vysokému tlaku vsystému. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování. VAROVÁNÍ: Před spuštěním výrobku po delším skladování vždy proveďte údržbu.

Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení.

Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

Provádějte pouze údržbu uvedenou vtomto návodu kpoužívání.

Používejte pouze náhradní díly doporučené společností Husqvarna. Vysokotlaké vodní hadice, armatury

1855 - 006 - 21.10.2022aspojky jsou důležité pro bezpečnost při provozu výrobku. Používejte pouze hadice, armatury aspojky doporučené výrobcem.

Při poškození elektrické zástrčky nebo napájecího kabelu se obraťte na servis Husqvarna.

Nedovolte dětem provádět čištění nebo údržbu na výrobku. Montáž Úvod VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitoluobezpečnosti. Montáž adaptéru zahradní hadice 1. Odstraňte přepravní kryt zpřívodu vody azlikvidujtejej. (Obr. 17)2. Namontujte adaptér zahradní hadice na přívod vody.(Obr. 18) VAROVÁNÍ: Zkontrolujte, zda je adaptér zahradní hadice nainstalovánrovně na přívodu vody. Pokud adaptérzahradní hadice není nainstalovánrovně, může dojít kpoškození závitůanetěsnosti.3. Zcela utáhněte adaptér zahradní hadice.4. Demontáž adaptéru zahradní hadice proveďtevopačném pořadí. Montáž opěrky adržáku pro stříkací rukojeť astříkací tyč 1. Umístěte opěrku(A) do požadované polohyanašroubujte šroub(B). (Obr. 19)2. Umístěte držák(C) na místo anamontujte2šrouby(D). Povšimněte si: Dolní šroub na držáku také drží opěrku. Ujistěte se, že jste zarovnali otvorvopěrce sdolním šroubem. Montáž kol Povšimněte si: Před provedením tohoto postupu se ujistěte, že jsou nainstalovány opěrka adržák prostříkací rukojeť astříkací tyč. Viz část Montáž opěrky adržáku pro stříkací rukojeť astříkací tyč na strani 53

• Umístěte sestavu kol do požadované polohyanamontujte 2šrouby. (Obr. 20) Provoz Úvod VÝSTRAHA: Než začnete svýrobkem pracovat, přečtěte si důkladně kapitoluobezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilnízařízení. Aplikace Husqvarna Connect dodá vašemuvýrobku Husqvarna doplňkové funkce:• Rozšířené informace ovýrobku.• Informace odílech aservisu anápověda pro tytopoložky. Jak začít používat aplikaci Husqvarna Connect 1. Stáhněte si aplikaci Husqvarna Connect do svéhomobilního zařízení.2. Vaplikaci Husqvarna Connect se zaregistrujte.3. Při připojování aregistraci výrobku postupujte podlepokynů vaplikaci Husqvarna Connect. Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Dalšíinformace získáte usvého prodejce poskytujícíhoservis.1855 - 006 - 21.10.2022 53Vyklopení asklopení přepravní rukojeti

• Chcete-li vyklopit přepravní rukojeť, stiskněte tlačítka na levé apravé straně azvedněte přepravní rukojeť. (Obr. 21)

• Chcete-li přepravní rukojeť sklopit, stiskněte tlačítka na levé apravé straně azatlačte přepravní rukojeť dolů. (Obr. 22) Montáž stříkací rukojeti

1. Vytáhněte vysokotlakou vodní hadici. (Obr. 23)

2. Držte stříkací rukojeť pevně jednou rukou azatlačte

vysokotlakou vodní hadici do rychlospojky na stříkací rukojeti. (Obr. 24) Demontáž stříkací rukojeti

1. Zatlačte jazýček směrem krychlospojce na stříkací

rukojeti avytáhněte vysokotlakou vodní hadici. (Obr. 25)

2. Otáčejte bubnem hadice ve směru hodinových

ručiček, dokud se vysokotlaká vodní hadice zcela nenavine. (Obr. 26) Montáž stříkací tyče

1. Jednou rukou držte stříkací rukojeť azatlačte spojku

na stříkací tyči do stříkací rukojeti. (Obr. 27)

2. Otočte stříkací tyč ve směru hodinových ručiček

auvolněte ji. Stříkací tyč se zajistí na místě. Demontáž stříkací tyče

1. Zatlačte stříkací tyč dovnitř aotočte ji proti směru

hodinových ručiček. (Obr. 28)

2. Vytáhněte stříkací tyč ze stříkací rukojeti.

Montáž ademontáž trysky Výrobek se dodává se 2tryskami: jednou tryskou spřímým proudem vody (označená jako „gentle nozzle“ (jemná tryska)) ajednou hrubou tryskou srotujícím proudem vody (označená jako „rough nozzle“ (hrubá tryska)). Trysku spřímým proudem vody lze použít kčištění citlivých povrchů, například vozidel. Hrubou trysku lze použít kčištění povrchů, které nejsou citlivé, například příjezdových cest. (Obr. 29) VAROVÁNÍ: Nepoužívejte trysku srotujícím proudem vody na citlivé povrchy, například na lakované povrchy vozidel. Rotující proud vody může povrch poškodit.

• Chcete-li nainstalovat trysku, držte stříkací tyč jednou rukou azatlačte trysku, dokud se nezajistí na místě. (Obr. 30)

• Chcete-li vyjmout trysku, zatlačte na západku na stříkací tyči avytáhněte trysku ze stříkací tyče. (Obr. 31) Nastavení tlaku proudu vody Tryska spřímým proudem vody má nastavitelný tlak.

• Chcete-li zvýšit tlak proudu vody, otáčejte tryskou ve směru hodinových ručiček. (Obr. 32)

• Chcete-li tlak proudu vody snížit, otáčejte tryskou proti směru hodinových ručiček. (Obr. 33) Obsluha výrobku

1. Připojte výrobek ke zdroji vody. Viz část

Připojení výrobku ke zdroji vody na strani 54

2. Odvzdušněte systém. Viz část

Odvzdušnění systému na strani 55

3. Nastartujte výrobek. Viz část

Spuštění výrobku na strani 55

Připojení výrobku ke zdroji vody Výrobek lze používat svodou zvodovodního rozvodu nebo zotevřeného zdroje vody, například jezírka nebo sudu na vodu.

• Informace opřipojení výrobku kvodovodnímu rozvodu naleznete včásti Připojení výrobku kvodovodnímu rozvodu na strani 54

• Informace opřipojení výrobku kotevřenému zdroji vody naleznete včásti Připojení výrobku kotevřenému zdroji vody na strani 55

Připojení výrobku kvodovodnímu rozvodu

1. Nasaďte adaptér zahradní hadice na přívod vody na

výrobku. Viz část Montáž adaptéru zahradní hadice na strani 53

2. Připojte zahradní hadici kvodovodnímu rozvodu.

Použijte ½palcovou (12,7mm) zahradní hadici odélce 10 až 25m. (Obr. 34) VAROVÁNÍ: Tlak vody ve vodovodním rozvodu nesmí být vyšší než 1MPa (10bar). VAROVÁNÍ: Teplota vody ve vodovodním rozvodu nesmí být vyšší než 40°C.

3. Otevřete ventil na vodovodu aujistěte se, že voda

může volně proudit ze zahradní hadice. (Obr. 35)

4. Zavřete ventil na vodovodu.

5. Připojte zahradní hadici kpřívodu vody na výrobku.

6. Připojte elektrickou zástrčku ke zdroji napájení.

7. Otevřete ventil na vodovodu.

8. Před použitím výrobku odvzdušněte systém. Viz část

Odvzdušnění systému na strani 55

1855 - 006 - 21.10.2022Připojení výrobku kotevřenému zdroji vody Výrobek lze používat svodou zotevřeného zdroje vody, například zjezírka nebo sudu na vodu. Použijte ½palcovou (12,7mm) sací hadici (není součástí balení) odélce maximálně 3m. (Obr. 37) VAROVÁNÍ: Teplota vody ve zdroji vody nesmí být vyšší než 20°C. VAROVÁNÍ: Výrobek nesmí být výše než 0,5m nad zdrojem vody.

1. Pokud je nainstalován adaptér zahradní hadice,

odpojte jej od přívodu vody na výrobku. (Obr. 38) VAROVÁNÍ: Nevyjímejte vodní filtr zpřívodu vody.

2. Připojte sací hadici (není součástí balení) kpřívodu

vody na výrobku. (Obr. 39)

3. Vložte sací hadici do zdroje vody aujistěte se, že je

filtr zcela ponořen. VAROVÁNÍ: Nepoužívejte sací hadici bez filtru.

4. Zatlačte jazýček směrem krychlospojce na stříkací

rukojeti avytáhněte vysokotlakou vodní hadici. (Obr. 25)

5. Připojte elektrickou zástrčku ke zdroji napájení.

6. Nastavte vypínač do polohy zapnuto(I) anechte

výrobek vprovozu 2minuty.

7. Nastavte vypínač do polohy vypnuto(0).

8. Držte stříkací rukojeť pevně jednou rukou azatlačte

vysokotlakou hadici do rychlospojky na stříkací rukojeti. (Obr. 24)

9. Před použitím výrobku odvzdušněte systém. Viz část

Odvzdušnění systému na strani 55

Odvzdušnění systému VAROVÁNÍ: Před odvzdušněním systému se ujistěte, že hlavní vypínač je vpoloze vypnuto(0).

1. Připojte výrobek ke zdroji vody. Viz část

Připojení výrobku ke zdroji vody na strani 54

2. Namontujte stříkací tyč na stříkací pistoli. Viz část

Montáž stříkací tyče na strani 54

3. Deaktivujte pojistku páčky spínače. Viz část

Aktivace adeaktivace pojistky páčky spínače na strani 55

4. Stiskněte páčku spínače adržte ji stisknutou, dokud

ztrysky na stříkací tyči nezačne vytékat voda. (Obr. 40) Odpojení výrobku od zdroje vody

1. Nastavte vypínač do polohy vypnuto(0).

2. Pokud je výrobek připojen kvodovodu, zavřete ventil

3. Pokud je výrobek připojen kvodovodu, odpojte

zahradní hadici od vodovodu. (Obr. 41)

4. Pokud je výrobek připojen kotevřenému zdroji vody,

vyjměte sací hadici ze zdroje vody.

5. Stiskněte páčku spínače adržte ji stisknutou, dokud

voda nepřestane vytékat ztrysky.

6. Odpojte zahradní hadici od přívodu vody na výrobku.

(Obr. 42) Povšimněte si: Pokud je výrobek připojen kotevřenému zdroji vody, odpojte sací hadici.

7. Zatlačte jazýček směrem krychlospojce na stříkací

rukojeti avytáhněte vysokotlakou vodní hadici. (Obr. 25)

8. Nastavte vypínač do polohy zapnuto(I). Nechte

výrobek vprovozu, dokud zvysokotlaké hadice nepřestane vytékat voda.

9. Nastavte vypínač do polohy vypnuto(0).

10. Před uskladněním výrobku nechte stříkací rukojeť,

stříkací tyč atrysky vyschnout. Aktivace adeaktivace pojistky páčky spínače

• Chcete-li aktivovat pojistku páčky spínače, stiskněte tlačítko do zajištěné polohy. (Obr. 43)

• Chcete-li pojistku páčky spínače deaktivovat, stiskněte tlačítko do odjištěné polohy. Spuštění výrobku

1. Připojte výrobek ke zdroji vody. Viz část

Připojení výrobku ke zdroji vody na strani 54

2. Připojte elektrickou zástrčku ke zdroji napájení.

3. Nastavte vypínač do polohy zapnuto(I). (Obr. 44)

4. Deaktivujte pojistku páčky spínače. Viz část

Aktivace adeaktivace pojistky páčky spínače na strani 55

5. Stiskněte páčku spínače na stříkací rukojeti.

Povšimněte si: Výrobek se automaticky zastaví po uvolnění páčky spínače. Zastavení výrobku Povšimněte si: Výrobek se automaticky zastaví po uvolnění páčky spínače.

1. Uvolněte páčku spínače na stříkací rukojeti.

1855 - 006 - 21.10.2022

552. Aktivujte pojistku páčky spínače. Viz část

Aktivace adeaktivace pojistky páčky spínače na strani 55

4. Odpojte elektrickou zástrčku od zdroje napájení.

5. Odpojte výrobek od zdroje vody. Viz část

Odpojení výrobku od zdroje vody na strani 55

Povšimněte si: Pokud se od výrobku vzdálíte na déle než 5minut, vždy jej odpojte od zdroje vody. Použití pěnovacího rozprašovače

1. Vyjměte pěnovací rozprašovač zdržáku. (Obr. 46)

2. Naplňte nádobu pěnovacího rozprašovače čisticím

prostředkem. VAROVÁNÍ: Používejte pouze čisticí prostředky doporučené společností Husqvarna.

3. Zatlačte rychlospojku pěnovacího rozprašovače do

rychlospojky na stříkací tyči, dokud se nezajistí na místě. (Obr. 47) Povšimněte si: Příruba pěnovacího rozprašovače musí být zarovnána sdrážkou ve stříkací tyči.

4. Připojte výrobek ke zdroji vody. Viz část

Připojení výrobku ke zdroji vody na strani 54

5. Nastartujte výrobek. Viz část

Spuštění výrobku na strani 55

Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli aporozuměli kapitole obezpečnosti. Pro servis aopravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav aservisu. Pokud neposkytuje prodejce servisní služby, požádejte jej oinformace onejbližším servisu. Podrobnější informace jsou uvedeny včásti www.husqvarna.com. Plán údržby Údržba Před kaž- dým pou- žitím Po použití Proveďte běžnou kontrolu. Viz část Provedení běžné kontroly na strani 56 . X Vyčistěte výrobek. Viz část Čištění výrobku na strani 56 . X Vyčistěte stříkací tyč atrysky. Viz část Čištění stříkací tyče atrysek na strani 57 . X Vyčistěte vodní filtr. Pokud je vodní filtr poškozený, vyměňte jej. Viz část Čištění vodního filtru na strani 57

Namažte O-kroužky na spojkách. Viz část Mazání O-kroužků na spojkách na strani 57 . X Provedení běžné kontroly VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

• Zajistěte, aby byly matice ašrouby na výrobku správně dotažené.

• Ujistěte se, že kabely výrobku nejsou na místě, kde by mohlo dojít kjejich poškození.

• Zkontrolujte, zda vysokotlaká hadice není opotřebená nebo poškozená. VÝSTRAHA: Pokud je vysokotlaká hadice opotřebená nebo poškozená, výrobek nepoužívejte. Čištění výrobku VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. 56 1855 - 006 - 21.10.2022VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

• Suchým hadříkem očistěte všechny vnější díly.

• Kčištění výrobku nepoužívejte vysokotlaký čistič.

• Udržujte vstupy vzduchu čisté, aby bylo zajištěno dostatečné chlazení výrobku. Čištění stříkací tyče atrysek VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

1. Je-li na stříkací tyč nasazena tryska, sejměte ji ze

stříkací tyče. Viz část Montáž ademontáž trysky na strani 54

2. Vyčistěte trysky, spojku na stříkací tyči aspojku na

stříkací rukojeti mýdlem avodou. (Obr. 48)

3. Pokud jsou trysky ucpané, odstraňte nečistoty

pomocí čisticího nástroje. (Obr. 49) Čištění vodního filtru VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

1. Pokud je nainstalován adaptér zahradní hadice,

odpojte jej od přívodu vody na výrobku. (Obr. 38)

2. Vytáhněte vodní filtr. Použijte kleště. (Obr. 50)

3. Zkontrolujte, zda vodní filtr není poškozený. Pokud je

vodní filtr poškozený, vyměňte jej. (Obr. 51)

4. Propláchněte vodní filtr čistou vodou. (Obr. 52)

Mazání O-kroužků na spojkách VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché.

1. Demontujte stříkací tyč ze stříkací rukojeti astříkací

rukojeť zvysokotlaké hadice. Viz část Montáž stříkací tyče na strani 54

Montáž stříkací rukojeti na strani 54

2. Namažte O-kroužky na adaptéru zahradní hadice,

stříkací tyči avysokotlaké hadici mazivem. Viz část Technické údaje na strani 59 se správným typem maziva. (Obr. 53) Demontáž amontáž krytu bubnu hadice VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto(0) aodpojte elektrickou zástrčku od zdroje napájení. VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody aujistěte se, že jsou všechny součásti suché. Kryt bubnu hadice se připevňuje pomocí 3pojistných západek.

1. Stiskněte 3pojistné západky aopatrně sejměte kryt

bubnu hadice. (Obr. 54)

2. Při montáži krytu bubnu hadice jej opatrně zatlačte,

dokud jej pojistné západky nezajistí na místě. 1855 - 006 - 21.10.2022 57Odstraňování problémů Tabulka řešení problémů Problém Možná příčina Řešení Výrobek nestartuje. Elektrická zástrčka není připojena ke zdroji napájení. Připojte elektrickou zástrčku ke zdroji napájení. Vypínač je nastaven do polohy vy- pnuto(0). Nastavte vypínač do polohy zapnu- to(I). Zdroj napájení je bez proudu. Obraťte se na schváleného elektriká- ře. Napájecí kabel je poškozený nebo vadný. Obraťte se na schválený servis. Tepelná ochrana zastavila napájení. Před opětovným použitím výrobku počkejte, než výrobek vychladne. Je použit nesprávný typ prodlužova- cího kabelu. Zkontrolujte, zda je prodlužovací ka- bel zcela odvinutý azda napětí odpo- vídá napětí výrobku. Během spouštění nebo provozu se přepálí pojistka. Je použit nesprávný typ pojistky. Ujistěte se, že používáte pomalou pojistku třídy „C“ nebo „K“. Výrobek se nezastaví. Výrobek je vadný. Odpojte elektrickou zástrčku aobrať- te se na schválený servis. Výrobek se příliš přehřívá. Proudění vzduchu není dostatečné. Vyčistěte přívody vzduchu. Výrobek nepracuje plynule. Uvnitř systému je vzduch. Odvzdušněte systém. Tlak vody je neuspokojivý. Hadice je ohnutá. Zajistěte, aby na hadicích nebyly ohyby. Vypínač je nastaven do polohy vy- pnuto(0). Nastavte vypínač do polohy zapnu- to(I). Průtok vody není dostatečný. Ujistěte se, že je výrobek správně připojen ke zdroji vody. Ujistěte se, že je průtok vody dostatečný. Vodní filtr je ucpaný. Vyčistěte vodní filtr. Uvnitř systému je vzduch. Odvzdušněte systém. Nesprávné příslušenství. Ujistěte se, že používáte správné pří- slušenství. Vysokotlakou vodní hadici nelze vy- táhnout. Buben hadice je zablokován. Sejměte kryt bubnu hadice aodstraň- te překážku. Vyčistěte buben hadice. 58 1855 - 006 - 21.10.2022Přeprava, skladování a likvidace Přeprava

• Před přepravou výrobku odpojte elektrickou zástrčku od zdroje napájení.

• Před přepravou výrobku odpojte výrobek od zdroje vody.

• Během přepravy musí být výrobek ve vodorovné poloze.

• Během přepravy musí být výrobek upevněný, aby se zabránilo jeho pohybu. Skladování

• Před uskladněním výrobku vypusťte veškerou vodu zvýrobku, vysokotlaké vodní hadice apříslušenství.

• Připravte výrobek kuskladnění. Viz část Příprava výrobku na uskladnění na strani 59

• Uchovávejte výrobek vsuchém abezprašném prostředí. Příprava výrobku na uskladnění

1. Vypněte výrobek aodpojte elektrickou zástrčku od

2. Odpojte výrobek od zdroje vody. Viz část

Odpojení výrobku od zdroje vody na strani 55

3. Zajistěte, aby bylo veškeré příslušenství suché.

4. Vložte stříkací rukojeť, stříkací tyč atrysky do

5. Odpojte vysokotlakou vodní hadici od stříkací

rukojeti anaviňte vysokotlakou vodní hadici na buben hadice. (Obr. 26)

6. Vložte napájecí kabel do držáku apřipevněte jej

7. Sklopte přepravní rukojeť. Viz část

Vyklopení asklopení přepravní rukojeti na strani 54

Likvidace Výrobky Husqvarna nepatří do domovního odpadu amusí být zlikvidovány výhradně způsobem uvedeným vtomto návodu.

• Dodržujte místní požadavky ohledně likvidace aplatné předpisy.

• Výrobek ajeho balení je třeba recyklovat na příslušném sběrném místě.

• Další informace orecyklaci alikvidaci výrobku získáte od místního prodejce Husqvarna. Technické údaje PW 240 Motor ačerpadlo Typ Sériový motor na střídavý proud Výkon, W 1800 Rozsah napětí, V 220–240 Frekvence, Hz 50 Jmenovitý proud, A 7 Max. průtok vody, l/min 7,7 Max. výstupní tlak vody, bar/MPa 140/14 Max. vstupní tlak vody, bar/MPa 10/1 Max. vstupní teplota vody, °C 40 Max. vstupní teplota vody (vsacím režimu), °C 20 Krytí IP IPX5 Bezpečnostní třída TřídaII Mazání 1855 - 006 - 21.10.2022 59PW 240 Typ maziva pro mazání O-kroužků Unisilkon L250 / silikonové mazivo Gardena/ mazivo na O-kroužky Dow corning

M55 Hmotnost Hmotnost, kg 9,5 Emise hluku

Hladina akustického výkonu, změřená dB(A) 89 Hladina akustického výkonu, zaručená L

Ekvivalentní hladina akustického tlaku vuších uživatele, dB(A) 76 Úrovně vibrací

Ruka/paže (se standardní tryskou) m/s

2,5 Ekvivalentní úrovně vibrací

Ruka/paže (se standardní tryskou) m/s

0,9 Příslušenství Schválené příslušenství Schválené příslušenství Obj. č. Čistič povrchů SC300 590 65 79-01 Pěnovací rozprašovač FS300 590 66 04-01 Hadice na čištění potrubí, 15m 590 66 10-01 Vodní filtr 590 65 93-01 Zpětná klapka 590 65 95-01 Sací hadice 590 65 97-01 Sada pro vozidla 590 66 07-01 Sada rotujících kartáčů 590 66 06-01

Emise hluku do okolního prostředí měřené jako akustický výkon (L

) vsouladu se směrnicí 2000/14/ES.

Ekvivalentní hladina akustického tlaku, podle normy ISO 22868, se počítá jako časově vážená celková energie pro různé hladiny akustického tlaku za různých pracovních podmínek. Typická statistická odchylka pro ekvivalentní hladinu akustického tlaku je standardní odchylka 1dB(A).

Úroveň vibrací podle normy EN 60745-2-13. Uvedená data oúrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 1m/s

. Deklarovaná data oúrovni vibrací pocházejí změření provedených uřetězové pily osazené vodicí lištou adoporučeným typem řetězu. Pokud je řetězová pila osazena jinou vodicí lištou, úroveň vibrací se může změnit maximálně o±1,5m/s

Ekvivalentní úroveň vibrací je měřena avypočítána pro řetězové pily se spalovacím motorem. Tyto hodnoty je možné využít ke srovnání dat ovibracích bez ohledu na typ motoru podle normy ISO 22867:2011. 60 1855 - 006 - 21.10.2022Schválené příslušenství Obj. č. Zahnutá stříkací tyč 590 66 11-01 Sací tryska 590 66 05-01 Prodlužovací hadice, 8m 590 66 08-01 1855 - 006 - 21.10.2022 61Prohlášení oshodě Prohlášení oshodě EU Společnost, Husqvarna AB, SE-56182 Huskvarna, Švédsko, tel.: +46-36-146500, na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Vysokotlaký čistič Značka Husqvarna Typ/Model PW 240 Identifikace Výrobní čísla od roku 2022 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Nařízení Popis 2006/42/ES „ostrojních zařízeních“ 2014/30/EU „oelektromagnetické kompatibilitě“ 2000/14/ES „týkající se emisí hluku do okolního prostředí“ 2011/65/EU „oomezení používání některých nebezpečných látek velektrických aelektronických zařízeních“ aže byly použity následující normy nebo technické specifikace: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Informace oemisích hluku najdete včásti Technické údaje na strani 59

1. Puzdro na rukoväť apredlžovací nadstavec čističa

9. Navíjací bubon na hadicu

16. Predlžovací nadstavec

17. Návod na obsluhu

Výrobok nepoužívajte, ak je poškodený.

Zamrznutý výrobok nezapínajte.

Výrobok nepoužívajte vblízkosti otvorených okien.

Používajte schválené chrániče sluchu.

Neodstraňujte ani neupravujte bezpečnostné zariadenia.

Vykonávajte len údržbu uvedenú vtomto návode na obsluhu.

2. Otáčajte bubnom na hadicu vsmere hodinových

2. Otočte predlžovací nadstavec vsmere hodinových

aotočte ho proti smeru hodinových ručičiek. (Obr. 28)

• Tlak prúdu vody zvýšite otočením hlavice vsmere hodinových ručičiek. (Obr. 32)

• Tlak prúdu vody znížite otočením hlavice proti smeru hodinových ručičiek. (Obr. 33) Obsluha výrobku

2. Systém odvzdušnite. Včasti

8. Pred používaním výrobku systém odvzdušnite.

6. Otočte vypínač do zapnutej polohy (I) anechajte

výrobok bežať po dobu 2minút.

7. Otočte vypínač do vypnutej polohy (0).

9. Pred používaním výrobku systém odvzdušnite.

4. Stlačte apodržte stlačenú páčku vypínača, kým

zhlavice na predlžovacom nadstavci nezačne vytekať voda. (Obr. 40) Odpojenie výrobku od vodného zdroja

1. Otočte vypínač do vypnutej polohy (0).

odpojte saciu hadicu od zdroja.

5. Stlačte apodržte stlačenú páčku vypínača, kým

8. Otočte vypínač do zapnutej polohy (I). Ponechajte

výrobok spustený, kým zvysokotlakovej hadice neprestane vytekať voda.

9. Otočte vypínač do vypnutej polohy (0).

3. Otočte vypínač do vypnutej polohy (0). (Obr. 45)

Namažte kruhové tesnenia na spojkách. Včasti Namazanie kruhových tesnení na spoj- kách na strane 397

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

3. Skontrolujte, či filter vody nie je poškodený. Ak je

1. Zatlačte 3západkové zámky dovnútra aopatrne

vyberte kryt navíjacieho bubna na hadicu. (Obr. 54)

2. Pri montáži krytu navíjacieho bubna na hadicu ho

• Pred prepravou výrobok bezpečne pripevnite, aby ste zabránili jeho pohybu. Skladovanie

anaviňte vysokotlakovú hadicu na navíjací bubon. (Obr. 26)

• Výrobok a obal recyklujte vo vhodnom zariadení na likvidáciu.
