ПОСІБНИК КОРИСТУВАЧА PW 240 HUSQVARNA

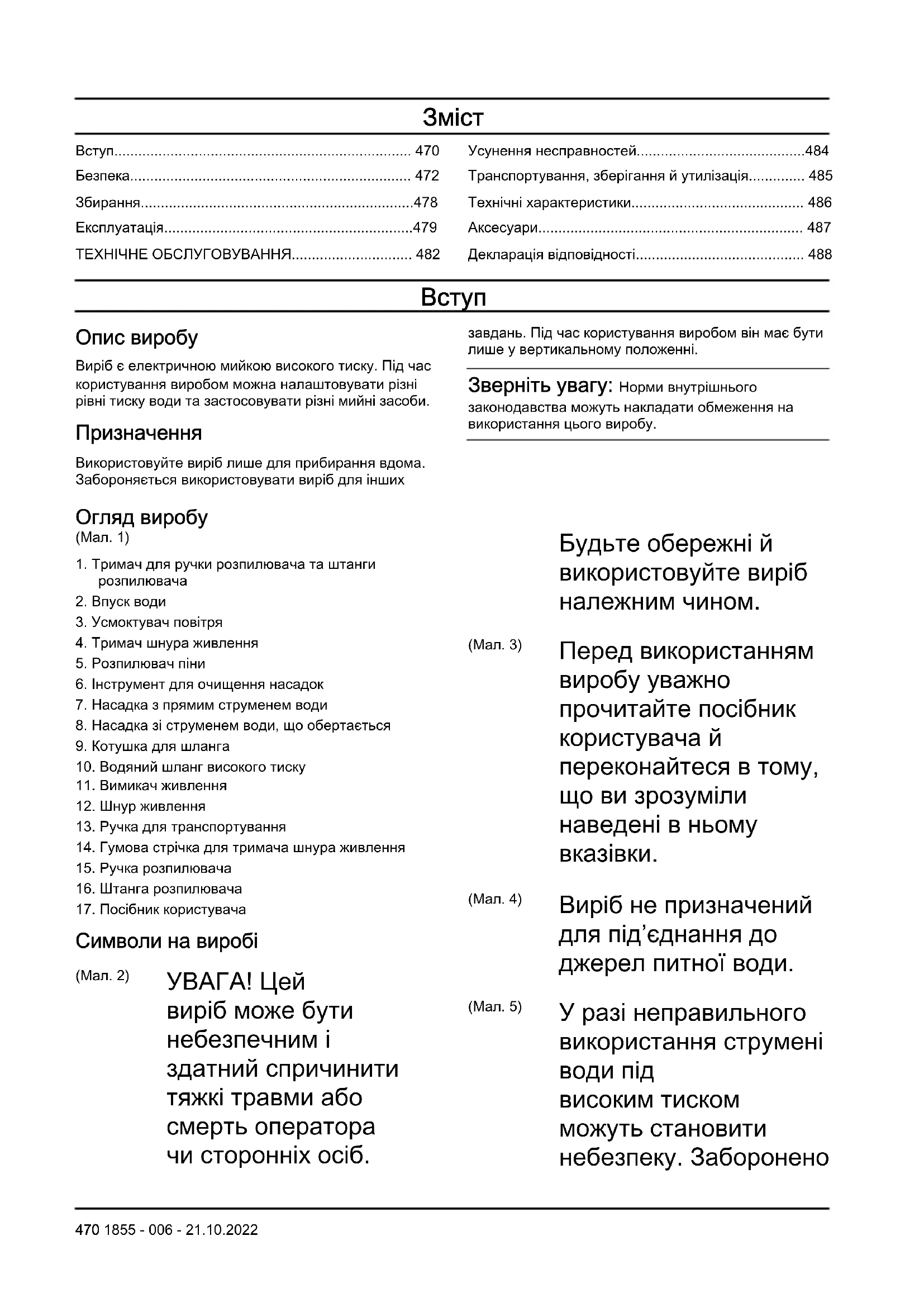

Опис виробу Виріб є електричною мийкою високого тиску. Під час користування виробом можна налаштовувати різні рівні тиску води та застосовувати різні мийні засоби. Призначення Використовуйте виріб лише для прибирання вдома. Забороняється використовувати виріб для інших завдань. Під час користування виробом він має бути лише у вертикальному положенні. Зверніть увагу: Норми внутрішнього законодавства можуть накладати обмеження на використання цього виробу. Огляд виробу (Мал. 1)

1. Тримач для ручки розпилювача та штанги

3. Усмоктувач повітря

4. Тримач шнура живлення

6. Інструмент для очищення насадок

7. Насадка з прямим струменем води

8. Насадка зі струменем води, що обертається

9. Котушка для шланга

10. Водяний шланг високого тиску

11. Вимикач живлення

13. Ручка для транспортування

14. Гумова стрічка для тримача шнура живлення

15. Ручка розпилювача

16. Штанга розпилювача

17. Посібник користувача

Символи на виробі (Мал. 2)

виріб може бути небезпечним і здатний спричинити тяжкі травми або смерть оператора чи сторонніх осіб. Будьте обережні й використовуйте виріб належним чином. (Мал. 3) Перед використанням виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому

(Мал. 4) Виріб не призначений для під’єднання до джерел питної води. (Мал. 5) У разі неправильного використання струмені

високим тиском можуть становити небезпеку. Заборонено 470 1855 - 006 - 21.10.2022направляти струмінь

електрообладнання або сам виріб. (Мал. 6)

маркування. Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію виробу необхідно проводити на сертифікованому підприємстві з переробки відходів електричного й електронного обладнання. (Мал. 7) Інструмент класу II. (Мал. 8) Виріб відповідає вимогам застосовних директив ЄС. (Мал. 9) Виріб відповідає вимогам застосовних директив Митного союзу ЄАЕС. (Мал. 10) Виріб відповідає вимогам відповідних директив УкрСЕПРО. (Мал. 11) Виріб відповідає вимогам застосовних директив RCM. Застосовується тільки для Австралії та Нової

інформацією щодо шумових викидів у навколишнє середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Законів про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано

характеристики на сторінці 486

(Мал. 13) Захищено від потоку води низького тиску під будь-яким кутом. (Мал. 14) Уникайте впливу низьких температур. (Мал. 15) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. 1855 - 006 - 21.10.2022 471Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних

Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об’єктів. Зверніть увагу: Використовується для надання додаткової інформації щодо певної

Загальні правила техніки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

Завжди будьте обережні й керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як

1855 - 006 - 21.10.2022користуватися виробом у певній ситуації, припиніть роботу та проконсультуйтеся з представником центру обслуговування Husqvarna.

Пам’ятайте, що оператор несе відповідальність за нещасні випадки, у результаті яких постраждали інші особи або їхнє майно.

Тримайте пристрій у чистоті. Переконайтеся, що знаки та наклейки читабельні.

У жодному разі не дозволяйте користуватися приладом дітям або людям, які не ознайомилися із цим посібником. Вік оператора може обмежуватися місцевими

Цим виробом можуть керувати особи з обмеженими фізичними, сенсорними або психічними можливостями за умови нагляду або належного інструктажу щодо безпечного використання виробу та якщо ці особи розуміють пов’язані з таким використанням ризики.

Цим виробом можуть керувати особи, які не мають необхідного досвіду та знань, за умови нагляду або належного інструктажу щодо безпечного використання виробу та якщо ці особи розуміють пов’язані з таким використанням ризики.

Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість і координацію

використовувати виріб у разі його несправності.

Заборонено вносити зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Правила техніки безпеки під час використання виробу ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Не користуйтеся виробом, якщо шнур живлення, шланг високого тиску, фіксатор 1855 - 006 - 21.10.2022 473механічного пускового пристрою або ручку розпилювача пошкоджено.

Перед роботою з виробом необхідно перевірити його на наявність пошкоджень. Не користуйтеся виробом, якщо його деталі пошкоджені або відсутні.

Міцно утримуйте ручку розпилювача обома руками. Коли натискається механічний пусковий пристрій, виникає віддача.

Будьте обережні під час роботи з виробом. Високий тиск, що забезпечується виробом, становить небезпеку та може стати причиною травмування.

Не спрямовуйте струмінь на себе, інших людей або

Не спрямовуйте струмінь на себе чи інших людей для очищення взуття.

Не спрямовуйте струмінь у бік електричного обладнання або самого

Під час роботи з виробом використовуйте особисте захисне спорядження. Дивіться розділ

індивідуального захисту на сторінці 476

Не користуйтеся виробом поблизу людей без захисного спорядження.

Якщо використовується мийний засіб, дотримуйтеся інструкцій техніки безпеки для мийного засобу.

Використовуйте лише мийні засоби Husqvarna.

Застосовуйте правильний тиск води й належні мийні засоби та використовуйте виріб лише для завдань, зазначених у цьому посібнику. Якщо застосовується неправильний тиск води чи неналежний мийний засіб або виріб використовується для завдань, не зазначених у цьому посібнику, це може спричинити пошкодження виробу, поверхонь, матеріалів чи інших пристроїв. Husqvarna не несе відповідальності за пошкодження внаслідок неправильного використання.

Не рекомендується під’єднувати виріб до водопроводу з питною водою. Якщо необхідно під’єднати виріб до водопроводу з питною водою, дотримуйтеся місцевих і державних нормативним вимог.

1855 - 006 - 21.10.2022Використовуйте зворотний клапан (не входить у комплект), якщо це необхідно. Вода, що пройшла через запобіжник зворотного потоку, вважається непридатною

Не розпилюйте легкозаймисті рідини. Небезпека вибуху.

Не дозволяйте дітям керувати виробом.

Не дозволяйте дітям гратися інструментом.

Не дозволяйте людям користуватися виробом без підготовки.

Використовуйте аксесуари та запасні частини, які схвалено Husqvarna.

Переконайтеся, що електричне з’єднання виконується сертифікованим електриком із дотриманням вимог IEC 60364-1.

Використовуйте пристрій захисного вимкнення, який вимикає електрику, якщо струм витоку перевищує 30мА на 30мс. Якщо у вас немає пристрою захисного вимкнення, використовуйте пристрій, який забезпечить наявність ланцюга заземлення.

Використовуйте запобіжники запуску/ затримки двигуна з характеристикою C або D відповідно до IEC 898-1 чи IEC947-2 або відповідних стандартів за межами IEC.

Для налаштування виробів, на яких зазначені подвійні значення напруги та частоти, нічого робити не

Якщо потрібно використати подовжувач, переконайтеся, що він підходить для використання надворі. Переконайтеся, що відстань від землі до розетки становить принаймні 60мм. З’єднання завжди має бути

Перш ніж залишити виріб без нагляду, установіть вимикач живлення в положення вимкнення (0), від’єднайте вилку електроживлення та заблокуйте живлення фіксатором механічного пускового пристрою.

Перед заміною аксесуарів установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку електроживлення.

Перед очищенням або технічним обслуговуванням виробу встановіть вимикач 1855 - 006 - 21.10.2022 475живлення в положення вимкнення (0) та від’єднайте вилку електроживлення.

Не користуйтеся виробом у середовищі, температура якого нижча за 0°C.

Не користуйтеся виробом у приміщенні.

Не ставте предмети на виріб, коли він працює.

Не пийте воду, що використовувалася

Не використовуйте виріб біля відкритих вікон.

Остерігайтеся предметів, що відскакують. Каміння й незакріплені предмети можуть відскочити й потрапити в очі, спричинивши втрату зору чи тяжку травму.

Якщо виріб працює неправильно, див.

Таблиця пошуку несправностей на сторінці

Засоби індивідуального

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Засоби індивідуального захисту не можуть повністю усунути небезпеку травмування, але в разі нещасного випадку знизять ступінь тяжкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

Використовуйте взуття із захистом від ковзання для роботи в тяжких умовах. Заборонено використовувати відкрите взуття або працювати

Використовуйте захисний

Користуйтеся відповідними захисними навушниками.

Використовуйте захисні

Користуйтеся засобами захисту органів дихання класу FFP2 або аналогічного, якщо виріб використовується в середовищі, де можуть утворюватися небезпечні

1855 - 006 - 21.10.2022Запобіжне обладнання на

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Не використовуйте виріб із пошкодженими захисними пристроями.

Не демонтуйте захисні пристрої та не вносьте в їх конструкцію зміни.

Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna. Фіксатор механічного пускового пристрою Фіксатор механічного пускового пристрою (A) запобігає його випадковому спрацьовуванню (B). Коли фіксатор механічного пускового пристрою перебуває в положенні блокування, натиснути механічний пусковий пристрій

(Мал. 16) Механічний пусковий пристрій Виріб запускається, коли механічний пусковий пристрій натиснуто. Виріб зупиняється, коли механічний пусковий пристрій вивільнено. Тепловий захист Виріб має функцію автоматичного теплового захисту. Якщо виріб стане занадто гарячим, функція теплового захисту вимкне живлення виробу. Якщо функція теплового захисту вимкне живлення виробу, зачекайте, доки виріб охолоне. Скидання функції теплового захисту відбудеться автоматично, коли виріб достатньо охолоне. Гідравлічний запобіжний

Виріб має вбудований гідравлічний запобіжний клапан, який запобігає надмірному тиску в системі. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ:

розпочати технічне обслуговування виробу, уважно прочитайте 1855 - 006 - 21.10.2022 477наведені нижче попередження. УВАГА: Завжди виконуйте технічне обслуговування перед початком роботи з виробом після його тривалого зберігання.

Установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу.

Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

Виконуйте лише ті роботи з технічного обслуговування, які описано в цьому посібнику користувача.

Використовуйте лише запасні частини, рекомендовані компанією Husqvarna. Шланги для води, фітинги та з’єднання, призначені для високого тиску, є важливим фактором безпеки під час використання виробу. Використовуйте лише шланги, фітинги та з’єднання, рекомендовані виробником.

Не ремонтуйте виріб. Зверніться до центру обслуговування Husqvarna.

Якщо штепсельну вилку або шнур живлення пошкоджено, зверніться до представника центру обслуговування Husqvarna.

Не дозволяйте дітям чистити виріб або виконувати його технічне обслуговування.

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки. Установлення адаптера для садового шланга

1. Зніміть транспортувальну кришку зі впускного

отвору для води та викиньте її. (Мал. 17)

2. Установіть адаптер для садового шланга на

впускний отвір для води. (Мал. 18) УВАГА: Переконайтеся, що адаптер для садового шланга встановлюється на впускний отвір для води рівно. Якщо адаптер для садового шланга встановлюється нерівно, можна пошкодити різьбу, що призведе до протікання.

3. Повністю затягніть адаптер для садового шланга.

478 1855 - 006 - 21.10.20224. Знімайте адаптер для садового шланга у зворотній послідовності. Установлення підніжки, тримача ручки розпилювача та штанги розпилювача

1. Розташуйте підніжку (A) на своєму місці та

встановіть гвинт (B). (Мал. 19)

2. Розташуйте тримач (C) на своєму місці та

встановіть 2гвинти (D). Зверніть увагу: Нижній гвинт на тримачі також тримає підніжку. Переконайтеся, що отвір у підніжці розташований напроти нижнього гвинта. Установлення коліс Зверніть увагу: Перед виконанням цієї процедури переконайтеся, що встановлено підніжку, тримач ручки розпилювача та штанги розпилювача. Дивіться розділ Установлення підніжки, тримача ручки розпилювача та штанги розпилювача на сторінці 479

• Розташуйте вузли коліс на своєму місці та встановіть 2гвинти. (Мал. 20) Експлуатація

ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки

Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте вказівки з підключення та реєстрації

виробу, наведені в програмі Husqvarna Connect. Зверніть увагу: У деяких країнах програма Husqvarna Connect може бути недоступною для завантаження. По додаткову інформацію звертайтеся до свого сервісного дилера. Розкладання та складання ручки для транспортування

• Щоб розкласти ручку для транспортування, натисніть кнопки ліворуч і праворуч та потягніть ручку для транспортування вгору. (Мал. 21)

• Щоб скласти ручку для транспортування, натисніть кнопки ліворуч і праворуч та натисніть на ручку для транспортування. (Мал. 22) Установлення ручки розпилювача

1. Витягніть водяний шланг високого тиску. (Мал.

2. Міцно втримуючи ручку розпилювача однією

рукою, вставте водяний шланг високого тиску в роз’єм швидкого під’єднання на ручці розпилювача. (Мал. 24) Зняття ручки розпилювача

1. Натисніть на виступ у напрямку роз’єму швидкого

під’єднання на ручці розпилювача та витягніть водяний шланг високого тиску. (Мал. 25)

2. Прокручуйте котушку для шланга, доки водяний

шланг високого тиску не намотається повністю. (Мал. 26) Установлення штанги розпилювача

1. Утримуючи ручку розпилювача однією рукою,

вставте муфту на штанзі розпилювача в ручку розпилювача. (Мал. 27)

2. Поверніть штангу розпилювача за годинниковою

стрілкою й відпустіть штангу. Штанга розпилювача зафіксується на своєму місці. Зняття штанги розпилювача

1. Натисніть на штангу розпилювача й поверніть її

проти годинникової стрілки. (Мал. 28)

2. Вийміть штангу розпилювача з ручки

розпилювача. Установлення та зняття насадки Виріб постачається з 2насадками: 1насадка з прямим струменем води (яка називається «насадкою для м’якого миття») і 1насадка 1855 - 006 - 21.10.2022 479для інтенсивного миття зі струменем води, що обертається (називається «насадкою для інтенсивного миття»). Насадку з прямим струменем води можна використовувати для очищення делікатних поверхонь, як-от автомобілів. Насадку можна використовувати для очищення поверхонь, що не є делікатними, наприклад під’їзних доріг. (Мал. 29) УВАГА: Не використовуйте насадку зі струменем води, що обертається, на делікатних поверхнях, як-от фарбованій поверхні автомобіля. Струмінь води, що обертається, може пошкодити поверхню.

• Щоб установити насадку, візьміть штангу розпилювача однією рукою й натисніть на насадку, щоб вона зафіксувалася на своєму місці. (Мал. 30)

• Щоб зняти насадку, натисніть виступ на штанзі розпилювача й витягніть насадку зі штанги. (Мал. 31) Регулювання тиску струменя води Насадка з прямим струменем води дає змогу регулювати тиск води.

• Щоб збільшити тиск струменя води, поверніть насадку за годинниковою стрілкою. (Мал. 32)

• Щоб зменшити тиск струменя води, поверніть насадку проти годинникової стрілки. (Мал. 33) Робота з виробом

1. Під’єднайте виріб до джерела водопостачання.

Дивіться розділ Під’єднання виробу до джерела водопостачання на сторінці 480

2. Видаліть повітря із системи. Дивіться розділ

Видалення повітря із системи на сторінці 481

3. Запустіть виріб. Дивіться розділ

Запуск виробу на сторінці 481

Під’єднання виробу до джерела водопостачання Для роботи з виробом можна використовувати воду з водопроводу або з відкритого джерела води, наприклад з озера або бочки з водою.

• Щоб під’єднати виріб до водопроводу, дивіться

Під’єднання виробу до водопроводу на сторінці 480

• Щоб під’єднати виріб до відкритого джерела води, дивіться розділ Під’єднання виробу до відкритого джерела води на сторінці 480

Під’єднання виробу до водопроводу

1. Установіть адаптер для садового шланга на

роз’єм впуску води на виробі. Дивіться розділ Установлення адаптера для садового шланга на сторінці 478

2. Під’єднайте садовий шланг до водопроводу.

Використовуйте садовий шланг із діаметром ½ дюйма завдовжки 10–25м. (Мал. 34) УВАГА: Тиск води у водопроводі не повинен перевищувати 1МПа (10бар). УВАГА: Температура води у водопроводі не повинна перевищувати 40°C.

3. Відкрийте водопровідний кран і переконайтеся,

що вода вільно витікає із садового шланга. (Мал. 35)

4. Закрийте водопровідний кран.

5. Під’єднайте садовий шланг до роз’єму впуску

води на виробі. (Мал. 36)

6. Під’єднайте штепсельну вилку до джерела

7. Відкрийте водопровідний кран.

8. Перед початком експлуатації виробу видаліть

повітря із системи. Дивіться розділ

повітря із системи на сторінці 481

Під’єднання виробу до відкритого джерела

Для роботи з виробом можна використовувати воду з відкритого джерела, наприклад з озера або бочки з водою. Використовуйте всмоктувальний шланг із діаметром ½дюйма (не входить у комплект) завдовжки щонайбільше 3м. (Мал. 37)

Температура води у джерелі водопостачання не повинна перевищувати 20°C. УВАГА: Виріб має розташовуватися щонайбільше на 0,5м вище джерела водопостачання.

1. Якщо встановлено адаптер для садового шланга,

зніміть його з роз’єму впуску води на виробі. (Мал. 38)

Не знімайте водяний фільтр із роз’єму впуску води. 480 1855 - 006 - 21.10.20222. Приєднайте всмоктувальний шланг (не входить у комплект) до роз’єму впуску води на виробі. (Мал. 39)

3. Опустіть усмоктувальний шланг у воду джерела

водопостачання та переконайтеся, що фільтр повністю занурений. УВАГА: Не використовуйте всмоктувальний шланг без фільтра.

4. Натисніть на виступ у напрямку роз’єму швидкого

під’єднання на ручці розпилювача та витягніть водяний шланг високого тиску. (Мал. 25)

5. Під’єднайте штепсельну вилку до джерела

6. Переведіть вимикач живлення в положення

ввімкнення (I) та дайте виробу попрацювати протягом 2хвилин.

7. Переведіть вимикач живлення в положення

8. Міцно утримуючи ручку розпилювача однією

рукою, вставте шланг високого тиску в роз’єм швидкого під’єднання на ручці розпилювача. (Мал. 24)

9. Перед початком експлуатації виробу видаліть

повітря із системи. Дивіться розділ

повітря із системи на сторінці 481

Видалення повітря із системи УВАГА: Перед видаленням повітря із системи переконайтеся, що вимикач живлення встановлено в положення вимкнення (0).

1. Під’єднайте виріб до джерела водопостачання.

Дивіться розділ Під’єднання виробу до джерела водопостачання на сторінці 480

2. Установіть штангу розпилювача на розпилювач.

Дивіться розділ Установлення штанги розпилювача на сторінці 479

3. Розблокуйте фіксатор механічного пускового

пристрою. Дивіться розділ Блокування та розблокування фіксатора механічного пускового пристрою на сторінці 481

4. Натисніть механічний пусковий пристрій і

втримуйте його, доки вода не почне витікати з насадки на штанзі розпилювача. (Мал. 40) Від’єднання виробу від джерела водопостачання

1. Переведіть вимикач живлення в положення

2. Якщо виріб під’єднано до водопроводу, закрийте

3. Якщо виріб під’єднано до водопроводу,

від’єднайте садовий шланг від водопроводу. (Мал. 41)

4. Якщо виріб під’єднано до відкритого джерела

водопостачання, вийміть усмоктувальний шланг із джерела водопостачання.

5. Натисніть механічний пусковий пристрій і

втримуйте його, доки вода не припинить витікати

6. Від’єднайте садовий шланг від роз’єму впуску

води на виробі. (Мал. 42) Зверніть увагу: Якщо виріб під’єднано до відкритого джерела водопостачання, від’єднайте всмоктувальний шланг.

7. Натисніть на виступ у напрямку роз’єму швидкого

під’єднання на ручці розпилювача та витягніть водяний шланг високого тиску. (Мал. 25)

8. Переведіть вимикач живлення в положення

ввімкнення (I). Дайте виробу попрацювати, доки вода не припинить витікати зі шланга високого

9. Переведіть вимикач живлення в положення

10. Зачекайте, доки ручка розпилювача, штанга

розпилювача та насадки висохнуть, а потім покладіть виріб у місце для зберігання. Блокування та розблокування фіксатора механічного пускового

• Щоб заблокувати фіксатор механічного пускового пристрою, натиснувши кнопку, установіть її в положення блокування. (Мал. 43)

• Щоб розблокувати фіксатор механічного пускового пристрою, натиснувши кнопку, установіть її в положення розблокування. Запуск виробу

1. Під’єднайте виріб до джерела водопостачання.

Дивіться розділ Під’єднання виробу до джерела водопостачання на сторінці 480

2. Під’єднайте штепсельну вилку до джерела

3. Переведіть вимикач живлення в положення

ввімкнення (I). (Мал. 44)

4. Розблокуйте фіксатор механічного пускового

пристрою. Дивіться розділ Блокування та розблокування фіксатора механічного пускового пристрою на сторінці 481

5. Натисніть механічний пусковий пристрій на ручці

розпилювача. 1855 - 006 - 21.10.2022 481Зверніть увагу: Виріб автоматично зупиняється, коли ви відпускаєте механічний пусковий пристрій. Зупинення виробу Зверніть увагу: Виріб автоматично зупиняється, коли ви відпускаєте механічний пусковий пристрій.

1. Відпустіть механічний пусковий пристрій на ручці

2. Заблокуйте фіксатор механічного пускового

пристрою. Дивіться розділ Блокування та розблокування фіксатора механічного пускового пристрою на сторінці 481

3. Переведіть вимикач живлення в положення

вимкнення (0). (Мал. 45)

4. Від’єднайте штепсельну вилку від джерела

5. Від’єднайте виріб від джерела водопостачання.

Дивіться розділ Від’єднання виробу від джерела водопостачання на сторінці 481

Зверніть увагу: Завжди від’єднуйте виріб від джерела водопостачання, якщо залишаєте виріб без нагляду більш ніж на 5хвилин. Використання розпилювача піни

1. Вийміть розпилювач піни з тримача. (Мал. 46)

2. Заповніть контейнер на розпилювачі піни мийним

УВАГА: Використовуйте лише мийні засоби, рекомендовані Husqvarna.

3. Вставте роз’єм швидкого під’єднання на

розпилювачі піни в роз’єм швидкого під’єднання на штанзі розпилювача й натисніть до клацання, що свідчить про фіксацію на місці. (Мал. 47) Зверніть увагу: Фланець на розпилювачі піни потрібно сумістити з канавкою в штанзі розпилювача.

4. Під’єднайте виріб до джерела водопостачання.

Дивіться розділ Під’єднання виробу до джерела водопостачання на сторінці 480

5. Запустіть виріб. Дивіться розділ

Запуск виробу на сторінці 481

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Для отримання більш детальної інформації див. www.husqvarna.com. Графік технічного обслуговування Технічне обслуговування Перед ви-

Загальна перевірка. Дивіться розділ Процедура загальної перевірки на сторінці 483 . X Чищення виробу. Дивіться розділ Чищення виробу на сторінці 483 . X Чищення штанги розпилювача й насадок. Дивіться розділ Чищення штанги розпилю- вача й насадок на сторінці 483

Чищення водяного фільтра. Заміна водяного фільтра, якщо він пошкоджений. Ди- віться розділ Чищення водяного фільтра на сторінці 483

482 1855 - 006 - 21.10.2022Технічне обслуговування Перед ви-

Змащування ущільнювальних кілець на муфтах. Дивіться розділ Змащування ущіль- нювальних кілець на муфтах на сторінці 483

Процедура загальної перевірки ПОПЕРЕДЖЕННЯ: Установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

• Переконайтеся, що всі гайки й гвинти на виробі

• Переконайтеся, що кабелі на виробі прокладено таким чином, що їх не буде пошкоджено.

• Перевірте шланг високого тиску на наявність ознак зношування та пошкоджень. ПОПЕРЕДЖЕННЯ: Не користуйтеся виробом, якщо шланг високого тиску зношений або пошкоджений. Чищення виробу ПОПЕРЕДЖЕННЯ: Установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

• Протріть усі зовнішні частини пристрою сухою

• Не використовуйте для чищення виробу мийку високого тиску.

• Дбайте про чистоту вентиляційних отворів, щоб охолодження виробу завжди було достатнім. Чищення штанги розпилювача й насадок ПОПЕРЕДЖЕННЯ:

вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

1. Якщо на штангу розпилювача встановлено

насадку, зніміть її зі штанги розпилювача. Дивіться розділ Установлення та зняття насадки на сторінці 479

2. Помийте насадки, муфту на штанзі розпилювача

та муфту на ручці розпилювача мильною водою. (Мал. 48)

3. Якщо насадки забиті брудом, усуньте його за

допомогою інструмента для очищення. (Мал. 49) Чищення водяного фільтра ПОПЕРЕДЖЕННЯ: Установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

1. Якщо встановлено адаптер для садового шланга,

зніміть його з роз’єму впуску води на виробі. (Мал. 38)

2. Витягніть водяний фільтр. Скористайтеся

3. Перевірте водяний фільтр на наявність

пошкоджень. Заміна водяного фільтра, якщо він пошкоджений. (Мал. 51)

4. Промийте водяний фільтр чистою водою. (Мал.

52) Змащування ущільнювальних кілець

вимикач живлення в положення вимкнення (0) та від’єднайте вилку 1855 - 006 - 21.10.2022 483від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу.

1. Від’єднайте штангу розпилювача від ручки

розпилювача, а ручку розпилювача– від шланга високого тиску. Дивіться розділ Установлення штанги розпилювача на сторінці 479

Установлення ручки розпилювача на сторінці 479

2. Змастіть ущільнювальні кільця на адаптері

для садового шланга, штанзі розпилювача та шлангу високого тиску. Дивіться розділ

характеристики на сторінці 486 для визначення правильного типу мастила. (Мал. 53) Зняття й установлення кришки на котушку для шланга ПОПЕРЕДЖЕННЯ: Установіть вимикач живлення в положення вимкнення (0) та від’єднайте вилку від джерела живлення перед технічним обслуговуванням виробу. УВАГА: Від’єднайте виріб від джерела подачі води та переконайтеся, що всі його частини сухі, перш ніж виконувати технічне обслуговування виробу. Кришка на котушку для шланга приєднується за допомогою трьох защипних фіксаторів.

1. Натисніть на три защипних фіксатори й обережно

зніміть кришку з котушки для шланга. (Мал. 54)

2. Щоб установити кришку на котушку для шланга,

обережно натисніть на неї до фіксації защипних фіксаторів на місці. Усунення несправностей Таблиця пошуку несправностей Несправність Можлива причина Вирішення Виріб не запускається. Штепсельну вилку не під’єднано до джерела живлення. Під’єднайте штепсельну вилку до джерела живлення Вимикач живлення встановлено в положення вимкнення (0). Переведіть вимикач живлення в положення ввімкнення (I). У джерелі живлення відсутній

Зверніться до кваліфікованого

Шнур живлення пошкоджений або несправний. Зверніться в авторизований центр обслуговування. Живлення вимкнено внаслідок спрацьовування функції теплового

Зачекайте, доки виріб охолоне, перш ніж продовжити роботу з ним. Використовується подовжувач не- правильного типу. Переконайтеся, що подовжувач по- вністю розмотано та що напруга живлення відповідає напрузі виро-

484 1855 - 006 - 21.10.2022Несправність Можлива причина Вирішення Під час початку роботи перегорає запобіжник. Використовується запобіжник не- правильного типу. Переконайтеся, що використо- вується запобіжник повільного спрацьовування класу «C» або «K». Виріб не зупиняється. Виріб несправний. Від’єднайте штепсельну вилку та зверніться в авторизований центр обслуговування. Виріб перегрівається. Недостатній потік повітря. Почистьте всмоктувачі повітря. Виріб працює не плавно. У системі присутнє повітря. Видаліть повітря із системи. Тиск води незадовільний. Шланг перегнутий Переконайтеся, що на шлангах не- має перегинів. Вимикач живлення встановлено в положення вимкнення (0). Переведіть вимикач живлення в положення ввімкнення (I). Недостатній потік води. Переконайтеся, що виріб під’єдна- но до джерела водопостачання правильно. Переконайтеся, що по- тік води достатній. Засмічено водяний фільтр. Чищення водяного фільтра. У системі присутнє повітря. Видаліть повітря із системи. Неналежний аксесуар. Переконайтеся, що використо- вується належний аксесуар. Неможливо витягнути водяний шланг високого тиску. Котушка для шланга заблокована. Зніміть кришку з котушки для шланга й усуньте причину бло- кування. Почистьте котушку для

Транспортування, зберігання й утилізація Транспортування

• Перед транспортуванням виробу від’єднайте штепсельну вилку від джерела живлення.

• Перед транспортуванням від’єднайте виріб від джерела водопостачання.

• Під час транспортування розташовуйте виріб горизонтально.

• Надійно закріплюйте виріб, щоб запобігти його переміщенню під час транспортування.

• Злийте всю воду з виробу, шланга високого тиску та аксесуарів, перш ніж класти виріб у місце для зберігання.

• Підготуйте виріб до зберігання. Дивіться розділ Підготовка виробу до зберігання на сторінці 485

• Зберігайте виріб у сухому місці, захищеному від впливу морозу. Підготовка виробу до зберігання

1. Зупиніть виріб і від’єднайте штепсельну вилку від

2. Від’єднайте виріб від джерела водопостачання.

Дивіться розділ Від’єднання виробу від джерела водопостачання на сторінці 481

3. Переконайтеся, що всі аксесуари сухі.

4. Помістіть ручку розпилювача, штангу

розпилювача та насадки у відповідні тримачі.

5. Від’єднайте водяний шланг високого тиску від

ручки розпилювача та намотайте водяний шланг високого тиску на котушку для шланга. (Мал. 26)

6. Розташуйте шнур живлення на відповідному

тримачі та прикріпіть стрічку. (Мал. 55)

7. Складіть ручку для транспортування. Дивіться

Розкладання та складання ручки для транспортування на сторінці 479

1855 - 006 - 21.10.2022 485Утилізація Вироби Husqvarna не належать до побутових відходів і мають утилізуватися згідно з вимогами, наведеними в цьому посібнику.

• Дотримуйтеся місцевих вимог і застосовних норм та правил щодо утилізації.

• Утилізацію виробу й упаковки слід здійснювати на відповідному підприємстві з переробки відходів.

• Додаткову інформацію щодо переробки й утилізації виробу можна отримати від місцевого дилера Husqvarna. Технічні характеристики PW 240 Двигун і насос Тип Серія двигунів змінного струму Потужність, Вт 1800 Діапазон напруги, В 220–240 Частота, Гц 50 Номінальна сила струму, А 7 Макс. потік води, л/хв 7,7 Макс. тиск води на виході, бар/ МПа 140/14 Макс. тиск води на вході, бар/ МПа 10/1 Макс. температура води на вході, °C/ °F 40/104 Макс. температура води на вході (у режимі всмоктування), °C/ °F 20/68 Рівень захисту від проникнення IPX5 Клас безпеки Клас II

Тип мастила для змащування ущільнювальних кілець Unisilkon L250/ силіконове ма- стило Gardena/ мастило Dow corning

M 55 для ущільнювальних

Маса, кг 9,5 Випромінювання шуму

Рівень звукової потужності, виміряний, дБ(A) 89 Гарантований рівень звукової потужності, L

дБ(A) 92 Рівні звуку

Еквівалентний рівень звукового тиску на вухо оператора, дБ(А) 76

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Еквівалентний рівень звукового тиску, згідно зі стандартом ISO 22868, обчислюється у вигляді загаль- ної кількості енергії за певний проміжок часу для різних рівнів звукового тиску за різних робочих умов. Типова статистична розбіжність для еквівалентних рівнів звукового тиску являє собою стандартне від- хилення в розмірі 1дБ(А). 486 1855 - 006 - 21.10.2022PW 240 Рівні вібрації

Кисть/ рука (зі стандартною насадкою) м/с

2,5 Еквівалентні рівні вібрації

Кисть/ рука (зі стандартною насадкою) м/с

Схвалені аксесуари Схвалені аксесуари

Очищувач поверхонь SC 300 590 65 79-01 Розпилювач піни FS 300 590 66 04-01 Шланг для очищення труб, 15м 590 66 10-01 Водний фільтр 590 65 93-01 Зворотний клапан 590 65 95-01 Усмоктуальний шланг 590 65 97-01 Автомобільний набір 590 66 07-01 Набір з обертальною щіткою 590 66 06-01 Кутова штанга розпилювача 590 66 11-01 Насадка для всмоктування води 590 66 05-01 Подовжувач шланга, 8м 590 66 08-01

Рівень вібрації відповідає стандарту EN 60745-2-13. Указані дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 1м/с

. Дані про вібрацію заявлені, виходячи з вимі- рювань, зроблених на пристрої, оснащеному шиною та ланцюгом рекомендованого типу. Якщо машину оснащено шиною іншого типу, рівень вібрації може коливатися в межах ±1,5м/с

Еквівалентний рівень вібрації вимірюється та розраховується так само, що й для ланцюгових пилок із приводом від двигуна внутрішнього згоряння. Ці числа вказано для того, щоб можна було порівняти значення вібрації незалежно від типу двигуна. Відповідний стандарт– ISO 22867:2011. 1855 - 006 - 21.10.2022 487Декларація відповідності Декларація відповідності ЄС Ми, Husqvarna AB, SE-561 82 Huskvarna, Sweden (Швеція), тел.: +46-36-146500, заявляємо під свою виключну відповідальність, що представлений виріб: Опис Мийка високого тиску Бренд Husqvarna Тип/ модель PW 240 Ідентифікація Серійні номери за 2022рік і пізніше повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про виділення шуму в навколишнє середовище» 2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й електронному обладнанні» і що до нього застосовуються вказані далі узгоджені стандарти та(або) технічні специфікації: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Відомості стосовно випромінювання шуму дивіться в

Технічні характеристики на сторінці 486
