Tekniska egenskaper	Maxtryck: 140 bar, Flöde: 440 l/h, Effekt: 1,8 kW, Vikt: 12 kg
Användning	Perfekt för rengöring av utomhusytor, inklusive terrasser, uppfarter och fordon.
Underhåll och reparation	Kontrollera regelbundet filtren, rengör munstyckena och förvara frostfritt.
Säkerhet	Använd skyddsglasögon, undvik att rikta strålen mot människor eller djur.
Allmän information	2 års garanti, kompatibla tillbehör tillgängliga, bruksanvisning ingår.

Vanliga frågor - PW 240 HUSQVARNA

Hur startar jag högtryckstvätten HUSQVARNA PW 240?

Se till att tvätten är ansluten, att vattentanken är full och att alla anslutningar är ordentligt åtdragna. Öppna vattenkranen och tryck sedan på startknappen.

Varför startar inte högtryckstvätten?

Kontrollera att strömkabeln är korrekt ansluten och att ström finns tillgänglig. Kontrollera också att säkringen inte har löst ut och att pistolen är ordentligt fastsatt.

Vilken typ av rengöringsmedel kan jag använda med HUSQVARNA PW 240?

Använd ett rengöringsmedel som är speciellt utformat för högtryckstvättar. Undvik frätande eller slipande produkter som kan skada apparaten.

Hur justerar jag vattentrycket?

HUSQVARNA PW 240 är utrustad med en tryckregulator. Vrid tryckjusteringsknappen för att öka eller minska trycket efter behov.

Vad gör jag om högtryckstvätten läcker?

Kontrollera alla slanganslutningar och tätningar för eventuella läckor. Byt ut slitna eller skadade tätningar och dra åt kopplingarna vid behov.

Hur rengör jag vattenfiltret på HUSQVARNA PW 240?

Koppla bort vattenslangen och ta bort vattenfiltret från dess plats. Skölj filtret med rent vatten för att ta bort smuts och sätt tillbaka det.

Vilken är den maximala vattentemperaturen som HUSQVARNA PW 240 tål?

Högtryckstvätten HUSQVARNA PW 240 får inte användas med vatten som har en temperatur över 40 °C.

Hur underhåller jag HUSQVARNA PW 240?

Efter varje användning, töm vattentanken, rengör pistolen och filtret. Förvara apparaten på en torr plats och skydda den från väder och vind.

Finns det någon garanti för HUSQVARNA PW 240?

Ja, HUSQVARNA PW 240 omfattas vanligtvis av en 2-års garanti. Se bruksanvisningen för mer information.

Vad gör jag om högtryckstvätten inte ger något tryck?

Kontrollera att vattenslangen inte är vikt eller blockerad, att filtret är rent och att pistolen är ordentligt fastsatt. Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING PW 240 HUSQVARNA

Produktet starter, när strømudloseren skubbes ind. Produktet stopper, när strømudloseren slippes.

Termisk beskytter

Sådan startesproduktet

Sādan standses produktet

Produkt stopper när kraftutøseren slippes.

Varmebeskyttelese

Hydraulisk avlastningsventil

Systém tepelnej ochrany

Transport, forvaring och kassering 449

Tekniska data. 449

Tillbehör 450

Forsakran om overensstammelse. 452

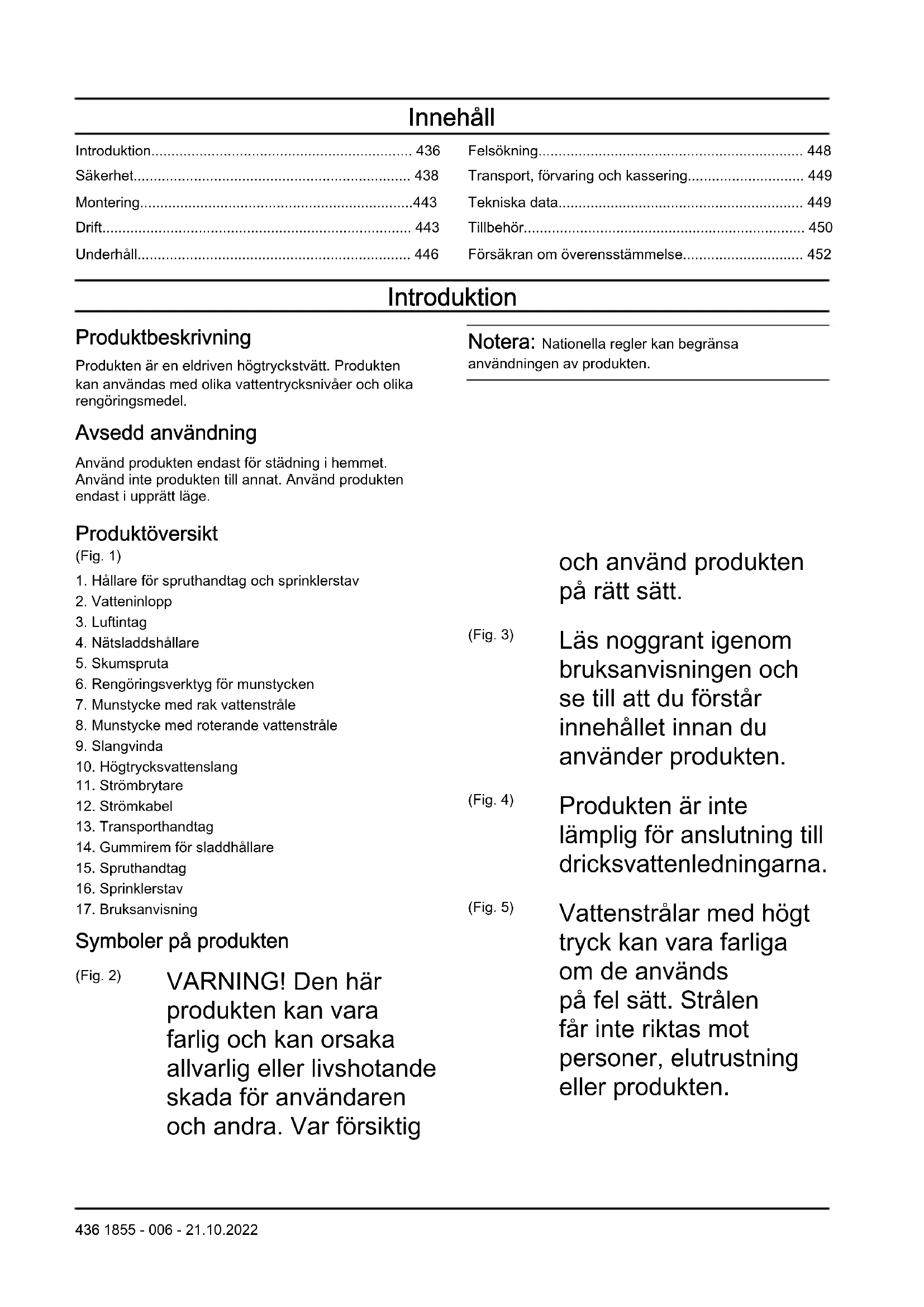

Introduction

Produktbeskrivning

Produkten ar en eldriven hogtryckstvatt. Produktken kan anvandas med olica vattentrycksnivær och olika rengöringsmedel.

Avsedd användning

Använd Produkten endast für städning i hemmet.
Använd inte Produkten till annat. Använd Produkten endast i upprättläge.

Notera: Nationella regler kan begränsa användningen av Produkten.

Produktoversikt

(Fig. 1)
1. Hållare für spruthandtag och sprinklerstav
2. Vatteninlopp
3. Luftintag
4. Natsladdshallare
5. Skumspruta
6. Rengöringsverktyg für munstycken
7. Munstycke med rak vattenstråle
8. Munstycke med roterande vattensträde
9. Slangvinda
10. Hogtrycksvattenslang
11. Strömbrytare
12. Strömkabel
13. Transporthandtag
14. Gummirem for sladdhãllare
15. Spruthandtag
16. Sprinklerstav
17. Bruksanvisning

(Fig. 2) VARNING! Den harprodukten kan vara farlig och kan orsaka allvarlig eller livshotandeskada for användaren och andra. Var försiktig

(Fig. 3)

och använd Produkten
på rätt satt.

Läs noggrant igenom brauksanvisningen och se till att du Förstär innehålet innan du använderprodukten.

(Fig. 4)

Produkten ar inte lamplig for anslutning till dricksvattenlediningarna.

(Fig. 5)

Vattenstrålar med högt tryck kan vara farliga om de används på fel satt. Stralen fär inte riktas mot personer, elutrusting ellerprodukten.

(Fig. 6) Miljömärkning. Produktten ihrer dess förpackning ar inte hushållsavfall. Återvinn den vid en godkänd plats für kassering av elektrisk och elektronisk utrustning.
(Fig. 7) Verktyg i klass II.
(Fig.8) Produkten overensstämmer med gällande EG-direktiv.
(Fig. 9) Produktten overensstämmer med gällande direktiv fran Eurasiska tullunionen.
(Fig. 10) Produktten überensstämmer med gällande UkrSEPROdirektiv.
(Fig. 11) Produktten
överensstämmer med
gällande RCM-direktiv.
Gäller endast für AU/NZ.
(Fig. 12) Miljömörkning für bulleremission/GLigt direktiv och bestämmelser für EU

och Storbritannien
samt New South
Wales-lagstiftningen
"Protection of the
Environment Operations
(Noise Control)
Regulations 2017".
Produktens garanterade
ljudeffektnivå anges i
Tekniska data på sida
449 och på etiketten.

(Fig. 13) Skyddad mot vattenfloden med lagt tryck frän alla vinklar.
(Fig. 14) Förvaras avskilt fran frost.
(Fig. 15) Denna produit overensstämmer med gällande brittiska direktiv.

Notera: Övriga symboler/etiketter på produit avser specifika krav for certiferingar på vissa marknader.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt
• Produkten repareras med delar som intekommen frän tillverkaren eller inte har godkänts av tillverkaren
• Produkten har att tillbehör som intekommen frän tilverkaren eller inte har godkänts av tilverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Sakerhet

Sakerhetsdefinitioner

Varningar, fösiktighetsåtgärder och anmärkningar används for att betona speiellt viktiga delar iBruksanvisningen.

WARNING: Används om det finns risk För skador eller dödsfall För Föraren aller kringstäende om anvisningarna iBruksanvisningen inte följs.

OBSERVERA: Används om det finns risk För skada påprodukten, annat material eller det angränsande området om anvisningarna iBruksanvisningen inte följs.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

• Denna produit ar farlig om den används på fel sätt, och om du inte ar försiktig. Skada eller dödsfall kan inträffa om du inte följer sökerhetsinstruktionerna.
• Var alltid försiktig och använd sunt Förnuft. Om du inte vet hur du ska användaprodukten i en särskild situation ska du stanna den och tala med en serviceverkstad für Husqvarna innan du fortsätter.
  Tänk på att användarenkommen att hållas ansvarigfor olyckor som involverarandra manniskor eller derasegendom.
• Hållprodukten ren. Se till att du kan lasa skyltar och dekaler tydligt.
• Låt aldrig barn eller personer som inte känner till de här instruktionerna användaprodukten. Lokala föreskrifter kan ange en äldersgräns for användning.
• Denna produitkanannvandas avpersonermednedsattfysisk,sensoriskllermentalfornagacomdeovervakaseller ges instruktionerforhurproduktenkaanvandaspøett

sakert satt och forstår de farorsom foreligger.

Denna produit kan användas av personer som inte har nödvändig erfarenhet aller kunskap om de übervakas eller ges instruktioner for hur Produktencka användas pa att saker tatt och forstär der risker som foreligger.
- Använd aldrigprodukten om duärtrött, sjukller om duärpaverkad avalkohol, drogerllerlakemedel.Detta har en negativ inverkan pa din syn,dittomdomeoch din kroppskontroll.
- Använd inteprodukten om den ar trasig.
Modificera aldrig den har Produkten och använd den inte om det ar möjlgigt att den har blivit modifierad av andra.

Sakerhetsinstruktioner for drift

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

Använd inteprodukten om strömkabeln, högtrycksslangen, avtryckarens spärr uller spruthandtaget ar skadade.

• Kontrollera att det inte förekommer nagra skador innan du använder Produkten. Använd inteprodukten om delar ar skadade eller saknas.
  Håll spruthandtagen stadigt med båda händerna. Ett kast uppstärRARY drar i aktiveringsreglaget.
• Var försiktigningar du anvanderprodukten. Det höga tryck som levereras avproduktenär farligt och kan orsaka personskador.
  Rikta inte stralen mot dig sjalv, andra personer ell er djur.
  Rikta inte stralen mot dig själv ell er andra for att rengora skor.
  Rikta inte stralen mot elutrustning aller självaprodukten.
  Använd personlig skyddsutrustningRARY du anvander Produkten. Se Personlig skyddsutrustning paskida 441.
  Använd inte Produkten i narheten av personer om deinte bär skyddsutrustning.
• Om du anvanderett rengöringsmedel skadu foljasakerhetsanvisingarna forrengöringsmedlet.

Använd endast rengöringsmedel från Husqvarna.
- Använd korrekt vattentryck och rengöringsmedel och användprodukten endast für de uppgifter som anges ienna handbook. Om du använder felaktigt vattentryck erler rengöringsmedel eller använderprodukten for andra uppgifter an de som anges ienna handbook kan det orsaka skador påprodukten, ytorna, materialet aller andra encheter. Husqvarna Åtar sig inget ansvar for skador som orsakas av felaktig anzündning.
- Vi rekommenderar inte att du ansluterprodukten till dricksvattenledningarna. Om du måste anslutaprodukten till dricksvattenledningarna måste du följa lokala och nationella foreskrifter. Använd en backventil (ingär inte) om det är nödvändigt. Vatten som har runnit igenom en backventil anses vara icedrickbart.
Spruta inte brandfarliga vatskor. Risk for explosion.
- Lat inte barn användaprodukten.
- Lat inte barn leka medprodukten.

• Lat inte personer användaproduktenutan utbildning.
• Använd endast tillbehör och reservdelar som ar godkända av Husqvarna.
• Se till att elanslutningen upprättas av en godkänd elektriker och att den uppfyller IEC 60364-1.
• Använd en jordfelsbrytare som stoppar elen om slackströmmen overstiger 30 mA under 30 ms. Om du inte har en jordfelsbrytare ska du använda en enchet som kan visa att encheten ar jordad.
• Använd motorns start-/ fördröjda sakringar med egenskap C eller D enligt IEC 898-1 eller IEC947-2 eller motsvarande standarderutanfor IEC.
• Inga Åtgårder behövs for att justeraprodukter som ar märkta for två spannings- och frekvensvärden.
• Om det ar nödvändigt att använda en fällängningskabel måste du se till att den ar lämplig für användning utomhus. Se till att eluttaget sitter minst 60 mm over marken. Anslutningen måste alltid hällas torr.
• Ställ om strömbrytaren i frånslaget läge (0), koppla ur stickkontakten och koppla in

avtryckarens sparr innan du lämnarprodukten.

• Ställ om strömbrytaren i frånslaget läge (0) och koplaur stickkontakten innan du byter tillbehör.
• Ställ om strömbrytaren i frånslaget läge (0) och kopla ur stickkontakten innan du rengör eller utfor unterhäll påprodukten.
  Använd inte Produkten i miljöer davon omgivningen temperatur ar lagre an 0^
• Starta inte en fryst produit.
• Använd inte Produkten inomhus.
• Placerainte foremål på produiten nar den ar i drift.
• Drick inte vatten som har anvånts medprodukten.
  Använd inte Produkten nara öppna fönster.
• Varning För utslungade foremål. Stenar och Lossa foremål kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.
• Om Produkten inte fungerar korrekt bör du se Felsökningssschema på sida 448.

Personlig skyddsutrustning

WARNING: Läs
varningsinstruktionerna

nedan innan du anvander produkten.

• Personlig skyddsutrustning kan inte eliminera skaderiskehelt, men den reducerare effekten av en skada vid ett eventuellt olyckstillbud. Be din Återförsäljare om hjälp med att välja rätt utrustning.
• Bär kraftiga halksäkra kängor erler skor. Använd inte öppna skor och var inte barfota.
• Bär skyddskläder.
• Använd godkända hörskédd.
  Använd skyddsglasögon.
• Bär att andningskydd i klass FFP2 eller motsvarande om du använder Produkten i miljöer)där farliga aerosoler kan bildas.

Sakerhetsanordningar påprodukten

WARNING: Läs
varningsinstruktionerna
nedan innan du
använder Produkten.

Använd inte en produit med defekta sakerhetsanordningar.
Ta inte bort och gör ingaändringar på sakerhetsanordninger.

• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Gasreglagesparr

Avtryckarens sparr (A)
fürhindrar ofrivillig aktivering
av avtryckaren (A). När
avtryckarens sparr ar i LAST lage
kan avtryckare inte tryckas in.

(Fig. 16)

Gasreglage

Produkten startarRARYckarentrycks in. Produktensstannar nar avtryckaren slapps.

Varmeskydd

Produkten har ett automatiskt värmeskydd. Om produit blir for varm stoppar värmeskyddet strömförsörjningen till produits. Vänta tills produits har svalnat om värmeskyddet har stoppat strömmen. Värmeskyddet Återställs automatiskt nar produits ar tillräckligt sval.

Hydraulisk overtrycksventil

Produkten har en inbyggd hydraulisk overtrycksventil som forhindrar for högt tryck i systemet.

Sakerhetsinstruktioner for underhäll

WARNING: Läs
varningsinstruktionerna
nedan innan du ut För
underhäll på Produkten.

OBSERVERA: Utför alltid underhäll innan du startupprodukten after langre tids Förvaring.

• Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömköllan innan du utfor unterhäll påprodukten.
• Koppla bortprodukten frän vattenkällan och se till att alla delar ar torra innan du utfor unterhäll påprodukten.
• Utför det unterhällarsarbete som anges ienna bruksanvisning.

• Använd endast reservdelar som rekommenderas av Husqvarna. Hogtrycksvattenslangar, tillbehör och kopplingar ar viktiga for sakerhetenRARY du använderprodukten. Använd endast slangar, tillbehör och kopplingar som rekommenderas av tillverkaren.

• Reparera inte Produkten. Kontakta en Husqvarna-serviceverkstad.

• Tala med en serviceverkstad for Husqvarna om

stickkontakten aller strömkabeln ar skadad.

• Latinte barn rengörä eller utföra unterhäll påprodukten.

Montering

Introduction

WARNING: Läs och Förstå

sakerhetskapitlet innan du monterar Produkten.

Montera tradgårdsslangens adapter

1. Avlagsna transportskyddet fran vattenanslutningen och kassera det. (Fig. 17)
2. Montera tradgårdsslangens adapter på vattenanslutningen. (Fig. 18)

OBSERVERA: Se till att

du installerar tradgårdsslangens adapter rakt på vattenanslutningen.

Om tradgårdsslangens adapter intemonteras rakt kan gängorna skadas ochlackage kan uppsta.

1. Dra Åt trädgårdsslangens adapter helt.
2. Ta bort tradgårdsslangens adapter i omvänd ordning.

Montera fotstödet och hällaren für spruthandtaget och sprinklerstaven

1. Satt fotstodet (A) pà plats och satt dit skruven (B). (Fig. 19)
2. Satt hallaren (C) pá plats och satt dit de två skruvarna (D).

Notera: Den nedre skruven på hällaren häller även fotstödet. Se till att du riktar in hålet i fotstödet med den nedre skruven.

Montera hjulen

Notera: Innan du utfor den har proceduren
ska fotstodet och hällaren for spruthandtaget och
sprinklerstaven vara monterade. Se Montera fotstodet
och hällaren for spruthandtaget och sprinklerstaven pa
sida 443.

Satt hjulenheterna pa plats och satt dit de tva skruvarna. (Fig. 20)

Drift

Introduction

WARNING: Läs och Första

sakerhetskapitlet innan du anvander Produkten.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila enheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer Produktinformation.
• Information om, och hjälp med,produktdelar och service.

Börja anecdá Husqvarna Connect

1. Ladda ner Husqvarna Connect-appen på din mobila enhet.

2. Utför registraringen i Husqvarna Connect-appen.

3. Folj instruktionerna i Husqvarna Connect-appen for att ansluta och registreraprodukten.

Notera: Husqvarna Connect-appen ar inte tillganglig for hamtning alla marknader. Prata med en serviceverkstad for mer information.

Fälla ut och fälla in transporthandtaget

• Fäll ut transporthandtaget genom att trycka på knapparna på vänster och höger sida och dra upp transporthandtaget. (Fig. 21)
• Fäll ihop transporthandtaget genom att trycka på knapparna på vänster och höger sida och tryck ned transporthandtaget. (Fig. 22)

Installera spruthandtaget

1. Dra ut hogtrycksvattenslangen. (Fig. 23)
2. Häll i spruthandtaget ordentligt med en hand och tryck in högtrycksvattenslangen i snabbkopplingen på spruthandtaget. (Fig. 24)

Ta bort det främre handtaget

1. Tryck fliken i riktning mot snabbkopplingen på spruthandtaget och dra ut hogtrycksvattenslangen. (Fig. 25)
2. Vrid slangvindan medurs tills hogtrycksvattenslangen ar helt lindad. (Fig. 26)

Installera sprinklerstaven

1. Håll spruthandtaget med en hand och tryck in kopplingen på sprinklerstaven i spruthandtaget. (Fig. 27)
2. Vrid sprinklerstaven medurs och släpp sprinklerstaven. Sprinklerstaven laser fast pa plats.

Ta bort sprinklerstaven

1. Tryck in sprinklerstaven och vrid den moturs. (Fig. 28)
2. Dra ut sprinklerstaven ur spruthandtaget.

Installera och ta bort ett munstycke

Produkten levereras med två munstycken: Ett munstycke med rak vattenstråle (märkt med "mjukt munstycke") och ett munstycke med roterande vattenstråle (märkt med "grovt munstycke"). Munstycket med rak vattenstråle kan användas for att rengörakänsliga ytor, t.ex. fordon. Munstycket roterande vattenstråle kan användas for att rengöraytor som inte ar känsliga, t.ex. garageuppfarter.

(Fig. 29)

OBSERVERA: Använd inte munstycket med roterande vattenstråle på känsliga ytor, t.ex. lackerade ytor på ett fordon. Den roterande vattenstrålen kan orsaka skador på ytan.

• Installera ett munstycke genom att halla sprinklerstaven med en hand och trycka in munstycket tills det laser fast pa plats. (Fig. 30)
• Ta bort ett munstycke genom att trycka in fliken på sprinklerstaven och dra ut munstycket ur sprinklerstaven. (Fig. 31)

Justera vattenstrålens tryck

Munstycket med rak vattenstråle har justerbart tryck.

• Oka vattenstrålens tryck genom att vrida munstycket medurs. (Fig. 32)
• Minska vattenstrålens tryck genom att vrida munstystyetket moturs. (Fig. 33)

Anvandaprodukten

1. Anslutprodukten till en stromkalla. Se Ansluta produit till en vattenkalla pa sida 444.

2. Lufta systemet. Se Lufta systemet pa sida 445.

3. Startaprodukten. Se Startaprodukten pa sida 445.

Anslutaprodukten till en vattenkalla

Produkten kan användas med vatten fran
vattenledningen aller vatten fran en öppen vattenkälla,
t.ex. en sjö aller en vattentunna.

Information om hur du ansluter Produkten till vattenledningen finns i Ansluta Produkten till vattenledningen på sida 444.
- Information om hur du ansluter Produkten till en öppen vattenkälla finns i Anslutaprodukten till en öppen vattenkälla på sida 444.

Anslutaprodukten till vattenledningen

1. Montera tradgårdsslangens adapter på vatteninloppet påprodukten. Se Montera tradgårdsslangens adapter på sida 443.
2. Anslut tradgårdsslangen till vattenledningen. Använden 10-25 m lang 12 -tums tradgårdsslang. (Fig. 34)

OBSERVERA: Vattentrycket i vattenledningen fär inte vara högre an 1 MPa (10 bar).

OBSERVERA: Vattentemperaturen i vattenledningen fär inte overstiga 40^

1. Oppna ventilen på vattenledningen och se till att vattnet kan flöda fritt是从trädgårdsslangen.(Fig.35)
2. Stäng ventilen på vattenledningen.
3. Anslut trädgårdsslangen till vattenanslutningen på produiten. (Fig. 36)
4. Satt i stickkontakten i ett eluttag.
5. Oppna ventilen på vattenledningen.
6. Luft systemetinnandu anvanderprodukten.Sel Luft systemetp sida 445.

Anslutaprodukten till en öppen vattenkälla

Produkten kan användas med vatten frän en öppen vattenkälla, t.ex. en sjö eller en vattentunna. Använd en 3 m lang 1/2 -tums sugslang (medfoljer inte).

(Fig. 37)

OBSERVERA: Vattentemperaturen i vattenkallan fär inte vara högre an 20^

OBSERVERA: Produkten fär inte stå mer an 0,5 m ovanfor vattenkällan.

1. Om du har installerat en adapter for tradgårdsslangen sku du ta bort den fran vattenanslutningen på Produkten. (Fig. 38)

OBSERVERA: Ta inte bort vattenfiltret i vattenanslutningen.

1. Anslut en sug slang (ingar ej) till produktens vatteninlopp. (Fig. 39)
2. Placera sugslangen i vattenkällan och se till att filtre ar helt nedsänkt.

OBSERVERA: Använd inte en sugslangutan filter.

1. Tryck fliken i riktning mot snabbkopplingen pa spruthandtaget och dra ut hogtrycksvattenslangen. (Fig. 25)
2. Satt i stickkontakten i ett eluttag.
3. Vrid strömbrytaren till pāslaget læget (I) och lat produiten vara pāslagen under två minuter.
4. Vrid strömbrytaren till franslaget lage (0).
5. Håll i spruthandtaget stadigt med en hand och tryck in högtrycksslangen i snabbkopplingen på spruthandtaget. (Fig. 24)
6. Luft systemetinnandu anvanderprodukten.Se Luft systemetpá sida 445

Luftasystemet

OBSERVERA: Se till att strömbrytaren ar i franslaget lage (0) innan du luftar systemet.

1. Anslut produit till en stromkalla. Se Ansluta produit till en vattenkalla pada sida 444.
2. Installera sprinklerstaven på sprutpistolen. Se Installera sprinklerstaven på sida 444.
3. Koppla loss avtryckarens sparr. Se Koppla in och koppla loss gasreglagesparren pa sida 445
4. Tryck på avtryckaren ochhall den intryckt tills vattenkommen ut ur munstycket på sprinklerstaven.(Fig. 40)

Koppla bortprodukten frän strömköllan

1. Vrid strombrytaren till franslaget lage (0).
2. Om Produkten ar ansluten till vattenledningen ske du stanga ventilen på vattenledningen.
3. Om Produkten ar ansluten till vattenledningen ske du koppla bort tradgårdsslangen fran vattenledningen. (Fig. 41)
4. Om Produkten ar ansluten till en öppen vattenkälla skadu ta ut sugslangen ur vattenkällan.
5. Tryck på avtryckaren ochhall den intryckt tills inget vattenkommen ut ur munstycket.
6. Koppla bort tradgardslangen fran vattenanslutningen pa Produkten. (Fig. 42)

Notera: Om Produkten ar ansluten till en öppen vattenkällska du koppla bort sugslangen.

1. Tryck fliken i riktning mot snabbkopplingen pa spruthandtaget och dra ut hogtrycksvattenslangen. (Fig. 25)
2. Vrid strömbrytaren till pāslaget lage (I). Lát** produkten vara pāslagen tills inget vattenkommen ut ur högtrycksslangen.
3. Vrid strombrytaren till franslaget lage (0).
4. Låt spruthandtaget, sprinklerstaven och munstyckena torka innan du placerarprodukten pa forvaring.

Koppla in och koppla loss gasreglagesparren

• Aktivera gasreglagesparren genom att,trycka pa knappen till latentige.(Fig.43)
• Avaktivera gasreglagesparren genom att trycka pân knappen till olåst läge.

Startaprodukten

1. Anslutprodukten till en stromkalla.Se Ansluta produit till en vattenkalla pa sida 444.
2. Satt i stickkontakten i ett eluttag.
3. Vrid strömbrytaren till páslaget lage (I). (Fig. 44)
4. Koppla loss avtryckarens sparr. Se Koppla in och koppla loss gasreglagesparren pa sida 445.
5. Tryck in avtryckaren på spruthandtaget.

Notera: Produktten stoppar automatiskt nar du släpper avtryckaren.

Stoppa Produkten

Notera: Produktten stoppar automatisktRARYd släpper avtryckaren.

1. Slapp avtryckaren på spruthandtaget.
2. Koppla in avtryckarens sparr. Se Koppla in och koppla loss gasreglagesparren pa sida 445.
3. Vrid strömbrytaren till franslaget lage (0). (Fig. 45)
4. Koppla ut stickkontakten ur eluttaget.
5. Koppla bort produiten fran vattenkällan. Se Koppla bort produits fran strömköllan pa sida 445.

Notera: Koppla alltid bort produit fran vattenkallan om du sca vara borta fran produits langre an fem minuter.

Anvanda skumsprutan

1. Ta bort skumsprutan fran hallaren. (Fig. 46)

2. Fyll behällaren på skumsprutan med rengöringsmedel.

OBSERVERA: Använd endast rengöringsmedel som rekommenderas av Husqvarna.

1. Tryck in snabbkopplingen på skumsprutan i snabbkopplingen på sprinklerstaven tills den laser fast på plats. (Fig. 47)

Notera: Flänsen på skumsprutan måste vara i linje med spåret i sprinklerstaven.

1. Anslutprodukten till en strömkölla. Se Anslutaprodukten till en vattenkälla på sida 444.
2. Starta Produkten. Se Startaprodukten pa sida 445.

Underhäll

Inledning

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

For allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanterar att du kan få en fackmannamassig reparation och service utfords. Om din aterforsäljare inte ar en serviceverkstad kan du tala med dem for information om narraste serviceverkstad.

Mer information finns har i www.husqvarna.com.

Underhällsschema

Underhäll Färe an-	vändning	Efter an-vändning
Utför en allmän inspektion. Se Allmän inspektion på sida 446.	X
Rengöräprodukten. Se Rengöräprodukten på sida 446.		X
Rengör spreinklerstaven och munstyckena. Se Rengörä spreinklerstaven och munstyckena på sida 446.		X
Rengör vattenfiltret. Byt ut vattenfiltret om det är skadat. Se Rengörä vattenfiltret på sida 447.		X
Smörj O-ringarna på kopplingarna. Se Smörja O-ringarna på kopplingarna på sida 447.		X

Allmaninspection

WARNING: Ställ om strombrytaren i franslaget lage (0) och koppla ut stickkontakten ur strömkällan innan du utfor unterhalb på Produkten.

OBSERVERA: Koppla bort produit frän vattenkällan och se till att alla delar ar torra innan du utfor underhall pa produits.

• Se till att muttrarna och skruvarna på produiten Åtdragna.
• Se till att Produkts kablar inte ar i ett lage dar de kan skadas.
• Undersök högtrycksslangen med avseende på slitage och skador.

WARNING: Använd inte Produkten om högtrycksslangen ar sliten eller skadad.

Rengöraprodukten

WARNING: Ställ om strömbrytaren i franslaget lage (0) och koppla ut stickkontakten ur strömköllan innan du utfor unterhalb på Produkten.

OBSERVERA: Koppla bort produit
frán vattenkällan och se till att alla delar ar torra innan du utfor underhäll på produit.

• Rengör alla utvändiga delar med en torr trasa.
• Använd inte högtryckstvätt für att rengöräprodukten.
• Håll luftintagen rena och fria für att sakerställa att produiten alltid har tillräckligt lög temperatur.

Rengora sprinklerstaven och munstyckena

WARNING: Ställ om strombrytaren i franslaget lage (0) och koppla ut

OBSERVERA: Koppla bort produit
från vattenkällan och se till att alla delar ar torra innan du utfor underhäll på produit.

1. Om ett munstycke ar monterat på sprinklerstaven skadu ta bort det fran sprinklerstaven. Se Installera och ta bort ettmunstycke pa sida 444.
2. Rengör munstyckena, kopplingen på sprinklerstaven och kopplingen på spruthandtaget med tvål och vatten. (Fig. 48)
3. Om munstyckena ar igensatta ske du ta bort dem med rengöringsverktyget. (Fig. 49)

Rengora vattenfiltret

WARNING: Ställ om strömbrytaren i franslaget lage (0) och koppla ut stickkontakten ur strömköllan innan du utfor unterhalb på Produkten.

OBSERVERA: Koppla bort produit fran vattenkallan och se till att alla delar ar torra innan du utfor underhall pa produits.

1. Om du har installerat en adapter for tradgårdsslangen sku du ta bort den fran vattenanslutningen på Produkten. (Fig. 38)
2. Dra ut vattenfiltret. Använd en täng. (Fig. 50)
3. Kontrollera om vattenfiltret ar skadad. Byt ut vattenfiltret om det ar skadat. (Fig. 51)
4. Spola vattenfiltret med rent vatten. (Fig. 52)

Smörja O-ringarna på kopplingarna

WARNING: Ställ om strömbrytaren i franslaget lage (0) och koppla ut stickkontakten ur strömköllan innan du utfor unterhalb på Produkten.

OBSERVERA: Koppla bort produiten fran vattenkallan och se till att alla delar ar torra innan du utfor underhall pa produits.

1. Ta bort sprinklerstaven fran spruthandtaget och spruthandtaget fran hogtrycksslangen. Se Installera sprinklerstaven pa sida 444 och Installera spruthandtaget pa sida 443.
2. Smörj O-ringarna på tradgårdsslangens adapter, sprinklerstaven och högtrycksslangen med fett. Se Tekniska data på sida 449 für rätt typ av fett. (Fig. 53)

Ta bort och satta dit slangvindans kapa

WARNING: Ställ strömbrytaren i进展情况 AV (0) och dra ut stickkontakten ur eluttaget innan du utfor underhall pa produits.

OBSERVERA: Koppla bort Produkten fran vattenkällan och se till att alla delar ar torra innan du utfor underhall paprodukten.

Slangvindans kapa fasts med tre snapplas.

1. Tryck in de tre snaplasen och ta forsiktigt bort slangvindans kapa. (Fig. 54)
2. Satt tillbaka slangvindans kapa genom att forsiktigt trycka pa det tills snaplaset laser det pa plats.

Felsökning

Felsökningsschema

Problem Möjlig orsak Lösning
Produkten startar inte. Stickkontakten	är inte ansluten till en strömkölla.	An Schluta stickkontakten till ett eluttag
	Strömbrytarenär i frånslaget lage (0).	Vrid strömbrytaren till pâslaget lage (1).
	Det finns ingen ström i strömköllan. Kontakte en godkönd elektriker.
	Strömkabelnär skadad eller defekt. Tala med en godkönd serviceverkstad.
	Värmeskyddet har stoppat ström-men.	Vänta tillsprodukten har svalnat in-nan du använder den igen.
	En felaktig typ av fällängningskabel används.	Se till att fällängningskabeln rullas ut helt och att strömköllans spanning överensstämmer med produktens spanning.
Sakringen lõser ut under start eller drift.	En felaktig typ av säkring används. Se till att du använder en trog säkring i klass C aller K.
Produkten stannar inte. Produkttenär defekt. Koppla ut stickkontakten och tala med en godkönd serviceverkstad.
Produkten blir für warm. Luftflödetär inte tillräckligt. Rengör luftintagen.
Produkten gär ojemnt. Det finns luft i systemet. Lufta systemet.
Vattentrycketär otillfredsställande. Slangenär böjd. Se till att det inte finns nàgra böjdader på slangen.
			Strömbrytarenär i frånslaget lage (0).	Vrid strömbrytaren till pâslaget lage (1).
			Vattenflödetär inte tillräckligt. Se till attproduktenär korrekt ansluten till vattenköllan. Se till att vatten-flödetär tillräckligt.
			Vattenfiltretär igensatt. Rengör vattenfiltret.
			Det finns luft i systemet. Lufta systemet.
			Fel tillbehörnet.	Se till att annända rätt tillbehör.
Högtrycksvattenslangen kaninte dras ut.	Slangvindanär blockerad.	Ta bort slangvindans kapa och ta bort blockeringen. Rengöra slangvin-dan.

Transport, forvaring och kassering

Transport

• Koppla ut stickkontakten ur eluttaget innan Produkten transporteras.
• Koppla bortprodukten fran vattenkallan innan Produkten transporteras.
• Placeraprodukten horisontellt under transport.
• Spann fast Produkten für att fordnirra rörelse under transport.

Fövaring

• Töm ut allt vatten ur Produkten, högtrycksslangen och tillbehören innan du placerarprodukten på förvaring.
  Förbered Produkten für Förvaring. Se Forbereda Produktien for forvaring pa sida 449
• Forvara Produkten i en torr och frostfrei miljö.

1. Stäng av Produkten och dra ut stickkontakten ur eluttaget.

2. Koppla bort produit fran vattenkällan. Se Koppla bort produits fran strömköllan pa sida 445.

3. Se till att alla tillbehör ár torra.

4. Placera spruthandtaget, sprinklerstaven och munstyckena i respektive hällare.
5. Koppla bort högtrycksvattenslangen franspruthandtaget och linda högtrycksvattenslangen pāslangvindan. (Fig. 26)
6. Placera strömkabeln i dess hällare och satt fast remmen. (Fig. 55)
7. Vik transporthandtaget. Se Fälla ut och fälla in transporthandtaget på sida 443.

Kassering

Husqvarna-producter ar inte hushaallssopor och farrendast kasseras enligt anvisningarna i den harhandboken.

Följ lokala kasseringsbestammelser och tillaplige forordningar.
- Återvinn Produkten och forpackningen på lämpig anvisad plats.
- Om du vill ha mer information om hur du átervinner och kasserarprodukten kontaktar du en LOCAL Husqvarna-áterförsäljare.

Tekniska data

	PW 240
Motor och pump
Typ Seriens AC-motor
Effekt, W 1 800
Spänningsintervall, V 220-240
Frekvens, Hz 50
Märkström, A 7
Max. vattenflöde, l/min 7,7
Max. vattenutloppstryck, bar/MPa 140/14
Max. vatteninloppstryck, bar/MPa 10/1
Max. vatteninloppstemperatur, °C/°F 40/104
Max. vatteninloppstemperatur (i sugläge), °C/°F 20/68
IP-klass IPX5
Skyddsklass Klass II
Smörjning
Typ av fett für smörjning av O-ringar Unisilkon L250/Gardena silikon-	fett/Dow Corning® M 55 smörjmedel für O-ringar
Vikt
Vikt, kg 9,5
Bulleremission 97
Ljudeffektnivå, uppmätt dB(A) 89
Ljudeffektnivå, garanterad LWA dB(A) 92
Ljudnivåer 98
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 76
Vibrationsnivåer 99
Hand/arm (med standardmunstycke) m/s2	2,5
Ekvivalent vibrationsnivå 100
Hand/arm (med standardmunstycke) m/s2	0,9

Tillbehör

Godkända tillbehör

Godkända tillbehör	Art.nr.
Ytrengörare SC 300 590 65 79-01
Skumspruta FS 300 590 66 04-01
Rörengöringslang, 15 m 590 66 10-01
Vattenfilter 590 65 93-01
Backventil 590 65 95-01
Sugslang 590 65 97-01
Fordonskit 590 66 07-01
Kit med roterande borstar 590 66 06-01
Godkända tillbehör Art.nr.
Vinklad sprinklerstav 590 66 11-01
Sugmunstycke für vatten 590 66 05-01
Förlängningslang, 8 m 590 66 08-01

Försakran om överensstammelse

EU-forsakran om overensstammelse

Vi, Husqvarna AB, SE-561 82 Huskvarna, tel: [phone], forsakrar pa eget ansvar att Produkten:

Beskrivning Högtryckstvätt
Varumärke Husqvarna
Typ/Modell PW 240
Identiferring Serienummer daterade 2022 och framåt

uppfyller alla krav i foljande EU-direktiv och forordninger:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektrromagnetisk kompatibilitet"
2000/14/EC "angående emisión av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektrónik utrustning"

och att foljande standarder och/eller tekiska
specifikationer tillampas: EN 60335-1:2012/A11:2014/
A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN
60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN
61000-3-3:2013/A2:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

For information om bulleremissioner, se Tekniska data pa sida 449.

Huskvarna, 2022-12-12

Claes Losdal, utvecklingschef/trädgårdsvrodukter, Husqvarna AB

Ansvarig for tekniisk dokumentation

Içindekiler

Giris. 453

Güvenlik. 455

Montaj. 460

Calisma. 460

Bakim. 463

Sorun giderme. 465
