Τύπος προϊόντος	Δείκτης λέιζερ 3 γραμμών (2 οριζόντιες, 1 κάθετη)
Μάρκα	Bosch
Μοντέλο	GLL 3 X Professional
Ελάχιστη εμβέλεια	10 m
Ακρίβεια ισοπέδωσης	± 0,3 mm/m
Εύρος αυτόματης ισοπέδωσης	± 4°
Χρόνος ισοπέδωσης	< 4 s
Κατηγορία λέιζερ	2 (IEC 60825-1:2007-03, < 1 mW, 635 nm)
Τροφοδοσία	3 μπαταρίες LR06 (AA) 1,5 V
Αυτονομία	Περίπου 15 ώρες
Αυτόματη απενεργοποίηση	Μετά από 30 λεπτά
Σύνδεσμος τρίποδα	1/4" στη συσκευή· βάση: 1/4" και 5/8"
Διαστάσεις (Μ x Υ x Β)	80 x 42 x 96 mm
Βάρος	0,25 kg (σύμφωνα με EPTA 01/2003)
Δείκτης προστασίας	IP 5X (προστατεύεται από σκόνη)
Θερμοκρασία λειτουργίας	-10 °C έως +50 °C
Θερμοκρασία αποθήκευσης	-20 °C έως +70 °C
Μέγιστη σχετική υγρασία	90 %
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, υγρό πανί· μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες· φυλάξτε στη θήκη προστασίας
Ασφάλεια	Μην κοιτάτε μέσα στη δέσμη· αποφύγετε την επαφή με τα μάτια· χρησιμοποιείτε τα γυαλιά όρασης μόνο για βελτίωση της ορατότητας, όχι ως προστασία
Ανταλλακτικά και δυνατότητα επισκευής	Επισκευή μόνο από εγκεκριμένο σέρβις της Bosch· χρησιμοποιείτε γνήσια ανταλλακτικά

Συχνές ερωτήσεις - GLL 3 X Professional BOSCH

Πώς θέτω σε λειτουργία το λέιζερ Bosch GLL 3 X Professional;

Σπρώξτε τον διακόπτη On/Off (3) στη θέση « On ». Η συσκευή εκπέμπει τότε τη δέσμη λέιζερ. Για να την απενεργοποιήσετε, τοποθετήστε τον διακόπτη στη θέση « Off ».

Τι να κάνω αν οι γραμμές λέιζερ αναβοσβήνουν γρήγορα;

Το γρήγορο αναβόσβημα υποδηλώνει ότι οι μπαταρίες είναι αδύναμες. Αντικαταστήστε όλες τις μπαταρίες με νέες του ίδιου τύπου και μάρκας.

Πώς χρησιμοποιώ τη βάση στερέωσης;

Βιδώστε τη βάση στερέωσης (8) στη σύνδεση 1/4" της συσκευής. Στη συνέχεια, μπορείτε να τη στερεώσετε σε τρίποδο, μεταλλική επιφάνεια (μαγνήτες), τοίχο (βίδες) ή σωλήνα (ταινία).

Ποια είναι η ακρίβεια ισοπέδωσης;

Η ακρίβεια είναι ± 0,3 mm/m. Για απόσταση 5 m, η μέγιστη απόκλιση είναι 3 mm (διπλάσια απόσταση × 0,3 mm/m).

Πώς ελέγχω την ακρίβεια της οριζόντιας γραμμής;

Τοποθετήστε τη συσκευή σε απόσταση 2,5 m από δύο τοίχους που απέχουν 5 m. Σημειώστε το σημείο σε κάθε τοίχο, περιστρέψτε τη συσκευή κατά 180° και συγκρίνετε τις σημάνσεις. Η μέγιστη επιτρεπόμενη απόκλιση είναι 3 mm για 5 m.

Μπορώ να χρησιμοποιήσω το λέιζερ σε τρίποδο;

Ναι, η συσκευή διαθέτει σύνδεσμο τρίποδα 1/4" (2). Μπορεί να τοποθετηθεί σε τυπικό τρίποδο ή στο τρίποδο Bosch (18) με τη βοήθεια της βάσης στερέωσης.

Προστατεύουν τα γυαλιά όρασης από τις ακτίνες λέιζερ;

Όχι, τα γυαλιά όρασης (16) βελτιώνουν την ορατότητα της δέσμης αλλά δεν προστατεύουν από την ακτινοβολία λέιζερ. Μην τα χρησιμοποιείτε ως γυαλιά προστασίας.

Πώς συντηρώ τη συσκευή;

Καθαρίστε τη με ένα μαλακό, υγρό πανί. Μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Φυλάξτε τη στην παρεχόμενη θήκη προστασίας. Αποφύγετε την υγρασία και τις κρούσεις.

Τι να κάνω αν η συσκευή δεν ισοπεδώνεται;

Εάν οι γραμμές αναβοσβήνουν αργά, η επιφάνεια είναι πολύ κεκλιμένη (>4°). Τοποθετήστε τη συσκευή σε μια σταθερή οριζόντια επιφάνεια. Διαφορετικά, εκτελέστε έναν έλεγχο ακρίβειας μετά από τυχόν κρούση.

Πού να βρω το σέρβις της Bosch;

Στη Γαλλία, επικοινωνήστε με το Service Clientèle Bosch στο 0 811 36 01 22 ή μέσω email: [e-mail]. Για επισκευή, χρησιμοποιήστε εξουσιοδοτημένο σταθμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLL 3 X Professional BOSCH

eΠρωτότυπο οδηγιών χρήσης

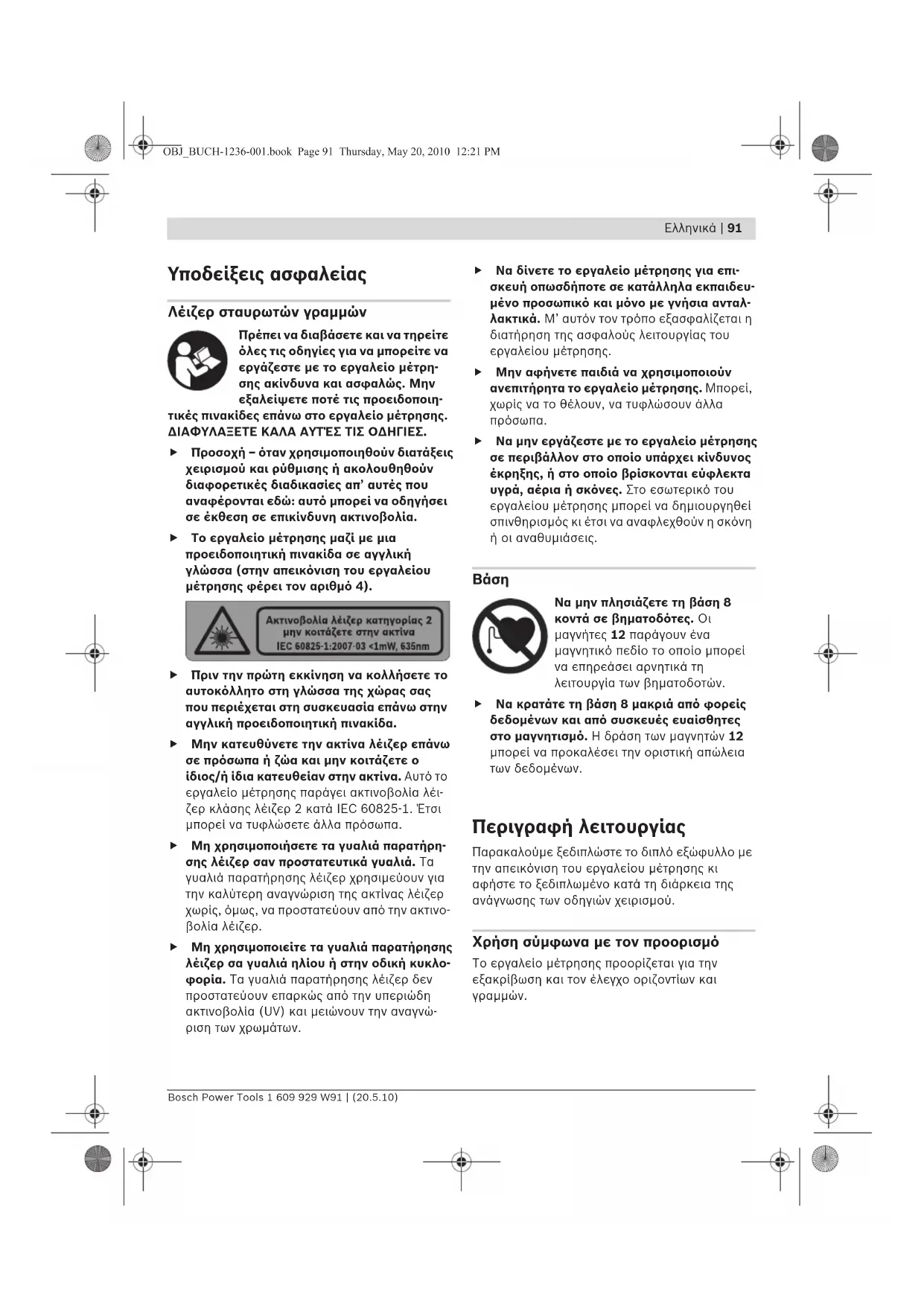

Υποδείξεις ασφαλείας

Λέιζερ σταυρωτών γραμμών

Πρέπει να διαβάσετε και να τηρείτε όλες τις οδηγίες για να μπορείτε να εργάζεστε με το εργαλείο μέτρησης ακίνδυνα και ασφαλώς. Μην εξαλείψετε ποτέ τις προειδοποιη- τικές πινακίδες επάνω στο εργαλείο μέτρησης. ΔΙΑΦΥΛΑΞΕΤΕ ΚΑΛΑ ΑΥΤΈΣ ΤΙΣ ΟΔΗΓΙΕΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.
To εργαλείο μέτρησης μαζί με μια προειδοποιητική πινακίδα σε αγγλική γλώσσα (στην απεικόνιση του εργαλείου μέτρησης φέρει τον αριθμό 4).

Ακτινοβολία λέιζερ κατηγορίας 2 μην κοιτάζετε στην ακτίνα IEC 60825-1:2007-03 <1mW, 635nm

▶ Πριν την πρώτη εκκίνηση να κολλήσετε το αυτοκόλλητο στη γλώσσα της χώρας σας που περιέχεται στη συσκευασία επάνω στην αγγλική προειδοποιητική πινακίδα.

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/ή ίδια κατευθείαν στην ακτίνα. Αυτό το εργαλελο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά ΙΕС 60825-1. Έτοι μπορεί να τυφλώσετε άλλα πρόσωπα.

▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Na δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
▶ Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα.
▶ Na μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρὰ, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Bàon

Να μην πλησιάζετε τη βάση 8 κοντά σε βηματοδότες. Οι μαγνήτες 12 παράγουν ένα μαγνητικό πεδίο το οποίο μπορεί να επηρεάσει αρνητικά τη λειτουργία των βηματοδοτών.

▶ Να κρατάτε τη βάση 8 μακριά από φορείς δεδομένων και από συσκευές ευαισθητες στο μαγνητισμό. Η δράση των μαγνητών 12 μπορεί να προκαλέσει την οριστική απώλεια των δεδομένων.

Περιγραφή λειτουργίας

Παρακαλούμε ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού.

Χρήση σύμφωνα με τον προορισμό

Το εργαλείο μέτρησης προορίζεται για την εξακρίβωση και τον έλεγχο οριζοντίων και γραμμών.

92 | Ελληνικά

Τεχνικά χαρακτηριστικά

Λέιζερ σταυρωτών γραμμών GLL 2
	Professional
Αριθμός ευρετηρίου	3 601 K63 700
Περιοχή εργασίας τουλάχιστο 1)	10 m
Ακρίβεια χωροστάθμησης	± 0,3 mm/m
Περιοχή αυτόματης χωροστάθμησης, τυπική	± 4°
Χρόνος χωροστάθμησης, τυπικός	<4 s
Θερμοκρασία λειτουργίας	-10 °C ... +50 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης	-20 °C ... +70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας	90 %
Κατηγορία λέιζερ	2
Τύπος λέιζερ	635 nm, <1 mW
C_6	1
Υποδοχή τριπόδου
– Λέιζερ σταυρωτών γραμμών	1/4"
– Βάση	1/4"; 5/8"
Μπαταρίες	3 x 1 , 5 V L R 0 6 ( A A )
Διάρκεια λειτουργίας περίπου	15 h
Αυτόματη απενεργοποίηση μετά από περίπου	30 min
Βάρος σύμφωνα με EPTA-Procedure 01/2003	0,25 kg
Διαστάσεις	80 x 42 x 96 mm
Βαθμός προστασίας	IP 5X (προστασία από σκόνη)

1) Η περιοχή εργασίας μπορεί να περιοριστεί από δυσμενείς περιβαλλοντικές συνθήκες (π.χ. ἀμεση επίδραση των ηλιακών ακτινών).
Σας παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου επάνω στην πινακίδα κατασκευαστή του εργαλείου μέτρησης γιατί οι εμπορικοί χαρακτηρισμοί μερονωμένων εργαλείων μέτρησης μπορεί να διαφέρουν.
Ο αριθμός σειράς 5 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

Απεικονιζόμενα στοιχεία

Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

1 Έξοδος ακτίνας λέιζερ
2 Υποδοχή τριπόδου 1/4"
3 Διακόπτης ON/OFF
4 Προειδοποιητική πινακίδα λέιζερ
5 Αριθμός σειράς
6 Ασφάλεια του καπακιού θήκης μπαταρίας
7 Καπάκι θήκης μπαταρίας
8 Báon

9 Bîda στερέωσης για βάση

10 Τρύπες βιδώματος της βάσης
11 Οδήγηση ιμάντα
12 Μαγνήτες
13 Υποδοχή τριπόδου 1/4" στη βάση
14 Υποδοχή τριπόδου 5/8" στη βάση
15 Τσάντα προστασίας
16 Γυαλιά παρατήρησης λέιζερ*
17 Πλάκα μέτρησης με πόδι*
18 Trípodo*
* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση - μπαταριών

Για τη λειτουργία του εργαλείου μέτρησης προ- τείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου. Για να ανοίξετε το καπάκι της θήκης μπαταριών 7 πατήστε την ασφάλεια 6 προς τη φορά του βέλους και ακολούθως αφαιρέστε το καπάκι της θήκης μπαταριών. Τοποθετήστε τις μπαταρίες που περιέχονται στη συσκευασία. Τοποθετήστε τις μπαταρίες με τη σωστή πολικότητα, σύμφωνα με το σχέδιο στο εσωτερικό της θήκης μπαταριών.

Οταν οι μπαταρίες εξασθενήσουν και το εργαλείο μέτρησης είναι ενεργοποιημένο, τότε οι γραμμές λέιζερ αναβοσβήνουν με γρήγορο ρυθμό για 5 s περίπου.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να autoεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
▶ Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.

▶ Προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές προσκρούσεις. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο εργαλείο μέτρησης θα πρέπει, πριν συνεχίσετε την εργασία σας, να διεξάγετε έναν έλεγχο ακριβείας (βλέπε «Ακρίβεια χωροστάθμησης»).
Na θέτετε το εργαλείο μέτρησης εκτός λει- τουργίας, πριν το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορε- τικά, σε περίπτωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το διακόπτη ΟΝ/ΟFF 3 στη θέση «Οπ». Το εργαλείο μέτρησης εκπέμπει, αμέσως μετά την ενεργοποίησή του, δυο γραμμές λέιζερ δια μέσου της εξόδου ακτίνας λέιζερ 1.

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.

Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθήστε το διακόπτη ΟΝ/OFF 3 στη θέση «Off». Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται.

Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Μετά από διάρκεια λειτουργίας 30 min λεπτών το εργαλείο μέτρησης απενεργοποιείται αυτόματα.

Εργασία με την αυτόματη χωροστάθμηση

Τοποθετήστε το εργαλείο μέτρησης επάνω σε μια σταθερή επίπεδη επιφάνεια και στερεώστε το στη βάση 8 ή στο τρίποδο 18.

Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα τυχόν ανωμαλίες εντός μιας περιοχής αυτοχωροστάθμησης ±4°. Η διαδικασία της χωροστάθμησης τερματίζεται όταν οι γραμμές λέιζερ δεν κινούνται πλέον.

Όταν η χωροστάθμηση δεν είναι εφικτή, π.χ. επειδή η επιφάνεια τοποθέτησης του εργαλείου μέτρησης αποκλίνει από την οριζόντιο περισσότερο από 4°, τότε οι γραμμές λέιζερ αναβοσβήνουν με αργό ρυθμό. Σ' αυτήν την περίπτωση οριζοντώστε το εργαλείο μέτρησης και περιμένετε να τερματιστεί η αυτοχωροστάθμηση. Μόλις το εργαλείο μέτρησης επανέλθει στην περιοχή αυτοχωροστάθμηση ±4° οι γραμμές λέιζερ ανάβουν διαρκώς.

Σε περιπτώσεις ισχυρών κραδασμών ή αλλαγής θέσης το εργαλείο μέτρησης αυτοχωσταθμείται πάλι αυτόματα. Μετά από κάθε νέα χωροστάθμηση πρέπει να ελέγχετε τη θέση της οριζόντιας ή/και κάθετης γραμμής λέιζερ ως προς το σημείο αναφοράς για να αποφύγετε τυχόν σφάλματα.

Ακρίβεια χωροστάθμησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Ιδιαίτερα οι διαφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαίνουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτίνας λέιζερ.

Επειδή η ύψιστη θερμοκρασία δημιουργείται κοντά στην επιφάνεια του εδάφους σας συμβουλεύουμε, να στερεώνετε το εργαλείο μέτρησης, κατά το δυνατό, επάνω σε ένα τρίποδο από το κοινό εμπόριο και να το τοποθετείτε στο κέντρο της υπό μέτρησης επιφάνειας.

Εκτός από τις περιβαλλοντικές επιδράσεις, σε οφάλματα και αποκλίσεις μπορεί να οδηγήσει και η ίδια η συσκευή (π.χ. λόγω πτώσης ή ισχυρών κρούσεων). Γι' αυτό πρέπει να ελέγχετε την ακρίβεια του εργαλείου μέτρησης κάθε φορά πριν αρχίσετε την εργασία σας.

Στην αρχή πρέπει να ελέγξετε την ακρίβεια του ύψους και της χωροστάθμησης της οριζόντιας γραμμής λέιζερ και ακολούθως την ακρίβεια της χωροστάθμησης της κάθετης γραμμής λέιζερ.

Σε περίπτωση που το εργαλείο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπτή απόκλιση, τότε δώστε το για επισκευή σε ένα κατάστημα Service της Bosch.

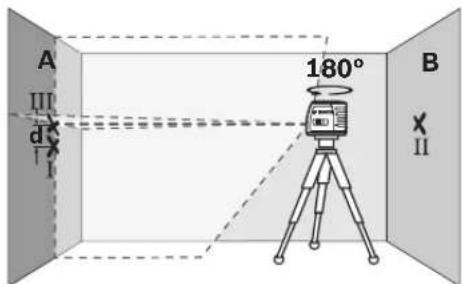

'Ελεγχος της ακρίβειας του ύψους της οριζόντιας γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη ευθεία διαδρομή μήκους 5 m επάνω σε μια στερεή επιφάνεια, μεταξύ δυο τοίχων Α και Β.

- Στερεώστε το εργαλείο μέτρησης στη βάση ή σε ένα τρίποδο κοντά τον τοίχο Α, ή τοποθετήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια. Θέστε το εργαλείο μέτρησης σε λειτουργία.

- Κατευθύνετε το λέιζερ απάνω στον τοίχο Α και αφήστε το εργαλείο μέτρησης να χωρασταθμηθεί. Σημαδέψτε το κέντρο του σημείου στο οποίο διασταυρώνονται οι γραμμές λέιζερ (σημείο 1).

- Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και σημαδέψτε το σημείο διασταύρωσης των γραμμών λέιζερ στον απέναντι τοίχο Β (σημείο ΙΙ).

Ελληνικά | 95

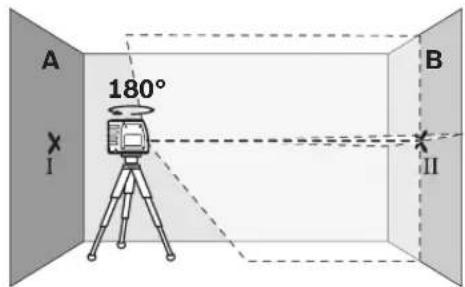

- Τοποθετήστε το εργαλείο μέτρησης - χωρίς να το γυρίσετε - κοντά στον τοίχο Β, θέστε το σε λειτουργία και αφήστε το να χωροσταθμηθει.

– Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρόπο, ώστε το σημείο διασταύρωσης να πέσει επάνω στο σημείο 11 που είχατε ήδη σημαδέψει στον τοίχο Β.

- Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να αλλάξετε ύψος. Κατευθύνετε το επάνω στο τοίχο Α κατά τέτοιο τρόπο, ώστε η κάθετη γραμμή λέιζερ να περνά μέσα από το ήδη σημαδεμένο σημείο Ι. Αφήστε το εργαλείο μέτρησης να χωροσταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των γραμμών λέιζερ στον τοίχο Α (σημείο ΠΠ).

- Η διαφορά d των δυο σημαδεμένων σημείων Τ και ΠΤΙ στον τοίχο Α αποτελεί την πραγματική απόκλιση ύψους του εργαλείου μέτρησης.

Μέγιστη επιτρεπτή απόκλιση d_max υπολογίζεται ως εξής: d_max = πλλή απόσταση των τοίχων x 0,3 mm/m Παράδειγμα: Η μέγιστη απόκλιση d_max = 2 × 5 m × 0, 3 m m / m = 3 m m, ó τ a v σταση μεταξύ των τοίχων είναι 5 m. Έτσι, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 3 mm.

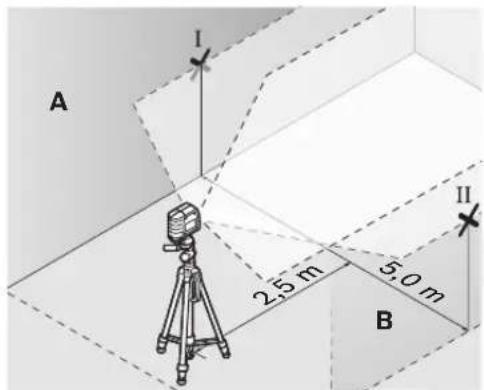

'Ελεγχος της ακρίβειας χωροστάθμησης της οριζόντιας γραμμής

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου 5 x 5 m.

- Συναρμολογήστε το εργαλείο μέτρησης στη βάση ή, ανάλογα, σε ένα τρίποδο στη μέση, μεταξύ δυο τοίχων Α και Β, ή τοποθετήστε το επάνω σε μια σταθερή, επίπεδη επιφάνεια. Αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηθεί.

- Σημαδέψτε στους δυο τοίχους, σε απόσταση 2,5 m από το εργαλείο μέτρησης, το κέντρο της γραμμής λέιζερ (σημείο Ι στον τοίχο Α και σημείο Π στον τοίχο Β).

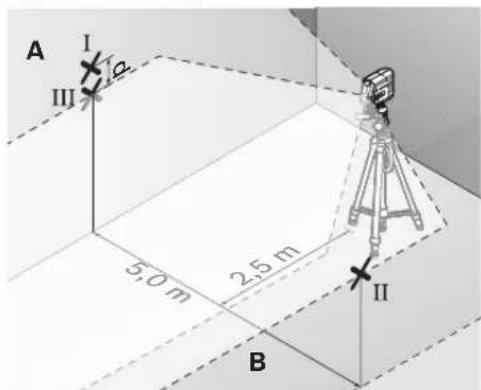

- Τοποθετήστε το εργαλελο μέτρησης γυρισμένο κατά 180° σε απόσταση 5 m και αφήστε το να χωρασταθμηθεί.

- Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοπο- θετώντας κάτι από κάτω) το ύψος του εργα-

a π ἀετου μέτρησης κατά τέτοιο τρόπο, ώστε το κέντρο της γραμμής λέιζερ να πέσει ακριβώς επάνω στο σημείο Π που είχατε ήδη σημαδέψει στον τοίχο Β.

96 | Ελληνικά

• Σημαδέψτε στον τοίχο Α το κέντρο της γραμμής λέιζερ σαν σημείο III (κάθετα ή, ανάλογα, κάτω από το σημείο I).
• Η διαφορά d των δυο σημαδερένων σημείων Τ και ΠΙ στον τοίχο Α αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από τον οριζόντιο άξονα.

Μέγιστη επιτρεπτή απόκλιση d _max υπολογίζεται ως εξής:

d_max = ipl απόσταση των τοίχων x 0,3 mm/m Παράδειγμα: Η μέγιστη απόκλιση d_max = 2 × 5 m × 0, 3 m m / m = 3 m m, τα ν σταση μεταξύ των τοίχων είναι 5 m. Έται, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 3 mm.

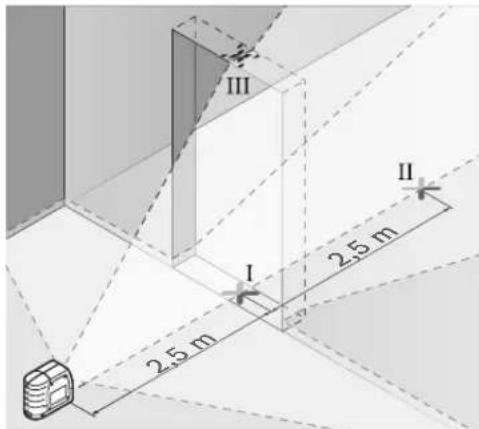

'Ελεγχος της ακρίβειας της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω σε στερεή επιφάνεια).

- Τοποθετήστε το εργαλείο μέτρησης σε απόσταση 2,5 m από το άνοιγμα μιας πόρτας επάνω σε μια σταθερή, επίπεδη επιφάνεια (όχι σε ένα τρίποδο). Κατευθύνετε τις γραμμές λέιζερ επάνω στο άνοιγμα της πόρτας και αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηθεί.

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπεδο του ανοίγματος της πόρτας (σημείο 1), κατόπιν σε απόσταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας (σημείο 11) και τέλος στην επάνω ακμή του ανοίγματος της πόρτας (σημείο 11).

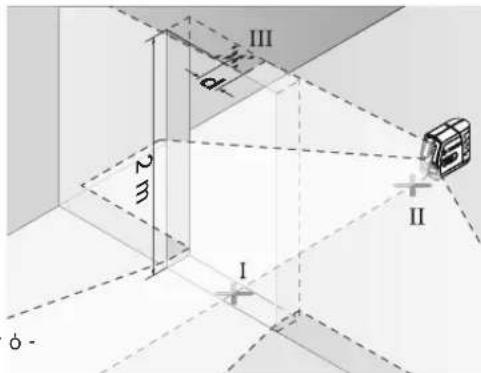

• Τοποθετήστε το εργαλείο μέτρησης στην άλλη πλευρά του ανοίγματος της πόρτας, άμεσα πίσω από το σημείο Ⅱ. Αφήστε το εργαλείο μέτρησης να χωροσταθμηθεί και ρυθμίστε την κάθετη γραμμή λέιζερ κατά τέτοιο τρόπο, ώστε το κέντρο της να περνά ακριβώς μέσα από τα σημεία Ι και Π.
• Η διαφορά d μεταξύ του σημείου ΙΠ και του κέντρου της γραμμής λέιζερ στην επάνω ακμή του ανοίγματος της πόρτας αποτελεί την πραγματική απόκλιση του εργαλείου μέτρησης από τον κάθετο άξονα.
• Μετρήστε το ύψος του ανοίγματος της πόρτας. Η μέγιστη επιτρεπτή απόκλιση d_max υπολογίζετε ως εξής:

d_max = διπλό ύψος του ανοίγματος της πόρτας x 0,3 mm/m

Παράδειγμα: Μέγιστη απόκλιση d_max = 2 × 2 m × 0 , 3 m m / m = 1 , 2 m m , ὑψος της πόρτας ανέρχεται σε 2 m. 'Ετσι, η απόσταση ανάμεσα στα σημάδια δεν επιτρέπεται να ξεπερνά τα 1,2 mm.

Υποδείξεις εργασίας

Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο της γραμμής λέιζερ. Το πλάτος της γραμμής λέιζερ αλλάζει ανάλογα με την απόσταση.

Στερέωμα με τη βάση

Για να στερεώσετε το εργαλείο μέτρησης στη βάση 8 βιδώστε τη βίδα στερέωσης 9 της βάσης στην 1/4" υποδοχή τριπόδου 2 του εργαλείου μέτρησης. Για να μπορέσετε να γυρίσετε το εργαλείο μέτρησης επάνω στη βάση χαλαρώστε λίγο τη βίδα 9.

Με τη βοήθεια της βάσης 8 μπορείτε να στερεώσετε το όργανο μέτρησης με τους εξής διαφορετικούς τρόπους:

• Στερεώστε τη βάση 8 με την 1/4" υποδοχή τριπόδου 13 στο τρίποδο 18 ἡ επάνω σε ένα τρίποδο από το κοινό εμπόριο. Για τη στερέωση σε ένα τρίποδο από το κοινό εμπόριο πρέπει να χρησιμοποιήσετε την 5/8" υποδοχή τριπόδου 14.
• Σε χαλύβδινα αντικείμενα μπορείτε να στερεώσετε τη βάση 8 με τη βοήθεια των μαγνητών 12.
• Σε ξηρές κατασκευές ή σε ξύλινους τοίχους η βάση 8 μπορεί να βιδωθεί. Να περνάτε βίδες μήκους 50 mm μέσα από τις τρύπες βιδών 10 της βάσης.
• Σε σωλήνες ή παρόμοια αντικείμενα η βάση 8 μπορεί να στερεωθεί με τη βοήθεια ενός ιμάντα από το κοινό εμπόριο που περνιέται μέσα από την οδήγηση ιμάντα 11.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

'Ενα τρίποδο προσφέρει μια σταθερή, καθ' ύψος ρυθμιζόμενη βάση μέτρησης. Θέστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 2 στο σπείρωμα 1/4" του τριπόδου και βιδώστε το καλά με τη βίδα στερέωσης του τριπόδου.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα) (βλέπε εικόνες Α-Β)

Με τη βοήθεια της πλάκας μέτρησης 17 μπορείτε να μεταφέρετε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ' έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

Η πλάκα μέτρησης 17 διαθέτει μια ανακλαστική επίστρωση, η οποία βελτιώνει την ορατότητα της ακτίνας λέιζερ σε μεγάλες αποστάσεις ή υπό πολύ ισχυρό ηλιακό φως. Η ενίσχυση της φωτεινότητας αξιοποιείται μόνο όταν κοιτάζετε επάνω στην πλάκα μέτρησης, παράλληλα ως προς την ακτίνα λέιζερ.

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.

▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

Παραδείγματα εργασίας (βλέπε εικόνες C-E)

Παραδείγματα δυνατοτήτων χρήσης του εργαλείου μέτρησης θα βρείτε στις σελίδες με τα γραφικά.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Na διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τσάντα που το συνοδεύει.

Na διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρὰ.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Αν, παρ' όλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου, το εργαλείο μέτρησης σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Μην ανοίξετε ο ίδιος/η ίδια το εργαλείο μέτρησης.

Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα κατασκευαστή του εργαλείου μέτρησης.

Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προστατευτική τσάντα 15.

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά.

Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Koprwpi - Aθήνα

Tel.: [phone]

Fax: [phone]

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: [phone]

Fax: [phone]

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Μη ρίχνετε τα εργαλεία μέτρησης στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ περί παλαιών ηλεκτρικών και ηλεκτρονικών συσκευών και με τη μεταφορά της σε εθνικό

δίκαιο δεν είναι πλέον απαραίτητο, τα άχρηστα εργαλεία μέτρησης να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Na μην ρίχνετε τις μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή στο νερό. Οι μπαταρίες πρέπει, κατά το δυνατό εκφορτισμένες, να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Οδηγία 2006/66/ΕΚ οι χαλασ- μένες ή αναλωμένες μπαταρίες/οι επαναφορτι- ζόμενες μπαταρίες πρέπει να ανακυκλώνονται.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe | 99

Güvenlik Talimatı

Distomat
