| Característica | Detalles |
|---|---|
| Tipo de producto | Puntero láser |
| Tecnología láser | Láser verde |
| Rango de medición | Hasta 30 m (sin receptor) |
| Precisión | ± 0,3 mm/m |
| Funciones | 3 líneas láser (horizontal, vertical y cruz) |
| Alimentación | 4 pilas AA |
| Autonomía | Alrededor de 12 horas |
| Peso | 1,2 kg |
| Dimensiones | 200 x 100 x 100 mm |
| Uso | Ideal para trabajos de nivelación, marcado y alineación |
| Mantenimiento | Limpiar regularmente las lentes y verificar el estado de las pilas |
| Seguridad | Evitar el contacto directo con los ojos, respetar las normas de seguridad láser |
| Garantía | 2 años |
Preguntas frecuentes - GLL 3 X Professional BOSCH
Preguntas de los usuarios sobre GLL 3 X Professional BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Puntero laser en formato PDF gratis! Encuentra tus instrucciones GLL 3 X Professional - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GLL 3 X Professional de la marca BOSCH.
MANUAL DE USUARIO GLL 3 X Professional BOSCH
Español ......Página 31

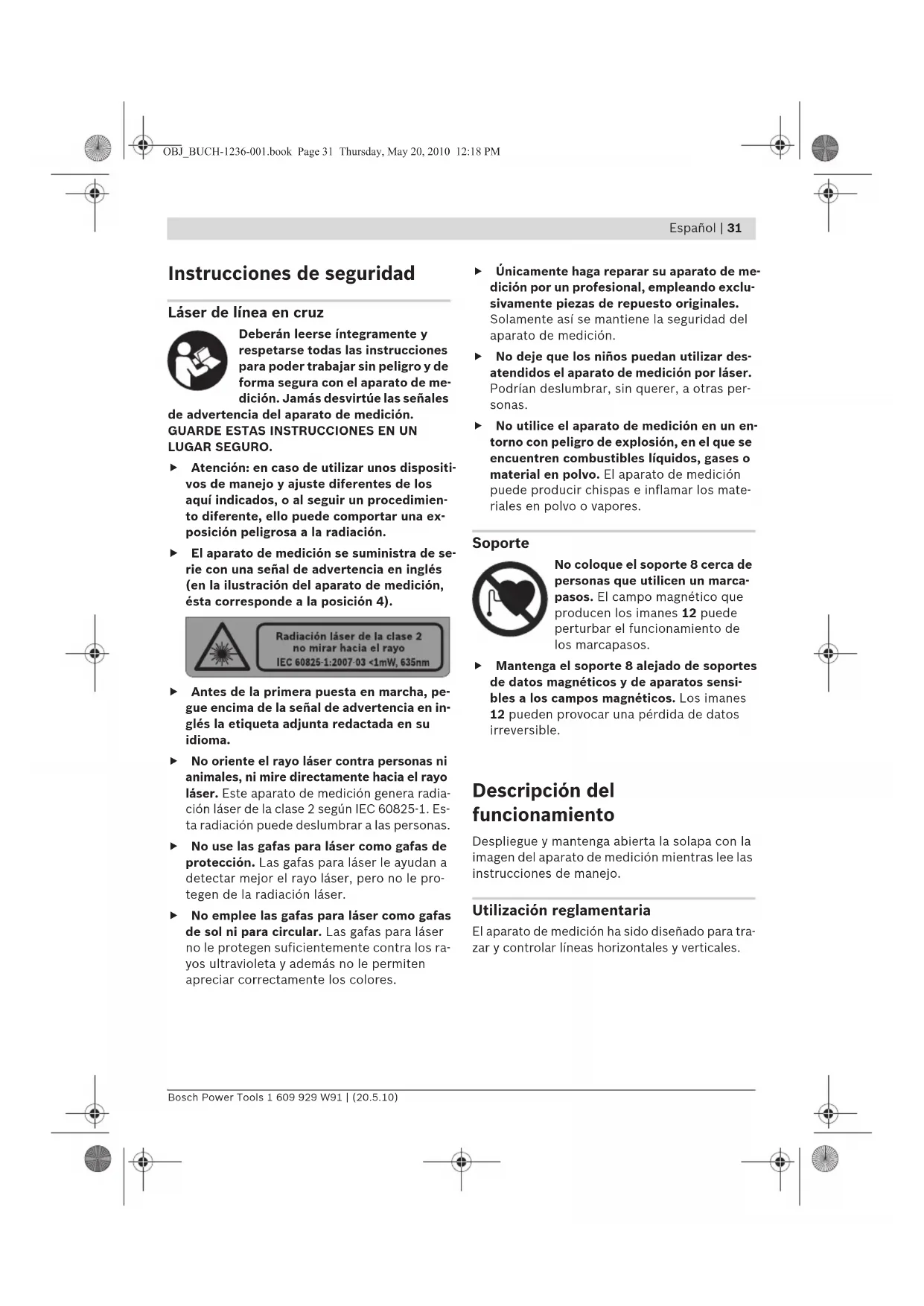

Instrucciones de seguridad
Láser de línea en cruz
Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales
de advertencia del aparato de medición. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
El aparato de medición se suministra de serie con una señal de advertencia en inglés (en la ilustración del aparato de medición, ésta corresponde a la posición 4).
Radiación láser de la clase 2 no mirar hacia el rayo IEC 60825-1:2007-03 <1mW, 635nr
Antes de la primera puesta en marcha, pegue encima de la señal de advertencia en inglés la etiqueta adjunta redactada en su idioma.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
- Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales.
Solamente así se mantiene la seguridad del aparato de medición.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
Soporte
No coloque el soporte 8 cerca de personas que utilicen un marcapasos. El campo magnético que producen los imanes 12 puede perturbar el funcionamiento de los marcapasos.
Mantenga el soporte 8 alejado de soportes de datos magnéticos y de aparatos sensibles a los campos magnéticos. Los imanes 12 pueden provocar una pérdida de datos irreversible.
Descripción del funcionamiento
Despliegue y mantenga abierta la solapa con la imagen del aparato de medición mientras lee las instrucciones de manejo.
Utilización reglamentaria
El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales.
32 | Español
Datos técnicos
| Láser de línea en cruz GLL 2 | |
| Professional | |
| No de artículo | 3 601 K63 700 |
| Alcance mínimo1) | 10 m |
| Precisión de nivelación | ± 0,3 mm/m |
| Margen de autonivelación, típico | ± 4° |
| Tiempo de nivelación, típico | <4 s |
| Temperatura de operación | -10 °C ... +50 °C |
| Temperatura de almacenamiento | -20 °C ... +70 °C |
| Humedad relativa máx. | 90 % |
| Clase de láser | 2 |
| Tipo de láser | 635 nm, <1 mW |
| C_6 | 1 |
| Fijación para trípode | |
| – Láser de línea en cruz | 1/4" |
| – Soporte | 1/4"; 5/8" |
| Pilas | 3 x 1 , 5 V L R 0 6 ( A A ) |
| Autonomía aprox. | 15 h |
| Desconexión automática después de aprox. | 30 min |
| Peso según EPTA-Procedure 01/2003 | 0,25 kg |
| Dimensiones | 80 x 42 x 96 mm |
| Grado de protección | IP 5X (protegido contra polvo) |
1) El trabajo bajo unas condiciones ambientales desfavorables (p. ej. en caso de una exposición directa al sol) puede llegar a mermar el alcance del aparato.
Preste atención al n° de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición.
El número de serie 5 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Abertura de salida del rayo láser
2 Fijación para trípode 1/4"
3 Interruptor de conexión/desconexión
4 Señal de aviso láser
5 Número de serie
6 Enclavamiento de la tapa del alojamiento de las pilas
7 Tapa del alojamiento de las pilas
8 Soporte
9 Tornillo de fijación del soporte
10 Orificios de sujeción del soporte
11 Guía de la correa
12 lmanes
13 Fijación para trípode de 1/4" en el soporte
14 Fijación para trípode de 5/8" en el soporte
15 Estuche de protección
16 Gafas para láser*
17 Placa de medición con base*
18 Trípode*
* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Español | 33
Montaje
Inserción y cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 7 presione el enclavamiento 6 en sentido de la flecha y retire la tapa. Inserte las pilas que se adjuntan. Respete la polaridad correcta mostrada en la parte interior del alojamiento de las pilas.
Si las pilas comienzan a agotarse estando conectado el aparato de medición, las líneas láser se ponen a parpadear rápidamente durante 5 s, aprox.
Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante e igual capacidad.
▶ Saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar.
Operación
Puesta en marcha
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.
Evite las sacudidas o caídas fuertes del aparato de medición. En caso de que el aparato de medición haya quedado sometido a unas solicitaciones fuertes exteriores, antes de
continuar trabajando con él deberá realizar-se una comprobación de la precisión (ver "Precisión de nivelación").
▶ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.
Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión 3 a la posición "On". Nada más conectarlo, el aparato de medición emite dos líneas láser por la abertura de salida 1.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.
Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión 3 a la posición "Off". Al desconectarlo se inmoviliza la unidad del péndulo.
No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.
Después de 30 min de funcionamiento, el aparato de medición se desconecta automáticamente.
Operación con nivelación automática
Coloque el aparato de medición sobre una base horizontal y firme, o fijelo al soporte 8 o al trípode 18.
Al conectar el aparato, la nivelación automática compensa automáticamente un desnivel, siempre que éste esté comprendido dentro del margen de autonivelación de ± 4°. La nivelación finaliza cuando dejan de moverse las líneas láser.
Las líneas láser parpadean lentamente si fuese imposible la nivelación automática, p.ej., si la base de asiento del aparato de medición estuviese inclinada más de 4° respecto a la horizontal. En ese caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. En el momento en que el aparato de medi-
ción se encuentre dentro del margen de autonivelación de ± 4° las líneas láser se encienden de nuevo permanentemente.
En el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente. Después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición.
Precisión de nivelación
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.
Ya que las variaciones de temperatura a diferente altura son mayores en las proximidades del suelo, siempre que sea posible, se recomienda montar el aparato de medición sobre un trípode de tipo comercial y colocarlo en el centro de la superficie de trabajo.
Además de las influencias externas, también aquellas propias del aparato (p.ej. caídas o fuertes golpes) pueden provocar ciertos errores de medición. Por ello, antes de comenzar a trabajar, recomendamos controlar primero la precisión del aparato de medición.
Compruebe primero la exactitud de altura y de nivelado de la línea láser horizontal, y a continuación la exactitud de nivelado de la línea láser vertical.
Si en alguna de estas comprobaciones se llega a sobrepasar la desviación máxima admisible, ha- ga reparar el aparato de medición en un servicio técnico Bosch.
Comprobación de la exactitud de altura de la línea horizontal
Para la comprobación se requiere un tramo libre de 5 m sobre un firme consistente con dos paredes A y B.
- Coloque el aparato de medición cerca de la pared A teniéndolo montado en el soporte o un trípode, o colocándolo sobre un firme consistente y plano. Conecte el aparato de medición.


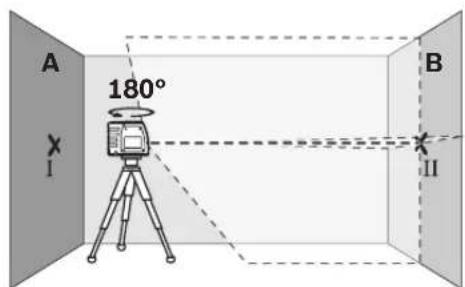

- Gire el aparato de medición 180°, espere a que éste se haya nivelado, y marque el centro del punto de intersección de las líneas láser en la pared opuesta B (punto II).
Español | 35
- Posicione el aparato de medición - sin girarlo - cerca de la pared B, conéctelo, y espere a que se nivele.


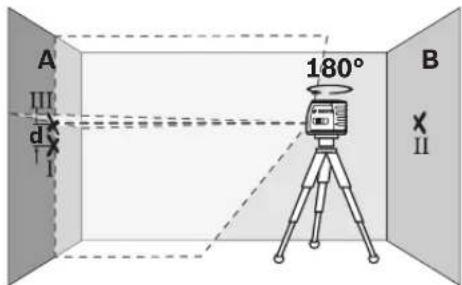

- Gire 180° el aparato de medición, sin modificar su altura. Oriéntelo contra la pared A, de manera que la línea vertical del láser pase por el punto I previamente marcado. Espere a que se haya nivelado el aparato de medición, y marque el centro del punto de intersección de las líneas láser en la pared A (punto III).
- La diferencia d entre ambos puntos I y III marcados sobre la pared A corresponde a la desviación real de altura del aparato de medición.
La desviación admisible máxima d_max se calcula según sigue:
d_max = dos veces la separación entre paredes x 0,3 mm/m
Ejemplo: Con una separación entre paredes de 5 m, la desviación máxima podrá ser d_máx = 2 × 5 m × 0, 3 mm/m = 3 mm. La difere cia entre las marcas podrá ascender por lo tanto como máximo a 3 mm.

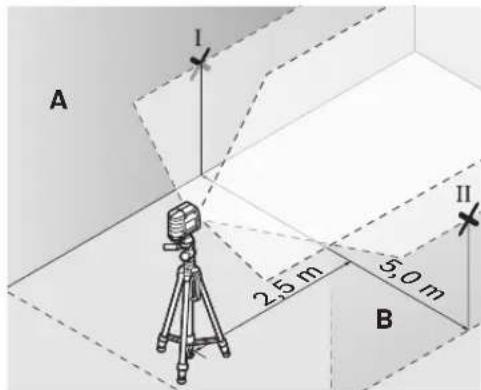

Comprobación de la exactitud de nivelación de la línea horizontal
Para la comprobación se requiere una superficie libre de aprox. 5 x 5 m.
- Coloque el aparato de medición en el centro entre ambas paredes A y B teniéndolo montado en el soporte o un trípode, o bien, depositándolo sobre un firme consistente y plano. Deje que el aparato de medición se autonivele.
- Con el aparato de medición situado a una separación de 2,5 m, marque en ambas paredes el centro del haz del láser (punto I en pared A y punto II en pared B).

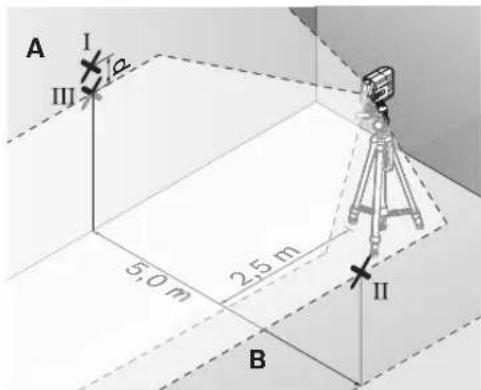

- Gire 180° el aparato de medición, colóquelo a una distancia de 5 m, y deje que se nivele.
- Varíe el nivel de altura del aparato de medición (con el trípode, o bien calzándolo) de manera que el centro del haz incida exactamente contra el punto 11 marcado previamente en la pared B.
36 | Español
- Marque en la pared A, en el centro de la línea láser, el punto III (más arriba o abajo, según el caso, pero coincidiendo con la posición vertical del punto I).
- La diferencia d entre ambos puntos I y III marcados sobre la pared A corresponde a la desviación real respecto a la horizontal del aparato de medición.
La desviación admisible máxima d_max se calcula según sigue:
d_max = dos veces la separación entre paredes x 0,3 mm/m
Ejemplo: Con una separación entre paredes de 5 m, la desviación máxima podrá ser
d_máx = 2 × 5 m × 0, 3 mm/m = 3 mm. La difere cia entre las marcas podrá ascender por lo tanto como máximo a 3 mm.

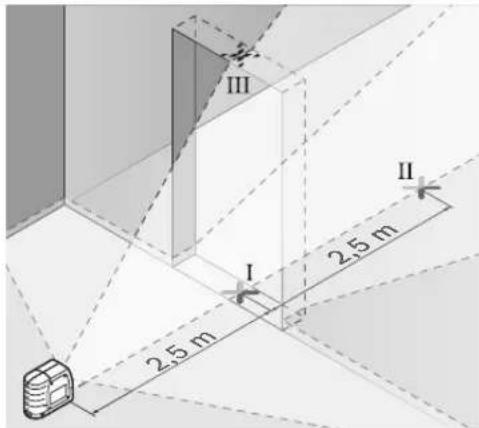

Comprobación de la exactitud de nivelación de la línea vertical
Para la comprobación se requiere el vano de una puerta, debiéndose disponer de un espacio mínimo antes y después del mismo de 2,5 m sobre un firme consistente.
- Coloque el aparato de medición sobre un plano firme y consistente (sin emplear un trípode) a una separación de 2,5 m respecto al vano de la puerta. Oriente las líneas láser hacia el vano de la puerta y deje que se nivele el aparato de medición.
- Marque el centro de la línea láser vertical en el vano de la puerta, sobre el suelo (punto I), a 5 m de distancia desde el otro lado del vano de la puerta (punto II), así como en su parte superior (punto III).

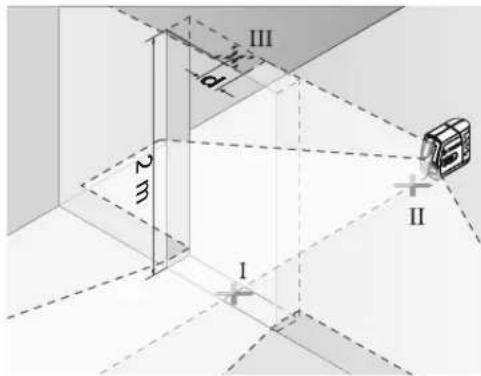

- Coloque el aparato de medición al otro lado del vano de la puerta, directamente detrás del punto II. Deje que se nivele el aparato de medición y alinee la línea láser vertical de manera que su centro coincida exactamente con los puntos I y II.
- La diferencia d entre el punto III y el centro de la línea láser en la parte superior del vano de la puerta corresponde a la desviación real respecto a la vertical del aparato de medición.
- Mida la altura del vano de la puerta.
La desviación admisible d_max se calcula de la manera siguiente:
d_máx = dos veces la altura del vano de la puerta x 0,3 mm/m
Ejemplo: Si la altura del vano de la puerta fuese de 2 m, la desviación máxima deberá ser d_max = 2 × 2 × 0, 3 mm/m = 1, 2 mm . La dife-rencia entre las marcas podrá ascender por lo tanto como máximo a 1,2 mm.
Instrucciones para la operación
Siempre utilice el centro del haz del láser para marcar un punto. El tamaño del haz del láser varía con la distancia.
Fijación al soporte
Para fijar el aparato de medición al soporte 8 enrosque el tornillo de sujeción 9 del soporte en la fijación para trípode de 1/4" 2 del aparato de medición. Para girar el aparato de medición sobre el soporte afloje ligeramente el tornillo 9.
El soporte 8 le permite fijar el aparato de medición de las siguientes maneras:
- Sujete el soporte 8 con la fijación para trípode de 1/4" 13 al trípode 18 o a un trípode fotográfico usual en el comercio. Para sujetarlo a un trípode de construcción de tipo comercial utilice la fijación para trípode de 5/8" 14.
- Sobre piezas de acero, el soporte 8 puede fijarse con el imán 12.
- En paredes de pladur o madera, el soporte 8 puede sujetarse con tornillos. Inserte tornillos de una longitud mínima de 50 mm por los orificios de sujeción 10 del soporte.
- A tubos o piezas similares, el soporte 8 puede fijarse con una correa de tipo comercial, que deberá pasarse por la guía 11.
Operación con trípode (accesorio especial)
Un trípode constituye una base de nivelación estable ajustable en altura. Encare la fijación para trípode 2 del aparato de medición con la rosca de 1/4" del trípode, y sujételo apretando el tornillo de fijación.
Aplicación de la placa de medición (accesorio especial) (ver figuras A-B)
Con la placa de medición 17 puede Ud. transferir la posición del rayo láser contra el suelo, o bien, el nivel de altura del láser sobre una pared.
Con el espacio existente en el punto de cero, más la escala, puede medirse la diferencia existente respecto a la altura deseada y transferirse así a otro punto. Ello hace innecesario el ajuste exacto del aparato de medición a la altura deseada.
La placa de medición 17 dispone de un recubrimiento reflectante que hace más perceptible el rayo láser a distancias más grandes o con sol intenso. La mayor intensidad luminosa solamente es apreciable mirando paralelamente a lo largo del rayo láser hacia la placa de medición.
Gafas para láser (accesorio especial)
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Ejemplos de aplicación (ver figuras C-E)
Ejemplos para la aplicación del aparato de medición los encontrará en las páginas ilustradas.
Mantenimiento y servicio
Mantenimiento y limpieza
Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto.
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medición.
En caso de una reparación, envíe el aparato en el estuche de protección 15.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente:
+34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje los aparatos de medición a la basura!
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles,
tras su transposición en ley nacional, deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico.
Accumuladores/pilas:
No arroje los acumuladores o pilas a la basura, ni al fuego, ni al agua. Los acumuladores y pilas, a ser posible estando descargados, deberán guardarse para que sean reciclados o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directiva 2006/66/CE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
Português | 39
