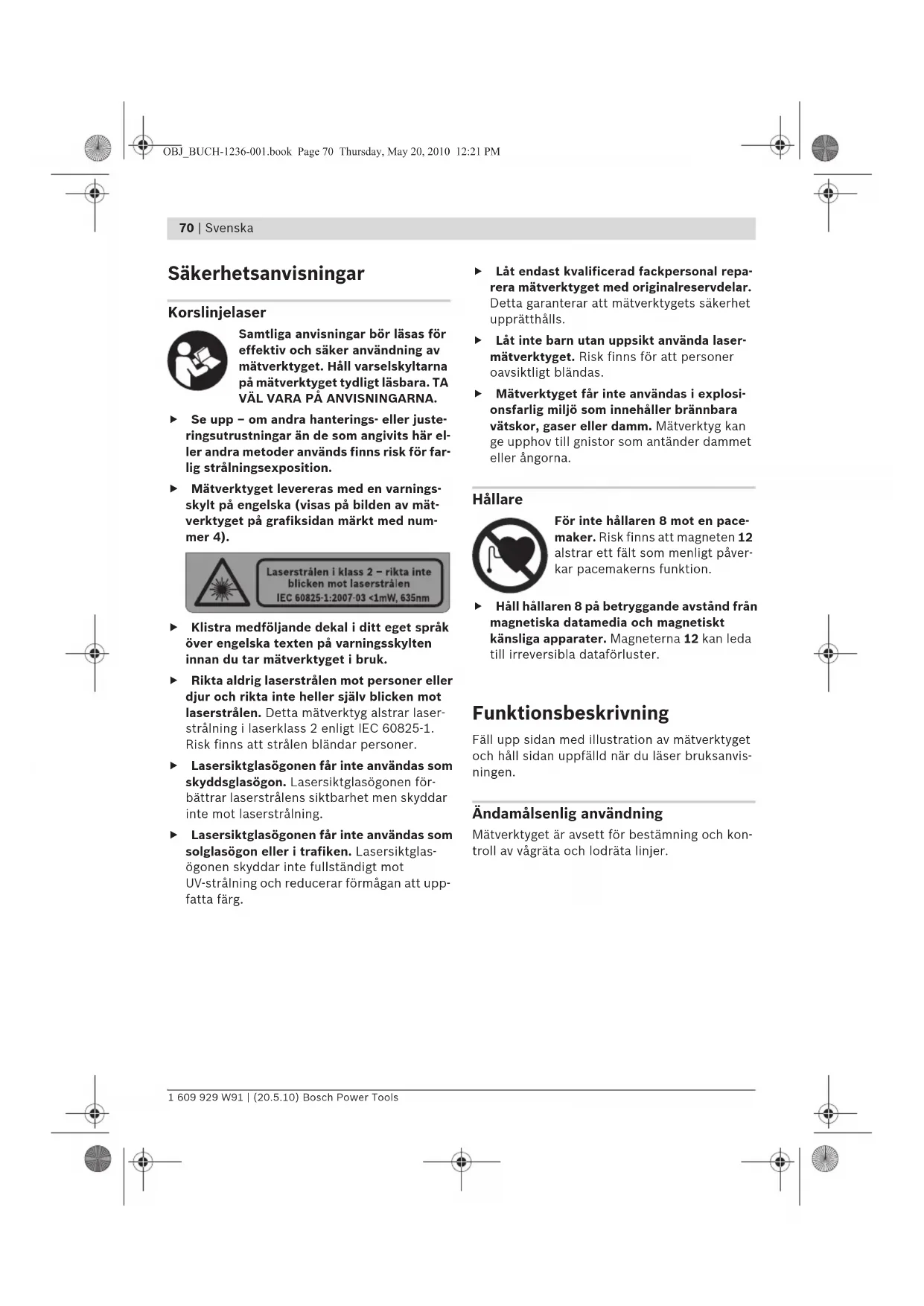

Säkerhetsanvisningar Korslinjelaser Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA VÄL VARA PÅ ANVISNINGARNA. f Se upp – om andra hanterings- eller juste- ringsutrustningar än de som angivits här el- ler andra metoder används finns risk för far- lig strålningsexposition. f Mätverktyget levereras med en varnings- skylt på engelska (visas på bilden av mät- verktyget på grafiksidan märkt med num- mer 4). f Klistra medföljande dekal i ditt eget språk över engelska texten på varningsskylten innan du tar mätverktyget i bruk. f Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Detta mätverktyg alstrar laser- strålning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen för- bättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglas- ögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att upp- fatta färg. f Låt endast kvalificerad fackpersonal repa- rera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls. f Låt inte barn utan uppsikt använda laser- mätverktyget. Risk finns för att personer oavsiktligt bländas. f Mätverktyget får inte användas i explosi- onsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna. Hållare För inte hållaren 8 mot en pace- maker. Risk finns att magneten 12 alstrar ett fält som menligt påver- kar pacemakerns funktion. f Håll hållaren 8 på betryggande avstånd från magnetiska datamedia och magnetiskt känsliga apparater. Magneterna 12 kan leda till irreversibla dataförluster. Funktionsbeskrivning Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Mätverktyget är avsett för bestämning och kon- troll av vågräta och lodräta linjer. OBJ_BUCH-1236-001.book Page 70 Thursday, May 20, 2010 12:21 PMSvenska | 71 Bosch Power Tools 1 609 929 W91 | (20.5.10) Tekniska data Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av mätverktyget på grafiksidan. 1 Utloppsöppning för laserstrålning 2 Stativfäste 1/4" 3 Strömställare Till/Från 4 Laservarningsskylt 5 Serienummer 6 Spärr på batterifackets lock 7 Batterifackets lock 8 Hållare 9 Låsskruv för hållaren 10 Hållarens skruvhål 11 Remgejd 12 Magneter 13 Stativgängfäste 1/4" på hållaren 14 Stativgängfäste 5/8" på hållaren 15 Skyddsfodral 16 Lasersiktglasögon* 17 Mätplatta med fot* 18 Stativ*

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Korslinjelaser GLL 2 Professional Produktnummer 3 601 K63 700 Arbetsområde minst

Stativfäste – Korslinjelaser – Hållare 1/4" 1/4"; 5/8" Batterier 3x1,5V LR06(AA) Batterikapacitet ca 15 h Automatisk frånkoppling efter ca 30 min Vikt enligt EPTA-Procedure 01/2003 0,25 kg Mått 80 x 42 x 96 mm Kapslingsklass IP 5X (dammskyddad)

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solbelysning).

Kontrollera mätverktygets produktnummer som finns på typskylten, handelsbeteckningarna för enskilda mätverktyg kan variera. Seriennumret 5 på typskylten identiferar mätverktyget entydigt. OBJ_BUCH-1236-001.book Page 71 Thursday, May 20, 2010 12:21 PM72 | Svenska 1 609 929 W91 | (20.5.10) Bosch Power Tools Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-man- gan-batterier. För att öppna batterfackets lock 7 tryck spärren 6 i pilens riktning och ta bort batterifackets lock. Sätt in medföljande batterier. Kontrollera kor- rekt polning enligt markering på batterifackets insida. När batterierna blir svaga, blinkar laserlinjerna vid påkopplat mätverktyg för ca 5 s i snabb takt. Alla batterier ska bytas samtidigt. Använd en- dast batterier av samma fabrikat och med sam- ma kapacitet. f Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring. Drift Driftstart f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema tem- peraturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets pre- cision påverkas menligt. f Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se ”Nivelleringsnog- grannhet”). f Koppla från mätverktyget före transport. Vid frånkoppling låses pendelenheten, efter- som risk finns att den i annat fall skadas vid kraftiga rörelser. In- och urkoppling För inkoppling av mätverktyget skjut strömstäl- laren 3 till läget ”On”. Mätverktyget sänder ge- nast efter inkoppling två laserstrålar ur utlopps- öppningen 1. f Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laser- strålen även om du står på längre avstånd. För urkoppling av mätverktyget skjut strömstäl- laren Till/Från 3 till läget ”Off”. Vid frånkoppling låses pendelenheten. f Lämna inte påkopplat mätverktyg utan upp- sikt, stäng alltid av mätverktyget efter av- slutat arbete. Risk finns att andra personer bländas av laserstrålen. Mätverktyget kopplar automatiskt från efter 30 minuters användning. Användning med nivelleringsautomatik Ställ upp mätverktyget på en vågrät, stadig yta el- ler spänn fast det på hållaren 8 eller stativet 18. Efter inkoppling kompenserar nivelleringsauto- matiken automatiskt ojämnheter inom självni- velleringsområdet på ± 4°. Nivelleringen är av- slutad när laserlinjerna inte längre rör på sig. Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avvi- ker mer än 4° från horisontalplanet blinkar laserlinjerna i långsam takt. Ställ i detta fall mätverktyget vågrätt och vänta medan självni- velleringen utförs. Så fort mätverktyget ligger inom självnivelleringsområdet på ±4° lyser laserlinjerna åter kontinuerligt. Vid vibrationer och lägesförändringar under an- vändning nivelleras mätverktyget åter automa- tiskt. Kontrollera efter en ny nivellering laser- strålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning. Nivelleringsnoggrannhet Noggrannhetsinverkan Det största inflytandet utövar omgivningstempe- raturen. Speciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen. Eftersom temperaturskiktningen är störst i närhe- ten av golvet ska mätverktyget helst monteras på ett stativ och ställas upp i centrum på arbetsytan. OBJ_BUCH-1236-001.book Page 72 Thursday, May 20, 2010 12:21 PMSvenska | 73 Bosch Power Tools 1 609 929 W91 | (20.5.10) Förutom yttre påverkan kan även verktygsspeci- fika inflytanden (som t.ex. fall eller häftiga stö- tar) leda till avvikelser. Kontrollera därför mät- verktygets noggrannhet innan arbetet påbörjas. Kontrollera först den vågräta laserlinjens nog- grannhet beträffande höjd och nivellering och sedan den lodräta laserlinjens nivelleringsnog- grannhet. Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service. Kontroll av den vågräta linjens höjdnoggrannhet För kontroll behövs en fri mätsträcka på 5 m på stadigt underlag mellan två väggar A och B. – Montera mätverktyget nära väggen A på ett fäste resp. stativ eller ställ upp det på en sta- dig och plan yta. Koppla på mätverktyget. – Rikta lasern mot den närbelägna väggen A och låt mätverktyget nivelleras. Sätt ett mär- ke i mitten på den punkt där laserlinjerna kor- sar varandra på väggen (punkt I). – Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserlinjernas korsningspunkt på motsatta väggen B (punkt II). – Placera mätverktyget – utan att vrida det – nära väggen B, koppla på och låt verktyget ni- velleras. – Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjernas korsningspunkt står exakt mot tidigare märkt punkt II på väggen B. – Vrid nu mätverktyget 180°, utan att ändra höj- den. Rikta lasern mot väggen A så att laserlin- jen förlöper genom den märkta punkten I. Låt mätverktyget nivelleras och märk ut laserlin- jernas korsningspunkt på väggen A (punkt III). – Differensen d mellan de båda punkterna I och III på väggen A anger mätverktygets fak- tiska höjdavvikelse. Den högsta tillåtna avvikelsen d max beräknas så här:

max = dubbelt avstånd mellan väggarna gånger 0,3 mm/m Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal avvikelse

max uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna får sålunda ligga högst 3 mm från varandra.

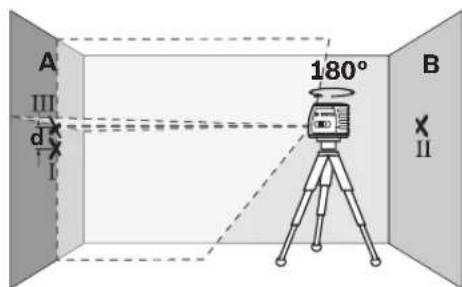

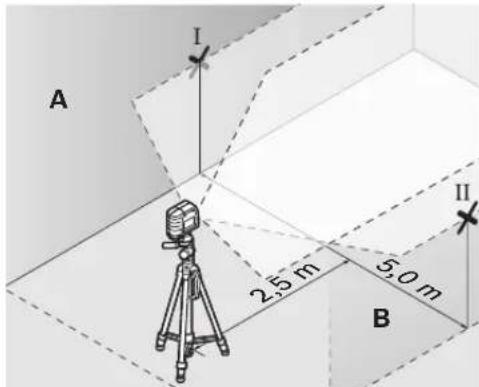

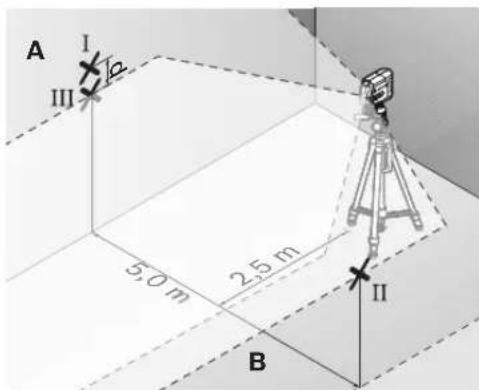

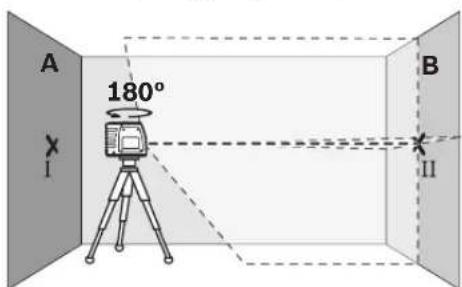

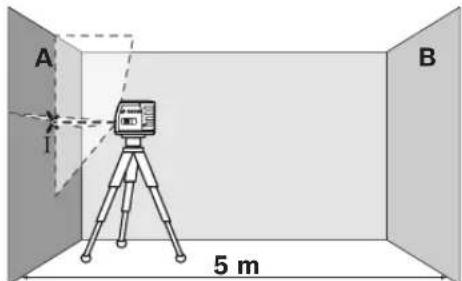

OBJ_BUCH-1236-001.book Page 73 Thursday, May 20, 2010 12:21 PM74 | Svenska 1 609 929 W91 | (20.5.10) Bosch Power Tools Kontroll av den vågräta linjens nivelleringsnog- grannhet För kontroll behövs en fri yta på ca 5 x 5 m. – Montera mätverktyget mitt emellan väggarna A och B på ett fäste resp. stativ eller ställ upp det på en stadig och plan yta. Låt mätverkty- get nivelleras. – Sätt ett märke på ett avstånd om 2,5 m från mätverktyget på båda väggarna i mitten på la- serlinjen (punkt I på vägg A och punkt II på vägg B). – Vrid nu mätverktyget 180° på ett avstånd om 5 m och låt det nivelleras. – Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjens centrum står exakt mot tidi- gare märkt punkt II på väggen B. – Märk på väggen A laserlinjens centrum med en punkt III (lodrätt över eller under punkten I). – Differensen d mellan de båda punkterna I och III på väggen A anger mätverktygets fak- tiska avvikelse från horisontalplanet. Den högsta tillåtna avvikelsen d max beräknas så här:

max = dubbelt avstånd mellan väggarna gånger 0,3 mm/m Exempel: Vid ett avstånd mellan väggarna på 5 m får maximal avvikelse

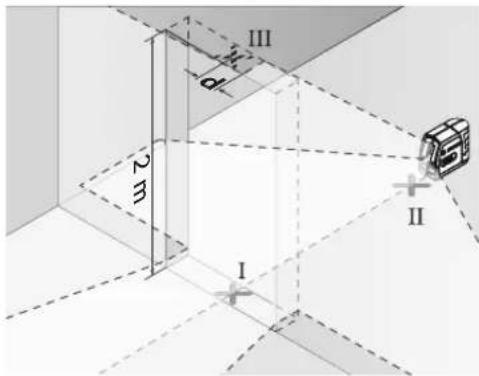

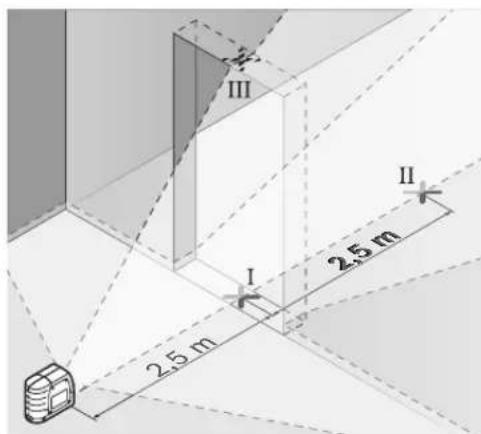

max uppgå till = 2 x 5 m x 0,3 mm/m = 3 mm. Märkningarna får sålunda ligga högst 3 mm från varandra. Kontroll av den lodräta linjens nivelleringsnog- grannhet För kontroll behövs en dörröppning (på stadigt underlag) som på båda sidorna har ett fritt ut- rymme på minst 2,5 m. – Ställ upp mätverktyget på 2,5 m avstånd från dörröppningen på en plan, stabil yta (inte på stativ). Rikta laserlinjerna mot dörröppning- en och låt mätverktyget nivelleras. – Sätt ett märke i mitten på den lodräta laser- linjen nertill i dörröppningen (punkt I), på ett avstånd om 5 m på dörröppningens andra si- da (punkt II) samt på dörröppningens övre kant (punkt III). 2,5 m 5,0 m

2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m OBJ_BUCH-1236-001.book Page 74 Thursday, May 20, 2010 12:21 PMSvenska | 75 Bosch Power Tools 1 609 929 W91 | (20.5.10) – Ställ upp mätverktyget på andra sidan om dörröppningen direkt bakom punkten II. Låt mätverktyget nivelleras och rikta in den lod- räta laserlinjen så att dess centrum går exakt genom punkterna I och II. – Differensen d mellan punkten III och laserlin- jens centrum vid dörröppningens övre kant anger mätverktygets faktiska avvikelse från lodlinjen. – Mät dörröppningens höjd. Den högsta tillåtna avvikelsen d max beräknas så här:

max = dörröppningens dubbla höjd gånger 0,3 mm/m Exempel: Vid en dörröppningshöjd på 2 m får maximal avvikelse

max uppgå till = 2 x 2 m x 0,3 mm/m = 1,2 mm. Märkningarna får sålunda ligga högst 1,2 mm från varandra. Arbetsanvisningar f Använd alltid laserlinjens centrum för märk- ning. Laserpunktens bredd förändras i rela- tion till avståndet. Infästning med hållare För infästning av mätverktyget på hållaren 8 vrid fast hållarens låsskruv 9 i 1/4"-stativgängfästet 2 på mätverktyget. För vridning av mätverktyget på hållaren lossa lätt skruven 9. Med hjälp av hållaren 8 kan mätverktyget fästas på följande sätt: – Montera hållaren 8 i 1/4"-stativgängfästet 13 på stativet 18 eller ett gängse kamerastativ. För infästning på ett gängse byggstativ an- vänd 5/8"-stativgängfästet 14. – På stål kan hållaren 8 fästas med magneterna

– På inrednings- och träväggar kan hållaren 8 fästas med skruvar. Stick in skruvar med en längd om minst 50 mm genom hållarens skruvhål 10. – På rör eller liknande föremål kan hållaren 8 fästas med en gängse rem som dras genom remgejden 11. Användning med stativ (tillbehör) Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Sätt upp mätverktyget med stativ- gängfästet 2 på stativets 1/4"-gänga och dra fast stativets låsskruv. Användning med mätplatta (tillbehör) (se bilder A–B) Med hjälp av mätplattan 17 kan lasermarkering- en projiceras mot golvet resp laserhöjden mot väggen. Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras. Mätplattan 17 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avstånd eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan. Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivnings- ljuset. Härvid verkar laserns röda ljus klarare. f Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen för- bättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. f Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglas- ögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att upp- fatta färg.

2 m OBJ_BUCH-1236-001.book Page 75 Thursday, May 20, 2010 12:21 PM76 | Svenska 1 609 929 W91 | (20.5.10) Bosch Power Tools Användningsexempel (se bilder C–E) Exempel på olika möjligheter att använda mät- verktyget finns på bildsidorna. Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i det skyddsfodral som medlevererats. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring la- serns utloppsöppning och se till ludd avlägsnas. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör repara- tionen utföras av en auktoriserad serviceverk- stad för Bosch elverktyg. Ta inte isär mätverkty- get på egen hand. Var vänlig ange vid förfrågningar och reservdels- beställningar produktnummer som består av 10 siffror och som finns på mätverktygets typ- skylt. För reparation ska mätverktyget skickas in i skyddsfodralet 15. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Mätverktyg, tillbehör och förpackning ska om- händertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte mätverktyg i hushålls- avfall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Förbrukade batterier får inte slängas i hushållsav- fall och inte heller i eld eller vatten. Batterierna ska helst vara urladdade när de samlas för åter- vinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 2006/66/EG omhändertas för återvin- ning. Ändringar förbehålles. OBJ_BUCH-1236-001.book Page 76 Thursday, May 20, 2010 12:21 PMNorsk | 77 Bosch Power Tools 1 609 929 W91 | (20.5.10)
