NÁVOD K OBSLUZE GLL 3 X Professional BOSCH
csPůvodní návod k použivání
Bezpečnostní upozornění
Laser křížových přímek
Čtěte a respektujte veškeré pokyny, aby se s měřícím přístrojem pracovalo bezpečně a spolehlivě. Nikdy nezpůsobte varovné štítky na měřícím přístroji nerozpoznatelné. TYTO POKYNY DOBŘE USCHOVEJTE.
Pozor – pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.
▶ Měřící přístroj se dodává s varovným štítkem v angličtině (v zobrazení měřícího přístroje na grafické straně označený číslem 4).
Laserové záření třídy 2 nedívejte se do paprsku IEC 60825-1:2007-03 <1mW, 635nm
- Pred prvním uvedením do provozu přelepte anglický varovný štítek dodávanou samolepkou ve Vašem národním jazyce.
Nikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se do paprsku laseru nedívejte. Tento měřící přístroj vytváří laserové záření třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.
▶ Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.
Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními dily. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
Nenechte děti používat laserový měřicí přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.
Držák
Nedávejte držák 8 do blízkosti kardiostimulátorů. Díky magnetům 12 se vytváří pole, jež může omezovat funkci kardiostimulátorů.
Udržujte držák 8 daleko od magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů 12 může dojít k nevratným ztrátám dat.
Funkční popis
Otočte vyklápěcí stranu se zobrazením měřicího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.
Určující použití
Měřicí přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar.
Česky | 115
Technická data
| Laser křížových přímek GLL 2 | |
| Professional | |
| Objednací číslo | 3 601 K63 700 |
| Pracovní dosah minimálně1) | 10 m |
| Přesnost nivelace | ± 0,3 mm/m |
| Rozsah samonivelace typicky | ± 4° |
| Doba nivelace typicky | <4 s |
| Provozní teplota | -10 °C ... +50 °C |
| Skladovací teplota | -20 °C ... +70 °C |
| Relativní vlhkost vzduchu max. | 90 % |
| Třída laseru | 2 |
| Typ laseru | 635 nm, <1 mW |
| C_6 | 1 |
| Otvor stativu | |
| – Laser křížových přímek | 1/4" |
| – Držák | 1/4"; 5/8" |
| Baterie | 3 x 1 , 5 V L R 0 6 ( A A ) |
| Provozní doba ca. | 15 h |
| Vypinací automatika po ca. | 30 min |
| Hmotnost podle EPTA-Procedure 01/2003 | 0,25 kg |
| Rozměry | 80 x 42 x 96 mm |
| Stupeň krytí | IP 5X (prachotěsný) |
1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.
Dbejte prosím objednacího čísla na typovém štítku Vašeho měřicího přístroje, obchodní označení jednotlivých měřicích přístrojů se může měnit.
K jednoznačné identifikaci Vašeho měříciho přístroje slouži sériové číslo 5 na typovém štítku.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje na obrázkové straně.
1 Výstupní otvor laserového paprsku
2 Otvor pro stativ 1/4"
3 Spínač
4 Varovný štítek laseru
5 Sériové číslo
6 Aretace krytu prihrádky pro baterie
7 Kryt prihrádky baterie
8 Držák
9 Zajišťovací šroub držáku
10 Šroubové otvory držáku
11 Vedení popruhu
12 Magnety
13 Otvor pro stativ 1/4" na držáku
14 Otvor pro stativ 5/8" na držáku
15 Ochranná taška
16 Brýle pro práci s laserem*
17 Měřící deska s patkou*
18 Stativ*
* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.
116 | Česky
Montáž
Nasazení/výměna baterií
Pro provoz měřícího přístroje je doporučeno používaní alkalicko-manganových baterií.
K otevření krytu přihrádky baterie 7 stlačte aretaci 6 ve směru šipky a kryt přihrádky baterie odejměte. Vsadťe dodávané baterie. Dbejte přitom na správné pólování podle zobrazení na vnitřní straně přihrádky pro baterie.
Jsou-li baterie slabé, pak při zapnutém měřicím přístroji laserové přímky asi na 5 s zablikají v rychlém taktu.
Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.
Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít.
Provoz
Uvedení do provozu
▶ Chraňte měřící přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena presnost přístroje.
Zabraňte prudkým nárazům nebo pádům měřícího přístroje. Po silných vnějších vli- vech na měřící přístroj by se měla před další prací vždy provést kontrola přesnosti (viz „Přesnost nivelace“).
▶ Pokud měříci přístroj přepravujete, vypněte jej. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.
Zapnutí - vypnutí
Pro zapnutí měřícího přístroje posuňte spínač 3 do polohy „On“. Měřící přístroj vyšle okamžitě po zapnutí z výstupního otvoru 1 dvě laserové přímky.
Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti.
Pro vypnutí měřícího přístroje posuňte spínač 3 do polohy „Off“. Při vypnutí se kyvná jednotka zajistí.
Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby. Měřící přístroj se po 30 min. doby provozu automaticky vypne.
Práce s nivelační automatikou
Postavte měřící přístroj na vodorovný, pevný podklad, upevněte jej na držák 8 nebo na stativ 18. Po zapnutí nivelační automatika automaticky vyrovná nerovnosti uvnitř rozsahu samonivelace ±4°. Nivelace je ukončena, jakmile se už laserové přímky nepohybují.
Není-li automatická nivelace možná, např. proto, že se plocha stanoviště měřícího přístroje odchyluje více než 4° od horizontály, blikají laserové přímky v pomalém taktu. V tom případě postavte měřicí přístroj vodorovně a vyčkejte samonivelace. Jakmile se měřicí přístroj nachází uvnitř rozsahu samonivelace ±4°, svítí laserové paprsky zase trvale.
Při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje. Po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabránilo chybám.
Přesnost nivelace
Vlivy na presnost
Největším vlivem působí teplota okolí. Zvláště od podlahy nahoru probíhající teplotní rozdíly mohou paprsek laseru odchýlit.
Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli byste měřící přístroj namontovat podle možnosti na běžný stativ a postavit jej do středu pracovní plochy.
Česky | 117
Vedle vnějších vlivů mohou vést k odchylkám i přístrojem specifikované vlivy (jako např. pády nebo prudké nárazy). Zkontrolujte proto před každým začátkem práce přesnost měřicího přístroje.
Zkontrolujte pokaždé nejprve výškovou přesnost a též přesnost nivelace vodorovné přímky laseru, poté přesnost nivelace svislé přímky laseru.
Pokud by měřící přístroj při jedné z kontrol překročil maximální odchylku, pak jej nechte v servisu Bosch opravit.
Kontrola výškové přesnosti vodorovné přímky
Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na pevném základu mezi dvěma stěnami A a B.
– Měřící přístroj namontujte poblíž stěny A na držák příp. na stativ nebo jej postavte na pevný, rovný podklad. Měřící přístroj zapněte.
– Nasměrujte laser na blízkou stěnu A a nechte měřící přístroj znivelovat. Označte střed bodu, na němž se přímky laseru na stěně kříží (bod I).
- Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B, zapněte jej a nechte znivelovat.
- Vyrovnejte měřící přístroj výškově tak (s pomocí stativu nebo případně podložením), aby bod křížení přímek laseru přesně zasáhl předtím označený bod 11 na stěně B.


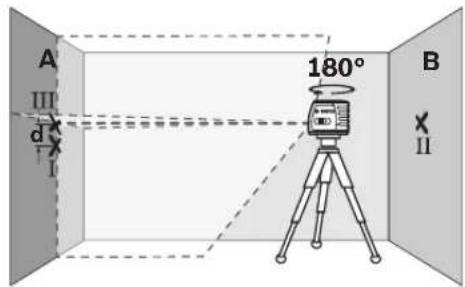

A III d I 180° B II- Otočte měřící přístroj o 180° bez změny výšky. Nasměrujte jej na stěnu A tak, aby svislá přímka laseru běžela skrz již označený bod I. Nechte měřící přístroj znivelovat a označte bod křižení přímek laseru na stěně A (bod III).
- Rozdíl d obou označených bodů I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.
Maximální dovolenou odchylku d_max vypočítáte následovně:
d_max = dvojnásobná vzdálenost stěn x 0,3 mm/m Příklad: při vzdálenosti stěn 5 m smí činit maxi- mální odchylka
d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Značky smějí tedy ležet nejvýše 3 mm od sebe.

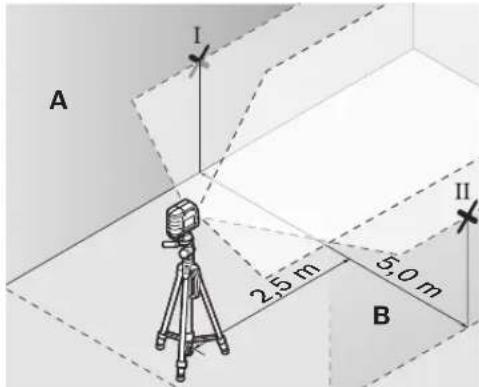

Pro kontrolu potřebujete volnou plochu ca. 5 x 5 m.
– Namontujte měřicí přístroj doprostřed mezi stěny A a B na držák resp. na stativ nebo jej postavte na pevný, rovný podklad. Nechte měřicí přístroj znivelovat.
– Označte ve vzdálenosti 2,5 m od měřícího přístroje na obou stěnách střed přímky laseru (bod I na stěně A a bod II na stěně B).

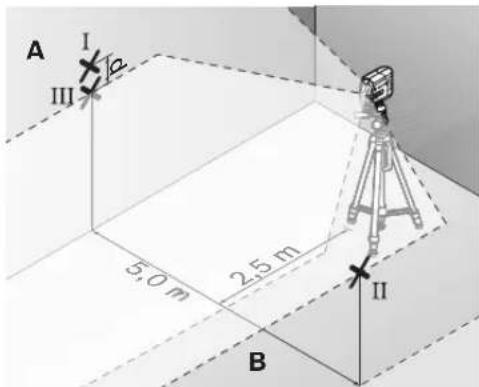

- Postavte měřící přístroj otočený o 180° ve vzdálenosti 5 m a nechte jej znivelovat.
– Výrovnejte měřící přístroj výškově tak (s pomocí stativu nebo případně podložením), aby bod střed přímky laseru přesně zasáhl předtím označený bod II na stěně B.
– Označte na stěně A střed přímky laseru jako bod III (svisle nad příp. pod bodem 1).
- Rozdíl d obou označených bodů I a III na stěně A udává skutečnou odchylku měřícího přístroje od vodorovné roviny.
Maximální dovolenou odchylku d_max vypočítáte následovně:
d_max = dvojnásobná vzdálenost stěn x 0,3 mm/m
Příklad: při vzdálenosti stěn 5 m smí činit maxi-
mální odchylka
d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Značky smějí tedy ležet nejvýše 3 mm od sebe.

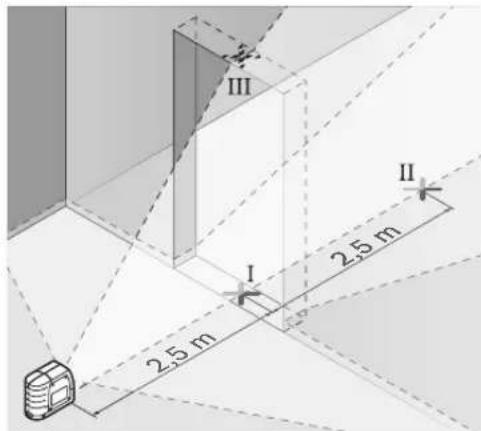

Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném základu) na každé straně dveří nejméně 2,5 m mista.
- Postavte měřicí přístroj ve vzdálenosti 2,5 m od otvoru dveří na pevný, rovný podklad (nikoli na stativ). Nasměrujte laserové přímky na otvor dveří a nechte měřicí přístroj znivelovat.
- Označte střed svislé přímky laseru na podlaze otvoru dveří (bod I), ve vzdálenosti 5 m na druhé straně otvoru dveří (bod II) a též na horním okraji otvoru dveří (bod III).
Česky | 119

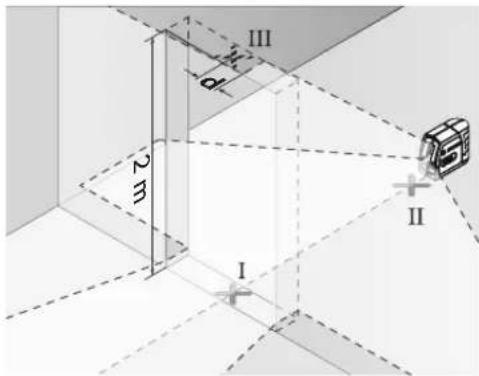

– Položte měřící přístroj na druhé straně otvoru dveří přimo za bod II. Nechte měřící přístroj znivelovat a vyrovnejte svislou přímku laseru tak, aby její střed procházel presně body I a II.
- Rozdíl d mezi bodem III a středem přímky laseru na horním okraji otvoru dveří udává skutečnou odchylku měřicího přístroje od svislé roviny.
- Změřte výšku otvoru dveří.
Maximální dovolenou odchylku d_max vypočítáte následovně:
d_max = dvojnásobná výška otvoru dveří x 0,3 mm/m
Příklad: při výšce otvoru dveří 2 m smí činit maximální odchylka d_=2×2×0,3mm/m=1,2mm.Znač smějí tedy ležet nejvýše 1,2 mm od sebe.
Pracovní pokyny
K označení používejte pouze střed přímky laseru. Šířka laserové přímky se mění se vzdáleností.
Upevnění pomocí držáku
Pro upevnění měřícího přístroje na držák 8 pevně přišroubujte zajišťovací šroub 9 držáku do otvoru 1/4" pro stativ 2 na měřícím přístroji. Pro otočení měřícího přístroje na držáku šroub 9 lehce povolte.
S pomocí držáku 8 máte následující možnosti upevnění měřícího přístroje:
- Namontujte držák 8 otvorem 1/4" pro stativ 13 na stativ 18 nebo na v obchodě běžný fotostativ. Pro upevnění na běžném stavebním stativu použijte otvor 5/8" pro stativ 14.
- Na ocelových dílech lze držák 8 upevnit pomocí magnetů 12.
- Na za sucha zděných nebo dřevěných stěnách lze držák 8 přišroubovat pomocí vrutů. K tomu prostrčte vruty minimální délky 50 mm šroubovými otvory 10 držáku.
- Na trubkách či obdobných tvarech lze držák 8 upevnit pomocí běžného popruhu, který se protáhne vedením popruhu 11.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřící základ. Měřící přístroj nasadťte otvorem pro stativ 2 na závit 1/4" stativu a pevně jej pomocí stavěcího šroubu stativu přišroubujte.
Práce s měřicí deskou (příslušenství) (viz obrázky A–B)
S pomocí měřící desky 17 můžete prěnést označení laseru na podlahu příp. výšku laseru na stěnu.
Pomocí nulového pole a stupnice můžete změřit přesazení k požadované výšce a na jiném místě je opět nanést. Tím odpadá přesné nastavení měřícího přístroje na prénášenou výšku.
Měřící deska 17 má reflexní vrstvu, která zlepšuje viditelnost laserového paprsku ve velké vzdálenosti ev. za silného slunečního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se díváte na měřící desku rovnoběžně s paprskem laseru.
120 | Česky
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.
Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.
Příklady práce (viz obrázky C–E)
Příklady možností použití měřícího přístroje naleznete na grafických stranách.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Uskladňujte a převážejte měřicí přístroj pouze v dodávané ochranné tašce.
Udržujte měřící přístroj vždy čistý.
Měřící přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepouživejte žádné čistící prostředky a roz-pouštědla.
Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.
Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího přístroje.
V případě opravy zašlete měřící přístroj v ochranné tašce 15.
Zpracování odpadů
Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoško-zujícímu životní prostředí.
Pouze pro země EU:
Nevyhazujte měřicí přístroje do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a
jejím prosazení v národních zákonech musí být neupotřebitelné měřící přístroje rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Akumulátory/baterie neodhazujte do domovního odpadu, do ohně nebo do vody. Akumulátory/baterie mají být, pokud možno vybité, shromaždovány, recyklovány nebo zlikvidovány způsobem nepoškozujícím životní prostředí.
Pouze pro země EU:
Podle směrnice 2006/66/ES musí být vadné nebo vypotřebované akumulátory/baterie recyklovány.
Změny vyhrazeny.
