Kryžminių linijų lazerinis nivelyras

Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spindulia-vimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 4).

2 klasės lazerinė spinduliuotė nežiūrėkite i spindulį IEC 60825-1:2007-03 <1mW, 635nm

Prieš pradėdami prietaisą naudoti pirmą kartą ant angliško įspėjamojo ženklo užklijuokite kartu su prietaisu tiekiamą lipduką Jūsų šalies kalba.
Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spin- dulį. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.
▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Laikiklis

Nelaikykite laikiklio 8 arti širdies stimuliatorių. Magnetai 12 sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui.

▶ Laikiklj 8 laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl magnetų 12 poveikio duomenys gali negrįžtamai dingti.

Funkciju aprašymas

Atverskite išlankstomaji lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukcija, palikite ši lapą atverstą.

Prietaiso paskirtis

Prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.

Lietuviškai | 205

Techniniai duomenys

Kryžminių linijų lazerinis nivelyras GLL 2
	Professional
Gaminio numeris	3 601 K63 700
Mažiausias veikimo nuotolis1)	10 m
Niveliavimo tikslumas	± 0,3 mm/m
Savaiminio išsilyginimo diapazonas tipiniu atveju	± 4°
Horizonto suradimo laikas tipiniu atveju	<4 s
Darbinė temperatūra	-10 °C ... +50 °C
Sandėliavimo temperatūra	-20 °C ... +70 °C
Maks. santykinis oro drėgnumas	90 %
Lazerio klasė	2
Lazerio tipas	635 nm, <1 mW
C_6	1
Sriegis prietaisui prie stovo tvirtinti-Kryžminių linijų lazerinis nivelyras-Laikiklis	1/4"1/4"; 5/8"
Baterijos	3 x 1 , 5 V L R 0 6 ( A A )
Veikimo laikas apie	15 val.
Automatinis išsijungimas po maždaug	30 min
Svoris pagal „EPTA-Procedure 01/2003“	0,25 kg
Matmenys	80 x 42 x 96 mm
Apsaugos tipas	IP 5X (apsauga nuo dulkių)

1) Veikimo nuotolis gali sumažeti dėl nepalankių aplinkos sąlygų (pvz., tiesioginių saulės spindulių poveikio).
Atkreipkite dèmesi j jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.
Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 5, kad jj galima būtų vienareikšmiškai identifikuoti.

Pavaizduoti prietaiso elementai

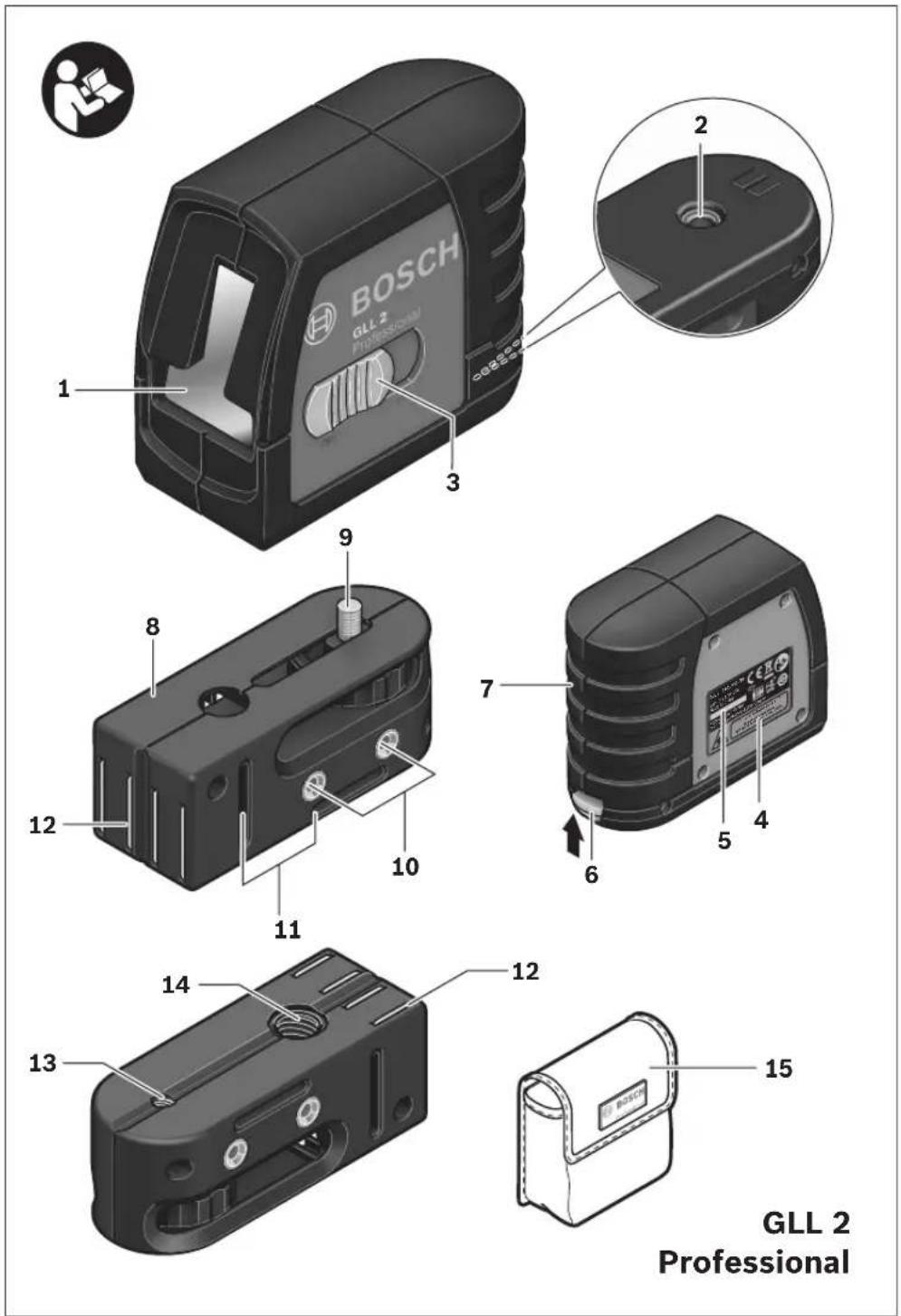

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

1 Lazerio spindulio išėjimo anga
2 Sriegis prietaisui prie stovo tvirtinti 1/4"
3 ljungimo-išjungimo jungiklis
4 Įspėjamasis lazerio spindulio ženklas
5 Serijos numeris
6 Baterijų skyriaus dangtelio fiksatorius
7 Bateriju skyriaus dangtelis
8 Laikiklis

9 Laikiklio tvirtinimo varžtas
10 Kiaurymės laikiklio varžtams
11 lšėma diržui
12 Magnetai
13 Laikiklio jungtis tvirtinti prie stovo 1/4"
14 Laikiklio jungtis tvirtinti prie stovo 5/8"
15 Apsauginis krepšys
16 Lazerio matymo akiniai*
17 Matavimo lentelė su kojele*
18 Stovas*
* Pavaizduota ar aprašyta papildoma iranga i standartinį komplektą nejeina.

206 | Lietuviškai

Montavimas

Bateriju idėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarmi-nėmis mangano baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 7, paspauskite fiksatorių 6 rodyklės kryptimi ir nuimkite baterijų skyriaus dangtelį. Jdėkite kartu su prietaisu tiekiamas baterijas. Jdėdami baterijas atkreipkite dėmesį i baterijų skyriaus viduje nurodytus baterijų polius.

Nusilpus baterijoms, lazerio linijos prietaisui veikiant apie 5 s greitai mirksi.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei ilga laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas

Parengimas naudoti

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio.
▶ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.
Su prietaisu reikia elgtis atsargiai ir saugoti jj nuo stiprių smūgių bei kritimo. Jei prietaisas buvo sutrenktas ar patyrė kitokį išorinį stiprų poveikį, prieš pradėdami su juo dirbti visada patikrinkite jo tikslumą (žiūr. skyrių „Niveliavimo tikslumas“).
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nės prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norėdami matavimo prietaisą jjungti, jungimo- išjungimo jungiklį 3 pastumkite į padėti „On“. Matavimo prietaisą jjungus, per spindulio išėjimo angą 1 iškart išeina dvi lazerio linijos.

▶ Nenukreipkite lazerio spindulio j kitus asmenis ar gyvūnus ir nežiūrėkite j lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Norėdami matavimo prietaisą išjungti, jjungimo- išjungimo jungiklj 3 pastumkite j padėtį „Off“. Prietaisą išjungus švytavimo mazgas užblokuojamas.

Nepalikite jjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Po 30 min veikimo matavimo prietaisas automatiškai išsijungia.

Automatinis niveliavimas

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant laikiklio 8 arba stovo 18.

Prietaisą jjungus, automatinio niveliavimo įtaisas automatiškai išlygina nelygumus savaiminio susiniveliavimo diapazone ±4°. Niveliavimas baigiamas, kai lazerio linijos nustoja judėti.

Jei automatinio niveliavimo atlikti nejmanoma, pvz., jei plokštumos, ant kurios yra pastatytas matavimo prietaisas, nuokrypa nuo horizontalės yra didesnė kaip 4°, lazerio linijos mirksi greitai. Tokiu atveju pastatykite matavimo prietaisą horizontaliai ir palaukite, kol jis savaime susiniveliuos. Kai tik matavimo prietaisas grįžta į ±4° savaiminio susiniveliavimo diapazoną, lazerio linijos vėl dega nuolat.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.

Niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės j viršų: jie gali nukreipti lazerio spindulį.

Kadangi temperatūros sluoksniai arti žemės yra ypač ryškūs, matavimo prietaisą, jei yra galimybė, reikia pritvirtinti ant standartinio stovo ir jį pastatyti darbinio ploto viduryje.

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata- vimo prietaiso tikslumą.

Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio linijos aukščio ir niveliavimo tikslumą, o po to – vertikalios lazerio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės į Bosch įrankių remonto dirbtuves.

Horizontalios linijos aukščio tikslumo patikrinimas

Norint atlikti patikrinima, Jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

- Pritvirtinkite matavimo prietaisą arti sienos A ant laikiklio ar stovo arba pastatykite ant tvirto, lygaus pagrindo. Matavimo prietaisą ijunkite.

A B 5 m

- Nukreipkite lazerj i arti esančia sieną A ir leiskite matavimo prietaisui susiniveliuoti. Pažymėkite taško, kuriame ant sienos susikerta lazerio linijos, vidurį (taškas I).

A 180° I B II

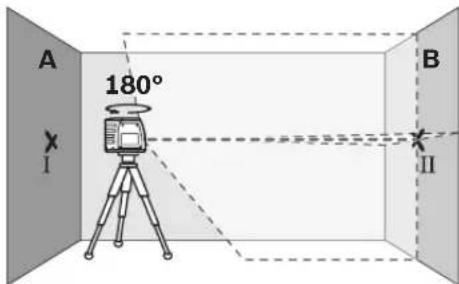

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).

- Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susiniveliuoti.

A I B II

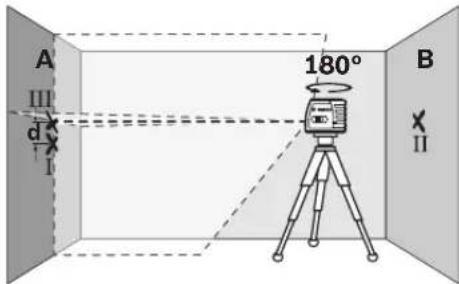

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padė-dami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

A III d I 180° B II

- Pasukite matavimo prietaisą 180° kampu, nekeisdami aukščio. Nukreipkite jj j sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).

- Skirtumas d ant sienos A pažymėtų abiejų taškų I ir III rodo faktinę matavimo prietaiso aukščio nuokrypą.

208 | Lietuviškai

Didžiausią leistiną nuokrypą d_max apskaičiuokite pagal šią formule:

d_max = dvigubas atstumas tarp sienų x 0,3 mm/m Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiausia leistina nuokrypa yra

d_max = 2 × 5 m × 0 , 3 m m / m = 3 m m . P a ž y m è t-i Ant sienos A pažymėkite lazerio linijos vidurį taškai vienas nuo kito turi būti nutolę ne didesniu – tašką III (statmenai virš arba po taško I).

kaip 3 mm atstumu. - Skirtumas d ant sienos A pažymėtų abiejų taškų I ir III rodo faktinę matavimo prietaiso nuokrypą nuo horizontalės.

Norint atlikti patikrinimą, reikia apie 5 x 5 m laisvo ploto.

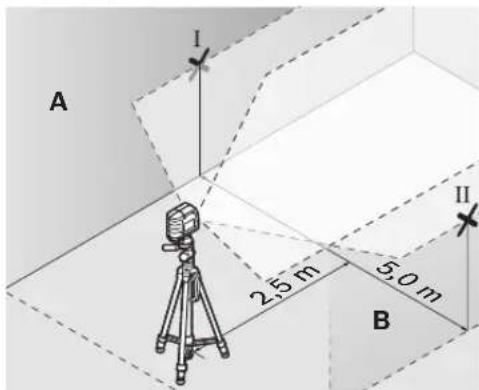

- Pritvirtinkite matavimo prietaisą viduryje tarp sienu A ir B ant laikiklio ar stovo arba pasta-tykite ant tvirto, lygaus pagrindo. Palaukite, kol matavimo prietaisas susiniveliuos.

- Ant abiejų sienų 2,5 m atstumu nuo matavimo prietaiso pažymėkite lazerio linijos vidurį (taškas I ant sienos A ir taškas II ant sienos B).

- Matavimo prietaisą, pasuktą 180° kampu pastatykite 5 m atstumu ir palaukite, kol susiniveliuos.

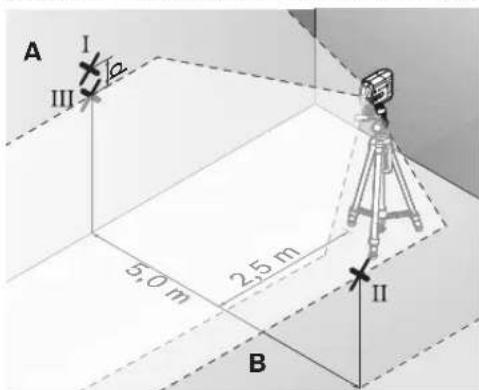

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijos vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

t-i Ant sienos A pažymėkite lazerio linijos vidurį – tašką III (statmenai virš arba po taško I).

- Skirtumas d ant sienos A pažymėtų abiejų taškų I ir III rodo faktinę matavimo prietaiso nuokrypą nuo horizontalės.

Didžiausią leistiną nuokrypą d_max apskaičiuokite pagal šią formulę:

d_max = dvigubas atstumas tarp sienų x 0,3 mm/m Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiausia leistina nuokrypa yra

d_max = 2 × 5 m × 0 , 3 m m / m = 3 m m . Pažymėti taškai vienas nuo kito turi būti nutolę ne didesniu kaip 3 mm atstumu.

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

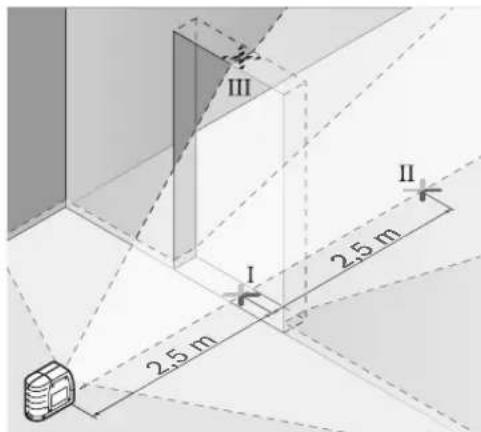

- Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Lazerio linijas nukreipkite į durų angą ir palaukite, kol matavimo prietaisas susiniveliuos.

- Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstu-mu kitoje durų angos pusėje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

Lietuviškai | 209

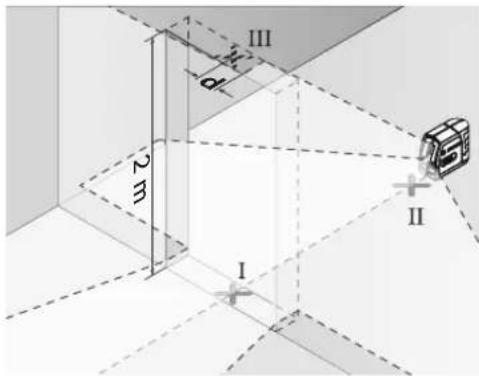

• Pastatykite matavimo prietaisą kitoje durų angos pusėje tiesiai po tašku II. Palaukite, kol matavimo prietaisas susiniveliuos, ir nukreip-kite vertikalią lazerio liniją taip, kad jos vidu-rys eitų tiesiai per taškus I ir II.
• Skirtumas d tarp taško III ir ant viršutinio durų angos krašto pažymėto lazerio linijos vidurio yra faktinė matavimo prietaiso nuokrypa nuo vertikalės.
• Išmatuokite durų angos aukštį.

Didžiausią leistiną nuokrypą d_max apskaičiuokite pagal šią formule:

d_max = dvigubas durų angos aukštis x 0,3 mm/m Pavyzdžiui: jei durų angos aukštis 2 m, maksimali nuokrypa gali būti

d_max = 2 × 2 m × 0, 3 m m / m = 1, 2 m m. Pažy taškai vienas nuo kito turi būti nutolę ne didesniu kaip 1,2 mm atstumu.

Darbo patarimai

Visada žymėkite tik lazerio linijos vidurį.

Kintant atstumui lazerio linijos plotis taip pat kinta.

Tvirtinimas laikikliu

Kad pritvirtintumėte matavimo prietaisą ant laikiklio 8, sukite laikiklio tvirtinimo varžta 9 j matavimo prietaiso jungtį tvirtinti prie stovo 1/4" 2. Kad matavimo prietaisą pasuktumėte ant laikiklio, šiek tiek atlaisvinkite varžta 9.

Naudodamiesi laikikliu 8, turite šias matavimo prietaiso tvirtinimo galimybes:

• Pritvirtinkite laikiklio 8 jungtj 1/4" 13 ant stovo 18 arba standartinio trikojo stovo. Tvirtinti prie standartinio statybinio stovo naudokite 5/8" jungtj 14.
• Prie plieninio paviršiaus laikiklj 8 galima pritvirtinti magnetais 12.
• Prie sausosios statybos ir medinių sienų laikiklj 8 galite tvirtai prisukti varžtais. Tuo tikslu ne trumpesnius kaip 50 mm ilgio varžtus įstatykite i laikiklyje esančias kiaurymes varžtams 10.
• Prie vamzdžių ar panašių objektų laikiklj 8 galima pritvirtinti standartiniu diržu, kuris tokiu atveju yra perkišamas per išėmą diržui 11.

Naudojimas su trikoju stovu (pap. jranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštį. Matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti, 2 įstatykite ant stovo 1/4" sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu.

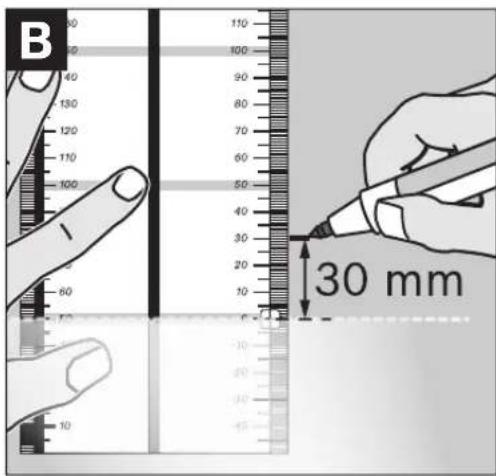

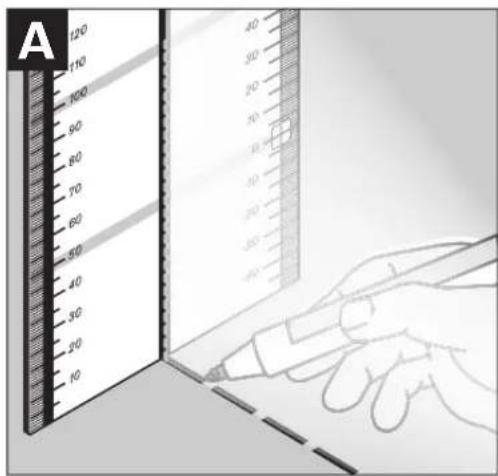

Darbas su matavimo lentele (pap. iranga) (žr. A-B pav.)

Naudojant matavimo lentelę 17, lazerio spindulį galima perkelti ant grindų arba ant sienos ir mažymėti aukščio atžymas.

Naudojant kvadratinj nulinj laukelj ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymėti jj kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 17 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, todėl žvilgsnį i matavimo lentelę nukreipkite išilgai lazerio spindulio.

210 | Lietuviškai

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulį.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

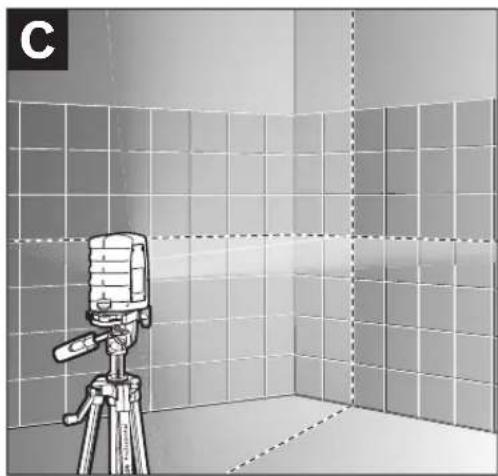

Naudojimo pavyzdžiai (žiūr. pav. C–E)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Sandėliuokite ir transportuokite matavimo prietaisą tik įdėję jį i komplekte esantį apsauginį krepšį.

Matavimo prietaisas visuomet turi būti švarus. Nepanardinkite matavimo prietaiso j vandenj ir kitokius skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir skiediklių.

Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Jei, nepaisant kruopščios gamybos ir patikrini- mo, matavimo prietaisas sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių jrankių remonto dirbtuvėse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 15.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsuą gaminio remontu, technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Jrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Tik ES šalims:

Nemeskite matavimo prietaisų į buitinių atliekų konteinerius! Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios

direktyvos perkélimo j nacionalinę teisę aktus, naudoti nebetinkami matavimo prietaisai turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Akumuliatoriai ir baterijos

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkamos ir perdirbamos arba šalinamos nekenkiant aplinkai.

Tik ES šalims:

Susidėvėję akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 2006/66/EB reikalavimus.

Galimi pakeitimai.
