用户手册 GLL 3 X Professional BOSCH

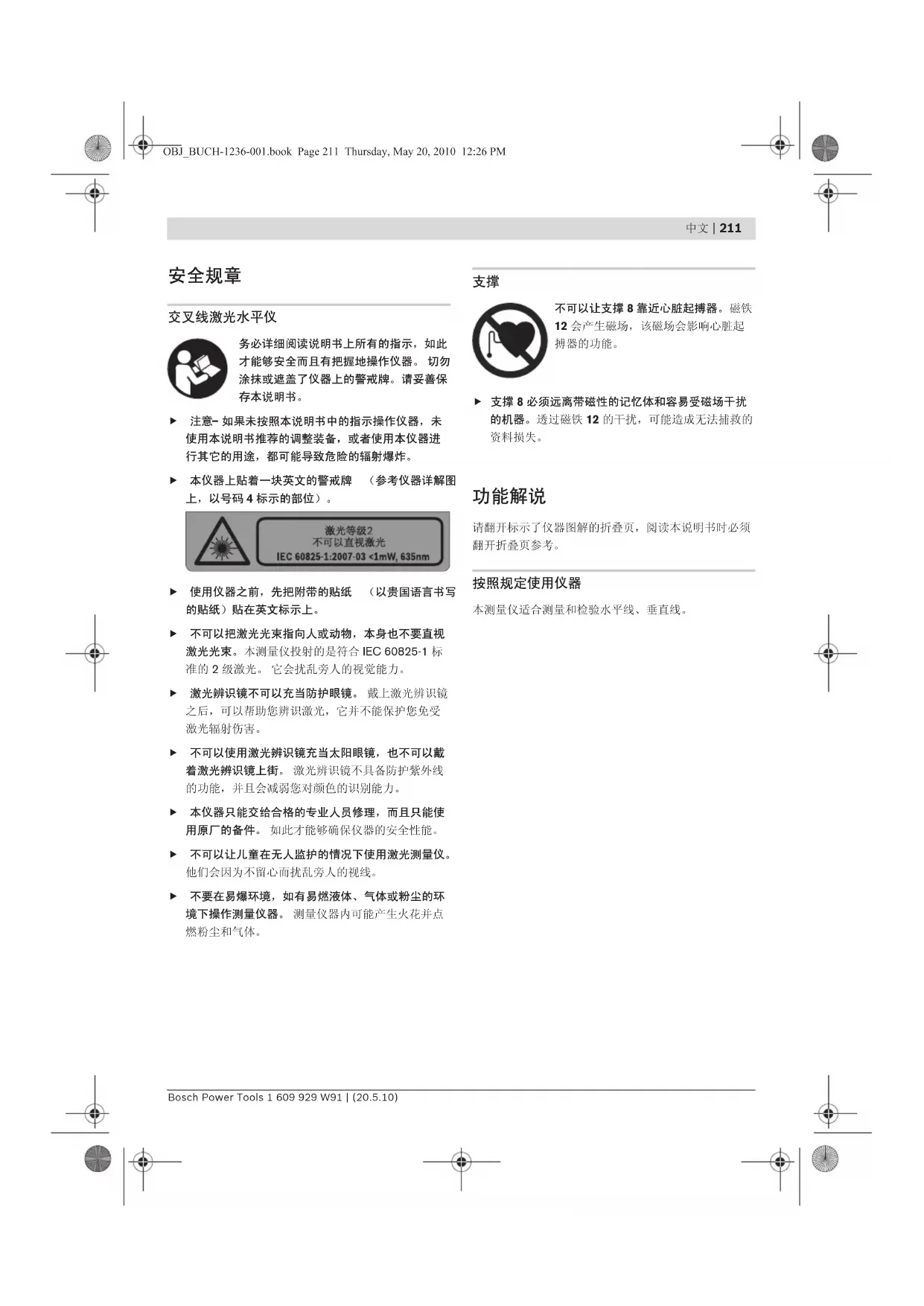

务必详细阅读说明书上所有的指示，如此 才能够安全而且有把握地操作仪器。 切勿 涂抹或遮盖了仪器上的警戒牌。请妥善保

f 注意 – 如果未按照本说明书中的指示操作仪器，未 使用本说明书推荐的调整装备，或者使用本仪器进 行其它的用途，都可能导致危险的辐射爆炸。 f 本仪器上贴着一块英文的警戒牌 （参考仪器详解图 上，以号码 4 标示的部位）。 f 使用仪器之前，先把附带的贴纸 （以贵国语言书写 的贴纸）贴在英文标示上。 f 不可以把激光光束指向人或动物，本身也不要直视 激光光束。 本测量仪投射的是符合 IEC 60825-1 标 准的 2 级激光。 它会扰乱旁人的视觉能力。 f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜 之后，可以帮助您辨识激光，它并不能保护您免受

f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴 着激光辨识镜上街。 激光辨识镜不具备防护紫外线 的功能，并且会减弱您对颜色的识别能力。 f 本仪器只能交给合格的专业人员修理，而且只能使 用原厂的备件。 如此才能够确保仪器的安全性能。 f 不可以让儿童在无人监护的情况下使用激光测量仪。 他们会因为不留心而扰乱旁人的视线。 f 不要在易爆环境，如有易燃液体、气体或粉尘的环 境下操作测量仪器。 测量仪器内可能产生火花并点

不可以让支撑 8 靠近心脏起搏器。 磁铁 12 会产生磁场，该磁场会影响心脏起

f 支撑 8 必须远离带磁性的记忆体和容易受磁场干扰 的机器。 透过磁铁 12 的干扰，可能造成无法捕救的

请翻开标示了仪器图解的折叠页，阅读本说明书时必须

机件的编号和仪器详解图上的编号一致。 1 激光放射口 2 三脚架接头 1/4 英寸 3 起停开关 4 激光警戒牌 5 序列号码 6 电池盒盖的固定扳扣 7 电池盒盖 8 支撑 9 支撑的拧紧螺丝 10 支撑的螺孔 11 带子插缝 12 磁铁 13 支撑上的 1/4 英寸三脚架接头 14 支撑上的 5/8 英寸三脚架接头 15 保护套 16 激光辨识镜* 17 带脚架的测量板* 18 三脚架 * *图表或说明上提到的附件，並非包含在供货范围中。

15 小时 约几分钟后自动切断电源 30 分钟 重量符合 EPTA-Procedure 01/2003 0,25 公斤

1) 不良的测量环境 （例如直接的日照）会缩小测量的范围。请认清仪器铭牌上的物品代码 。仪器在销售市场上没有统一的商品名称。

仪器铭牌上的序列号码 ( 仪器详解上标示著 5 的位置 ) 便是仪器的识别码。 OBJ_BUCH-1236-001.book Page 212 Thursday, May 20, 2010 12:26 PM中文 | 213 Bosch Power Tools 1 609 929 W91 | (20.5.10)

操作本测量仪时最好使用碱性锰电池。 打开电池盒盖 7 时，必须先朝着箭头的方向推移电池盒 盖的固定扳扣 6 ，接著再拿下盒盖。安装好电池。根据 电池盒内的图案安装电池，请注意正确的极性位置。 如果电池转弱了，开动仪器後激光会快速闪烁约 5 秒钟。 务必同时更换所有的电池。请使用同一制造厂商，相同

f 不使用测量仪时，必须从仪器中取出电池。 长期搁 置之后，电池会腐蚀或自行放电。

f 不可以让湿气渗入仪器中，也不可以让阳光直接照

f 仪器不可以曝露在极端的气候下，也不可以把仪器 放在温差相当大的环境中。 仪器不可以长期放置在 汽车中。如果仪器先后曝露在温差相当大的环境中， 必须先等待仪器温度恢复正常后再使用仪器。 如果 仪器曝露在极端的气候下或温差相当大的环境中， 会影响仪器的测量准确度。 f 避免强烈撞击测量仪器，勿让仪器掉落地面。 如果 测量仪曾经遭受强烈的外来冲撞，必须在使用仪器 之前先检查仪器的测量精度 （参考 " 找平精度 "）。 f 搬运仪器之前必须先关闭仪器。 关机后摆动零件会 被锁定，否则摆动零件可能因为强烈的震动而受损。

开动测量仪器，把起停开关 3 推移到 "On" 的位置。开机 後测量仪器会马上从激光放射口 1 投射出两道激光线段。 f 不可以把激光指向人或动物。您本人也不可以直视 激光。就算您与激光之间尚有一段距离，也不可忽

关闭测量仪器，把起停开关 3 推移到 "Off" 的位置。关 闭仪器後，仪器的摆动单元会被锁定。 f 看管好已经开动的仪器。使用完毕后务必随手关闭 仪器。 激光可能扰乱旁人的视线。 在操作 30 分钟后，测量仪器会自动关闭。 使用自动找平功能进行测量 把测量仪器放置在水平、坚固的底垫上。 把仪器固定在 支撑 8 或三脚架 18 上。 开动仪器後，自动找平功能会校平小的起伏，它的校平

±4° 之间。只要激光束不再移动则表示测量仪器

如果仪器无法进行自动找平，例如仪器放置位置的水平 倾斜度超过 4°，激光束会缓慢地闪烁，此时必须把仪器 移动到平坦的水平的位置上，并且静待仪器自动找平。 只要仪器放置位置的水平倾斜度在 ±4°之内，激光又会

如果在测量中途碰了仪器或移动了仪器，仪器会重新自 动找平。此时，最好拿一个基准点重新检查水平激光束 和垂直激光束的位置，以避免测量错误。

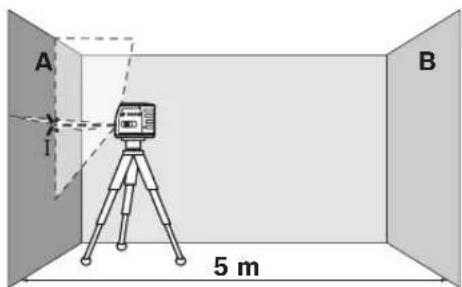

操作环境的温度是最大的影响因素。尤其当温度从地面 朝著天花板逐渐改变时，极可能改变激光束的投射方向。 由于接近地面的温差最大，所以最好把测量仪安装在三 脚架上，并放置在测量场所的中央。 除了外来的影响因素之外，仪器本身的状况 （例如仪器 摔落了或遭受强烈撞击）也会影响找平精度。所以操作 仪器之前，一定要先检查仪器的精度。 先检查水平激光束的高度精度及找平精度，然后再检查 垂直激光束的找平精度。 如果在检查时发现测量仪器的偏差超过最大极限。必须 把仪器交给博世顾客服务处修理。 OBJ_BUCH-1236-001.book Page 213 Thursday, May 20, 2010 12:26 PM214 | 中文 1 609 929 W91 | (20.5.10) Bosch Power Tools 检查水平激光束的高度精度 针对这项检查，您必须找一段无障碍物的 5 米长线段， 而且该测量线段必须介于两面墙 A 和 B 之间。 – 使用支撑或三脚架把测量仪固定在靠近墙 A 的地方， 您也可以把仪器放置在结实平坦的底垫上。开动测

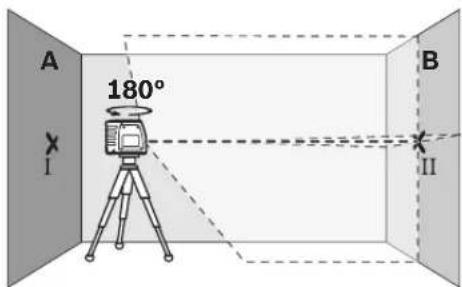

– 把激光束对准比较靠近的墙 A，并让测量仪找平。找 出激光束在墙上的交叉点，并在该点的中心位置打 上记号 （点 I）。 – 把测量仪旋转 180 度，让仪器找平。找出激光束在 墙 B 上的交叉点，并在该点的中心位置打上记号 （点 II）。 – 把测量仪移近墙 B （无须旋转测量仪），开动测量

– 调整测量仪的高度 （借助三脚架，必要时得使用垫 块），让激光束的交叉点，准确地投射在墙 B 的点 II

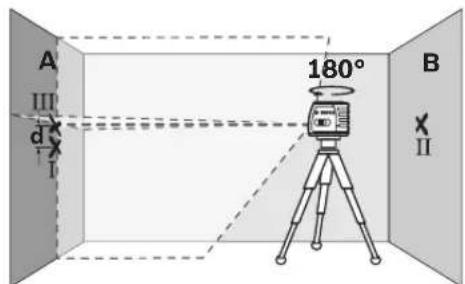

– 把测量仪旋转 180 度，但是不可改变测量仪的高度。 调整测量仪，让垂直方向的激光束穿过墙 A 的点 I 。 让测量仪找平，并且在墙 A 的激光束交叉点上做记 号（点 III）。 – 墙 A 上点 I 和点 III 的差距 d，便是测量仪的实际高度

您可以使用以下的公式计算最大的许可偏差 d max

max = 两倍的墙壁间距 x 0,3 毫米 / 米 范例：如果墙壁的间距为 5 米，那麽最大的许可偏差

max =2 x 5 米 x 0,3 毫米 / 米 = 3 毫米。 所以记号之间的 距离，不可以超过 3 毫米。

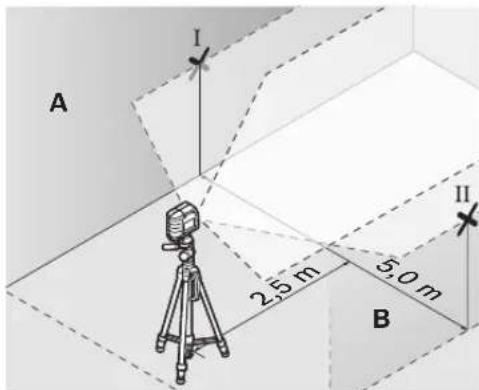

OBJ_BUCH-1236-001.book Page 214 Thursday, May 20, 2010 12:26 PM中文 | 215 Bosch Power Tools 1 609 929 W91 | (20.5.10) 检查水平方向的激光束的找平精度 针对这项检验，您需要一个无障碍物的 5 x 5 米空旷场

– 将测量仪器放在两道墙 A 和 B 的中间。 可以把仪器 固定在支架，一般的三脚架，或把测量仪器放置在 平坦，坚固的底垫上。让测量仪器找平。 – 在距离测量仪 2,5 米处的墙上寻找激光束的投射点， 并在该点的中心打上记号 （墙 A 上的记号为点 I ， 墙 B 上的记号为点 II ）。 – 把测量仪旋转 180 度后，再把仪器移动到 5 米远的位

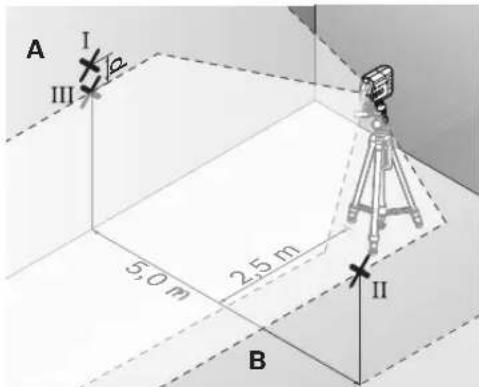

– 调整测量仪的高度 （借助三脚架，必要时得使用垫 块），让激光束的中心点，准确地落在墙 B 的点 II

– 在墙 A 上寻找激光束的中心点并打上记号，此记号便

是点 III （点 III 应该为在点 I 的正上方或正下方）。

– 墙 A 上点 I 和点 III 之间的距离 d，是测量仪在水平方

您可以使用以下的公式计算最大的许可偏差 d max

max = 两倍的墙壁间距 x 0,3 毫米 / 米 范例：如果墙壁的间距为 5 米，那麽最大的许可偏差

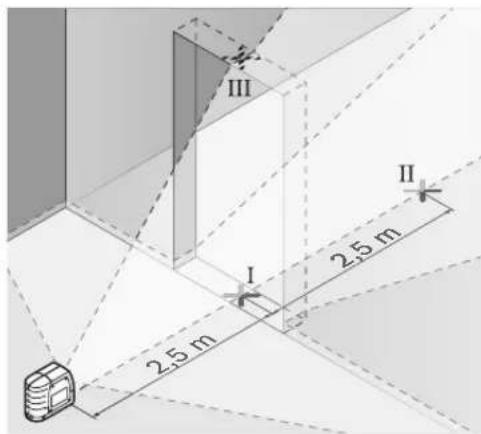

max =2 x 5 米 x 0,3 毫米 / 米 = 3 毫米。 所以记号之间的 距离，不可以超过 3 毫米。 检查垂直方向的激光束的找平精度 针对这项检验，您必须寻找一处有门孔而且地板坚实的 场地。此外，门孔的前后两侧至少要有 2,5 米的空间。 – 把测量仪器放置在距离门孔 2,5 米处的坚实，平坦 的地面上 （不可以使用三脚架）。 把激光束朝向门 孔并且让测量仪器找平。 – 找出投射在门孔地板上的垂直激光束的中心点，并 在该中心点打上记号 （点 I）。在门孔的另一侧约 5 米远处再做一个记号 （点 II），在门孔的上缘做第 三个记号 （点 III）。 2,5 m 5,0 m

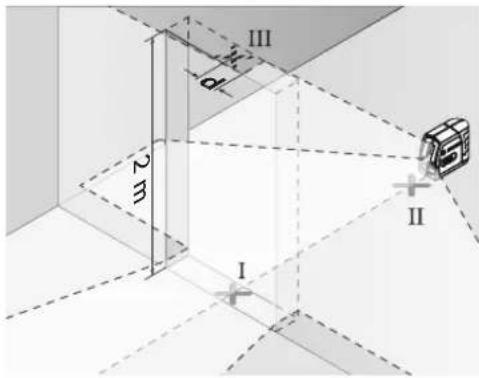

2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m OBJ_BUCH-1236-001.book Page 215 Thursday, May 20, 2010 12:26 PM216 | 中文 1 609 929 W91 | (20.5.10) Bosch Power Tools – 把测量仪移动到门孔的另一侧，并将它放置在点 II 的后面。让仪器找平，并且调整好激光束，垂直激 光束的中心必须穿过点 I 和点 II。 – 投射在门孔上缘的激光束的中心点和点 III 之间的距 离 d，便是测量仪在垂直方向的实际偏差。

您可以使用以下的公式计算最大的许可偏差 d max

max = 两倍的门孔高度 x 0,3 毫米 / 米 范例：如果门孔的高度为 2 米，那麽最大的许可偏差

max =2 x 2 米 x 0,3 毫米 / 米 = 1,2 毫米。 所以记号之间 的距离，不可以超过 1,2 毫米。

f 记号一定要打在激光束的中心位置。 激光束的宽度 会随著距离的远近而改变。

把支撑上的固定螺丝 9 紧紧地拧入测量仪器上的 1/4 英 寸的三脚架接头 2 中， 以便把测量仪器固定在支撑 8 上。 稍微拧松螺丝 9 便可以转动固定在支撑上的测量仪器。 透过支撑 8 ，您可以采取以下各种方式固定测量仪器： – 凭借支撑 8 上的 1/4 英寸三脚架接头 13，把支撑固定 在三脚架 18 或市面上的照相机三脚架上。如果把支 撑固定在一般的工地三脚架上，要使用支撑上的 5/8 英寸三脚架接头 14。 – 使用磁铁 12 可以让支撑 8 吸附在钢材上。 – 也可以使用螺丝把支撑 8 固定在干燥的土墙或木墙 上。此时得把至少 50 毫米长的螺丝，插入支撑的螺 孔 10 中。 – 也可以使用一般的带子把支撑 8 固定在管子或类似 物体上。 此时得把带子穿过带子插缝 11 。 使用三脚架工作 （附件） 三脚架不仅是一个稳固的固定底垫，而且还能够调整测 量高度。 把测量仪的三脚架接头 2 拧入三脚架的 1/4 英 寸螺杆中，使用三脚架的固定螺丝固定好仪器。 使用测量板工作 （附件）（参考插图 A –B） 借助测量板 17 ，可以把地板上的激光记号点，或者把 激光的高度转载到墙上。 使用零面和刻度盘可以测量改变高度后的位移距离，并 且把它转载到其它的位置。因此不必重新调整测量仪的

测量板 17 覆盖了反射膜，可以帮助操作者在远距离或 日照强烈的环境中辨识激光束。当您的视线与激光平行 时，才能体会反射膜的加强激光功能。

激光辨识镜会过滤周围环境的光线。因此激光束的红光

f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜 之后，可以帮助您辨识激光，它并不能保护您免受

f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴 着激光辨识镜上街。 激光辨识镜不具备防护紫外线 的功能，并且会减弱您对颜色的识别能力。 工作范例 （参考插图 C –E） 有关测量仪器的使用范例请参考说插图说明。

使用附带的保护套储存和携带仪器。 测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗

务必定期清洁激光出口，清洁时不可以在出口残留绒

虽然本公司生产的仪器在出厂之前都经过严格的品质检 验， 如果仍然发生故障，请将仪器 交给博世电动工具公 司授权的客户服务处修理。 不可以擅自打开测量仪器。 查询和订购备件时，务必提供仪器铭牌上标示的 10 位

将仪器送修之前，必须先把仪器放入防护套 15 中。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维 护和备件的问题。以下的网页中有爆炸图和备件的资料： www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关购买，使用和 设定本公司产品及附件的问题。 有关保证，维修或更换零件事宜，请向合格的经销商查

滨江区滨康路 567 号 邮政编码：310052 免费服务热线： 800 820 8484 传真： +86 571 8777 4502 电邮：service.hz@cn.bosch.com 电话：+86 571 8777 4338 传真：+86 571 8777 4502 电邮：service.hz@cn.bosch.com www.bosch-pt.com.cn 羅伯特 x 博世有限公司 香港北角英皇道 625 號 21 樓 客戶服務熱線：+852 (21) 02 02 35 傳真：+852 (25) 90 97 62 電郵：info@hk.bosch.com 網站：www.bosch-pt.com.cn

邮箱号码 100156 70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登） Deutschland （德国）

必须以符合环保要求的方式回收再利用损坏的仪器，附

不可以把蓄电池 / 电池丢入一般的家庭垃圾，火或水 中。可能的话必须先让蓄电池 / 电池放电，然后再收 集、回收，或者以符合环保的方式处理它们。 OBJ_BUCH-1236-001.book Page 217 Thursday, May 20, 2010 12:26 PM
