BRUKSANVISNING GLL 3 X Professional BOSCH
9 Stilleskrue til holder
Vedligeholdelse og service
Vedligeholdelse og rengøring
Sikkerhetsinformasjon
Korslinjelaser

Les og følg alle anvisningene, for å kunne arbeide farefritt og sikkert med måleverktøyet. Gjør aldri varselskilt på måleverktøyet uleselig. TA GODT VARE PÅ DISSE INSTRUKSENE.
▶ OBS! Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråle-eksponering.
Måleverktøyet leveres med et advarselsskilt på engelsk (på bildet av måleverktøyet på bildesiden er dette merket med nummer 4).

Laserstråling klasse 2 se ikke inn i strålen IEC 60825-1:2007-03 <1mW, 635nm
- Lim et skilt på norsk over det engelske advarselsskiltet før du tar apparatet i bruk for første gang.
Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen. Dette måleverktøyet lager laserstråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende personer.
Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen.
▶ Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistre-ringen.
Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet.
La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivillig blende personer.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper.
Holder

Ikke bruk holderen 8 i nærheten av pacemakere. Magneten 12 oppretter et felt som kan innskrenke funksjonen til pacemakere.
- Hold holderen 8 unna magnetiske databærere og magnetisk ømfindtlige apparater.
Magnetenes virkning 12 kan medføre irreversible datatap.
Funksjonsbeskrivelse
Brett ut utbrettssiden med bildet av måleverktøyet, og la denne siden være utbrettet mens du leser bruksanvisningen.
Formålsmessig bruk
Måleverktøyet er beregnet til beregning og kon- troll av vannrette og loddrette linjer.









78 | Norsk
Tekniske data
| Korslinjelaser GLL 2 | |
| Professional | |
| Produktnummer | 3 601 K63 700 |
| Arbeidsområde minst1) | 10 m |
| Nivellernøyaktighet | ± 0,3 mm/m |
| Typisk selvnivelleringsområde | ± 4° |
| Typisk nivelleringstid | <4 s |
| Driftstemperatur | -10 °C ... +50 °C |
| Lagertemperatur | -20 °C ... +70 °C |
| Relativ luftfuktighet max. | 90 % |
| Laserklasse | 2 |
| Lasertype | 635 nm, <1 mW |
| C_6 | 1 |
| Stativfeste | |
| - Korslinjelaser | 1/4" |
| - Holder | 1/4"; 5/8" |
| Batterier | 3 x 1 , 5 V L R 0 6 ( A A ) |
| Driftstid ca. | 15 h |
| Automatisk utkopling etter ca. | 30 min |
| Vekt tilsvarende EPTA-Procedure 01/2003 | 0,25 kg |
| Mål | 80 x 42 x 96 mm |
| Beskyttelsestype | IP 5X (støvbeskyttet) |
1) Arbeidsområdet kan reduseres på grunn av ugunstige omgivelsesvilkår (f.eks. direkte sol).
Legg merke til produktnummeret på typeskiltet til måleverktøyet ditt, handelsbetegnelsene til de enkelte måleverktøyene kan variere.
Serienummeret 5 på typeskiltet er til en entydig identifisering av måleverktøyet.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av måleverktøyet på illustrasjonssiden.
1 Utgang laserstråle
2 Stativfeste 1/4"
3 På-/av-bryter
4 Laser-advarselsskilt
5 Serienummer
6 Låsing av batteridekselet
7 Deksel til batterirom
8 Holder
9 Låseskrue for holderen
10 Skruehull på holderen
11 Remføring
12 Magneter
13 Stativfeste 1/4" på holderen
14 Stativfeste 5/8" på holderen
15 Beskyttelsesveske
16 Laserbriller*
17 Målplate med fot*
18 Stativ*
* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.
Norsk | 79

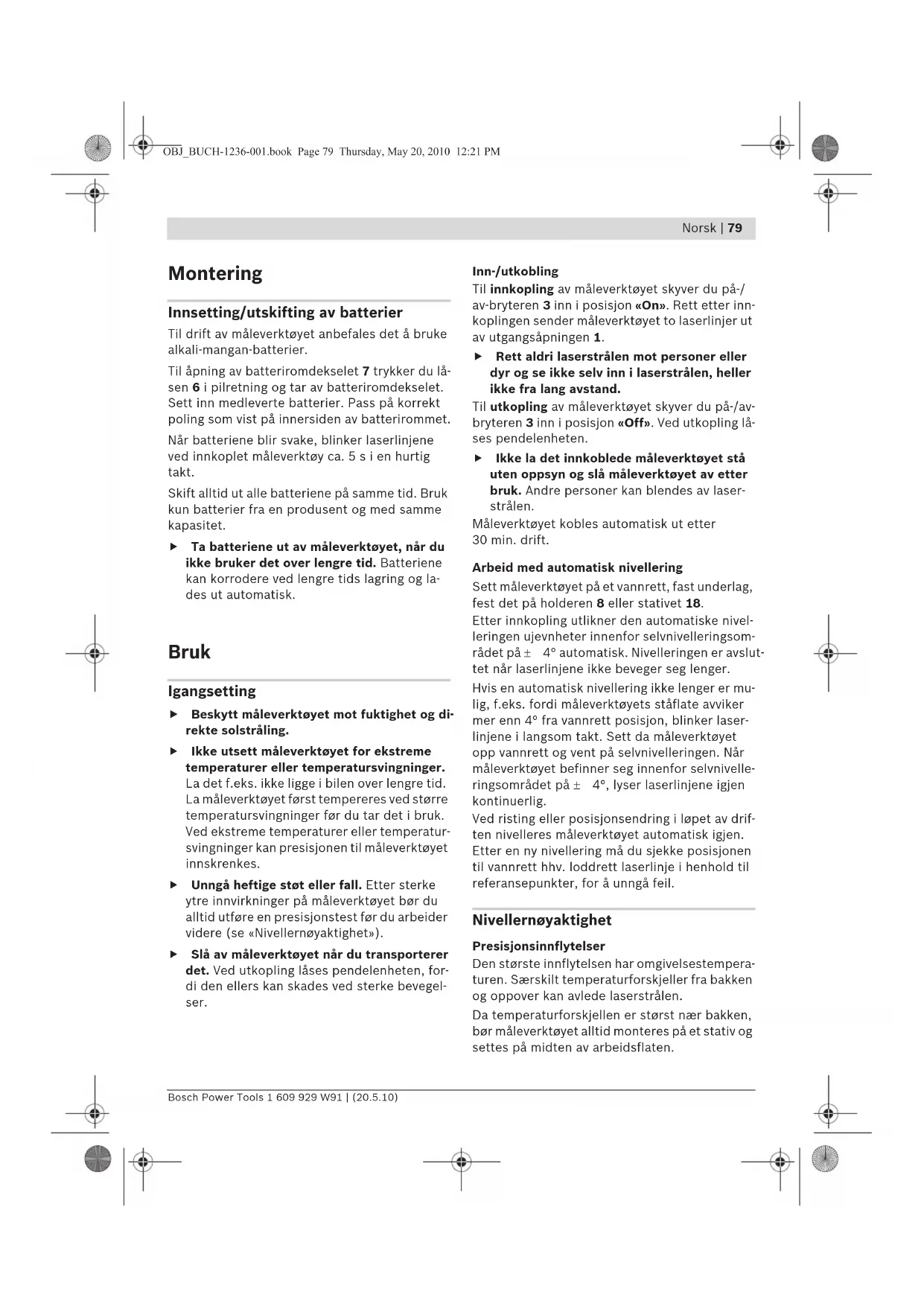

Montering
Innsetting/utskifting av batterier
Til drift av måleverktøyet anbefales det å bruke alkali-mangan-batterier.
Til åpning av batteriromdekselet 7 trykker du låsen 6 i pilretning og tar av batteriromdekselet. Sett inn medleverte batterier. Pass på korrekt poling som vist på innersiden av batterirommet.
Når batteriene blir svake, blinker laserlinjene ved innkoplet måleverktøy ca. 5 s i en hurtig takt.
Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet.
Ta batteriene ut av måleverktøyet, når du ikke bruker det over lengre tid. Batteriene kan korrodere ved lengre tids lagring og la- des ut automatisk.
Bruk
Igangsetting
- Beskytt måleverktøyet mot fuktighet og direkte solstråling.
Ikke utsett måleverktøyet for ekstreme temperaturer eller temperatursvingninger. La det f.eks. ikke ligge i bilen over lengre tid. La måleverktøyet først tempereres ved større temperatursvingninger før du tar det i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan presisjonen til måleverktøyet innskrenkes. - Unngå heftige støt eller fall. Etter sterke ytre innvirkninger på måleverktøyet bør du alltid utføre en presisjonstest før du arbeider videre (se «Nivellernøyaktighet»).
Slå av måleverktøyet när du transporterer det. Ved utkopling låses pendelenheten, fordi den ellers kan skades ved sterke bevegelser.
Inn-/utkobling
Til innkopling av måleverktøyet skyver du på-/av-bryteren 3 inn i posisjon «On». Rett etter inn-koplingen sender måleverktøyet to laserlinjer ut av utgangsåpningen 1.
Rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen, heller ikke fra lang avstand.
Til utkopling av måleverktøyet skyver du på-/av-bryteren 3 inn i posisjon «Off». Ved utkopling låses pendelenheten.
Ikke la det innkoblede måleverktøyet stå uten oppsyn og slå måleverktøyet av etter bruk. Andre personer kan blendes av laserstrålen.
Måleverktøyet kobles automatisk ut etter 30 min. drift.
Arbeid med automatisk nivellering
Sett måleverktøyet på et vannrett, fast underlag, fest det på holderen 8 eller stativet 18.
Etter innkopling utlikner den automatiske nivelleringen ujevnheter innenfor selvnivelleringsområdet på ± 4° automatisk. Nivelleringen er avsluttet når laserlinjene ikke beveger seg lenger.
Hvis en automatisk nivellering ikke lenger er mulig, f.eks. fordi måleverktøyets ståflate avviker mer enn 4° fra vannrett posisjon, blinker laserlinjene i langsom takt. Sett da måleverktøyet opp vannrett og vent på selvnivelleringen. Når måleverktøyet befinner seg innenfor selvnivelleringsområdet på ± 4°, lyser laserlinjene igjen kontinuerlig.
Ved risting eller posisjonsendring i løpet av driften nivelleres måleverktøyet automatisk igjen. Etter en ny nivellering må du sjekke posisjonen til vannrett hhv. loddrett laserlinje i henhold til referansepunkter, for å unngå feil.
Nivellernøyaktighet
Presisjonsinnflytelser
Den største innflytelsen har omgivelsestemperaturen. Særskilt temperaturforskjeller fra bakken og oppover kan avlede laserstrålen.
Da temperaturforskjellen er størst nær bakken, bør måleverktøyet alltid monteres på et stativ og settes på midten av arbeidsflaten.


Utenom ytre innflytelser kan også apparatspesifikke innflytelser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller derfor alltid måleverktøyets presisjon før hver arbeidsstart.
Sjekk alltid først høyde- og nivelleringsnøyaktigheten til den vannrett laserlinjen, deretter nivelleringsnøyaktigheten til den loddrette laserlinjen.
Dersom måleverktøyet ved kontroll overskrider maksimalt avvik, må det repareres av Bosch service-/garantiverksted.
Kontroll av høydenøyaktigheten til vannrett linje
Til kontrollen er det nødvendig med en fri målestreckning på 5 m på fast grunn mellom to vegger A og B.

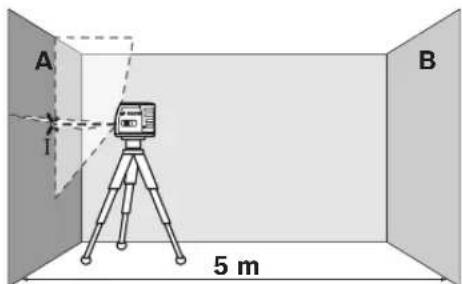

- Monter måleverktøyet nær veggen A på holderen hhv. et stativ (tilbehør) eller sett det på en fast, plan undergrunn. Slå på måleverktøyet.


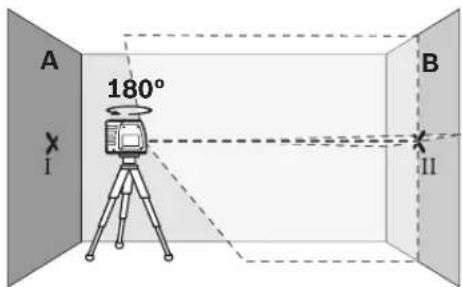

A 180° I B II- Drei måleverktøyet 180°, la det nivellere og marker kryssingspunktet til laserlinjene på motsatt vegg B (punkt II).
- Plasser måleverktøyet - uten å dreie det - nær veggen B, slå det på og la det nivellere.


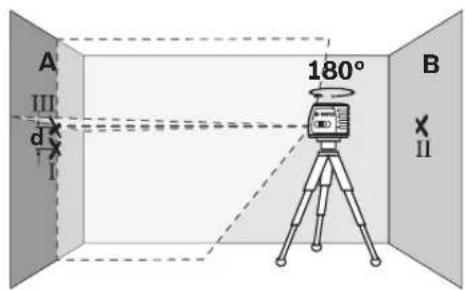

A III d I 180° B II- Drei måleverktøyet 180°, uten å forandre høyden. Rett det slik opp på veggen A at den loddrette laserlinjen går gjennom det allerede markerte punktet I. La måleverktøyet nivellere og marker kryssingspunktet til laserlinjene på vegg A (punkt III).
- Differansen d mellom de to markerte punktene I og III på veggen A gir det virkelige høydeavviket for måleverktøyet.
Det maksimalt godkjente avviket d_max beregner du slik:
d_max = dobbel avstand for veggene x 0,3 mm/m Eksempel: Ved en avstand på veggene på 5 m kan det maksimale avviket være
d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Markeringene må ligge maksimalt 3 mm fra hverandre.





Norsk | 81
Kontroll av nivelleringsnøyaktigheten til vannrett linje
Til kontrollen trenger du en fri flate på ca. 5 x 5 m.

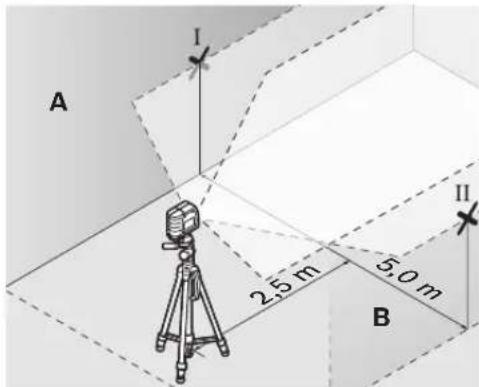

- Monter måleverktøyet i midten mellom veggene A og B på holderen hhv. et stativ (tilbehør) eller sett det på en fast, plan undergrunn. La måleverktøyet nivelleres.

- I 2,5 m avstand fra måleverktøyet markerer du midten av laserlinjen på begge veggene (punkt I på vegg A og punkt II på vegg B).

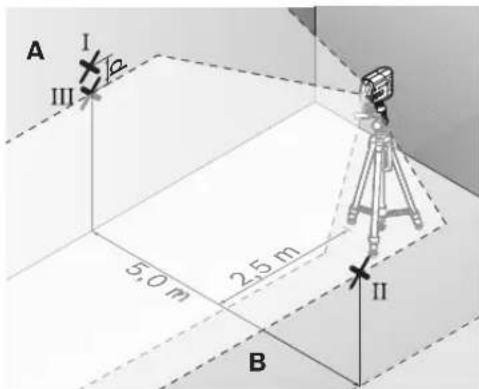

- Plasser måleverktøyet 180° dreid i 5 m avstand og la det nivellere.
-
Rett måleverktøyet opp i høyden (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at midten på laserlinjen treffer nøyaktig på det tidligere markerte punktet II på veggen B.
-
På veggen A markerer du midten på laserlinjen som punkt III (loddrett over hhv. under punktet 1).
- Differansen d mellom de to markerte punktene I og III på veggen A gir det virkelige avviket for måleverktøyet fra vannrett posisjon.
Det maksimalt godkjente avviket d_max beregner du slik:
d_max = dobbel avstand for veggene x 0,3 mm/m Eksempel: Ved en avstand på veggene på 5 m kan det maksimale avviket være
d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Markeringene må ligge maksimalt 3 mm fra hverandre.
Kontroll av nivelleringsnøyaktigheten til loddrett linje
Til kontrollen trenger du en døråpning, der det (på fast underlag) er minst 2,5 m plass på hver side av døren.

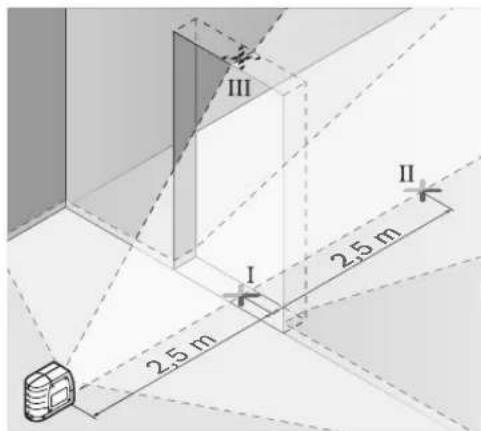

- Plasser måleverktøyet i 2,5 m avstand fra døråpningen på et fast, plant underlag (ikke på et stativ). Rett laserlinjene mot døråpningen og la måleverktøyet nivellere.

- Marker midten av loddrett laserlinje på bunnen av døråpningen (punkt I), i 5 m avstand også på den andre siden av døråpningen (punkt II), pluss på øvre kant av døråpningen (punkt III).











82 | Norsk

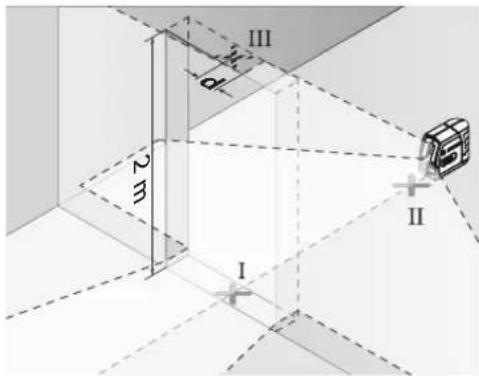

- Plasser måleverktøyet på den andre siden av døråpningen rett etter punktet II. La måleverktøyet nivellere og rett den loddrette laserlinjen opp slik at midten går nøyaktig gjennom punktene I og II.
- Differansen d mellom punktene III og midten på laserlinjen på øvre kant av døråpningen viser det aktuelle avviket til måleverktøyet fra loddrett posisjon.
- Mål høyden på døråpningen.
Det maksimalt godkjente avviket d_max beregner du slik:
d_max = dobbel høyde på døråpningen x 0,3 mm/m
Eksempel: Ved en høyde på døråpningen på 2 m kan det maksimale avviket være d_=2×2×0,3mm/m=1,2mm . Mark gene må ligge maksimalt 1,2 mm fra hverandre.
Arbeidshenvisninger
Ved hjelp av holderen 8 har du følgende muligheter til å feste måleverktøyet:
- Monter holderen 8 med 1/4"-stativfestet 13 på stativet 18 eller et vanlig fotostativ. Til festing med et vanlig byggstativ bruker du 5/8"-stativfestet 14.
- På ståldeler kan holderen 8 festes med magnetene 12.
- På tørrbyggings- eller trevegger kan holderen 8 skrus fast med skruer. Sett da skruer med en lengde på minst 50 mm gjennom skruehullene 10 på holderen.
- På rør og lignende kan holderen 8 festes med en vanlig rem, som trekkes gjennom remføringen 11.
Arbeid med stativ (tilbehør)
Et stativ byr på et stabilt, høydestillbart måleunderlag. Sett måleverktøyet med stativfestet 2 på 1/4"-gjengene til stativet og skru det fast med stativets låseskrue.
Arbeid med målplaten (tilbehør) (se bildene A-B)
Ved hjelp av målplaten 17 kan lasermarkeringen overføres til gulvet hhv. laserhøyden overføres til veggen.
Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde måles og overføres til et annet sted. Slik bortfaller den nøyaktige innstillingen av måleverktøyet på høyden som skal overføres.
Målplaten 17 har et reflekssjikt som gjør laserstrålen bedre synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterkningen kan kun registreres när du ser på målplaten parallelt til laserstrålen.







Norsk | 83
Laserbrillene filtrerer bort omgivelseslyset. Slik vises det røde lyset til laseren lysere for øyet.
Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen.
Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullsten-dig UV-beskyttelse og reduserer fargeregis-treringen.
Arbeidseksempler (se bildene C–E)
Eksempler på bruksmuligheter for måleverktøy-et finner du på illustrasjonssidene.
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: (+47) 64 87 89 50
Faks: (+47) 64 87 89 55
Service og vedlikehold
Vedlikehold og rengjøring
Hold måleverktøyet alltid rent.
Dypp aldri måleverktøyet i vann eller andre væsker.
Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjørings- eller løsemidler.
Rengjør spesielt flatene på utgangsåpningen til laseren med jevne mellomrom og pass på loing.
Hvis måleverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et Bosch service-/garantiverksted. Du må ikke åpne måleverktøyet selv.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på måleverktøyets typeskilt.
Send måleverktøyet inn til reparasjon i beskyttelsesvesken 15.
Deponering
Måleverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Kun for EU-land:

Ikke kast måleverktøy i vanlig søppel!
Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og
tilpassingen til nasjonale lover må gammelt må-leverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn – helst i utladet tilstand – resirkuleres eller deponeres på en miljøvennlig måte.
Kun for EU-land:
Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 2006/66/EF.
Rett til endringer forbeholdes.
