KÄYTTÖOHJE GLL 3 X Professional BOSCH

fi Alkuperäiset ohjeet

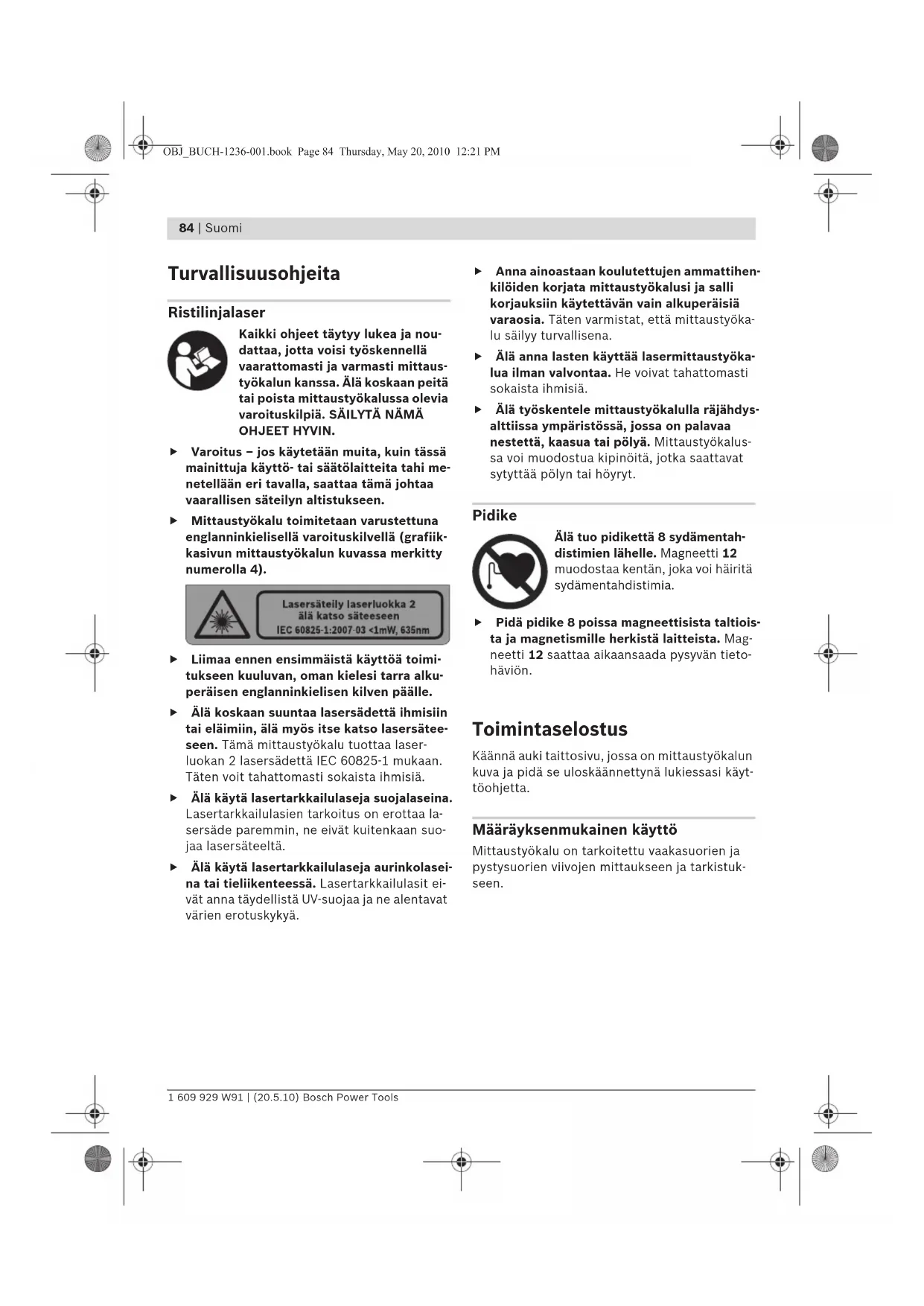

Kaikki ohjeet täytyy lukea ja nou- dattaa, jotta voisi työskennellä vaarattomasti ja varmasti mittaus- työkalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna englanninkielisellä varoituskilvellä (grafiik-kasivun mittaustyökalun kuvassa merkitty numerolla 4).

Lasersäteily laserluokka 2 älä katso säteeseen IEC 60825-1:2007-03 <1mW, 635nm

Liimaa ennen ensimmäistä käyttöä tomitukseen kuuluvan, oman kielesi tarra alkuperäisen englanninkielisen kilven päälle.
Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Pidike

Älä tuo pidikettä 8 sydämentahdistimien lähelle. Magneetti 12 muodostaa kentän, joka voi häiritä sydämentahdistimia.

- Pidä pidike 8 poissa magneettisista taltioista ja magnetismille herkistä laitteista. Magneetti 12 saattaa aikaansaada pysyvän tietohäviön.

Toimintaselostus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen.

Suomi | 85

Tekniset tiedot

Ristilinjalaser GLL 2
	Professional
Tuotenumero	3 601 K63 700
Kantama vähintään1)	10 m
Tasaustarkkuus	± 0,3 mm/m
Tyypillinen itsetasausalue	± 4°
Tyypillinen tasausaika	<4 s
Käyttölämpötila	-10 °C ... +50 °C
Varastointilämpötila	-20 °C ... +70 °C
Ilman suhteellinen kosteus maks.	90 %
Laserluokka	2
Lasertyyppi	635 nm, <1 mW
C_6	1
Jalustan kiinnityskierre-Ristilinjalaser-Pidike	1/4"1/4"; 5/8"
Paristot	3 x 1 , 5 V L R 0 6 ( A A )
Käyttöaika n.	15 h
Polskytkentäautomatiikka n.	30 min
Paino vastaa EPTA-Procedure 01/2003	0,25 kg
Mitat	80 x 42 x 96 mm
Suojaus	IP 5X (pölysuojattu)

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta. Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero, yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella.
Tyyppikilvessä oleva sarjanumero 5 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikka-sivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Jalustan kiinnityskierre 1/4"
3 Käynnistyskytkin
4 Laser-varoituskilpi
5 Sarjanumero
6 Paristokotelon kannen lukitus
7 Paristokotelon kansi
8 Pidike

9 Pidikkeen lukitusruuvi
10 Pidikkeen ruuvireiät
11 Hihnanohjain
12 Magneetit
13 Pidikkeen 1/4" jalustakiinnike
14 Pidikkeen 5/8" jalustakiinnike
15 Suojalaukku
16 Lasertarkkailulasit*
17 Mittauslaatta ja jalka*
18 Jalusta*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Bosch Power Tools 1 609 929 W91 | (20.5.10)

86 | Suomi

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristoja.

Avaa paristokotelon kansi 7 painamalla lukitusta 6 nuolen suuntaan ja poistamalla paristokotelon kansi. Asenna toimitukseen kuuluva paristot.

Tarkista oikea napaisuus paristokotelon sisällä olevasta kuvasta.

Jos paristot heikkenevät, laserlinjat vilkkuvat n. 5 s nopeassa tempossa mittaustyökalun ollessa käynnissä.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

• Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta.
• Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille.
  Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
  ▶ Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Tasaustarkkuus").
  Pysäytä mittaustyökalu kuljetuksen ajaksi.
  Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Työnnä mittaustyökalun käynnistystä varten käynnistyskytkin 3 asentoon "On". Mittaustyökalu lähettää heti käynnistyksen jälkeen kaksi laserlinjaa ulostuloaukosta 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen edes kaukaa.

Työnnä mittaustyökalun pysäytystä varten käynnistyskytkin 3 asentoon "Off". Pysäytettäessä heiluriyksikkö lukkiutuu.

Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Mittaustyökalu kytkeytyy automaattisesti pois päältä 30 min käyttöajan kuluttua.

Työskentely automaattisen tasauksen kanssa

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle, kiinnitä se pidikkeeseen 8 tai jalustaan 18.

Käynnistyksen jälkeen automaattinen tasaus sovittaa itsetasausalueen ±4° sisällä olevat epäta-saisuudet automaattisesti. Tasaus on päättynyt heti, kun laserlinjat eivät enää liiku.

Jos automaattinen tasaus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, lasersäteet vilkuvat hitaassa tempossa. Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsetasausta. Heti, kun mittaustyökalu on itsetausalueen ±4° si-sällä, palavat lasersäteet taas pysyvästi.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa auto-maattisesti uuden tasauksen. Tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vi-kojen välttämiseksi.

Suomi | 87

Tasaustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Eri- tityisesti lattialta ylöspäin esiintyvät lämpötila- erot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostuma os suurin lähellä lat-tiaa ja maata, tulisi mittaustyökalu mahdollis-suuksien mukaan sijoittaa yleismalliselle jalus-talle ja keskelle työaluetta.

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus tarkistaa aina ennen työn aloittamista.

Tarkista ensin vaakasuoran laserlinjan korkeussekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

Vaakasuoran linjan korkeustarkkuuden tarkistus

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

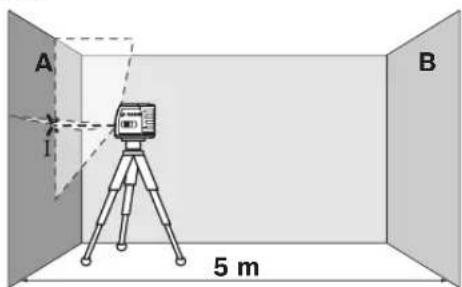

- Asenna mittaustyökalu lähelle seinää A, pidikkeeseen tai jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu.

A B 5 m

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus. Merkitse sen pisteen keskipiste, jossa laserlinjat ristetävät seinässä (piste I).

A 180° I B II

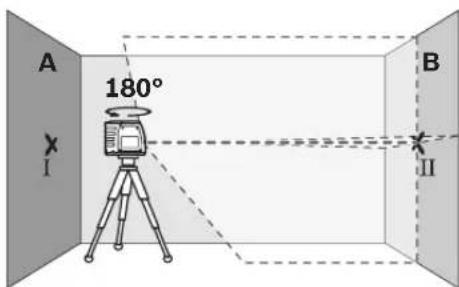

- Kierrä mittaustyökalu 180°, anna sen suorittaa tasaus ja merkitse laserlinjojen risteyspiste vastakkaiselle seinälle B (piste II).

- Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen suorittaa tasaus.

A I B II

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjojen piste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.

A III d I 180° B II

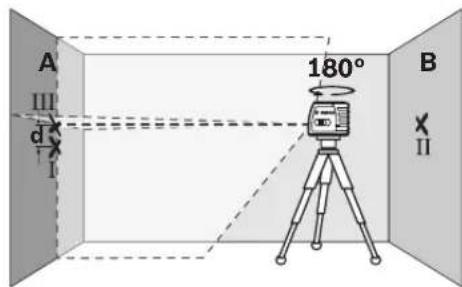

- Kierrä mittaustyökalu 180°, muuttamatta sen korkeutta. Suuntaa se seinään A niin, että pystysuora laserlinja kulkee jo merkityn pisteen I läpi. Anna mittaustyökalun suorittaa tasaus ja merkitse laserlinjojen risteyspiste seinälle A (piste III).

- Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

88 | Suomi

Suurimman sallitun poikkeaman d_max lasket seuraavasti:

d_max = seinien kaksinkertainen etäisyys

x 0,3 mm/m

Esimerkki: Seinien välisen etäisyyden ollessa

5 m suurin sallittu poikkeama

d_max=2×5 m×0,3 mm/m=saa olla 3 mm.

Merkit saavat olla korkeintaan 3 mm toisistaan.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 x 5 m vapaan alueen.

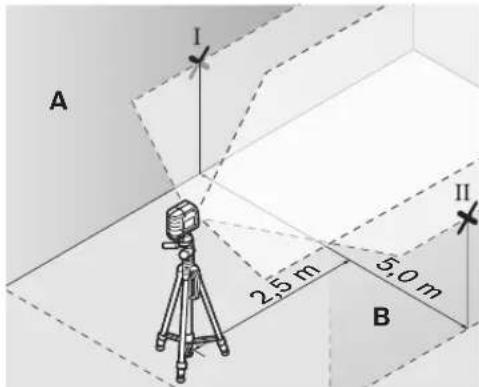

- Asenna mittaustyökalu jalustalle lähelle seinää A tai B aseta se tukevalle, tasaiselle alustalle. Anna mittaustyökalun suorittaa tasaus.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta laserlinjan keskipiste (piste I seinässä A ja piste II seinässä B).

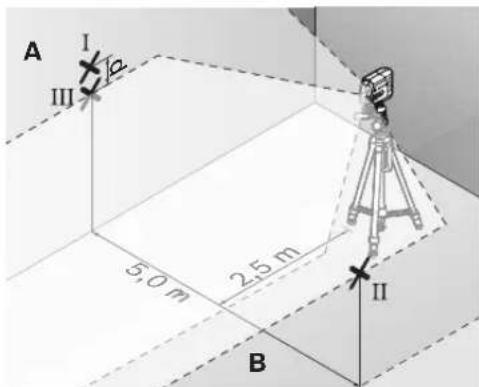

- Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen suorittaa tasaus.

• Suuntaa mittaustyökalun korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökaluln alle) laserlinjan keskipiste osuu täsmälleen aiemmin merkittyyn pistee-seen II, seinässä B.
• Merkitse seinään A laserlinjan keskipiste pisteeksi III (pystysuorassa pisteen I ala- tai ylä-puolella).
• Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d_max lasket seuraavasti:

d_max = seinien kaksinkertainen etäisyys x 0,3 mm/m

Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sallittu poikkeama

d_max=2×5 m×0,3 mm/m=saa olla 3 mm.

Merkit saavat olla korkeintaan 3 mm toisistaan.

Pystysuoran linjan vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

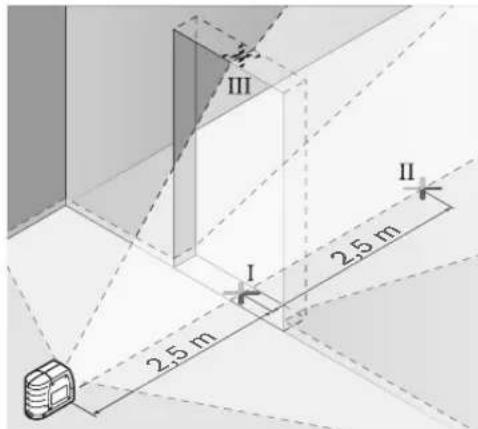

- Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tukevalle tasaiselle alustalle (ei jalustaan). Suuntaa laserlinjat oviaukkoon ja anna mittaustyökalun suorittaa tasaus.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toisella puolella (piste II), sekä oviaukon yläreunaan (piste III).

Suomi | 89

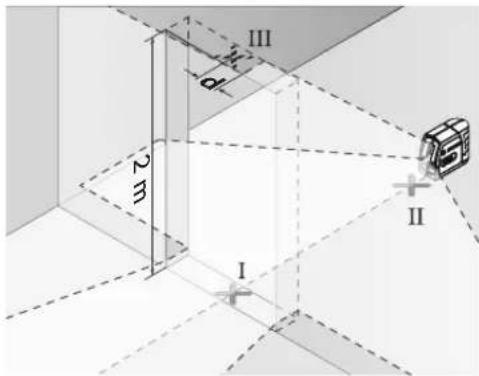

• Aseta mittaustyökalu oviaukon toiselle puolelle heti pisteen II taakse. Anna mittaustyökalun suorittaa tasaus ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee täsmälleen pisteiden 1 ja 11 läpi.
• Erotus d pisteen III ja laserlinjan keskipisteen välillä oviaukon yläreunassa muodostaa mittaustyökalun todellisen poikkeaman pystysuorasta.
• Mittaa oviaukon korkeus.

Suurimman sallitun poikkeaman d_max lasket seuraavasti:

d_max = oviaukon kaksinkertainen korkeus x 0,3 mm/m

Esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallittu poikkeama

d_max = 2 × 2 m × 0, 3 mm/m = 1, 2 mm olla. kit saavat olla korkeintaan 1,2 mm toisistaan.

Työskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Kiinnitys pidikkeeseen

Kiinnitä mittaustyökalu pidikkeeseen 8 kiertä- mällä kiinni pidikkeen kiinnitysruuvi 9 mittaustyökalun 1/4"-jalustakiinnikkeeseen 2. Voit kiertää mittaustyökalua pidikkeessä hölläämällä ruuvia 9 vähän.

Pidikkeen 8 avulla sinulla on seuraavat mahdollisuudet mittaustyökalun kiinnittämiseen:

• Asenna pidike 8 1/4"-jalustakiinnikkeellä 13 jalustaan 18 tai yleismalliseen valokuvausjalustaan. Tarvitset 5/8"-jalustakiinnikkeen 14 yleismalliseen jalustaan kiinnitystä varten.
• P i d i k e 8 voidaan kiinnittää teräsosiin magneeteilla 12.
  – Sisä- ja puuseiniin pidike 8 voidaan kiinnittää ruuveilla. Työnnä vähintään 50 mm pituiset ruuvit pidikkeen ruuvinreikien 10 läpi.
• Putkiin tai vastaaviin, pidike 8 voidaan kiinnittää hihnan avulla, joka vedetään hihnanohjaimen 11 läpi.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Aseta mittaustyöka-Mue jalustakiinnitys 2 jalustan 1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Työskentely mittauslatan kanssa (lisätarvike) (katso kuvat A - B)

Mittauslatan 17 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaustyökalun täsmällinen asetus siirrettävälle korkeudelle pois.

Mittauslatassa 17 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslattaa lasersäteen suunnasta.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällön silmä näkee laserin punaisen valon kirkkaampana.

Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Työesimerkkejä (ks. kuvat C–E)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät grafiikkasivuilta.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa suojataskussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukos- sa säännöllisesti ja varo nukkaa.

Jos mittaustyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Älä itse avaa mittaustyökalua.

Ilmoita ehdottomasti kaikissa kyselyissä ja vara- osatilauksissa 10-numeroinen tuotenumero, jo- ka löytyy mittaustyökalun tyyppikilvestä.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 15 korjattavaksi.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrättämiseen.

Vain EU-maita varten:

Älä heitä mittaustyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan, tulee käyttökelvottomat mittaustyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Akut/paristot:

Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee mahdollisuuksien mukaan purkka, kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 2006/66/EY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά | 91

Ärge visake akuelemente/patareisid olmejäätmete hulka, tulle ega vette.
