Характеристика	Детайли
Тип продукт	Лазерен показалец
Лазерна технология	Зелен лазер
Обхват на измерване	До 30 м (без приемник)
Точност	± 0,3 мм/м
Функции	3 лазерни линии (хоризонтална, вертикална и кръст)
Захранване	4 батерии AA
Живот на батерията	Около 12 часа
Тегло	1,2 кг
Размери	200 x 100 x 100 мм
Употреба	Идеален за нивелиране, маркиране и подравняване
Поддръжка	Редовно почиствайте лещите и проверявайте състоянието на батериите
Безопасност	Избягвайте директен контакт с очите, спазвайте лазерните стандарти за безопасност
Гаранция	2 години

Често задавани въпроси - GLL 3 X Professional BOSCH

Как да калибрирам BOSCH GLL 3 X Professional?

За да калибрирате BOSCH GLL 3 X, поставете нивелира върху равна повърхност и активирайте лазера. Проверете дали лазерът е правилно нивелиран, като използвате референтна повърхност. Настройте при необходимост, следвайки инструкциите в ръководството.

Защо лазерът не се включва?

Проверете дали батериите са правилно поставени и не са изтощени. Подменете батериите при необходимост и се уверете, че устройството е включено.

Как да сменя батериите на BOSCH GLL 3 X Professional?

Отворете отделението за батерии, разположено отзад на устройството. Извадете старите батерии и поставете нови, като спазвате посоката на поляритета.

Видим ли е лазерът на пряка слънчева светлина?

BOSCH GLL 3 X Professional може да бъде труден за виждане на пряка слънчева светлина. Използвайте защитен екран или работете на сянка, за да подобрите видимостта на лазера.

Как да използвам BOSCH GLL 3 X за вертикално подравняване?

Поставете нивелира върху равна повърхност на желаното място. Активирайте лазера и настройте устройството, докато лъчът се подравни с вашата вертикална референтна точка.

Какво да направя, ако лазерът не проектира права линия?

Уверете се, че устройството е правилно калибрирано и поставено върху равна повърхност. Ако проблемът продължава, може да се наложи да се свържете с сервиза за проверка.

Какъв е максималният обхват на BOSCH GLL 3 X Professional?

Максималният обхват на BOSCH GLL 3 X е около 30 метра на закрито, в зависимост от условията на осветление и видимост.

Как да почистя лазера?

Използвайте мека и суха кърпа за почистване на лещата на лазера. Избягвайте използването на химикали, които могат да повредят лещата.

BOSCH GLL 3 X водоустойчив ли е?

BOSCH GLL 3 X Professional има защита IP54, което означава, че е устойчив на прах и пръски вода, но не трябва да се потапя.

Как да активирам режим на заключване?

За да активирате режим на заключване, задръжте натиснат бутона за включване, докато лазерът издаде звуков сигнал. Това ще предотврати случайни настройки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLL 3 X Professional BOSCH

Български ...... Страница 160

Srpski....Strana 168

Slovensko....Stran 175

Hrvatski ...... Stranica 182

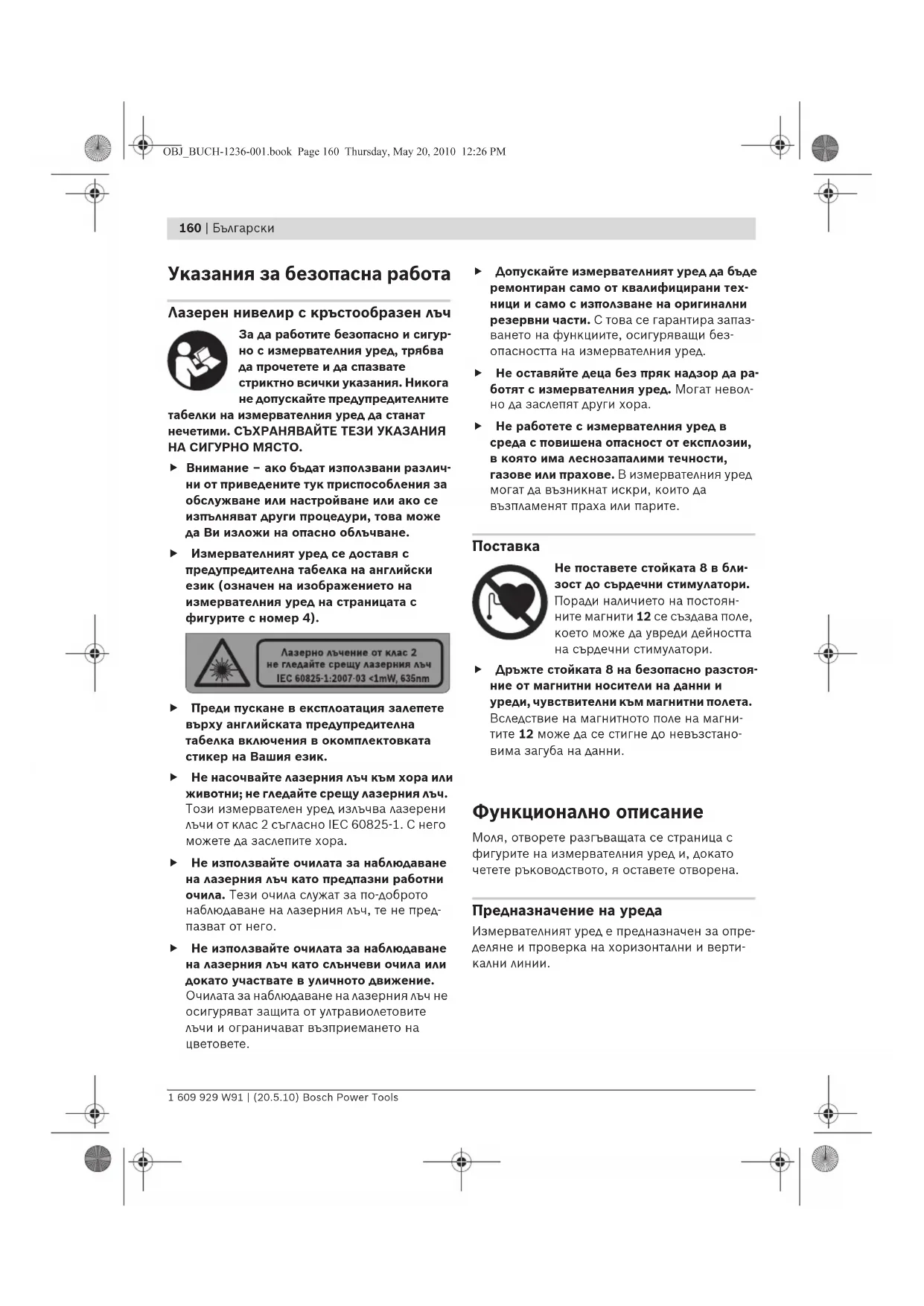

Указания за безопасна работа

Лазерен нивелир с кръстообразен лъч

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и да спазвате стриктно всички указания. Никога не допускайте предупредителните

табелки на измервателния уред да станат нечетими. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облаъчване.
▶ Измервателният уред се доставя с предупредителна табелка на английски език (означен на изображението на измервателния уред на страницата с фигурите с номер 4).

Лазерно лъчение от клас 2 не гледайте срещу лазерния лъч IEC 60825-1:2007-03 <1mW, 635nm

▶ Преди пускане в експлоатация залепете върху английската предупредителна табелка включения в окомплектовката стикер на Вашия език.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничиват възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.

Поставка

Не поставете стойката 8 в близост до сърдечни стимулатори. Поради наличието на постоянните магнити 12 се създава поле, което може да увреди дейността на сърдечни стимулатори.

Дръжте стойката 8 на безопасно разстояние от магнитни носители на данни и уреди, чувствителни към магнитни полета. Вследствие на магнитното поле на магнитите 12 може да се стигне до невъзстановима загуба на данни.

Функционално описание

Моля, отворете разгъвашата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии.

Български | 161

Технически данни

Лазерен нивелир с кръстообразен лъч GLL 2
	Professional
Каталожен номер	3 601 K63 700
Работен диапазон, не по-малко от ^1)	10 m
Точност на нивелиране	± 0,3 mm/m
Диапазон на автоматично нивелиране, типично	± 4°
Време за автоматично нивелиране, типично	<4 s
Работен температурен диапазон	-10 °C ... +50 °C
Температурен диапазон за съхраняване	-20 °C ... +70 °C
Относителна влажност на въздуха, макс.	90 %
Клас лазер	2
Тип лазер	635 nm, <1 mW
C_6	1
Отвор за монтиране към статив– Лазерен нивелир с кръстообразен лъч– Поставка	1/4"1/4"; 5/8"
Батерии	3 x 1 , 5 V L R 0 6 ( A A )
Продължителност на работа, прибл.	15 h
Автоматично изключване след прибл.	30 min
Маса съгласно EPTA-Procedure 01/2003	0,25 kg
Габаритни размери	80 x 42 x 96 mm
Вид защита	IP 5X (защитен от прах)

1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък. Моля, обърнете внимание на каталогния номер на табелката на измервателния уред, търговските наименования могат в някои случаи да бъдат променяни.

За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 5 на табелката му.

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

1 Отвор за изходящия лазерен лъч
2 Резбови отвор за статив 1/4"
3 Пусков прекъсвач
4 Предупредителна табелка за лазерния лъч
5 Сериен номер
6 Бутон за застопоряване на капака на гнездото за батерии
7 Капак на гнездото за батерии
8 Стойка
9 Бутон за застопоряване на стойката

10 Резбови отвори на стойката
11 Водач за колана
12 Магнити
13 Резбови отвор 1/4" на стойката за монтиране към статив
14 Резбови отвор 5/8" на стойката за монтиране към статив
15 Предпазна чанта
16 Очила за наблюдаване на лазерния лъч*
17 Измервателна плочка с поставка*
18 Статив*
* Изобразените на фигурите или описани в ръко- водството за експлоатация допълнителни при- способления не са включени в окомплектовката.

162 | Български

Монтиране

Поставяне/смяна на батериите

Препоръчва се за работа с измервателния уред да се ползват alkalно-манганови батерии.

За отваряне на гнездото на батериите 7 натиснете бутона 6 по посока на стрелката и демонтирайте капака на гнездото. Поставете включените в окомплектовката на измервателния уред батерии. При това внимавайте за правилната полярност на батериите, както е показано на вътрешната страна на капака.

Когато батериите се изтощят, при включване на измервателния уред лазерните линии мигат бързо в продължение на прибл. 5 секунди.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.

Работа с уреда

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.

• Избягвайте резки удари или падане на измервателния уред. След силни външни механични въздействия върху измервателния уред, преди да продължите работа, винаги трябва да изпълнявате процедурата по проверка на точността му (вижте раздела «Точност на нивелиране»).
  Когато пренасяте уреда, предварително го изключвайте. Когато уредът е изключен, модулът за колебателните движения се застопорява автоматично; в противен случай при силни вибрации той може да бъде повреден.

Включване и изключване

За включване на измервателния уред преместете пусковия прекъсвач 3 до позиция «On». Веднага след включване измервателният инструмент излъчва два лазерни лъча през отвора 1.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.
За изключване на измервателния уред пре- местете пусковия прекъсвач 3 в позиция «Off». При изключване модульт за колебателните движения се застопорява автоматично.
He оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

След 30 min работа измервателният уред се изключва автоматично.

Работа със системата за автоматично нивелиране

Поставете измервателния уред на хоризонтална твърда повърхност, на стойката 8 или го монтирайте на статив 18.

След включване системата за автоматично нивелиране компенсира отклонения от хоризонталата в рамките на диапазона от ±4°. Процесът на нивелиране е приключил, когато лазерните линии спрат да се преместват.

Ако автоматичното нивелиране не е възможно, напр. тъй като повърхността, върху която е поставен уреда, се отклонява от хоризонталата

повече от 4° лазерните линии мигат бавно. В такъв случай поставете измервателния уред хоризонтално и изчакайте, докато уредът се нивелира автоматично. След като уредът бъде поставен в диапазона за автоматично нивелиране от ±4°, лазерните линии започват да светят непрекъснато.

При силни вибрации или промяна на положе- нието по време на работа уредът се нивелира автоматично отново. След повторното нивели- ране проверете позициите на хоризонталната, респ. вертикална лазерни линии спрямо рефе- рентни точки, за да избегнете грешки.

Точност на нивелиране

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Тъй като градиентът на температурата в близост до пода е най-голям, по възможност трябва да монтирате уреда на стандартен статив и да го поставите в средата на работната повърхност.

Наред с външните влияния отклонения на резултатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му.

Винаги първо проверявайте точността на височината и на нивелиране на хоризонталната лазерна линия, след това точността на нивелиране на вертикалната лазерна линия.

Ако при някоя от проверките измервателният уред надхвърли максимально допустимото отклонение, той трябва да бъде ремонтиран в оторизиран сервис за електроинструменти на Бош.

Проверка на точността на височината на хоризонталната линия

За проверката трябва да имате свободна зона за измерване с твърда основа с дължина 5 m между две стени А и В.

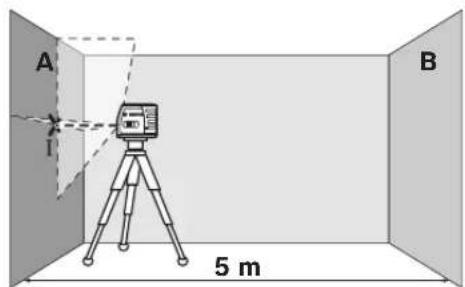

– Монтирайте измервателния уред в близост до стената А на стойката, респ. на статив или го поставете върху твърда равна повърхност. Включете измервателния уред.

A B 5 m

– Насочете лазерния лъч към близката стена А и изчакайте измервателният уред да се нивелира. Маркирайте средата на пресечната точка на двете лазерни линии (точка I).

A 180° B I II

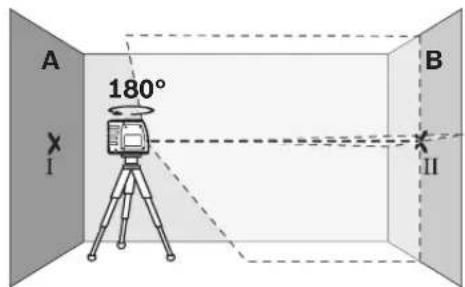

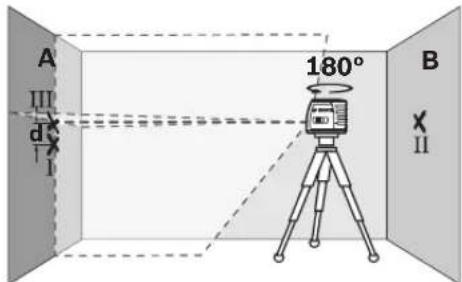

– Завъртете измервателния уред на 180°, изчакайте го да се нивелира автоматично и маркирайте пресечната точка на двете лазерни линии върху стената В (точка II).

164 | Български

– Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.

A I B II

– Изместете измервателния уред по височина (чрез статива или при необходимост с подлагане), така че пресечната точка на лазерните лъчи да попада точно върху маркираната преди това точка II на стената В.

– Без да променяте височината, завъртете уреда на 180°. Насочете го към стената А така, че вертикалната лазерна линия да преминава през маркираната преди това точка I. Изчакайте измервателният уред да се нивелира и маркирайте пресечната точка на лазерните лъчи на стената А (точка III).

- Разликата d между двете маркирани точки I и III на стената А дава действителното отклонение по височина на измервателния уред.

Максимално допустимото отклонение d_max се изчислява по следния начин:

d_max = двойното разстояние между x 0,3 mm/m Пример: при разстояние между стените 5 m отклонението трябва да бъде не по-голямо от d_max = 2 x 5 m x 0, 3 m m / m = 3 m m.

Следователно двете маркирани точки трябва да са една от друга на разстояние най-много 3 mm.

Проверка на точността на нивелиране на хоризонталната линия

За проверката се нуждаете от свободна площ от прибл. 5 x 5 m.

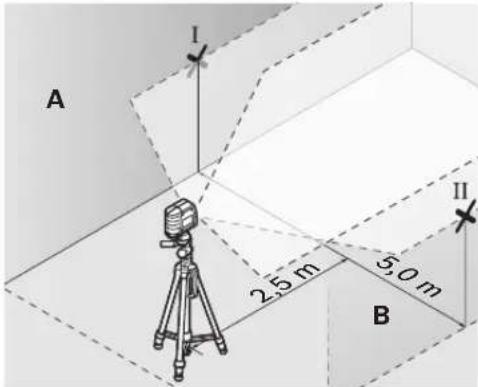

– Монтирайте измервателния уред на стойката, респ. на статив или поставен върху стабилна и равна повърхност в средата между стените А и В. Изчакайте измервателния уред да се нивелира автоматично.

- Маркирайте средата на лазерната линия на двете стени на разстояние отлазерния уред по 2,5 m (точка I на стена А и точка II на стена В).

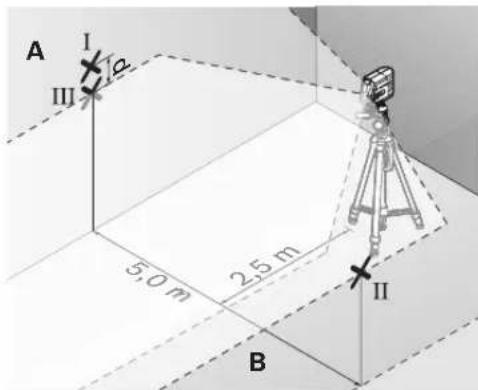

- Завъртете измервателния уред на 180°, поставете го на разстояние 5 m и изчакайте да се нивелира.

– Изместете измервателния уред по височина (чрез статива или при необходимост с подлагане), така че средата на лазерния лъч да попадне точно върху маркираната предитова точка II на стената В.

Български | 165

• Маркирайте на стената А средата на лазерната линия като точка III (точно над, респ. под точка I).
• Разликата d на двете маркирани точки I и III на стената A дава действителното отклонение на измервателния уред спрямо хоризонталата.

Максимално допустимото отклонение d_max се изчислява по следния начин:

d_max = двойното разстояние между x 0,3 mm/m Пример: при разстояние между стените 5 m отклонението трябва да бъде не по-голямо от d_max = 2 x 5 m x 0, 3 m m / m = 3 m m. Следователно двете маркирани точки трябва да са една от друга на разстояние най-много 3 mm.

Проверка на точността на нивелиране във вертикално направление

За проверката се нуждаете от отвор на врата, при която (върху твърда основа) има най- малко по 2,5 m свободна площ от двете страни.

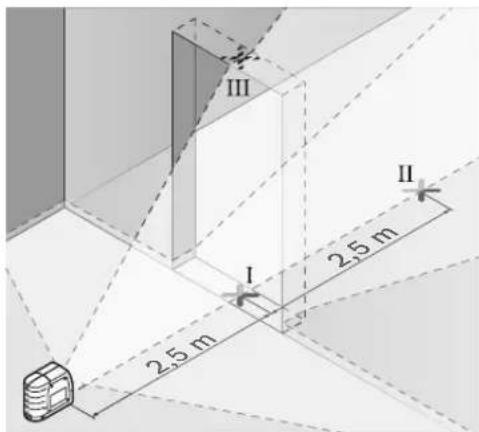

– Поставете измервателния уред на разстояние 2,5 m от вратата върху твърда, равна повърхност (не върху статив). Насочете лазерните линии към вратата и изчакайте измервателният уред да се нивелира автоматично.

– Маркирайте средата на вертикалната лазерна линия на пода на отвора на вратата (точка I), на разстояние 5 m от другата страна на отвора на вратата (точка II), както и на горния ръб на отвора на вратата (точка III).

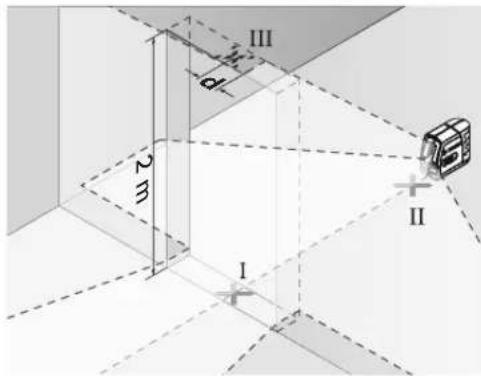

– Поставете измервателния уред на другата страна на отвора на вратата непосредствено зад точката II. Изчакайте измервателният уред да се нивелира и насочете вертикалната линия така, че средата й да преминава точно през точките I и II.
- Разликата d между точка III и средата на лазерната линия на горния ръб на отвора на вратата дава действителното отклонение на измервателния уред от вертикално направление.
- Измерете височината на отвора на вратата.

Максимално допустимото отклонение d_max можете да изчислите, както следва:

d_max = двойната височина на отвора на вратата x 0,3 mm/m

Пример: при височина на отвора на вратата 2 m е допустимо максимально отклонение d_max = 2 × 2 m × 0, 3 m m / m = 1, 2 m m .

Следователно двете маркирани точки трябва да са на разстояние една от друга най-много 1,2 mm.

Указания за работа

Маркирайте винаги точно средата на лазерната линия. Широчината на лазерната линия се променя с разстоянието.

Захвашане в стойка

За монтиране на измервателния уред 8 към стойката навийте застопоряващия винт 9 на стойката в резбовия отвор 1/4" 2 за монтиране към статив на измервателния уред. За да можете да завъртите измервателния уред спрямо стойката първо леко развийте винта 9.

166 | Български

С помощта на стойката 8 имате следните възможности за захвашане на измервателния уред:

• Монтирайте стойката 8, като използвате резбовия отвор 1/4" за статив 13, към статива 18 или към стандартен фото-статив. За монтирането към стандартен строителен триножник използвайте резбовия отвор 5/8" 14.
• Към стоманени повърхности стойката 8 може да бъде захваната с магнитите 12.
  – Към гипс-картонови или дървени плоскости стойката 8 може да бъде захваната с винтове. За целта вкарайте винтове с дължина най-малко 50 mm в отворите 10 на стойката.
• Към тръби или др.п. детайли стойката 8 може да бъде захваната с обикновен колан, който се прекарва през водача 11.

Работа със статив (допълнително приспособление)

Стативът предлага стабилно монтиране с възможност за регулиране на височината. Навийте винта с резба 1/4" в резбовия отвор 2 и го фиксирайте със застопоряващия винт на статива.

Работа с мерителната плочка (допълнително приспособление) (вижте фигури А -В)

С помощта на мерителната плочка 17 можете да пренесете лазерния маркер на пода, респ. височината на лазерния лъч на стенета.

С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от пре- цизно настройване на измервателния уред на височината, която трябва да нанесете.

Мерителната плочка 17 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч фил- трират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

He използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение.
Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Примери (вижте фигури C-E)

Примери за приложението на измервателния уред можете да видите на страницата с фигурите.

Поддържане и сервис

Поддържане и почистване

Съхранявайте и пренасяйте уреда само във включената в окомплектовката предпазна чанта.

Подържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхнос-тите на изхода на лазерния лъч и внимавайте да не остават власинки.

Ако въпреки прецизното производство и внимателно изпитване измервателният уред се повреди, ремонтът трябва да бъде извършен в оторизиран сервис за електроинструменти на Бош. Не се опитвайте да отваряте измервателния уред.

Моля, когато се обръщате към представители- те на Бош с въпроси и когато поръчвате резервни части, непременно посочвайте 10-цифрения каталожен номер от табелката на измервателния уред.

При необходимост от ремонт предоставяйте измервателния уред в чантата 15.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Tel.: [phone]

Тел.: [phone]

Измервателния уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте уреда при битовите отпадъци!

Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани електрически и електронни устройства и утвърждаването й

като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Акумулаторни или обикновени батерии:

Не изхвърляйте акумулаторни или обикновени батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва по възможност предварително да бъдат разреждани докрай и събирани и рециклирани или изхвърляни по начин, който не замърсява околната среда.

Само за страни от ЕС:

съгласно Директива 2006/66/ЕО дефектни или изхабени акумулаторни или обикновени бате- рии трябва да бъдат рециклирани.

Правата за изменения запазени.

168 | Srpski

Uputstva o sigurnosti
