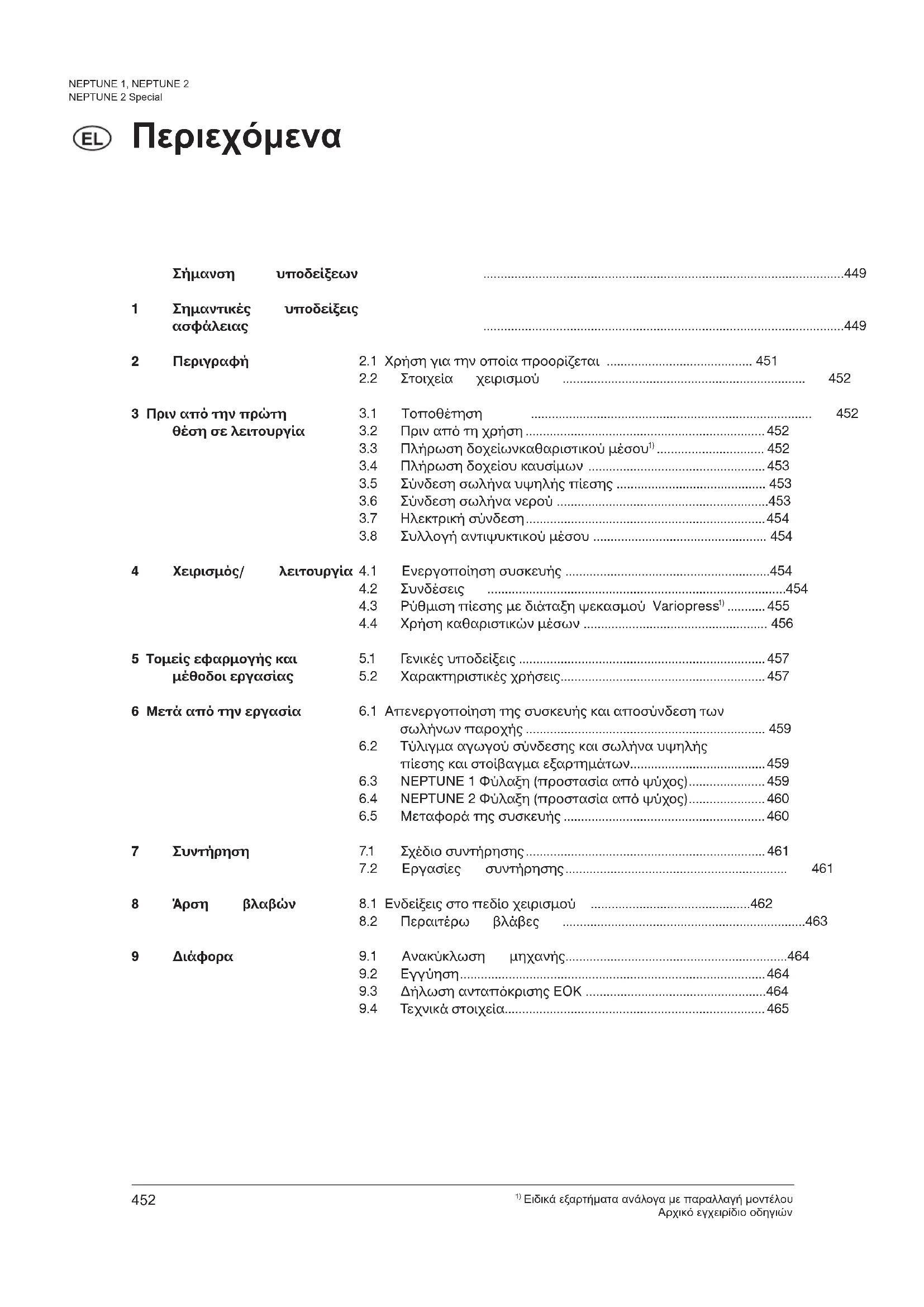

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MH 2C NILFISK

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special Περιεχόμενα Σήμανση υποδείξεων 1 Σημαντικές υποδείξεις

2 Περιγραφή 3 Πριν από την πρώτη θέση σε λειτουργία 4 Χειρισμός/ λειτουργία 5 Τομείς εφαρμογής και μέθοδοι εργασίας 6 Μετά από την εργασία 7 Συντήρηση 8 Άρση βλαβών 9 Διάφορα

2.1 Χρήση για την οποία προορίζεται .......................................... 451

3.3 Πλήρωση δοχείωνκαθαριστικού μέσου

3.4 Πλήρωση δοχείου καυσίμων ................................................... 453

3.5 Σύνδεση σωλήνα υψηλής πίεσης ........................................... 453

3.6 Σύνδεση σωλήνα νερού .............................................................453

3.7 Ηλεκτρική σύνδεση .....................................................................454

3.8 Συλλογή αντιψυκτικού μέσου .................................................. 454

4.1 Ενεργοποίηση συσκευής ...........................................................454

4.2 Συνδέσεις ......................................................................................454

4.3 Ρύθμιση πίεσης με διάταξη ψεκασμού Variopress

5.2 Χαρακτηριστικές χρήσεις ........................................................... 457

6.1 Απενεργοποίηση της συσκευής και αποσύνδεση των

σωλήνων παροχής ..................................................................... 459

6.2 Τύλιγμα αγωγού σύνδεσης και σωλήνα υψηλής

πίεσης και στοίβαγμα εξαρτημάτων ....................................... 459

6.3 NEPTUNE 1 Φύλαξη (προστασία από ψύχος) ...................... 459

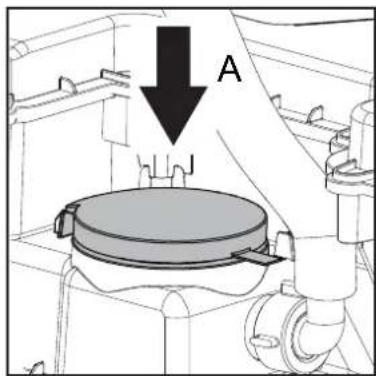

6.4 NEPTUNE 2 Φύλαξη (προστασία από ψύχος) ...................... 460

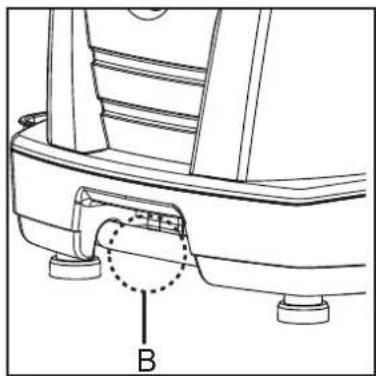

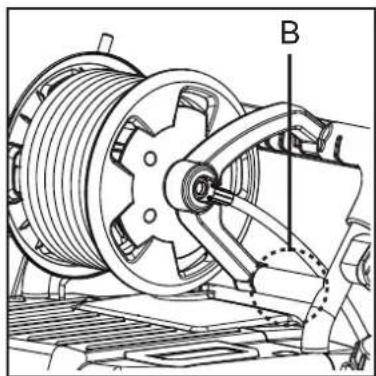

6.5 Μεταφορά της συσκευής .......................................................... 460

7.1 Σχέδιο συντήρησης ..................................................................... 461

7.2 Εργασίες συντήρησης ................................................................ 461

8.1 Ενδείξεις στο πεδίο χειρισμού ..............................................462

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special Οι υποδείξεις ασφάλειας που περιέχονται στο παρόν εγχειρίδιο, οι οποίες αν δεν τη- ρούνται, μπορεί να προκαλέσουν κινδύνους για τη σωματική ακε- ραιότητα ατόμων, επισημαίνονται ιδιαίτερα με το παρόν σύμβολο

1 Σημαντικές υποδείξεις ασφάλειας Σήμανση υποδείξεων Για την ασφάλειά σας

– επιτρέπεται να χρησιμοποιεί- ται μόνο από άτομα, τα οποία έχουν εκπαιδευτεί σχετικά με το χειρισμό αι έχουν ρητή εντολή για το χειρισμό – να λειτουργεί μόνο υπό επίβλε-

– δεν επιτρέπεται να χρησιμοποι- είται από παιδιά – Να μην χρησιμοποιείται από άτομα με διανοητική ή σωματική

Η υψηλή πίεση είναι επικίνδυνη όταν δεν χρησιμοποιείται σωστά. Η ακτί- να υψηλής πίεσης απαγορεύεται να στοχεύει άτομα, ζώα, εγκαταστάσεις υπό πίεση ή ακόμα και την ίδια τη

Φοράτε προστατευτική στολή, ωτα- σπίδες και προστατευτικά γυαλιά. Μην χρησιμοποιείτε τη μηχανή οταν παρευρίσκονται άλλα άτομα χωρίς προστατευτική στολή. Μην στρέφε- τε τον εκτοξευτήρα προς ζώα Μην κατευθύνετε την ακτίνα ψε- κασμού προς το μέρος σας ή προς το μέρος άλλων ανθρώπων για να καθαρίσετε ρούχα ή παπούτσια. Κατά τη λειτουργία της μηχανής παρουσιάζονται στο σύστημα ψε- κασμού δυνάμεις ανάκρουσης, και σε περίπτωση που ο σωλήνας ψε- κασμού έχει σχηματίσει γωνία, εμφα- νίζεται επιπρόσθετα και ροπή στρέ- ψεως. Για το λόγο αυτό θα πρέπει να κρατάτε το σύστημα ψεκασμού σταθερά με τα δύο χέρια.

Η χρήση της μηχανής καθαρισμού υψηλής πίεσης υπόκειται στους ισχύοντες εθνικούς κανονισμούς. Παράλληλα με τις οδηγίες λειτουργίας και τις υποχρεωτικές διατάξεις πρόληψης ατυχημάτων που ισχύουν στη χώρα χρήσεως, πρέπει να τηρούνται και οι αναγνωρισμένοι τεχνικοί κανονισμοί για τον ασφαλή τρόπο εργασίας. Πρέπει να αποφεύγεται κάθε επικίνδυνος τρόπος εργασίας. Δεν επιτρέπεται η χρήση της μηχα- νής καθαρισμού υψηλής πίεσης σε δημόσιους δρόμους. Μην φράσσετε τη λαβή της σκανδά-

Για την ασφαλή μεταφορά μέσα και πάνω σε άλλα οχήματα συνιστούμε τη χρήση ιμάντων στερέωσης προς αποφυγή ολίσθησης και ανατροπής της συσκευής, επίσης πρέπει να χρη- σιμοποιείται και το φρένο ακινητο-

Αν η μεταφορά της συσκευής και των εξαρτημάτων της γίνεται σε θερμο- κρασίες γύρω ή κάτω των 0° C, συνι- στάται η χρήση αντιψυκτικού μέσου μέσα στην αντλία και τον λέβητα στο κεφάλαιο 6. Πριν από την θέση σε λειτουργία Σε περίπτωση που η συσκευή 3 φά- σεων σας παραδόθηκε χωρίς βύσμα, ζητήστε από έναν εξειδικευμένο ηλε- κτρολόγο να τοποθετήσει ένα κατάλ- ληλο τριφασικό βύσμα με επαφή γείωσης ασφαλείας. Πριν από τη θέση σε λειτουργία πρέ- πει να ελέγχετε το καλώδιο ηλεκτρι- κής σύνδεσης και τα άλλα σημαντικά εξαρτήματα της συσκευής όπως το λάστιχο υψηλής πίεσης και το πιστο- λέτο ψεκασμού. Η συσκευή δεν επι- τρέπεται να λειτουργεί σε περίπτω- ση που ένα από τα εξαρτήματα αυτά είναι ελαττωματικό. Τοποθετήστε έτσι τη συσκευή ώστε να είναι εύκολη η πρόσβαση του ηλε- κτρικού βύσματος. Ελέγχετε τακτικά το καλώδιο ηλε- κτρικής τροφοδοσίας για τυχόν βλά- βες ή φθορές από το πέρασμα του χρόνου.Η λειτουργία της μηχανής καθαρισμού υψηλής πίεσης επιτρέ- πεται μόνο εάν ο ρευματολήπτης είναι σε άψογη κατάσταση. Στο σημείο αυτό αναφέρονται συμβουλές ή υποδείξεις, οι οποίες διευκολύνουν την εργασία και διασφαλίζουν ασφαλή λει-

Πριν θέσετε σε λει- τουργία το μηχάνημα καθαρισμού υψηλής πίεσης, διαβάστε οπωσδήποτε τις οδη- γίες λειτουργίας και διαφυλάξτε αυτές σε προσιτή θέση για να μπορείτε να τις ξαναδιαβάσετε

Το σύμβολο αυτό το βρίσκεται σε υποδεί- ξεις ασφάλειας, οι οποίες αν δεν τηρού- νται, μπορεί να προ- καλέσουν κινδύνους για τη συ- σκευή και τη λειτουργικότητά της.454

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special Σε περίπτωση φθοράς του καλωδί- ου, για αποφυγή κινδύνων, θα πρέ- πει να αντικατασταθεί είτε από τον κατασκευαστή μέσω του τμήματος εξυπηρέτησης πελατών ή από άλ- λον εξειδικευμένο τεχνικό.

Η χρήση ακατάλληλων καλωδίων επέκτασης είναι επικίνδυνη. Φροντί- στε ώστε τα καρούλια να είναι πά- ντοτε ξεδιπλωμένα για να αποφύ- γετε το ενδεχόμενο υπερθέρμανσης του καλωδίου. Βύσματα και συνδέσεις καλωδίων ηλεκτρικής σύνδεσης και καλωδίων επιμήκυνσης πρέπει να είναι αδιά-

Οταν χρησιμοποιείτε καλώδιο επιμή- κυνσης πρέπει να έχετε υπόψη σας τις ελάχιστες διατομές των καλωδί-

<16 A <25 A έως 20 m ø1.5mm² ø2.5mm² 20 έως 50 m ø2.5mm² ø4.0mm² Πριν συνδέσετε τη μηχανή καθα- ρισμού υψηλής πίεσης με το ρεύμα, ελέγχετε την ονομαστική τάση της συσκευής. Σιγουρευτείτε ότι η τάση που αναφέρεται στην πινακίδα τύ- που της συσκευής είναι ίδια με την τοπική ηλεκτρική τάση. Η ηλεκτρική σύνδεση της συσκευής πρέπει να γίνει από ηλεκτρολόγο και μάλιστα σύμφωνα με το πρότυ- πο IEC 60364 και τις προδιαγραφές που ισχύουν στον τόπο χρήσης. Προτείνεται για την ηλεκτρική σύνδε- ση της συσκευής – ή να προβλεφτεί διακόπτης κυ- κλώματος ελαττωματικου ρεύ- ματος, ο οποίος διακόπτει την τάση δικτύου σε περίπτωση που το ρεύμα κατά τη διάρκεια 30 ms υπερβαίνει τα 30 mA, – ή να ενσωματωθεί ελεγκτικό γεί-

Το αντικείμενο καθαρισμού πρέπει να ελέγχεται, αν κατά τη διαδικασία καθαρισμού ελευθερώνονται επικίν- δυνες για το περιβάλλον ύλες, π.χ. αμίαντο, λάδια. Ευαίσθητα εξαρτήματα από λάστι- χο, ύφασμα κ.λπ. δεν επιτρέπεται να καθαρίζονται με τη στρογγυλή ακτί- να ψεκασμού. Κατά το καθάρισμα πρέπει να φροντίζετε ώστε να υπάρ- χει αρκετή απόσταση μεταξύ ακρο- φυσίου υψηλής πίεσης και επιφάνει- ας, για να αποφεύγονται ζημιές στην επιφάνεια καθαρισμού. Μην χρησιμοποιείτε το λάστιχο υψη- λής πίεσης σαν σχοινί έλξεως! Η μέγιστες τιμές επιτρεπόμενης πί- εσης λειτουργίας και θερμοκρασίας είναι εκτυπωμένες στο λάστιχο υψη- λής πίεσης. Αποθηκεύετε τη μηχανή σε χώρο χωρίς πάγους ή χρησι- μοποιείτε αντιψυκτικό μέσο! Μην λειτουργείτε τη μηχανή ποτέ χωρίς νερό. Ακόμα και βραχύχρονες ελλείψεις νερού προκαλούν σοβα- ρές ζημιές στα περιλαίμια της αντλί-

Σύνδεση νερού Αυτό το μηχάνημα πλυσίματος/καθαρι- σμού υψηλής πίεσης μπορεί να συνδεθεί με την παροχή πόσιμου

μόνο στις περιπτώσεις που έχει εγκατασταθεί η κατάλληλη βαλβί- δα αποτροπής αντίστροφης ροής, τύπου BA σύμφωνα με το πρότυπο EN 60335-2-79. Αν δεν έχετε προ- μηθευτεί τη βαλβίδα αποτροπής αντίστροφης ροής, μπορείτε να την παραγγείλετε από τον αντιπρόσω- πό σας. Το μήκος του εύκαμπτου σωλήνα ανάμεσα στη βαλβίδα αποτροπής αντίστροφης ροής και στο μηχάνημα πλυσίματος υψηλής πίεσης πρέπει να είναι τουλάχιστον 6 μέτρα (ελάχ. διάμετρος 20 χλστ.) για να απορροφά τις πιθανές αιχ- μές πίεσης. Η λειτουργία αναρρό- φησης (για παράδειγμα από ένα συλλέκτη όμβριων υδάτων) εκτελεί- ται χωρίς τη βαλβίδα αποτροπής αντίστροφης ροής. Για συστάσεις σχετικά με τη ρύθμιση της λειτουρ- γίας αναρρόφησης, επικοινωνήστε με τον αντιπρόσωπό σας. Από τη στιγμή που το νερό διέρχε- ται μέσα από τη βαλβίδα BA, δεν θεωρείται πλέον πόσιμο.

Κατά τη διάρκεια της λειτουργίας κρατήστε κλειστά όλα τα καλύμματα και τις πόρτες της μηχανής. Μην προκαλείτε βλάβες στο καλώδιο ηλεκτρικής σύνδεσης (π.χ. με σύνθλι- ψη, τέντωμα ή πάτημα). Η εξαγωγή του καλωδίου από την ηλεκτρική πρίζα να γίνεται τραβώντας απευθεί- ας το βύσμα (και όχι τραβώντας το καλώδιο σύνδεσης).

Η συσκευή αυτή σχεδιάστηκε για τη χρήση απορρυπαντικών, τα οποία δι- αθέτει ή προτείνει ο κατασκευαστής. Η χρήση άλλων απορρυπαντικών ή χημικών ενδέχεται να επηρεάσει την ασφάλεια της συσκευής.

Η συσκευή προβλέπεται για τη χρή- ση πετρελαίου θέρμανσης ή πετρε- λαίου οχημάτων. Η χρήση ακατάλ- ληλων καυσίμων (π.χ. βενζίνη) είναι επικίνδυνη. Ο καυστήρας ίσως αποτελέσει πηγή έκρηξης και για το λόγο αυτό απαγο- ρεύεται η εφαρμογή της συσκευής εντός των καθορισμένων επικίνδυ- νων περιοχών όπως π.χ. σε κέντρα ανεφοδιασμού ή σε άλλες περιοχές (στη Γερμανία: TΟΕΥ – Τεχνική Οδη- γία για εύφλεκτα υγρά). Σε περίπτωση εγκατάστασης σε κλει- στούς χώρους φροντίστε να υπάρχει κατάλληλος εξαερισμός και διασφα- λίστε την κατάλληλη διέξοδο των καυσαερίων. Είμαστε στη διάθεσή σας για να σας προτείνουμε συστή- ματα σύνδεσης. Για τη σύνδεση της συσκευής σε εγκατάσταση φουγάρου λάβετε υπόψη σας τον εθνικό κανονισμό δόμησης. Είμαστε στη διάθεσή σας για να σας προτείνουμε συστήματα

Προσοχή στην εκροή καυτού νερού και ατμού θερμοκρασί- ας έως και 150°C, κατά τη λει- τουργία σε στάδιο ατμού

Μην αγγίζετε και μην καλύ- πτετε το άνοιγμα καυσαερί- ων. Κίνδυνος τραυματισμού και πυρκαγιάς. Μην αγγίζετε, καλύπτετε ή τοπο- θετείτε τον αγωγό ή το καλώδιο πάνω από την έξοδο των καυσα- ερίων. Κίνδυνος τραυματισμού, υπερθέρμανσης και πυρκαγιάς.455

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special

Μην καταβρέχετε ποτέ ηλεκτρικές συ- σκευές με νερό: Κίνδυνος για ανθρώ- πους, κίνδυνος βραχυκυκλώματος. Οι διαδικασίες ενεργοποίησης προκα- λούν για σύντομο χρονικό διάστημα μεταπτώσεις τάσης. Σε περίπτωση αντιστάσεων δικτύου (ατομική παροχή) μικρότερων των 0,15Ω δεν προκύπτουν βλάβες. Σε περίπτωση αμφιβολίας επικοινω- νήστε με την αρμόδια υπηρεσία ηλε- κτρικής τροφοδοσίας. Συντήρηση και επισκευή

Πριν από εργασίες καθαρισμού και συντήρησης της μηχανής καθα- ρισμού υψηλής πίεσης, πρέπει να βγάζετε οπωσδήποτε το καλώδιο από την πρίζα. Να εκτελείτε μόνο τις εργασίες συντή- ρησης που περιγράφονται στις οδηγί- ες λειτουργίας. Μετά να χρησιμοποι- είτε οπωσδήποτε γνήσια ανταλλα- κτικά. Μην κάνετε καμία τεχνική τρο- ποποίηση στη μηχανή καθαρισμού υψηλής πίεσης.

Λάστιχα υψηλής πίεσης, εξαρτήματα συναρμογής και συζεύξεις είναι πολύ σημαντικά για την ασφάλεια της συ- σκευής. Χρησιμοποιείτε μόνο εξαρ- τήματα υψηλής πίεσης που έχουν εγκριθεί από τον κατασκευαστή. Για περαιτέρω εργασίες συντήρησης και επισκευής, απευθυνθείτε στην υπηρεσία σέρβις της Nilfisk-Nilfisk- ALTO ή σε ένα εξουσιοδοτημένο συ-

Η μηχανή καθαρισμού υψηλής πίε- σης ανταποκρίνεται στη γερμανική »Οδηγία για συστήματα με εκτοξευτή- ρα υγρού«. Πρέπει να γίνεται έλεγχος της μηχανής καθαρισμού υψηλής πίε- σης από ειδικό για λειτουργική ασφά- λεια σύμφωνα με τους Κανονισμούς πρόληψης ατυχημάτων »Εργασίες με συστήματα με εκτοξευτήρα υγρού (BGV D15)« σύμφωνα με τις ανάγκες, τουλάχιστον μία φορά κάθε 12 μήνες. Επίσης είναι υποχρεωτικό, μετά από κάθε εργασία συντήρησης ή μετα- τροπής σε ηλεκτρικές συσκευές, να γίνεται μέτρηση της αντίστασης του σύρματος γης, της αντίστασης μόνω- σης και του ρεύματος εργασίας. Επι- πλέον πρέπει να γίνεται ένας οπτικός έλεγχος των αγωγών σύνδεσης, μία μέτρηση της τάσης και του ρεύματος και ένας έλεγχος λειτουργικότητας. Οι ειδικοί τεχνίτες της υπηρεσίας εξυ- πηρέτησης πελατών της εταιρίας μας είναι στη διάθεσή σας. Οι πλήρεις οδηγίες UVV „ Εργασία με ψεκαστήρες υγρών „ μπορούν να πα- ραγγελθούν στον εκδοτικό οίκο Carl Heymanns-Verlag KG, Luxemburger Straίe 449, 50939 Kφln, ή στον αρμόδιο επαγγελματικό συνεταιρισμό. Τα τμήματα που φέρουν πίεση της παρούσας μηχανής καθαρισμού υψηλής πίεσης κατασκευάζονται σύμφωνα με τη διάταξη περί δοχείων υπό πίεση §9 και υποβάλλονται σε σχετικό έλεγχο πίεσης. Συστήματα ασφάλειας Ανεπίτρεπτη υψηλή πίεση ευαισθη- τοποιεί την ομάδα ρυθμιστικής ασφά- λειας και επαναφέρεται μέσω παρα- καπτήριου αγωγού χωρίς υπόλοιπη πίεση στον αγωγό αναρρόφησης. Σε περίπτωση που η απόδοση τρο- φοδοσίας πέσει κάτω από τη σταθε- ρά ρυθμισμένη τιμή, ο ενσωματωμέ- νος ελεγκτής ροής ρεύματος διακό- πτει αυτόματα τον καυστήρα πετρε- λαίου. Ο καυστήρας πετρελαίου έχει ρυθμιστεί για συνεχή ανάφλεξη. Ως επιπλέον μηχανισμός προστασίας, έχει ενσωματωθεί ένας θερμικός αι- σθητήρας στην έξοδο καυσαερίων του εναλλάκτη θερμότητας. Ετσι, η υπερθέρμανση της συσκευής απο-

Τα συστήματα ασφάλειας έχουν ρυθ- μιστεί και σφραγιστεί στο εργοστάσιο και δεν επιτρέπεται να τροποποιη-

• Η εισπνοή αερολυμάτων μπο- ρεί να είναι επικίνδυνη για την

• Εάν το επιτρέπουν οι συνθή- κες, χρησιμοποιήστε μία συ- σκευή για να αποφύγετε ή να περιορίσετε την παραγωγή αερολυμάτων, π.χ., ένα προ- στατευτικό κάλυμμα για το

• Για προστασία από τα αερο- λύματα, χρησιμοποιήστε μία αναπνευστική προσωπίδα κα- τηγορίας FFP 2 ή υψηλότερης. 2 Περιγραφή

2.1 Χρήση για την οποία

προορίζεται Αυτό το μηχάνημα καθαρισμού υψηλής πίεσης έχει σχεδιαστεί για επαγγελματική χρήση. Μπο- ρεί να χρησιμοποιηθεί για τον κα- θαρισμό αγροτικού και κατασκευ- αστικού εξοπλισμού, στάβλων, οχημάτων, σκουριασμένων επι- φανειών κ.λπ. Το μηχάνημα καθαρισμού δεν εί- ναι κατάλληλο για τον καθαρισμό επιφανειών που έρχονται σε επα- φή με τρόφιμα. Το κεφάλαιο 5 περιγράφει τη χρή- ση του μηχανήματος καθαρισμού υψηλής πίεσης σε διάφορες εργα- σίες που σχετίζονται με τον καθα-

Χρησιμοποιείτε πάντα το μηχάνη- μα καθαρισμού όπως περιγράφε- ται σε αυτές τις οδηγίες χρήσης. Οποιαδήποτε άλλη χρήση ενδέ- χεται να προκαλέσει ζημιές στο μηχάνημα καθαρισμού ή στην επιφάνεια καθαρισμού ή να επι- φέρει σοβαρούς τραυματισμούς στο χειριστή. Η ηλεκτρική σκούπα NEPTUNE 1 έχει σχεδιαστεί μόνο για ελαφριά επαγγελματική χρήση.456

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special

2.2 Στοιχεία χειρισμού

2. Μανδάλωση καλύμματος

3. Δοχείο για καθαριστικό μέσο

5. Πιστολέτο ψεκασμού

7. Εγκατάσταση σωλήνα

9. Στόμια πλήρωσης καυσίμου

10. Σύνδεση σωλήνα υψηλής

πίεσης σε μηχανές χωρίς καρούλι σωλήνα

12. Ενδείξεις ετοιμότητας

13. Συμπλήρωση καυσίμου

14. Ένδειξη χαμηλής στάθμης

15. Συντήρηση από την Nilfisk-

Nilfisk-ALTO-Service

16. Ένδειξη υπερθέρμανσης λέ-

17. Ένδειξη κάλυψης αισθητήρα

18. Γενικός διακόπτης

20. Καθαριστικό μέσο-

3 Πριν από τη θέση σε λειτουργία

Για την άψογη λειτουργία οποιου- δήποτε καυστήρα λαδιού απαι- τείται ακριβές καθορισμένο μίγμα αέρα καύσης και καυσίμου. Η πί- εση αέρα και η περιεκτικότητα σε οξυγόνο εξαρτώνται από το χώρο εφαρμογής και διαφέρουν ανάλο- γα από το υψόμετρο. Αυτό ισχύει είτε χρησιμοποιείτε καύσιμα τύ- που κηροζίνης ή ντίζελ. Η μηχανή καθαρισμού υψηλής πί- εσης ελέγχθηκε εργοστασιακά και ρυθμίστηκε έτσι ώστε να αποδίδει τη μέγιστη απόδοση. Το εργοστά- σιο βρίσκεται σε ύψος περ. 450 m (140 πόδια) πάνω από τη στάθμη της θάλασσα και η ρύθμιση του καυστήρα λαδιού είναι η βέλτιστη για αυτό το υψόμετρο. Αν ο χώρος εφαρμογής της συ- σκευής υπερβαίνει τα 1200 m (3900 πόδια) από τη στάθμη της θάλασ- σας, τότε πρέπει να καθοριστεί ο καυστήρας λαδιού για το συγκεκρι- μένο υψόμετρο έτσι ώστε να λει- τουργεί χωρίς βλάβες και οικονο- μικά. Απευθυνθείτε για το σκοπό αυτό στον ειδικό έμπορό σας ή στο Nilfisk-Nilfisk-ALTO-Service.

3.2 Πριν από τη χρήση

1. Πριν από την πρώτη θέση σε

λειτουργία ελέγξτε προσεκτι- κά τη συσκευή για ελλείψεις ή φθορές και εφόσον διαπιστώ- σετε κάτι τέτοιο, δηλώστε το άμεσα στον έμπορο της Nilfisk- Nilfisk-ALTO.

2. Θέστε σε λειτουργία τη συ-

σκευή μόνο εφόσον αυτή βρί- σκεται σε άψογη κατάσταση.

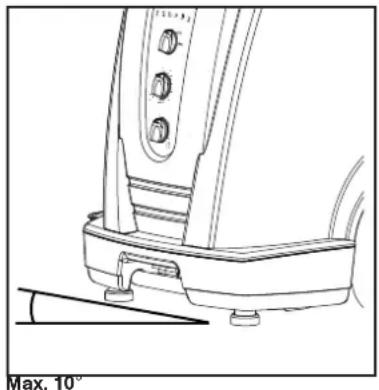

3. Η κλίση για την τοποθέτηση

του μηχανήματος καθαρισμού υψηλής πίεσης δεν πρέπει να ξεπερνά τις 10o σε οποιαδήπο- τε κατεύθυνση. Απεικόνιση βλέπε πίσω πλευρά εξώφυλλου των παρόντων οδηγι- ών λειτουργίας.

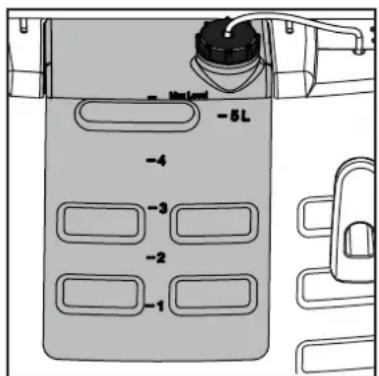

1. Γεμίστε τα δοχεία καθαριστι-

κού μέσου με καθαριστικό μέσο Nilfisk-ALTO. Για ποσότητα πλήρωσης βλέ- πε κεφάλαιο 9.4 Τεχνικά δεδο-

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

Σε θερμοκρασίες χαμηλότερες των 8°C αρχίζει το καύσιμο οικια- κής χρήσης να πήζει (διαχωρισμός παραφίνης). Ετσι ίσως αντιμετω- πίσετε δυσκολίες εκκίνησης του καυστήρα. Για το λόγο αυτό κατά τη διάρκεια του χειμώνα αναμίξτε βελτιωτικό ροής (στο εμπόριο για καύσιμα οικιακής χρήσης) ή χρη- σιμοποιήστε ‘ντίζελ για χειμώνα’.

Σε κρύα συσκευή: Γεμίστε το δοχείο καυσίμου από ένα καθαρό μπετόνι με φρέσκο καύσιμο, πετρέλαιο, DIN 51603-1 (χωρίς βιοντίζελ) ή Ντίζελ EN 590 (Ντίζελ με βιοντίζελ έως 7%). Σύμφωνα με το EN 590, μπορεί να χρησιμοποιηθεί ντίζελ (έως 7% βιοντίζελ) με τους ακόλουθους περιορισμούς: Μέγιστος χρόνος φύλαξης σε δοχείο ντίζελ μηχα- νήματος καθαρισμού υψηλής πί- εσης: 1 μήνας. Δεν επιτρέπεται η χρήση ντίζελ που φυλάσσεται εξωτερικά πάνω από 6 μήνες σε μηχανήματα καθαρισμού υψηλής πίεσης Nilfisk-ALTO.Δεν συνιστά- ται η χρήση ντίζελ EN 590 σε HPW σε θερμοκρασία περιβάλλοντος κάτω των 0°C. Δεν πρέπει να χρη- σιμοποιείται ντίζελ EN 590 που βρίσκεται σε ανοιχτό μπετόνι. Το καύσιμο δεν πρέπει να περιέ- χει ακαθαρσίες. – Για ποσότητα πλήρωσης βλέπε κεφάλαιο 9.4 Τεχνικά δεδομέ-

Αποφύγετε την είσοδο ακαθαρσι- ών, για να μην προκληθούν βλά- βες στο δοχείο καυσίμου.

1. Συνδέστε το λάστιχο υψηλής

πίεσης με την ταχεία ζεύξη στην υποδοχή υψηλής πίεσης.

3.6 Σύνδεση σωλήνα νερού

1. Πριν συνδέσετε το λάστιχο νε-

ρού στη συσκευή, ξεπλύνετέ το για λίγο με νερό, ώστε να μην εισέλθουν στη συσκευή άμμος και άλλα μόρια ακαθαρ-

2. Συνδέστε το λάστιχο υψηλής

πίεσης με την ταχεία ζεύξη στην υποδοχή υψηλής πίεσης.

Για απαραίτητη ποσότητα πλήρω- σης και πίεση νερού βλέπε κεφά- λαιο 9.4 Τεχνικά δεδομένα. Σε περίπτωση κακής ποιότητας νε- ρού (αλλουβιακή άμμος) συνιστού- με την εγκατάσταση φίλτρου νερού στην είσοδο νερού. Συνιστούμε επίσης τη χρήση ενι- σχυμένου λάστιχου νερού με ονο- μαστικό εύρος τουλάχιστον 3/4” (19 mm).

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιώνNEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

3.7 Ηλεκτρική σύνδεση

Σε συσκευές με μεταγωγή τάσης πρέπει να έχει ρυθμιστεί οπωσ- δήποτε η σωστή τάση δικτύου στη συσκευή, προτού εισαχθεί το βύ- σμα στη πρίζα. Διαφορετικά ίσως προκληθούν βλάβες σε ηλεκτρικά δομικά μέρη της συσκευής.

Κατά τη χρήση καρουλιών καλω-

1. Εξαιτίας κινδύνου πυρκαγιάς

και υπερθέρμανσης πρέπει να ξετυλίγετε πάντα όλο το

Συνδέστε τη συσκευή μόνο σε κα- τάλληλη ηλεκτρική εγκατάσταση.

1. Λάβετε υπόψη σας τις υποδεί-

ξεις ασφάλειας στο κεφάλαιο

2. Εισάγετε το βύσμα στην πρί-

Το σύστημα αγωγών της συσκευ- ής είναι γεμάτο εργοστασιακά με αντιψυκτικό μέσο. Το υγρό που θα εξέλθει αρχικά (περ. 5 λίτρα)

3.8 Συλλογή αντιψυκτικού

πρέπει να συλλεχθεί σε ένα δο- χείο για να χρησιμοποιηθεί ξανά στο μέλλον. 4 Χειρισμός / λειτουργία

4.1 Ενεργοποίηση συσκευής

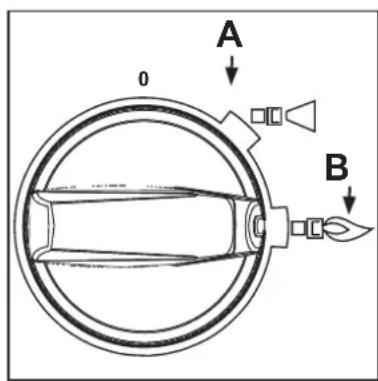

1. Ρυθμίστε γενικό διακόπτη

στη θέση κρύου νερού (Α). Το ηλεκτρονικό σύστημα ελέγχου εκτελεί αυτοέλεγχο, όλες οι φωτο- δίοδοι LED ανάβουν μία φορά. Ο κινητήρας ξεκινάει.

2. Εισαγάγετε αέρα στο

μηχάνημα ενεργοποιώντας το πιστολέτο ψεκασμού.

3. Όταν η ροή του νερού

σταθεροποιηθεί, συνεχίστε με τα ακόλουθα βήματα.

Να καθαρίζετε πάντα το ενωτικό από ενδεχόμενα μόρια ακαθαρ- σιών, πριν ενωθεί ο σωλήνας ψε- κασμού με το πιστολέτο ψεκασμού.

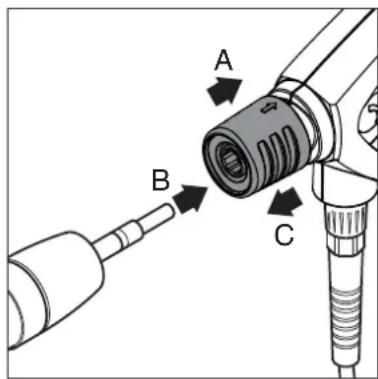

4.2.1 Σύνδεση σωλήνα

ψεκασμού στο πιστολέτο ψεκασμού

1. Τραβήξτε την μπλε λαβή τα-

χείας αποδέσμευσης (A) του πιστολέτου ψεκασμού προς

2. Εισάγετε το ρύγχος της διάτα-

ξης ψεκασμού (B) στη σύνδε- ση ταχείας αποδέσμευσης και απελευθερώστε το.

3. Πιέστε τη διάταξη ψεκασμού

(ή όποιο άλλο εξάρτημα) προς τα εμπρός για να ελέγξετε αν είναι καλά συνδεδεμένη με το πιστολέτο ψεκασμού. 400V 400V230V 230V

4.2.2 Λειτουργία κρύου νερού /

λειτουργία ζεστού νερού (έως 100 °C)

1. Γυρίστε τον κεντρικό διακό-

πτη στη θέση ‘Ζεστό Νερό’ (B) και επιλέξτε την απαιτούμενη θερμοκρασία στον ρυθμιστή θερμοκρασίας.

2. Απασφαλίστε πιστολέτο ψε-

κασμού και ενεργοποιήστε το.

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

4.2.3 Λειτουργία ατμού

Κατά τη λειτουργία του ατμού, προσέχετε το ζεστό νερό και την εξαγωγή ατμού καθώς μπορεί να φτάσουν μέχρι και τους 150°C.

1. Για ειδικές εφαρμογές χρησι-

μοποιήστε σωλήνα ακτινοβο- λίας με ακροφύσιο ατμού (Βλ. Κατάλογο για τα εξαρτήματα).

2. Ανοίξτε το καπάκι.

3. Στρέψτε την περιστρεφόμενη

κεφαλή αριστερόστροφα μέ- χρι το σημείο αναστολής.

4. Ρυθμίστε γενικό διακόπτη στη

5. Επιλέξτε θερμοκρασία (πάνω

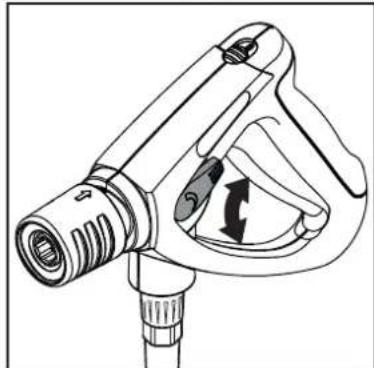

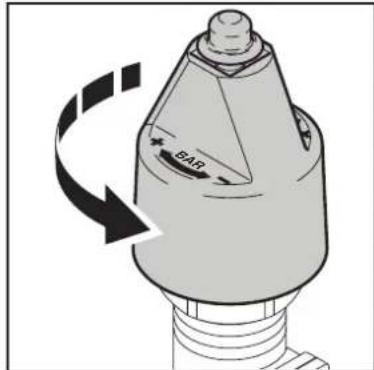

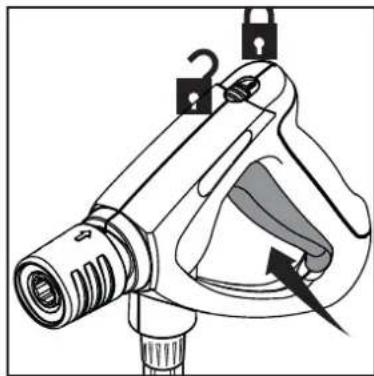

4.3 Ρύθμιση πίεσης με

διάταξη ψεκασμού Ergo Variopress

1. Με το πιστολέτο ψεκασμού

Vario μπορείτε να διαφορο- ποιήσετε τη ροή του νερού και επομένως την πίεση της

2. Σπρώξτε τη σκανδάλη προς

τα εμπρός για πλήρη πίεση

Ο καυστήρας ενεργοποιείται. Κατά τη διακοπή εργασιών: Εφαρμόζετε το σύρτη ασφάλειας ακόμα και σε μικρές διακοπές ερ- γασίας (βλέπε εικ. στο κεφάλαιο 6.1).

Σε συσκευές με καρούλι λάστιχου: Στη λειτουργία ζεστού νερού ξετυ- λίγετε το λάστιχο υψηλής πίεσης τελείως από το καρούλι του λάστι- χου, διότι διαφορετικά ενδέχεται να παραμορφωθεί το καρούλι του λά- στιχου λόγω υπερθέρμανσης. Για λόγους ασφαλείας, ποτέ μην κλείνετε ή φράσσετε τη σκανδάλη του πιστολέτου κατά τη λειτουργία του. Η σκανδάλη πρέπει να είναι ελεύθερη, ώστε να μην εμποδίζεται η ροή του νερού

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

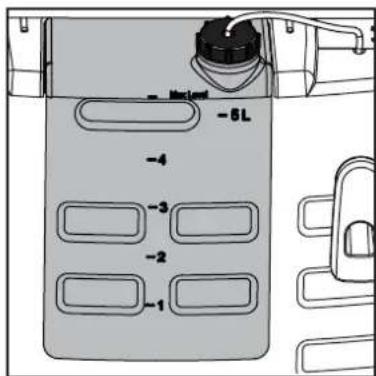

4.4 Χρήση καθαριστικών

NEPTUNE 1 Τα απορρυπαντικά μπορούν να αναρροφηθούν από τον στά- νταρτ εγκατεστημένο εγχυτήρα μόνο σε λειτουργία χαμηλής πί-

1. Αραιώστε καθαριστικό μέσο

σύμφωνα με τις οδηγίες του κατασκευαστή.

2. Γυρίστε το καπάκι της

κεφαλής ακροφυσίου FlexoPowerPlus προς την ένδειξη "CHEM" έως ότου σταματήσει να γυρνάει.

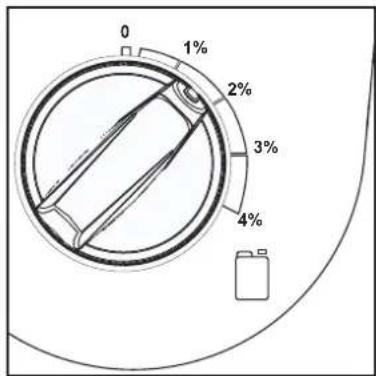

3. Η ποσότητα του καθαριστι-

στεί με την περιστροφή της βαλβίδας μέτρησης.

4. Διακόπτης λειτουργίαςΓυρί-

στε το διακόπτη στη θέση " I ".

5. Χρησιμοποιήστε το πιστολέ-

το ψεκασμού. NEPTUNE 2

1. Ρυθμίστε την επιθυμητή πυ-

κνότητα του απορρυπαντικού στο σύστημα δοσολογίας του απορρυπαντικού.

2. Ψεκάστε το αντικείμενο προς

3. Αφήστε το να δράσει ανάλογα

από το βαθμό ακαθαρσιών. Τε- λικά ξεπλύνετε με ακτινοβολία υψηλής πίεσης.

Τα καθαριστικά μέσα δεν πρέπει να στεγνώνουν πάνω στα αντι- κείμενα. Οι επιφάνειες που πρό- κειται να καθαριστούν ίσως φθα-

Για ειδικές εφαρμογές (π.χ. απο- λύμανση), η ποσότητα καθαριστι- κού μέσου εξακριβώνεται μέσω παροχής ψεκαστικού υγρού. Για παροχή νερού βλέπε κεφάλαιο

9.4 Τεχνικά δεδομένα.

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 5 Τομείς εφαρμογής και μέθοδοι

5.1 Γενικές υποδείξεις

Το αποτέλεσμα καθαρισμού ενισχύεται σε υψηλότερες θερμοκρασίες. Ιδιαίτερα λίπη και λάδια διαλύονται ευκολότερα και γρηγορότερα. Οι πρωτεϊνες διαλύονται καλύτερα στους 60 °C, λίπη και λάδια στους 70 °C έως 90 °C.

5.1.4 Μηχανική επίδραση

Για να διαλυθούν ισχυρά στρώματα βρωμιάς είναι απαραίτητες επι- πλέον μηχανικές επιδράσεις. Ειδικοί σωλήνες ψεκασμού και (περιστρε- φόμενες βούρτσες) πλυσίματος προσφέρουν το καλύτερο αποτέλεσμα για να διαλυθεί το στρώμα βρωμιάς. Μπορείτε να μαλακώσετε τα παχιά στρώματα ακαθαρσιών στα οποία έχει δημιουργηθεί σκληρή κρούστα μουλιάζοντας για λίγη ώρα. Ιδανι- κή μέθοδος για εφαρμογές στην κτηνοτροφία, π.χ. σε χοιροστάσια. Το καλύτερο αποτέλεσμα επιτυγχάνεται με τη χρήση αφρού ή απλών αλ- καλικών καθαριστικών. Αφήστε το προϊόν να δράσει για 15 λεπτά πάνω στη λερωμένη επιφάνεια πριν από τον ψεκασμό με υψηλή πίεση. Το αποτέλεσμα θα είναι μια πολύ πιο γρήγορη διαδικασία καθαρισμού.

5.1.2 Ψεκασμός μέσου

καθαρισμού και αφρού Το πλέον αποτελεσματικό καθάρισμα με υψηλή πίεση επιτυγχάνεται εφόσον τηρηθούν μερικές οδηγίες σε συνδυασμό με την πείρα σας σε ειδικούς τομείς. Τα εξαρτήματα και τα μέσα καθαρισμού είναι σε θέση να βελτιώσουν το αποτέλεσμα του καθαρισμού εφόσον χρησιμοποιούνται σωστά. Ακολουθούν μερικές βασικές υποδείξεις.

Το μέσο καθαρισμού και ο αφρός θα πρέπει να ψεκάζονται σε στεγνή επιφάνεια, έτσι ώστε το μέσο καθαρισμού να έρχεται σε επαφή με τη βρωμιά χωρίς άλλη αραίωση (όχι στο άμεσο ηλιακό φως). Σε κάθετες επιφάνειες η εργασία πρέπει να γίνεται από κάτω προς τα πάνω, για να αποφεύγονται γλιστρήματα κατά την εκροή του μέσου καθαρισμού. Αφήνετε να δράσει μερικά λεπτά πριν αρχίσετε το καθάρισμα με τη δέσμη νερού υψηλής πίεσης. Μην αφήνετε το μέσο καθαρισμού να ξε-

5.1.5 Υψηλή παροχή νερού

και υψηλή πίεση H υψηλή πίεση δεν αποτελεί πάντα την καλύτερη λύση καθώς πολύ υψηλή πίεση μπορεί να προκαλέσει βλάβη σε επιφάνειες. Το αποτέλεσμα καθαρισμού εξαρτάται επίσης και από την παροχή νερού. Η πίεση της τάξης των 100 bar είναι αρκετή για το καθάρισμα αυτοκινήτων (σε συνδυασμό με ζεστό νερό). Μεγαλύτερη παροχή νερού διευκολύνει το ξέπλυμα και την απομάκρυνση της διαλυμένης

Χρήση Εξαρτήματα Μέθοδος

χοιροστασίων Καθάρισμα τοίχων, δαπέδων, εξο-

Ψεκαστήρας αφρού Κοντάρι αφρού Powerspeed Floor Cleaner Μέσο καθαρισμού Universal Alkafoam

1. Μαλάκωμα - ψεκάστε αφρό σε όλες τις επιφάνειες (από κάτω

προς τα πάνω) και αφήστε να δράσει 30 λεπτά.

2. Απομακρύνετε τις βρωμιές με υψηλή πίεση και εν ανάγκη με τα

κατάλληλα εξαρτήματα. Σε κάθετες επιφάνειες οι εργασίες να εκτελούνται πάλι από κάτω προς τα πάνω.

3. Για την απομάκρυνση μεγαλύτερων ποσοτήτων βρωμιάς ρυθμί-

στε τη μεγαλύτερη δυνατή παροχή νερού.

4. Προς εξασφάλιση του τομέα υγιεινής, να χρησιμοποιείτε μόνο

τα μέσα απολύμανσης που συνιστούμε. Η στρώση του απο- λυμαντικού μέσου επιτρέπεται μόνο μετά την απομάκρυνση της

αλέτρια κ.λπ. Κοντάρι στάνταρτ Ψεκαστήρας μέσου

Κοντάρι Powerspeed Κυρτό κοντάρι και σύτημα πλυσίματος κάτω μέρους οχημάτων

1. Ψεκάστε μέσο καθαρισμού στην επιφάνεια για να δι-

αλυθεί η βρωμιά. Οι εργασίες εκτελούνται από κάτω προς τα πάνω.

2. Ξεπλένετε τις βρωμιές με υψηλή πίεση και εργάζεστε

πάλι από κάτω προς τα πάνω. Χρησιμοποιείτε εξαρ- τήματα που διευκολύνουν την πρόσβαση σε δύσκολα

3. Καθαρίζετε ευαίσθητα εξαρτήματα όπως κινητήρες και

ελαστικά με χαμηλή πίεση για να αποφύγετε βλάβες.462

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special

Χρήση Εξαρτήματα Μέθοδος

Κοντάρι στάνταρτ Ψεκαστήρας μέσου

Κυρτό κοντάρι και σύτημα πλυσίματος κάτω μέρους οχημάτων

1. Ψεκάστε μέσο καθαρισμού στην επιφάνεια για να

διαλυθεί η βρωμιά. Οι εργασίες εκτελούνται από κάτω προς τα πάνω. Για την απομάκρυνση υπολειμμάτων από έντομα προψεκάζετε π.χ. Allosil, κατόπιν ξεπλένετε με χαμηλή πίεση και καθaρίζετε ολόκληρο το όχημα προσθέτοντας μέσο καθαρισμού. Αφήστε το μέσο καθαρισμού να δράσει 5 λεπτά περίπου. Οι μεταλλιές επιφάνειες μπορούν να καθαριστούν με Rim Top.

2. Ξεπλένετε τις βρωμιές με υψηλή πίεση και εργάζεστε

πάλι από κάτω προς τα πάνω. Χρησιμοποιείτε εξαρτήματα που διευκολύνουν την πρόσβαση σε δύσκολα σημεία. Χρησιμοποιείτε βούρτσες. Χρησιμοποιείτε κοντούς σωλήνες για το καθάρισμα κινητήρων και κιβωτίων ταχυτήτων.

3. Καθαρίζετε ευαίσθητα εξαρτήματα όπως κινητήρες και

ελαστικά με χαμηλή πίεση για να αποφύγετε βλάβες.

4. Ψεκάστε με τη συσκευή καθαρισμού υψηλής

πίεσης υγρό κερί για να μειώσετε το βαθμό επανασυγκέντρωσης βρωμιάς. Χρήση Εξαρτήματα Μέθοδος

αντικείμενα Ψεκαστήρας αφρού Κοντάρι στάνταρτ Κυρτό κοντάρι Κεφαλή καθαρισμού

1. Ψεκάστε μία πυκνή στρώση αφρού στη στεγνή

επιφάνεια. Σε κάθετες επιφάνειες οι εργασίες εκτελούνται από κάτω προς τα πάνω. Αφήστε το μέσο καθαρισμού να δράσει 30 λεπτά για ιδανικό αποτέλεσμα.

2. Ξεπλένετε τις βρωμιές με δέσμη νερού υψηλής

πίεσης. Χρησιμοποιείτε κατάλληλα εξαρτήματα. Χρησιμοποιείτε υψηλή πίεση για να διαλυθεί η βρωμιά. Χρησιμοποιείτε χαμηλή πίεση και υψηλή παροχή νερού για να απομακρύνετε τις βρωμιές.

3. Ψεκάστε απολυμαντικό μέσο μόνο εφόσον γίνει πλήρης

απομάκρυνση τις βρωμιάς. Ισχυρές βρωμιές, π.χ. σε σφαγεία, μπορούν να απομακρυνθούν με μεγάλη παροχή νερού. Οι κεφαλές καθαρισμού ντεπόζιτων εξυπηρετούν στο καθάρισμα βαρελιών, μπουκαλιών, δεξαμενών κ.λπ. Οι κεφαλές καθαρισμού ντεπόζιτων κινούνται με υδραυλικό ή ηλεκτρικό σύστημα και καθιστούν δυνατό το αυτόματο καθάρισμα χωρίς συνεχή έλεγχο. Οξειδωμένες,

επιφάνειες πριν την επεξεργασία Διάταξη υγρής δέσμης 1. Συνδέστε τη διάταξη υγρής δέσμης με τη συσκευή καθαρισμού υψηλής πίεσης και εισάγετε το λάστιχο αναρρόφησης στο δοχείο άμμου.

2. Κατά τη διάρκεια της εργασίας να φοράτε

προστατευτικά γυαλιά και προστατευτική στολή.

3. Με το μείγμα άμμου/νερού μπορείτε να απομακρύνετε

σκουριές και χρώματα.

4. Μετά την αμμοριπή σφραγίστε τις επιφάνειες έναντι

οξείδωσης (μέταλλα) και σαπίλας (ξύλο). Αυτά αποτελούν μόνο μερικά παραδείγματα χρήσεων. Κάθε εργασία καθαρισμού είναι διαφορετική. Σας παρακαλούμε απευθυνθείτε στον αντιπρόσωπο της Nilfisk-ALTO για να πληροφορηθείτε την καλύτερη λύση για την εκάστοτε εργασία καθαρισμού.463

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 6 Μετά την εργασία

της συσκευής και αποσύνδεση των σωλήνων παροχής

2. 2. Ενεργοποιήστε το πιστολέ-

το ψεκασμού χωρίς να συνδέ- σετε το σωλήνα, προκειμένου να αδειάσετε όλο το νερό που έχει απομείνει στο σύστημα

3. Απενεργοποίηση κεντρικού

διακόπτη, διακόπτης σε θέση “OFF“.

4. Βγάλτε το βύσμα συσκευής

5. Ενεργοποιήστε το πιστολέτο

ψεκασμού έως ότου η συ- σκευή δεν βρίσκεται υπό πί-

6. Εφαρμόστε μάνδαλο ασφά-

λειας στο πιστολέτο ψεκα-

7. Αποσυνδέστε το σωλήνα νε-

σύνδεσης και σωλήνα υψηλής πίεσης και στοίβαγμα εξαρτημάτων Κίνδυνος παραπατήματος! Προς αποφυγή ατυχημάτων, θα πρέπει ο αγωγός σύνδεσης και ο σωλήνας υψηλής πίεσης να τυλί- γονται πάντα με προσοχή. Τοποθετήστε τον σωλήνα ψεκα- σμού στη θέση αποθήκευσης.

Αποθηκεύστε το μηχάνημα καθα- ρισμού σε ξηρό μέρος χωρίς τον κίνδυνο ψύξης ή προστατεύστε το όπως περιγράφεται παρακάτω:

1. Αφαιρέστε τον ελαστικό σω-

λήνα εισαγωγής νερού από την παροχή νερού.

2. Τοποθετήστε τον ελαστικό

σωλήνα εισαγωγής νερού σε έναν κάδο που περιέχει αντι- ψυκτικό υγρό.

3. Αφαιρέστε τη λόγχη ψεκα-

4. Ενεργοποιήστε το μηχάνη-

μα καθαρισμού γυρίζοντας τον κύριο διακόπτη στη θέση «Cold Water» (Κρύο νερό).

5. Χρησιμοποιήστε το πιστόλι

6. Κατά την αναρρόφηση, χρη-

σιμοποιήστε το πιστόλι ψεκα- σμού δύο ή τρεις φορές.

7. Το μηχάνημα προστατεύεται

από τη ψύξη όταν εξάγεται αντιψυκτικό διάλυμα από το πιστόλι ψεκασμού.

8. Ασφαλίστε το άγκιστρο ασφα-

λείας στο πιστόλι ψεκασμού.

9. Αφαιρέστε τον ελαστικό σω-

λήνα εισαγωγής νερού από

10. Απενεργοποιήστε το μηχά-

νημα καθαρισμού και αποθη- κεύστε το σε όρθια θέση.

11. Όταν χρησιμοποιήσετε ξανά

το μηχάνημα, συλλέξτε το αντιψυκτικό διάλυμα και απο- θηκεύστε το για μελλοντική ή σωστή απόρριψη.464

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

8. Η συσκευή είναι ασφαλισμένη

έναντι ψύχους όταν εκρέει διά- λυμα αντιψυκτικού μέσου από το πιστολέτο ψεκασμού.

9. Εφαρμόστε το μάνδαλο ασφά-

λειας στο πιστολέτο ψεκα-

10. Κλείστε το κάλυμμα.

11. Απενεργοποιήστε τη συσκευή,

θέση διακόπτη „OFF“.

12. Προς αποφυγή οποιουδήπο-

τε κινδύνου, Αποθηκεύστε τη συσκευή προσωρινά σε όρθια θέση μέσα σε δωμάτιο που θερμαίνεται.

13. Κατά την επόμενη θέση σε λει-

τουργία συλλέξτε το διάλυμα αντιψυκτικού μέσου, με σκοπό να το χρησιμοποιήσετε ξανά στο μέλλον. Τοποθετήστε τη συσκευή σε ξηρό και προστατευμένο από το ψύχος χώρο ή ασφαλίστε τη έναντι του ψύχους με τον τρόπο που περι- γράφεται παρακάτω:

1. Αποσυνδέστε το σωλήνα τρο-

φοδοσίας νερού από τη συ-

2. Απομακρύνετε σωλήνα ψεκα-

3. Ρυθμίστε γενικό διακόπτη στη

4. Ενεργοποιήστε πιστολέτο ψε-

5. Ανοίξτε το κάλυμμα.

6. Συμπληρώστε αντιψυκτικό

μέσο (περ. 5 λίτρα) σύμφωνα με τις ανάγκες στη δεξαμενή νερού (A).

7. Κατά τη διάρκεια της διαδικα-

σίας αναρρόφησης ενεργοποι- ήστε το πιστολέτο ψεκασμού 2 έως 3 φορές.

Κατά τη μεταφορά, το μηχάνημα μπορεί να βρίσκεται σε όρθια ή κεκλιμένη θέση. Χρησιμοποιήστε τα σημεία στερέ- ωσης (B) όταν ασφαλίζετε με τους

Προσέξτε ιδιαίτερα το ενδεχόμενο διαρροής νερού εξαιτίας ξαφνικών κραδασμών κατά τη μεταφορά.

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 7 Συντήρηση

7.1 Σχέδιο συντήρησης

Η συντήρηση των φίλτρων νερού και καυσίμου πρέπει να γίνεται με τον ενδεδειγμένο τρόπο. Το ίδιο ισχύει και για την εκκένωση του δοχείου

Στην τροφοδοσία νερού υπάρ- χουν δύο πλέγματα τα οποία συ- γκρατούν τα μεγάλα σωματίδια ακαθαρσιών και αποτρέπουν τη συσσώρευσή τους στην αντλία υψηλής πίεσης.

1. Ξεβιδώστε τον σύνδεσμο με

2. Αφαιρέστε το φίλτρο και καθα-

3. Τοποθετήστε ξανά το φίλτρο

1. Ανοίξτε τους σφιγκτήρες του

2. Αντικαταστήστε το φίλτρο

3. Κλείστε τους σφιγκτήρες του

4. Αποσύρετε υγρό καθαρισμού

/ ελαττωματικό φίλτρου σύμ- φωνα με τις διατάξεις.

7.2 Εργασίες συντήρησης

7.2.1 Καθαρισμός φίλτρου

7.2.3 Εκκένωση του δοχείου

1. Ξεβιδώστε το καπάκι

3. Γείρετε το μηχάνημα σε ορι-

4. Αφήστε το καύσιμο να χυθεί

7.2.4 Αισθητήρας φλόγας

7.2.2 Συντήρηση του φίλτρου

1. Αποσυναρμολογήστε τον

αισθητήρα και καθαρίστε με ένα καθαρό πανί

2. Κατά την εγκατάσταση, βε-

βαιωθείτε ότι η έδραση είναι σωστή – τα σύμβολα πρέπει να βλέπουν προς τα πάνω.466

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special 8 Αρση βλαβών

8.1 Ενδείξεις στο πεδίο χειρισμού

Ενδεικτικές λυχνίες Αιτία Επιδιόρθωση

Το φως είναι σταθερό - Η συσκευή είναι έτοιμη για

Το φως αναβοσβήνει - Σφάλμα αισθητήρα ροής - Κλειστή βάνα ή έλλειψη τροφοδοσίας νερού - Άδειο δοχείο καθαριστικού

- Μπλοκαρισμένη ρύθμιση ποσότητας πίεσης στη διάταξη ελέγχου ή η διάταξη VarioPress

ρυθμισμένη σε ελάχιστη ποσότητα νερού - Συσσώρευση αλάτων στη

- Διαρροή στο πιστολέτο

- Διαρροή στον σωλήνα υψηλής πίεσης, τον σύνδεσμο ή την

- Υπερθέρμανση κινητήρα

> Συμπληρώστε με καθαριστικό μέσο ή φέρτε τη δοσιμετρική αντλία στη θέση “0“ Γυρίστε τον γενικό διακόπτη στη θέση "OFF" - περιμένετε να κρυώσει το μηχάνημα Αφαιρέστε/αποσυνδέστε το καλώδιο επέκτασης > Διαρκές φως - Χαμηλή στάθμη καυσίμου

Συμπληρώστε με καύσιμο Λειτουργία κρύου νερού

> Το φως αναβοσβήνει - Χαμηλή στάθμη Nilfi sk- ALTO AntiStone

> Συμπληρώστε με Nilfi sk- ALTO AntiStone

Διαρκές φως - Παράλειψη διαστήματος

Το φως αναβοσβήνει - Σέρβις μέσα στις επόμενες 20 ώρες

Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO Διακοπή λειτουργίας του μηχανήματος - Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Διαρκές φως - Παράλειψη διαστήματος

Το φως αναβοσβήνει - Σέρβις μέσα στις επόμενες 20 ώρες

Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO Διακοπή λειτουργίας του μηχανήματος - Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Διαρκές φως - Αισθητήρας φλόγας καλυμμένος με κάπνα (B7) - Σφάλμα στο σύστημα ανάφλεξης ή καυσίμου

Αισθητήρας καθαρής φλόγας (B7) (Βλ. κεφάλαιο 7.2.4) Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO Λειτουργία κρύου νερού

Διατίθεται μόνο στο NEPTUNE 1467

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special

8.2 Περαιτέρω βλάβες

Το βύσμα δεν είναι μέσα

Εισάγετε το βύσμα στην πρίζα

Ελέγξτε για επαρκή ασφάλεια (βλέπε κεφά- λαιο 9.4 Τεχνικά δεδομένα) Πολύ χαμηλή πίεση

Φθαρμένο ακροφύσιο υψηλής πίεσης

Αντικατάσταση ακροφύσιου υψηλής πίεσης

Ρύθμιση ποσότητας πίε- σης ή διάταξη VarioPress

ρυθμισμένα σε πολύ χα-

σότητας πίεσης στη ρυθμιστική δομή

στη φορά „+“ ή ρυθμίστε την περιστρεφόμενη κεφαλή VarioPress

σε μεγαλύτερη ποσότητα νερού, (βλέπε κεφάλαιο 4.4)

Αδεια δεξαμενή καθαριστικού μέσου

Συμπληρώστε δεξαμενή καθαριστικού μέσου

Λερωμένη δεξαμενή καθαριστικού μέσου

Καθαρίστε δεξαμενή καθαριστικού μέσου

Λερωμένη βαλβίδα αναρρόφησης σωλήνα αναρρόφησης καθαριστικού μέσου

Αποσυναρμολογήστε βαλβίδα αναρρόφησης και καθαρίστε Ο καυστήρας καπνί-

Επικοινωνήστε με το σέρβις της Nilfisk-ALTO

Λερωμένος ή όχι σωστά ρυθμισμένος καυστήρας Ενδεικτικές λυχνίες Αιτία Επιδιόρθωση > Το φως αναβοσβήνει - Υπερθέρμανση κινητήρα

Γυρίστε τον γενικό διακόπτη στη θέση "OFF" - περιμένετε να κρυώσει το μηχάνημα Αφαιρέστε/αποσυνδέστε το καλώδιο επέκτασης Πιθανή διακοπή φάσης στις τριφασικές εκδόσεις: Ζητήστε να ελέγξουν τις ηλεκτρικές

Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Το φως αναβοσβήνει - Ελαττωματικός αισθητήρας θερμοκρασίας (B1)

Λειτουργία κρύου νερού

Ελέγξτε το καλώδιο που συνδέεται με τον αισθητήρα θερμοκρασίας (B1) Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Το φως αναβοσβήνει - Σφάλμα αισθητήρα ροής

Λειτουργία κρύου νερού

Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Το φως αναβοσβήνει - Σφάλμα υπερθέρμανσης

Λειτουργία κρύου νερού

Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-ALTO > Visual test of lamps Οπτικός έλεγχος των

- Κατά την ενεργοποίηση, όλες οι λυχνίες LED ανάβουν για 1 περίπου δευτερόλεπτο468

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιώνNEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special 9 Διάφορα

9.1 Ανακύκλωση μηχανής

Για εγγύηση και ευθύνη ισχύουν οι γενικοί όροι συναλλαγών μας. Βγάλτε την άχρηστη συσκευή αμέσως σε αχρηστεία.

1. Τραβήξτε το ρευματολήπτη

και κόψτε το καλώδιο ηλεκτρι- κής σύνδεσης. Η συσκευή περιέχει χρήσιμες ύλες, η οποίες θα πρέπει να ανα- κυκλωθούν. Προς το σκοπό αυτό απευθυνθείτε στην αρμόδια το- πική υπηρεσία ανακύκλωσης. Σε περίπτωση ερωτήσεων απευθυν- θείτε στην τοπική αυτοδιοίκηση ή στον πλησιέστερο αντιπρόσωπό

Διατηρούμε το δικαίωμα αλλαγών λόγω τεχνικών καινοτομιών.

9.3 Δήλωση Ευρωπαϊκής Συμμόρφωσης

Δήλωση Ευρωπαϊκής Συμμόρφωσης Προϊόν: Μηχάνημα Πλύσης Υψηλής Πίεσης Τύπος: NEPTUNE 1, NEPTUNE 2, NEPTUNE 2 Special Ο σχεδιασμός της μονάδας συμμορφώνεται με τους κάτωθι σχετικούς κανονισμούς:Ευρωπαϊκή οδηγία περί μηχανημάτων 2006/42/ECΕυρωπαϊκή οδηγία περί χαμηλής τάσης 2006/95/ECΕυρωπαϊκή οδηγια περί ηλεκτρομαγνητικής συμβατότητας 2004/108/EC Ευρωπαϊκή Οδηγία περί περιορισμού στη χρήση ορισμένων επικίνδυνων ουσιών στα είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού (RoHS) 2011/65/ECΕυρωπαϊκή Οδηγία περί εξοπλισμών υπό πίεση (PED) 97/23/EC Εφαρμοσμένα εναρμονισμένα πρότυπα:EN ISO 12100-1, EN ISO 12100-2, EN 60335-2-79, EN 55014-1(2002), EN 55014-2(2001), EN 61000-3-2 (2006) Εφαρμοσμένα εθνικά πρότυπα και τεχνικές προδιαγραφές:IEC 60335-2-79 Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου για τη συγγραφή του τεχνικού αρχείου: Anton Sørensen Γενικός Διευθυντής, Τεχνικές Διαδικασίες, EAPC Nilfisk-Advance A/SSognevej 25DK-2605 Brøndby Ιδιότητα και υπογραφή του εξουσιοδοτημένου ατόμου για τη σύνταξη της δήλωσης εκ μέρους του κατασκευαστή:Anton Sørensen Γενικός Διευθυντής, Τεχνικές Διαδικασίες, EAPC Nilfisk-Advance A/SSognevej 25DK-2605 Brøndby Τοποθεσία και ημερομηνία της δήλωσης:Hadsund, 26-02-2013469

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special Περιγραφή Γενικά 1-22 EU 230/50/16 1-22 GB 230/50/13A 2-20 US 115/1/60/20 2-25 GB 230/1/50/13 2-25X GB 230/1/50/13 Στοιχεία Tol. (±) Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Πίεση εργασίας κυλινδρικής κεφαλής (bar) 10% 110 +11/-11 110 +11/-11 69 +7/-7 90 +9/-9 90 +9/-9 Ροή παροχής νερού (Qiec) (l/h) 10% 540 +54/-54 540 +54/-54 568 +57/-57 640 +64/-64 640 +64/-64 Ροή παροχής νερού (Qmax) (l/h) 600 +60/-60 600 +60/-60 636 +64/-64 670 +67/-67 670 +67/-67 Μέγιστη θερμοκρασία παροχής, καυτό νερό (°C)

Μέγιστη θερμοκρασία παροχής, ατμός (°C) NA NA 150 150 150 Τροφ. V/Ph/HZ +/-6% 230/1~/50 230/1~/50 115/1~/60 230/1~/50 230/1~/50 Κατανάλωση ρεύματος (kW) 2,8 2,8 2,1 2,9 2,9 Δοχείο καυσίμου (l) 17 17 17 17 17 Δοχείο απορρυπαντικού (l) 5 5 5 5 5 Επίπεδο θορύβου 1m (dBA) 74 74 77 76 76 Δυνάμεις ανάκρουσης με τον προκαθορισμένο σωλήνα (10deg,) (N) 17,6 17,6 12,9 19 18,5 Πρότυπο ISO 5349 κραδασμών (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 Βάρος – Μόνο η συσκευή (kg) 91 91 97 97 99 Μέγεθος – Μόνο η συσκευή (mm) 607x688x1000 607x688x1000 607x688x1071 607x688x1000 607x688x1071 Μέγεθος ασφάλειας (A) 16 13 20 13 13 Μέγιστη πίεση εισαγωγής (bar) 6 6 10 10 10 Μέγιστη θερμοκρασία εισαγωγής (°C)

Περιγραφή Γενικά 2-26 EU 230/1/50/16 2-26X EU 230/1/50/16 2-26 EU Special 230/1~/50 2-26X EU Special 230/1~/50 2-30 EU Special 400/3~/50 Στοιχεία Tol. (±) Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Πίεση εργασίας κυλινδρικής κεφαλής (bar) 10% 145 +15/-15 145 +15/-15 140 +14/-14 140 +14/-14 155 +16/-16 Ροή παροχής νερού (Qiec) (l/h) 10% 530 +53/-53 530 +53/-53 560 +56/-56 560 +56/-56 600 +60/-60 Ροή παροχής νερού (Qmax) (l/h) 600 +60/-60 600 +60/-60 600 +60/-60 600 +60/-60 660 +66/-66 Μέγιστη θερμοκρασία παροχής, καυτό νερό (°C)

Μέγιστη θερμοκρασία παροχής, ατμός (°C) 150 150 ? ? ? Τροφ. V/Ph/HZ +/-6% 230/1~/50 230/1~/50 230/1~/50 230/1~/50 400/3~/50 Κατανάλωση ρεύματος (kW) 3,4 3,4 3,4 3,4 3,8 Δοχείο καυσίμου (l) 17 17 17 17 17 Δοχείο απορρυπαντικού (l) 5 5 5 5 5 Επίπεδο θορύβου 1m (dBA) 77 77 74 74 74 Δυνάμεις ανάκρουσης με τον προκαθορισμένο σωλήνα (10deg,) (N) 20,8 20,6 21,8 21,6 24,6 Πρότυπο ISO 5349 κραδασμών (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 Βάρος – Μόνο η συσκευή (kg) 97 99 97 99 97 Μέγεθος – Μόνο η συσκευή (mm) 607x688x1000 607x688x1071 607x688x1000 607x688x1071 607x688x1000 Μέγεθος ασφάλειας (A) 16 16 16 16 16 Μέγιστη πίεση εισαγωγής (bar) 10 10 10 10 10 Μέγιστη θερμοκρασία εισαγωγής (°C)

9.4 Τεχνικά στοιχεία470

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special Περιγραφή Γενικά 2-30X EU Special 400/3~/50 2-30 US 220- 240/1/60/20 2-33 EU 400/3/50 2-33X EU 400/3/50 2-33 NO 230- 400/3/50 Στοιχεία Tol. (±) Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Πίεση εργασίας κυλινδρικής κεφαλής (bar) 10% 155 +16/-16 138 +14/-14 170 +17/-17 170 +17/-17 170 +17/-17 Ροή παροχής νερού (Qiec) (l/h) 10% 600 +60/-60 681 +68/-68 630 +63/-63 630 +63/-63 630 +63/-63 Ροή παροχής νερού (Qmax) (l/h) 660 +66/-66 750 +75/-75 690 +69/-69 690 +69/-69 690 +69/-69 Μέγιστη θερμοκρασία παροχής, καυτό νερό (°C)

Μέγιστη θερμοκρασία παροχής, ατμός (°C) ? 150 150 150 150 Τροφ. V/Ph/HZ +/-6% 400/3~/50 220-240/1~/60 400/3~/50 400/3~/50 230-400/3~/50 Κατανάλωση ρεύματος (kW) 3,8 2,15 4,1 4,1 4,1 Δοχείο καυσίμου (l) 17 17 17 17 17 Δοχείο απορρυπαντικού (l) 5 5 5 5 5 Επίπεδο θορύβου 1m (dBA) 74 77 80 80 80 Δυνάμεις ανάκρουσης με τον προκαθορισμένο σωλήνα (10deg,) (N) 24,8 25,6 27,1 26,3 27,1 Πρότυπο ISO 5349 κραδασμών (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 Βάρος – Μόνο η συσκευή (kg) 99 97 97 99 97 Μέγεθος – Μόνο η συσκευή (mm) 607x688x1071 607x688x1000 607x688x1000 607x688x1071 607x688x1000 Μέγεθος ασφάλειας (A) 16 20 16 16 26/16 Μέγιστη πίεση εισαγωγής (bar) 10 10 10 10 10 Μέγιστη θερμοκρασία εισαγωγής (°C)

Περιγραφή Γενικά 2-33X NO 230- 400/3/50 2-41 EU 400/3/50 2-41X EU 400/3/50 Στοιχεία Tol. (±) Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Πίεση εργασίας κυλινδρικής κεφαλής (bar) 10% 170 +17/-17 190 +19/-19 190 +19/-19 Ροή παροχής νερού (Qiec) (l/h) 10% 630 +63/-63 730 +73/-73 730 +73/-73 Ροή παροχής νερού (Qmax) (l/h) 690 +69/-69 780 +78/-78 780 +78/-78 Μέγιστη θερμοκρασία παροχής, καυτό νερό (°C)

Μέγιστη θερμοκρασία παροχής, ατμός (°C)

Τροφ. V/Ph/HZ +/-6% 230-400/3~/50 400/3~/50 400/3~/50 Κατανάλωση ρεύματος (kW) 4,1 5,1 5,1 Δοχείο καυσίμου (l) 17 17 17 Δοχείο απορρυπαντικού (l) 5 5 5 Επίπεδο θορύβου 1m (dBA) 80 81 81 Δυνάμεις ανάκρουσης με τον προκαθορισμένο σωλήνα (10deg,) (N) 26,3 32,9 32,0 Πρότυπο ISO 5349 κραδασμών (m/s²) ≤2,5 ≤2,5 ≤2,5 Βάρος – Μόνο η συσκευή (kg) 99 97 99 Μέγεθος – Μόνο η συσκευή (mm) 607x688x1071 607x688x1000 607x688x1071 Μέγεθος ασφάλειας (A) 26/16 16 16 Μέγιστη πίεση εισαγωγής (bar) 10 10 10 Μέγιστη θερμοκρασία εισαγωγής (°C)

Ειδικά εξαρτήματα ανάλογα με παραλλαγή μοντέλου Αρχικό εγχειρίδιο οδηγιών NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special Περιγραφή Γενικά 2-25 KR 220/1/60/15 2-40 EXPT 220,440/3/60

220,440/3/60 2-40 JP 200/3/50/20 2-40 JP 200/3/60/20 Στοιχεία Tol. (±) Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Nom + Tol/- Tol Πίεση εργασίας κυλινδρικής κεφαλής (bar) 10% 125 +13/-13 185 +19/-19 185 +19/-19 185 +19/-19 185 +19/-19 Ροή παροχής νερού (Qiec) (l/h) 10% 540 +54/-54 730 +73/-73 730 +73/-73 730 +73/-73 730 +73/-73 Ροή παροχής νερού (Qmax) (l/h) 600 +60/-60 780 +78/-78 780 +78/-78 780 +78/-78 780 +78/-78 Μέγιστη θερμοκρασία παροχής, καυτό νερό (°C)

Μέγιστη θερμοκρασία παροχής, ατμός (°C)

Τροφ. V/Ph/HZ +/-6% 220/1~/60 220-440/ 3~/60 220-440 / 3~/60 200/3~/50 200/3~/60 Κατανάλωση ρεύματος (kW) 3,2 5,7 5,7 5,0 5,8 Δοχείο καυσίμου (l) 17 17 17 17 17 Δοχείο απορρυπαντικού (l) 5 5 5 5 5 Επίπεδο θορύβου 1m (dBA) 77 81 76/76 81 81 81 Δυνάμεις ανάκρουσης με τον προκαθορισμένο σωλήνα (10deg,) (N) 20,0 32,7 31,8 31,3 31,3 Πρότυπο ISO 5349 κραδασμών (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 Βάρος – Μόνο η συσκευή (kg) 97 97 99 97 97 Μέγεθος – Μόνο η συσκευή (mm) 607x688x1000 607x688x1000 607x688x1071 607x688x1000 607x688x1000 Μέγεθος ασφάλειας (A) 15 20 20 20 20 Μέγιστη πίεση εισαγωγής (bar) 10 10 10 10 10 Μέγιστη θερμοκρασία εισαγωγής (°C)
