사용 설명서 MH 2C NILFISK

2 설명 3 세척기를 가동하기 전에 4 제어/작동 5 응용법 및 사용 방법 6 세척기 사용 후 7 유지보수 8 문제 해결 9 추가 정보

3.8 부동액 – 최초 사용 전 ......................................... 498

6.1 세척기 끄기 및 공급 라인 분리 .............................. 502

6.2 전기 도선 감기 및 액세서리 보관 ........................... 502

6.3 NEPTUNE 1 세척기 보관(영하의 온도) .................... 502

6.4 NEPTUNE 2 세척기 보관(영하의 온도) .................... 503

8.1 디스플레이에 나타나는 표시 .................................. 505

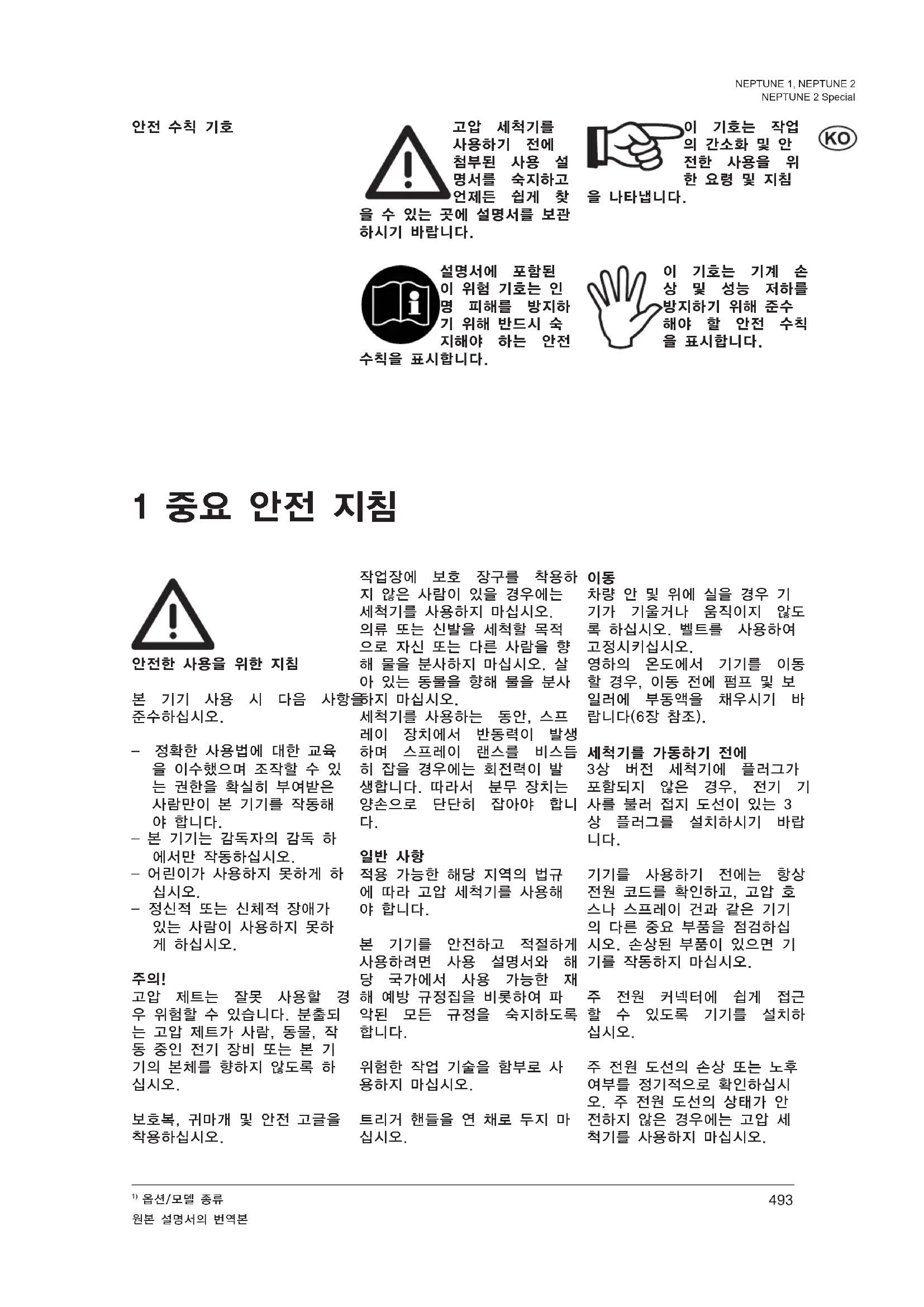

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 1 중요 안전 지침

안전한 사용을 위한 지침 본 기기 사용 시 다음 사항을

– 정확한 사용법에 대한 교육 을 이수했으며 조작할 수 있 는 권한을 확실히 부여받은 사람만이 본 기기를 작동해

– 본 기기는 감독자의 감독 하 에서만 작동하십시오. – 어린이가 사용하지 못하게 하

– 정신적 또는 신체적 장애가 있는 사람이 사용하지 못하

고압 제트는 잘못 사용할 경 우 위험할 수 있습니다. 분출되 는 고압 제트가 사람, 동물, 작 동 중인 전기 장비 또는 본 기 기의 본체를 향하지 않도록 하

작업장에 보호 장구를 착용하 지 않은 사람이 있을 경우에는 세척기를 사용하지 마십시오. 의류 또는 신발을 세척할 목적 으로 자신 또는 다른 사람을 향 해 물을 분사하지 마십시오. 살 아 있는 동물을 향해 물을 분사

세척기를 사용하는 동안, 스프 레이 장치에서 반동력이 발생 하며 스프레이 랜스를 비스듬 히 잡을 경우에는 회전력이 발 생합니다. 따라서 분무 장치는 양손으로 단단히 잡아야 합니

적용 가능한 해당 지역의 법규 에 따라 고압 세척기를 사용해

본 기기를 안전하고 적절하게 사용하려면 사용 설명서와 해 당 국가에서 사용 가능한 재 해 예방 규정집을 비롯하여 파 악된 모든 규정을 숙지하도록

차량 안 및 위에 실을 경우 기 기가 기울거나 움직이지 않도 록 하십시오. 벨트를 사용하여

영하의 온도에서 기기를 이동 할 경우, 이동 전에 펌프 및 보 일러에 부동액을 채우시기 바 랍니다(6장 참조). 세척기를 가동하기 전에 3상 버전 세척기에 플러그가 포함되지 않은 경우, 전기 기 사를 불러 접지 도선이 있는 3 상 플러그를 설치하시기 바랍

기기를 사용하기 전에는 항상 전원 코드를 확인하고, 고압 호 스나 스프레이 건과 같은 기기 의 다른 중요 부품을 점검하십 시오. 손상된 부품이 있으면 기 기를 작동하지 마십시오. 주 전원 커넥터에 쉽게 접근 할 수 있도록 기기를 설치하

주 전원 도선의 손상 또는 노후 여부를 정기적으로 확인하십시 오. 주 전원 도선의 상태가 안 전하지 않은 경우에는 고압 세 척기를 사용하지 마십시오.

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 주 전원 도선이 손상된 경우 위험한 상황이 발생하지 않도 록 제조업체에서 교체하거나, 제조업체의 고객 서비스 담당 자 또는 그와 비슷한 자격 있 는 기술자를 통해 교체해야 합

적절하지 못한 확장 케이블을 사용할 경우 위험 발생의 원인 이 됩니다. 릴에서 주 전원 도 선을 완전히 풀어 전원 코드 가 과열되는 일이 없도록 하

전원 코드 및 확장 도선의 커 넥터와 커플링은 방수 기능을 갖추고 있어야 합니다. 확장 도선을 사용할 때는 케 이블의 최소 단면을 확인하십

<16 A <25 A 최대 20 m ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm² 주 전원에 연결하기 전에 고압 세척기의 정격 전압을 확인하 십시오. 제품 표시 사항에 표 시된 전압과 해당 지역에서 공 급하는 주 전원의 전압이 동일

본 기기의 전기 연결부는 반드 시 전기 기사가 IEC 60364 및 관련 법규를 준수하여 설치해

본 기기의 전기 연결부에는 다 음 부품을 포함하는 것이 바람

– 누전 차단기(누전 전류가 30 ms 동안 30 mA를 초 과하면 주 전원을 차단함), – 또는 접지저항계. 환경에 해가 되는 유해 물질( 예: 석면, 기름)이 씻겨 나가는 일이 없도록 주의하십시오. 고무, 섬유 등 상하기 쉬운 부 분은 수평(0°) 제트로 세척하 지 마십시오. 고압 노즐과 세 척 표면 사이의 거리를 유지하 여 표면 손상을 방지하십시오. 고압 호스를 사용하여 짐을 들

고압 호스에 최대 허용 압력 및 온도가 표시되어 있습니다. 세척기는 냉기에 노출되 지 않는 장소에 보관해야 하며 부득이한 경우 부동

물을 공급하지 않은 채로 세척 기를 작동하지 마십시오. 아주 짧은 시간 동안이라도 급수가 되지 않을 경우 펌프 씰에 여러 가지 손상이 발생합니다.

기는 EN 60335- 2-79에서 규정한 BA 타입의 적절한

설치된 식수관에만 연결해야 합니다. 역류 방지 장치가 제 공되지 않았다면 판매점에 주 문해 구할 수 있습니다. 역류 방지 장치에서 고압 와셔까지 호스 길이는 발생 가능한 압력 최고값을 흡수할 수 있도록 최 소한 6 m(최소 지름 3/4 in) 여야 합니다. 물을 흡입하여 가동할 경우(예를 들어 빗물 용기로부터) 역류 방지 밸브 없이 사용할 수 있습니다. 흡 입 세트 권장 사항에 대해서는 판매점에 문의하시기 바랍니

일단 BA 밸브를 통해 들어온 물은 더 이상 식수로 사용해서

주 전원 도선을 깔고 기기를 가 동하거나, 도선을 잡아 당기거 나 구기는 등, 주 전원 도선을 손상시킬 수 있는 행위는 하지

전력 공급을 차단할 때는 전원 코드를 당기거나 끌지 말고 플 러그를 당겨 빼십시오.

본 기기는 제조업체에서 제공 한 세척제 및 권장 세척제를 사용하도록 설계되었습니다. 다 른 세척제나 화학 물질을 사용 하면 기기의 안전성이 저하됩

본 기기는 EL 난방유 또는 디 젤 오일을 사용하도록 설계되 었습니다. 적합하지 않은 연료( 예: 휘발유)를 사용하면 위험하 므로 사용하지 마십시오. 주유소 또는 위험 구역에서 기 기를 작동할 경우 점화구에 의 한 폭발이 발생할 수 있으므로 사용 시 적용 가능한 독일 “인 화성 유동 물질에 대한 기술 가 이드라인”에 따라 위험 구역 외부에서만 사용해야 합니다. 본 기기를 실내에 설치하는 경 우 환기가 제대로 되는지, 그 리고 배기 가스가 적절하게 배 출되는지 확인하십시오. 요청할 경우 연결 시스템에 관한 설명 서를 제공해 드립니다. 기기를 연통에 연결할 경우 해 당 지역의 건물에 관한 규정 을 반드시 준수하십시오. 요청 할 경우 연결 시스템에 관한 설 명서를 제공해 드립니다.

스팀 단계에서 작동할 경우 최고 150°C 의 뜨거운 물과 스팀이 배 출되니 주의하십시오.

배출구를 만지거나 가 리지 마십시오. 화상 및 화재의 위험이 있습니

연통을 만지거나 가리지 말고 연통 위에 호스 또는 코드를 올려 놓지 마십시오. 인명 피 해, 과열 및 화재의 위험이 있

전기 장치에는 절대로 물을 분 사하지 마십시오. 인명 피해 및495

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 누전 위험이 있습니다. 세척기의 스위치를 켜면 전압 변동이 발생할 수 있습니다. 변압기의 임피던스가 0.15Ω 미만일 경우 전압 변동이 발생 하지 않습니다. 의문이 있을 경우 지역 전기 공급 업체에 문

본 기기를 세척하거나 본 기기 에 대한 유지보수 작업을 수행 하기 전에 반드시 전기 플러그 를 소켓에서 분리하십시오. 사용 설명서의 설명에 따라 유 지보수 작업을 수행하십시오. Nilfisk-ALTO의 정품 예비 부 품만을 사용하십시오. 고압 세척기에 어떠한 기술적 개조도 하지 마십시오. 유지보수 주기에 따라 정식 Nilfisk-ALTO 대리점을 통해 정기적으로 서비스를 받으시기 바랍니다. 이러한 사항을 준수 하지 않을 경우 제품 보증이 무

고압 호스, 피팅 및 커플링은 세척기의 안전과 직결된 중요 부품입니다. 제조업체에서 승 인한 고압 부품만을 사용하십

주 전원 도선은 제조업체에서 지정한 버전과 동일해야 하며 교체 작업은 전기 기사를 통해 서만 수행되어야 합니다. 기타 유지보수 또는 수리 작업 에 대해서는 Nilfisk-ALTO 서 비스 사업부 또는 공인 서비스 센터에 문의하시기 바랍니다.

이 세척기는 독일의 “용액 스 프레이 제트식 장치에 대한 가 이드라인”을 준수합니다. 고 압 세척기는 “용액 스프레이 제트식 장치 작업 시 사고 방 지 규정(BGV D15)”에서 규정 하는 안전 검사를 이행해야 하 며 적어도 12개월에 한 번씩 정 식 검사관에 의해 검사를 받아

전기 장치를 수리하거나 개조 한 경우에는 반드시 보호 도 체 저항, 단열 저항 및 누설 전류를 측정해야 합니다. 또한 주 전원 도선에 대한 육안 검 사, 전압 및 전류 측정 및 기능 검사를 수행해야 합니다. 폐기 시에는 당사의 애프터 서비스 기술자가 공인 검시관으로서의 역할을 해 드릴 것입니다. “용액 스프레이 제트식 장치 작업 시 사고 방지 규정”의 전체 내용은 Carl Heymanns Verlag KG, Luxemburger Strasse 449, 50939 Cologne 또는 직원 책임 보험 관련 협회 를 통해 제공됩니다. 본 고압 세척기의 압력 베어링 부품은 독일 압력 용기 규정의 § 9에 따라 제작되었으며 압 력 테스트를 성공적으로 통과

감당할 수 없을 정도의 고압은 안전 장치를 시동한 경우 잔압 없이 바이패스 라인을 통해 펌 프의 흡입 라인으로 되돌아옵

전달 용량이 정해진 값 이하로 떨어지면, 내장된 흐름 모니터 가 자동으로 오일 버너를 끕니 다. 오일 버너는 연속 점화로 설정되어 있습니다. 추가 보호 메커니즘으로, 열교환기의 연통 에 열 센서가 내장되어 있습니 다. 이를 통해, 본 기기가 과열 되는 것을 미연에 방지할 수 있

이 안전 장치는 제작 시 설치되 어 납땜된 상태로 출고되므로, 조정해서는 안됩니다.

• 에어로졸 흡입은 인체에 유 해한 영향을 미칠 수 있습

• 해당되는 경우, 에어로졸 발 생을 감소시키거나 이를 피 할 수 있는 도구를 사용하

• 에어로졸 흡입을 막으려면 FFP 2 등급 이상의 호흡용 마스크를 착용하십시오. 2 설명

이 고압 세척기는 다음과 같 은 전문적인 용도에 사용하도 록 설계되었습니다. 농업 및 건 설 장비, 축사, 차량, 녹슨 표 면 등을 청소하는 데 사용할 수

이 세척기는 음식과 접촉하는 표면을 청소하는 데 사용할 수

다양한 세척 작업에 사용되는 고압 세척기의 용도는 5장에서

항상 이 사용 설명서의 설명 에 따라 세척기를 사용하십시 오. 이와 다른 용도로 세척기를 사용할 경우 본체 또는 세척 대 상의 표면에 손상을 일으키거 나 심각한 인명 피해를 발생시 킬 수 있습니다.496

고압 세척기와 같이 연료를 연 소시켜 작동하는 전자 제품은 연료가 적절히 연소될 수 있 도록 연료와 공기를 질량에 따 라 적당히 혼합하여 사용합니 다. 따라서 고도와 그에 따른 대기 압력을 고려하여 점화구 의 공기 공급을 적절하게 조절 할 필요가 있습니다. 등유나 디 젤 등 모든 연료에 해당하는 사

Nilfisk-ALTO 온수 고압 세척 기는 시장 출시 전에 최적의 성 능을 위한 테스트 및 조정 작업 을 해당 공장에서 완벽하게 마 쳤습니다. 공장은 해발 약 140 m에 위치하고 있으며 이 고도 에서 최적의 연소율을 나타내도

작동 장소가 해발 1200 m보다 높은 경우 성능 및 연소 효율을 높이려면 점화구를 다시 조정해 야 합니다. 도움이 필요하면 대 리점 또는 Nilfisk-ALTO로 연

경우 사용 전에 결함이나 손 상이 있는지 꼼꼼히 확인하

는 어느 방향으로든 10o 이 상 경사가 있으면 안됩니

본 설명서의 첫 장에 포함된 접 이식 페이지를 살펴 보십시오.

연료유는 8° C 미만에서 응고(파 라핀 침전)됩니다. 이런 경우 점화 가 잘 되지 않을 수 있습니다. 동 절기가 되기 전에 연료에 응고점/ 흐름 개선제(연료유 판매점에서 구 할 수 있음)를 추가하거나 동절기 용 디젤 오일을 사용하십시오. 기기가 식은 다음 이렇게 하

깨끗한 컨테이너에서 신선한 연료인 난방유, DIN 51603-1( 바이오 디젤 없음)나 디젤 EN 590(바이오 디젤 함량 최대 7% 의 디젤)을 빼서 연료 탱크에 채웁니다. EN 590(최대 7% 의 바이오 디젤)에 따른 디 젤 사용의 제한 조건: 고압 청소기 디젤 탱크의 최대 저장 시간: 1개월 6개월 넘게 외부에 저장한 디젤은 Nilfisk- ALTO 고압 청소기에 채우면 안 됩니다. 디젤 EN 590은 0°C 미만의 주변 온도에서 HPW에 사용하지 않는 것이 좋습니다. 개방 컨테이너의 디젤 EN 590 은 사용하면 안됩니다 반드시 오염되지 않은 연료를

연료 탱크 필터가 손상되어 이 물질이 탱크 안으로 들어가는 일이 없도록 주의하십시오.

내로 유입되는 것을 방지하 기 위해 급수 호스를 간단히

필요 급수량 및 수압에 관한 자세 한 내용은 9.4장 기술 정보를 참

수질이 좋지 않은 경 우(모래 등이 혼합되 는 경우) 급수 유입구 에 미세 워터 필터를 사용하는 것

공칭 직경 최소 19 mm(3/4 in.) 의 섬유 강화 워터 호스를 사용하 는 것이 권장됩니다.498

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

세척기는 올바르게 설치된 전 기 설비에 연결해야 합니다.

본 기기는 제작 시에 부동액을 주입하여 출시됩니다. 4 제어/작동

(A)로 돌립니다. 제어 전자 시스템이 자체 테스 트를 실시하고 모든 LED가 한

스프레이 랜스를 스프레이 건에 연 결하기 전에 항상 니플의 먼지를

부속품)를 앞으로 당겨 스 프레이 건에 단단히 연결되

처음에 배출되는 오일(약 5L) 을 받아서 용기에 넣어 재사용

1. 메인 스위치를 "온수"(B) 위

치로 돌리고 온도 컨트롤에 서 원하는 온도를 선택합니

전압 변환기에 장치를 연결하 기 전에1): 기계에 정격 전압이 전기 설비의 전압에 상응하는 지 확인하십시오. 그렇지 않은 경우 기기의 전기 장치가 파손 될 수 있습니다.499

도포한 채로 둡니다. 그 후 고압 스프레이 제트를 사용

특수 작업(예: 살균)의 경우 계량 컵을 사용하여 정확한 세제 농도 를 맞추십시오. 기기의 급수 용량 에 대한 내용은 9.4장 기술 정보를

1. Vario 트리거를 순서대로 작

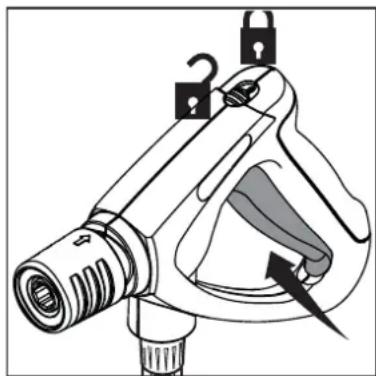

작업을 중단하는 경우: 작업을 잠깐 중단하는 경우에 도 반드시 안전 캐치를 삽입하 십시오(섹션 6.1의 그림 참조) BAR

호스 릴이 장착된 기기의 경우: 온수 모드의 경우, 호스 릴에서 고 압 호스를 완전히 푸십시오. 그렇 게 하지 않으면 열로 인해 호스 릴 이 비틀어질 수 있습니다.

스팀 단계에서 사용할 경 우 최고 150°C의 뜨거 운 물과 스팀이 배출되니

그립을 왼쪽(시계 반대 방 향)으로 끝까지 돌립니다.

안전 상 문제가 있으므 로 작동 중에 스프레이 건의 트리거를 열린 상 태로 고정하거나 쐐기 를 끼우지 마십시오. 트 리거를 놓으면 자동으 로 닫히면서 물의 흐름 을 막을 수 있어야 합니다.

시오. 표면이 손상될 수 있습니다.500

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 5 응용법 및 사용 방법

다음의 가이드라인과 개인적 지식을 조합하면 고압 세척을 통해 특정 세척 작업을 효과적으로 수행할 수 있습니다. 적합한 액세 서리 및 세제를 선택하면 고압 세척기의 효율을 높일 수 있습니 다. 다음은 세척에 대한 기본적인 정보입니다.

묵은 때나 두껍게 쌓인 먼지는 불림 작업을 거쳐 손쉽게 제거 할 수 있습니다. 돼지 우리 세척과 같은 농경 작업에서 이 방법 을 사용하면 좋습니다. 폼 또는 일반 알칼리성 세제를 사용하면 불림 작업을 하기 쉽습니다. 때가 낀 표면에 세제를 뿌려 15분 간 불린 후 고압 세척을 시작합니다. 이를 통해 고압 세척 과정

화학 약품이 먼지에 바로 작용할 수 있도록 폼 또는 세제를 (햇볕 이 직접 비치지 않는) 마른 표면에 도포하십시오. 차체 세척과 같 은 경우 세제가 모여 아래쪽으로 흐르게 되면 균일한 세척이 이 루어지지 않으므로 세제는 아래에서 위로 도포합니다. 세제를 도 포한 후 몇 분간 두었다가 헹굽니다. 단, 세제가 세척 표면 위에 서 마르는 일은 없어야 합니다.

온도가 높을수록 세제의 세척 효과도 좋아집니다. 또한 기름때 는 고온에서 보다 쉽게 분해됩니다. 단백질 성분은 보통 60°C 정도의 온도에서 제거됩니다. 기름때, 차량 통행으로 인한 먼지 는 70°C가 적당하며 그리스는 80°C - 90°C 사이에서 제거

겹겹이 쌓인 찌든 때를 제거할 때는 보조 장치를 추가하여 사용 하는 것이 좋습니다. 특수 랜스 및 로터리 또는 세척 브러쉬를 사용하면 때를 보다 효과적으로 제거할 수 있습니다.

고압이 항상 최고의 해결책은 아닙니다. 고압으로 인해 표면이 손 상될 위험도 있기 마련입니다. 세척 효과는 물의 양에도 영향을 받습니다. 차량 세척에는 약 100 bar 정도의 압력이면 충분합니 다(온수 사용). 수량이 많을 경우 대량의 때를 손쉽게 헹구고 제

1. 불리기 – 폼을 표면 전체에 도포(아래에서 위로)한

2. 고압 랜스 또는 선택한 부속품으로 표면의 때를 제

거합니다. 이 때, 수직 표면의 세로 방향으로 아래 에서 위로 세척합니다.

3. 대량의 때를 씻어내려면 저압 모드로 바꾼 후 높은

4. 권장 소독제 및 제시된 방식을 사용하여 깨끗이 소

독합니다. DES 3000 소독제를 한 번만 도포하면 표면이 완벽하게 소독됩니다.

1. 차량 또는 장치 표면에 세제를 도포하여 먼지와 때

를 불립니다. 아래에서 위로 도포하십시오.

2. 고압 랜스를 사용하여 세척 작업을 진행합니다.

이 때에도 아래에서 위로 세척하십시오. 랜스가 닿기 어려운 부분은 다른 액세서리를 사용하여 세

3. 모터, 고무 등 약한 부분은 저압으로 세척하여 손

1. 차량 또는 장치 표면에 세제를 도포하여 먼지와 때

를 불립니다. 아래에서 위로 도포하십시오. 특히 더러운 차량의 경우, 알로실과 같은 제품을 미리 분사하여 벌레 등의 흔적을 지우고 저압으로 헹군 후 일반 차량 세척 세제를 도포합니다. 세제를 도 포한 후 5분간 그대로 둡니다. 금속 표면은 림톱을 사용하여 세척합니다.

2. 고압 랜스를 사용하여 세척 작업을 진행합니다.

이 때에도 아래에서 위로 세척하십시오. 랜스가 닿기 어려운 부분은 다른 액세서리를 사용하여 세 척합니다. 브러쉬를 사용하면 기계 세척 효과를 볼 수 있습니다. 모터 및 휠의 곡면부 세척 시에는 짧은 랜스를 사용하는 것이 편리합니다. 곡선 랜스 또는 하부 세척기는 차량 하부 및 휠의 곡선을 세 척하는 데 유용합니다.

3. 모터, 고무 등 약한 부분은 저압으로 세척하여 손

4. 마지막으로 차체가 오염되는 것을 어느 정도 방지

하도록 고압 세척기를 사용하여 액체 왁스를 도포

1. 세척 표면에 폼을 두껍게 도포합니다. 마른 표면에

도포하십시오. 수직 표면의 세로 방향으로 아래에 서 위로 도포합니다. 최적의 효과를 낼 수 있도록 최대 30분간 그대로 둡니다.

2. 고압 랜스를 사용하여 세척 작업을 진행합니다.

적합한 액세서리를 사용하십시오. 찌든 때와 먼지 는 고압을 사용하여 제거합니다. 저압 모드에서 수 량을 증가시켜 재빠르게 때를 씻겨내고 표면을 헹

3. DES 3000 소독제를 한 번만 도포하면 표면이 완

1도살장 내의 동물의 잔해와 같이 눌러붙지 않은 오물 이 산재한 장소의 경우 수량을 증가시켜 씻어내어 배 출구로 보내는 방법으로 청소합니다. 탱크 세척 헤드는 큰 통이나 혼합 탱크 등을 세척할 때 사용됩니다. 수력 또는 전력용 세척 헤드가 있으며 사용자 조작이 필요없는 자동 세척 기능도 있습니다.

1. 샌드브라스트 랜스를 고압 세척기에 연결하고 흡입

2. 샌드브라스트 작업 중에는 항상 보호 장구를 착용

3. 물과 모래 혼합물을 처리 표면에 분사합니다. 녹,

페인트 등이 벗겨집니다. 지금까지 설명한 세척 작업은 고압 세척기와 액세서리 및 세제를 사용하여 세척할 수 있는 작업의 극히 부분적인 예입니다. 각 세척 작업은 작업별로 다릅니다. 원하는 세척 작업에 대한 문의는 해 당 지역의 대리점 또는 Nilfisk-ALTO 담당자와 상의하십시오.502

로 스프레이 건을 작동하여 시스템 내에 남아 있는 물을

사고를 방지하기 위해 항상 주 의하여 전기 도선 및 고압 호스

세척기 보관(영하의 온도) 세척기는 냉기가 없는 건조한 장소에 보관하거나 다음과 같

부동액을 빼낸 후 보관하였 다가 필요할 때 다시 사용하 거나 올바로 폐기해야 합니 다.503

옵션/모델 종류원본 설명서의 번역본NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special

세척기 보관(영하의 온도) 세척기는 냉기가 없는 건조한 장소에 보관하거나 다음과 같

부동액을 빼낸 후 보관하였 다가 필요할 때 다시 사용

본 기기를 운반할 때는 똑바로 세워도 되고 비스듬하게 놓아

벨트를 사용하여 고정하는 경 우 고정 지점(B)을 사용하십시

운반할 때 갑자기 강하게 움직이면 급수가 누출될 위험이 있습니다.504

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 7 유지보수

급수 필터는 비교적 굵은 먼지 입자가 펌프로 들어가는 것을 방지하기 위해 급수 주입구에

로 부착되었는지 확인합니 다(심볼이 위를 향해야 함).505

원본 설명서의 번역본 NEPTUNE 1, NEPTUNE 2 NEPTUNE 2 Special 8 문제 해결

- 안전 제어 블록이나 VarioPress

- 스프레이 건 누손 - 고압 호스, 커플링 또 는 라인 시스템 누손

세제를 탱크를 채우거나 SDR 값을 “0“으로 설

스위치를 “OFF” 위치 로 돌려 기기의 열을 식

연료를 보충하십시오. 냉수 작동이 가능합니다.

표시등이 깜박입니다. - Nilfisk-ALTO AntiStone 부족

- 서비스 기일 초과 표시등이 깜박입니다. - 20시간마다 점검 - 마이크로프로세서 고

- 보일러 과열 배기 센 서(EXT-H)가 연료

기기가 작동을 중지했습니 다. 냉수 작동이 가능합니

- 화염 센서(B7) 그을음 - 점화 또는 연료 시스

퓨즈 확인(9.4장 기술 정보 참조)

압력 조절 장치가 저압으로 설정됨 또는 VarioPress-랜 스1)가 낮은 급수량으로 설

안전 제어 블록의 트위스트 그립을 시계 방향(+)으로 돌리거나 Vari- oPress-랜스1) 높은 급수량으로 돌릴 것 (4.4장 참조) 압력이 중간 중간 멈추며

세제 밸브를 잠급니다. 건에서 랜 스를 분리합니다. 펌프에 유입된 공기가 빠져 기기가 정상 작동할 때까지 스프레이 건을 작동하고 기

Nilfisk-ALTO 서비스 센터에 연

스위치를 “OFF” 위치로 돌려 기기의 열을 식힐 것 확장 케이블 분리/연결 차

3상 변형 장치에서 가능한 위상 문제: 전기 연결 상태

표시등이 깜박입니다. - 온도 센서 고장(B1)

냉수 작동이 가능합니다. 온도 센서 배선 점검(B1) Nilfisk-ALTO 서비스 센터

냉수 작동이 가능합니다. Nilfisk-ALTO 서비스 센터

냉수 작동이 가능합니다. Nilfisk-ALTO 서비스 센터

- 스위치를 켜면 모든 LED가 약 1초 동안 켜집니다507

옵션/모델 종류원본 설명서의 번역본NEPTUNE 1, NEPTUNE 2NEPTUNE 2 Special 세척기에는 재활용해야 하는 소중한 자원이 포함되어 있으 므로, 현지 분리 수거 센터를

더 자세한 정보는 가까운 대리 점이나 지역 관할청에 문의 하

당사의 일반적인 사업 여건은 보증 사항과 관련하여 적용할 수 있습니다. 이는 기술 발전 상황에 따라 변경될 수 있습

본 지침에 따라 기기를 작동하 지 않거나 다른 방법으로 기기 를 혹사시킨 경우 보증이 무효 화됩니다. 설명된 대로 기기를 점검하지 않은 경우에도 본 보

세척기를 폐기하는 경우, 즉시 사용할 수 없게 만드십시오.

종류:NEPTUNE 1, NEPTUNE 2, NEPTUNE 2 Special장치의 설계가 다음의 적절 규정에 부합합니다:EC 기계 지침 2006/42/ECEC 저전압 지침 2006/95/ECEC EMC 지침 2004/108/ECEC RoHS Directive 2011/65/ECEC PED 지침 97/23/EC적용된 통일규격: EN ISO 12100-1, EN ISO 12100-2, EN 60335- 2-79, EN 55014-1(2002), EN 55014-2(2001), EN 61000-3-2 (2006) 적용된 국가표준 및 기술 규 IEC 60335-2-79기술문서 작성을 승인 받은 담당자 명 및 주소 : Anton Sørensen 부장, 기술 운영 EAPC Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby 제조업체를 대리하여 신고서 작성을 권한 받은 책임자의 신원 및 서명: Anton Sørensen 부장, 기술 운영 EAPC Nilfisk-Advance A/S Sognevej 25 DK-2605 Brøndby 신고장소 및 날짜 : Hadsund, 2013년 2월 26일508

표준 랜스에서 반동력 (10deg,) (N) 17,6 17,6 12,9 19 18,5 진동 ISO 5349 (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 무게 - 기기 단독 (kg)

크기 - 기기 단독 (mm) 607x688x1000 607x688x1000 607x688x1071 607x688x1000 607x688x1071 퓨즈 크기 (A)

크기 - 기기 단독 (mm) 607x688x1000 607x688x1071 607x688x1000 607x688x1071 607x688x1000 퓨즈 크기 (A)

크기 - 기기 단독 (mm) 607x688x1071 607x688x1000 607x688x1000 607x688x1071 607x688x1000 퓨즈 크기 (A) 16 20 16 16 26/16 최고 급수 압력 (bar)

표준 랜스에서 반동력 (10deg,) (N) 26,3 32,9 32,0 진동 ISO 5349 (m/s²) ≤2,5 ≤2,5 ≤2,5 무게 - 기기 단독 (kg)

크기 - 기기 단독 (mm) 607x688x1071 607x688x1000 607x688x1071 퓨즈 크기 (A) 26/16 16 16 최고 급수 압력 (bar)

소음 레벨 1m (dBA) 77 81 76/76 81 81 81 표준 랜스에서 반동력 (10deg,) (N) 20,0 32,7 31,8 31,3 31,3 진동 ISO 5349 (m/s²) ≤2,5 ≤2,5 ≤2,5 ≤2,5 ≤2,5 무게 - 기기 단독 (kg)

크기 - 기기 단독 (mm) 607x688x1000 607x688x1000 607x688x1071 607x688x1000 607x688x1000 퓨즈 크기 (A)
