MANUALE UTENTE MH 2C NILFISK
Contrassegnidi 88
indicazioni
1 Importanti indicazioni di sicurezza 88
2 Descrizione 2.1 Impiego finalizzato 90
2.2 Elementi di lavoro 91
3 Prima della messa in 3.1 Installazione 91
funzione 3.2 Prima dell'uso .91
3.3 Riempire il serbatoio del detergente 1) 91
3.4 Riempire il serbatoio del combustibile 92
3.5 Collegare il tubo di alta pressione 92
3.6 Collegare il tubo dell'acqua 92
3.7 Attacco elettrico 93
3.8 Raccolta dell'antigelo 93
4 Comandi / Funzionamento 4.1 Accendere l'apparecchio 93
4.2 Attacchi 93
4.3 Regolazione della pressione con il dispositorio di spruzzo Ergo 1000 VarioPress1)....................................94
4.4 Impiego di prodotti detergenti 95
5 Campi d'impiego e metodi 5.1 Indicazioni generali 96
di lavoro 5.2 Applicazioni tipiche .96
6 Dopo il lavoro 6.1 Spegnimento dell'idropulitrice e scollegamento delle linee di alimentazione .98
6.2 Riavvolgere il filo di collegamento e il tubo ad alta pressione e sistemare gli accessori.. 98
6.3 NEPTUNE 1 Messa a deposito (immagazzinamento sicuro dal gelo). 98
6.4 NEPTUNE 2 Messa a deposito (immagazzinamento sicuro dal gelo). 99

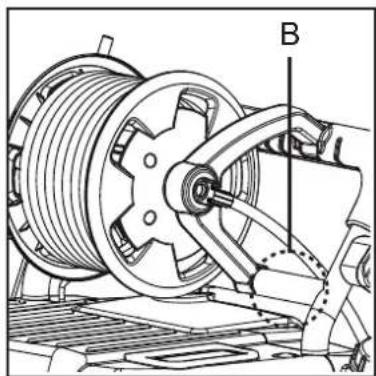

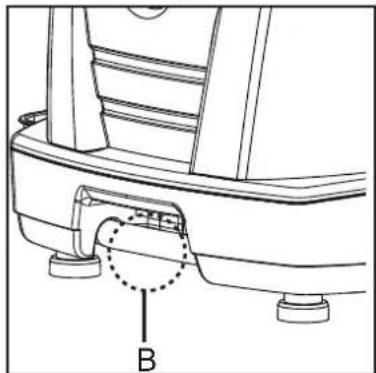

6.5Trasporto dell'idropulitrice 99
7 Manutenzione 7.1 Piano di manutenzione 100
7.2Lavori di manutenzione 100
8 Eliminazione di disfunzioni 8.1 Indicazioni sul quadro. 101
8.2 Ulteriori disfunzioni 102
9 Altre indicazioni 9.1 Riciclaggio dell'apparecchio 103
9.2 Garanzia 103
9.3 Dichiarazione di conformità CE 103
9.4 Dati tecnici 104

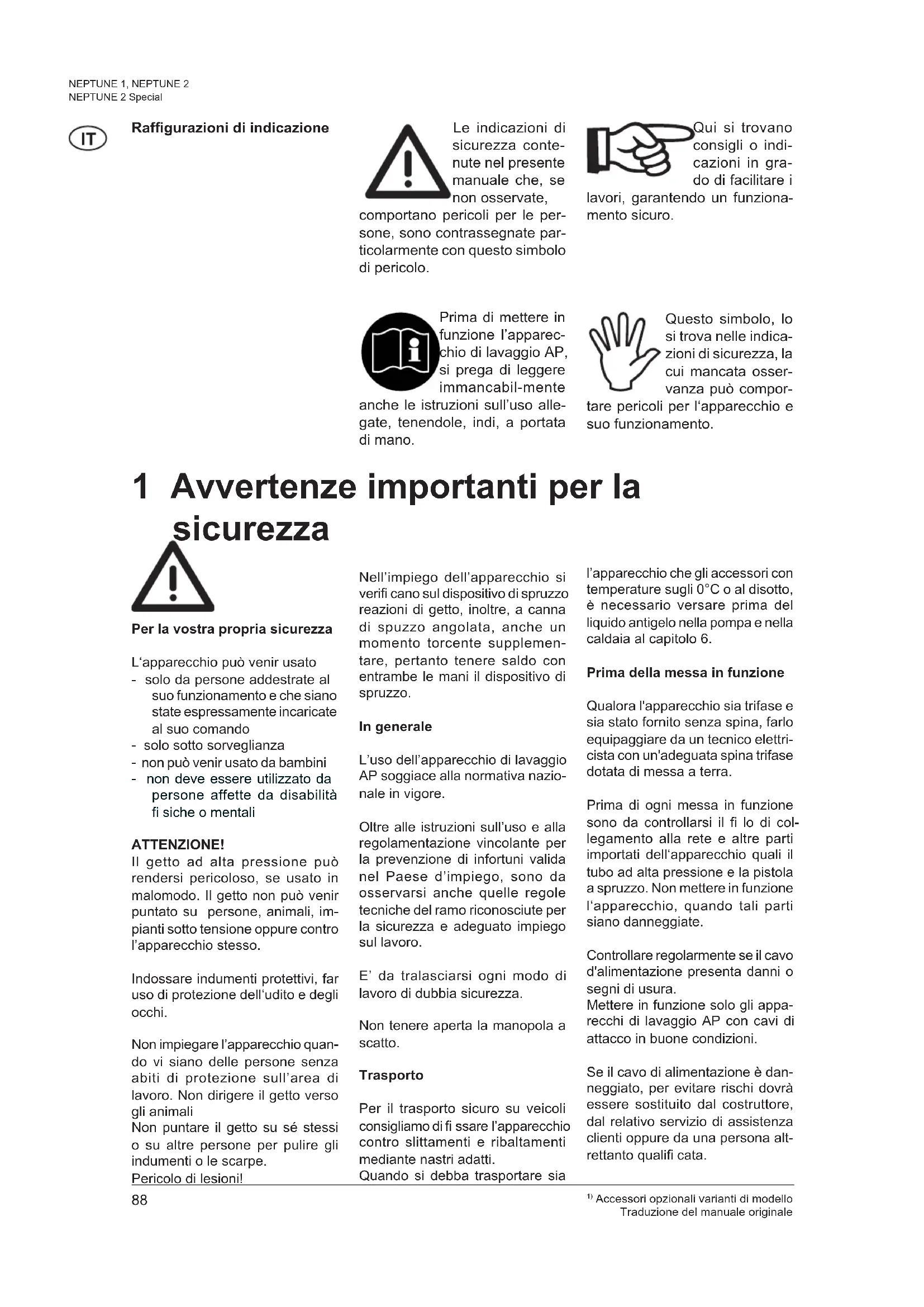

Leindicazioni di sicurezza contente nel presente manuale che, se non osservate,
comportano pericoliper le persone, sono contrassegnate particolarmente con questo significolo di pericolo.
Quisi trovano consigli o indicazioni in grado di facilitare i
lavori, garantindo un funzionamento sicuro.
Prima di mettere in funzione l'apparecchio di lavaggio AP, si prega di leggere immancabil-mente
anche le istruzioni sull'uso allegate, tenendole,indi,a portata di mano.
Questo symbolo, lo si trova nelle includazioni di sicurezza, la cui mancata osservanza può compor
tare pericoli per l'apparecchio e sua funzionamento.
1 Avverenze importanti per la
sicurezza
Per la vostra propria sicurezza
L'apparecchio vuo venir usato
- solo da personne addestrate al suo funzionamento e che siano state espessamente incaricate al suo dato
- solo sotto sorveglianza
- non più venir usato da bambini
- non delve essere utilizzato da persona affette da disabilità fi siche o mentali
ATTENZIONE!
Il getto ad alta pressione puo rendersi pericoloso, se usato in malomodo. Il getto non puo venir punto su persone, animali, impianti tanto tensione oppure contro l'apparecchio stesso.
Indossare indumenti protettivi, far uso di protezione dell'udito e degli occhi.
Non impiegare l'apparecchio quando vi siano delle persone nella abiti di protezione sull'area di lavoro. Non dirigere il getto verso gli animali
Non pumentare il getto su se stessi o su altre persone per pulire gli indumento o le scarpe.
Pericolo di lesioni!
Nell'impiego dell'apparecchio si verifi cano sul disposativo di spruzzo reazioni di getto, inoltre, a canna di spuzzo angolata,anche un momento torcene supplementare, pertanto tenere saldo con entrambe le mani il disposativo di spruzzo.
In generale
L'uso dell'apparecchio di lavaggio AP soggiace alla normativa nazionale in vigore.
Oltre alle istruzioni sull'uso e alla regolamentozione vincolante per la prevenzione di infortuni valida nel Paese d'impio, sono da osservarsianche delle regole tecniche del ramo riconosciute per la sicurezza e adeguato impiego sul lavoro.
E' da tralasciarsi agli modo di lavoro di dubbia sicurezza.

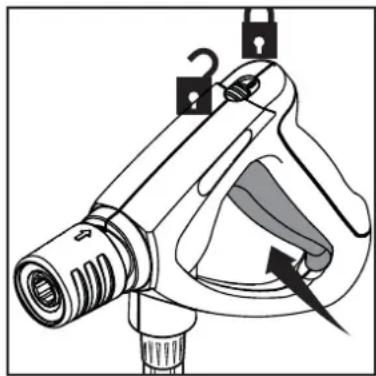

Non tenere aperta la manopola a scatto.
Trasporto
Per il trasporto sicuro su veicoli consigliamo di fi sssare l'apparecchio contro slittamenti e ribaltamenti mediane nastri adatti.
Quando si debba trasportare sia
l'apparecchio che gli accessori con temperature sugli 0^ o al disotto, è necessario versare prima del liquido antigelo nella pompa e nella caldaia al capitolo 6.
Prima della messa in funzione
Qualora l'apparecchio sa trifase e sua stato fornito perché spina, farlo equipaggiare da un technician elettricista con un'adeguata spina trifase dotata di messa a terra.
Prima di agli messa in funzioni sono da controllarsi il fi lo di collegamento alla rete e altre parti importati dell'apparecchio quali il tubo ad alta pressione e la pistola a spruzzo. Non mettere in funzione l'apparecchio, quando tali partisi siano danneggiate.
Controllare regolarmente se il cavo d'alimentazione presente danni o segni di usura.
Mettere in funzione solo gli apparecchi di lavaggio AP con cavi di attacco in buone condizioni.
Se il cavo di alimentazione è daneggiato, per evitare rischi dovrè essere sostituito dal costrutto, dal relativo servizio di assistenza clienti oppure da una persona altruttanto quali cata.
ATTENZIONE!
L'uso di cavi di prolunga non idonei cui rappresentare una fonte di pericolo. Svolgere completeness il cavo dall'avolgitubo, per evitare il surriscaldamento del cavo di alimentazione.
Sia le spine che le connessioni del fi lo di collegamento e di cavi di prolunga devono essere a tenuta d'acqua.
Nell'impiego di un fi lo di prolongata nere in considerazione lesezioni minime del conduttore:
| Lunghezza m | Sezione <16 A <25 A |
| fi no a 20 m | Ø1.5mm² Ø2.5mm² |
| 20 a 50 m | Ø2.5mm² Ø4.0mm² |
Controllare la tensione di rete prima di attaccarvi l'apparecchio di lavaggio AP.
Accertarsi che la tensione individata sulla traghetto del modello sua conforme alla tensione di rete locale.
Il collegamento elettrico di quello apparecchio deve esser stato eseguito da un installatore elettricista e corrispondere alla norma IEC 60364 e alle prescrizioni specifici che nazionali.
Si raccomanda, che nel collegamento elettrico di quello apparecchio vi venga sistamento
- o un interrottore di corrente di guasto, il quale interrompa la tensione di rete, quando la corrente di guasto superi per 30 ms i 30 mA.
- oppure un controllo di messa a terra.
L'oggetto da pulirsi va esaminato se, nel lavaggio, non vengano disciolte da quello sostanze pecicolose che vadano ad inquinare l'ambiente, per es. amianto, olio. Non lavare con il getto tondo parti delicate in gomma, stoffa o similii. Nel lavaggio Maintainere un distacco soffi ciente tra ugello di alta pressione e la superficie, onde evitare un danneggiamento della superficie da lavarsi.
Non impiegare il tubo fl essibile ad alta pressione come fune di traino! Sul tubo ad alta pressione sono
stampate sa la pressione di lavoro che la temperatura massima ammessa.
Tenere a deposito l'apparecchio riparato dal gelo o utilizzato il liquido antigelo!
Non mettere mai in funzione l'apparecchio senz'acqua.
Anche brevi mancanze d'acqua provocano irreparabili danni alle guarnizioni della pompa.
Connessione dell'acqua
É consentito collegarequesta idropulitricessolo con la rete di alimentazione dell'acqua potabile,
qualora sua stato installato un dispositivo antirifl usso adeguato, di tipo BA in base alla normativa EN 60335-2-79. Se il dispositivo antirifl usso non è in dotazione, è possibile ordinarlo presso il proprio rivenditore. Per assorbire eventuali picchi di pressione, la lunghezza del tubo tra il dispositivo antirifl usso e l'idropulitrice deve essere di almeno 6 metri (34) di diametro min). Attività come l'aspirazione (ad esempio in un contentatore di acqua piovana) vengono svolte perché dispositivo antirifl usso. Contattare il proprio rivenditore per averere consigli sul gruppo di aspirazione.
Non appena l'acqua è passata atraverso la valvola BA non più essere più considerata come acqua potabile.
Funzionamento
Durante il funzionamento mantenere chiuse tutte le copertura e tutti i portelli della macchina.
Non danneggiare il fi lo di collegamento alla rete (per es. passandovi sopra con veicoli, strappandolo, schiacciandolo).
Staccare il conduttore di collegamento solo direttamente per la spi- nana (non tirandolo, strappandolo).
ATTENZIONE!
Questo appearecchio è stato progettato per l'impiego di detergenti che vengano forniti o consigliati dal costruttore.
L'impiego di detergenti diversi o
prodotti chimici cui compromettere la sicurezza dell'apparecchio.
ATTENZIONE!
L'apparecchio è previsto per l'impiego di cherosene e di nafta. Non si possono impiegare sostze combustibili inadatte (per es. benzina), dato che esse possono rappresentare un pericolo.
Impiegare l'apparecchio nelle aree di servizio o in altre zone di pericolo, a causa del pericolo di esplosi di derivante dal bruciatore, solo all'influori delle delimitate zone di pericolo (In Germania: osservare le direttive tecniche per liquidi infi ammabili = TRbF).
Nell'installazione in ambienti chi-usi preoccuparsi della dovuta aerazione e assicurare che i gas di scarico vengano condotti via in modo adeguato. Noi siamo ben lieti diMETTE a disposizione proposte inerenti sistemi di collegamento.
Nel collegamento dell'apparecchio ad un impianto a camino osservare le ordinanze edilizie del Paese. Noi siamo ben lieti diMETTERA disposizione proposte inerenti sistemi di collegamento.
ATTENZIONE!
Durante il funzionamento nella fase vapore, prestare attenzione
allo scarico du acqua bol-lente e vapore, la cui temperatura puo raggiungere i 150^
ATTENZIONE!
Non toccare I'apertura del gas di scarico e nemmeno coprirla. Peri
Non toccare, coprige o collocare tubi o cavi sulla cappa. Pericolo per le persona, rischio di surriscaldamento e incendio.
Parte eletrtrica
ATTENZIONE!
Non spruzzare mai con acqua apparecchiature elettriche: pericolo per le pesone, pericolo di cortocircuito.
Le accensioni generano brevi abbassamenti di tensione.
Con impedenze di rete (attacco domestico) inferiori a 0,15? non sono da aspettarsi disfunzioni. In caso di dubbio si prega di contattare l'ENEL.
Manutenzione e riparazioni
ATTENZIONE!
Prima della pulizia e della manutenzione dell'apparecchio di lavaggio AP, si deve staccare immancabilmente la spina alla rete.
Eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni sull'uso.
Impiegare esclusivamente pezioni di ricambio originali. Non apportare modifi che tecniche all'apparecchio di lavaggio AP.
ATTENZIONE!
Tubi di goma ad alta pressione, ft tings e giunti sono importanti per la sicurezza dell'apparecchio. Impiegare solo pezioni per alta pressione ammessi dal costruttore!
Nell'impiego di un conduttore di prolunga o nella sostituzione del fi lo di collegamento alla rete e permesso impiegare solo l'esecuzione indicata dal costrutto oppure un'esecuzione superiore.
Per maggiori lavori di manutenzione e di riparazione si prega di rivolgersi al servizio di assistenza della Nilfisk-ALTO oppure alle officine del ramo autorizzate!
Collaudio
L'apparecchio di lavaggio ad alla pressione corrisponde alle direttive tetedesche per apparecchi da getto di liquidi. L'apparecchio di lavaggio ad alla pressione, secondo la normativa per la prevenzione di infortuni "Lavori con apparecchi a getto di liquidi (BGV D15 tetesco), è soggetti alla necessità, perché come minimo ogni 12 mesi, ad un collaudo in merito alla sua sicurezza di funzionamento da parte di un competente.
Negli appearecchi elettrici, dopo agli lavoro di riparazione o cambiamento, si deve esaminare la resistenza del conduktore di protezione, la resistenza di isolamento e la corrente dispersa. Inoltre è da eseguirsi un controllo visivo del fi lo di allacciamento, operarsi una misurazione sua della tension che della corrente ed un esame delle funzioni. Come competenti sono a disposizione i ns. tecnici del servizio di assistenza.
Le istruzioni integrali inerenti le disposizioni di tutela per "Lavori con apparecchi a getto di liquidi" sono ottenibili presso il Carl-Heymans-Verlag KG, Luxemburger Strasse 449.50939 Köln
oppue presso le associazioni professionali competenti.
I componenti conduttori di pressione di quello apparecchio di lavaggio ad alla pressione sono stati fabbricati secondo il §9 dell'ordinanza per contentitori a
pressione sottoposti con successo ad un collaudo sotto pressione.
Dispositivi di sicurezza
La sovrappressione non ammessa, all'innesco del dispositivo di sicurezza, viene riconvogliataenza pressione residua nella tubazione d'aspirazione della pompa tramite un tubo a bypass.
Se la potenza di getto scende al disotto di un valore ad impostazione fissa, il controllo di flusso incorprioato spegne automaticamente Il bruciatore di nafta.
Il bruciatore di nafta è impostato su accensione continua. Come ulteriore dispositorio di sicurezza, nella cappa dello scambiatore di calore è integrato un termosensore.
Sicché ne viene escludo un surris-caldamento dell'apparecchio.
I dispositivi di sicurezza sono stati impostati e piombati in fabbrica e non possono venir variati.
ATTENZIONE!
- Inalare aerosol può essere pericoloso per la salute.
- Se necessario,'utilizzare un dispositivo per evitare o ridurre la produzione di aerosol, ad esempio uno schermo di protezione dell'ugello.
Per proteggersi dagli aerosol utilizzato una maschera respiratoria di classe FFP 2 o superiore.
2 Descrizione
2.1 Impiego finalizzato
Questa idropulitrice è stata progettata per l'uso professionale. Puo essere utilizzata per la pulizia di apparecchiature utilizzate nel settore edile e agricolo, stalle, veicoli, superfici arrugginite ecc.
L'idropulitrice non è adatta alla pulizia di superfi ci a contatto con alimenti.
Nel capitolo 5 viene illustrato l'impiego dell'idropulitrice per varili lavori di pulizia.
Utilizzato sempre l'idropulitrice come descripto in queste istruzioni per l'uso. Qualsiasi altoutilizzo potrebbe danneggiare l'idropulitrice o la superficie da pulire o potrebbe provocare lesioni personali gravi.
NEPTUNE 1 è destinata al solo utilizzato professionale leggero.
2.2 Elementi di lavoro
Per raffigurazione vedi pagna piegabile all'inizio delle presenti istruzioni sull'uso.
- Tamburo del tubo 1)
- Chiusura del coperchio
- Serbatodio del detergente
- Gancio del filo
- Pistola da spruzzo
- Attacco dell'acqua
- Supporto per la canna da spruzzo
- Gancio per tubo
- Bocchettone per il riempimento del combustibile
-
Attacco del tubo ad alta pressione per appearecchi除去 tamburo
-
Quadro comandi
- Indicazione di pronto all'uso
- Aggiunta di combustibile
- Basso livello di Nilfisk-ALTO AntiStone
- Scadenza per manutenzione dell'Nilfisk-ALTO-Service
- Caldaia surriscaldata
- Il sensore di fiamma è sporco
- Interruttore principale
- Regolatore di temperatura
- Dosaggio prodotto detergente1)
3 Prima della messa in funzione
3.1 Installazione Ogni bruciatore di gasolio ha bi
sogno, per un funzionamento alla intralci, di miscela di aria di combustione e combustibile esattamente determinata. Pressione atmosefica e percentuale di ossigeno sono in diretta dipendenza del luogo d'impiego e a seconda dell'altezza sul mare. Aviene quando il carburante è cherosene o diesel.
L'apparecchio di lavaggio ad alta pressione è stato collaudato e regolato accuratamente in fabbrica, onde poter conseguire la maggiore prestazione possibile. La
3.2 Prima dell'uso 1^ Prima ancona della prima //
fabbrica si trovava ca. 140 m (450 piedi) sul livello del mare e la regolazione del bruciatore è ottimale per tale altezza sul mare.
Quando il luogo d'impiego dell'apparecchio si trovi altre i 1200 m (3900 piedi) sul livello del mare, per un funzionamento perfetto e una massima economicità, il bruciatore di gasolio dovra venir regolato adeguatamente. A tale scopo si prega di rivolgersi al proprio rivenditore o al servizio della Nilfisk-ALTO.
messainfunizionecollare accuratamente l'apparecchio inmeritoadifettiodanni,comunicandoimmediatamente i danni accertati al proprio rivenditoreNilfisk-ALTO.
2^ Mettere in funzione l'apparecchio solo in perfette condizioni dello stesso.
3^ La pendenza della superficie su cui viene collocata l'idropulitrice non deve superare i 10^ in agli direzione.
1^ Riempire con prodotto detergente della Nilfisk-ALTO i serbatoio. Per quantità di riempimento vedi capitolo 9.4.
3.3 Riempire il serbatoio del detergente1)

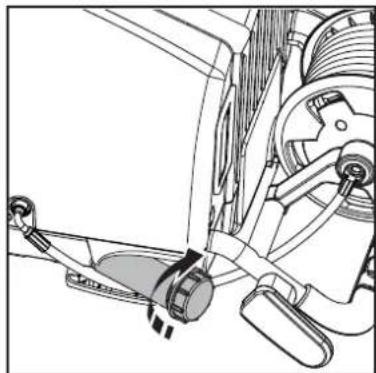

3.4 Riempire il serbatoio del combustibile
AVVERTENZA!
Con temperature sotto gli 8^ il cherosene da riscaldamento inizia ad indensirsi (secrezione di paraffina). Percio si possono verificare difficoltà di avviamento. Pertanto, prima del periodo invernale,aggiungere un miglioratore del punto d'indensimento e di scorrimento (acquistabile in commercio) oppure far uso di "gasolio invernale".
Ad apparecchio freddo:
Rifornire il serbatoio del carburante da un contentore pulito di carburante nuovo, nafta, carburante liquido DIN 51603-1 (senza biodiesel) o diesel EN 590 (con fi no al 7% di biodiesel).
Il diesel EN 590 (con fi no al 7 % di biodiesel) cui estere usato nel rispetto dei seguenti limiti: Tempo di conservazione massimo nel serbatoio diesel dell'idropulitrice: 1 mese.Non usare diesel conservato esternamente per più di 6 mesi per le idropulitrici Nilfi sk-ALTO. Non usare diesel EN 590 in idropulitrici con temperatura ambiente inferiore a 0^ C . Non usare diesel EN 590 di un contentore aperto.
Il combustibile delve essere scevro da impurità.Per quantitativo vedi 9.4 Dati tecnici.

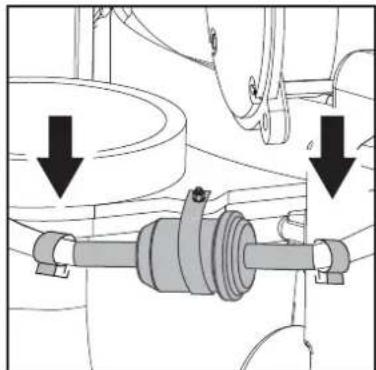

Fare attenzione a non danneggiare il filtro del serbatoio del combustibile onde evitare che penetri sporco nel serbatoio stesso.

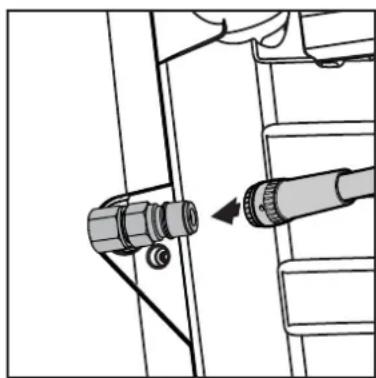

3.5 Collegare il tubo di alta pressione
1^ Attaccare il tubo ad alta pressione mediante il raccordo rapido al giunto di alta pressione dell'apparecchio.
3.6 Collegare il tubo dell'accua

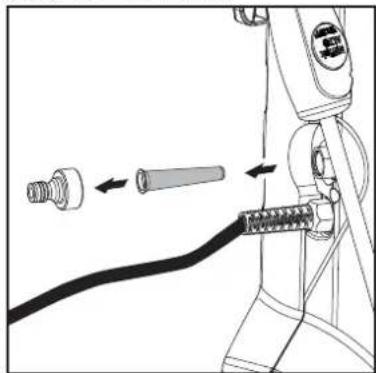

Con cattiva qualita (sabbia etc.) consigliamo di montare un filtro fine sull'alimentazione dell'acqua.
Si consiglia pure l'impiego di un tubo dell'acqua dal tessuto rinnorzato con un diametro nominale di minimo 14 (19 mm).
1° Prima di attaccare il tubo dell'acqua all'apparecchio, risciac quarlo brevamente con acqua, affinché sabbia o altre particelle di sporco non penetrino nell'apparecchio.
2^ Collegare il tubo dell'acqua mediente il giunto rapido all'attacco dell'acqua.
3^ Aprire il rubinetto dell'acqua.
AVVERTENZA!
Per quantità e pressione dell'acqua richiesta vedi capitolo 9.4.
3.7 Attacco elettrico
Negli apparecchi con commuta-zione di tensione1) fare imman-cabilmente attenzione, che sua impostata sull'apparecchio la corretta tensione di rete, prima di inseire la spina di rete nella presa di corrente. Altrimenti ne
posso n o v i r distrutti i compo- nenti elettrici dell'apparecchio.
ATTENZIONE!
Nell'impiego di tamburi per il filo:
1^ A causa del pericolo di surriscaldamento e d'incendio svolgere sempre completeness il filo di collegamento.
Collegare l'apparecchio solo ad un impianto elettrico eseguito secondo le prescrizioni.
1^ Osservare leindicazioni di sicurezzaal capitolo 1.
2^ Inserire la spina dell'apparecchio nella presa.
3.8 Raccolta dell'antigelo
Ilsystemadi tubazioni è statoro iempio in fabbrica con dell'antigelo. Il liquido fuoriuscente per
primo (ca. 5 l) va raccolto in un recipiente per il suo reimpiegó.
4 Comandi/Funzionamento
4.1 Accendere l'apparecchio
AVVERTENZA!
Ripulire sempre il beccuccio da evenuali particelle di sporco, prima di collegarlo con la pistola da spruzzo.
4.2 Attacchi
4.2.1 Attaccare la canna da spruzzo alla pistola
1^ Mettere l'interruttore principale sulla posizione acqua fredda (A).
I dispositi v elettronici di comando esguono un autotest, tutti LED s'illuminano di colpo. Il motore si avvia.
s'illumina.
2^ Sfiataré la macchina attivando la pistola a spruzzo.
3° Quando il livello dell'acqua è uniforme, procedere con i seguenti passi.
1^ Tirare all'indietro la manopola blu a rapido rilascio (A) della pistola a spruzzo.
2^ Inserire il rubinetto della Iancia (B) nel collegamento a rapido rilascio e rilasciarlo.
3^ Tirare in avanti la lancia (o un altri accessorio) per verificare che sia collegata in modo saldo alla pistola a spruzzo.
4.2.2 Funzionamento con acqua fredda / acqua calda (fino a 100^ )
1^ Spostare l'interruttore principale su "Acqua calda" (B) e selezionare la temperatura richiesta nel regolatore di temperatura.
2^ Sbloccare e azionare la pistola a spruzzo.
ATTENZIONE!
Per gli appearecchi con tamburo per il tubo: con funzionamento ad acqua calda svolgere del tutto il tubo ad alla pressione, perché, altrimenti, a cagione dell'azione dello sviluppo di calore cui deformarsi il tamburo stesso.
Si accende il bruciatore.
Ad interruzioni di lavoro: inseire la sicura di blocco anche a brevi interruzioni di lavoro (vedi fig. al capitolo 6.1).
4.2.3 Funzionamento a vapore (sopra i 100^)^1)
Durante il funzionamento nella fase vapore, prestare attenzione allo scarico di acqua bollente e al vapore, la cui temperature più raggiungere i 150^
1^ Per applicazioni speciali far uso dell canna d'acciaio con l'ugello per vapore (Vedere il catalogo per gli accessori).
2^ Aprire la calotta.
3^ Girare la manopola sul blocco di regolazione di sicurezza in senso antiorario fino a fondocorsa.
4^ Mettere l'interruttore principale sulla posizione acqua calda.
5^ Selezionare la temperatura (sopra i 100 C).
4.3 Regolazione della pressione con il dispositivo di spruzzo Ergo VarioPress1)
Per motivi di sicurezza, non legare né bloccare la levetta per manntenere aperta la pistola a spruzzo durante il funzionamento. E necessario che la levetta a scatto possa chiudersi liberamente subito dopo essere stata rilasciata, in modo da interrompere il flusso dell'acqua.
- Utilizzare la levetta Vario per regolare il flusso dell'acqua e quando la pressione
- Spingere la levetta in avanti per ottenere pressione e flusso massimi
4.4 Impiego di prodotti detergenti
ATTENZIONE! I prodotti detergenti non devono asciugarsi. Altrimenti potrebbe verinme danneggiata la superficie da lavarsi! Per impieghi speciali (per es. disinfezione) la quantità di deterrente aspirata va accertata mediante misurazione con iltro. Per volume d'acqua di getto dell'apparecchio vedi capitolo 9.4 Dati tecnici.
NEPTUNE 1
Solo con funzionamento a bassa pressione possono venir aspirati i prodotti detergentitramite l'iniettor in dotazione di seri:
- Diluire il detergente secondo le istruzioni del produttore
- Ruotare il cappuccio della testa di ugello FlexoPowerPlus versuso "CHEM" fino all'arresto.
- Il volume immesso di detergente cui esso regolato ruotando la valvola di misurazione.
- Interruttore principale Ruota- re I'interuttore in posizione " 1".
- Azionare la pistola a spruzzo.
NEPTUNE 2
- Impostare la concentrazione di detergente desiderata mediating il dispositorio di dosaggio dello stesso.
- Spruzzare I'oggetto da lavarsi.
- Lasciar agire a seconda del grado di imbrattamento. Quindi spruzzare via con il getto ad alta pressione.
5 Settori di impiego e metodi di lavoro
5.1 Indicazioni generali
Si otterrà una lavaggio a grande azione osservando alcune poche direttive, combinate con le vs. proprioie esperenze in determinati settori. Sia gli accessori che i prodotti detergenti, se impiegati correttamente, augmentano l'azione di lavaggio. Qui sono esposte alcuneindicazioni basilari.
5.1.1 Ammollo
Incrostazioni o strati spessi di sporco possono essere sciolti o ammorbiditi lasciandoli inammollo per un certo periodo di tempo (non molto la luce diretta del sole). Questo metodò è molto utile in agricoltura, ad esempio nei porcili, e può essere realizzato grazie all'utilizzo di detergenti schiumosi o alcalini. Doplo l'applicazione, occorre lasciare agire il prodotto sulle superfici sporche per circa 15 minuti prima del lavaggio a pressione. Il risultato sarea un processo di pulizia ad alla pressione più rapido.
5.1.2 Applicare detergente eschiuma
Il detergente e la schiuma dovrebbero venir spruzzati sulla superficie asciutta, affinché il prodotto detergente entri a contatto con lo sporcorawnazaunulteriori diliuzione.Sulle superfici verticali procedere dal basso verso l'alto per evitare striature, quando la solu- zione di detergente scorre giu.Lasciar agire per alcuni minuti, prima di lavare con il getto ad alta pressione. Non lasciar asciugare il prodotto detergente.
5.1.3 Temperatura
Temperatura: l'azione del detergente viene rafforzata dalle alte temperature. In particolare grassi e oli posono venir disciolti con maggior facilità e rapidità. Con temperature sui 60^ posso sono essere disciolte meglio le proteine, nelle gli oli e i grassi dai 70^ ai 90^ :
5.1.4 Azione meccanica
Per dissogliere forti strati di sporco è necessaria un'azione meccanica supplementare. Speciali canne da getto e spazzole per lavaggio (rotanti) offrono il migliorie effetto per disciogliere lo strato di sporco.
5.1.5 Maggiore volume d'acqua e maggiore pressione
La pressione alla non è sempre la soluzione migliorie ed una pressione troppo alla più danneggiare le superfici. L'azione lavante dipende alrettanto del volume di acqua. Una pressione di 100 bar è sufficiente per il lavaggio di veicoli (assieme ad acqua calda). Un maggior volume d'acqua acconsente il risciacquo e lo scorrer via dello sporco disciolto.
5.2 Applicazioni tipiche
5.2.1 Agricoltura
| Applicazione Accessori Methodo | |
| Stalle Porcili Lavaggio delle pareti, pavimenti, apparecchiature Disinfezione | Iniettore per schiuma Lanciaschiuma Powerspeed/ Floor cleaner Prodotti detergenti Universal Alkafoam Disinfezione DES 3000 | 1: Ammollo - Applicate la schiuma su tutte le superfi ci (dal basso verso l'alto) e lasciar agire per 30 minuti.2. Togliere lo sporco con l'alta pressione e, nei dovuti casi, con gli accessori adatti. Su superfici verticali procedere di nuovo dal basso verso l'alto.3. Per allontanare granidi quantità di sporco, regolare sulla portata d'accua maggiore possibile.4. Per assicurare I'igiene, impiegare solo i disinfettanti consigliati. Applicate i disinfettanti solo a completing asportazione dello sporco. |
| Parco macchinari Trattore, aratro ecc. | Lancia standard Iniettore per detergenti Lancia powerspeed Lancia ricurva e dis-positivo per sostofondi Spazzole | 1. Applicate il prodotto detergente sulle superfici, onde rammollire lo sporco. Procedere dal basso verso l'alto.2. Spruzzar via con il getto ad alta pressione. Di nuovo procedere dal basso verso l'alto. Servirsi degli acces-sori per lavare i punti non ben accessibili.3. Parti delicate quali motori e pezzi di gomma vanno lavate a Bassa pressiore, onde evitarne il danneggia-amento. |
5.2.2 Veicoli
| Applicazione Acessoi Metodo | |
| Le superfi ci dei veicoli | Lancia standard Iniettore del deter- gente Lancia arcuata e dispi-sitivo per sottofondi Spazzole Prodotti detergenti Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop | 1. Applicate il prodotto detergente sulle superfi ci per disciogliere lo sporco. Procedere dal basso verso l'alto. Per togliere i resti di insetti prespruzzare per es. con Allosil, quando risciacquare a bassa pressione e, aggiungendo il prodotto detergente, lavare l'intero voicolo. Lasciar agire il detergente per ca. 5 minuti. Le superfici metalliche possono essere venire lavate con RimTop.2. Risciacquare con il getto ad alta pressione. Di nuovo procedere dal basso verso l'alto. Servirsi degli accessori per lavare i punti di diffi cile accesso. Impiegare le spazzole. Le canne da getto corte sono per il lavaggio dei motori e parafanghi. Impiegare canne da getto arcuate oppure dispositivi per il sottofondo.3. Le parti delicate quali motori e pezzi di gomma vanno lavate a bassa pressione, onde evitarne il anneggiamento.4. Applicate a mezzo dell'apparecchio di lavaggio ad alta pressione della cera liquida, onde mantenere in un ricerca limite l'imbrattamento del veicolo. |
5.2.3 Edilizia e industria
| Applicazione Acessoi Metodo | |
| Superfi ci Oggetti metallici | Iniettre per schiuma Lancia standard Lancia arcuata Testa per lavaggio di serbati Prodotti detergenti Intensive J25 Multi Combi Aktive Alkafoam Disinfezione DES 3000 | 1. Appicare uno spesso strato di schiuma sulla superficie asciutta. Sulle superfi ci verticali procedere dal basso versusl'alto. Per un effetto ottimale lasciare-agire la schiuma per ca. 30 minuti. 2. Risciacquare con lo spruzzo ad alta pressiore. Servirsi dei dovuti accessori. Usare l'alta pressione per discogiere lo sporco. Impiegare Bassa pressione ed elevata quantità d'acqua per spinger via lo sporco. 3. Appicare il prodotto disinfettante solo dopo aver molto completeness lo sporco. Forti imbrattamenti, come ad esempio nei macelli, sono venir spinti via con elevate quantità d'acqua. Le teste per lavaggio di serbati servono al lavaggio di botti, barili, recipienti misti ecc. Le teste per lavaggio di serbati sono azionate idraulicamente o elettricamente e permettono un lavaggio automaticoenza continua sorvegianza. |
| Superfi ci arrug-ginite e dannegiate prima del trattamento | Dispositivo a getto umido | 1. Collegare il dispositorio per getto umido con l'appa- recchio di lavaggio ad alta pressione e infrilare il tubo d'aspirazione nel contentitore della sabbia. 2. Durante il lavoro indossare occhiali e indumenti di protezione. 3. Con la miscela di sabbia ed acqua si piùtogliere ruggine e vernice. 4. Dopo la sabbiatura signillare la superficie contro la ruggine (metallo) o il deterioramento (legno). |
Questi sono solo alcuni esempi di impiego. Ogni compito di lavaggio si differenziaz dagli alri. Si prega di mettersi in contatto con il rivenditore di prodotti Alto in merito alla soluzione migliorare per i propri compiti di lavaggio.
6 Dopoi I lavoro
6.1 Spegnimento dell'idropulitrice e scollegamento delle linee di alimentazione
6.2 Riavvolgere il filo di collegamento e il tubo ad alta pressione e sistemare gli accessori
1^ Chiudere il rubinetto dell'acqua.
2^ Attivare la pistola a spruzzo
senza collegare la lancia, in
modo da far fuoriuscire dal
sistema tutte l'aria residua.
3^ Spagnere l'interrutto principale, interrutto suposizione "OFF".
4^ Staccare la spina dell'apparecchio alla presa.
5^ Azionare la pistola da spruzzo, fino a che non vi sia più pressione nell'apparecchio.
6^ Inserire la sicura di blocco della pistola da spruzzo.
7^ Staccare il tubo dell'accua dall'apparecchio.
Per prevenir infortuni, sua il filo di collegamento che il tubo ad alta pressione dovrebbero venir sempre riavvolti accuratamente.
Riporre la lancia nebulizzatricenell'apposita posizione.
6.3 NEPTUNE 1 Messa a deposito (immagazzinamento sicuro dal gelo)
Riporre l'idropulitrice in un ambiente asciutto dove non vi sua pericolo di gelo, o garantirne la protezione come indicato di seguito:
- Rimuovere il tubo di entrata dell'acqua d all'alimentazione dell'acqua.
- Collocare il tubo di entrata dell'acqua in un secchio contente liquido antigelo.
- Rimuovere la lancia.
- Accendere l'idropulitrice con l'interruttore principale nella posizione "Acqua fredda".
- Azionare la pistola a spruzzo.
-
Durante l'aspirazione, azionare due o tre volte la pistola a spruzzo.
-
La macchina è protetta dal gelo quando la soluzione antigelo fuorises alla pistola a spruzzo.
- Bloccare il gancio di sicurezza sulla pistola a spruzzo.
- Togliere il tubo di entrata dell'acqua dal secchio.
- Spagnere l'idropulitrice e collocarla in posizione verticale.
- Quando la macchina viene rimessa in funzione, la soluzione antigelo delve essere raccolta e conservata per poter essere smaltita correttamente in futuro.
6.4 NEPTUNE 2
Messa a deposito (immagazzinamento sicuro dal gelo)
Mettere l'apparecchio in un locale asciutto e protetto dal gelo oppure renderere l'apparecchio protetto dal gelo come descriptors qui di seguito:
1^ Staccare dell'apparecchio il tubo di alimentazione dell'acqua.
2^ Staccare la canna da spruzzo.
3^ Mettere l'interruttore principale sulla posizione acqua fredda.
4^ Azionare la pistola da spruzzo.
5^ Apriere il coperchio.
6^ Aspirare un po alla volta l'antigelo (ca. 5 l) nel serba-toio dell'acqua (A).
7° Durante il processo di aspi-razione azionare da 2 a 3
volte la pistola da spruzzo.
8^ L'apparecchio sare protetto dal gelo, quando uscirà la soluzione di antigelo alla pistola da spruzzo.
9^ Inserire la sicura di blocco della pistola da spruzzo.
10^ Chiudere il coperchio.
11°Specnere l'apparecchio,
posizione dell'interruttore "OFF
12^ Onde vitare qualsiasi rischio, Riporre provvisionamente l'iodropulitrice in posizione verticale in un ambiente riscaldata.
13^ Alla consequente rimessa in funzione raccogliere in un recipienthe la soluzione di antigelo per il suo reimpiego.
6.5 Trasportodel'dropulitrice
La macchina può essere trasportata in posizione verticale o inclinata.
Se si utilizzato fasce sicurezza, utilizzato i punti di fissaggio (B).
Evitare se possibile movimenti bruschi durante il trasporto poiche sussiste il rischio di perdite d'acqua.
7 Manutenzione
7.1 Piano di manutenzione
Eseguire le dovute operazioni di manutenzione sui fi ltri dell'acqua e del carburante. Svuotare anche il serbatoio dell'olio combustibile, secondo necessità.
7.2 Lavori di manutenzione
7.2.1 Ripulire il filtrolo dell'acqua
Sull'alimentazione dell'acqua sono montati due filtri, i quali trattengono grossolane particelle di sporco, affi nché esse non penetrino nella pompa ad另一 pressione.
1^ Svitare l'attacco rapido con l'utensile apposto.
2^ Rimuovere il fi tlo e pulirlo
3^ Riapplicare il fi Itro e l'attacco.
rapido.
7.2.2 Effettuare la manutenzione del filtrolo del carburante
1^ Aprire la fascetta stringitubo
2^ Sostituire il fi ltro del carburante
3^ Chiudere la fascetta stringitubo
4^ Smaltire il liquido detergente /chio difettoso in modo adeguato.
7.2.3 Svuotamento del serbatoio del combustibile
1^ Svitare il tappo
2^ Rimuovere il fi Itro
3^ Inclinare la macchina fino a metterla in posizione orizzontale
4^ Lasciare che il combustibile si riversi in un contentatore vuoto
7.2.4 Sensore di fi amma)
1^ Smontare il sensore e pulire con un panno morbido
2^ Accertarsi che il sensore venga posizionato correttamente al momento della reinstallazione (i simboli devono essere rivolti verso l'alto).
8 Eliminazione di disfunzioni
8.1 Indicazioni sul quadro
| Segnali luminosi Causa Soluzione | | |
| | | | | >Spia lampeggiante - Guasto del sensore di flippo - Rubinetto chiuso o carenza di acqua - Serbatoio del detergente vuoto - La regolazione della pressione sul lavoro di sicurezza si blocca o la lancia VarioPress1) è impostata su un basso volume d'accua. - Apparecchio intasato da calcare - Perdite della pistola a spruzzo - Perdite provenienti dal tubo fllessible ad alla pressione, dall'attacco o dal sistema di linea - Il motore è surriscaldato2) | >Rifornire di detergente o im-postare il valore SDR su "0" | |
| Girare l'interruttore principale in posizione "OFF" - Lasciar raffreddare la macchina Rimuovere/scollegare la prolunga | |
| | | | | >Spia fi ssa - Basso livello di carburante | >Rabboccare il carburante L'apparecchio può essere utilizzato con acqua fredda | |
| | | | | >Spia lampeggiante - Basso livello di AntiStone Nilfi sk-ALTO | >Rabboccare AntiStone Nifi sk-ALTO | |
| | | | | >Spia fi ssa - Intervalto di manutenzione scaduto Spia lampeggiante - Intervalto di manutenzione: scadenza fra 20 ore - Errore del micro-processore | >Contattare il servizio di as-sistenza Nifi sk-ALTO Contattare il servizio di as-sistenza Nifi sk-ALTO Spagnimento dell'apparecchio - Contat-tare il servizio di assistenza Nifi sk-ALTO | |
| | | | | >Spia fi ssa - Caldaia surriscaldata. Il sensore di scarico (EXT-H) ha interrotto l'alimentazione del car-burante - Flusso d'accua insufficiente - Apparecchio intasato da calcare - Necessaria manutenzione della caldaia | >Spagnimento dell'apparecchio L'apparecchio più essere utilizzato con acqua fredda Controllare l'alimentazione dell'acqua Contattare il servizio di as-sistenza Nifi sk-ALTO | |
| | | | | >Spia fi ssa - Il sensore di fi amma (B7) è sporco - Guasto nel motore o nel sistema del carburante | >Pulire il sensore fi amma (b7) (vedere capitolo 7.2.4) Contattare il servizio di as-sistenza Nifi sk-ALTO L'apparecchio può essere utilizzato con acqua fredda | |
| Segnali luminosi Causa Soluzione | | |
| | | | | >Spia lampeggianteIl motore è surriscaldato | > | Girare l'interruttore principale in posizione "OFF" - Lasciar raffreddare la macchina Rimuovere/scollegare la prolunga Possibile erre di fase nelle versioni trifase: controllare il collegamento elettrico >Contattare il servizio di as-sistenza Nilfi sk-ALTO |
| | | | | >Spia lampeggiante- Sensore di temperatura difettoso (B1) | > | L'apparecchio può essere utilizzato con acqua fredda >Controllare il fi lo del sensore di temperatura (B1) >Contattare il servizio di as-sistenza Nilfi sk-ALTO |
| | | | | >Spia lampeggiante-Guasto del sensore di fl usso | > | L'apparecchio può essere utilizzato con acqua fredda >Contattare il servizio di as-sistenza Nilfi sk-ALTO |
| | | | | >Spia lampeggiante-Si è verifi cato un erre di surriscaldamento | > | L'apparecchio può essere utilizzato con acqua fredda >Contattare il servizio di as-sistenza Nilfi sk-ALTO |
| | | | | > Test visivo delle spie-Al momento dell'accensione, tutti i LED si accendono per circa 1 secondo | | |
8.2 Ulteriori disfunzioni
| Disfunzione | Causa Eliminazione | |
| Non si illumina | > Non è insertita la spina di rete | • Inserire la spina nella presa
• Controllare la sufficientenza del fusabile (vedi capitolo 9.4 Dati tecnici) |
| Pressione troppo bass | > Ugello di alta pressione intasato
> Regolazione della pressione o dispositivo VarioPress1) impostati su pressione troppo Bassa.1) | • Sostituire l'ugello di alta pressione
• Girare la regolazione della quantità di pressione sul blocco di sicurezza di regolazione in direzione "+" o regolare la manopola del VarioPress1) sulla pistola da spruzzo su una quantità di acqua maggiore (vedi caspitolo 4.4) |
| I prodotti detergenti non si fanno vedere | > Serbatoio del prodotto deter- gente vuoto
> Serbatoio del prodotto deter- gente impantanato
> Valvola di aspirazione sul tubo di aspirazione del prodotto detergente sporca | • Riempire il serbatoio del prodotto detergente.
• Ripulire il serbatoio del prodotto detergente
• Smonatre la valvola di aspirazione e ripulirla |
| Il bruciatore è sporco > | Combustibile inquinato
> Bruciatore sporco o non correttamente regolato | • Informare il servizio della Alto |
9 Altreindicazioni
9.1 Riciclaggio dell'apparecchio
9.2 Garanzia
Rendere subito inservibile un appearecchio dato fuori uso.
1^ Staccare la spina e interrompere il filo di collegamento.
L'apparecchio contiene materi- li preziosi che dovrebbero venir
Per la garanzia e le prestazioni valgono le nostre condizioni generali di segna.
posti in riciclaggio. Pertanto si prega di rivolgersi al proprio posto di riciclaggio comunale.
Per le questioni inerenti rivolgerr sia alla propria amministrazione comunale o al prossimo fornito- re.
Con riserva di modifiche in seguito ad innovazioni tecniche.
| CE Dichiarazione di conformità UE |
| Prodotto: Idropulitrice | |
| Tipo: | NEPTUNE 1, NEPTUNE 2, NEPTUNE 2 Special |
| Il design della macchina è in conformità alle seguenti normative pertinenti: | Direttiva Macchine CE 2006/42/CE Direttiva Bassa tensione CE 2006/95/CE Direttiva Compatibilità elettromagnetica CE 2004/108/CE Direttiva RoHS CE 2011/65/CE Direttiva Apparecchi a pressione CE 97/23/CE |
| Norme armonizzate applicate: EN ISO 12 | 100-1, EN ISO 12100-2, EN 60335-2-79, EN 55014-1(2002), EN 55014-2(2001), EN 61000-3-2 (2006) |
| Norme nazionali applicate e specifiche tecniche: | IEC 60335-2-79 |
| Nome e indirizzo della persona autorizzata a compilare il fi le techniciano: | Anton Sorensen Responsabile technician EAPC Nilfisk-Advance A/S Sognvej 25 DK-2605 Brøndby |
| Identità e fi rma della persona autorizzata a redigere la dichiarazione periconto del produttore: | Anton Sorensen Responsabile technician EAPC Nilfisk-Advance A/S Sognvej 25 DK-2605 Brøndby |
| Luogo e data della dichiarazione: Hadsund, 26-02-2013 |
9.4 Dati tecnici
| Descrizione | Gene-rale | 1-22 EU 230/50/16 | 1-22 GB 230/50/13A | 2-20 US 115/1/60/20 | 2-25 GB 230/1/50/13 | 2-25X GB 230/1/50/13 |
| Dati Tol. (±) Nom + Tol/- Tol Nom + | Tol/- Tol Nom + | Nom + | - Tol Nom + | Tol/- | Tol Nom + | Tol | | | | | |
| Pressione sulla testa del cilindro(bar) | 10% | 110 | +11/-11 | 110 | +11/-11 | 69 | +7/-7 | 90 | +9/-9 | 90 | +9/-9 |
| Flusso Qiec (l/h) | 10% | 540 | +54/-54 | 540 | +54/-54 | 568 | +57/-57 | 640 | +64/-64 | 640 | +64/-64 |
| Flusso Qmax (l/h) | | 600 | +60/-60 | 600 | +60/-60 | 636 | +64/-64 | 670 | +67/-67 | 670 | +67/-67 |
| Temperatura t max, acqua calda(°C) | | 80 | 80 | 80 | 80 | 80 |
| Temperatura t max, vapore (°C) | | NA | NA | 150 | 150 | 150 |
| Elettricità V/Ph/HZ | +/-6% | 230/1~/50 | 230/1~/50 | 115/1~/60 | 230/1~/50 | 230/1~/50 |
| Consumo di corrente (kW) | | 2,8 | 2,8 | 2,1 | 2,9 | 2,9 |
| Serbatoio del carburante (l) | | 17 | 17 | 17 | 17 | 17 |
| Serbatoio del detergente (l) | | 5 | 5 | 5 | 5 | 5 |
| Livello di rumorosità 1m (dBA) | | 74 | 74 | 77 | 76 | 76 |
| Forze di contraccolpo con lancia standard (10°) (N) | | 17,6 | 17,6 | 12,9 | 19 | 18,5 |
| Vibrazione ISO 5349 (m/s2) | | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
| Peso - macchina da sola (kg) | | 91 | 91 | 97 | 97 | 99 |
| Dimensioni - macchina da sola (mm) | | 607x688x1000 | 607x688x1000 | 607x688x1071 | 607x688x1000 | 607x688x1071 |
| Dimensioni fusibile (A) | | 16 | 13 | 20 | 13 | 13 |
| Pressione max. in entrata (bar) | | 6 | 6 | 10 | 10 | 10 |
| Temperatura max. in entrata (°C) | | 40 | 40 | 40 | 40 | 40 |
| Descrizione | Gene- rale | 2-26 EU 230/1/50/16 | 2-26X EU 230/1/50/16 | 2-26 EU Special 230/1~/50 | 2-26X EU Special 230/1~/50 | 2-30 EU Special 400/3~/50 |
| Dati | Tol. (±) | Nom | + Tol/- Tol | Nom | + Tol/- Tol | Nom | + Tol/- Tol | Nom | + Tol/- Tol | Nom | + Tol/- Tol |
| Pressione sulla testa del cilindro(bar) | 10% | 145 | +15/-15 | 145 | +15/-15 | 140 | +14/-14 | 140 | +14/-14 | 155 | +16/-16 |
| Flusso Qiec (l/h) | 10% | 530 | +53/-53 | 530 | +53/-53 | 560 | +56/-56 | 560 | +56/-56 | 600 | +60/-60 |
| Flusso Qmax (l/h) | | 600 | +60/-60 | 600 | +60/-60 | 600 | +60/-60 | 600 | +60/-60 | 660 | +66/-66 |
| Temperatura t max, acqua calda(°C) | | 80 | 80 | 80 | 80 | 80 |
| Temperatura t max, vapore (°C) | | 150 | 150 | ? | ? | ? |
| Elettricità V/Ph/HZ | +/-6% | 230/1~/50 | 230/1~/50 | 230/1~/50 | 230/1~/50 | 400/3~/50 |
| Consumo di corrente (kW) | | 3,4 | 3,4 | 3,4 | 3,4 | 3,8 |
| Serbatoio del carburante (l) | | 17 | 17 | 17 | 17 | 17 |
| Serbatoio del detergente (l) | | 5 | 5 | 5 | 5 | 5 |
| Livello di rumorosità 1m (dBA) | | 77 | 77 | 74 | 74 | 74 |
| Forze di contraccolpo con lancia standard (10°) (N) | | 20,8 | 20,6 | 21,8 | 21,6 | 24,6 |
| Vibrazione ISO 5349 (m/s2) | | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
| Peso - macchina da sola (kg) | | 97 | 99 | 97 | 99 | 97 |
| Dimensioni - macchina da sola(mm) | | 607x688x1000 | 607x688x1071 | 607x688x1000 | 607x688x1071 | 607x688x1000 |
| Dimensioni fusibile (A) | | 16 | 16 | 16 | 16 | 16 |
| Pressione max. in entrata (bar) | | 10 | 10 | 10 | 10 | 10 |
| Temperatura max. in entrata (°C) | | 40 | 40 | 40 | 40 | 40 |
| Descrizione Gene- | rale | 2-30X EU Special 400/3~50 | 2-30 US 220- 240/1/60/20 | 2-33 EU 400/3/50 2 | -33X EU 400/3/50 | 2-33 NO 230- 400/3/50 |
| Dati Tol. (±) Nom + Tol/- Tol Nom + | Tol/- Tol Nom | Nom + Tol | Tol/- Tol Nom + | Tol/- Toli Nom + Tol | Nom + Tol | Tol | | | | | |
| Pressione sulla testa del cilindro(bar) | 10% | 155 | +16/-16 | 138 | +14/-14 | 170 | +17/-17 | 170 | +17/-17 | 170 | +17/-17 |
| Flusso Qiec (l/h) | 10% | 600 | +60/-60 | 681 | +68/-68 | 630 | +63/-63 | 630 | +63/-63 | 630 | +63/-63 |
| Flusso Qmax (l/h) | | 660 | +66/-66 | 750 | +75/-75 | 690 | +69/-69 | 690 | +69/-69 | 690 | +69/-69 |
| Temperatura t max, acqua calda(°C) | | 80 | 80 | 80 | 80 | 80 |
| Temperatura t max, vapore (°C) | | ? | 150 | 150 | 150 | 150 |
| Elettricità V/Ph/HZ | +/-6% | 400/3~/50 | 220-240/1~/60 | 400/3~/50 | 400/3~/50 | 230-400/3~/50 |
| Consumo di corrente (kW) | | 3,8 | 2,15 | 4,1 | 4,1 | 4,1 |
| Serbatoio del carburante (l) | | 17 | 17 | 17 | 17 | 17 |
| Serbatoio del detergente (l) | | 5 | 5 | 5 | 5 | 5 |
| Livello di rumorosità 1m (dBA) | | 74 | 77 | 80 | 80 | 80 |
| Forze di contraccolpo con lancia standard (10°) (N) | | 24,8 | 25,6 | 27,1 | 26,3 | 27,1 |
| Vibrazione ISO 5349 (m/s2) | | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
| Peso - macchina da sola (kg) | | 99 | 97 | 97 | 99 | 97 |
| Dimensioni - macchina da sola(mm) | | 607x688x1071 | 607x688x1000 | 607x688x1000 | 607x688x1071 | 607x688x1000 |
| Dimensioni fusabile (A) | | 16 | 20 | 16 | 16 | 26/16 |
| Pressione max. in entrata (bar) | | 10 | 10 | 10 | 10 | 10 |
| Temperatura max. in entrata (°C) | | 40 | 40 | 40 | 40 | 40 |
| Descrizione Gene- | rale | 2-33X NO 230-400/3/50 | 2-41 EU 400/3/50 | 2-41X EU400/3/50 |
| Dati Tol. (±) Nom + Tol/- Tol Non + Tol/- Tol | Nom + Tol/- Tol | Nom + | Tol/- Tol | | | | |
| Pressione sulla testa del cilindro(bar) | 10% 17 | +17/-1 | 17 190 +19/-1 | 9 190 | +19/-19 | | |
| Flusso Qiec (l/h) | 10% 63 | +63/-63 | 730 +73/-73 | 3 730 | +73/-73 | | |
| Flusso Qmax (l/h) | | 690 +69 | -69 780 +78 | 3/-78 780 | +78/-78 | | |
| Temperatura t max, acqua calda(°C) | | 80 | 80 | 80 |
| Temperatura t max, vapore (°C) | | 150 | 150 | 150 |
| Elettricità V/Ph/HZ | +/-6% | 230-400/3~/50 | 400/3~/50 | 400/3~/50 |
| Consumo di corrente (kW) | | 4,1 | 5,1 | 5,1 |
| Serbatoio del carburante (l) | | 17 | 17 | 17 |
| Serbatoio del detergente (l) | | 5 | 5 | 5 |
| Livello di rumorosità 1m (dBA) | | 80 | 81 | 81 |
| Forze di contraccolpo con lancia standard (10°) (N) | | 26,3 | 32,9 | 32,0 |
| Vibrazione ISO 5349 (m/s2) | | ≤2,5 | ≤2,5 | ≤2,5 |
| Peso - macchina da sola (kg) | | 99 | 97 | 99 |
| Dimensioni - macchina da sola(mm) | | 607x688x1071 | 607x688x1000 | 607x688x1071 |
| Dimensioni fusibile (A) | | 26/16 | 16 | 16 |
| Pressione max. in entrata (bar) | | 10 | 10 | 10 |
| Temperatura max. in entrata (°C) | | 40 | 40 | 40 |
| Descrizione Gene- | rale | 2-25 KR 220/1/60/15 | 2-40 EXPT 220,440/3/60 | 2-40X EXPT 220,440/3/60 | 2-40 JP 200/3/50/20 | 2-40 JP 200/3/60/20 |
| Dati Tol. (±) Nom + Tol/- Tol Nom + | Tol/- Tol Nom | Nom + Tol | - Tol Nom | Tol/- Tol Nom + | Tol/- Toli Nom + Tol | Tol | | | | | |
| Pressione sulla testa del cilindro(bar) | 10% | 125 | +13/-13 | 185 | +19/-19 | 185 | +19/-19 | 185 | +19/-19 | 185 | +19/-19 |
| Flusso Qiec (l/h) | 10% | 540 | +54/-54 | 730 | +73/-73 | 730 | +73/-73 | 730 | +73/-73 | 730 | +73/-73 |
| Flusso Qmax (l/h) | | 600 | +60/-60 | 780 | +78/-78 | 780 | +78/-78 | 780 | +78/-78 | 780 | +78/-78 |
| Temperatura t max, acqua calda(°C) | | 80 | 80 | 80 | 80 | 80 |
| Temperatura t max, vapore (°C) | | 150 | 150 | 150 | 150 | 150 |
| Elettricità V/Ph/HZ | +/-6% | 220/1~/60 | 220-440/ 3~/60 | 220-440 / 3~/60 | 200/3~/50 | 200/3~/60 |
| Consumo di corrente (kW) | | 3,2 | 5,7 | 5,7 | 5,0 | 5,8 |
| Serbatoio del carburante (l) | | 17 | 17 | 17 | 17 | 17 |
| Serbatoio del detergente (l) | | 5 | 5 | 5 | 5 | 5 |
| Livello di rumorosità 1m (dBA) | | 77 | 81 | 76/76 | 81 | 81 | 81 |
| Forze di contraccolpo con lancia standard (10°) (N) | | 20,0 | 32,7 | 31,8 | 31,3 | 31,3 |
| Vibrazione ISO 5349 (m/s2) | | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
| Peso - macchina da sola (kg) | | 97 | 97 | 99 | 97 | 97 |
| Dimensioni - macchina da sola(mm) | | 607x688x1000 | 607x688x1000 | 607x688x1071 | 607x688x1000 | 607x688x1000 |
| Dimensioni fusabile (A) | | 15 | 20 | 20 | 20 | 20 |
| Pressione max. in entrata (bar) | | 10 | 10 | 10 | 10 | 10 |
| Temperatura max. in entrata (°C) | | 40 | 40 | 40 | 40 | 40 |
Innhold
Strada Comunale Della Braglia, 18
Guardamiglio, Lombardia, I-26862
www.nilfi sk.it
JAPAN
Nilfi sk-Advance Inc
1-6-6 Kita-Shinyokohama
Kouhoku-Ku
Yokohama 223-0059
www.nilfi sk-advance.co.jp
KOREA
Nilfi sk-Advance Korea Co., Ltd
