Producttype	Hogedrukreiniger
Merk	Nilfisk
Model	MH 2C
Afmetingen (L x B x H)	607 x 688 x 1000 mm
Gewicht	Ongeveer 91 tot 99 kg afhankelijk van versie
Voeding	1-fase 230 V of 3-fase 400 V, 50/60 Hz afhankelijk van versie
Werkdruk	Van 110 tot 190 bar afhankelijk van versie
Max. debiet	600 tot 780 l/h afhankelijk van versie
Max. temperatuur warm water	80 °C
Max. stoomtemperatuur	150 °C
Brandstoftankinhoud	17 liter (stookolie of diesel)
Reinigingstankinhoud	5 liter
Werkingsmodi	Koud water, warm water, stoom
Drukregeling	VarioPress op de lans
Gebruik	Professioneel (landbouw, voertuigen, bouw)
Onderhoud	Regelmatig reinigen van water- en brandstoffilters, tank legen
Veiligheid	Veiligheidsregelaar, debietcontrole, oververhittingsbeveiliging
Onderdelen	Originele Nilfisk onderdelen aanbevolen
Garantie	Volgens algemene verkoopvoorwaarden
Normen	CE, EN 60335-2-79

Veelgestelde vragen - MH 2C NILFISK

Hoe neem ik de Nilfisk MH 2C hogedrukreiniger in gebruik?

Controleer vóór ingebruikname of het apparaat in perfecte staat is, plaats het op een helling van maximaal 10°, vul de tanks met reinigingsmiddel en brandstof (stookolie of diesel), sluit de hogedrukslang en de waterslang aan, sluit de stroomvoorziening aan volgens de veiligheidsvoorschriften. Open de waterkraan en zet de hoofdschakelaar op de gewenste stand 'Koud water' of 'Warm water'.

Welke brandstoftypen kan ik gebruiken?

Gebruik stookolie DIN 51603-1 (zonder biodiesel) of diesel EN 590 (tot 7% biodiesel). Gebruik geen benzine. Voeg in de winter een antivriesmiddel toe of gebruik 'winterdiesel'.

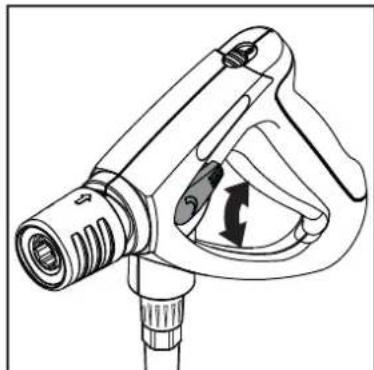

Hoe stel ik de wasdruk in?

De druk wordt ingesteld met de VarioPress spuitpistool op de lans: duw de trekker naar voren om de druk en het debiet te verhogen, trek naar achteren om te verlagen. Vergrendel de trekker nooit in de open stand.

Wat te doen als de machine niet start of een lampje brandt?

Raadpleeg de tabel met indicatielampjes in de handleiding. Bijvoorbeeld, een continu brandend lampje 'brandstofniveau laag' geeft aan dat de tank moet worden gevuld. Een knipperend lampje 'stroomsensor defect' kan duiden op watertekort of een verstopt filter. Schakel het apparaat uit, controleer de watertoevoer en de filters.

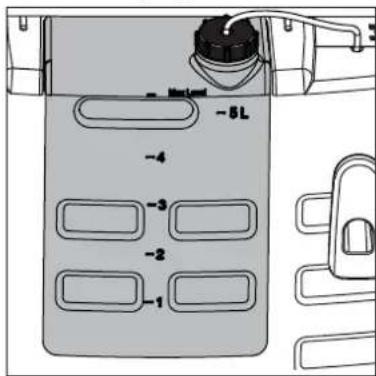

Hoe gebruik ik reinigingsmiddelen met deze reiniger?

Gebruik voor model Neptune 1 de ingebouwde injector in lagedrukmodus: duw de dop van het spuitmondstuk in de stand 'CHEM' en stel de dosering in met de doseerklep. Voor Neptune 2 stelt u de concentratie in op de doseerder. Breng het reinigingsmiddel aan op het droge oppervlak, laat het inwerken en spoel vervolgens af met de hogedrukstraal.

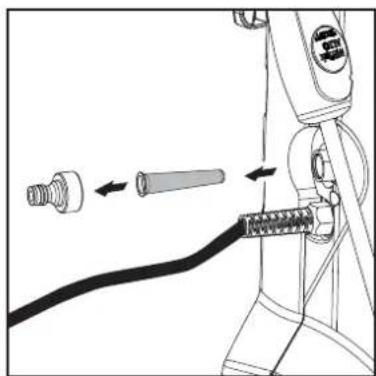

Hoe onderhoud ik het waterfilter?

Er zijn twee filters in de waterinlaat gemonteerd om grove deeltjes tegen te houden. Reinig ze regelmatig door ze te demonteren (zie hoofdstuk 7.2.1 van de handleiding). Een vervuild filter kan de druk verminderen.

Hoe bescherm ik het apparaat tegen vorst?

Voor vorstvrije opslag volgt u deze stappen: koppel de waterslang los, verwijder de lans, zet het apparaat aan in koudwaterstand, bedien het pistool terwijl u antivriesvloeistof (ongeveer 5 liter) opzuigt totdat het uit het pistool komt. Schakel het apparaat uit en berg het verticaal op. Hergebruik de antivries bij het volgende gebruik.

Wat zijn de belangrijke veiligheidsvoorschriften?

Richt de straal nooit op personen, dieren, elektrische installaties of het apparaat zelf. Draag beschermende kleding, veiligheidsbril en gehoorbescherming. Gebruik een FFP2-masker of hoger ter bescherming tegen spuitnevel. Trek altijd de stekker uit het stopcontact voor onderhoud. Wijzig nooit de veiligheidsvoorzieningen.

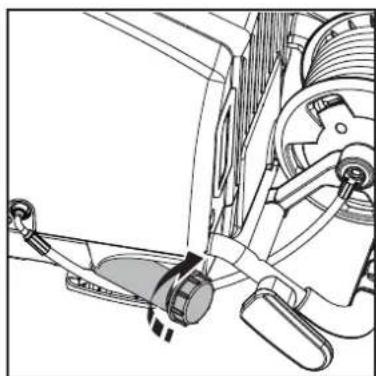

Hoe laat ik de brandstoftank leeglopen?

Draai de tankdop los, verwijder de spanning, kantel de machine horizontaal en laat de brandstof in een lege container lopen. Houd u aan de afvalverwerkingsregels.

Waar vind ik reserveonderdelen en after-sales service?

Neem contact op met uw Nilfisk-ALTO dealer of de Nilfisk after-sales service. Gebruik uitsluitend originele onderdelen. Voor reparaties die niet in de handleiding worden beschreven, schakel een erkende technicus in.

GEBRUIKSAANWIJZING MH 2C NILFISK

Markering van aanwijzingen 68

1 Belangrijke verilgheids-aanwijzingen 68
2 Beschrijving 2.1 Gebruiksdoeleinde 70
2.2 Bedieningselementen 70
3 Vór de inbedrijftstellung 3.1 Opstelling
3.2 Voor gebruik 71
3.3 Reinigingsmiddeltank vullen 71
3.4 Brandstoftank vullen 72
3.5 Hogedrukslang aansluiten 72
3.6 Waterslang aansluiten 72
3.7 Elektrische aansluiting 73
3.8 Antivriesmiddel opvangen 73

4 Bediening/gebruik 4.1 Toestel inschakenen 73
4.2 Aansluitingen 73

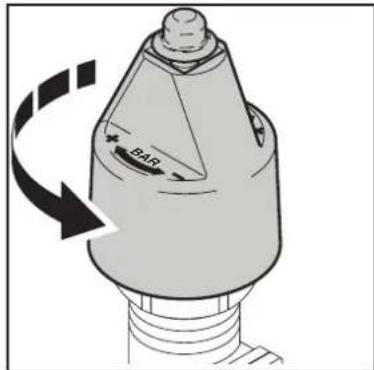

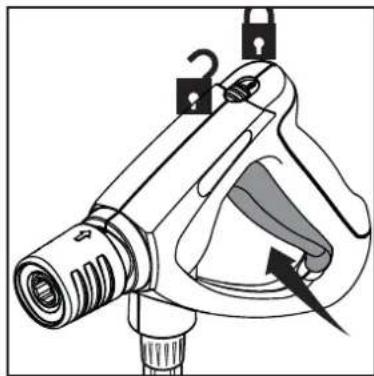

4.3 Drukregeling met de Variopress-spuitinrichting 1) 74

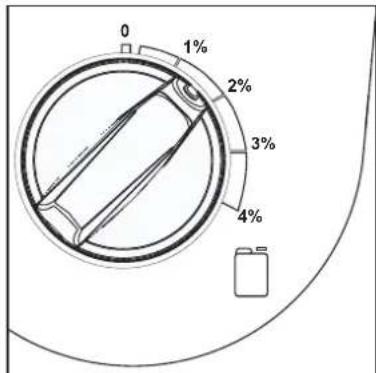

4.4 Gebruik van reinigingsmiddelen 75

5 Toepassingsgebieden en 5.1 Algemene aanmerkingen
5.2 Typische toepassingen 76

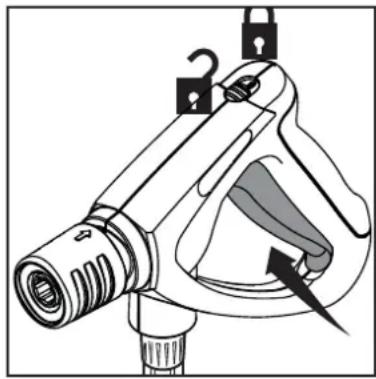

6 Na het gekruik 6.1 De reiniger uitschakelen en de aanvoerleidingen afluien 78

6.2 Oprollen van het netsnoer alsook de hagedrukslang en verstouwen van toebehoren 78
6.3 NEPTUNE 1 Bewaring (vorstbestendige opslag) 78

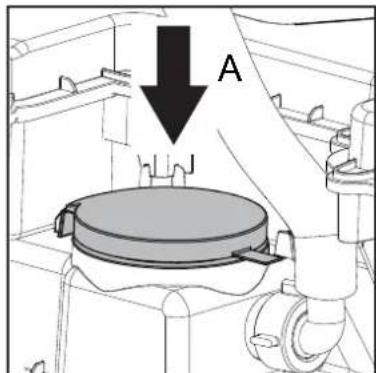

6.4 NEPTUNE 2 Bewaring (vorstbestendige opslag) 79

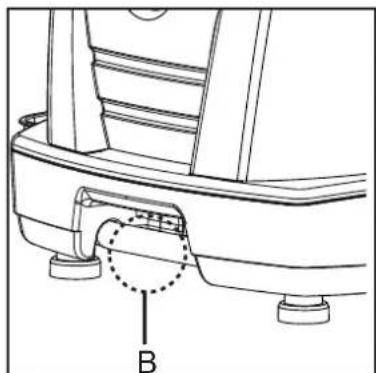

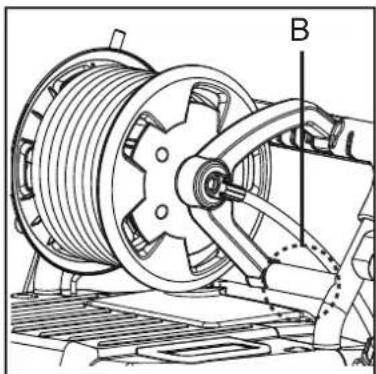

6.5 De reiniger transporteren 79

7 Onderhoud 7.1 Onderhoudsschema 80
7.2 Onderhouds-werkzaamheden 80

8 Eliminatie van storingen 8.1 Melding aan het bedieningspaneel.. 81
8.2 Nogmeer storingen 82

9.1 Machine voor recycling beschikkaar make 83
9.2 Garantie. 83
9.3 EG-Verklaring van overeenstemming 83
9.4 Technische gegevens 84

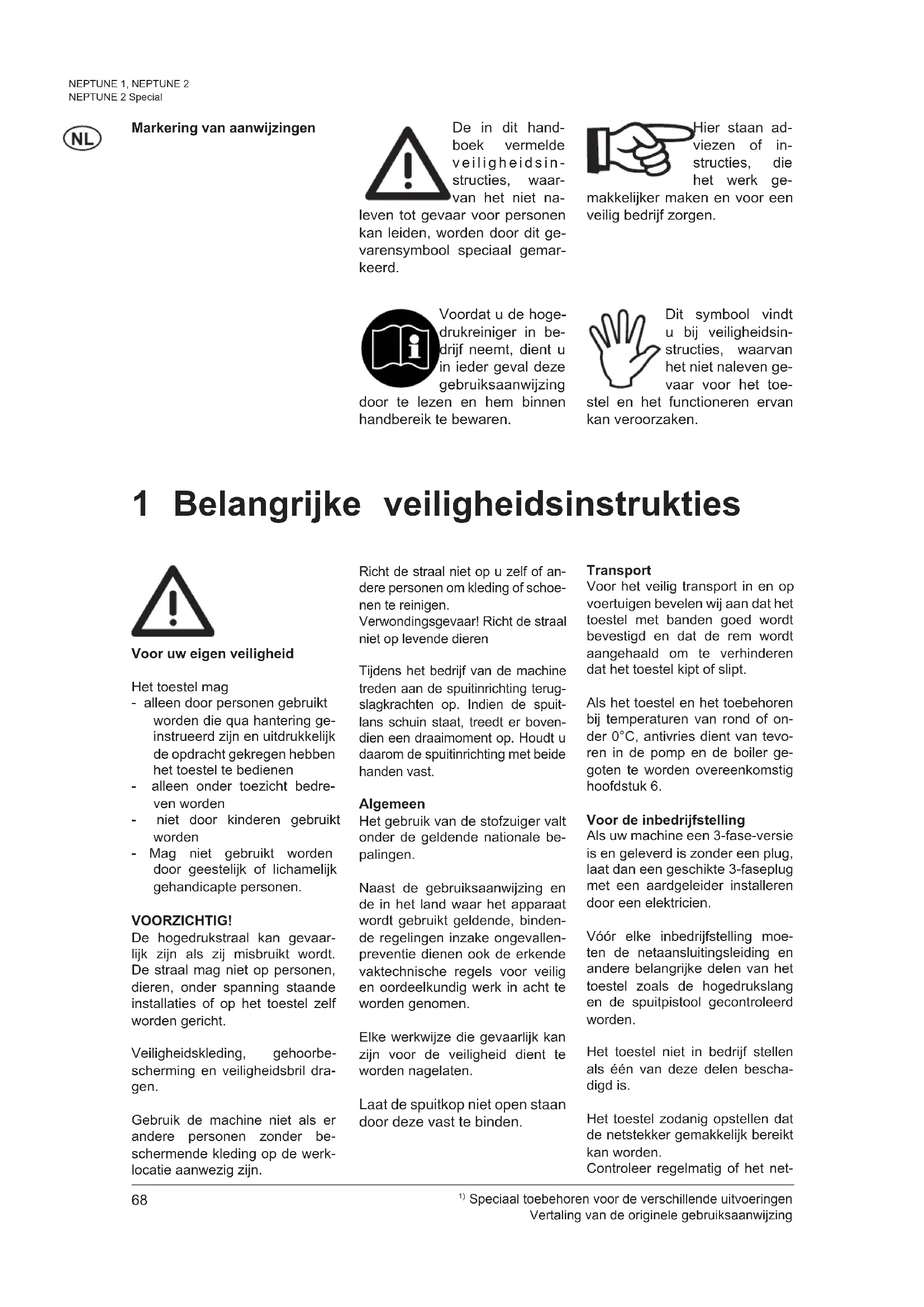

De in dit handboek vermeldeveiligheidsin-structies, waar van het Niet na

leven tot gevaar voor personen kan leiden, worden door dit gevarensymbol speciaal gemarkeerd.

Hier staan adviezen of instructcies, die het werk ge

makkelijkermakeenvooree veiligbedrijzforgen.

Voordat u de hoge- drukreiniger in bedrijf neemt, dient u in ieder geval deze gebruiksaanwijzing

door te lezen en hem binnen handbereik te bewaren.

Dit symbol vindt u bij veiligheidsin-structies, waarvan het Niet naleven ge-vaar voor het toe

stel en het functioneren ervan kan veroorzaken.

1 Belangrijke veiligheidsinstrukties

Voor uw eigenveiligheid

Het toestel mag

• alleen door Personen gebruikt worden die qua hantering geinstruereeerd zich en uitrukkelijk de opdracht gekregen hebben het toestel te bedieren
• alleen onder toezicht bedreven worden
• niedoor kinderen gebrukt worden
• Mag zich bezobligt worden door geestelijk of lichamelijk gehandicapte Personen.

VOORZICHTIG!

De hagedrukstraal kan gevaarlik zijn als zij misbruikt worden. De straal mag Niet op Personen, dieren, onder spanning staande installations of op het toestel zich worden gezicht.

Veiligheidskleding, gehoorbescherming en veiligheidsbril dragen.

Gebruik de machine nicht als er andere Personen zonder beschermende kleding op de werklocatie aanwezig zich.

Richt de straal nicht op u zich of andere personen om kleding of schoenen te reinigen.

Verwondingsgevaar! Richt de straal
niet op levende dieren

Tijdens het bedrijf van de machine treden aan de spuitinrichting terugslagkrachten op. Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op. Houdt u waarom de spuitinrichting met beiden handen vast.

Algemeen

Het gebruik van de stofzuiger valt onder de geldende nationale bepalingen.

Naast de gebruiksaanwijzing en de in het land waar het apparaat worden gebruikt geldende,bindende regelingen inzake ongevallenpreventie dienen ook de erkende vaktechnische regels voor veilig en oordeelkundig werk in acht te worden genomen.

Elke werkwijze die gevaarlijk kan zijn voor de verilgheid dient te worden nagelaten.

Laat de spuitkop Niet open staan door deze vast te binden.

Transport

Voor het veilig transport in en op voertuigen bevelen wij aan dat het toestel met banden goed worden bevestigd en dat de rem worden aangehaald om te verhinderen dat het toestel kipt of slipt.

Als het toestel en het toebehoren bij temperaturen van rond of onder 0^ , antivries dient van tevoren in de pomp en de boiler gegoten te worden overeenkomstig hoofdstuk 6.

Voor de inbedrijfstelling

Als uw machine een 3-fase-versie is en geleverd is zonder een plug, waar dan een geschikte 3-faseplug met een aardgeleider installeren door een elektricien.

Voor elke inbedrijfstelling moeten de netaansluitingsleiding en andere belangrijke delen van het toestel zoals de hogedrukslang en de spuiptistol gecontroleerd worden.

Het toestel Niet in bedrijf stellen als een van deze delen beschadigd is.

Het toestel zodenig opstellen dat de netstekker gemakkelijk bereikt kan worden.

Controller regelmatig of het net

snoer beschadigd of verweerd is. Gebruik uitsluitend hagedrukreinigers met een feilloos aansluit-kabel.

Als het netsnoer beschadigd is dient deze, om gevaren te voorkomen, verrangen te worden door de fabrikant of via zich klantenservice of een vergelijkbaar gekwalificeerd persoon.

VOORZICTHIG!

Niet geschichte verlangkabels kunnen möglichke gevaar opleveren. Rol de kabel alsijd volledig van derol af om te voorkomen dat het netsnoor oververhit raakt.

De stekkers en de koppelingen van de netaansluitings- en verlengleidingen要去en waterdicht bijn.

Bij het gebruik van een verlang-kabel dient u de minimale doorsneden van de kabel in acht te nemen:

Kabellengte m	Doorsnede <16 A <25 A
tot 20 m	ø1.5mm²ø2.5mm²
20 tot 50 m	ø2.5mm²ø4.0mm²

Controleer de nominale spanning van de zuiger, voordat u deleze op het net aansluit. Overtuigt u er zich van dat de op het typeplaatje vermelde spanning overeenkomt met deplaatselijk netspanning.

De elektrische aansluiting voor dit toestel要去en elektromonteur uitgevoerd zijn en aan IEC 60364 en de nationale voorschriften voldoen.

Er worden aanbevolen dat in de elektrische aansluiting voor dit toestel

• ofwel een aardlekschakelaar die de netspanning onderbreekt als de foutstroom gedurende 30 ms hoger dan 30 mA is,
• of een aardingcontroleapparaat opgenomen worden.

Controleer of van het te reinigen object gevaarlijke stoffen zoals b.v.asbest en olie kunnen losraken en het milieu hunnen verrui-len.

Gevoelige delen van rubber, stof en dergelijkne Niet met de punststraal reinigen. Bij het reinigen op voldoende afstand tussen de hogedruksproeier en het oppervlak letten om een beschadiging van het te reinigen oppervlak te vermiiden.

Gebruik de hagedrukslang nicht als trekkabel.

Maximaal toegelaten werkdruk en temperatuur staan op de hoge-drukslang gedrukt.

Sla het apparaat vorstvrij op of gebruik antivries!

Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek aan water kan tot

ernstige beschadigingen van de pompmanchetten leiden!

Aansluiting op het water

Deze hagedrukreiniger mag alleen aangesloten worden op het drinkwaternet als een geschikte terugstroombeveiliging is geinstalleer, van type BA volgens EN 60335-2-79. Indien de terugstroombeveiliging Niet geleverd is,kest u deze bestellen bij uw leverancier.De lengte van de slang tussen de terugstroombeveiliging en de hagedrukreiniger moet minimaal 6 meter zijn (min. doorsnee 14 inch) om de mogelijkke drukpieken te kunnen absorberen.Bij gebruikmaking van aanzuiging (bijvoorbeeld uit een regenton) mag geen terugstroombeveiliging worden gezruikt. Neem contact op met uw dealer voor aanbevolen aanzuigsets. Zodra het water door het BA-ventiel is gestroomd, is het nicht langer geschikt als drinkwater.

Bedrijf

Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten honden.

Netaansluitkabel nicht beschadigden (bijv. overrijden, trekken, knellen). De netkabel mag uitsluitend aan de stekker uit het stopcontact worden getrokken (niet

door aan de kabel te trekken of terukken).

ATTENTIE!

Dit toestel werd ontwikkeld voor het gebruik van reinigingsmiddelen die door de producent geleverd of aanbevolen worden. Het gebruik van andere reinigingsmiddelen of chemicalien kan deveiligheid van het toestel negatief beinvloeden.

VOORZICTHIG!

Het toestel is voorzien voor het gebruik van stookolie of dieselolie. Ongeschekte brandstoffen (b.v. benzine) mogen nicht worden gebruikt waar ze een gevaar kunnen vormen.

Het toestel aan tankstations of in andere gezavenzones wegens het explosiegevaar, dat van de brander kan uitgaan, slechts buiten de vastgelegde gezavenzoneinzetten (In Duitsland:Op de TRbF - Technische Richtlijnen voor Brandbare Vloeistoffen letten).

Bij het opstellen in ruimten voor geschikte ventilatie zorgen en garanderen dat de uitlaatgassen op geschikte wijze afgevoerd worden. Voorstellen inzake aansluitsystemen stellen wij graag ter beschikking.

Bij het aansluiten van het toestel op een schoorsteeninstallatie op de nationale bouwverordening letten. Voorstellen inzake aansluitsystemen stellen wij graag ter beschikking.

VOORZICHTIG!

Wees alert op vrijkomend heet water en stoom tot 150^ bij gebruik in stoomstand.

VOORZICTHIG!

De gasafvoeropening Niet aanraken en Niet afdekken.

Blessure- en brandgevaar.

Raak de schacht nicht aan,
dek hem nicht af en plaats er
geen slang of koord over-

heen. Gevaar voor personen, risico op oververhitting en brand.

Elektrische inrichtingen

PAS OP!

Elektrische apparaten nooit met water afspuiten: gevaar voor personen, kortsluitingsgevaar.

Inschakelprocessen veroorzaken kortdurende spanningsdalingen. Bij netimpedanties huisaansluiting)kleiner dan 0,15 ohm zich er geen storinge te verwachten. In geval van twijfel moet u uw elektriciteitsbedrijf contacteren.

Onderhoud en reparatie

ATTENTIE!

Voordat de hagedrukreiniger worden gereinigd of een onderhoudsbeurt krijgt, dient steeds de stekker uithet stopcontact te worden getrokken.

Voeruitsluitend onderhoudswerkzaamhedenuit, die in de gebruiksaanwijzing beschreiben. Zijn. Gebruikuitsluitend originele reserveonderdelen.Breng geen technische wijzigingen aan de zuiger aan.

PAS OP!

Hogedrukslangen, fittingen en verbindingstukken zijn belangrijk voor de verilgheid van het apparaat. Gebruik allen door de fabrikant goedgekeurde hogedrukonderdelen!

Bij gebruik van een verlengkabel mag alleen de door de fabrikant aangegeven uitvoering of een hoogwaardigere uitvoering worden gebruikt.

Voor verdergaande onderhoudsresp. reparatiewerkzaamhedengelieve u zich te richten tot deNilfisk-ALTO-klantenservice ofeen geauthoriseerdevakwerkplaats!

Controle

De hagedrukreiniger voldoet aan de Duitse, Richtlijnen voor Vloeistofstralers. De hagedrukreiniger moet overeenkomstig de veiligheidsvoorschriften, Werkzaamheden met Vloeistofstralers (BGV D15) indien nodig (echter tenminste alle 12 maanden) inzake bedrijfsveiligkeit door een deskundige gecontroleerd worden.

Van elektrische apparaten dient na elke reparatie en wijziging de aardingsweerstand, de isolatieweerstand en de lekstroom te worden gemeten. Bovendien moet er een optische contro van de aansluit-kabel, een spannings- en stroommeting en een functietest worden uitgevoerd. Deskundige technici van onze klantenservice zich u waar bij graag behulpzaam.

De volledige UVV Werken met vloeistofstralers' kuren worden aangevraagd bij Carl Heymanns-Verlag KG, Luxemburger StraBe 449,50939 Köln of bij de desbetreffende beroepsvereniging.

De delen met druk van deze hoge-drukreiniger zijn overeenkomstig § 9 van de Druktankverordering volgens de voorschriftengeproduced en met succès aan een drukcontrole onderworpen.

Veiligheisinrichtingen

Te hoge druk worden bij het in werk- ing treden van de veiligheidsinrichting via een bypassleiding zonder restdruk in de zuigleiding van de pomp teruggeleid.

Valt het pompvermogen onder een vast ingestelde waarde, scha-kelt het stromingscontroleappaarat de oliebrander automatisch af. De oliebrander is op continue ontsteking ingesteld. Als aanvul-lend beschemingsmechanisme is een thermosensor opgenomen in de schacht van de warmtewisselaar.Een oververhitting van het toestel is bijgevolg uitgesloten.

De veiligheidsinrichtingen zijn in de fabriek ingesteld en met lood verzegeld en mogen nicht versteld worden.

WAARSCHUWING!

• Inademing van drijfgassen kan gevaar opleveren voor de gezondheid.
• Gebruik indien möglichuktrusting om het vrijkomen vandrijfgassen te voorkomen, bijv. een dop op de spuitkop.
• Gebruik ter bescherming te-gen vrijfussen een ademhalingsmasker classe FFP 2 of hoger.

2 Beschrijving

2.1 Gebruiksdoelseinde

De hagedrukreiniger is ontworpen voor professionele doeleinden. De machine kan gebruikt worden voor het reinigen van landbouwen bouwapparatuur, stallen, voertuigen, roestige oppervlakken enz.

De reiniger is Niet goedgekeurd voor het reinigen van oppervlakken die in aanraking komen met levensmiddelen.

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor diverse schoonmaakwerkzaamheden beschreven.

Gebruik de reiniger alkijd in overe- enstemming met deze gebruiks-instructies. Andersoortig gebruik kan de reiniger of het te reinigen oppervlak beschadigen en kan leiden tot ernstig persoonlijk let-sel.

2.2 Bedieningselementen

Afbeelding: Zie uitklapbare zijde vooraan in deze gebruiksaanwijzing.

1. Slanghaspel 1)
2. Vergrendelig van de afdekking
3. Reservoir voor reinigingsmittel
4. Kabelhaken
5. Spuitpistol
6. Wateraansluiting
7. Spuitlansoplegdeel
8. Haak voor slang
9. Invulinrichting voor brandstof
10. Hochdrukslangaansluiting bij machines zonder

slanghaspel

1. Bedieningspaneel
2. Geredeidsdisplay
3. Brandstof bijvullen
4. Nilfisk-ALTO AntiStone laag ^1)
5. Onderhoud door Nilfisk-ALTO-serviceoodzakelijk
6. Boiler oververhit

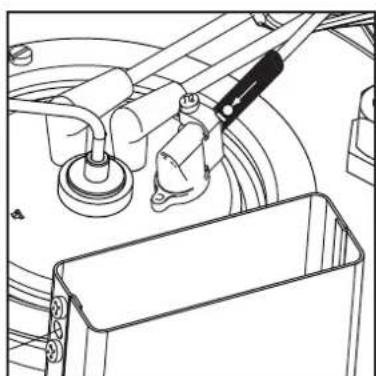

7. Brandsensor is vet geworden
8. Hoofdschakelaars
9. Temperatuurregelaar
10. Reinigungsmiddeldosering¹⁾

3 Vóró de inbedrijfstelling

3.1 Opstelling Voor het storingsvrije bedrivij is

voor elke oliebrander het exact ingesteld mensel van verbrandingslucht en brandstof nodig. Afhankelijk van deplaats van inzet en de hoogteligging zichn de luchtdruk en het zuurstofgehalte verschillend. Dit klopt, ongeacht de brandstof kerosine of diesel is.

De hagedrukreiniger werd in de fabriek zorgvuldig getest en ingesteld om een zo groot月至gelijk vermogen te bereiken.

De fabriek ligt ca. 140m (450 ft) boven zeiniveau en de instelling van de oliebrander is optimaal voor deze hoogteligging.

Als deplaats van gebruik van het toestel meer dan 1200m (3900 ft) boven zeiniveau ligt, moet de oliebrander voor een onberispelijkke bediening en rendementaarop afgestemd worden. Neem waarvoor a.u.b. contact op met uw dealer of de Nilfisk-ALTO-service.

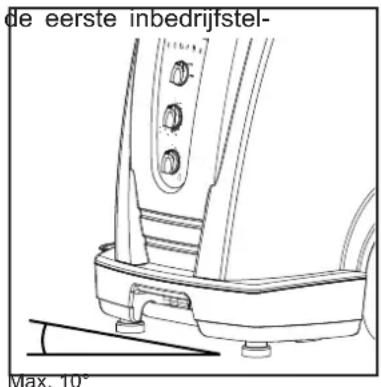

3.2 Voor gebruik 1.Voor

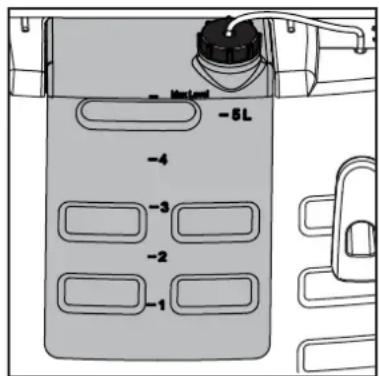

3.3 Reinigingsmiddeltank vullen

ling het toestel zorgvuldig in-
zake fouten en schade controlen en de vastgestelde schade onmiddelijk aan uw Nilfisk-ALTO-dealer meedelen.

1. Het toestel alleen maar in een onberispelijke toestand in bedrijf stellen.
2. De helling waarin de hoge- drukreiniger geplaatst worden, mag in iedere richting Niet hoger zichn dan 10^
3. Reinigungsmiddeltank met Nilfisk-ALTO-reinigungsmiddelen vullen.

Vulhoeveelheid: Zie hoofdstuk 9.4 Technische gegevens.

3.4 Brandstoftank vullen

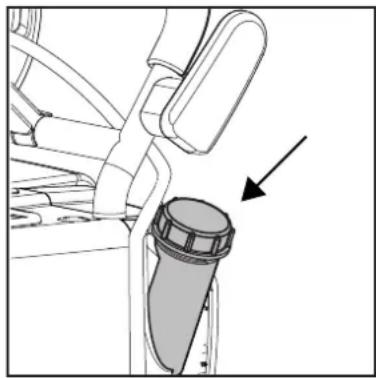

AANWIJZING!

Bij temperaturen onder 8^ begint de brandstofolie te stollen (parafineafscheiding). Daardoor konnen moeilikheden bij het starten van de brander optreden. Daarom voor de winterperiode stolpunt- en vloeiverbeteraar aan de brandstofolie toevoegen of "winter-dieselolie" gebruiken.

Bij koud toestel:

Vul het brandstofreservoir met verse brandstof, stookolie, DIN 51603-1 (zonder biodiesel) of Diesel EN 590 (Diesel met een biodieselgehalte van maximaal 7% ).

Diesel volgens EN 590 (tot 7% biodiesel) kan worden gebruikt mits de volgende beperkingen in acht worden genomen: maximale opslagtijd in dieselreservoir hagedrukreiniger: 1 maand. Diesel die gedurende meer dan 6 maanden extern wordt opgeslagen mag Niet in Nilfisk-ALTO hagedrukreinigers worden gebruikt. Diesel EN 590 is Niet aanbevolen voor gebruik in hagedrukreinigers in omgevingstemperaturen onder 0^ . Diesel EN 590 uit een open reservoir mag Niet worden gebruikt.

De brandstof moet vrij van vuil zich.

Vulhoeveelheid: Zie 9.4 Technische gegevens.

Let op dat u de brandstoffankfilter nicht beschadigt, om te voorkomen dat er vuil in de tank gerakt

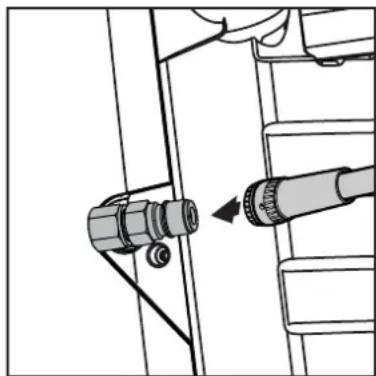

3.5 Hogedrukslang aansluiten

1. De aansluitkoppeling van de hogedrukslang op de nippel in het asmidden steken.

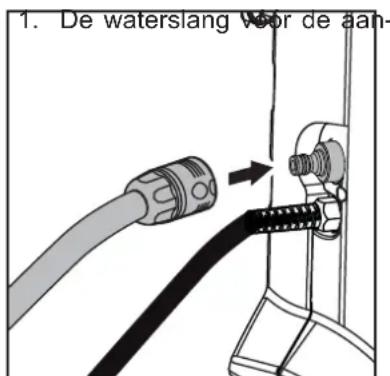

3.6 Waterslang aansluten

Bij slechte waterkwaliteit (spoelzand enz.) bevelen wij aan dat een waterfijnfilter in de watertoevoer worden gemonteerd.

Voor het aansluiten van het toestel een met weefsel versterkke waterslang met een nominale bredte van tenminste 3 / 4'' (19 mm) gebruiken.

sluiting op het toestel kort met water spoelen opdat zand en andere vuilpartikelien Niet in het toestel kutten geraken.

1. De waterslang met de snel-koppeling op de wateraansluiting aansluten.
2. De waterkraan openen.

AANWIJZING!

Nodige waterhoeveelheid en waterdruk: Zie hoofdstuk 9.4. Technische gegevens.

3.7 Elektrische aansluiting

Bij toestellen met spanningsomschakeling1) in elk geval erop letten dat de correcte netspanning aan het toestel ingesteld is vooraleer de netstekker in het stopcontact wordt gestoken. Anders kuren de elektrische

3.8 Antivriesmiddel opvangen

Het leidingsystem van het toestel is in de fabriek met antivirusismdel gezuld.

componenten van het toestel vermietigd worden.

VOORZICHTIG!

Bij gebruik van kabeltrommels:

1. Wegens oververhittings- en brandgevaar de aansluitingsleiding steeds helemaal afwikkelen.

Het toestel alleen maar op een elektrische installmentie aanslui- ten, die aan de voorschriften voldoet.

1. Op de veiligheidsinstrumenties in hoofdstuk 1 letten.

2. De toestelstekker in het stopcontact steken.

De het eerst uitsromende vloeistof (ca. 5 l) voor hergebruik in een vat opvangen.

4 Bediening / Bedrijf

4.1 Toestel inschakelen

ATTENTIE!

Steeds vuil van de nippel verwijdereen vooraleer de spuitlans met hetspuipistool worden verbonden.

4.2 Aansluitingen

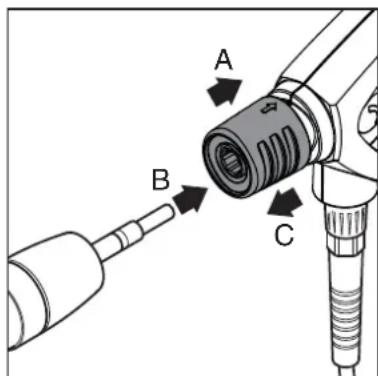

4.2.1 Spuitlans op spuitpistool aansluten

4.2.2 Koudwaterbedrijf/ heetwaterbedrijf (tot 100^ )

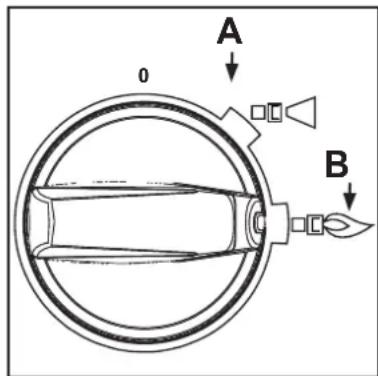

1. De hoofdschakelaar in de positie koud water (A) brengen.

De besturingslektronica voert een automatische controde door, alle LED's schijnen een keer.

De motor start.

schijnt.

1. Ventileer de machine voor frisse lucht door het spuitpistoel te activeren.
2. Wanner de waterstroom constant is, gaat u verder met de volgende stappen.
3. Trek de blauwe snelkoppeling (A) van het spuitpistol maarachten.
4. Duw de nippel van de spuitlans (B) in de selnkoppeling en LAST deze los.

5. Trek de spuiltans (of een andere hulpstuk) waar voren om te controleren of.Deze stevig vastzit op het spuittpistol.

6. Schakel de hoofdschakelaar\ haar de positie 'Heet water' (B) en selecteer de vereiste temperatuur op de temperatuurregeling.

7. De spuiptpistool ontgrendelen en activeren.

ATTENTIE!

Bij toestellen met slangtrommel: Bij bedrijf met warm water de hogedrukslang volledig van de slangtrommel afwikkelen, waar de slangtrommel zich anders door hitte-invloed kan verrormen.

4.2.3 Stoomaandrijving (boven 100^)^1

Wees alert op vrijkomend

heet water en stoom tot

150^ bij gebruik van stoom

functie.

4.3 Drukregeling met de Ergo Variopressspuitinrichting1)

Om veiligheidsreden mag u de hendel van de spuit nooit vastbinden of openzetten tijdens gebruik. De hendel moet geslotenuron worden als hij worden losgelaten, om zo de waterstroom te stoppen

De brander worden ingeschakeld.

Bij werkonderbrekingen:

De veiligheidsgrendel ook bij korte werkonderbrekingen inleggen (zie afb. in hoofdstuk 6.1)

1. De spuitlans met de stoom-sproeier gebruiken (Zie catalogus voor accessoires).
2. De kap openen.
3. De draaiknop aan het regelveiligheidsblok gegen de wijzers van de klok in tot aan de aanslag draaien.
4. De hoofdschakelaar in de positie warm water brengen.
5. De temperatuur selecteren (meer dan 100^ ).
6. Gebruik de Vario-handgreep om de waterstroom te varië-ren, en dus de druk
7. Druk de hendel maar voren voor volledig druk en waterstroom

4.4 Gebruik van reinigingsmiddelen

ATTENTIE! De reinigungsmiddelen mogen nicht opdrogen. Het te reinigen oppervlak zou anders beschadigd worden! Voor speciale toepassingen (b.v. desinfectie) moet de aangezogen reinigungsmiddelhoeveelheid bepaald worden door een controle van de uitsroomhoeveelheid. Waterdebiet van het toestel: Zie hoofdstuk 9.4 Technische Gegevens.

NEPTUNE 1

Slechts bij lage-druk-bedrijf kunnen reinigingsmiddelen worden aangezogen via de injector, die tot de standarduiitrusting behoort:

1. Verdun het reinigingsmiddel aan de hand van de aanwijzingen van de fabrikant.
2. draai de dop van de Flexo-PowerPlus-sproeier zover möglichk richting "CHEM".
3. De hoeveelheid aangevoerd reinigingsmiddel kan worden geregeld door de meetklepte verdraaien.
4. Hoofdschakelaar Draai deschakelaar maar de stand " I ".
5. Activeer het spuitpistol.

NEPTUNE 2

1. De gewenste concentratie van het reinigingsmiddel aan de reinigingsmiddeldosering instellen.
2. Het te reinigen object inspui-iten.
3. Naargelang van de verwui-lingsgraad laten inwerken. Vervolgens met hogedrukstraal afspoelen.

5.1 Algemene aanmerkingen

Een efficiente hagedrukreiniging worden bereikt door het naleven van enkele richtlijnen gecombineerd met uw eigengervingen op speciale gebieden. Toebehoren en reinigingsmiddelen konnen het reinigungseffect versterken als ze correct worden gebruikt. Hierna volgen enkele principiele instructies.

5.1.1 Inweken

Aangekoekte of ditke lagen vuil kuren losgeweekt worden. Een ideale methode voor gebruik binnen de landbouw, bijvoorbeeld in varkensstellen. U kunt weken door middel van schuim of eenvoudig alkalisch detergens. Laat het product ongeveer een kwartier in de vuile ondergrond intrekken voordat u de hagedruksput gebruikt. Zo kunt u met de hagedruksput veel sneller reinigen.

5.1.2 Reiniginsmiddel en schuim aanbrengen

Reinigungsmiddel en schuim dienen op het droge oppervlak te worden gespoten (niet in direct zonlicht) opdat het reinigungsmiddel zichonder verdere verdunning met het schuim in contact komt. Aan verticale vlakken van beneden maar boven te werk gaan om slierten te vermijden als de reinigungsmiddeloplossing uitloopt. Enkele minuten latent inwerken alvorens met de hagedrukstraal worden gereinigd. Reinigungsmiddel Niet latent opdrogen.

5.1.3 Temperatuur

Het reinigungseffect worden bij hogere temperaturen versterkt. Vooral vetten en olien konnen gemakkelijker en sneller worden losgemaakt. Proteines konnen bij temperaturen van 60^ het best worden losgemaakt, olien en vetten bij 70^ tot 90^ . (Poseidon max. 85^ ).

Om sterke lagen vuil los te make nwordt bovendien een mechaniische inwerkingoodzakelijk. Speciale spuitlansen en (roterende) wasborstels bieden het beste effect om de laag vuil los te make.

5.1.5 Grote watercapaciteit en hoge druk

Grote watercapaciteit en hoge druk Hoge druk is nicht aktijd de Beste oplossing en te hoge druk kan oppervlakken beschadigen. Het reiningseffect hangt eveneens van de watercapaciteit af. Een druk van 100 bar is voor de voertuigreiniging voldoende (gecombineerd met warm water). Door een grotere watercapaciteit is het möglichk het losgemaaakte vuil af te spoelen en weg te transporteren.

5.2 Typische toepassingen

5.2.1 Landbouwsector

Gebruik Toebehoren Methode
StallenVarkenskooiReiniging van wan-den, vloeren, in-richtingDesinfectie	SchuiminjectorSchuilmansPowerspeedFloor CleanerReinigungsmiddelenUniversalAlkafoamDesinfectieDES 3000	1. Inweken - schuim op alle oppervlakken aanbrengen (van beneden maar boven) en 30 minutes latent inwer-ken.2. Vuil met hagedruk en eventueel passend toebehoren verwijderen. Aan verticale vlakken opnieuw van bene- den�aar boven te werk gaan.3. Voor het transport van groeveelheden vuil op ma-ximaaal watervolume instellen.4. Slechts aanbevolen desinfectiemiddelen gebruiken om de hygiène te garanderen.Desinfectiemiddelen alleen maar aanbrengen nadat het vuil volledig werk verwijderd.
WagenparkTractor, ploeg enz.	StandaardlansReinigungsmiddelen-injectorPowerspeed lansGebogen lans en on-dervloerreinigerBorstels	1. Reinigungsmiddel op het oppervlak aanbrengen om het vuil los te make. Van beneden�aar boven te werk gaan.2. Met de hagedrukstraal afspoelen. Opnieuw van bene- den�aar boven te werk gaan. Gebruik toebehoren om moeilijk toegankelijkke plaatsen te reinigen.3. Reinig gevoelige delen zoals motoren en rubber met lage druk om beschadigingen te vermijden.

5.2.2 Voertuigen

Toepassing Toebehoren Methode
Voertuig-oppervlakken	Standaardlans Reinigungsmiddelen-injector Powerspeed lans Gebogen lans en on-dervloerreiniger Borstels Reinigungsmiddelen Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop	1. Reinigungsmiddel op het oppervlak aanbrengen om het vuil los te make. Van beneden maar boven te werk gaan. Om insectenresten te verwijderen vooraf met b.v. Allosil insproeien, dan met lage druk afspoelen en het volledige voertuig onder toevoeging van reinigungsmiddelen reinigen. Reinigungsmiddelen gedurende ongeveeer 5 minutes latent inwerken. Metallen oppervlakken konnen met VelgenTop worden gereinigd.2. Met de hagedrukstraal afspoelen. Opnieuw van be-neden maar boven te werk gaan. Toebehoren gebru-iken om moeilijk toegankelijkte plaatsen te reinigen. Borstels gebruiken. Korte spuitlansen zijn voor de reiniging van motoren en welkasten. Gebogen spuit-lansen of ondvervloerreinigers gebruiken.3. Gevoelige delen zoals motoren en rubber met lage druk reinigen om beschadigingen te vermijden.4. Met de hagedrukreiniger vloeibare was aanbrengen om het ontstaan van/Newu vuil te verminderen.

5.2.3 Bouwsector en industrié

Toepassing Toebehoren Methode
Oppervlakken	Schuiminjector	1. Een dikke laag schuim op het droge oppervlak aan-brengen. Aan verticale vlakken van beneden maar boven te werk gaan. Schuim gedurende ongeveer 30 minutes laten inwerken voor een optimaal effect.
Metalen voorwerpen	Standaardlans	2. Met de hagedrukstraal afspoelen. Het passende toe-behoren gebruiken. Hoge druk gebruiken om het vuil los te make. Lage druk en hoge waterhoeveelheid gebruiken om het vuil af te voeren.
	Gebogen lans	3. Desinfectiemiddel alleen maar na de volledige verwijdering van het vuil aanbrengen.
	Tankreinigingskoppen	Sterk vuil, b.v in slachthuizen, kan met groe waterhoe-veelheid afgevoerd worden.
	Intensive	Tankreinigingskoppen dienen voor de reiniging van va-ten, kuipen, meldtanks enz.
	J25 Multi	Tankreinigingskoppen worden hydraulisch of elektrisch aangedreten en make een automatische reiniging zonder voortdurende controle möglichk.
	Combi Aktive
	Alkafoam
	Desinfectie
	DES 3000
Verroeste, be-schadigde op-pervlakken vóró de behandeling	Natstraalset 1. Natstraal	Zaalinrichting met de hagedrukreiniger verbin-den en zuigslang in het zandreservoir steken.
		2. Tijdens het werk veiligheidsbril en -kleding dragen.
		3. Met het zand/water-mengsel kan men roest en lak verwijderen.
		4. Na het zandstralen de oppervlakken behandelenen te-gen roest (metaal) en rotting (hout)

Dit zich slechts enkele toepassingsvoorbeelden. Elke reinigingstaak is verschillend.

Contacteer a.u.b. uw Nilfisk-ALTOhandelaar inzake de Beste oplossing voor uw reinigingstaak.

6 Na de arbeid

6.1 De reiniger uitschakelen en de aanvoerleidingen afluien

1. De waterkraan sluiten.
2. Activeer het spuiptpistol zonder de lans aan te sluiten, zodat al het achtergebleven water in het systeem afgevoerd worden
3. De hoofdschakelaar uitschakelen, de schakelaar in de positie "OFF".
4. De toestelstekker uit het stopcontact trekken.
5. De spuitpistol activeren tot het toestel drukloos is.
6. De veiligheidsgrendel aan de spuitpistol inleggen.
7. De waterslang van het toestel losmaken.

Om ongevalten te vermijden, dienen het netsnoer en de hogeledrukslang steeds zorgvuldig opgerold te worden.

Plaats de spuitlans in de opslag-positionie.

6.2 Oprollen van het netsnoer alsook de hogedrukslang en verstouwen van toebehoren
6.3 NEPTUNE 1 Bewaring (vorstbestendige opslag)

Sla de reiniger in een vorstvrije ruimte op of neem de volgende beschermingsmaatregelen:

1. Haal de watertoevoerslang los van de watertoevoer.
2. Leg de watertoevoerslang in een emmer met antivirusiesmiddel.
3. Verwijder de spuitlans.
4. Zet de reiniger aan met de hoofdschakelaar in de stand "Cold Water" (Koud water).
5. Activeer het spuitpistol.

6. Tijdens het aanzuigen activeert u het spuitpistol twee of drie keer.

7. De machine is beschermd gegen vorst wanner een oplossing met antivirusismiddel uit het spuittpistool kommt.

8. Vergrendel de veiligheidspal van het spuitpistol.
9. Haal de watertoevoerslanguit de emmer.
10. Zet de reinigeruit en zehemrechtopweg.
11. Als de machine waar in gebruik worden genomen, moet de antivirusesoplossing opgevangen worden en bewaard worden voor toekomstig gebruik of op verantwoorde wijze worden afgevoerd.

6.4 NEPTUNE 2 Bewaring (vorstbestendige opslag)

Het toestel in een droge, vorstbestendige ruimte plaatsen of op de volgende manier vorstbestendig maken:

1. De watertoevoerslang van het toestel losmaken.
2. De spuitlans afnemen.
3. Het toestel inschakelen, schakelstand "koud water".
4. De spuitpistol activeren.
5. Open de afdekking.
6. Het antivirusismiddel (ca. 5 l) langzamerhand in de waterkast (A) gieten.

7. Tijdens het aanzuigproces de spuiptpistol 2 tot 3 keer activeren.

8. Het toestel is vorstbestendig als antivriesmiddeloplossinguit de spuittpistol stroomt.

1. De veiligheidsgrendel aan de spuitpistol inleggen.

2. Sluit de afdekking,

3. Het toestel uitschakelen, schakelstand "OFF".
4. Om elk risico te vermijden moet het toestel voor de herinbedrijfstelling in een verwarmde ruimte worden opgeslagen.
5. Bij de volgende inbedrijfstelling de antivirusiesmiddeloplossing voor hergebruik opvangen.

6.5 De reiniger transporteren

De machine kan rechtop of gebogen vervoerd worden. Gebruik de bevestigingspunten (A) voor het vastmaken van de riemen.

Let erop dat er water kan lekken door plotselinge schokken tijdens het transport.

NL

7 Onderhoud

7.1 Onderhoudsschema

Onderhoud waterfilters en brandstofffilteraar behoefte. Leeg ook de brandstofolietankaar behoefte.

7.2 Onder houds - Werkzaamheden

7.2.1 Waterfilter reinigen

In de watertoevoer zijn twee zeven gemonteerd die grotere vuilpartikelen gegenhonden, opdat deze nicht in de hagedrukpomp geraken.

1. Draai de selnkoppeling met een schroevendraaier los
2. Verwijder de filter en reinig hem
3. Plaats de filter en de snel-koppeling weeR.

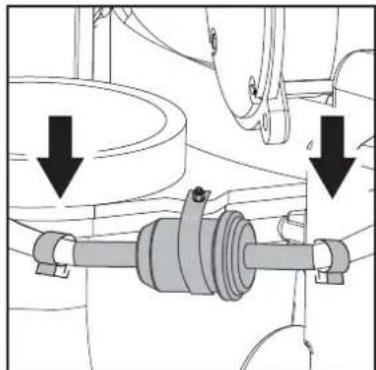

7.2.2 Onderhoud van de brandstofffilter

1. Open de slangklemmen
2. Vervang de brandstofffilter
3. Sluit de slangklemmen
4. De reinigingsvloeistof/de defecte filter volgens de voorschriften verwijderen.

7.2.3 De brandstoftank legen

1. Draai de kap los
2. Haal de spanning eraf
3. Plaats de machine in een horizontale positie
4. Laat de benzine in een lege
   bak lopen

7.2.4 Vlamsensor1)

1. Verwijder de sensor en reinig deze met een zachte doek
2. Controller of de sensor na het terugplaatsen goed zit - de symbolen要去en maar boven wijzen.

8 Eliminatie van storingen

8.1 Melding aan het bedieningspaneel

Indicatielampjes Oorzaak Oplossing
						> Hetlicht brandt constant -De toepassing is gereed voor gebruik > Knipperend Licht -Fout in stroomsensor -Waterkraan gesloten of te weinig water -Tank met schoonmaak-middel leeg -Drukregeling op de veiligheidsregelings blokken of de Vario Press-lans1) zijn ingesteld op een lage waterhoeveelheid -Machine geschaald -Spuitpistol lekt -Hogedrukslang, koppelng of slangsystemelem lekt -Motor is oververhit2)	> Vul schoonmaakmiddel bij of stel SDR-waarde in op "0"
						> Hetlicht brandt constant -Laag brandstofniveau	> Vul brandstof bij > Het is möglichk koud water te gebruiken
						> Knipperend Licht -Laag Nilfi sk-ALTOAn-tiStone-niveau1)	> Vul Nilfi sk-ALTOAntiStone bij
						> Hetlicht brandt constant -Onderhoudsinterval is verlopen > Knipperend Licht -Onderhoudsinterval over 20 uuR -Fout microprocessor	> Neem contact op met Nilfi sk-ALTOService > Neem contact op met Nilfi sk-ALTOService > Schakel de machine uit -neem contact op met Nilfi sk-ALTOService
						> Hetlicht brandt constant -Boiler oververhit. Uitlaatduksen sensor (EXT-H) heeft de brandstoffevoer afgesloten -Onvoldoende watertoevoer -Machine geschaald -Boiler nicht onderhoden	> Machine worden uitgeschakeld. Het is möglichk koud water te gebruiken > Controller de watertoevoer > Neem contact op met Nilfi sk-ALTOService
						> Hetlicht brandt constant -Brandsensor (B7) is vet geworden -Fout in start-of brandstofsysteme	> Maak brandsensor schoon (B7) (zie hoofdstuk 7.2.4) > Neem contact op met Nilfi sk-ALTOService > Het is möglichk koud water te gebruiken

Indicatielampjes Oorzaak Oplossing
			F		>Knipperend Licht -Motor is oververhit	> Zet de hoofdschakelaar op "UIT" (OFF) - laat de machine afkoelen Verwijder/ontkoppel het ver- lengsnoer Mogelijkke fasefout op 3-fa- sevariant: Laat elektrische aansluitingen nakijken > Neem contact op met Nilfi sk-ALTOService
					>Knipperend Licht -Defecte temperatuursen- sor (B1)	> Het is möglichk koud water te gebruiken > Controleer de draad maar de temperatuursensor (B1) > Neem contact op met Nilfi sk-ALTOService
					>Knipperend Licht -Fout in stroomsensor	> Het is möglichk koud water te gebruiken > Neem contact op met Nilfi sk-ALTOService
					>Knipperend Licht -Er is een oververhittings- fout opgetreden	> Het is möglichk koud water te gebruiken > Neem contact op met Nilfi sk-ALTOService
					>Visuele test van lampen -Bij het inschakenen lichten alle LED's ongeveer 1 seconde op

8.2 Nogmeerstoringen

Storing Oorzaak Eliminatie
Schijnt nicht	>Netstekker nicht ingestoken	• Stekker in het stopcontact steken • Voldoende zekering controlleden (Zie hoofdstuk 9.4 Technische gegevens).
Druk te laag	>Hogedruksproeier versle-ten >Drukhoeveelheidsregeling resp. Variopress-inrichting 1) op te lage druk ingesteld1)	• Hogedruksproeier verrangen • Drukhoeveelheidsregeling aan het regelveilig-heidsblok in de richting "+" draaien resp. Vario-press-draaiknop1) aan de pistool op grotere wa-terhoeveelheid instellen (Zie hoofdstuk 4.4)
Reinigungsmiddelen blij-ven UIT	>Reinigungsmiddelreservoir leeg >Reinigungsmiddelreservoir dichtgelslibt >Zuigklep aan de reinigings-middel-aanzuigslang ver-vuild	• Reinigungsmiddelreservoir opvullen • Reinigungsmiddelreservoir reinigen • Zuigklep demonteren en reinigen
Brander is vet gewor-den	>Brandstof verontreinigd >Brander verwulld of nicht cor-rect ingesteld	• De Nilfisk-ALTO-service informeren

9 Varia

9.1 Machine voor recycling beschikbaar make

Het uitgediende toestel onmiddelijk onbruikbaar maken.

1. Netstekker uittrekken en netsnoer doorsnjden.

Het toestel bevat waardevolle stoffen die voor recycling ter

beschikking dienen te worden gesteld. Doe waarom voor recycling een beroep op uw gemeentelijkke recycling-autoriteit. Wend u in geval van vragen tot uw gemeentebestuur of uw dichtstbijgelegen dealer.

9.2 Garantie

Voor garantie en vrijwaring gelden onsze algemene handelsvoorwaarden. Veranderingen in het kader van technische verznieuwingen voorbehonden.

9.3 EU-Verklaring van overeenstemming

EU Verklaring van overeenstemming
Product: Hagedrukreiniger
Type:	NEPTUNE 1, NEPTUNE 2, NEPTUNE 2 Special
Het ontwerp van de unit stemb overeen met de volgende geldende bepalingen:	EG Machinerichtlijn 2006/42/EGEG Laagspanningsrichtlijn 2006/95/EGEG EMC-richtlijn 2004/108/EGEU RoHS-Richtlijn 2011/65/EGEU PED-Richtlijn 97/23/EG
Toegepaste geharmoniseerde normen:	EN ISO 12100-1, EN ISO 12100-2, EN 60335-2-79,EN 55014-1(2002), EN 55014-2(2001),EN 61000-3-2 (2006)
Toegepaste nationale normen en technische specificaties:	IEC 60335-2-79
Naam en adres van de person die is bevoegt tot het samenstellen van de technische gegevens:	Anton SorensenGeneral Manager, Technical Operations EAPCNilfisk-Advance A/SSognevej 25DK-2605 Brændby
Identiteit en handtekening van de persoon die namens de fabrikantgerechtig is om de verklaring op te stellen:	Anton SorensenGeneral Manager, Technical Operations EAPCNilfisk-Advance A/SSognevej 25DK-2605 Brændby
Plaats en datum van de verklaring: Hadsund, 26-02-2013
