PANDORA IX/F/90 - απορροφητήρας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενος απορροφητήρας τύπου Downdraft
Μάρκα	ELICA
Μοντέλο	PANDORA IX/F/90
Διαστάσεις εντοιχισμού (L x l)	822 mm x 100 mm
Διάμετρος αγωγού απαγωγής	150 mm
Αριθμός ταχυτήτων	3 + εντατική (Booster 5 min)
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz
Απορροφούμενη ισχύς	250 W (εκτίμηση)
Επίπεδο θορύβου	Μεταβλητό ανάλογα με την ταχύτητα, μέγ. ~60 dB(A) (εκτίμηση)
Τύπος εγκατάστασης	Εξωτερική απαγωγή ή ανακύκλωση με φίλτρο άνθρακα
Φίλτρα	Μεταλλικά φίλτρα λίπους πλενόμενα + φίλτρο ενεργού άνθρακα (προαιρετικό)
Συντήρηση φίλτρων λίπους	Μηνιαίος καθαρισμός (χειροκίνητα ή πλυντήριο πιάτων)
Αντικατάσταση φίλτρου άνθρακα	Κάθε 4 μήνες (έκδοση ανακύκλωσης)
Ένδειξη κορεσμού φίλτρων	Ναι, με ενδεικτικές λυχνίες (40 ώρες λίπους, 160 ώρες άνθρακα)
Λειτουργία χρονοδιακόπτη	Αυτόματη καθυστερημένη διακοπή (20 λεπτά στην ταχύτητα 1, 15 λεπτά στην ταχύτητα 2)
Βάρος	Περίπου 18 kg (εκτίμηση)
Υλικό	Βαμμένο μέταλλο και προστατευτικό γυαλί
Ασφάλεια	Αποσυνδέστε πριν από τη συντήρηση· μη χρησιμοποιείτε χωρίς φίλτρο· χωρίς φλόγες
Διαθέσιμα ανταλλακτικά	Φίλτρα λίπους, φίλτρα άνθρακα, κινητήρας, ηλεκτρονική πλακέτα
Δυνατότητα επισκευής	Εύκολη πρόσβαση στα ηλεκτρονικά εξαρτήματα μέσω αφαιρούμενου κουτιού
Εγγύηση	2 χρόνια (τυπική, ελέγξτε τους όρους)
Εγχειρίδιο διαθέσιμο σε	FR, EN, DE, ES, IT, NL, PT, RU, AR, BG, CS, DA, EL, ET, FI, HU, KK, LT, LV, NO, PL, RO, SK, SL, SR, SV, TR, UK

Συχνές ερωτήσεις - PANDORA IX/F/90 ELICA

Πώς να εγκαταστήσετε τον απορροφητήρα PANDORA IX/F/90 ;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Κόψτε ένα άνοιγμα 822x100 mm πίσω από την εστία μαγειρέματος. Στερεώστε τον απορροφητήρα με τα παρεχόμενα στηρίγματα. Για την έκδοση ανακύκλωσης, τοποθετήστε τα φίλτρα άνθρακα. Συνδέστε τον αγωγό απαγωγής (διάμετρος 150 mm) εάν είναι η έκδοση απαγωγής. Συνδέστε την ηλεκτρική τροφοδοσία μετά την ολοκλήρωση της εγκατάστασης.

Πώς να καθαρίσετε τα φίλτρα λίπους ;

Τα φίλτρα λίπους πρέπει να καθαρίζονται τουλάχιστον μία φορά το μήνα. Μπορείτε να τα πλύνετε στο χέρι με ένα μη επιθετικό απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Σημειώστε ότι το πλυντήριο πιάτων μπορεί να αποχρωματίσει τα φίλτρα, αλλά δεν επηρεάζει την αποτελεσματικότητά τους.

Πότε να αντικαταστήσετε το φίλτρο άνθρακα ;

Το φίλτρο άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες, ή συχνότερα εάν ο απορροφητήρας χρησιμοποιείται εντατικά. Απαιτείται μόνο στην έκδοση ανακύκλωσης. Ο κορεσμός υποδεικνύεται από τις ενδεικτικές λυχνίες L2 και L3 να αναβοσβήνουν (μετά από 160 ώρες λειτουργίας).

Πώς να επαναφέρετε την ένδειξη κορεσμού φίλτρων ;

Αφού καθαρίσετε ή αντικαταστήσετε τα φίλτρα, πατήστε παρατεταμένα τα πλήκτρα T1 και T3 ταυτόχρονα. Οι ενδεικτικές λυχνίες L1, L2 και L3 αναβοσβήνουν στιγμιαία και στη συνέχεια σβήνουν, επιβεβαιώνοντας την επαναφορά.

Πώς να ενεργοποιήσετε την ένδειξη κορεσμού του φίλτρου άνθρακα ;

Με τον απορροφητήρα σβηστό, πατήστε παρατεταμένα τα T1 και T2. Οι ενδεικτικές λυχνίες L1, L2 και στη συνέχεια L3 ανάβουν. Αφήστε: Οι L2 και L3 αναβοσβήνουν για να επιβεβαιώσουν την ενεργοποίηση. Για απενεργοποίηση, επαναλάβετε τη διαδικασία.

Ποια είναι η λειτουργία του χρονοδιακόπτη ;

Ο χρονοδιακόπτης επιτρέπει την αυτόματη καθυστερημένη διακοπή. Πατήστε το πλήκτρο T1 για ρύθμιση: 20 λεπτά στην ταχύτητα 1, 15 λεπτά στην ταχύτητα 2. Ο απορροφητήρας σβήνει αυτόματα μετά από αυτό το διάστημα.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρα ;

Όχι, ο απορροφητήρας δεν πρέπει ποτέ να χρησιμοποιείται χωρίς τις σχάρες και τα φίλτρα να είναι σωστά τοποθετημένα. Αυτό μειώνει την απόδοση και ενέχει κίνδυνο πυρκαγιάς.

Πώς να ανοίξετε και να κλείσετε το πάνελ αναρρόφησης ;

Σπρώξτε το γυαλί προς τα κάτω για να ανοίξετε το πλαίσιο αναρρόφησης. Για να κλείσετε, σπρώξτε το γυαλί προς τα πάνω μέχρι να κλείσει τελείως. Βεβαιωθείτε ότι ο απορροφητήρας είναι αναμμένος για κανονική λειτουργία.

Ποια είναι τα σημαντικά μέτρα ασφαλείας ;

Αποσυνδέετε πάντα τον απορροφητήρα πριν από κάθε καθαρισμό ή συντήρηση. Μην ψήνετε φαγητά με φλόγα κάτω από τον απορροφητήρα. Επιτηρείτε το τηγάνισμα για να αποφύγετε πυρκαγιές. Μην τροποποιείτε το ηλεκτρικό κύκλωμα.

Μπορεί ο απορροφητήρας να λειτουργήσει σε λειτουργία ανακύκλωσης χωρίς εξωτερική απαγωγή ;

Ναι, τοποθετήστε τα φίλτρα άνθρακα (ξεχωριστό κιτ). Ο αέρας απαλλάσσεται από λίπη και οσμές και στη συνέχεια επιστρέφεται στο δωμάτιο μέσω αγωγού στο πλάι του ντουλαπιού. Τα φίλτρα λίπους παραμένουν υποχρεωτικά.

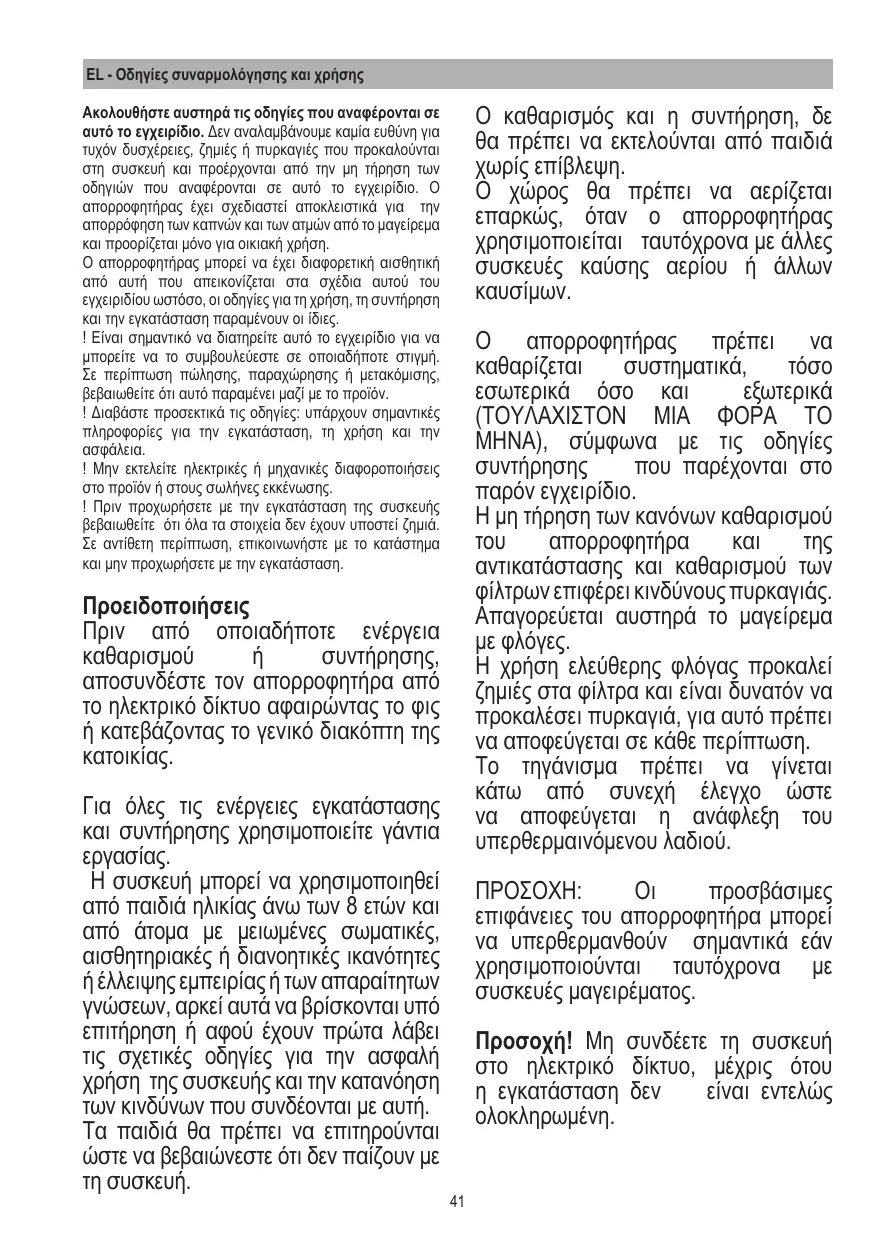

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PANDORA IX/F/90 ELICA

Η χρήση ελεύθερης φλόγας προκαλεί αιθάλη στα φίλτρα και είναι δυνατόν να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται σε κάθε περίπτωση.

Το τζάκι πρέπει να γίνεται κάτω από συνεχή έλεγχο ώστε να αποφεύγεται η ανάφλεξη του υπερβολικά θερμαινόμενου λαδιού.

ΠΡΟΣΟΧΗ: Οι προστατευτικές επικαλύψεις του απορροφητήρα μπορεί να υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται ταυτόχρονα με συσκευές μαγειρέματος.

Προσοχή! Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο, μέχρι να ολοκληρωθεί η εγκατάσταση.

Όλα τα απαραίτητα τεχνικά μέτρα και μέτρα ασφαλείας πρέπει να λαμβάνονται για τη διαχείριση των καπνών, τηρώντας αυστηρά τις διατάξεις των προβλεπόμενων κανόνων των τοπικών αρχών.

Ο απορροφητήρας πρέπει να διοχετεύει σε αγωγό που χρησιμοποιείται για τη διαχείμιση των καπνών που παράγονται από συσκευές καύσης αερίου ή άλλων καυσίμων.

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα εάν δεν είναι σωστά τοποθετημένη η σχάρα!

Ο απορροφητήρας δεν πρέπει ποτέ να χρησιμοποιείται ως επιφάνεια στήριξης, εκτός και εάν είναι ρητά ενδεδειγμένο.

Να χρησιμοποιείτε μόνο τις βίδες στερέωσης που παρέχονται μαζί με το προϊόν για την εγκατάσταση, ή εάν δεν παρέχονται, να αγοράσετε το σωστό τύπο βιδών. Να χρησιμοποιείτε το σωστό μήκος για τις βίδες που προβλέπονται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης ή τον προμηθευτή εξειδικευμένο προσωπικό.

ΠΡΟΣΟΧΗ! Η αποτυχημένη εγκατάσταση των βιδών και των διατάξεων στερέωσης σύμφωνα με τις οδηγίες μπορεί να οδηγήσει σε κίνδυνο ηλεκτροπληξίας.

Δεν φέρουμε καμία ευθύνη για τυχόν προβλήματα, βλάβες ή πυρκαγιές που προκαλούνται στη συσκευή από τη μη συμμόρφωση με τις οδηγίες του παρόντος εγχειριδίου.

Συμβουλευτείτε την προστασία για τη βελτίωση των προϊόντων μας, διατηρούμε το δικαίωμα να επιφέρουμε τεχνικές, λειτουργικές ή αισθητικές αλλαγές στα χαρακτηριστικά τους, όπως προκύπτουν από την εξέλιξή τους. Στην περίπτωση έκδοσης με εξωτερικό κινητήρα, για την κανονική λειτουργία του απορροφητήρα είναι απαραίτητο να χρησιμοποιήσετε μια μονάδα αναρρόφησης (εξωτερικός κινητήρας) του ίδιου κατασκευαστή.

Η συσκευή αυτή είναι χαρακτηρισμένη σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Ο χρήστης, για να διαθέσει το προϊόν αυτό ως απόβλητο με σωστό τρόπο, συμβάλλει στην αποφυγή επιβλαβών συνεπειών για το περιβάλλον και την υγεία.

Το σύμβολο στο προϊόν ή στην τεκμηρίωση που το συνοδεύει δείχνει ότι το προϊόν αυτό δεν πρέπει να αντιμετωπίζεται ως οικιακό απόβλητο, αλλά πρέπει να παραδίδεται σε κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Διαθέστε το ως απόβλητο σύμφωνα με τους τοπικούς κανονισμούς για τη διάθεση των απορριμμάτων. Για περισσότερες πληροφορίες σχετικά με τη διαχείριση, την ανάκτηση και την ανακύκλωση του προϊόντος αυτού, επικοινωνήστε με το τοπικό γραφείο, την υπηρεσία διαλογής οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν αυτό.

Η οικιακή συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

• Ασφάλεια: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Επίδοση: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως ώστε να μειώνονται οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση έντονης συγκέντρωσης καπνού και ατμού, χρησιμοποιώντας τη λειτουργία booster μόνο σε ακραίες καταστάσεις. Για να διατηρείται μια καλή απόδοση του συστήματος απαγωγής των οσμών, αντικαταστήστε, όταν είναι απαραίτητο, το/τα φίλτρο/α ενεργού άνθρακα. Καθαρίστε το φίλτρο λίπους όταν χρειάζεται για να διατηρήσετε μια καλή απόδοση του φίλτρου αυτού. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος απαγωγής των οσμών που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας μπορεί να είναι τύπου απορρόφησης με εξωτερική εκκένωση ή τύπου φιλτραρίσματος με εσωτερική ανακύκλωση.

Έκδοση απορρόφησης

Οι ατμοί εκκενώνονται προς τα έξω μέσω ενός σωλήνα εκκένωσης που είναι στερεωμένος στη φλάντζα

Η διάμετρος του σωλήνα εκκένωσης πρέπει να είναι ίση με τη διάμετρο του δακτυλίου σύνδεσης.

Προσοχή! Ο σωλήνας εκκένωσης δεν παρέχεται και πρέπει να αγοραστεί. Στο οριζόντιο τμήμα, ο σωλήνας πρέπει να έχει μια ελαφρά κλίση προς τα πάνω (περίπου 10°) έτσι ώστε να είναι σε θέση να μεταφέρει τον αέρα προς τα έξω ευκολότερα. Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρα άνθρακα, αυτά πρέπει να αφαιρούνται.

Έκδοση φιλτραρίσματος

Ο ανακυκλωμένος αέρας πρέπει να απαλλάσσεται πριν από την εκ νέου διοχέτευσή του στο δωμάτιο. Για να χρησιμοποιήσετε τον απορροφητήρα σε αυτή την έκδοση θα πρέπει να εγκαταστήσετε ένα πρόσθετο σύστημα φιλτραρίσματος με βάση τον ενεργό άνθρακα.

Σημείωση: Ο ανακυκλωμένος αέρας μέσω φίλτρων άνθρακα στέλνεται πίσω στην κουζίνα μέσα από ένα άνοιγμα που μεταφέρει τον αέρα σε μία πλευρά του επίπλου.

Εγκατάσταση

Σημείωση: Η εγκατάσταση πρέπει να εκτελείται έτσι ώστε να υπάρχει πάντα δυνατότητα πρόσβασης στον απορροφητήρα και στα ηλεκτρονικά εξαρτήματα για πιθανές παρεμβάσεις τεχνικής βοήθειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το κάτω μέρος του κουτιού που περιέχει ηλεκτρονικά εξαρτήματα απαιτείται να απέχει τουλάχιστον 65 cm από την εστία αερίου ή τουλάχιστον 65 cm από το σημείο απορρόφησης του απορροφητήρα.

ΣΥΝΔΕΣΗ: Συνιστάται να εγκαταστήσετε το μεταλλικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα τουλάχιστον 10 cm από το έδαφος και σε επαρκή απόσταση από όλες τις πηγές θερμότητας (π.χ. πλευρά φούρνου ή επιφάνεια μαγειρέματος). Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να λάβετε υπόψη.

Ηλεκτρική Σύνδεση

Η σύνδεση του απορροφητήρα στο ηλεκτρικό δίκτυο πρέπει να εκτελείται από εξειδικευμένο και εκπαιδευμένο προσωπικό.

Η τάση του δικτύου πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν πρόκειται για πρίζα, συνδέστε τον απορροφητήρα με προστασία ρεύματος του, σύμφωνα με τους προβλεπόμενους κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν πρόκειται για πρίζα (απευθείας σύνδεση ή με ρεύμα) ή η πρίζα δεν βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση, εφοδιάστε έναν διπολικό διακόπτη που να πληροί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του δικτύου σε περίπτωση υπέρτασης κατηγορίας ΙΙΙ, σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

Προσοχή! Πριν συνδέσετε το κύκλωμα του απορροφητήρα στο ηλεκτρικό δίκτυο και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε πάντοτε ότι το καλώδιο ύνδεσης είναι σωστά τοποθετημένο.

Ευθυγράμμιση

Πριν προχωρήσετε με την εγκατάσταση της συσκευής, βεβαιωθείτε ότι όλα τα στοιχεία δεν έχουν υποστεί ζημιά. Διαφορετικά, επικοινωνήστε με τον πωλητή και μην προχωρήσετε με την εγκατάσταση. Επίσης, διαβάστε προσεκτικά όλες τις παρακάτω οδηγίες.

Χρησιμοποιήστε έναν σωλήνα εκκένωσης αέρα, το μέγιστο μήκος του να μην υπερβαίνει τα 5 μέτρα.

• Περιορίστε τον αριθμό των γωνιών στον αγωγό, καθώς κάθε γωνία μειώνει την αποτελεσματικότητα αναρρόφησης που ισοδυναμεί με ευθύγραμμο τμήμα 1 μέτρου. (Π.χ.: εάν χρησιμοποιούνται 2 γωνίες των 90°, το μήκος του αγωγού δεν πρέπει να υπερβαίνει τα 3 μέτρα σε μήκος).
• Αποφεύγετε απότομες αλλαγές κατεύθυνσης. Χρησιμοποιήστε έναν αγωγό με σταθερή διάμετρο 150 mm για όλο το μήκος. Χρησιμοποιήστε έναν αγωγό με ελάχιστη κλίση. Για να συμμορφωθείτε με τις παραπάνω οδηγίες, βεβαιωθείτε ότι δεν θα επηρεάσει για τα προβλήματα απόδοσης και για την κάθε έκρηξη.

Προστατεύστε και βεβαιωθείτε ότι στο εσωτερικό μέρος του τοίχου, στο ύψος της περιοχής τοποθέτησης του απορροφητήρα, δεν βρίσκονται μέρη του σκελετού του τοίχου ή άλλα στοιχεία που μπορούν να δημιουργήσουν προβλήματα για την ορθή εγκατάσταση. Ελέγξτε ότι οι διαστάσεις του απορροφητήρα και της επιφάνειας μαγειρέματος αντιστοιχούν ακριβώς στην επιτρεπόμενη διάταξη του τοίχου και κατόπιν προχωρήστε με την εγκατάσταση.

• Πραγματοποιήστε στο πίσω μέρος της επιφάνειας μαγειρέματος, μια ορθογώνια οπή με τις ακόλουθες διαστάσεις: (Εικ.1)

822mm Χ 100mm.

Στην περίπτωση της έκδοσης με την προς ευθυγράμμιση κινητήρα, βγάλτε τα βίδες και αφαιρέστε τη μονάδα αναρρόφησης για να μπορέσετε να εισάγετε το downdraft στην οπή που υπάρχει.

• Εγκαταστήστε τον απορροφητήρα στην οπή που υπάρχει, εισάγοντάς τον από πάνω, όπως φαίνεται στην εικόνα (Εικ.2).
• Στερεώστε τον απορροφητήρα στο εσωτερικό του επίπλου, χρησιμοποιώντας τα ειδικά στηρίγματα που παρέχονται στον εξοπλισμό (Εικ. 3).

Προσέξτε τη σωστή τοποθέτηση των στηριγμάτων στο κάτω μέρος του απορροφητήρα (Εικ. 4). Πριν τοποθετήσετε τις βίδες στο έπιπλο, βεβαιωθείτε ότι το προϊόν είναι τέλεια κάθετο ως προς την επιφάνεια εργασίας.

• Στην περίπτωση της έκδοσης με ενσωματωμένο κινητήρα, προχωρήστε στη συναρμολόγηση της διάταξης κινητήρα κατευθύνοντας την έξοδο του αέρα στην επιλεγμένη θέση προς τα κάτω ή προς τα πάνω (Εικ. 5). Ο κινητήρας μπορεί να εγκατασταθεί και στην μπροστινή πλευρά και στην πίσω πλευρά του downdraft. Μετά την επιτυχή εγκατάσταση του κινητήρα, προχωρήστε με τη συναρμολόγηση του αγωγού για την έξοδο του αέρα.

Στην περίπτωση της έκδοσης με εξωτερικό κινητήρα, βάλτε σε μία κατάλληλη περιοχή τη μονάδα αναρρόφησης (εξωτερικό κινητήρα) και τοποθετήστε σωστά τον σωλήνα εκκένωσης αέρα εξόδου. Συνεχίστε με τη συναρμολόγηση του αγωγού εξόδου αέρα μεταξύ του εξωτερικού κινητήρα και του downdraft. Επιλέξτε μία έξοδο αέρα μεταξύ των πέντε πιθανοτήτων (Εικ. 6) και εγκαταστήστε τον σωλήνα που παρέχεται στον εξοπλισμό.

Αφού ολοκληρώσετε την εγκατάσταση και έχετε συνδέσει το προϊόν στο ηλεκτρικό δίκτυο, ανυψώστε το downdraft περνώντας στο μπροστινό τμήμα, όπως φαίνεται στην Εικ. 7.

Στη συνέχεια, εγκαταστήστε τα φίλτρα άνθρακα, στην περίπτωση της έκδοσης φιλτραρίσματος (τα φίλτρα άνθρακα παρέχονται ξεχωριστά, σε ειδικό kit), τα φίλτρα λιπών (βλέπετε εικ. 8), μετά εγκαταστήστε το μπροστινό γυαλί, όπως φαίνεται στην εικ. 9. Δώστε προσοχή στην εμπλοκή του γυαλιού όπως φαίνεται στην εικ. 10.

Τοποθετήστε το ηλεκτρικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε μια εύκολα προσβάσιμη περιοχή για επισκευές τεχνικής βοήθειας, συνδέοντας τα ηλεκτρικά εξαρτήματα στον απορροφητήρα. (Εικ. 11)

Λειτουργία

Για την κανονική λειτουργία του προϊόντος χρειάζεται να ανοίξετε το μπροστινό τμήμα ενεργώντας ως εξής: Πιέστε το γυαλί προς τα κάτω, όπως φαίνεται στην Εικ. 12, θα έχετε την απορρόφηση και το σχετικό άνοιγμα.

Μετακινώντας το μπροστινό τμήμα μπορείτε να θέσετε σε λειτουργία τον κινητήρα αναρρόφησης δρώντας στον πίνακα κουμπιών, όπως φαίνεται παρακάτω.

Το κλείσιμο του πάνελ πραγματοποιείται με παρόμοιο τρόπο, χρειάζεται να πιέσετε το μπροστινό γυαλί μέχρι το ολικό κλείσιμο του συρόμενου μηχανισμού.

T1. Κουμπί ON/OFF timer: πατήστε για να προγραμματίσετε την αυτόματη απενεργοποίηση. Ταχύτητα 1: 20 λεπτά, Ταχύτητα 2: 15 λεπτά, Ταχύτητα 3: 10 λεπτά, Εντατική ταχύτητα: 5 λεπτά. T2. Κουμπί επιλογής ταχύτητας (δύναμη) αναρρόφησης: OFF 1: πιέστε επανειλημμένα για να επιλέξετε την ταχύτητα ή για να απενεργοποιήσετε τον απορροφητήρα. OFF 2: στην επιλεγμένη ταχύτητα, κρατήστε πατημένο για λίγο χρόνο. T3. Κουμπί ON/αλλαγή ταχύτητας (ισχύς) αναρρόφησης (1-2-3-Εντατική).

Η εναλλακτική ταχύτητα έχει πια διάρκεια περίπου 5 λεπτών, στη συνέχεια επανέρχεται αυτόματα στην ταχύτητα 2.

Ενδεικτικό φίλτρων

Ο απορροφητήρας δεν χρειάζεται να είναι απαραίτητο να εκτελεστεί η συντήρηση των φίλτρων:

Φίλτρο λίπους (κάθε 40 ώρες περίπου χρήσης): όλα τα LED με μπλε φως

Φίλτρο οσμών ενεργού άνθρακα (Κάθε 160 ώρες περίπου χρήσης): όλα τα LED με μπλε φως, το LED L2 και L3 αναβοσβήνουν.

Reset κορεσμού φίλτρων

Μετά την εκτέλεση της συντήρησης των φίλτρων, πατήστε και κρατήστε πατημένο το κουμπί Tk. Τα LED L1, L2 και L3 αναβοσβήνουν για λίγο και στη συνέχεια σβήνουν τελείως.

Ενεργοποίηση δείκτη κορεσμού φίλτρου ενεργού άνθρακα.

Ο δείκτης αυτός είναι αρχικά απενεργοποιημένος. Για να τον ενεργοποιήσετε, ακολουθήστε την εξής διαδικασία:

Με τον απορροφητήρα απενεργοποιημένο, πατήστε και κρατήστε πατημένο για μεγάλο χρονικό διάστημα και ταυτόχρονα T1 και T2: πρώτα ανάβει το L1, έπειτα το L2 και το L3. Στη συνέχεια, αφήνοντας τα κουμπιά, τα LED L2 και L3 αναβοσβήνουν για λίγο ως ένδειξη της επιτυχούς ενεργοποίησης.

Απενεργοποίηση LED κορεσμού φίλτρου ενεργού άνθρακα: επαναλάβετε την προηγούμενη λειτουργία, πρώτα ανάβουν ταυτόχρονα τα LED L1, L2 και L3. Στη συνέχεια, αφήνοντας τα κουμπιά, τα LED L2 και L3 σβήνουν ως ένδειξη επιτυχούς απενεργοποίησης.

ΣΥΝΤΗΡΗΣΗ

Φίλτρο για λίπη

Απορροφά τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μια φορά το μήνα (ή όταν το σύστημα ένδειξης κορεσμού φίλτρων - εάν προβλέπεται στο μοντέλο του βιομηχανικού - υποδεικνύει την ανάγκη αυτή), με απορρυπαντικά του εμπορίου, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο.

Με το τακτικό αυτό τακτικό πιάτο, το γαλλικό γιατρό για τα πιο μοναδικά χάσει ελάφρως το χρώμα του λάδι αυτό δηλαδή εν τα βαλείς τις πιστόνες γιατρικάσιος.

Φίλτρο ενεργού άνθρακα (Μόνο για έκδοση Φίλτροαιμάτος) Απόρροια των διαρροών ομές που ακολουθούνται από το μαγείρεμα.

Ο κορεσμός του φίλτρου ενεργού άνθρακα συντάσσεται λίγο πολύ από την παρατεταγμένη χρήση ανάλογα με το τύπο του μαγειρέματος και την οικοντα καθαριότητα του φίλτρου για τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Μετά την αφαίρεση των φίλτρων λίπους, μπορείτε να τοποθετήσετε τα φίλτρα ενεργού άνθρακα (Εικ.8).

Υδραυλικές συνδέσεις. Πριν την εγκατάσταση, βεβαιωθείτε ότι η εγκατάσταση έχει ολοκληρωθεί σωστά.

Συμβουλευτείτε τους τεχνικούς κανονισμούς και τους κανονισμούς ασφαλείας, που είναι απαραίτητο να διευκρινιστούν πριν την εκτέλεση εργασιών, και τηρήστε αυστηρά τις διατάξεις των αρμόδιων τοπικών αρχών.

Ο αέρας που απάγεται δεν πρέπει να διοχετεύεται σε αγωγό που χρησιμοποιείται για την απαγωγή καυσαερίων από συσκευές που καίνε αέριο ή άλλα καύσιμα. Ποτέ μην χρησιμοποιείτε τη συσκευή χωρίς σωστά τοποθετημένο φίλτρο!

Ποτέ μην τοποθετείτε τη συσκευή σε επιφάνεια που δεν είναι σταθερή, εκτός αν αναφέρεται ρητά.

Για την εγκατάσταση χρησιμοποιήστε μόνο τα εξαρτήματα που παρέχονται μαζί με τη συσκευή ή, αν δεν περιλαμβάνονται, προμηθευτείτε τα κατάλληλα εξαρτήματα.

Χρησιμοποιήστε τα εξαρτήματα σωστά, όπως αναφέρεται στο εγχειρίδιο οδηγιών. Αν έχετε απορίες, απευθυνθείτε σε εξουσιοδοτημένο κέντρο σέρβις ή σε εξειδικευμένο προσωπικό.

ΠΡΟΣΟΧΗ! Αν τα εξαρτήματα και τα καλύμματα δεν έχουν τοποθετηθεί σύμφωνα με τις οδηγίες, μπορεί να προκληθεί κίνδυνος ηλεκτροπληξίας. Ο κατασκευαστής δεν φέρει καμία ευθύνη για προβλήματα, βλάβες ή ζημιές που προκλήθηκαν από μη συμμόρφωση με τις οδηγίες.

Εμείς συνεχώς βελτιώνουμε τα προϊόντα μας και διατηρούμε το δικαίωμα να κάνουμε οποιεσδήποτε τεχνικές, λειτουργικές ή αισθητικές αλλαγές, που προκύπτουν από την εξέλιξη. Σε περίπτωση βλάβης με εξωτερικό αγωγό, για την κανονική λειτουργία της συσκευής είναι απαραίτητο να χρησιμοποιείτε τον κατάλληλο αγωγό απαγωγής (εξωτερικό αγωγό) του κατασκευαστή. Αυτό το προϊόν φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ και τον κανονισμό SI 2013 No.3113 «για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού» (WEEE). Για να εξασφαλίσετε την ασφαλή απόρριψη του προϊόντος, ακολουθήστε τις οδηγίες για την αποφυγή αρνητικών επιπτώσεων στο περιβάλλον και την υγεία.

Το σύμβολο στο προϊόν ή στα έγγραφά του υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να αντιμετωπίζεται ως οικιακό απόβλητο. Πρέπει να παραδίδεται σε κατάλληλο σημείο συλλογής για ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η απόρριψη του προϊόντος πρέπει να γίνεται σύμφωνα με τους τοπικούς κανονισμούς για τη διαχείριση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση, την απόρριψη και την επεξεργασία αυτού του προϊόντος, επικοινωνήστε με τις τοπικές αρχές, την υπηρεσία αποκομιδής απορριμμάτων ή το κατάστημα όπου αγοράσατε το προϊόν.

Το προϊόν σχεδιάστηκε, δοκιμάστηκε και κατασκευάστηκε σύμφωνα με τους κανόνες: - Ασφάλειας: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233. - Απαιτήσεις χαρακτηριστικών: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301. Απαιτήσεις ΗΜΣ (ηλεκτρομαγνητικής συμβατότητας): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Οδηγίες για σωστή χρήση σε συμμόρφωση με τους περιβαλλοντικούς κανονισμούς: Όταν ξεκινάτε το μαγείρεμα, ενεργοποιήστε τον απορροφητήρα στη μέγιστη ταχύτητα και αφήστε τον να λειτουργήσει για λίγο μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα σε περίπτωση μεγάλης ποσότητας καπνού και ατμού, χρησιμοποιώντας συμπληρωματικά τον ενισχυτή ταχύτητας σε ακραίες περιπτώσεις. Για τη διατήρηση υψηλής απόδοσης του συστήματος απομάκρυνσης οσμών, αντικαταστήστε τα φίλτρα άνθρακα όταν χρειάζεται. Για τη διατήρηση υψηλής απόδοσης του φίλτρου λίπους, καθαρίστε το όταν χρειάζεται. Για βέλτιστη απόδοση και χαμηλότερο επίπεδο θορύβου, χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος αεραγωγών που περιγράφεται σε αυτό το εγχειρίδιο.

Χρήση

Ο απορροφητήρας μπορεί να χρησιμοποιηθεί στην έκδοση με απαγωγή και εξωτερική έξοδο, ή στην έκδοση με φίλτρο και εσωτερική ανακυκλοφορία.

Έκδοση με απαγωγή

Οι ατμοί εξάγονται προς τα έξω μέσω του σωλήνα εξαγωγής, που συνδέεται με τη φλάντζα σύνδεσης.

Η διάμετρος του σωλήνα εξαγωγής πρέπει να είναι ίση με τη διάμετρο του δακτυλίου σύνδεσης. Προσοχή! Ο σωλήνας εξαγωγής δεν παρέχεται, πρέπει να αγοραστεί ξεχωριστά. Τα οριζόντια τμήματα του σωλήνα πρέπει να έχουν μικρή κλίση προς τα πάνω (περίπου 10°) για την αποφυγή επιστροφής αέρα προς τα έξω. Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, πρέπει να αφαιρεθεί.
