NAVODILA ZA UPORABO PANDORA IX/F/90 ELICA

SL Opozorila in namestitev | HR Uputstva za montažu i za uporabu |

TR Montaj ve kullanim talimatlari | KK MoTataKay MeH NaIdaIaHy HcaybI

AR 3jbsjll jss

elica®

Fig. 1

Fig. 2

Fig. 3

Fig. 5

Fig. 7

Fig. 8

Fig. 9

Fig. 11
MOTOR

Fig. 12

Intenzivni rychlost: 5 minut

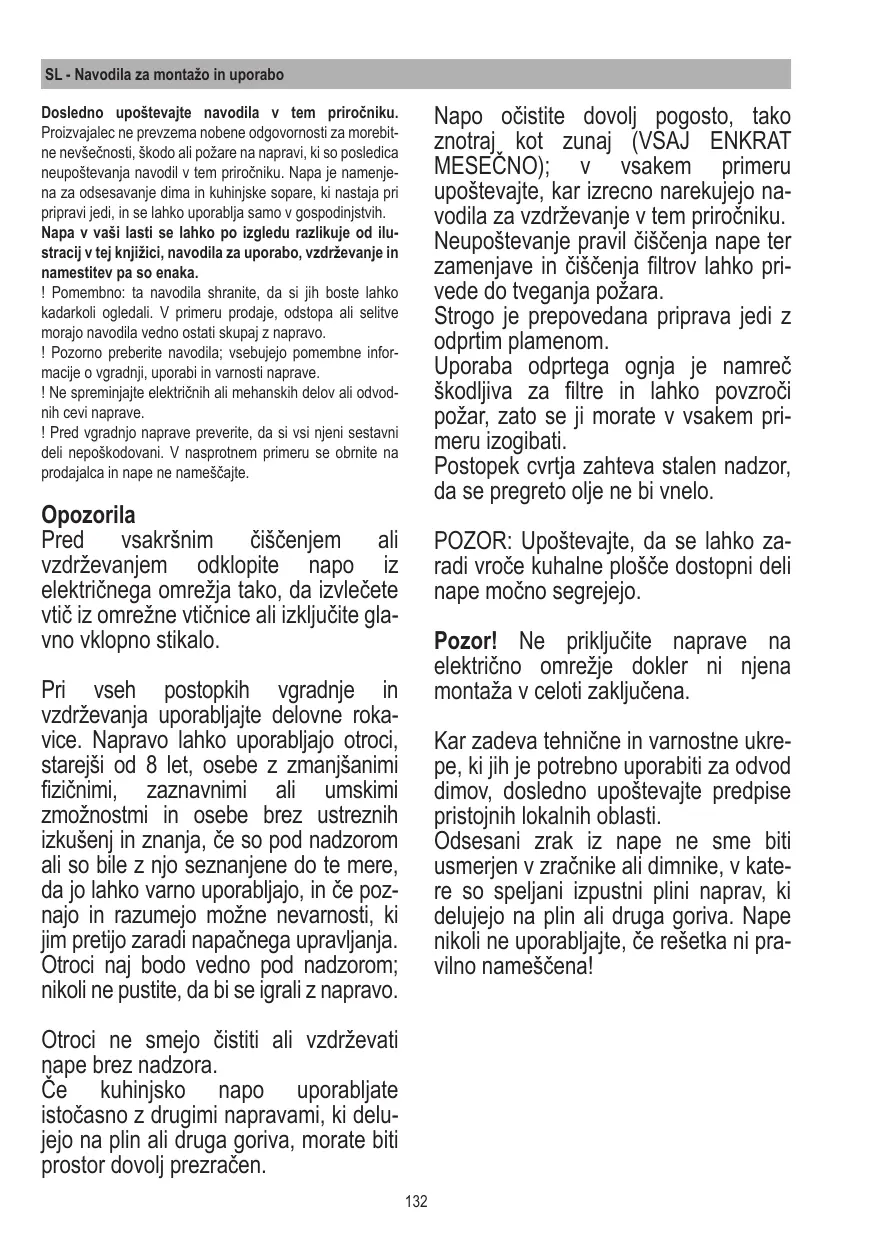

Dosledno upoštevajte navodila v tem priročniku. Proizvajalec ne prevzema nobene odgovornosti za morebitne nevšečnosti, škodo ali požare na naprvi, ki so posledica neupoštevanja navodil v tem priročniku. Napa je namenjena za odsesavanje dima in kuhinjske sopare, ki nastaja pri pripravi jedi, in se lahko uporablja samo v gospodjinstvih.

Napa v vaši lasti se lahko po izgledu razlikuje od ilustracij v tej knjižić, navodila za uporabo, vzdřevanje in namestitev pa so enaka.

! Pomembno: ta navodila shranite, da si jih boste lahko kadarkoli ogladali. V primeru prodaje, odstopa ali selitve morajo navodila vedno ostati skupaj z napravo.
! Pozorno preberite navodila; vsebujejo pomembne informacije o vgradnji, uporabi in varnosti naprave.
! Ne spreminjajie elektrichnih ali mehansikh delov ali odvod-nih cevi naprave.
! Pred vgradnjop naprave preverite, da si vsi njeni sestavni deli neposkodovani. V nasprotnem primeru se obrnite na prodajalca in nape ne namešcajte.

Opozorila

Pred vsakrsnim cischenjem ali vzdrrzevanjem odklopite napo iz elektricnega omrezja takto, da izvlecete vtic iz omrezne vticnice ali izključite glavno vklopno stikalo.

Pri vseh postopkih vgradnje in vzdrrzevanja uporabljajte delovne rokavice. Napravo lahko uporabljajo otroci, starejsi od 8 let, osebe z zmanjsanimi fizicnimi, zaznavnimi ali umskimi zmoznostmi in osebe brez ustreznih izkušenj in znanja, ce so pod nadzorom ali so bile z njo beznanjene do te mere, da jo lahko varno uporabljajo, in ce poznajo in razumejo:noze nevarnosti, ki jim pretijo zaradi napačnega upravljanja. Otroci nj Bodo vedno pod nadzorom; nikoli ne pustite, da bi se igrali z napravo.

Otroci ne smejo Čistiti ali vzdřevat i nape brez nadzora.

Če kuhinjsko napo uporabljate istočasno z drugimi napravami, ki delujejo na plin ali druga goriva, morate biti prostor dovolj prezračen.

Napo očistite dovolj pogosto, takoznotraj kot zunaj (VSAJ ENKRAT MESECNO); v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku. Neupoštevanje pravil cisćenja nape terzamenjave in cisćenja filrov lahko privede do tveganja požara.

Strogo je prepovedana priprava lui z odprtim plamenom.

Uporaba odprtega ognja je namreškodljiva za filtrne in lahko povzroci požar, zato se ji morate v vsakem primeru izogibati.

Postopek cvrtja zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Upostevajte, da se lahko zaradi vroce kuhalne plošće dostopni deli nape močno segrejejo.

Pozor! Ne prikljucite naprave na elektricno omrežje dokler ni njena montaza v celoti zakljucena.

Kar zadeva tehnicne in varnostne ukrepe, ki jih je potrebno uporabiti za odvod dimov, dosledno upostevejte predpise pristojnih lokalnih oblasti.

Odsesani zrak iz nape ne sme biti usmerjen v zračnike ali dimnike, v kate re so speljani izpustni plini naprav, ki delujejo na plin ali druga goriva. Nape nikoli ne uporablajte,Če rešetka ni pravlno namescena!

Nape NIKOLI ne uporabljajte kot od- lagalno povrsino, razen ce je to izrecno dovoljeno. Uporabite samo vijake za pritrditev, prilozene v kompletu z montaznim materialom; cvevijakov ni- ste dobili v kompletu z napo, bodite pri njihovem nakupu pozorni, da boste izbrali pravo dolzino. Podatek o dolzini vijakov razberete v navodilih za montazo. V primeru dvoma se obrnite na pooblasceno servisno sluzbo ali na kvalificirano osebje.

POZOR! Vgradnja naprave brez vijakov in prisrdilnih elementov, predvidenih v teh navodilih, lahko privede do tveganj elektricne narave.

Proizvajalec ne prevzema nobene odgovornosti za morebitne nevsecnosti, skodo ali pozare na napravi, ki so posledica neupoštevanja navodil v tem priročniku.

Zaradi nenehnega prizadevanja za izboljsanje naših izdelkov si pridržujemo pracico do vnosa spremb njihovih tehničnih, funkcionalnih ali estetskih značilnosti skladno z razvojem. V primeru razlicice z zunanjin motorjem se mora za pravilno delovanje nape uporabiti sesalni sklop (zunanji motor) istega proizvajalca.

Naprava je označena skladno z Evropsko direktivo 2012/19/EC-UK SI 2013 No.3113 o opadni elektrčni in elektronski opremi (OEEO). S pravilnim odstranjevanjem tega izdelka uporabnik prispeva k preprečevanjumorebitnih škodljivih posledic za zdravje ljudi in okolje.

Znak na izdelku ali na priloženi dokumentaci oznacuje, da se ga ne sme odložiti med gospodinjske odpadke; namesto tega poskrbite za odvoz aparata na ustrezno zbirno mesto za elektricne in elektronske naprave, kjer bodo poskrbeli tudi za morebitno recikliranje. Napravo odstranite skladno z lokalnimi predpisi, veljavnimi na področju odlaganja odpadkov. Za dodatne informacije o ravnanjuporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno sluzbo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdek lek kupili.

Napa je načrtovana, preizkušena in izdelana ob upoštevanju naslednjih predpisov:

• Varnost: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.

Zmogljivost: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/ EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN

61000-3-3. Napotki za pravilno uporabo in zmanjšanje vpliva na okolje: Na začetku kuhanja vkljucite napo pri najmanjiši hitrosti in jo pustite delovati še nekaj minut po končanem kuhanju. Povečajte hitrost le v primuru posebno visoke koncentracije dimov in sopare, v izjemnih primerih pa uporabite funkcijo booster. Da bo systema za zadrževanje vonjav dolgotrajno učinkovit, po potrebi zamenjaje ogleni filter/filtre. Za dobro učinkovitost masčobnega filtra ga po potrebi očistite. Da bo napa kar majbolj učinkovita in Čim manj hrupna, uporabite največji predpisani premer odvodnega kanala, naveneden v tem priročniku.

Uporaba

Napa je izdelana za uporabo v odzračevalni razlicici z zunanjim odvodom ali obtočni oz. filtracijski razlicici z notranjin croženjem zraka.

Odzračevalna različica

Dim in sopara se odvajata na prosto skozi odvodno cev, pritrjeno na spojni obroč.

Premer odvodne cevi mora biti enak premeru spojega obroca.

Pozor! Odvodna cev ni priložena in jo morate kupiti sami. V svojem vodoravnem delu mora biti cev pod blagim naklonom (priblizno 10^ ), da se bo zrak lazej premikal v smeri navzven. Če je napa opremljena z oglmini filtri, jih morate sneti.

Obtočna (filtracijska) različica

Zrak se mora ponovnim vračanjem v prostor prečistiti in razmastiti. Za upo-robo te razlice nape se mora vgraditi dodatni filtrirni system z aktivnim ogljem.

Opomba: Zrak se prečisti preko filtrov z aktivnim ogljem in se nato skozi odprtino na stranici omarice spet vrne v kuhinjo.

Vgradnja

Opomba: vgradnjo morate opraviti tako, da bodo napa in njene elektronske komponente vedno dostopne za morebitno kasnejse tehnicno servisiranje.

OPOZORILO: Namestite kovinsko skatlo, ki vsebuje elektronske komponente, na razdaljo majmanj 65 cm od plinske kuhalne plošće, v vsakem primeru pa majmanj 65 cm od odsesovalne odprtine na napi.

PRIPOROCILO: Priporočamo, da kovinski skatlo, ki vsebuje elektronske komponente, vgradite majmanj 10 cm od tal na zadostni razdalji od vseh virov toplate (npr. pečice ali kuhalne plošće).

Ce je v navodilih za vgradnjoplinske kuhalne plošće predpisana večja razdalja, jo je treba upoštevati.

Omrežna napetost mora ustrezati napetosti, navedeni na identifikacijski nalepki, namesceni v notranjosti nape. Če ima napa priključni vtic, ga vstavite v omrežno vticnico skladno z veljavnimi predpisi, torej na mestu, ki bo dostopno tudi po opravljeni vgradnji.

Ce nima vtica (neposredna vezava na omrezej) ali se vtičnica nahaja na nedostopnom mestu, namestite dvopolno stikalo, izdelano skladno s predpisi, ki zagotavlja popoln odklop od omreža v pogojih prenapetosti kategorije lll, kot to previdevajo predpisi o vgradnji naprave.

Pozor! Pred ponovnim priklopom to-kokroga kuhinjske nape na omrežno napajanje in preizkusom pravilnega delovanja vedn o preverite, ali je napajalni kabel namešćen pravilno.

Montaža

Pred začetkom vgradnje preverite, da so vse komponente naprave nepoškodovane; v nasprotnem primuru se obrnite na proizvajalca in prekinite postopek vgradnje. Poleg tega zelo pozorno preberite vsa navodila v nadaljevanju.

Uporabite odvodno cev za zrak dolzine Najvec 5 metrov.

• Omejite stevilo zavojev cevi, saj se zaradi njih zmanjsa učinkovitost odse-savanja na tekovi meter. (Primer: Če ima cev dva 90^ zavoja, njena skupna dolžina naj ne presega 3 metre).
• Izogibajte se nenadnim spreemembam smeri.
• Uporabite cev premera 150 mm, ki naj ostane enak po vsej dolzini cevi.
• Uporabite cev, izdelano iz materiala, skladnegas predpisi.
  V primeru neupostevanja zgornjih navodil dobavitelj ne bo odgovarjal za težave s slabšim pretokom zraka ali hrupnim delovanjem, prav takopa te ne bodo zajete v garanciji.

Pred izdelavo odprtine preverite, da mesto namestitve nape znotraj omarice ne sovpada z ogrodjem omarice ali drugimi elementi, ki bi lahko ovirali pravalno vgradnjo. Preverite, da velikost nape in kuhalne plošće ustrezata velikosti kuhinjskih elementov in da je torej napo mogoce vgraditi.

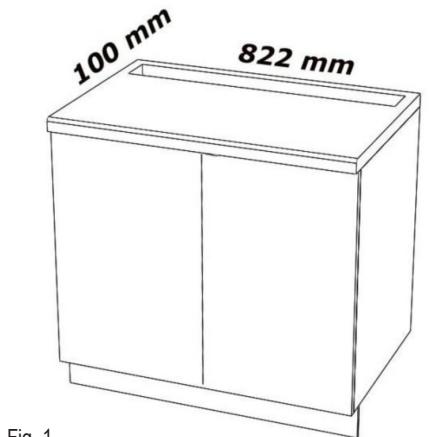

• Na zadnji stranici kuhalne plošće izvrataje pravokotno odprtino naslednjih dimenzij: (Sl. 1).

822mm X 100mm.

Če ste kupili razlicico, pri kateri je mot- tor ze vgrajen, odvijte vijake in snemite sesalni sklop takto, da boste lahko v izdelano odprtino vstavili zašcito pred nasprotnim vlekom.

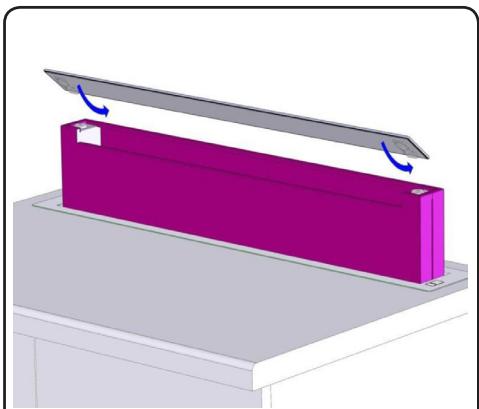

Vstavite napo v izdelano odprtino zgornje strani, kot je prikazano (Sl. 2).

• Pritrdite napo v notranjost kuhinjskega elementa s pomocjo ustreznih stremen v kompletu (Sl. 3).

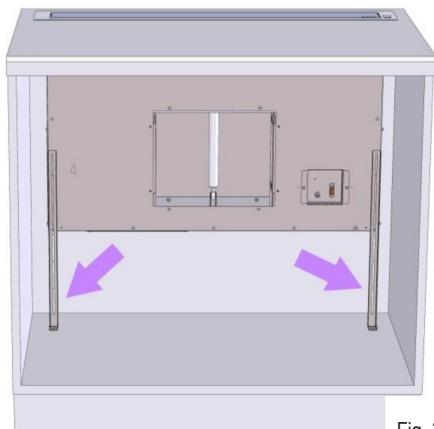

Nadalujte z montažo stremen v spodnjem delu nape (Sl. 4).Pred vstavitvijo vijakov preverite, da je napa namescena popolnama pravokotno na delovni pult.

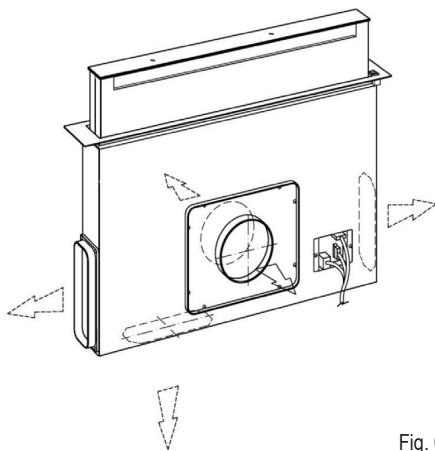

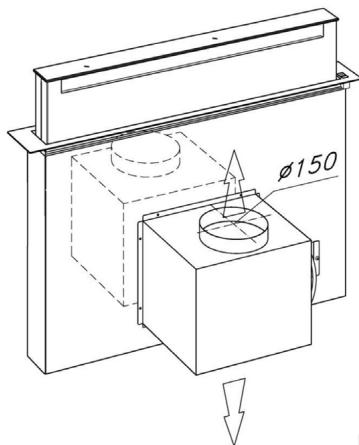

• V primeru vgrajenega motorja nadaljute z montažo sklopa motorja; usmerite izstopno odprtino za zrak v izbrano smer (navzdol ali navzgor) (Sl. 5). Motor je lahko vgrajen bodisi pred kot tudiza pultno napo. Po zakljucheni vgradnji motorja namestite odvodno cev za zrak.

Pri razlicici z zunanjim motorjem postavite periferni sesalni sklop (zunanji motor) na ustrezno mesto in pritrdite nanj cev za odvod zraka. Nato povežite zunanji motor preko odvodne cevi na pultno napo . Izberite izstopno odprtino za zrak med petimi razpoložljivimi (Sl. 6) in pritrdite cev nano.

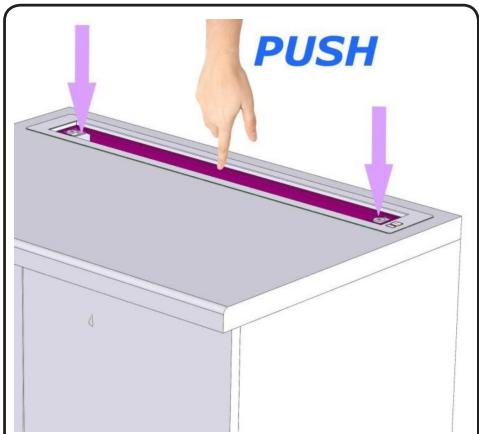

Po končani vgradnji in priključitvi naprave na elektricno omrežje dvignite pultno napo tak, da pritisnete na Čelno plošćo, kot je prikazano na sl. 7.

Zdaj vgradite še filtrze z aktivnim ogljem, Če gre za filtracijsko razlicico (filtri z aktivnim ogljem se dobavijo loćeno v posebnem kompletu), masčobne filtre (glej sl. 8), nato pa namestite še zakljće no stekleno zašcit, kot prikazuje sl. 9; pazite, da jo boste pritrdili, kot je označeno na sl. 10.

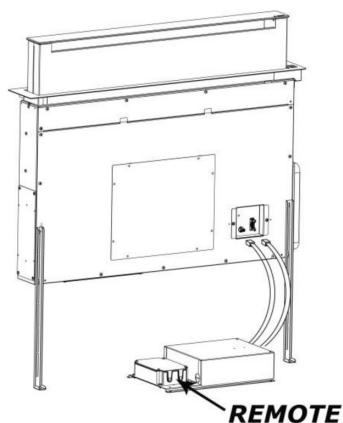

• Namestite kovinski škatlo, ki vsebuje elektronske componente, na lahko dostpno mesto za morebitno kasnejše servisiranje in povežite njene elektricne konektorje na napo, (sl.11).

Delovanje

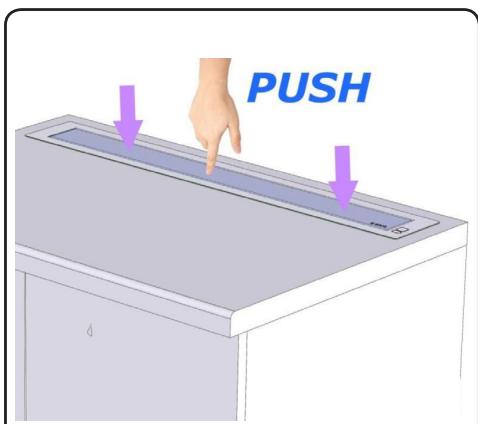

Za dobro delovanje nape morate odpreti izvlečni predal na naslednji način: Potisnite stekleno zašcitovazdol, kot je prikazano na sl. 12, da se predal sprosti in odpre.

Ko je izvlečni predal odprt, lahko vkljucite motor odsesavanja s pritiskom tipke na komandi plošci, kot je označeno spodaj.

Zapiranje predala poteka na podoben naacin:pritiskajte na stekleno zašcito, dokler se predal ne zapre v celoti.

T1. Tipka za VKLOP/IZKLOP ure samodejega izklopa:

Hitrost 1:20 minut

Hitrost 2:15 minut

Hitrost 3:10 minut

Intenziva hitrost: 5 minut

T2. Tipka za zmanjsanje hitrosti (moči) odsesavanja

OFF 1: večkrat pritisnite za zmanjsanje hitrosti, vse do izklopa nape

OFF 2: dolgo pritiskajte pri katerikoli hitrosti.

T3. Tipka VKLOP/povečanje hitrosti (moči) odsesavanja (1-2-3-Intenzivna).

Intenzivna hitrost traja približno 5 minut, potem pa se napa samodejno namesti na hitrost 2.

Oporozilnik zasicenosti filtrov

Napa vas opomni, kdaj je potrebno očistiti filtré:

Maščobni filter (po približno 40 urah delovanja): vse LED diode so prižgane v svetlomodri barvi.

Filter za preprecevanje vonjav z aktivnim ogljem (po priblizno 160 urah delovanja): vse LED diode so prižgane v svetlomodri barvi, LED diodi L2 in L3 utripata

Ponastavitev opozorilnika zasičenosti filtrov

Po opravjenem cischenju filtrov dlje casa pritiskajte tipki T1 in T3; LED diode L1, L2 in L3 na katko utripajo v svetlomodri barvi, nato pa dokoncho ugasnejo.

Vklop opozorilnika zasicenosti filtra za preprečevanje vonjav z aktivnim ogljem.

Ta opozorilnik je obicajno izklučen. Vključite ga na naslednjni način:

Pri izklopljen napi istocasno pritsinite in zadrzite dlje casa tipki T1 in T2: najprij se prize G1, nato pa sie L2 in L3, ko spustite tipki, LED diodi L2 in L3 na kratko utripata, kar pomeni, da se je opozorilnik vkljuci.

Izklop LED diod oporozilnika zasicenosti filtra z aktivnim ogljem: ponovite zgoraj opisani postopek: napprej se istocasno prizgejo LED diode L1, L2 in L3, ko spustite tipki, pa LED diode L2 in L3 ugasnejo, kar pomeni, da je oporozilnik izkljucen.

VZDRZEVENJE

Mašćobni filter

Maščobni filter zadrži delce masti, ki nastajajo med kuhan-jem.

Ocistiti ga je treba enkrat mesećno (oziroma kadar vas opozorilnik zasicenosti filtra, Če je predviden za vaš model, opomni na to potrebo) z negresivnimi Čistinimi sredstvi, roćno ali v pomivalinem stroju pri nizki temperaturi in s kračkim programom pranja.

S pranjem v pomivalnem stroju se maščobni filter sicer lahko razbarva, toda njegove filtracijske značilnosti ostanejo nespremenjene.

Filter z aktivnim oglim (samo za filtracijski različico) Zadrži neprijjetne vonjave, ki nestajajo med kuhanjem.

Filter z aktivnim ogljem se lahko zasiči po daljiši ali krajši uporabi, odvisno od načina kuhanja in bolj ali manj rednega cisčenja masčobnega filtra. Vsekakor je potrebno zamenjati vložek najman jsake štiri mesece.

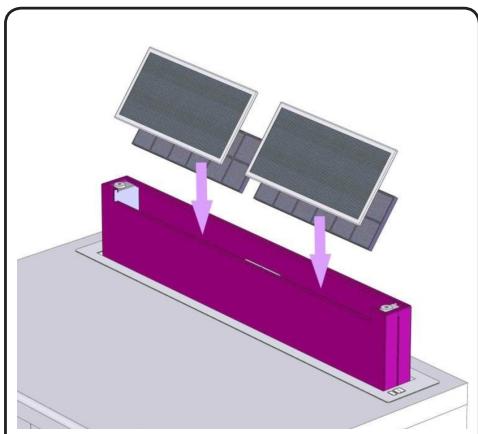

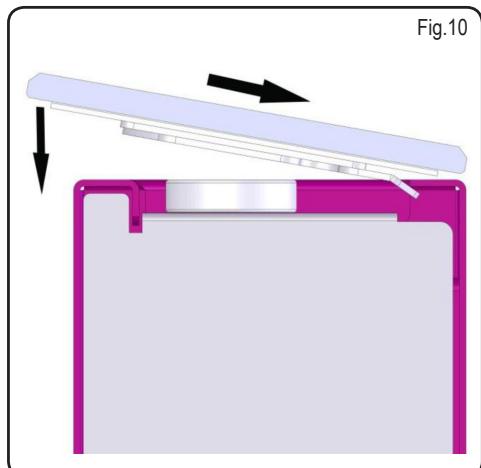

Po odstranitvi maščobnega filtra lahko vstavite filtrz akti-vnim ogljem (Sl. 8).

Strogo se pridržavaje uputa navenenih u ovom Priručniku. Necemo snosti nikakvu odgovornost za moguce probleme, štetu ili nezgode koje izazove aparat, a koji su posljedica nepostivanja uputa navenenih u ovom Priručniku. Ova kuhinjska napa je projektirana za aspiraciju dima i pare koji nastaju prilikom kuhanja i namijenjena je samo za kuçansku uporabu.

Napa maybe imati drugaciji estetski izgled od onoga koji je prikazan na crtezima u ovom Prirucniku; u svakom slcucaju upute za uporabu, odrzavanje i instaliranje su iste.

! Bitno je da sačuvate ovaj Prirucnik kako biste ga mogli koristili u bilo kojem trenutku. U slučaju prodaje, ustupanja ili selidbe, uvjerite se da je Prirucnik skupa s proizvodom.
! Pažljivo pročitajte upute: u njima se nalaze bitne informacije o instaliranju, uporabi i sigurnosti aparata.
! Nemojte vr'siti izmjene elektricne i mehaničke prirode na aparatu ili na odvodnim kanalima.
! Prijne instaliranja aparata, provjerite da niti jegan dio{nije ostecen. U suprotnom,kontaktiraje prodavatelja i nemojte instalirati aparat.

Upozorenja

Prijbe bilo koje operacije cisicenja ili održavanja, isključite kuhinjsku napu s elektrichi ne mreze na nacin sto cete iskopčati utikač ili isključiti glavni prekidač u domu.

Za sve operacije instaliranja i održavanja koristite radne rukavice. Ovaj aparat mogu koristiti djeca od majmanje 8 godina starosti, kao i osobe sa smanjenim fizickim, osjetilnim ili umnim sposobnostima, kao i osobe koje nemaju potrebno iskustvo ili ne poznaju dovoljno aparat, pod uvjetom da su nadzirane ili pak ukoliko su iste obucene u vezi sa sigurnom uporabom aparata i koje su razumjele opasnosti vezane za isti.
