Produkta veids	Iebūvējamais nosūcējs Downdraft tipa
Zīmols	ELICA
Modelis	PANDORA IX/F/90
Iebūves izmēri (G x P)	822 mm x 100 mm
Izvadkanāla diametrs	150 mm
Ātrumu skaits	3 + intensīvais (Booster 5 min)
Barošanas spriegums	220-240 V ~ 50 Hz
Patērētā jauda	250 W (aptuveni)
Trokšņa līmenis	Mainīgs atkarībā no ātruma, maks. ~60 dB(A) (aptuveni)
Uzstādīšanas veids	Ārējā izvade vai recirkulācija ar oglekļa filtru
Filtri	Mazgājami metāla tauku filtri + aktīvās ogles filtrs (pēc izvēles)
Tauku filtru apkope	Ikmēneša tīrīšana (manuāla vai trauku mazgājamā mašīnā)
Oglekļa filtra nomaiņa	Ik pēc 4 mēnešiem (recirkulācijas versijā)
Filtru piesātinājuma indikators	Jā, ar gaismas indikatoriem (40h tauki, 160h ogleklis)
Taimera funkcija	Aizkavēta automātiskā izslēgšana (20 min 1. ātrumā, 15 min 2. ātrumā)
Svars	Apmēram 18 kg (aptuveni)
Materiāls	Lakots metāls un aizsargstikls
Drošība	Atvienot pirms apkopes; nelietot bez filtra; neizmantot atklātu liesmu
Pieejamās rezerves daļas	Tauku filtri, oglekļa filtri, motors, elektroniskā plate
Remontējamība	Vienkārša piekļuve elektroniskajiem komponentiem caur noņemamu korpusu
Garantija	2 gadi (standarta, pārbaudīt nosacījumus)
Lietošanas instrukcija pieejama	FR, EN, DE, ES, IT, NL, PT, RU, AR, BG, CS, DA, EL, ET, FI, HU, KK, LT, LV, NO, PL, RO, SK, SL, SR, SV, TR, UK

Bieži uzdotie jautājumi - PANDORA IX/F/90 ELICA

Kā uzstādīt nosūcēju PANDORA IX/F/90?

Uzstādīšana jāveic profesionālim. Izgrieziet atveri 822x100 mm aiz plīts virsmas. Piestipriniet nosūcēju ar komplektācijā iekļautajiem turētājiem. Recirkulācijas versijā uzstādiet oglekļa filtrus. Pievienojiet izvadkanālu (diametrs 150 mm), ja ir izplūdes versija. Pēc pilnīgas uzstādīšanas pievienojiet elektrobarošanu.

Kā tīrīt tauku filtrus?

Tauku filtri jātīra vismaz reizi mēnesī. Tos var mazgāt ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā ar īsu ciklu. Ņemiet vērā, ka trauku mazgājamā mašīna var mainīt filtru krāsu, bet neietekmē to efektivitāti.

Kad jāmaina oglekļa filtrs?

Oglekļa filtrs jāmaina ik pēc 4 mēnešiem, vai biežāk, ja nosūcējs tiek intensīvi lietots. Tas ir nepieciešams tikai recirkulācijas versijā. Piesātinājumu norāda mirgojošie indikatori L2 un L3 (pēc 160 darba stundām).

Kā atiestatīt filtru piesātinājuma indikatoru?

Pēc filtru tīrīšanas vai nomaiņas, vienlaikus ilgi nospiediet taustiņus T1 un T3. Indikatori L1, L2 un L3 īsi mirgos un pēc tam nodzisīs, apstiprinot atiestatīšanu.

Kā aktivizēt oglekļa filtra piesātinājuma indikatoru?

Izslēgtā nosūcējā ilgi nospiediet T1 un T2. Iedegas indikatori L1, L2 un pēc tam L3. Atlaidiet: L2 un L3 mirgo, apstiprinot aktivizāciju. Lai deaktivizētu, atkārtojiet procedūru.

Kāda ir taimera funkcija?

Taimeris nodrošina aizkavētu automātisku izslēgšanos. Nospiediet taustiņu T1, lai iestatītu: 20 minūtes 1. ātrumā, 15 minūtes 2. ātrumā. Nosūcējs automātiski izslēdzas pēc šī laika.

Vai es varu izmantot nosūcēju bez filtriem?

Nē, nosūcēju nekad nedrīkst lietot bez pareizi uzstādītiem režģiem un filtriem. Tas samazina efektivitāti un rada ugunsgrēka risku.

Kā atvērt un aizvērt iesūkšanas paneli?

Bīdiet stiklu uz leju, lai atvērtu iesūkšanas paneli. Lai aizvērtu, bīdiet stiklu uz augšu līdz pilnīgai aizvēršanai. Pārliecinieties, ka nosūcējs ir ieslēgts normālai darbībai.

Kādi ir svarīgākie drošības pasākumi?

Vienmēr atvienojiet nosūcēju pirms tīrīšanas vai apkopes. Necepiet ar atklātu liesmu zem nosūcēja. Uzraugiet cepšanu, lai novērstu ugunsgrēku. Nekādā veidā nemainiet elektrisko ķēdi.

Vai nosūcējs var darboties recirkulācijas režīmā bez ārējās izvades?

Jā, uzstādiet oglekļa filtrus (atsevišķs komplekts). Gaiss tiek attaukots, atsmaržots un pēc tam atgriezts telpā caur kanālu mēbeļu sānos. Tauku filtri joprojām ir obligāti.

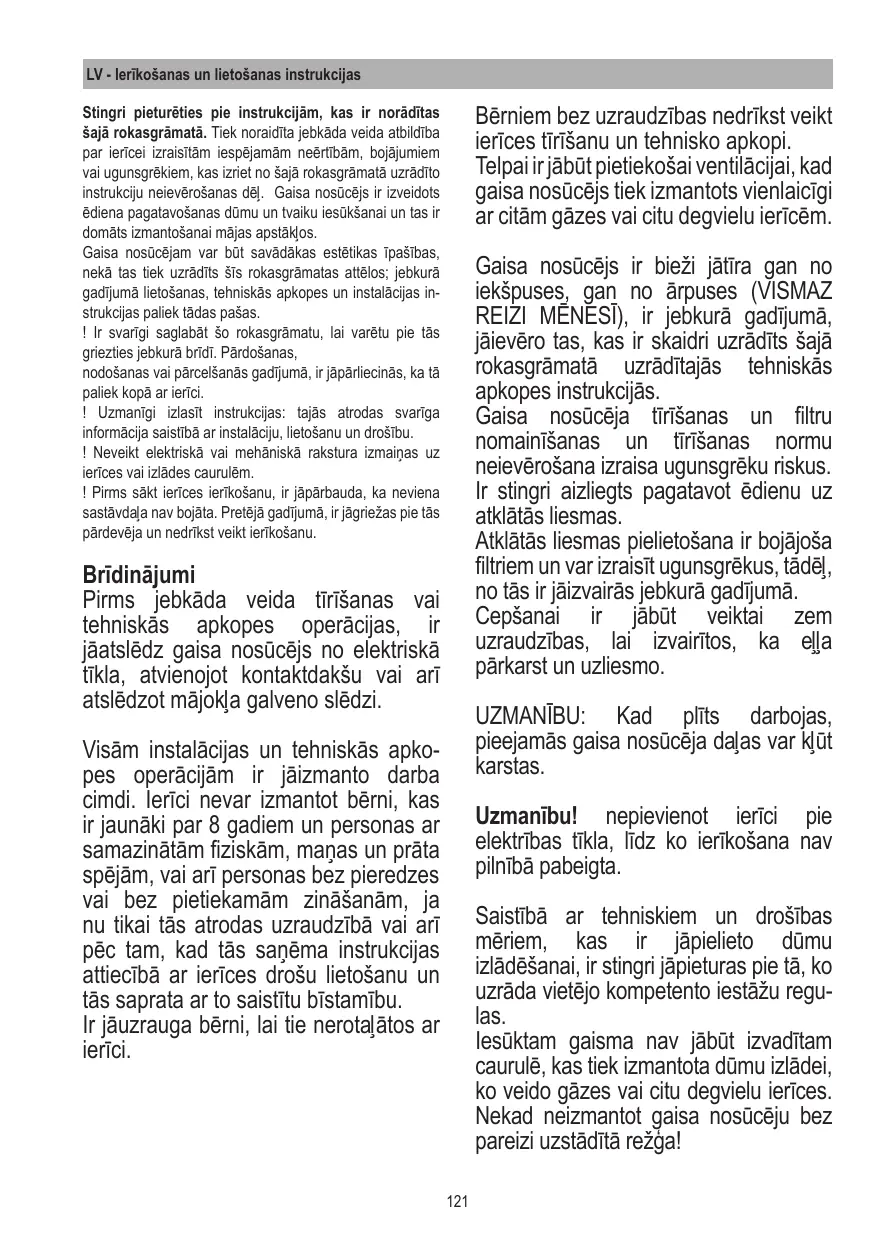

LIETOŠANAS INSTRUKCIJA PANDORA IX/F/90 ELICA

Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu pie tās griezties jebkurā brīdī. Pārdošanas, nodošanas vai pārcelošanas gadījumā ir jāpārliecinās, ka tā paliek kopā ar ierīci. Uzmanīgi izlasiet instrukcijas: tajās atrodas svarīga informācija saistībā ar instalāciju, lietošanu un drošību. Neveiciet elektriska vai mehāniska rakstura izmaiņas uz ierīces vai izplūdes caurulēm. Pirms sākt ierīces ierīkošanu, ir jāpārbauda, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā ir jāgriežas pie tās pārdevēja un nedrīkst veikt ierīkošanu.

Brīdinājumi

Pirms jebkāda veida tīrīšanas vai tehniskās apkopes operācijas ir jāatslēdz gaisa nosūcējs no elektriskā tīkla, atvienojot kontaktdakšu vai arī atslēdzot mājokļa galveno slēdzi.

Visām instalācijas un tehniskās apkopes operācijām ir jāizmanto darba cimdi. Ierīci nevar izmantot bērni, kas ir jaunāki par 8 gadiem, un personas ar samazinātām fiziskām, maņu un prāta spējām, vai arī personas bez pieredzes vai bez pietiekamām zināšanām, ja nu vienīgi tās atrodas uzraudzībā vai arī pēc tam, kad tās saņēma instrukcijas attiecībā uz ierīces drošu lietošanu un tās saprata ar to saistītās bīstamības.

Ir jāuzrauga bērni, lai tie nespēlētos ar ierīci.

Bērniem bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi.

Telpai ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek izmantots vienlaicīgi ar citām gāzes vai citu degvielu ierīcēm.

Gaisa nosūcējs ir bieži jātīra gan no iekšpuses, gan no ārpuses (VISMAZ REIZI MĒNESĪ), un jebkurā gadījumā ir jāievēro tas, kas ir skaidri norādīts šajā rokasgrāmatā norādītajās tehniskās apkopes instrukcijās.

Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus. Ir stingri aizliegts pagatavot ēdienu uz atklātas liesmas.

Atklātas liesmas pielietošana ir bojājoša filtriem un var izraisīt ugunsgrēkus, tādēļ no tās ir jāizvairās jebkurā gadījumā.

Cepšanai ir jābūt veiktai zem uzraudzības, lai izvairītos, ka eļļa pārkarst un uzliesmo.

UZMANĪBU: Kad plīts darbojas, pieejamās gaisa nosūcēja daļas var kļūt karstas.

Uzmanību! Nepievienot ierīci pie elektribas tīkla, līdz ko ierīkošana nav pilnībā pabeigta.

Saistībā ar tehniskiem un drošības mēriem, kas ir jāpielieto dūmu izvadīšanai, ir stingri jāpieturas pie tā, ko norāda vietējo kompetento iestāžu regulas.

Iesūktam gaisam nav jābūt izvadītam caurulē, kas tiek izmantota dūmu izvadīšanai, ko veido gāzes vai citu degvielu ierīces. Nekad neizmantot gaisa nosūcēju bez pareizi uzstādīta režģa!

Gaisa nosūcējs nekad nedrīkst būt izmantots kā atbalsta virsma, ja vien tas nav skaidri norādīts.

Uzstādīšanai izmantot tikai tās fiksācijas skrūves, kas ir dotas līdzi ierīcei, vai arī, ja tās nav dotas līdzi, ir jāiegādājas pareiza veida skrūves. Izmantot pareizu garumu skrūvēm, kas ir identificētas Instalācijas Vadībā. Šaubu gadījumā sazināties ar autorizētu tehniskās apkalpošanas centru vai līdzīgu kvalificētu personālu.

UZMANĪBU! Skrūvju un piestiprināšanas ierīču neuzstādīšana saskaņā ar šīm instrukcijām var izraisīt elektriskas dabas riskus.

Tiek noraidīta jebkāda veida atbildība par ierīcei izraisītām iespējamām neērtībām, kas izriet no šajā rokasgrāmatā norādīto instrukciju neievērošanas dēļ.

Vēloties pastāvīgi uzlabot mūsu produktus, mēs paturam tiesības veikt visa veida izmaiņas to tehniskām, funkcionālām vai estētiskām īpašībām, kas izriet no to evolūcijas. Versijas ar ārējo dzinēju gadījumā, normālai gaisa nosūcēja darbībai, ir nepieciešams izmantot tā paša ražotāja iesūkšanas grupu (ārējais dzinējs).

Šī ierīce ir atzīmēta saskaņā ar Eiropas Direktīvu 2012/19/EC un UK SI 2013 No.3113 Waste Electrical and Electronic Equipment (WEEE).

Pārliecinoties, ka šis produkts tiek apsaimniekots pareizā veidā, lietotājs palīdz novērst potenciālās negatīvās sekas apkārtējai videi un veselībai.

Simbols uz produkta vai tā pavadības dokumentācijā norāda, ka šim produktam nav jābūt iznīcinātam kā mājokļa atkritumam, bet gan tas ir jānogādā uz attiecīgo elektrisko un elektronisko ierīču savākšanas centru. Ir jāatbrīvojas no tā, sekojot vietējām normām saistībā ar atkritumu apsaimniekošanu. Lai iegūtu plašāku informāciju par šī produkta apstrādi, atgūšanu un pārstrādi, ir jāgriežas uz attiecīgo vietējo biroju, uz mājas atkritumu savākšanas punktu vai uz veikalu, kurā produkts tika iegādāts.

Aprīkojums ir projektēts, testēts un izveidots saskaņā ar normām par:

Drošība: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.

• Sniegums: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN

61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi: Kad Jūs sākat gatavot ēdienu, ieslēgt gaisa nosūcēju minimālajā ātrumā, atstājot to ieslēgtu dažas minūtes arī pēc ēdiena pagatavošanas beigām. Paaugstināt ātrumu tikai liela dūmu un tvaiku daudzuma gadījumā, izmantojot funkciju booster tikai ārkārtējos gadījumos. Lai uzturētu smaku samazināšanas sistēmu iedarbīgu, kad tas ir nepieciešams, ir jānomaina ogles filtrs/filtri. Lai uzturētu iedarbīgu tauku filtru,

tas ir jātīra nepieciešamības gadījumā. Lai optimizētu iedarbīgumu un samazinātu trokšņus, izmantot kanālu sistēmas maksimālo diametru, kas ir norādīts šajā rokasgrāmatā.

Lietošana

Gaisa nosūcējs ir izveidots, lai to izmantotu iesūkšanas versijā ar izvadi uz ārpusi vai versijā ar filtru ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi ar izplūdes caurules palīdzību, kas ir piestiprināta pie savienojuma atloka.

Izplūdes caurules diametram ir jābūt atbilstošam pievienošanas gredzena diametram.

Uzmanību! Izvadīšanas caurule nav dota līdzi, tā ir jāiegādājas. Horizontālajā daļā caurulei ir jābūt nelielam slīpumam uz augšu (aptuveni 10°), lai vienkāršāk varētu novadīt gaisu uz ārpusi. Ja gaisa nosūcējs ir aprīkots ar ogles filtriem, tie ir jānoņem.

Versija ar filtru

Iesūktais gaiss tiek attaukots pirms atkārtotas nosūtīšanas telpā. Lai varētu izmantot gaisa nosūcēju šajā versijā, ir nepieciešams instalēt papildu filtrācijas sistēmu uz aktīvo ogļu pamata.

Piezīme: Gaiss, kas pārstrādāts caur ogles filtriem, tiek nosūtīts uz virtuvi ar caurules palīdzību, kas novada gaisu uz mēbeļu pusi.

Instalācija

Piezīme: Instalācijai ir jābūt veiktai tādā veidā, lai vienmēr būtu nodrošināta piekļuve pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai varētu veikt iespējamās tehniskā rakstura iejaukšanās.

BRĪDINĀJUMS: Novietot metāla kārbu, kas satur elektroniskas sastāvdaļas, attālumā ne mazāk kā 65 cm no gāzes plīts vai, jebkurā gadījumā, 65 cm no gaisa nosūcēja iesūkšanas punkta.

IETEIKUMS: Iesakām ierīkot metāla kārbu, kas satur elektroniskas sastāvdaļas, vismaz 10 cm no grīdas un pietiekosā attālumā no visiem karstuma avotiem (piem., krāsns vai plīts puses).

Ja gāzes ēdiena pagatavošanas ierīces instalācijas instrukcijās ir uzrādīts lielāks attālums, ir nepieciešams to ievērot.

Elektriskais pievienojums

Gaisa nosūcēja pievienošana pie elektriskā tīkla ir jāveic tehniskam kvalificētam un specializētam personālam.

Tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiķetes, kas atrodas gaisa nosūcēja iekšpusē. Ja ir kontaktdakša, ir jāpievieno gaisa nosūcējs pie rozetes, kas atbilst pastāvošām normām, kas atrodas pieejamā zonā arī pēc instalācijas. Ja nav kontaktdakšas (tiešais pievienojums pie tīkla) vai kontaktdakša nav pieejamā zonā, arī pēc instalācijas, ir jāpielieto normām atbilstošs bipolārais slēdzis, kas nodrošina tīkla pilnīgu atslēgšanos pārsprieguma III kategorijas apstākļos, saskaņā ar instalācijas noteikumiem.

Uzmanību! Pirms atkārtoti pievienot gaisa nosūcēja kontūru pie tīkla padeves un pārbaudīt tā pareizu darbību, ir vienmēr jāpārbauda, ka tīkla vads tika pareizi montēts.

Uzstādīšana

Pirms uzsākt ierīces instalāciju, ir jāpārbauda, ka neviena sastāvdaļa nav bojāta; pretējā gadījumā ir jāgriežas pie pārdevēja un nedrīkst turpināt instalāciju. Pie tam, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums nepārsniegtu 5 metrus.

• Ierobežot kanāla izliekumu skaitu, jo katrs izliekums samazina iesūkšanas iedarbīgumu tik daudz cik 1 lineārais metrs. (Piem.: ja tiek izmantoti nr.2 izliekumi 90° , kanāla garumam nevajadzētu pārsniegt 3 metru garumu).
• Izvairīties no radikālām virziena izmaiņām.
• Izmantot cauruli ar 150mm diametru pastāvīgu visā garumā.
• Izmantot cauruli no materiāla, kas ir apstiprināts ar normām. Gadījumā, ja iepriekš minētās instrukcijas netiek ievērotas, uzņēmums piegādātājs neatbildēs par plūsmas ātruma vai trokšņu problēmām, un netiks sniegta nekāda veida garantija.

Pirms veikt atverumu, ir jāpārbauda, ka mēbeles iekšējā pusē, atbilstībā ar gaisa nosūcēja atrašanās zonu, neatrodas mēbeles struktūras vai CITAS detaļas, kas varētu veidot problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un plīts izmēri ir savietojami ar mēbeli, un attiecīgi, instalācija ir veicama.

• Plīts aizmugurējā daļā veikt taisnstūra atverumu ar sekojošajām dimensijām: (Att. 1)

822mm X 100mm.

Versijas gadījumā ar jau montētu dzinēju, ir jānoņem skrūves un ir jāizņem iesūkšanas grupa, lai varētu ievadīt downdraft izveidotajā atverumā.

• Instalēt gaisa nosūcēju veiktajā atverumā, ievadot to no augšas, kā tas ir uzrādīts (Att. 2).
• Piestiprināt gaisa nosūcēju mēbeles iekšpusē, izmantojot atbilstošās līdzi sniegtās skavas (Att. 3). Turpināt skavu montāžu gaisa nosūcēja apakšējā daļā (Att. 4).

Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir perfekti perpendikulārs darba virsmai.

• Versijas gadījumā ar dzinēju uz borta, ir jāveic dzinēja grupas montāža, vēršot gaisa izeju izvēlētajā pozīcijā uz leju vai uz augšu (Att. 5). Dzinējs var būt instalēts gan uz downdraft priekšējās puses, kā arī aizmugurējās puses. Kad dzinēja instalācija ir pabeigta, ir jāveic kanālu montāža gaisa izejai.

Versijas gadījumā ar ārējo dzinēju, iesūkšanas grupa (ārējais dzinējs) ir jānovieto atbilstošajā zonā un ir jāsagatavo izplūdes gaisa izvadīšanas caurules. Veikt gaisa izejas kanāla montāžu starp ārējo dzinēju un downdraft. Izvēlēties gaisa izeju starp piecām iespējām (Att. 6) un instalēt līdzi doto savienojumu.

Pēc instalācijas pabeigšanas un pēc produkta pievienošanas pie elektribas tīkla, pacelt downdraft, piespiežot uz priekšējās puses, kā to uzrāda att. 7.

Tad instalēt ogles filtrus, versijas gadījumā ar filtriem (ogles filtri tiek sniegti atsevišķi, ar attiecīgo komplektu), prettauku filtrus (skat. att. 8), tad instalēt priekšējo stiklu, kā to uzrāda att. 9; pievērst uzmanību stikla piekarāšanai, kā tas ir uzrādīts att. 10.

• Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, viegli pieejamā zonā nepieciešamām tehniskām darbībām, pievienojot tās elektrības savienojumus pie gaisa nosūcēja (att. 11).

Darbība

Produkta normālai darbībai, ir nepieciešams atvērt izvelkamo elementu, rīkojoties, kā tas ir uzrādīts tālāk.

Piespiest stiklu uz leju, kā tas ir uzrādīts att. 12, notiks atvienošanās un attiecīgā atvēršanās.

Pēc izvelkama elementa atvēršanas, būs iespējams iedarbināt iesūkšanas dzinēju, rīkojoties uz taustiņu paneļa, kā tas ir uzrādīts zemāk.

Paneļa aizvēršana notiek analogiskā veidā, ir nepieciešams piespiest uz priekšējā stikla, līdz elementa pilnīgai aizvēršanai.

T1. Taustiņš ON/OFF taimeris: piespiest, lai programmētu automātisko izslēgšanos:

OFF 2: jebkurā ātrumā piespiest ilgāku brīdi.

T3. Taustiņš ON/iesūkšanas ātruma (jaudas) palielināšana 1-2-3-Intensīvais)

Intensīvam ātrumam ir aptuveni 5 min. ilgums, pēc kā tiek automātiski uzstādīts 2. ātrums.

Filtru piesātināšanas uzrādītājs

Gaisa nosūcējs uzrāda, kad ir nepieciešams veikt filtru tehnisko apkopi:

Tauku filtrs (aptuveni katru 40. lietošanas stundu): visi LED gaiši zilā krāsā.

Aktīvās ogles smaku filtrs (aptuveni katru 160. lietošanas stundu): visi LED gaiši zilā krāsā, LED L2 un L3 mirgo.

Filtru piesātināšanas iestatīšana uz nulli (reset)

Pēc tam, kad filtriem tika veikta tehniskā apkope, ilgāku brīdi ir jāpiespiež taustiņi T1 un T3, LED L1, L2 un L3 īsu brīdi mirgos gaiši zilā krāsā, lai pēc tam pilnībā izslēgtos.

Aktīvās ogles smaku filtra piesātināšanas uzrādītāja iedarbināšana

Parasti šis uzrādītājs ir atslēgts. Lai to iedarbinātu, ir nepieciešams rīkoties sekojošajā veidā:

Kad gaisa nosūcējs ir izslēgts, ir jāpiespiež un ir jātur piespiesti ilgāku laiku un vienlaicīgi T1 un T2: no sākuma iedegsies L1, pēc tam arī L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 īsu laiku mirgos, uzrādot notikušo iedarbināšanu.

Ogles filtra piesātināšanas LED atslēgšana: atkārtot augstāk aprakstīto operāciju, no sākuma vienlaicīgi iedegsies LED L1, L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 izslēdzas, uzrādot notikušo atslēgšanos.

TEHNISKĀ APKOPE

Prettauku filtrs

Tas notur tauku daļiņas, ko izraisa ēdiena pagatavošana. Tas ir jātīra vienu reizi mēnesī (vai arī kad filtru piesātināšanas uzrādīšanas sistēma - ja tādu paredz Jūsu rīcībā esošais modelis - uzrāda šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, manuāli vai arī trauku mazgājamā mašīnā pie zemām temperatūrām un ar īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā, tas var zaudēt krāsu, bet filtrācijas īpašības nekādā veidā nemainās.

Aktīvās ogles filtrs (tikai versijai ar filtru)

Notur nepatīkamas smakas, ko izraisa ēdiena pagatavošana.

Ogles filtra piesātināšanās periods atšķiras atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu maksimums katru ceturto mēnesi.

Pēc prettauku filtru izņemšanas ir iespējams ievietot ogles filtrus (Att. 8).
