GEBRUIKSAANWIJZING PANDORA IX/F/90 ELICA

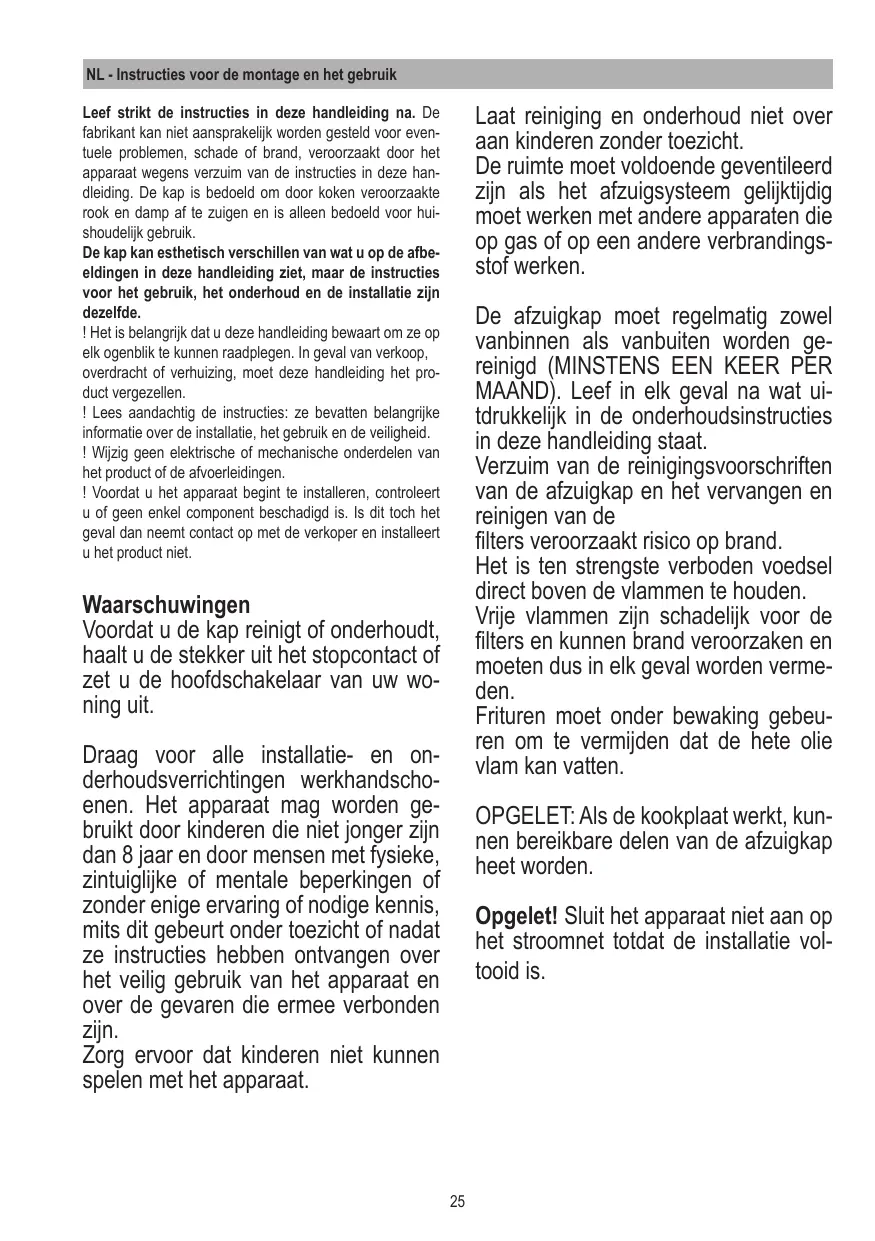

NL Montagevoorschriften en gebruiksaanwijzingen I

Leef strikt de instructies in deze handleiding na. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele problemen, schade of brand, veroorzaakt door het apparaat wegens verzuiim van de instructies in deze handleiding. De kap is bedoeld om door koken veroorzaakte rook en damp af te zuigen en is alleen bedoeld voor huishoudelijk gelebruik.

De kap kan esthetisch verschillen van wat u op de afbe-eldingen in deze handleiding ziet, maar de instructies voor het gebruik, het onderhoud en de installmentie zijn bezelfde.

! Het is belangrijk dat u deze handleiding bewaart om ze op elk ogenblick te konnen raadplegen. In geval van verkoop, overdracht of verhuizing, moet deze handleiding het product vergezellen.
! Lees aandachtig de instructies: ze bevatten belangrijke informatie over de installment, het gebruik en de verilgheid.
! Wijzig geen elektrische of mechanische onderdelen van het product of de afvoerleidingen.
! Voordat u het apparaat begint te installereren, controleert u of geen enkel component beschadigd is. Is dit toch het geval dan neemt contact op met de verkoper en installeert u het product Niet.

Waarschuwingen

Voordat u de kap reinigt of onderhoudt, haalt u de stekker uit het stopcontact of zet u de hoofdschakelaar van uw woning uit.

Draag voor alle installment- en onderhoudsverrichtingen werkhand Schoenen. Het apparaat mag worden gebruikt door kinderen die nichtjonger zich dan 8aar en door mensen met fysieke, zintuiglijke of mentale beperkingen of zichonder enige ervaring of nodige kennis, mits dit gebeurt onder toezicht of nadat ze instructies hebben ontvangen over het veilig gebruik van het apparaat en over de bevaren die ermee verbonden zich.

Zorg ervoor dat kinderen nicht{kennen speloen met het apparatusat.

Laat reiniging en onderhoud nicht over aan kinderen zonder toezicht.

De ruimte moet voldoende geventileerd zich als het afzuigsysteme gemelijktijdig moet werken met andere apparaten die op gas of op een andere verbrandingsstof werken.

De afzuigkap moet regelmatig zowel vanbinnen als vanbuiten worden gereinigd (MINSTENS EEN KEER PER MAAND). Leef in elk geval na wat uitdukkelijk in de onderhoudsinstructies in deze handleiding staat.

Verzuim van de reinigingsvoorschriften van de afzuiigkap en het verrangen en reinigen van de

filtersveroorzaakt risico op brand.

Het is ten strengste verboden voedsel direct boven de vlammen te houden.

Vrije vlammen zijn schadelijk voor de filters en+kunnen brandveroorzaken en要去en dus in elk geval worden vermeden.

Frituren moet onder bewaking gebeu- ren om te vermijden dat de hete olie vlam kan vatten.

OPGELET: Als de kookplaat werkkt, kunnen bereikbare delen van de afzuigkap heet worden.

Opgelet! Sluit het apparaat Niet aan op het stroomnet totdat de installmente voltooid is.

Wat de technische en veiligheidsmaatregelen betreft die moeten worden genomen voor de afvoer van rook,要去 u zich strikt honden aan deplaatselijk geldende voorschriften.

De afgezogen lucht mag nicht in een leiding worden gestuurd die rook afvoert die wordt geprodueerd door apparaten op gas of andere verbrandingsstoffen. Gebruik de afzuigkap nooit zonder het correct gemonteerde luchtrooster!

Gebruik de afzuigkap NOOIT om er iets op te zetten tenzij dit uitdrukkelijk is vo- orgeschreveen.

Gebruik alleen de met het product meegeleverde borgschroeven voor de installmente of, indien deze schroeven Niet worden meegleverd, andere, geschikteschroeven. Gebruik schroeven van dejuiste lenghte als schroeven in de gids bij de installmente zijn vermeld. Raadpleeg in geval van twijfel een servicentrum of een deskundige monteur.

OPGELET! Installatie met gebruik van schroeven en borgmiddelen die nicht overeenstemmen met wat in deze handleiding is voorgeschreven, kan risico's door electriciteit veroorzaken.

De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele problemen, schade of brand,veroorzaakt door het apparatusaat wegens verzuim van de instructies in deze gebruiksaanwijzing.

Omdat wij constant once producten verbeteren, behouden wij ons hetrecht voor om de technische, fonctionele of esthetische kenmerken ervan te wijzigen en aan te passen aan hun evolutie.

Voor de uitvoering met een externe motor要去 voor het normale gebruik van de afzuigkap een afzuigeenheid worden gebruikt (external motor) vandezelfde producent.

Op dit apparaat staat de markings van overeenstemming met de richtlijn 2012/19/EC-UK SI 2013 No.3113 RAEE - (afval van elektri-sche en elektronische apparatuur) Door het afval van dit product op de correcte manier te verwerken, draagt u bij aan het voorkomen van möglichke negatieve gevolgen voor het milieu en de gezon-dheid van mensen.

Het symbolism op het product of op de verpakking betekent dat het product Niet als normal stedelijk afval mag wor-den beschouwd, maar waar een specia-al verzamelpunt要去 worden gebracht voor afval van elektrische en elektro-nische apparatuur. Verwerk het afval van dit product volgens deplaatslijke afvalvoorschriften. Voor meer informa-tie over de verwerking en het recycleren van dit product neemt u contact op met de gemeentelijk service, deplaatselijk-ke afvaldienst of de winkel waar u het product heeft gekocht.

Apparatuur ontworpen, getest en uitgevoerd overeenkomstig de normen inzake:

Veiligheid: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
- Prestaties: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/ EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN

61000-3-3. Tips voor een correct milieuuvriendelijk gebruik: Als u begint te koken,zet u de afzuigkap op de laagste snelheid en-Laat u de kap nog enkele minuten draaien nadat u gedaan heeft. Verhoog de snelheid alleen als er veel rook en damp wordenveroorzaakt en gebruik de booster-functie alleen in extremeGeVallen.Vervang, indien nodig, de filter en/of de koolstofffilter om het geurenopvangsysteme doeltreffend te honden.Om de vetfilter doeltreffend te honden,reinigt u die indien nodig.Om de afzuigkap zo geruisloos maybeijk te latent werken,gebruikt u de maximum diameter voor de afzuigleidingen die in deze handleiding is vermeld.

Toepassing

De afzuigkap is bedoeld om te worden gebruikt met een afvoer maar buiten of met filters en interne luchtcirculatie.

Afzuiguitvoering

De dampen worden maar buiten afgevoerd via een afvoerpijp die wordt vastgemeakt op de afvoerkoppeling.

De diameter van de afvoerijp moet de-zelfde zich als die van de koppelingsring.

Opgelet! De afvoerpijp worden nicht meegeleverd en moet worden aangekocht. In het horizontale gedeelte moet de pijplichtjes waar boven hellen (10^ ongeveer) om de lucht gemakkelijker waar buiten af te voren. Als op de kap koolstoffilters zitten,要去en deze filters worden verwijderd.

Filteruitvoering

De afgezogen lucht worden ontvet voordat\ deze waar in de ruimte worden gestuurd. Om de afzuigkap in deze uitvoering te\ gebruiken, moet een aanvullend systemen van koolestoffilters worden gemonteerd.

Opmerking: De lucht die door de koolstoffilters gaat, worden in de keukenruimte gestuurd via een leiding aan derijkant van het meubel.

Installatie

Opmerking: De afzuigkap moet zo worden geinstalleerd dat de toegang tot de kap en de elektronische componenten voor eventuele onderhoud door te technische service gegarandeerd blijft.

WAARSCHUWING: Plaats de metalen doos met de elektronische componenten op Niet minder dan 65 cm van de kookplaat op gas en in elk geval op minstens 65 cm van het afzuigpunt van de kap.

RAADGEVING: Wij raden aan om de metalen doos met de elektronische componenten op minstens 10 cm van de vloer en ver genoeg van alle warmtebronnen te installereren(bijvoorbeeld van een oven of de kookplaat).

Als de installmente-instructies voor het gasapparaat een grotere afstand aanraden, moet u daarmee rekening houden.

Elektrische aansluitingen

Laat het aansluiten op het stroomnet over aan deskundig en gespecialiseerd technisch personeel.

De netspanning moet overeenstemmen met de spanning op het serieplaatje in de afzuigkap. Als de afzuigkap een stekker heeft, steekt u die in een stopcontact dat voldoet aan de geldende normen, op een plaats die ook na de installmentie bereikbaar is. Als de afzuigkap geen stekker heeft en dus direct op het net worden aangesloten of het stopcontact is nicht bereikbaar na de installmentie, installeert u een tweepolige schakelaar die aan de normen voldoet, waarmee uitschakeling gegardeerd worden in de gezallen van overstroom categorie III, volgens de installmentevoerschriften.

Opgelet! Voordat u de afzuigkap aansluit op de netstroom en contrôleert ofde kap goed werk, moet u.altijd controleren of de kabel goed is gemonteerd.

Montage

Voordat u het apparaat installeert, controleert u of er geen beschadigde componenten zich. Als dit toch het geval is, neemt u contact op met de verkoper en installeert u het apparaat Niet. Lees bovendien aandachtig alle hierna volgende instructies.

Gebruik voor de luchtafvoer een buis die Niet longer is dan 5 meter.

• Beperk het aantal bochten in de buisleiding want elke bocht vermindert de afzuigefficiente met een waarde gelijk aan een strekkende meter pijp. (Voorbeeld: als u 2 bochten van 90^ gebruikt, mag de hele luchtleiding die langer zich dan 3 meter).
  Leg geen scherpe bochten in de leiding.
• Gebruik indien möglichk een rookpijp met een constante diameter, over de hele lenghte, van 150 mm.
• Gebruik een buis van een goedgekeu- rd materiaal.
  In geval van verzuim van de voorgande instructies is de leverancier nicht aansprakelijk voor problemen met lawaai of een verminderd afzuigvermögen en geldt de garantie Niet.

Voordat u de opening maakt, controleert u of er aan de binnenkant van het meubel, waar waar de afzuigkap komt, niets in de weg zit (van het meubel zichl of andere voorwerpen) van de installation.

Controleer of de afmetingen van de afzuiigkap en de kookplaat compatibel zich met die van het meubel zodate het apparaat efectief kan worden geinstalleerd.

Maak ache ter de kookplaat een rechthoekige opening met de volgende afmetingen: (Afb. 1).

822mm X 100mm.

Voor de uitvoering met reeds gemonte- erde motor verwijdert u de schroeven en de afzuigmotor om de afzuigkap in de opening te konnen plaatsen.

• Plaats de afzuigkap in de opening van boven maar onder zoals op de (Afb. 2).

Bevestig de kap in het meubel met met de waaroor bedoelde meegeleverde beugels (afb. 3). Monteer de beugels onderaan in de kap (afb. 4). Controleer eerst of het product perfect evenwijdig zit met het werkblad voordat u de schroeven vastzet.

• Voor de uitvoering met ingebouwdemotor monteert u de motor met deluchtuitlaat in de gekozen richting, maar onder of maar boven (Afb. 5). De motor kan zowel aan de voor- als aan de achterkant van de Downdraft worden gemonteerd. Na de installmentie van de motor monteert u de luchtafvoerleiding.

Voor de uitvoering met externe motor plaatst u de afzuigmotor (extern) op een geschikte plek en legt u de leiding voor de luchtafvoer. Monteer de luchtafvoerleiding:tussen de externe motor en de Downdraft.Kies een van de vijf afvoermogelijkheden (Afb.6) en installeer de meegeleverde koppeling.

Als de installmentie voltooid is en het product op het stroomnet is aangesloten, tilt u de Downdraft op door op voorkant te duwen zoals op de Afb. 7.

Installer nu de koolstoffilters als u de afzuiguitvoering gebruikt (de koolstoffilters worden in een afzonderlijke kit geleverd), dan de vetfilters (zie Afb. 8) en tot slot het glas vooraan zoals op de Afb. 9; bevestig het glas goed zoals op de afbeelding 10.

• Plaats de metalen doos met de elektronische componenten op een goed bereikbare plaats voor eventuele onderhoud en maak de elektrische verbindingen met de afzuigkap (Afb.11).

Werking

Voor de normale werkung van het product moet de uitklapwagen als volgt worden opengeklapt.

Duw het glas waar onder zoals op de Afb. 12. Het zar loskomen en zich openen.

Zodra de uitklapwagen open is, kunt u de afzuigmotor aan zetten met de bedieningen zoals hieronder is uitgelegd. Sluit het paneel opdezelfde manier. Druk op het glas totdat de wagen volledig is ingeklapt en gesloten.

T1. Toets ON / OFF timer: indrukken om het automatisch uitschakelen te programmeren:

Snelheid 1:20 minutes

Snelheid 2:15 minutes

Snelheid 3:10 minutes

Hoge Snelheid: 5 minutes

T2. Toets om de afzuigsnelheid (vermogen) te vermin-denen

OFF 1: druk de toets enkele keren in om de snelheid te minderen totdat de afzuigkap uit valt.

OFF 2: lang genoeg indrukken bij elke afzuignelheid.

T3. Toets ON/hogere snelheid (afzuigvermogen) (1-2-3-Hoog).

De hoge snelheid duurt ongeveer 5 Minutes, waarna de kap automatisch overschakelt op de snelheid 2.

Filterverzadigingswaarschuwing

De afzuigkap waarschuwt als de filters onderhoud nodig hebben:

Vetfilter (ongeveer om de 40 draaiuren): alle lichtblauwe LEDs gaan branden

Geurfilter met actief koolstof (ongeveer om de 160 draaiuren): alle lichtblauwe LEDs gaan branden, het lampje L2 en L3 knipperen

Reset filterverzadiging

Als het onderhoud aan de filters gedaan is, drukt u de toetsen T1 en T3 lang genoeg in. Delichtblauwe LEDs L1, L2 en L3 knipperen even en gaan danuit.

De waarschuwing voor de verzadiging van de actief-koolstofffilter inschaken

Deze waarschuwingsfunctie is meestal uitgeschakeld. Schakel de waarschuwing als volgt in:

Terwij de kap uit staat, houdt u lang genoeg tegelijkertijd de toetsen T1 en T2 ingedrukt: eerst zal de LED L1 gaan branden en dan ook L2 en L3. Als u de LED-toetsen L2 en L3 loslaat, knipperen ze even om de inschakeling te bevestigen.

Uitschakeling LED koolstofffilterverzadiging: herhaal de hierboven beschreiben procedure. Eerst gaan alle LEDs L1, L2 en L3 samen aan, waarna, als u de LED-toetsen L2 en L3 loslaat, ze uit gaan om de uitschakeling te bevestigen.

ONDERHOUD

Vetfilter

Houdt de vetdeeltjes gegen die door het koken vrijkommen.

Deze filter要去e kerpermaandwordengereinigd(of als het systeme voor de verzadiging van de filters waarschuwt-indien voorzien voor het model),met zachte reingingsproducten, met de hand of in de vaatwasmachine met een korte cyclus en een lage watertemperatuur.

De metalen vetfilter kan in de vaatwasmachine verkleuren, maar dit wijzig niets aan de filterkenmerken.

Filter met actief koolstof (alleen voor de filteruiitvoering): houdt的那一angename geuren gegen.

Het duurt vrij lang voordat de koolstofffilter verzadigd raakt, afhankelijk van de kookapparatuur en de regelmaat waarmee de vetfilters worden gereinigd. In elk geval moet de vulling om de vier maanden worden verrangen.

Als de vetfilters zijn verwijderd,(Int, u de koolstoffilters pla- atsen (Afb. 8).
